Стартер для калины 8 клапанной

Содержание

Стартер Лада Калина

Стартер в автомобиле предназначен для временного вращения коленчатого вала до момента запуска двигателя. В исправном состоянии мотор схватится уже через 2 – 3 проворота.

Конструкция стартера проста, а принцип работы интуитивно понятный. Основные модули «пускового устройства»: тяговое реле, система привода, электромотор.

Из всех агрегатов, установленных на автомобиле, стартер самый энергоемкий. На этапе пуска двигателя механизм потребляет ток до 400 – 450 Ампер.

Конструкция стартера Лада Калина

  • Алюминиевый корпус;
  • Бендикс;
  • Редуктор;
  • Щеточный узел;
  • Сердечник;
  • Втулки, пружины;
  • Болты;
  • Контакты.

Проблемы со стартером, способы их решения на Лада Калина

Неисправности делят на две категории по природе из возникновения:

Электрические

Неполадки в системе электрического питания — одна из распространенных поломок. Речь идет об участке линии от аккумуляторной батареи до пускового устройства непосредственно.

  • Медленное проворачивание ротора;
  • Отсутствие реакции при подаче тока на пусковое устройство (далее — ПУ);
  • ПУ щелкает, но не крутит: межвитковое замыкание, обрыв проводки, замыкание втягивающего реле;
  • Стирание щеток;
  • Износ якоря.

Чтобы исключить ряд других, смежных поломок нужно проверить:

  • наличие заряда в аккумуляторной батарее;
  • фиксацию клемм на контактах АКБ;
  • целостность электрической проводки на участке от АКБ до ПУ;
  • исправность работы сердцевины замка зажигания.

Механические

Отсутствие проворачивания коленвала при работающем ПУ. В большинстве случаев проблема в неисправном кольце, рычаге обгонной муфты. Реже дефекты маховика, прижимной пружины.

Слышен металлический скрежет при работающем ПУ — зубья маховика изрядно подносились, стерлись, обрывы.

Наиболее распространенная поломка — продолжение вращения ПУ после запуска мотора. Причина:

  • заедание, заклинивание пружины, не заводится стартер;
  • залипание контактов;
  • дефект реле;
  • заклинивание приводного вала;
  • износ подшипника.

Типичные признаки нестабильной работы

  • пусковое устройство запускается но не с «первого раза». Причина: подгорание контактной платы тягового реле;
  • ПУ проворачивается, но с большим трудом. Причина: износ щеточного узла, выработка подшипника;
  • Задержка выхода вала из зацепления. Причина: износ зубьев вала, бендикса.

Оригиналы, аналоги, артикулы и цены

Первые модификации Лада Калина оснащались пусковым устройством с каталожным артикулом «21120-3708010-00» (КЗАТЭ). Он фиксировался к стенке блока тремя гайками.

После выпуска Лада Калина с тросовым управлением КПП способ фиксации ПУ изменился на винтовой.

  • 21120-3708010-00;
  • 21901-3708023-00;
  • 21120-3708045-00 (КАТЭК, КЗАТЭ, ЗиТ);
  • 21901-3708051-00 (VALEO) (8 клапанов);
  • 21902-3708056-00 (VALEO) (16 клапанов).

Для автоматического типа КПП: Jatco – 21902-3708135-00.

Стоимость ПУ варьируется в зависимости от модификации. Базовая цена от 3100 рублей. На модели с новым типом фиксации от 3400 – 3500 рублей.

Зарубежные аналоги по качеству не лучше отечественных. Стоимость на 10 – 15% дороже. Производители: Blue Print, Bremi, Febi, Bilstein, Fenox, Glaser (см. фото).

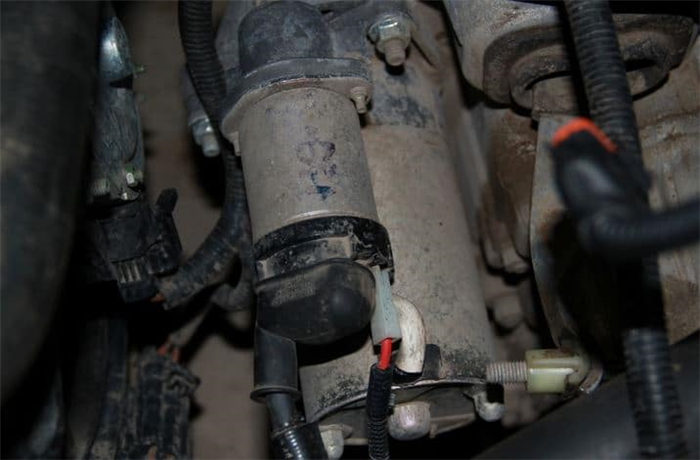

Где установлен стартер в автомобиле Лада Калина

Многие автолюбители задаются вопросом: где находится стартер. Как и во многих других марках, ПУ установлен в моторном отсеке, зафиксирован с торца блока со стороны маховика.

Замена и установка стартера

После того, как четко уяснили расположение детали, приступаем к его демонтажу. Проверяем наличие набора инструментов, ветошь, дополнительное освещение, смазки, отвертки.

Для удобства проведения работ устанавливаем машину на смотровой канал, можно вывесить гидравлическим подъемником, при наличии.

  • Открываем капот, отсоединяем клеммы во избежание короткого замыкания на борту;
  • Отвинчиваем крышку воздушного фильтра, извлекаем элемент, а также демонтируем пластиковый корпус. Он зафиксирован внизу тремя винтами по периметру;
  • Ключом на «13» выкручиваем гайку с плюсовой клеммы. Снимаем клемму;
  • Ключом на «15» выкручиваем три гайки, прижимающие ПУ к стенке блока. Извлекаем его через моторный отсек.
Читать еще:  Как слить плохой бензин из бака

Некоторые мастера практикуют демонтаж стартера из-под днища машины. Как говорится «на любителя», кому как удобнее и в зависимости от конструкции технического средства.

После демонтажа устанавливаем новое ПУ и собираем конструкцию в обратной последовательности. Существует и альтернативный вариант: разбор неисправного пускового устройства, проведение дефектовки, монтаж на прежнее место.

Последний способ самый экономичный, так как приобретать новый стартер не всегда рационально и не каждому по карману. Порой достаточно замены щеток и ПУ снова исправно.

Последовательность действий при разборе стартера

Часто выходят из строя следующие элементы:

Приступаем к разбору: выкручиваем гайки, снимаем наконечник привода. Далее извлекаем втягивающее реле, прижимную пружину, якорь.

Отделяем корпус от крышки, предварительно выкрутив пару болтов. Извлекаем якорь вместе со щеткодержателем и крышкой.

Извлекаем планетарный редуктор, три сателлита, каучуковую заглушку. Аккуратно отверткой поддеваем рычаг привода (вилку), изымаем ее. Снимаем стопорное кольцо, выдавливаем обгонную муфту. Завершаем демонтаж съемом подшипника.

Приступаем к чистке, мойке составных элементов для удобства проведения дефектовки.

  • Проверяем обмотку якоря на ней не должно быть обугливания;
  • Поверхность шейки вала должна быть гладкой, без царапин;
  • Оммометром замеряем сопротивление сердечника, обмотки;
  • Концы обмотки должны быть надежно припаяны к ламелям.

Проанализировав состояние отдельных элементов, принимаем решение о рациональности их замены, восстановления. Собираем механизм в обратной последовательности.

При условии соблюдения алгоритма, качественной сборки ресурс эксплуатации стартера 55 – 65 тыс. км. Обязательная плановая профилактика ПУ Лада Калина через 15000 км.

Особенности и правила эксплуатации стартера Лады Калины

Конструкция стартера Лада калина

Стартер — запчасть, помогающая двигателю запуститься. То есть, делает несколько первых оборотов коленвалом, чтобы начался процесс сгорания топлива. Состоит он из трех основных частей:

  • Электромагнитного тягового реле;
  • Системы привода;
  • Электромотора.

Питается от стандартного аккумулятора, напряжением в 12В. При этом стартер калины способен выдать мощность до 1.4 киловатта.

Принцип работы

При повороте ключа зажигания ток подается на электромагнитное реле. Дальше поток направляется на электродвигатель, вследствие чего цепь замыкается и приводит электродвигатель во вращение. Реле, с помощью приводного рычага, передвигает обгонную муфту до контакта с маховиком двигателя. Вследствие этого, собственно, и начинается раскрутка мотора. Когда двигатель заведен, плунжер сдвигается назад, проделывая все в обратном направлении, после чего питание стартера отключается.

Система пуска

Лада калина оборудована стартером типа 2111.3708010-01. Он представляет собой электромотор постоянного тока, с двухобмоточным тяговым реле.

Довольно неплохие стартеры, если за ними правильно ухаживать. Они имеют надежный стальной корпус из сталей наиболее ходовых и стойких к погодным условиям марок, хорошее качество сборки, приемлемый вес. Такие запчасти выдерживают сильный мороз и высокую жару, кроме того и большие эксплуатационные нагрузки. Также меньше перегреваются при длительной работе. Допустимое время беспрерывной работы стартера калины — 10с, после чего наступает перегрев.

Цена стартера и его ремонт

Несомненно, цена ремонта зависит от рода поломки. Если вы, к примеру, буквально разломали стартер пополам, спалив блок управления, а также зацепив некоторые более важные модули авто, то будьте уверены — ремонт обойдется весьма дорого. В большинстве случаев с поломкой возможно справиться самостоятельно, особенно если требуется всего лишь замена неисправной детали. К примеру, блока питания или части тягового реле. Сконструирована Лада Калина совсем незамысловато, поэтому поломки чрезвычайно редко несут с собой огромные затраты при ремонте и проблемы. В среднем, цена нового стартера варьируется в пределах 100$, а его ремонт приблизительно от 15-20$ и выше.

Ремонт, можно провести и самостоятельно. Для начала стоит обратить внимание на характер поломки: что конкретно не работает, на каком этапе обрывается сигнал, все ли части и клеммы стартера правильно установлены, выяснить где находится обрыв в случае неисправности проводки.

Причиной поломки стартера автомобиля Лада может быть сгоревший предохранитель, а в холодную пору даже замерзшая смазка в редукторе. Возможны и механические повреждения. Например, трещина или нарушение геометрии вала, ослабление муфты обратного хода, неправильное смещение якоря или тягового реле. В таком случае, скорее всего, стартер нуждается в замене. Такое часто бывает вследствие того, что водитель, чтобы завести авто, пытается дернуть его стартером. Также возможно банальное окисление контактов клемм. Это может быть вызвано перепадом температур, попаданием на них различных смазок и окислителей или же просто дождливым климатом.

Читать еще:  Сайт гибдд не показывает штрафы

Рекомендации использования и обслуживание

Стартер, как и остальные важные запчасти двигателя нуждается в правильном и постоянном уходе за ним. Лада калина не является исключением. Рекомендуется каждые 50 тис. км. пробега проводить техобслуживание данной запчасти. ТО включает в себя:

  1. Снятие запчасти;
  2. Осмотр;
  3. Чистку;
  4. Замену смазки и поврежденных частей.
  5. Сбор и установку старой либо полностью новой запчасти.

При осмотре компонента желательно постараться найти все внешние дефекты, в случае их обнаружения, либо, если возможно, заменить часть корпуса, либо весь стартер. Одной из самых распространенных поломок является выход из строя щеточного узла (он находится позади электромотора и отвечает за подачу тока к якорю). Это может случиться по нескольким причинам: 1) щетки давно не обслуживались и попросту стерлись, 2) некачественная сборка и материалы, использованные при производстве. Поломка такого характера у автомобиля Лада довольно неприятная так как менять узел не большое удовольствие, хотя сама проблема и не является катастрофической.

Как в «Калине-2» подобраться к стартёру двигателя

Автомобили семейств «Лада Калина-2» снабжаются одним из трёх двигателей: 21127, 21126 («Приора»), 21116. Замена стартёра во всех трёх случаях производится одинаково: сначала нужно демонтировать крепление и отвести в сторону блок воздушного фильтра. Этот пластиковый блок виден сразу, как только открыть капот. Удерживается он тремя зажимами, которые демонтируются плоскогубцами. Все действия, выполненные в нужной последовательности, рассматриваются дальше.

Что такое стартёр двигателя

Любой бензиновый ДВС снабжён деталью под названием «стартёр». Данный узел, то есть стартёр, является обычным электродвигателем. Напряжение «+12 Вольт» на него подаётся по одному электрическому шнуру. В качестве второго провода выступает корпус.

На питающей клемме напряжение есть всегда

Внутри стартёра закреплено реле, контакты которого проводят питающий ток. Когда нужно завести ДВС, контакты замыкаются. Сразу заметим: напряжение на силовом проводе остаётся всегда, пока аккумулятор заряжен. Поэтому, перед тем, как выполнять демонтаж, обязательно снимите минусовую клемму с АКБ.

Автоэлектрики знают: работая с любым оборудованием, АКБ полностью отключают от сети. Проще это выполнить, отсоединив минусовую клемму (потребуется плоский ключ «на 10»).

Если аккумулятор заряжен, а стартёр «не крутит», то прежде нужно проверить, присутствует ли напряжение на контактах реле «Ка-3». Данный элемент закреплён в едином монтажном блоке, а называется он так: «Дополнительное реле стартёра».

Как избавиться от лишних деталей

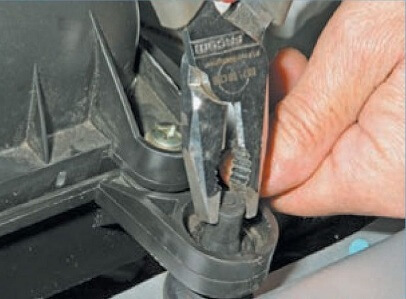

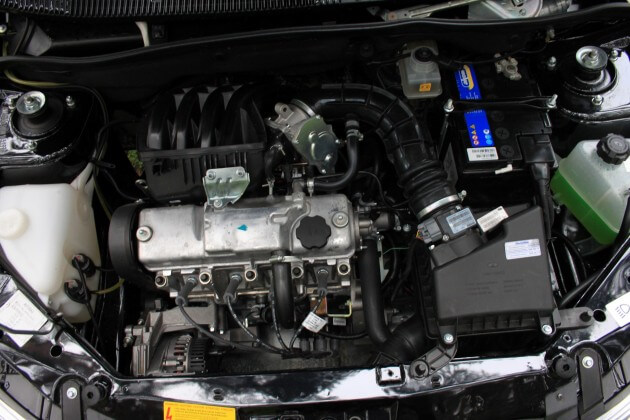

Под капотом «Калины-2» легко найти модуль воздушного фильтра, который препятствует доступу к нужному нам узлу. Этот модуль необходимо отодвинуть в сторону, но сначала надо отсоединить рукав воздухозаборника.

Чёрная коробочка – модуль фильтра

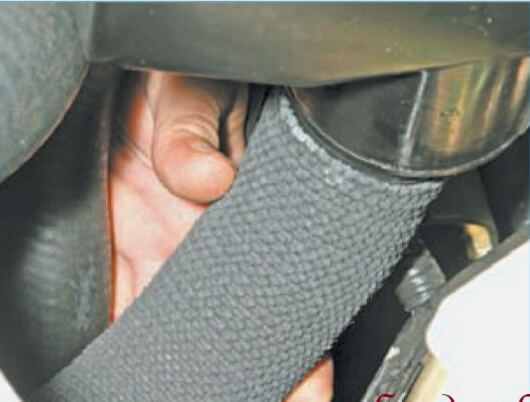

Сам рукав, прикреплённый к нижней части модуля, просто вытягивают по направлению «влево». Весь процесс выглядит так:

Вынимаем рукав из патрубка

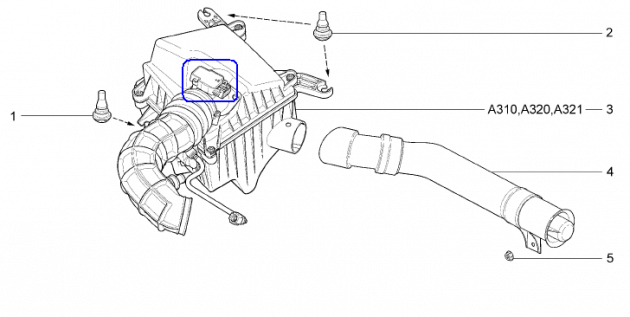

На всякий случай, приводим чертёж рассматриваемого узла:

Конструкция модуля фильтра

На рисунке отмечен разъём, установленный на модуле сверху. Штекер от этого разъёма тоже предварительно отключают, но прежде, снимают минусовую клемму с АКБ. Зачем так делать, мы рассматривали раньше. Получается, подготовительных действий будет три: отключение клеммы АКБ, демонтаж рукава со стороны фильтра, отключение штекера.

Теоретически, замена стартёра выглядит проще, если рукав воздуховода отсоединить с двух сторон (на Калине 2 он закрывает шляпки крепёжных винтов). Данное утверждение проиллюстрировано рисунком:

Стартёр двигателя а/м Калина-2/Гранта

Доступ к гайкам «2» у нас будет, а вот к шляпкам винтов придётся тянуться. Впрочем, ничего особенного тут нет. А сейчас, снимем пластиковый модуль с фиксаторов:

Три резиновых фиксатора удерживают модуль фильтра

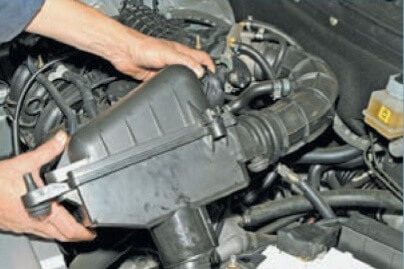

Выполнив все рассмотренные действия, модуль можно отвести в сторону.

Последнее действие перед демонтажём стартёра

Как снять и заменить стартёр в сборе

Замена стартёра на Ладе Калине производится так же быстро, как замена других деталей, являющихся «расходниками». При этом поменять салонный фильтр будет даже сложнее. А долговечность узла под названием «стартёр» в действительности ничем не ограничена. Его чертёж приведён ниже:

Здесь есть три крепёжных отверстия, под которые подходят винты «М8» (нужен ключ «на 13»). Демонтаж проводят в следующем порядке:

  1. Откручивают гайку «3» (подойдёт ключ «на 13»);
  2. С контактного винта снимают клемму;
  3. Штекер встроенного реле отключают;
  4. Отворачивают ключом «на 13» две либо три гайки крепления.

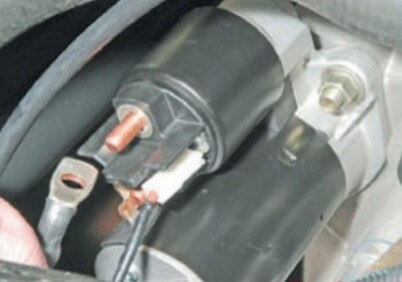

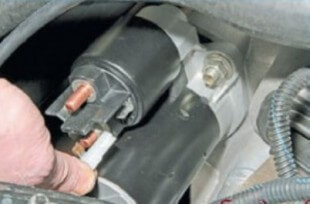

Все перечисленные действия иллюстрируются на фото:

Установка нового стартёра производится в обратном порядке. А руководство по его ремонту мы приводим на видео.

Важно знать: во избежание электротравм, минусовую клемму АКБ подключают в последнюю очередь. Все детали и узлы перед этим должны быть смонтированы, а защитные кожухи установлены на место.

Читать еще:  Шевроле лачетти хэтчбек синий

Ремонт фирменного стартёра BOSCH, инструкция на видео

Снятие и разборка стартера ВАЗ (Lada) Kalina 1117 2004 — 2013

Инструменты:

  • Гаечный ключ рожковый 10 мм
  • Гаечный ключ рожковый 13 мм
  • Вороток под торцевую насадку
  • Насадка на вороток 13 мм
  • Насадка на вороток 15 мм
  • Гаечный ключ накидной прямой 8 мм
  • Отвертка крестовая средняя
  • Отвертка плоская малая (2 шт.)
  • Молоток большой
  • Тиски
  • Омметр
  • Пассатижи
  • Раздвижные пассатижи
  • Выколотка из мягкого металла

Детали и расходники:

  • Деревянный брусок
  • Смазка ШРУС-4
  • Металлическая пластина (2 шт.)
  • Мелкая наждачная бумага

Снятие стартера

Примечание:

Работу удобнее проводить на смо­тровой канаве или эстакаде.

1. Отсоединяем клемму провода от «минусового» вывода аккумулятор­ной батареи.

2. Снимаем воздушный фильтр.

3. Отсоединяем провод управления тяговым реле.

4. Головкой «на 13» отворачиваем гайку крепления наконечника провода, соединенного с «плюсо­вым» выводом аккумуляторной батареи.

5. Снимаем наконечник провода.

6. Головкой «на 15» отворачиваем две гайки крепления стартера (нижняя гайка на фото не видна).

7. Снимаем стартер.

8. Устанавливаем стартер в обратной последовательности.

Разборка стартера

Примечание:

Разбираем стартер для замены тягово­го реле, щеткодержателя со щетками и элементов привода. Замену тягового реле можно выпол­нить на автомобиле. Для наглядности замену тягового реле показываем на снятом стартере.

1. Головкой «на 13» отворачиваем гайку нижнего контактного болта тягового реле и снимаем с него наконечник провода.

2. Крестообразной отверткой отво­рачиваем два винта крепления тягового реле.

3. Снимаем тяговое реле.

4. Вынимаем из передней крышки пру­жину и якорь тягового реле. Ключом «на 8» отворачиваем два стяжных болта.

5. Разъединяем корпус и переднюю крышку.

6. Вынимаем из корпуса якорь со щеткодержателем и задней крыш­кой.

7. Крестообразной отверткой отво­рачиваем два винта.

8. Снимаем заднюю крышку.

9. В гнезде подшипника задней крышки установлена волнистая пружинная шайба. Снимаем щеткодержатель.

10. Снимаем изолированные щетки со щеткодержателя.

11. Снимаем крышку плане­тарного редуктора.

12. Вынимаем три сателлита плане­тарного редуктора привода.

13. Снимаем резиновую заглушку.

14. Нажимая пальцем на торец вала привода. Вынимаем привод в сборе из передней крышки.

15. Двумя отвертками разжимаем проушину опоры и снимаем ры­чаг привода.

16. Опираем торцевую поверхность ко­ронной шестерни в деревянный бру­сок. Расположив губки рожкового ключа «на 13» на ограничительном кольце хода шестерни привода и ударив молотком по ключу, спрессовываем ограничительное кольцо.

17. Поддеваем отверткой запорное кольцо и снимаем его.

18. Снимаем ограничительное кольцо хода шестерни привода. Снимаем обгонную муфту с ше­стерней привода в сборе.

19. Отверткой сдвигаем из проточки вала стопорное кольцо и снима­ем его.

20. Снимаем шайбу.

21. Снимаем с вала привода корон­ную шестерню планетарного ре­дуктора.

22. Вставляем две металлические пла­стины между подшипником и кол­лектором якоря и опираем их на губки тисков, нанося удары молот­ком, через выколотку из мягкого металла в торец вала, спрессовы­ваем подшипник.

23. Внешним осмотром проверяем со­стояние коллектора и обмоток якоря. Обугливание обмоток не допускает­ся. При незначительном обгорании коллектора зачищаем его пластины мелкой абразивной шкуркой. При сильном обгорании и износе коллек­тора якорь следует заменить.

Задиры и наволакивание материала подшип­ника скольжения на шейку вала якоря устраняем самой мелкой шкур­кой с последующей полировкой.

Ом­метром проверяем замыкание об­мотки якоря на его сердечник. Концы обмоток должны быть хорошо при­паяны к ламелям. Почернение обмо­ток и отделение от них лаковой изо­ляции не допускается.

При износе щеток меняем щетко­держатель в сборе.

24. Сборку стартера выполняем в обратной последовательности. Щеткодержатель монтируем до установки якоря в ста­тор. Перед монтажом щеткодержателя на коллектор якоря снимаем пружины всех четырех щеток для того, чтобы щетки вдвинулись в направляющие. Для этого, отгинаем четыре фикса­тора держателя пружины.

25. Вынимаем пружину.

26. После установки щеткодержателя на коллектор якоря устанавливаем пру­жины и загибаем фиксаторы держате­лей пружин.

27. Устанавливаем заднюю крышку и крепим к ней щеткодер­жатель.

28. На шестерни планетарного редукто­ра наносим смазку ШРУС-4.

29. Ограничительное кольцо хода приводной шестерни устанавли­ваем на стопорное кольцо при помощи раздвижных пассатижей.

30. При установке корпуса на якорь придерживаем ручкой молотка якорь от притягивания его постоян­ными магнитами и опускаем кор­пус на заднюю крышку.
