Что такое квкг на бмв

Основные симптомы неисправностей КВКГ BMW М54 и на что обратить внимание

Клапан рециркуляции картерных газов для BMW М54 – достаточно полезная деталь в моторе автомобиля, от функциональности которой зависит общая производительность, интенсивность расходования масляных жидкостей, приемистость и безопасность работы двигателя для окружающей среды. Дополнительно деталь справляется с функциями маслоотделителя, которые удалили в обновленных моделях машин и заменили соответствующими клапанами.

В нормальном состоянии клапан находится в раскрытом положении. На деталь одновременно воздействуют 2 силы: давление картерных газов, разрежение дроссельной заслонки. В момент включения мотора возникает разряжение выхлопных масс и клапан запирается, уровень давления возрастает, постепенно оно выравнивается и деталь начинает закрываться.

Признаки и причины поломки КВКГ BMW М54

Поломки клапана ВКГ проявляются не только функционально, но и визуально. Основным проявлением неисправности детали становится чрезмерное залипание крышки. Такое положение запчасти свидетельствует об отсутствии герметичности в системе и деформации мембраны внутри детали. Базовыми симптомами поломанного клапана ВКГ в автомобилях BMW М54 являются:

  • Чрезмерно повышенный расход масляных жидкостей и топлива;
  • Появление нехарактерных шумов в зоне нахождения детали;
  • Снижение динамики и производительности двигателя;
  • Случаи задымления моторного отсека;
  • Неравномерная работа мотора;
  • Чрезмерный уровень давления.

Чтобы проверить функциональность клапана проветривания выхлопных масс, стоит убрать крышку горловины для залива масла. Крышка должна немного прилегать в случае открывания. Если этого не возникает и появляется дым, это свидетельствует о неправильной работе вентиляционной системы. Поломки в работе клапана ВКГ в машинах BMW М54 могут появляться по таким причинам:

  • Полный разрыв мембранного элемента клапана;
  • Засорение шлангов вентиляции выхлопных газов;
  • Деформация, повреждения шлангов клапана.

За счет указанных обстоятельств клапан проветривания выхлопных масс будет поглощать масляные жидкости непосредственно из поддона картера мотора. В большинстве случаев такая ситуация может вызвать деформацию корпуса. Сквозь поврежденные шланги детали для вентиляции газов осуществляется пропуск воздуха, что вызывает снижение производительности BMW М54. Засорение шлангов клапанов вызывает продавливание сальников мотора и протечку масляных жидкостей сквозь уплотнители крышки клапанов и коленчатого вала.

Как устранить неисправности КВКГ на BMW М54?

При появлении первых признаков поломки клапана стоит отправиться в сервисный центр для проведения диагностики. Центры технического обслуживания транспорта предлагают два варианта разрешения проблемы: ремонт детали или полная замена запчасти на новую.

В случае установки новой детали водители получают полностью обновленный узел вентиляции картерных газов с полным запасом рабочего ресурса. Если выбран ремонт клапана, гарантировать высокую производительность и восстановить прежнюю функциональность практически невозможно. Ремонт предусматривает установку новой мембраны, которая не способна полностью возобновить прежнюю работу двигателя.

СТО «Автоматик»

ремонт автомобилей в Запорожье

Признаки неисправности системы (КВКГ) и как их определить

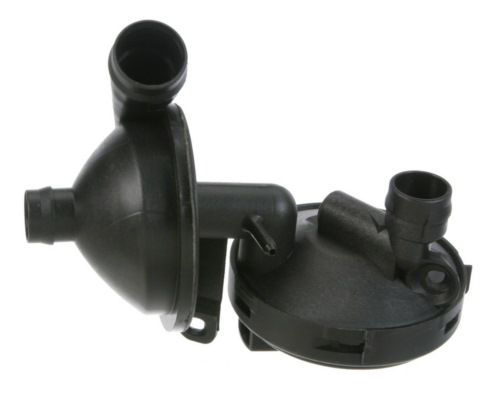

КВКГ (клапан вентиляции картерных газов) BMW — малозаметная, но важная часть в двигателе БМВ. Именно от правильной работы клапана рециркуляции картерных газов во многом зависит состояние всего двигателя BMW, расход масла, экологичность и приёмистость

Читать еще:  Бмв 730и е32 м30 система смазки двигателя

Основные признаки неисправного клапана вентиляции картерных газов (КВКГ) БМВ

  • Повышенный расход масла
  • Избыточное давление под клапанной крышкой
  • Дымление двигателя
  • Посторонний звук в районе клапана КВКГ и впускного коллектора
  • Ухудшение динамики.

Проблемы с системой рециркуляции выхлопных газов у БМВ возникают по следующим причинам:

  • Разрыв мембраны КВКГ
  • Засорения шлангов вентиляции картерных газов
  • Трещины и поломки шлангов рециркуляции картерных газов.

Под действием этих причин через клапан рециркуляции выхлопных газов может засасываться масло из поддона картера двигателя, что в худшем случае может привести к загибу клапанов. Через повреждённые шланги клапана системы вентиляции возможен подсос воздуха и, как следствие, ухудшение динамики двигателя БМВ. Засорение шлангов КВКГ обычно приводит к выдавливанию сальников двигателя и течи масла через уплотнения клапанной крышки и коленвала.

Так как же проверить клапан КВКГ?

Самый простой способ оценить состояние клапана и всей системы рециркуляции картерных газов – это открыть крышку маслозаливной горловины. Она должна слегка присасываться при открывании, если этого не происходит, и из горловины идёт дым – значит система вентиляции неисправна.
Признаком неисправности клапана вентиляции картерных газов БМВ является также слишком сильное присасывание (прилипание) крышки. Это говорит о негерметичности клапана вентиляции выхлопных газов и разрыве мембраны внутри клапана КВКГ.

Способы решения проблемы клапана вентиляции картерных газов (КВКГ) BMW

  • Замена клапана КВКГ на новый (+ клапан работает как новый; — дорого)
  • Ремонт КВКГ (+ клапан работает как новый, + ресурс КВКГ как минимум в два раза выше нового, + дешевле нового клапана; — нет).

Мы рекомендуем при малейшем подозрении неисправности клапана вентиляции картерных газов BMW провести диагностику системы в Украине и при необходимости провести замену в Запорожье, либо ремонт клапана КВКГ в нашей мастерской в Запорожье, до момента наступления печальных последствий неисправного клапана вентиляции картерных газов.

Мы предлагаем услугу по ремонту (восстановлению) старого клапана КВКГ на двигателях путём установки новой мембраны, изготовленной из более толстого и стойкого материала. А также произведём замену старого клапана вентиляции картерных газов (КВКГ) в Запорожье.

Ремкомплект клапана рециркуляции выхлопных газов изготовлен из полимера с толщиной на 50% больше оригинала, за счёт этого ресурс восстановленного клапана системы рециркуляции картерных газов вдвое больше оригинала.

Руководство по замене КВКГ (клапана вентиляции картерных газов) на двигателе М52

Для замены потребуются:

— Новые запчасти (Сам клапан и два патрубка к нему)
— Плоская отвертка
— Набор из накидных ключей
— Набор из шестигранников

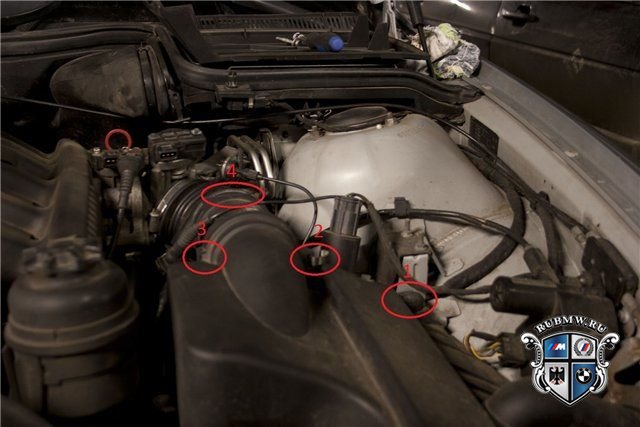

№1 на фото:

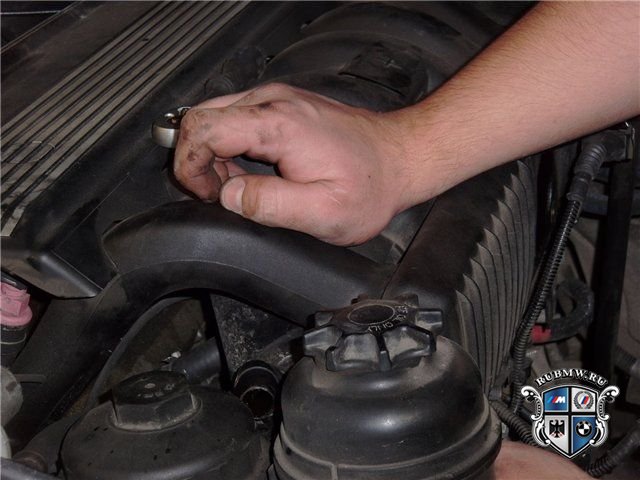

При помощи ключа на 10 откручиваем болт удерживающий фильтр.

№2-3 на фото:
При помощи плоской отвертки с расходомера отсоединяем защелки:

№ 4 на фото:
Ослабляем хомут удерживающий расходомер.

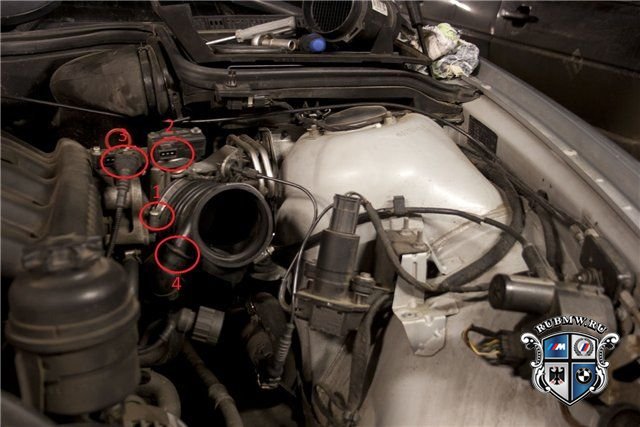

№ 1 на фото:
Ослабляем и снимаем хомут.

№2-3 на фото:
Демонтируем штекеры.

№4 на фото:
Патрубок отсоединяем

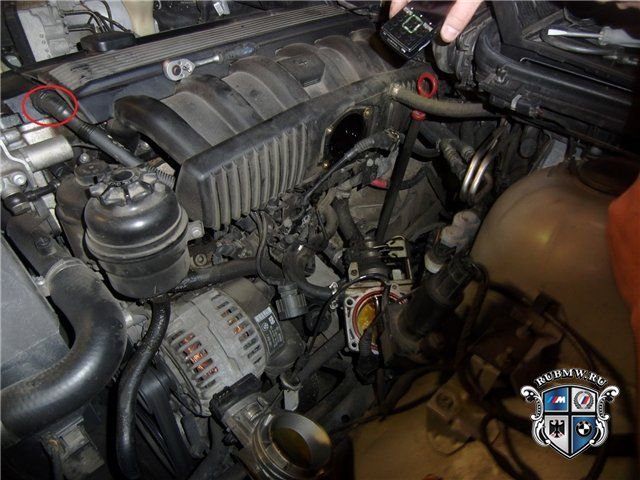

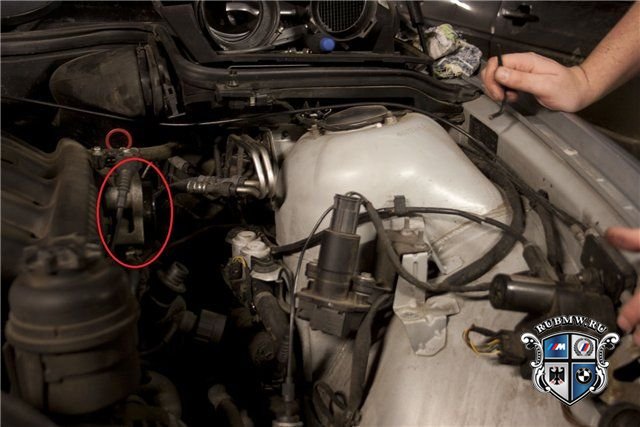

Далее шестигранниками откручиваем болты, демонтируем дроссельную заслонку (первую).

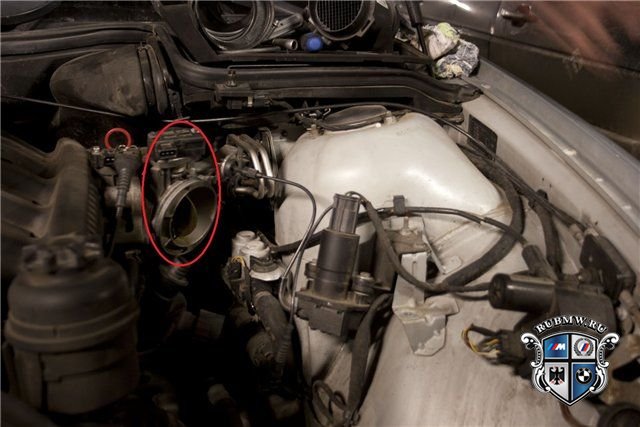

Далее ключом откручиваем четыре болта и снимаем вторую дроссельную заслонку

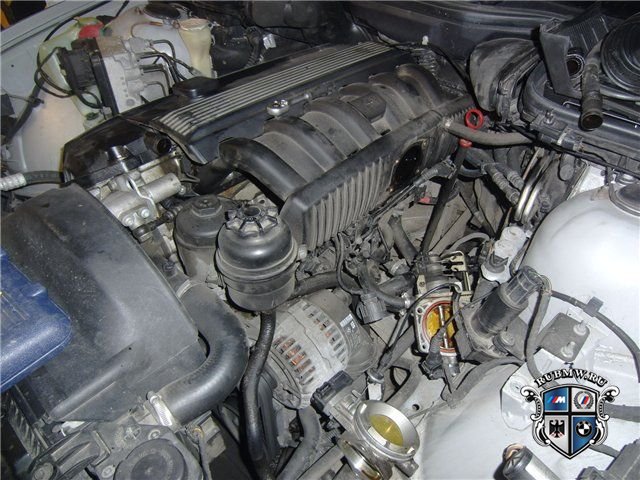

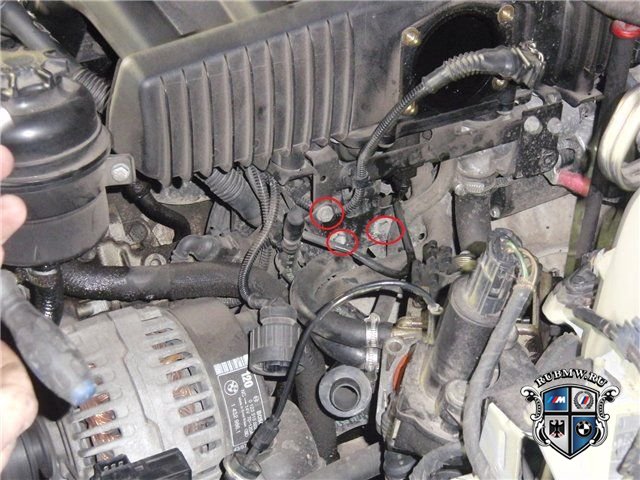

После снятия обеих заслонок откручиваем три болта удерживающих КВКГ.

Отсоединяем первый патрубок от КВКГ к двигателю.
Тоже самое проделываем со вторым патрубком идущим от щупа к КВКГ.

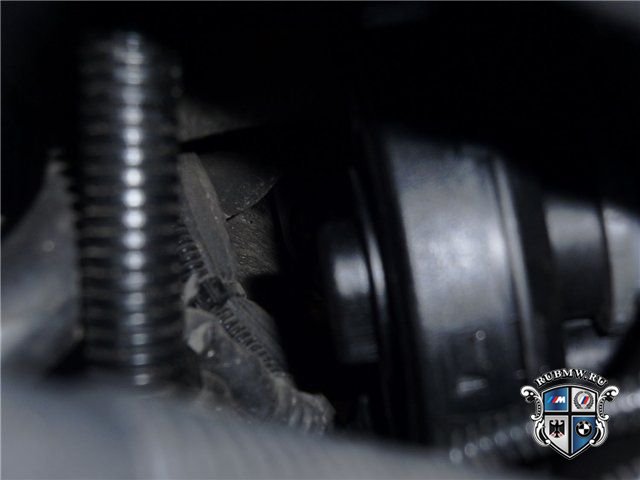

Вытаскивать нужно через низ

Делаем замену старого клапана на новый, при этом нужно проследить за тем, чтобы носик клапана был плотно вставлен в закрепленный на воздуховоде раструб.

Читать еще:  Бмв х5 е53 руководство по эксплуатации

Далее устанавливаем новые патрубки.
Первый (выводящий газы) должен встать без проблем, а при установке второго (сливающий масло в щуп) немного сложнее — прежде чем вставить щуп нужно прочистить отверстие в нем (через него клапан сливает масло), для этой цели подойдет трубочка от пачки сока.. После очистки одеваем патрубок.

Еще раз проверяем плотность одевания трубок и самого КВКГ, наличие щелей недопустимо.
Сборку производим в обратной последовательности. После сборки заводим двигатель, дав поработать ему несколько минут.

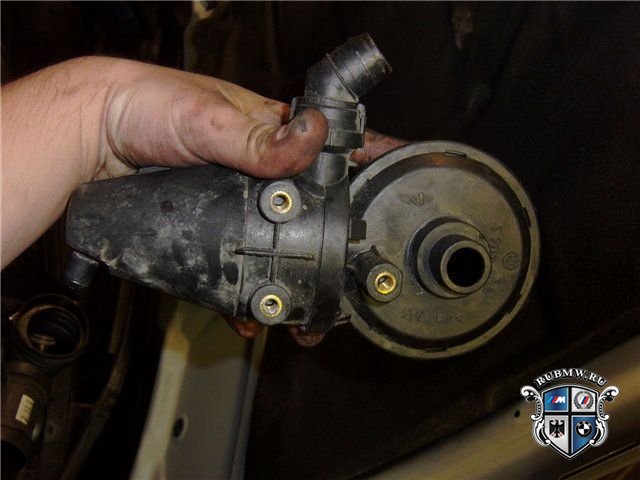

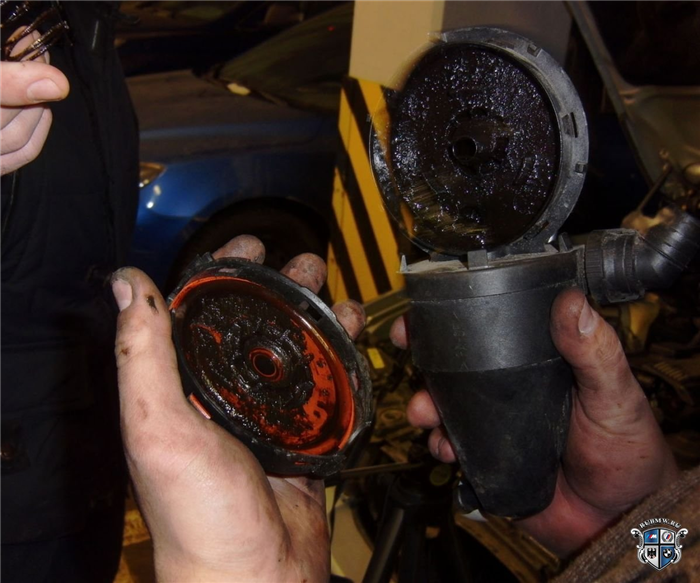

Мембрана не разорвалась, однако прилипла к одной из сторон клапана.

После замены работа двигателя стала более ровной.
В целом процедура не сложная и занимает два часа времени.

Квкг что такое на бмв е39

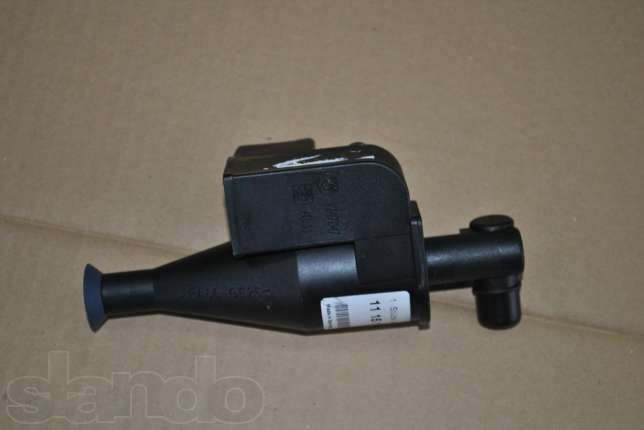

КВКГ обозначает Клапан Вентиляции Картерных Газов. Из названия, можно представить, для чего он нужен. Плюс еще и выполняет роль маслоотделителя.

Собственно эта детально и пришла на замену маслоотделителю.

Маслоотделитель — устройство для отделения смазочного масла от сжатого газа или отработавшего водяного пара. Водяной пар для нас особой роли не играет, поэтому, остановимся на масле. Действие маслоотделителя основано главным образом на использовании различия в значениях инерционных (в основном центробежных) сил, действующих на капли масла и на значительно менее плотные частицы окружающей их газообразной среды.
Такой вариант устанавливался на двигатели М50. С введением нового кузова Е39, и, соответственно, нового двигателя М52, маслоотделитель убрали, и поставили этот КВКГ.

КВКГ это клапан, в исходном состоянии он открыт. На этот клапан одновременно воздействуют две силы: разрежение со стороны дроссельной заслонки (закрывает клапан) и давление картерных газов (открывает клапан).
Заводим двигатель — возникает разряжение, клапан закрывается. Давление картерных газов начинает расти. В какой-то момент «открывающее» давление (картерные газы) и «закрывающее» давление (разряжение в дросселе) уравниваются и клапан открывается. Картеные газы стравливаются, клапан опять закрывается.
В переходных режимах (поддали газу) — клапан всегда закрывается (т.к. разряжение возрастает) и расходомер четко и без задержки отслеживает количество воздуха, соответственно мозги более правильно управляют впрыском. Отсюда лучшая динамика у машины.
Если клапан разрушен, то картер двигателя напрямую сообщается с дросселем и является как-бы ресивером. В результате в переходных режимах расходомер работает с задержками (картер, имеющий относительно большой объем, демпфирует (сглаживает) скачки давления). Соответственно информация в «мозги» от расходомера идет неточная управление двигателем становиться неоптимальным — машина начинает «тупить».
Соответственно, выделим несколько проблем, которые может доставить нам КВКГ:
1. Повышенный расход топлива.
2. Повышенный расход масла.
3. Подсос воздуха, и как следствия:
4. Ухудшение динамики.
5. Неравномерно работающий двигатель.

Это вторая моя запись о том чем я занимался в Первомайские праздники. Первая запись было посвящена ремонту заднего стабилизатора.

Аббревиатуры КВКГ и DISA, как много они значат для владельцев BMW.
Они знают что это такое или узнают скоро. Про них можно писать много и долго.
Немного теории:
КВКГ обозначает Клапан Вентиляции (Почему-то кто-то еще называет рециркуляции) Картерных Газов. Из названия, можно представить, для чего он нужен. Плюс еще и выполняет роль маслоотделителя.

Собственно эта детально и пришла на замену маслоотделителю.

КВКГ это клапан, в исходном состоянии он открыт. На этот клапан одновременно воздействуют две силы: разрежение со стороны дроссельной заслонки (закрывает клапан) и давление картерных газов (открывает клапан).
Заводим двигатель — возникает разряжение, клапан закрывается. Давление картерных газов начинает расти. В какой-то момент «открывающее» давление (картерные газы) и «закрывающее» давление (разряжение в дросселе) уравниваются и клапан открывается. Картеные газы стравливаются, клапан опять закрывается.
В переходных режимах (поддали газу) — клапан всегда закрывается (т.к. разряжение возрастает) и расходомер четко и без задержки отслеживает количество воздуха, соответственно мозги более правильно управляют впрыском. Отсюда лучшая динамика у машины.
Если клапан разрушен, то картер двигателя напрямую сообщается с дросселем и является как-бы ресивером. В результате в переходных режимах расходомер работает с задержками (картер, имеющий относительно большой объем, демпфирует (сглаживает) скачки давления). Соответственно информация в «мозги» от расходомера идет неточная управление двигателем становиться неоптимальным — машина начинает «тупить».
Соответственно, выделим несколько проблем, которые может доставить нам КВКГ:
1. Повышенный расход топлива.
2. Повышенный расход масла.
3. Подсос воздуха, и как следствия:
4. Ухудшение динамики.
5. Неравномерно работающий двигатель.

Читать еще:  Современная боевая техника мира

ремонт автомобилей в Запорожье

КВКГ (клапан вентиляции картерных газов) BMW — малозаметная, но важная часть в двигателе БМВ. Именно от правильной работы клапана рециркуляции картерных газов во многом зависит состояние всего двигателя BMW, расход масла, экологичность и приёмистость

Основные признаки неисправного клапана вентиляции картерных газов (КВКГ) БМВ

  • Повышенный расход масла
  • Избыточное давление под клапанной крышкой
  • Дымление двигателя
  • Посторонний звук в районе клапана КВКГ и впускного коллектора
  • Ухудшение динамики.

Проблемы с системой рециркуляции выхлопных газов у БМВ возникают по следующим причинам:

  • Разрыв мембраны КВКГ
  • Засорения шлангов вентиляции картерных газов
  • Трещины и поломки шлангов рециркуляции картерных газов.

Под действием этих причин через клапан рециркуляции выхлопных газов может засасываться масло из поддона картера двигателя, что в худшем случае может привести к загибу клапанов. Через повреждённые шланги клапана системы вентиляции возможен подсос воздуха и, как следствие, ухудшение динамики двигателя БМВ. Засорение шлангов КВКГ обычно приводит к выдавливанию сальников двигателя и течи масла через уплотнения клапанной крышки и коленвала.

Так как же проверить клапан КВКГ?

Самый простой способ оценить состояние клапана и всей системы рециркуляции картерных газов – это открыть крышку маслозаливной горловины. Она должна слегка присасываться при открывании, если этого не происходит, и из горловины идёт дым – значит система вентиляции неисправна.
Признаком неисправности клапана вентиляции картерных газов БМВ является также слишком сильное присасывание (прилипание) крышки. Это говорит о негерметичности клапана вентиляции выхлопных газов и разрыве мембраны внутри клапана КВКГ.

Способы решения проблемы клапана вентиляции картерных газов (КВКГ) BMW

  • Замена клапана КВКГ на новый (+ клапан работает как новый; — дорого)
  • Ремонт КВКГ (+ клапан работает как новый, + ресурс КВКГ как минимум в два раза выше нового, + дешевле нового клапана; — нет).

Мы рекомендуем при малейшем подозрении неисправности клапана вентиляции картерных газов BMW провести диагностику системы в Украине и при необходимости провести замену в Запорожье, либо ремонт клапана КВКГ в нашей мастерской в Запорожье, до момента наступления печальных последствий неисправного клапана вентиляции картерных газов.

Мы предлагаем услугу по ремонту (восстановлению) старого клапана КВКГ на двигателях путём установки новой мембраны, изготовленной из более толстого и стойкого материала. А также произведём замену старого клапана вентиляции картерных газов (КВКГ) в Запорожье.

Ремкомплект клапана рециркуляции выхлопных газов изготовлен из полимера с толщиной на 50% больше оригинала, за счёт этого ресурс восстановленного клапана системы рециркуляции картерных газов вдвое больше оригинала.
