Снять заднее колесо на скутере

Как снять и поставить заднее колесо на скутере: делюсь своим опытом

Зима подходит к концу и самое время приступить к подготовке техники к мотосезону. Первое, что нужно сделать — это посмотреть состояние и износ колес. Проверить, не спустили ли колеса, оценить высоту протектора. И если вы решили, что износ большой, то можно заказать покрышку недорого через интернет или купить в магазине по приемлемой цене, так как еще не сезон.

В этой статье я подробно объясню, как снять заднее колесо на скутере, в каких ситуациях без этого не обойтись. На Honda dio покажу все действия снятия, а затем монтажа заднего колеса на свое место. Объясню, как я делаю это на практике, так как имею большой опыт общения с мототехникой.

В каких случаях необходимо снять заднее колесо

  1. ремонт покрышки и балансировка колеса
  2. замена колодок и ремонт заднего тормоза
  3. замена сальника, подшипников и шестеренок редуктора

Необходимый инструмент

Замену колеса на хонда дио сделать несложно. Даже неопытный новичок не спеша справится с задачей за 20 – 40 минут.

Для этого нужен скромный набор инструментов:

— шестигранные головки на 24, 12, 10

— вороток и небольшой удлинитель для воротка.

Если потребуется шиномонтаж покрышки и вы сами захотите ее отремонтировать, то еще понадобятся следующие инструменты:

— металлический колпачок для выкручивания ниппеля (золотника),

— тиски для сдавливания покрышки и снятия ее с посадочных мест колесного диска,

— 2 – 3 мотоциклетные монтажки для демонтажа покрышки,

— компрессор для накачивания бескамерной покрышки, а если покрышка с камерой, то достаточно обычного насоса.

Приступаем к делу

Перед началом ремонта скутер желательно помыть.

Затем устанавливаем скутер на подножку на ровную и твердую поверхность.

Сначала снимаем выхлопную трубу. Например, у старых моделей хонда дио, таких как af 18 и af 27, для этого убираем багажный отсек вместе с сидушкой.

После откручиваем две гайки от цилиндра и два болта от двигателя и снимаем глушитель. Начиная с af 34 до последних моделей Honda, а также у моделей Suzuki багажный отсек с сидушкой снимать не надо, доступ к откручиванию приемной трубы глушителя есть снизу возле центральной подножки.

Отсоединяем глушитель от цилиндра. Для этого откручиваем две гайки с помощью головки на 10 и воротка с удлинителем, предварительно смазав резьбу шпилек проникающей смазкой.

Откручиваем два боковых болта крепления глушителя диаметром 8 мм с помощью шестигранной головки на 12 и снимаем трубу.

Читать еще:  Стойки стабилизатора лачетти артикул

Обязательно проверьте состояние уплотнительного кольца между цилиндром и глушителем. Оно должно быть целое, без следов прогара. А если есть дефекты уплотнительного кольца, то его лучше заменить на новое, или промазать соединение при сборке высокотемпературным герметиком.

Чтобы не испортить резьбу при откручивании, обрабатываем ось и гайку заднего колеса смазкой — жидкий ключ или WD-40.

После этого ставим задний ручной тормоз на защелку, а если его нет, то завязываем зажатую ручку заднего тормоза тряпкой или веревкой, что есть под рукой.

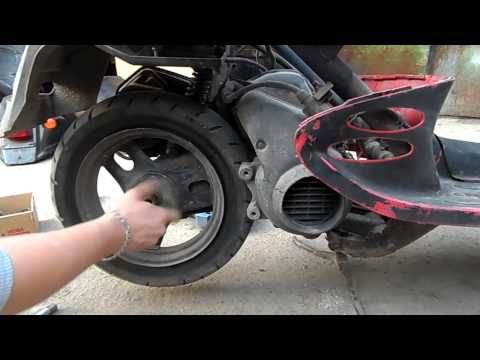

Берем головку на 24, вороток и откручиваем гайку заднего колеса против часовой стрелки, то есть справа налево.

Если колесо проворачивается, то можно сверху надавить на багажник и зафиксировать им колесо.

Отпускаем ручной тормоз, ослабляем гайку регулировки заднего тормоза

и аккуратно, раскачивая на оси, стягиваем колесо.

После устранения всех неисправностей, не забудьте обработать шлицевое соединение колеса литолом или смазкой шрус. Это поможет в следующий раз гораздо легче демонтировать колесо при необходимости.

Ставим все на место

Ставим все снятые детали в обратной последовательности.

Устанавливаем колесо на шлицы вала главной передачи. Регулируем и зажимаем ручной тормоз, максимально затягиваем гайку крепления колеса.

На четырехтактных скутерах сначала можно выкрутить масляный щуп, если он мешает.

Слегка накручиваем гайки на шпильки цилиндра.

Устанавливаем на место глушитель, зафиксировав его боковыми болтами.

После этого затягиваем гайки цилиндра с небольшим усилием головкой на 10 и окончательно затягиваем боковые болты головкой на 12.

Сильно затягивать их не нужно, так как можно испортить резьбу в алюминиевом корпусе двигателя.

Вот такая длинная, подробная вышла инструкция для тех, кто хочет сам снять заднее колесо на скутере и установить его обратно. Уверен, что мой опыт будет полезен мотовладельцам на практике.

Как снять заднее колесо на китайском скутере?

Конструкция большинства скутеров достаточно одинаковая, производители стараются сделать свою технику более простой для владельца, поэтому такая деталь как колесо должна сниматься за несколько минут. Снять заднее колесо на скутере придется по нескольким причинам, первой из которых является резина, колесо попросту пробивается и придется отвезти его на шиномонтаж, предварительно сняв. Также среди других причин специалисты выделяют:

  • необходимость обслуживать тормозную систему, барабанный тормоз;
  • ремонт или замена тормозных колодок;
  • балансировка колеса;
  • замена самого колеса.

На самом деле снять заднее колесо на скутере рейсер и других моделях достаточно просто, главное один раз попробовать, процедура займет максимум 10 минут. Также опытные скутеристы считают, что снять колесо со скутера намного проще, чем с автомобиля, скутер попросту не имеет особых креплений колеса. При желании снять колесо важно учесть, что вам будут мешать следующие детали: амортизатор и выхлопная труба. В зависимости от типа скутера (одноместный, двухместный) его конструкция может включать два амортизатора, тогда придется снимать оба. А само колесо на скутерах закреплено только 1 гайкой, поэтому когда вы освободите место для снятия достаточно открутить гайку и снять заднее колесо. Ниже технология снятия колеса по нескольким этапам.

Читать еще:  Здт на ваз 2109 своими руками

Как снять заднее колесо на скутере

  1. Перед снятием всех деталей возьмите все необходимые инструменты. После предварительно смажьте гайку жидкостью WD-40, она отлично обрабатывает резьбу и помогает легче откручивать гайки.
  2. Дальше снимаем основные детали, мешающие колесу — глушитель и амортизатор. Предварительно поставьте скутер на центральную ножку. Открутить глушитель будет сложнее, он всегда имеет три соединения, которые заканчиваются на цилиндре. Не потеряйте прокладку, которая устанавливается между цилиндром и глушителем. Амортизатор нужно снимать только в случае со скутерами, которые имеют 2 амортизатора, японские одноместные модели имеют только 1 амортизатор.
  3. Последний этап — снятие колеса. Достаточно подобрать ключ и снять колесо. Учтите также, что внутри колеса имеются колодки и прочие мелкие детали, перед установкой колеса обязательно проверьте их наличие.

Как снять заднее колесо на скутере

Рано или поздно каждый водитель мопеда задается вопросом как снять колесо на скутере. Причин для снятия колеса может быть много, самые распространенные из них (по ссылкам есть интересные статьи, рекомендую прочесть):

  • Если спустило колесо на скутере
  • Требуется обслуживание тормозного механизма (читайте статью Обслуживание барабанного тормоза на скутере)
  • Иногда для регулировки барабанных тормозов
  • Разборка редуктора
  • Замена тормозных колодок
  • Для балансировки колеса скутера (рекомендую прочитать Балансировка колеса скутера своими руками)
  • И конечно для замены колеса

Снять заднее колесо на мопеде дело не такое уж сложное, как кажется, но и, прямо скажем, не простое. Этот процесс очень отличается от аналогичной операции с автомобилем ввиду того, что снятию заднего ската с диском в скутере препятствуют много других конструктивных элементов мотороллера, таких как выхлопная труба, амортизатор и другие детали. Хотя само колесо скутера зафиксировано всего одной гайкой.

Подготовка к демонтажу заднего колеса скутера

Разборку и снятие заднего колеса скутера начинаем с того, что устанавливаем мопед на центральную подножку. Выбираем для этого ровную поверхность. Перед проведением работ рекомендуем все резьбовые соединения обработать жидкостью типа WD-40 или подобными.

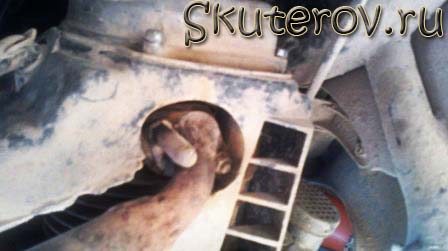

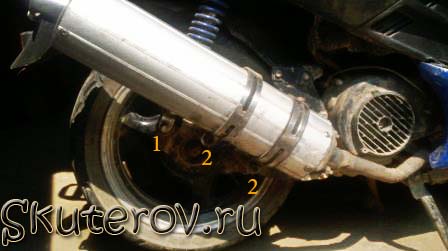

В большинстве случаев для снятия покрышки требуется демонтировать глушитель с выхлопной трубой, то есть открутить две гайки снизу двигателя (фото выше) и отпустить болты, которые крепят хомуты глушителя (позиция 2 на рисунке ниже).

Снятие заднего колеса на китайском скутере в некоторых случаях (например на Viper Storm 150 с задним барабанным тормозом) не требует демонтажа выхлопной трубы, но здесь все индивидуально и зависит даже от ширины колеса и давления в шине. В любом случае при снятой выхлопной снимать колесной диск будет удобнее. Кстати, не потеряйте паранитовую прокладку, которая установлена между цилиндром и коленом выхлопной трубы.

Итак, после демонтажа глушителя откручиваем нижний болт крепления амортизатора (поз. 1 на фото выше). Отводим стойку в сторону. В некоторых моделях скутеров присутствует только один задний амортизатор со стороны вариатора, который конечно откручивать не надо.

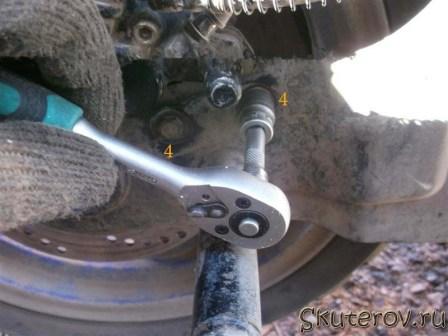

Для скутеров с задним дисковым тормозом откручиваем тормозной суппорт (болты поз. 4) и отводим его в сторону.

Как открутить заднее колесо на скутере

Если у Вас нету ударного ключа, то фиксируем колесо от проворачивания деревянным бруском (нажатием тормозного рычага удержать диск вряд ли получится). При установке бруска рекомендую делать его упор именно на кронштейн, а не на крышку вариатора, так как она сделана не с очень прочного материала.

Читать еще:  Смазка мобил xhp 222 применение

Теперь берем вороток, подходящую головку и пытаемся открутить гайку крепления заднего колеса скутера. Не теряем никакие детали.

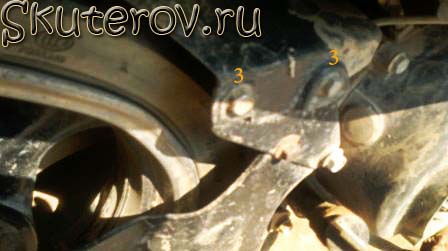

Далее отвинчиваем болты крепления брызговика к кронштейну (поз. 3) и болты крепления кронштейна к блоку силового агрегата.

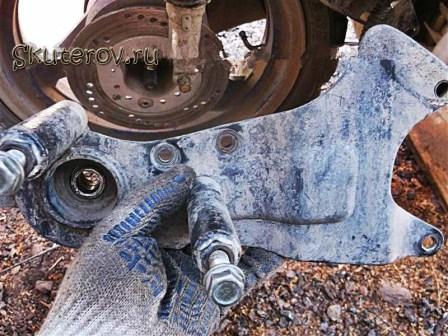

Снимаем полностью кронштейн с оси редуктора и не теряем распорную втулку.

Снимаем заднее колесо с оси. Если колесо еще что-то держит немного откручиваем регулировочную гайку на тросике барабанного тормоза, так как возможно колодки зажали диск. О том как это сделать детально описано в статье Регулировка барабанных тормозов на скутере.

Внутри колеса установлена еще одна распорная втулка большей ширины.

Вот и все. Теперь Вы знаете как снять заднее колесо на скутере и можете это сделать своими руками.

Установка заднего колеса на скутер производится в обратной последовательности.

Как снять заднее колесо скутера?

21 февраля 2015

Скоро весна, и многие водители пересядут на скутер, дабы сэкономить на столь дорогом нынче топливе для авто. Но дело не в этом, нужно сказать, что переход на данный вид транспорта также ведет с собой некоторые сложности. Например, как снять заднее колесо скутера когда оно спустило. Здесь сложность состоит в том, что переднее демонтировать проще, чем заднее, поэтому этой теме мы и уделим время.

Для начала нужно подготовить все необходимое, а именно наличие торцового ключа, бруска из дерева и ткани белого цвета.

Итак, чтоб процедура была максимально удобно, то лучше снять глушитель. Чтоб это сделать отсоединяем внизу юбку из пластика, ослабеваем винты, которые крепят глушитель к раме, и здесь главное их полностью не доставать. Заранее продумайте, какие детали нужно заменить.

Переходим к гайкам для крепления глушителя и цилиндра, и после этого можно окончательно снимать болты, и производить демонтаж глушителя. Делать это нужно с осторожностью, придерживая корпус. Проследите, чтоб не потерялась прокладка, выполненная из резины. Теперь нам понадобится ткань, с ее помощью нужно закрыть выпускное отверстие в цилиндре. Чтоб откручивать гайки воспользуйтесь торцовым ключом. Колесо будет намного легче удержать, если использовать веревку для фиксации заднего тормозного рычага. Конечно же, глушитель необходимо тщательно осмотреть, нет ли на нем повреждений или нагара.

Теперь начинается непосредственная работа, нужно снять заднее колесо, и, как мы уже знаем, для скутера это немного проблематично. Откручиваем гайку, при этом зажимая задний тормоз. Если вы все сделали правильно, то гайка должна очень быстро сняться. Но бывает, что операция не удалась, и здесь нам пригодится заранее подготовленный деревянный брусок, его нужно просунуть в диск.

Не помешает открыть вариаторную крышку, это облегчит удержание шайбы сцепления рукой. Таким образом, заднее колесо не прокрутится.

После открутки гайки колесо должно сняться со шлиц, и можно ремонтировать.

Собирать все нужно в обратном порядке.
