Собрать усилитель своими руками

Самый простой усилитель звука

В наше время биполярные транзисторы уходят в прошлое, и теперь, чтобы собрать какой-либо простой усилитель, уже не надо мучаться с расчетами и клепать печатную плату больших размеров.

Микросхемы TDA

Сейчас почти вся дешевая усилительная техника делается на микросхемах. Самое большое распространение получили микросхемы TDA для усиления аудиосигнала. В настоящее время они используются в автомагнитолах, в активных сабвуферах, в домашней акустике и во многих других аудиоусилителях и выглядят примерно вот так:

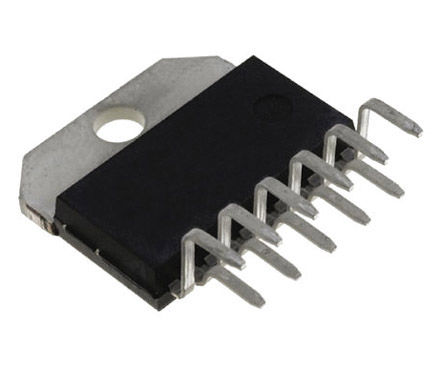

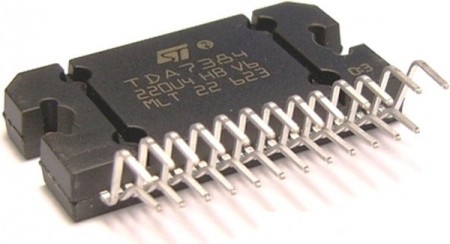

Плюсы микросхем TDA

  1. Для того, чтобы собрать на них усилитель, достаточно подвести питание, подключить динамики и несколько радиоэлементов.
  2. Габариты этих микросхем совсем небольшие, но надо будет их ставить на радиатор, иначе будут сильно греться.
  3. Они продаются в любом радиомагазине. На Али что-то дороговатые, если брать в розницу.
  4. В них встроены различные защиты и другие опции, типа отключения звука и тд. Но по моим наблюдениям, защиты срабатывают не очень хорошо, поэтому микросхемы часто дохнут или от перегрева, либо от короткого замыкания. Так что желательно не замыкать выводы микросхемы между собой и не перегревать микросхему, выжимая из нее все соки.
  5. Цена. Я бы не сказал, что они очень дорогие. По цене и выполняемым функциям им нет равных.

Одноканальный усилитель на TDA7396

Давайте соберем простой одноканальный усилитель на микросхеме TDA7396. На момент написания статьи я ее взял по цене в 240 рублей. В даташите на микросхему говорилось, что эта микросхема может выдать до 45 Ватт в нагрузку 2 Ома. То есть если замерить сопротивление катушки динамика и оно будет равняться около 2 Ом, то на динамике вполне можно получить пиковую мощность в 45 Ватт. Этой мощности вполне хватит, чтобы устроить дискотеку в комнате не только для себя, но и для соседей и при этом получить посредственное звучание, что, конечно же, не сравнить с hi-fi усилителями.

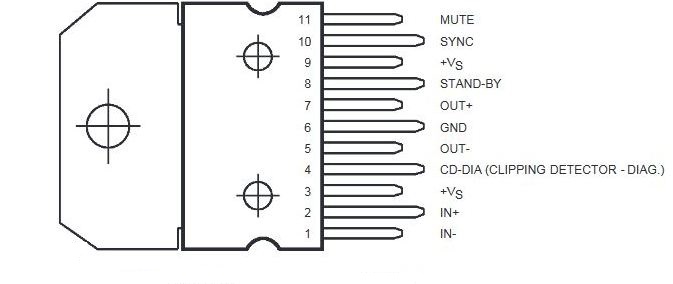

Вот распиновка микросхемы:

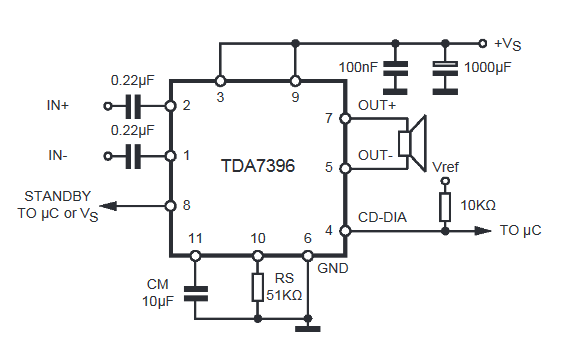

Собирать наш усилитель будем по типичной схеме, которая была приложена в самом даташите:

На ножку 8 подаем +Vs, а на 4 ножку ничего не подаем. Следовательно, схема примет вот такой вид:

+Vs – это напряжение питания. Оно может быть от 8 и до 18 Вольт. “IN+” и “IN-” – сюда подаем слабый звуковой сигнал. К 5 и 7 ноге цепляем динамик. Шестую ногу садим на минус.

Вот моя сборка навесным монтажом

Конденсаторы на входе питания 100нФ и 1000мкФ я не использовал, так как у меня с блока питания итак идет чистое напряжение.

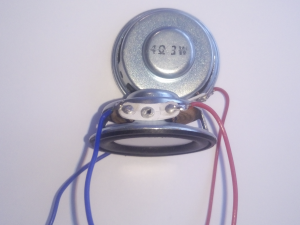

Раскачивал динамик с такими параметрами:

Как видите, сопротивление катушки 4 Ома. Полоса частот говорит о том, что он сабвуферного типа.

А вот так у меня выглядит саб в самопальном корпусе:

Пробовал снять видео, но звук на видео у меня снимает очень плохо. Но все-таки могу сказать, что с телефона на средней мощности уже долбило так, что уши заворачивались, хотя потребление всей схемы в рабочем виде составило всего около 10 Ватт (умножаем 14,3 на 0,73). В этом примере я взял напряжение, как в автомобиле, то есть 14,4 Вольта, что вполне укладывается в наш рабочий диапазон от 8 и до 18 Вольт.

Если у вас нет мощного источника питания, то его можно собрать вот по этой схеме.

Не зацикливайтесь именно на этой микросхеме. Этих микросхем TDA, как я уже говорил, существует множество видов. Некоторые из них усиливают стереосигнал и могут выдавать звук сразу на 4 динамика, как это сделано в автомагнитолах. Так что не поленитесь порыться в интернете и найти подходящую ТДАшку. После окончания сборки дайте заценить соседям ваш усилитель, выкрутив ручку громкости на всю балалайку и прислонив мощный динамик к стене).

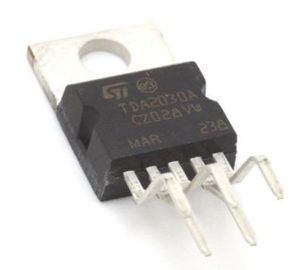

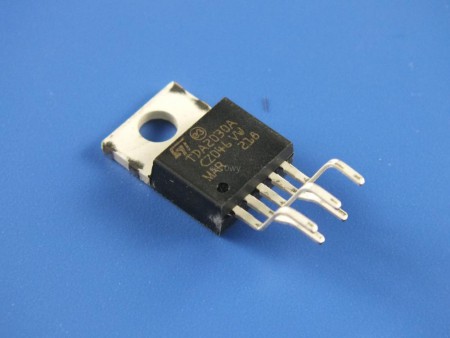

А вот в этой статье я собирал усилитель на микросхеме TDA2030A

Получилось очень даже неплохо, так как TDA2030A обладает лучшими характеристиками, чем TDA7396

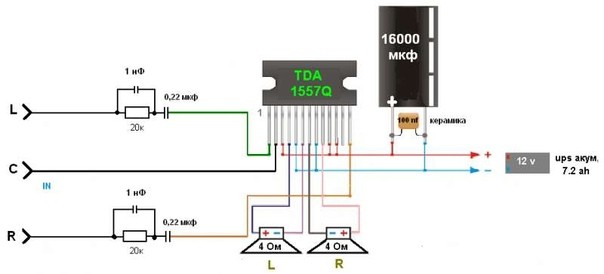

Также приложу для разнообразия еще схему от подписчика, у которого усилитель на TDA 1557Q работает исправно уже более 10 лет подряд:

Усилители на Алиэкспресс

На Али я также находил кит наборы на TDA. Например, вот этот стерео усилитель по 15 Ватт на канал по цене 1$. Этой мощности вполне хватит, чтобы потусить под любимые треки в комнатушке

А вот здесь он уже сразу готовый

Да и вообще, этих модулей усилителей на Алиэкпресс ну очень много. Нажимаете на эту ссылку и выбираете любой понравившийся усилитель.

Читать еще:  Схема подключения четырехконтактного реле

Домашний усилитель звука своими руками

Доброго времени суток всем тем, кто любит самоделки, тем более такие самоделки, которые на первый взгляд могут оказаться не легкими. В этой статье я расскажу как без каких-либо затруднений и финансовых затрат сделать свой самодельный усилитель звука.

Многие начинающие в радио деле знают, что усилитель звука, будь он что в музыкальном центре или магнитоле состоит из главного элемента, такого как микросхема.

Интегральные микросхемы усилителей широко распространены в бытовой технике, например в телевизорах и компьютерных колонок. Но дело в том, что усилитель в таких случаях слабый, а стоить он будет дороже, так как уже собран.

Для того, чтобы собрать усилитель звука, питается он кстати от 12 в блока питания, нужно:

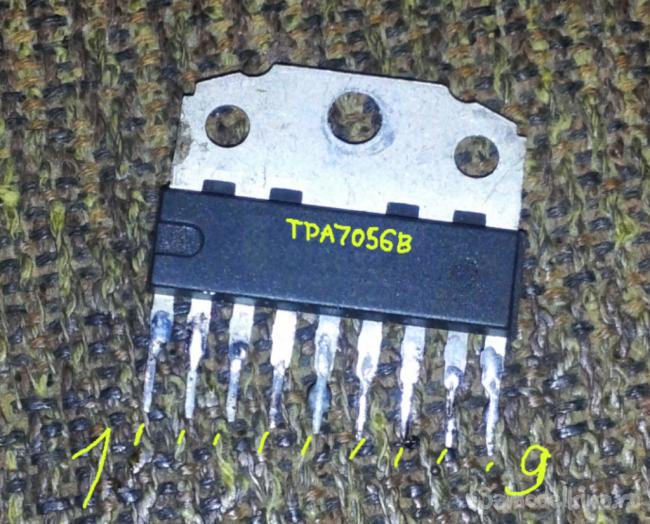

• Микросхема усилителя, приобрел её в радиомагазине за 56 рублей

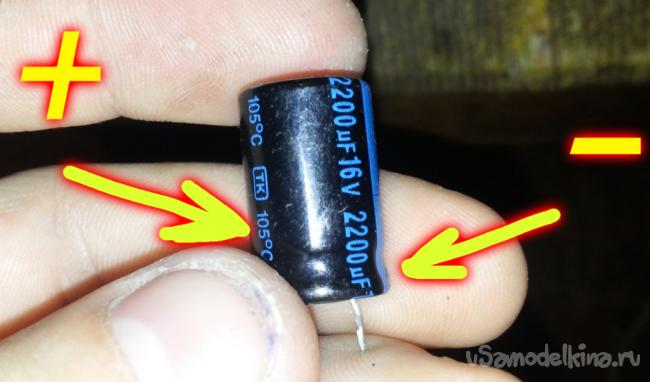

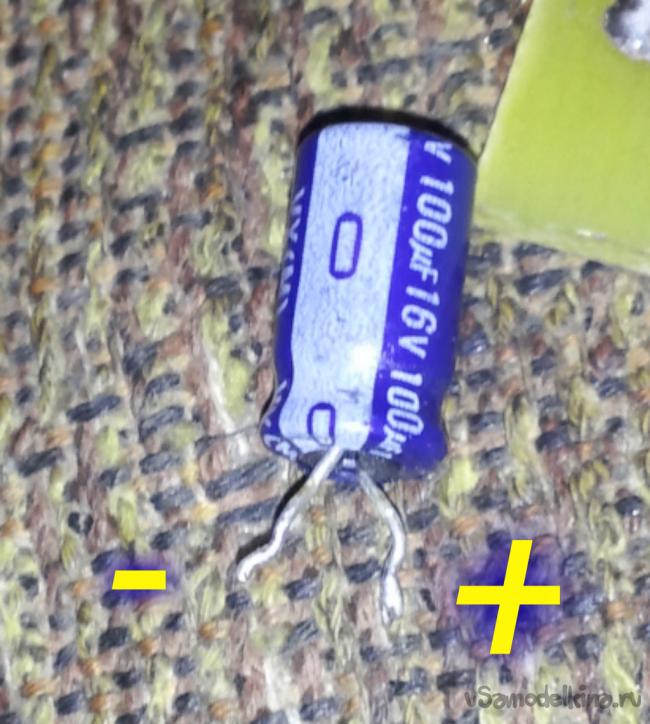

• Конденсаторы, один на 2200 мкф, другой на 100 мкф
• Стеклотекстолит, для нашей микросхемы хватит маленького кусочка
• Короб для корпуса.
• Штекер под подключение тюльпана

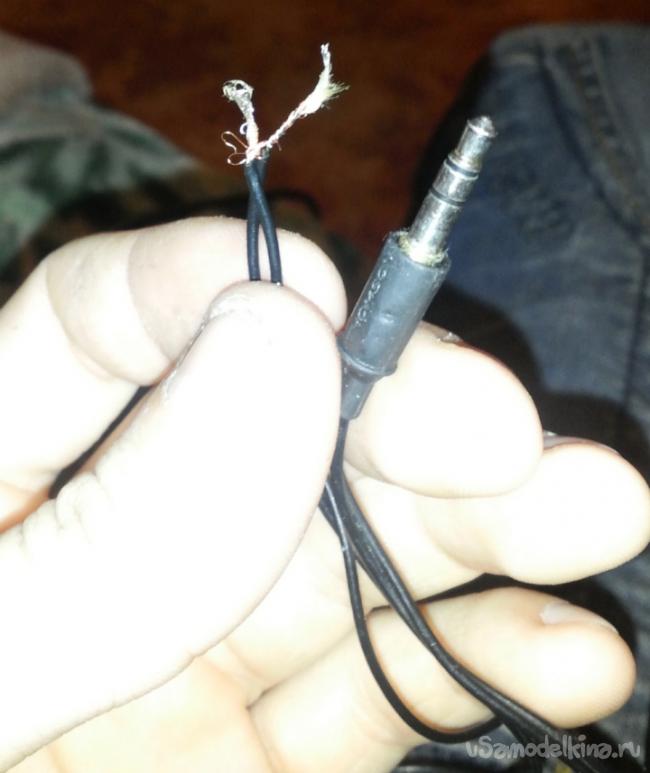

• Штекер для входа звука, от сломанных наушников или от компьютерных колонок, не важно откуда
• Включатель
• Пять проводов

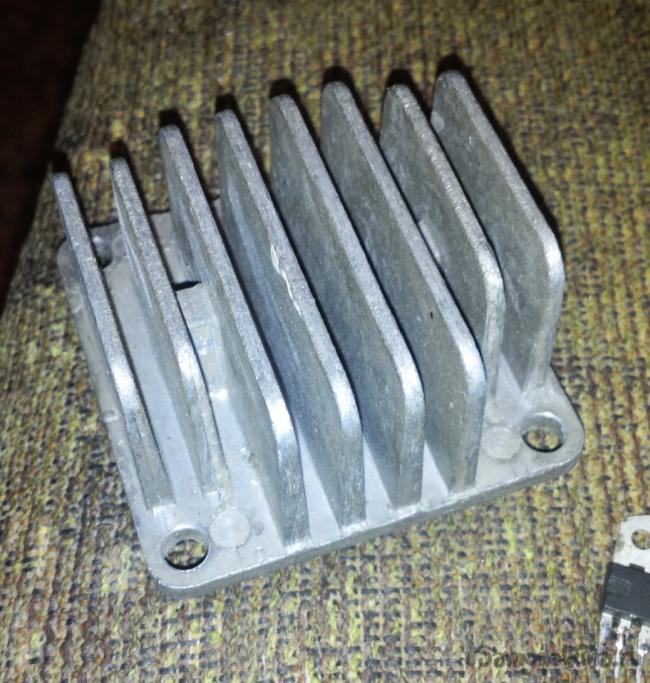

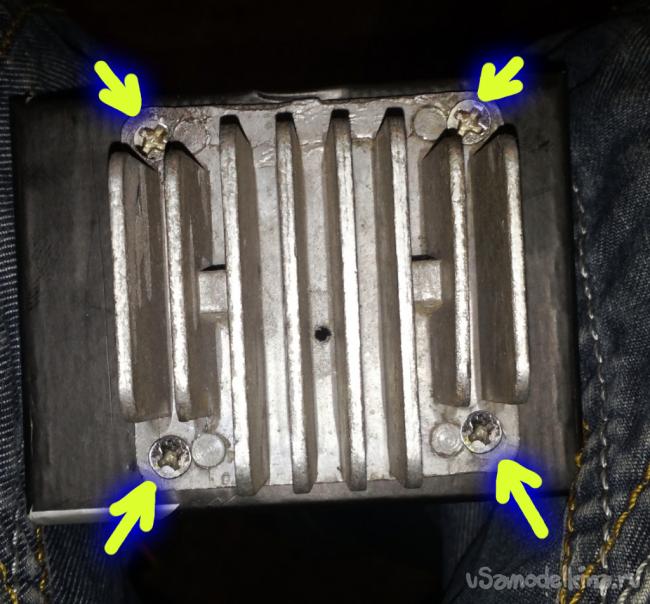

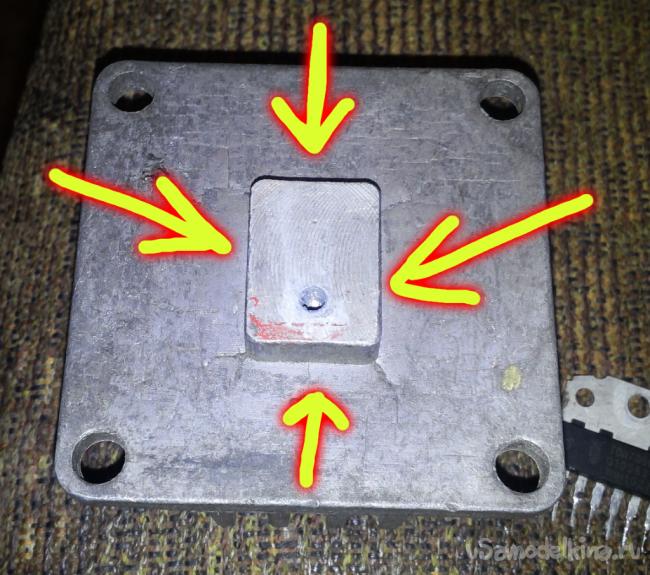

• Радиатор охлаждения
• Четыре шурупа
• Термоклей
• Канцелярский нож
• Паяльник, для удобства ватт на 20-40
• Канифоль
• Термопаста
• Лак, растворитель, перекись водорода, лимонная кислота, соль.

Все компоненты готовы и стоят они в сумме не больше 150 рублей, тем что микросхему можно вытащить из телевизора, который еще более менее распространен на рынке, в телевизоре старого образца такого усилителя не будет.

Вооружимся для начала стеклотекстолитом, перекисью водорода, лимонной кислотой и солью. Весь этот раствор необходимо замешать в чаше с высотой стенок 10 — 20 мм, мешаем в пропорции 50 мл перекиси на 15 грамм лимонной кислоты, туда же добавляем щепотку соли, хватит 5 грамм.

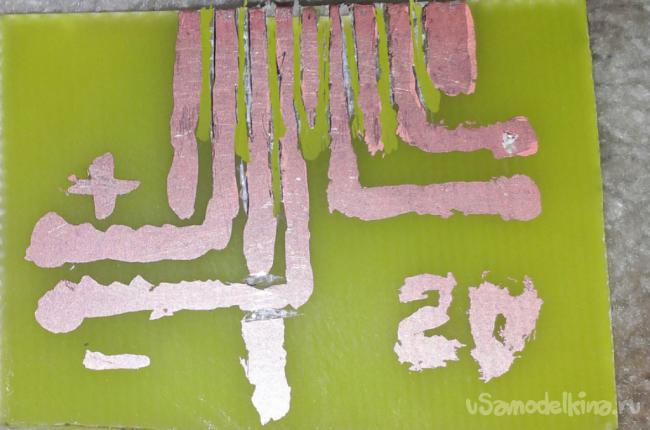

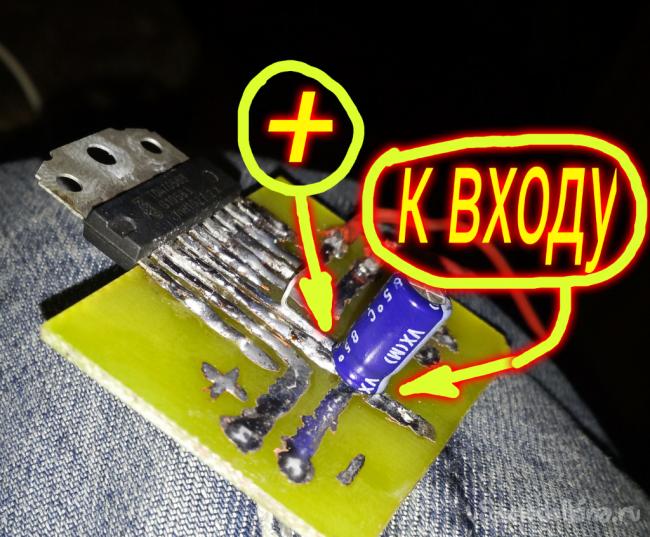

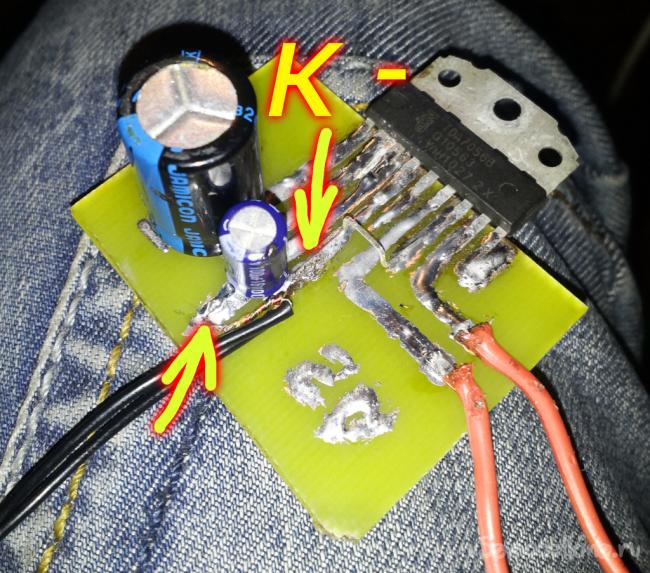

Следующим шагом будет вырисовка лаком для ногтей будущих дорожек платы. Делаем это аккуратно, излишки вытираем растворителем. Для нашей микросхемы необходимо такое расположение дорожек.

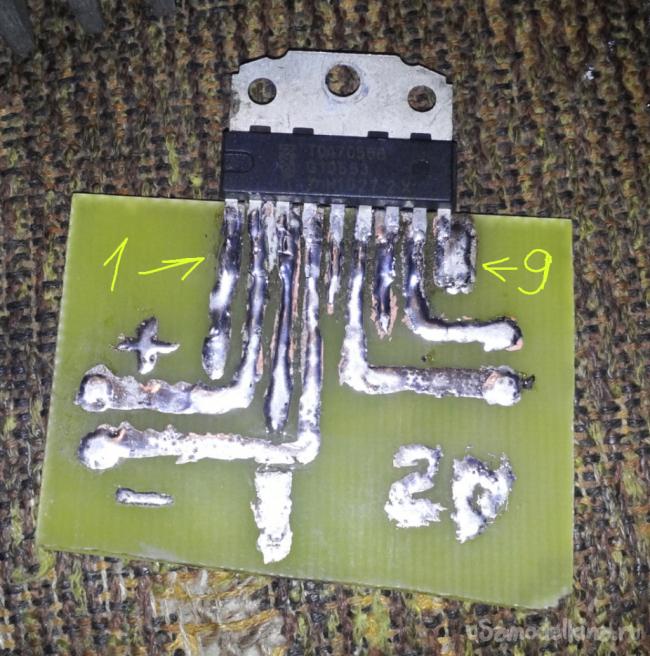

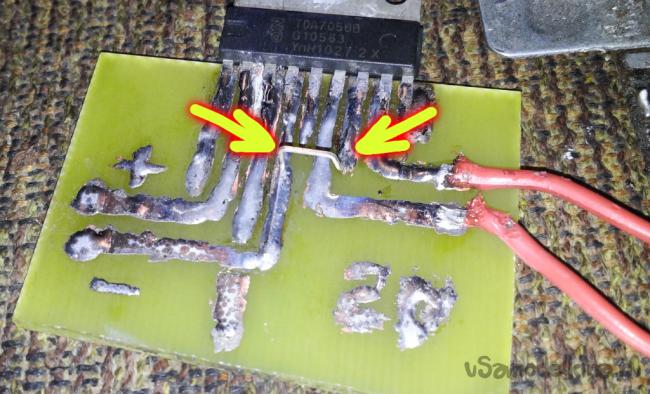

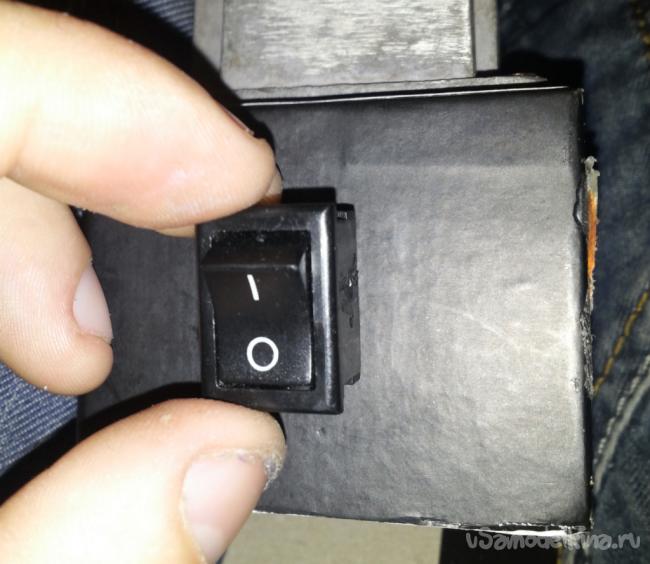

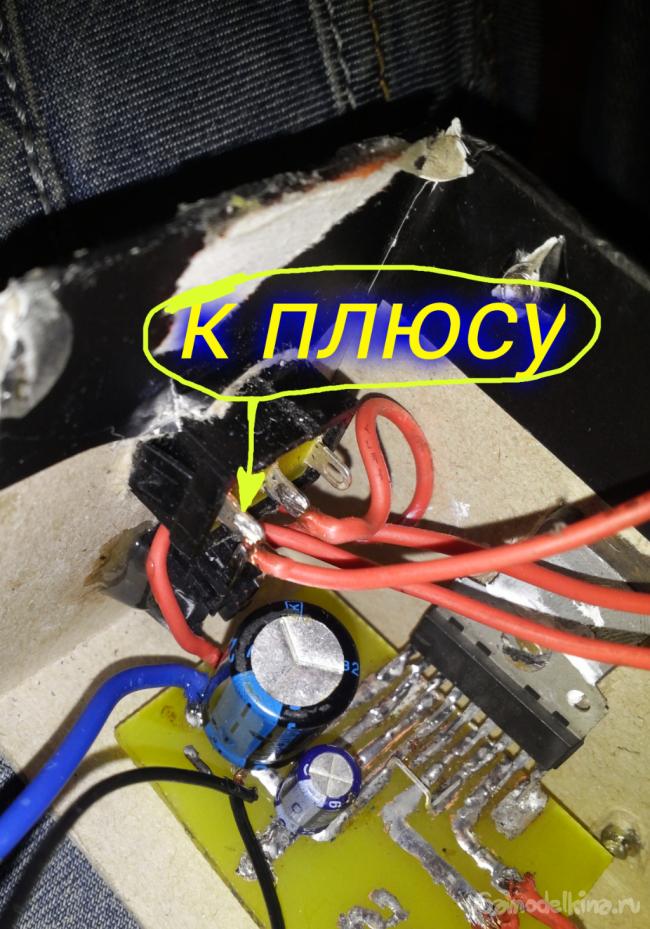

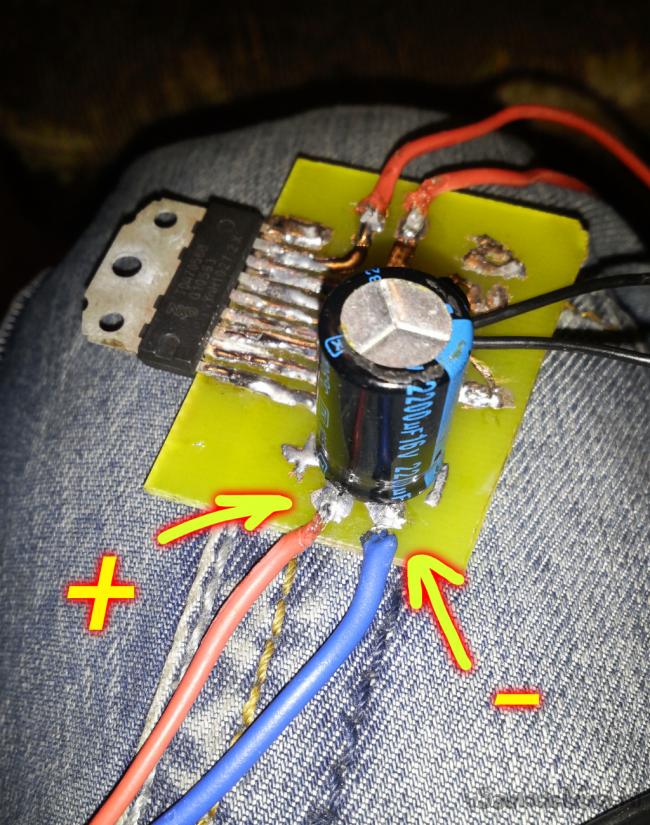

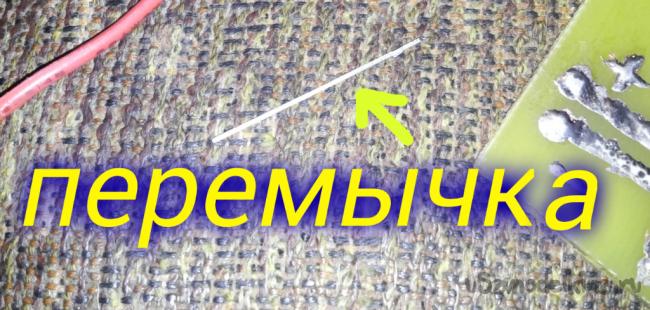

В разрыв плюса питания паяем включатель.

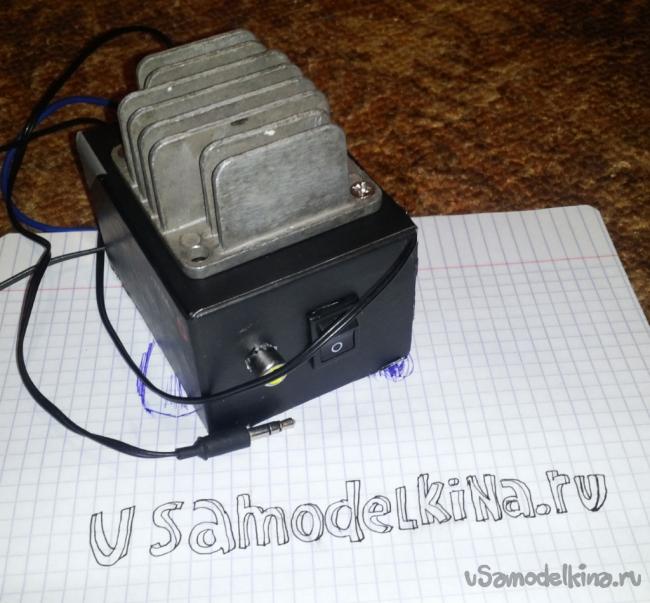

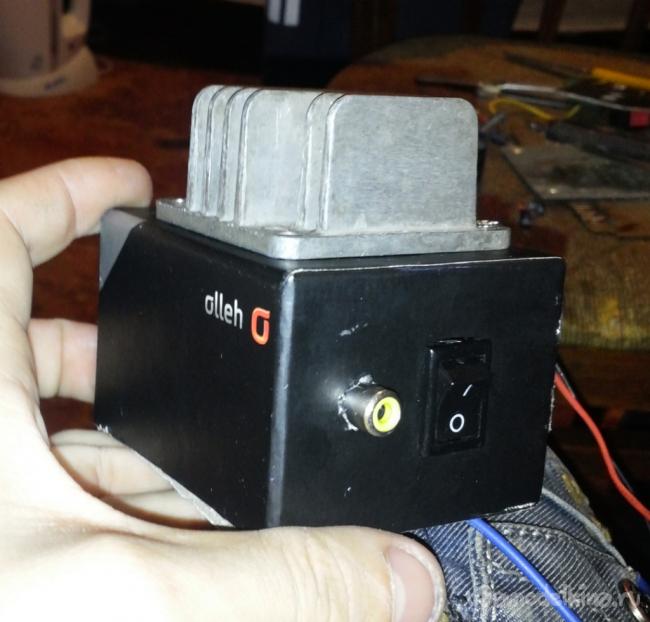

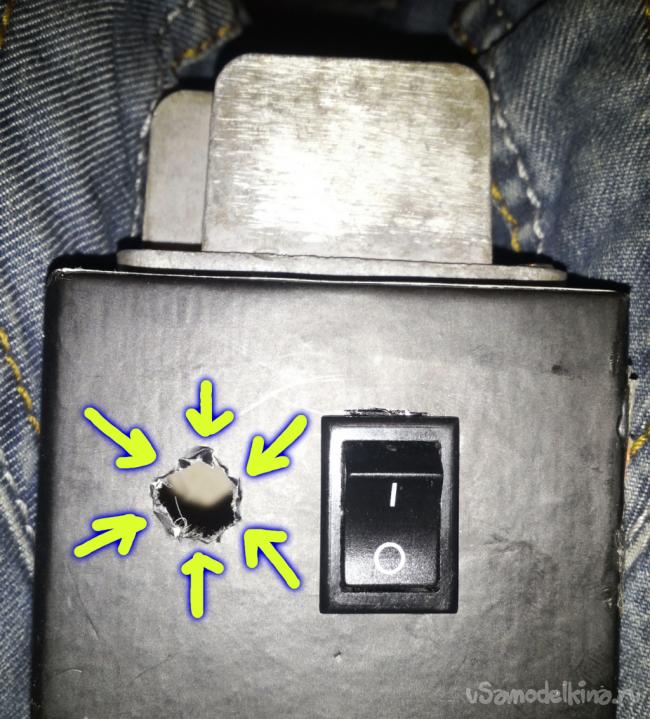

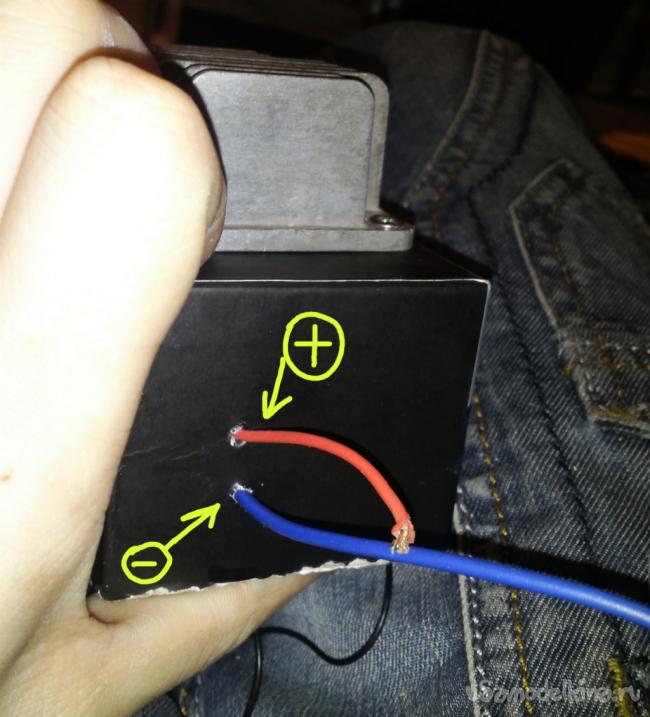

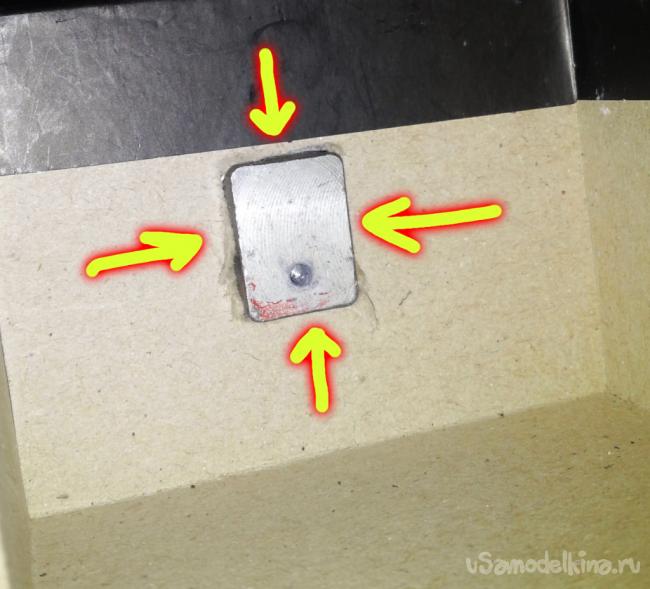

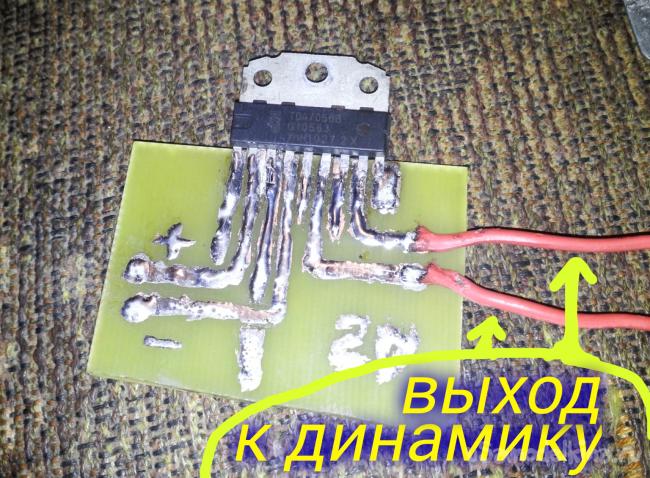

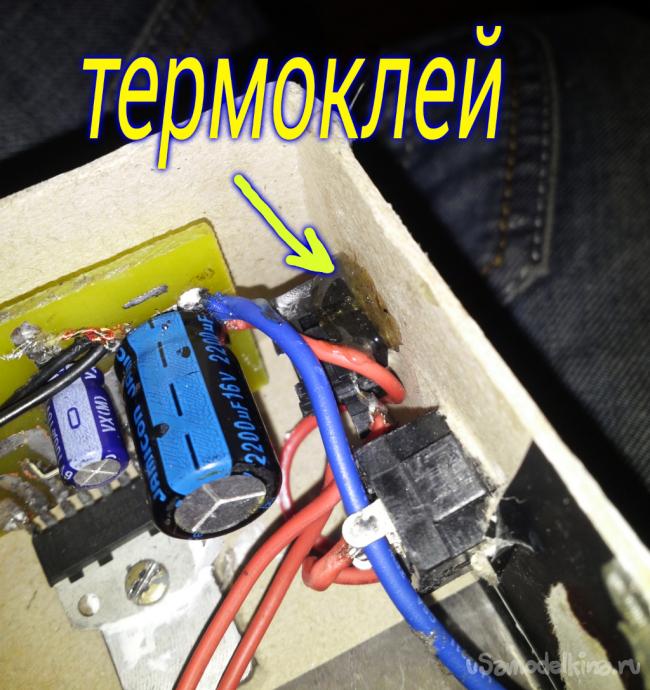

На этом усилитель готов, осталось приклеить боковую сторону и вывести провода наружу для питания.

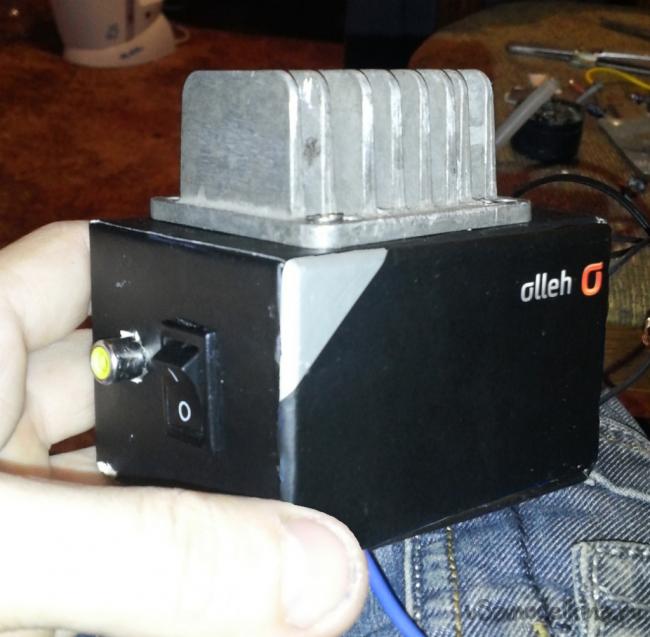

На этом усилитель полностью готов к работе. Его мощность 10 ватт на 8 Ом-ную нагрузку при 12 вольтах питания и 2 амперах, что достаточно для дома.

Схема усилителя звука

Звуковой диапазон обхватывает частоты от 20 Гц до 20 кГц. Человек с нормальным слухом может воспринимать эти колебания. В системах hi-and полоса воспроизводимых частот может быть расширена от 15 Гц до 40 кГц. Эти системы имеют сложные конструкторские решения. Простые схемы выдающие удовлетворительное качество звучания, можно собрать и собственными силами. Схема усилителя звука, который не сложно сделать своими руками не содержит дефицитных деталей и доступна для повторения. Такая схема может обеспечить полосу частот в пределах 50 Гц-15 кГц при коэффициенте нелинейных искажений не более 0,1% и выдать на низкоомную нагрузку выходную мощность 10-15 ватт. Собрать схему усилителя звука можно как на транзисторах, так и на интегральных микросхемах.

Простая схема усилителя звука

Любой низкочастотный каскад, предназначенный для воспроизведения музыки, состоит из предварительного блока, регуляторов тембра или эквалайзера и оконечного каскада. Если устройство предназначено для работы с несколькими источниками звука, следует предусмотреть селектор входов. Так как уровень сигнала с различных устройств отличатеся друг от друга, то в селекторе учитывается возможность выравнивания входных напряжений за счёт усиления или ограничения. Самым чувствительным является микрофонный вход, а самым «грубым» является вход, предназначенный для подключения линейного выхода магнитолы или тюнера. Принципиальная схема предварительного каскада может быть собрана на транзисторах или операционных усилителях.

Простая схема усилителя звука с регулировками звука и регуляторами тембра реализована на одном транзисторе обратной проводимости. В схеме рекомендуется использовать КТ315 или КТ3102 с любым буквенным индексом. Резистором R8, на коллекторе транзистора, устанавливается напряжение 6 вольт, а резистор R1 можно заменить на постоянный. Его величина подбирается в зависимости от уровня входного сигнала.

Своими руками схему аудио усилителя легко собрать на операционном усилителе, который обладает высоким входным сопротивлением, широкой полосой обработки и малым уровнем собственных шумов.

В этой схеме используется микросхема К1401УД2, которая содержит 4 отдельных узла с общим питанием. На этой микросхеме собирается предварительный канал для стереофонического тракта. 2 ОУ работают в правом канале и 2 в левом. В монофоническом варианте можно использовать только два элемента. Устройство состоит из канала предварительного увеличения уровня с коррекцией входного напряжения и активного трёхполосного регулятора тембра, который работает по низким, средним и высоким частотам. Существенным недостатком предварительных каскадов на операционных схемах сводится к тому, что им требуется двухполярный источник питания, что заметно усложняет конструкцию.

Усилитель мощности звука так же может быть выполнен на различной элементной базе. Чаще всего для этой цели используются комплементарные пары транзисторов разной проводимости или специализированные интегральные микросхемы. Простой каскад собран на маломощных кремниевых транзисторах. Вместо пары КТ315-КТ361 можно использовать пару КТ3102-КТ3107.

Перед подачей питания динамик следует отключить, а вместо резистора R1 поставить цепочку из, соединённых последовательно, постоянного резистора на 33 кОм и потенциометра на 270 кОм. Включить питание и вращая движок потенциометра выставить в контрольной точке указанный ток коллектора. Затем замерить полученное сопротивление цепочки и заменить её на, ближайший по номиналу, постоянный резистор. Далее подбором резистора R3 нужно установить в той же точке половину питающего напряжения. Далее подключается динамик и на вход подаётся низкочастотный сигнал с источника звука. Схема не имеет регулятора громкости и тембра, поэтому к нему можно подключить любой предварительный каскад, имеющий эти функции.

Читать еще:  Ставки акцизов на автомобили

Усилитель звука самодельный

Прежде чем начать выбор схемы блока низкой частоты, нужно выяснить для какой цели он будет использоваться. Одной из популярных моделей является схема для наушников, так как многие бытовые системы не дают хорошей громкости вместе с высоким качеством звучания. Схема двухканального усилителя звука может использоваться для персонального компьютера или автомобильной магнитолы. Это делает возможным слушать музыку в салоне, не мешая окружающим.

Основой устройства является низковольтный операционник. Питание, подаваемое на 2 вывод микросхемы, лежит в диапазоне от 3 до 12 вольт. Есть аналогичные схемы, выполненные на дискретных элементах, но микросхема не требует регулировки и настройки, что имеет значение в транзисторных схемах. Правильно собранный усилитель сразу начинает работать. Усилитель звука для колонок демонстрирует более сложную схему, где отдается характерное внимание качеству звука.

Простая схема усилителя звука изготовленного своими руками

При создании самодельного устройства, радиолюбителю приходится решать много различных задач. Одна из них связана с выходной мощностью, которая ограничивается напряжением питания. Прежде всего, это касается систем для автомобиля, так как они получают питание от бортовой сети. Образцовым вариантом будет приминение отдельных микросхем. Схема полного усилителя звука — это предварительный каскад с эффективными регуляторами тембра и оконечный блок. Предложенная конструкция содержит следующие характеристики:

  • Выходная мощность – 20 W X 2
  • Полоса частот – 40 – 18 000 Гц
  • Коэффициент искажений – 1,0%
  • Напряжение питания – 8-18 В

Усилитель звука для колонок схема печатной платы Мощный усилитель на микросхеме собранный своими руками можно использовать в домашних условиях или установить в автомобиле.

Усилитель звука для колонок схема печатной платы

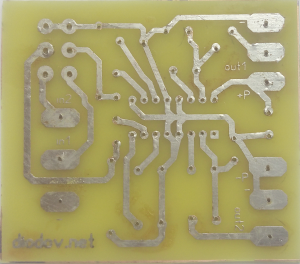

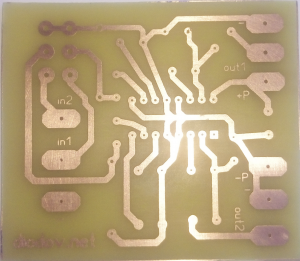

Печатная плата для данной схемы выполнена из фольгированного текстолита методом травления. Рисунок печатных дорожек можно нанести асфальтобитумным лаком или другим составом. Травить плату проще всего в растворе хлорного железа. Для того чтобы усилитель звука на микросхеме, сделанный своими руками работал устойчиво, элемент TDA1552Q установаем на радиатор. Для получения хорошего звучания и минимальных искажений конденсаторы С11, 12, 13 и 14 должны быть плёночными. Резисторами R7 и R8 устанавливается максимальный неискажённый сигнал на акустических системах.

Схема аудио усилителя

Интегральные микросхемы постепенно вытесняют транзисторы из схем усилителей низкой частоты. Распространение получили приборы TDA2005-2052. Они выдают достаточную выходную мощность для озвучивания салона автомобиля или жилой комнаты. Простой аудио стерео усилитель звука своими руками можно собрать на одной микросхеме TDA2005.

Конденсаторы С8 и С12 лучше ставить плёночные. Если напряжение питания не превышает 12 В, то все электролитические конденсаторы должны быть на 16 В. При большем напряжении питания рабочее напряжение ёмкостей должно быть увеличено. Собранный своими руками усилитель используется для колонок с сопротивлением от 2 до 4 Ом.

Схема усилителя звукового

В них входят такие решения, когда интегральная микросхема выполнена в оконечном каскаде, а предварительный тракт собирается на транзисторах. Чтобы собрать оконечный аудио усилитель своими руками на микросхеме потребуется небольшое количество деталей. В корпус микросхемы встроены схемы защиты от короткого замыкания, от перегрузки и превышения температуры, поэтому в системе используются только переходные конденсаторы и фильтр питания. Сделать усилитель звука своими руками не сложно на микросхеме 174 серии.

Устройство включает в себя интегральную микросхему и 8 конденсаторов, поэтому печатную плату легко нарисовать самостоятельно.

Самая простая схема усилителя звука

Простейшее устройство состоит из интегральной микросхемы и двух конденсаторов. Один из них разделительный, а второй работает как фильтр по питанию. Устройство не нуждается в наладке и при правильной сборке начинает работать сразу после включения. Схема включения усилителя звука допускает питание от автомобильного аккумулятора.

Схема оконечника выполнена на микросхеме TDA7294. Номинальная мощность, отдаваемая на нагрузку 4 Ом, составляет 70 ватт, а максимальная – 100 ватт. Микросхема применяется для широкополосных акустических систем или сабвуфера. Для получения такой мощности потребуется двухполярный источник питания с напряжением 35 вольт.

Простой усилитель звука своими руками

Собрать своими руками аудио усилитель звука без микросхем можно собрать на любых транзисторах, включая как биполярные, так и полевые. Приминение полевых транзисторов в выходном каскаде предоставило создать устройство, приближающееся по характеристикам к ламповым конструкциям.

Схема владеет следующими характеристиками:

  • АЧХ линейна в диапазоне 20 Гц-100 кГц
  • Коэффициент искажений на 1 кГц не превышает 0,003%
  • Выходная мощность 10 ватт на нагрузке 8 Ом

Для раскачки выходного каскада потребуется напряжение 0,7 вольт, которые должен обеспечить предварительный каскад. Операционный усилитель NE5534 можно заменить отечественным ОУ КР140УД608. Стабилитроны должны быть рассчитаны на напряжение стабилизации 18 вольт. 1N4705 можно заменить двумя последовательно включенными полупроводниками на 9 вольт каждый.

Любой усилитель звука своими руками

Рассмотрим, как сделать любой усилитель звука своими руками на примере микросхемы TEA2025B.

Первым делам следует понимать, что усиление любого сигнала, в том числе и сигнала звуковой частоты, происходит за счет мощности источника питания. В качестве источника питания чаще всего применяют батарейки, они же гальванические элементы, аккумуляторы, блок питания постоянного тока.

Читать еще:  Условия работы в убер такси

Блок питания для усилителя звука

К блокам питания, предназначенных для работы в усилителях мощности звуковой частоты (УМЗЧ), предъявляют особые требования. И чем выше класс усилителя звука, тем выше эти требования. Важнейшие из них – это минимум пульсаций и различного рода электромагнитных излучений. По этой причине в аудиотехнике даже низкого класса применяются исключительно трансформаторные блоки питания. Импульсным блокам питания (ИБП) в аудиотехнике не место.

ИБП в процессе работы создают широкий спектр электромагнитных излучений, которые пагубно сказываются на качестве звука. Это объясняется работой полупроводниковых приборов в ключевом режиме. Вследствие чего возникают импульсы тока. Которые в конечном итоге распространяются в виде электромагнитных излучений и пульсаций. По этой причине ИБП подлежат обязательному экранированию.

Для сглаживания пульсаций выпрямленного тока в трансформаторных (линейных) блоках питания применяются электролитические конденсаторы большой емкости. Более того, для БП усилителей звука рекомендуется применять специальные конденсаторы. Однако влияние их на улучшение качества звука до сих пор остается спорным. Но стоимость таких конденсаторов явно превышает стоимость «обычных» конденсаторов.

Ключевым элементом большинства усилителей звука является операционный усилитель ОУ. ОУ зачастую питаются двухполярным напряжением, хотя могут получать питания и от однополярного источника. Но все же мощные усилители питаются, как правило, от двухполярних источников тока.

Стерео усилитель звука своими руками

И так, чтобы сделать усилитель звука достаточно понимать следующее. Любой УМЗЧ имеет как минимум один вход, один выход и два вывода для подключения питания.

Поскольку мы будем собирать стерео усилитель звука на микросхеме TEA2025B, то будет использоваться два входа. Каждый вход на отдельный канал. А соответственно будут использоваться два выхода для подключения двух динамиков: левого и правого.

Теперь мы можем сделать следующий вывод. Любая микросхема стерео усилителя звука должна иметь минимум шесть выводов. Два входа, два выхода, два питания. Как правило, микросхемы подобного типа имеют больше выводов. К ним подпаиваются дополнительные элементы: конденсаторы, резисторы, которые в народе называют “обвязкой” или “рассыпухой”.

Усилитель звука на TEA2025B

TEA2025B питается в широком диапазоне однополярного напряжения: 3…15 В. Выходная мощность в режиме стерео 2 по 2,3 Вт. Нагрузкой являются два динамика, сопротивлением звуковой катушки 4 Ом. Также на микросхему можно подавать и моно сигнал. Тогда нагрузкой будет служить один динамик.

Важно. Приучите себя проверять схемы, найденные в интернете, с типовыми схемами включения, приведенными в даташите соответствующей микросхемы. Очень часто встречают ошибки. Поэтому не лишним будет заглянуть в первоисточник. Поскольку производители микросхем в технической документации ошибок не допускают, в отличие от сайтов радиолюбителей.

Мы будем делать стерео усилитель.

Прежде всего, для подключения к выходу звуковой карты компьютера или смартфона или просто к аудиовыходу другого устройства, например приемника или тюнера, нам понадобится аудио штекер.

Аудио штекеры бывают для моно сигнала (однопиновый), стереосигнала (2-х пиновый), стерео с микрофоном (4-х пиновый). В нашем случае необходимо использовать аудио штекер 2-х пиновый и без микрофона.

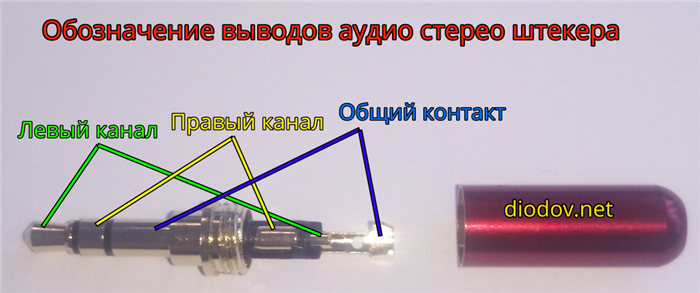

Один пин – это левый канал. Второй пин – правый канал. Третий контакт – это общий провод для двух каналов.

Во избежание ошибки, место пайки проводов проще всего прозвонить с соответствующими пинами.

И так, штекер готов, но пока что мы его никуда не припаиваем.

Также нам понадобятся два самых простых, но одинаковых по характеристикам динамика. Вполне подойдут динамики, мощность по 3 Вт, сопротивлением звуковой катушки 4 Ом.

Обратите внимание, динамики также имеют полярность, которая обозначает начало и конец звуковой катушки. В дальнейшем нам ее также необходимо придерживаться.

Следующий обязательный компонент любого усилителя звука – это блок питания. Подойдет блок питания на 9 В или 12 В, мощностью от 9 Вт. Чтобы узнать, как сделать такой блок питания, перейдите по ссылке.

Я буду применять блок питания с регулировкой выходного напряжения, который я показывал, как сделать в своем курсе для начинающих электронщиков.

Собираем усилитель звука на TEA2025B

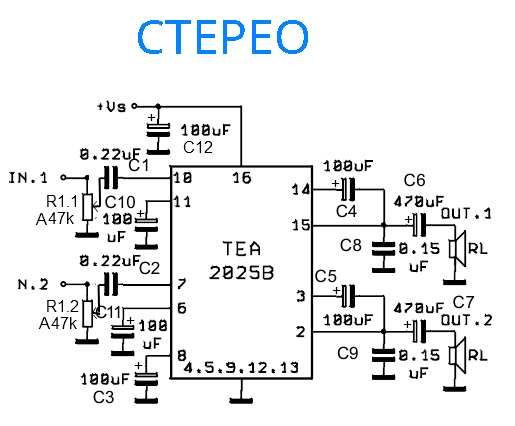

Теперь, когда все дополнительные элементы собраны, мы можем сосредоточить внимание на микросхеме TEA2025B.

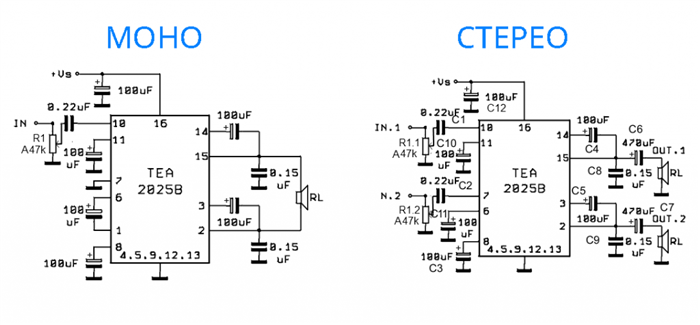

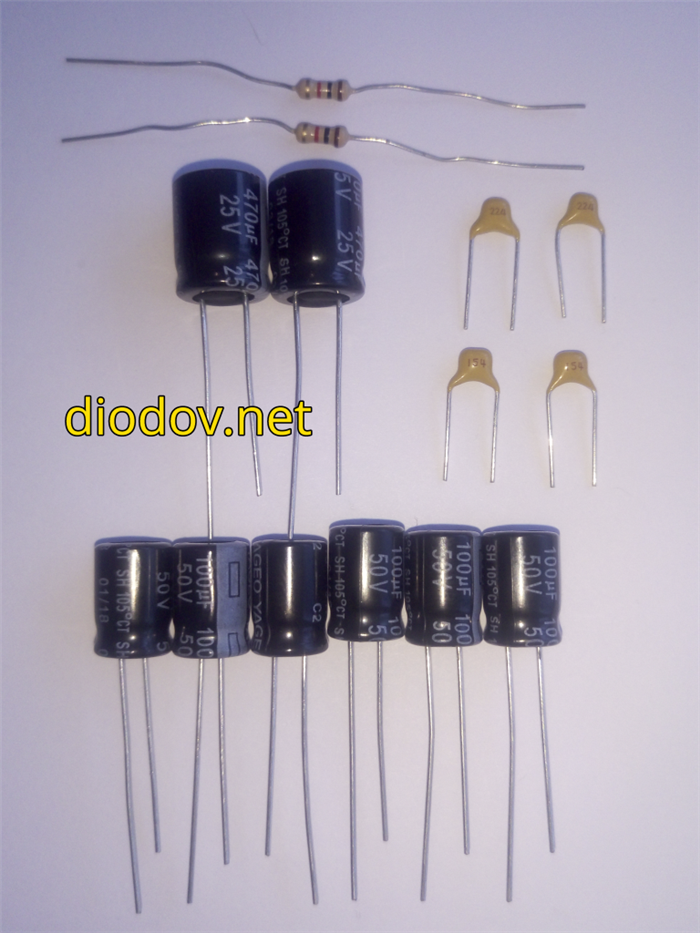

Посмотрев внимательней на схему, мы обнаружим один положительный момент. Шесть электролитических конденсаторов имеют одинаковый номинал – 100 мкФ. Это замечательно, ведь часто во многих микросхемах «обвязка» состоит из радиодеталей разного номинала, что создает некоторое неудобство.

Обратите внимание, хотя микросхема и рассчитана на питания максимум 12 В, но электролитические конденсаторы следует применять с напряжением не менее 25 В.

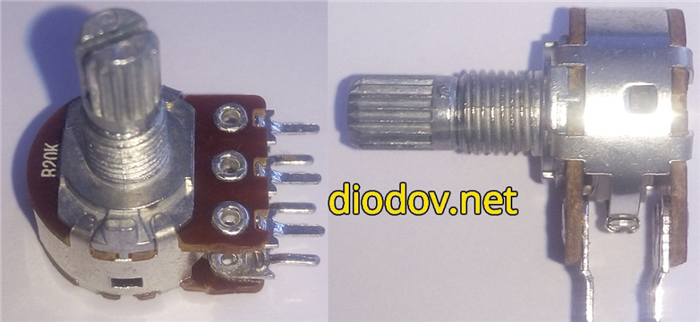

Для регулировки уровня громкости одновременно обоих каналов применяют сдвоенный переменный резистор с логарифмической зависимостью. Тогда постоянные резисторы, которые приведены на фото выше — не нужны.

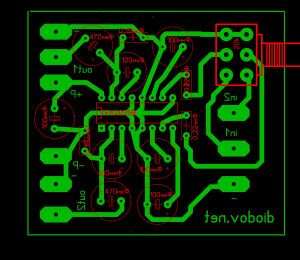

С разводкой печатной платы я не заморачивался и сделал ее по-быстрому в программе Sprint Layout. Если Вам не лень сделать более качественную разводку с нуля, то можете поделиться ей с остальными начинающими электронщиками. Выслать ее можно на мою почту, а я приложу ее к данной статье. Думаю, все скажут спасибо.

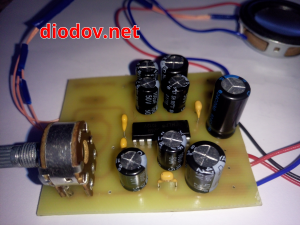

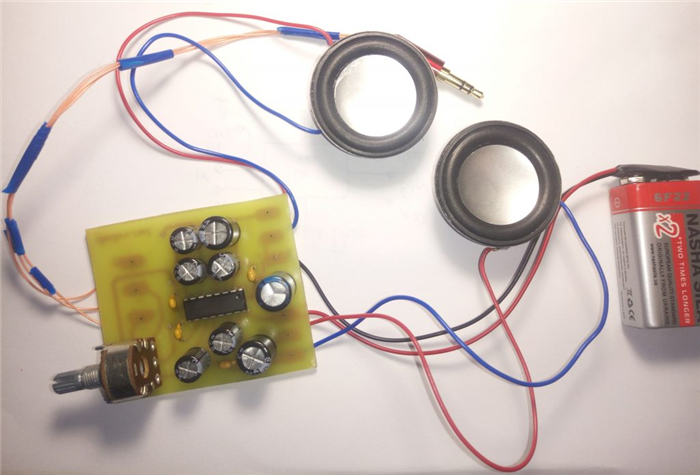

Теперь осталось сделать самое приятно – впаять все радиодетали в печатную плату и подключить выводы штекера и динамиков.

Я надеюсь, теперь вы сможете сделать любой усилитель своими руками.
