Блок предохранителей тойота рав 4

Предохранители Toyota RAV4

Toyota RAV4 представляет собой автомобиль, запущенный в производство еще в 1994 году известной компанией Тойота.

Данная модель – это компактный кроссовер, предназначенный для дальних путешествий и обеспечивающий комфортную поездку каждому владельцу.

Как и остальные автомобили, РАВ4 оборудован блоками предохранителей и реле, благодаря которым удается избежать перегруза электрической цепи. Таким образом, данные элементы используются для того, чтобы сохранить целостность проводки между устройствами и датчиками.

Что касается самих перегрузов, то шанс их возникновения в Тойоте РАВ 4 достаточно низок, и в основном такая проблема возникает из-за сильной аварии или поломки какого-либо из устройств. Следствием из этого может стать перегрев предохранителя, что потребует его незамедлительной замены. В противном случае, работоспособность автомобиля ухудшится, если вовсе не прекратится.

Подробнее о видах блоков предохранителей и реле, а также о методике замены элементов в случае поломки будет рассказано в данной статье.

Блоки предохранителей

Всего в автомобиль встроено два блока:

  • Моторный блок. Он делится на два отсека – А и В, и находится под капотом транспортного средства.
  • Монтажный блок. Расположен под приборной панелью в салоне автомобиля.

Также у данной модели имеется дополнительный небольшой блок, которых можно найти под рулем.

Моторный блок

Для начала стоит рассмотреть отсек А. Схема расположения предохранителей данного отсека представлена ниже в виде изображения.

Чтобы понять, какой предохранитель за что отвечает, стоит посмотреть в таблицу, где представлены основные элементы.

Помимо прочего, в рассматриваемой части блока присутствуют предохранители, отвечающие за работу электрического усилителя руля (22), аудиосистемы (18), подачи звукового сигнала (17) и других функций, связанных с комфортной эксплуатацией транспортного средства. Также в отсеке А имеются места для подключения дополнительных предохранителей, что иногда бывает необходимо.

В моторном отсеке В предохранителей меньше, но они тоже считаются не менее важными. Схема и таблица представлены ниже.

Дополнительно можно отметить предохранитель, обеспечивающий работоспособность системы кондиционирования и дополнительного отопления.

Монтажный блок

Данный агрегат можно обнаружить под приборной панелью автомобиля Тойота РАВ4.

Схема расположения предохранителей в блоке выглядит следующим образом:

Что касается обозначения и назначения, то расшифровка нумерации выглядит так:

В таблице представлены только наиболее популярные предохранители. Также в блоке имеются элементы, которые отвечают, например, за работу различных датчиков в системе, прикуривателя. Они же обеспечивают электричеством розетки автомобиля, управляют аудиосистемой, отопителем, и другими функциями или устройствами транспортного средства. Сюда же стоит отнести предохранители, регулирующие работу подушек безопасности, топливного насоса и генератора.

Дополнительный блок

В дополнительном блоке присутствует всего четыре предохранителя. Каждый из них представлен на схемах отдельно для случаев расположения руля справа или слева. Также ниже дана расшифровка, за что отвечает каждый элемент.

  • Данный элемент отвечает за электропривод левого сидения.
  • То же самое, но правого сидения.
  • В этом случае элемент используется для организации работы двери багажного отделения.
  • Предохранитель, обеспечивающий за передние стеклоподъемники.

Таким образом, становится понятно, что предохранителей в автомобиле Тойота РАВ4 достаточно много. Тогда возникает следующий вопрос: что делать в случае выхода из строя какого-либо из предохранителей?

Замена предохранителей и реле

Не всегда эксплуатация транспортного средства проходит без каких-либо проблем. И одной из них может стать неисправность предохранителя. В этом случае необходимо, как можно скорее, обнаружить неисправный элемент, а также осуществить его замену. Если этого не сделать вовремя, произойдет замыкание электрической цепи, что приведет к гораздо более серьезным последствиям.

С заменой предохранителя в данном автомобиле может справиться любой автолюбитель. Последовательность действий выглядит следующим образом:

  • В первую очередь, необходимо отключить двигатель и отсоединить аккумулятор для того, чтобы прекратить движения тока по цепям.
  • Затем требуется снять крышку блока, в котором находится сломанный предохранитель. Внутри агрегата можно увидеть щипцы, предназначенные для дальнейшего демонтажа предохранителя из системы. Если щипцов нет, то можно воспользоваться небольшими плоскогубцами с изоляцией.

  • С помощью инструмента нужно вынуть сгоревший предохранитель. Найти его можно по цвету корпуса (он будет темнее остальных), а также по схеме, которая имеется на каждой крышке.
  • Испорченный предохранитель необходимо заменить на точно такой же, только новый. Для этого у большинства автовладельцев с собой имеется запас дополнительных предохранителей.

Когда будет осуществлена замена, крышку нужно вернуть на место, к аккумулятору подключить клеммы и завести мотор. Если автомобиль заработает без проблем, значит, неисправным был только предохранитель. Если же нет, то лучше обратиться за помощью профессионалов для определения дополнительной причины поломки.

Читать еще:  Форум тойота королла 180 кузов

Таким образом, Toyota RAV4 – автомобиль, оборудованный двумя основными блоками предохранителей и одним дополнительным. Благодаря наличию данных элементов обеспечивается безопасная и бесперебойная работа транспортного средства. А любая поломка предохранителя или реле может быть устранена собственноручно и в довольно-таки короткие сроки.

Изучаем блоки предохранителей Рав 4 3 поколения

Реле и предохранители Рав 4 3 поколения (2005 – 20012) обеспечивают безопасную эксплуатацию электрического оборудования. Блок плавких вставок расположен в салоне и 2 под капотом. Далее детально рассмотрим, где находится каждый отдельный блочок, из каких элементов состоит.

Блок предохранителей Toyota Rav 4 XA30 в салоне

Салонный блок предохранителей Рав 4 находится под рулевой колонкой справа от рычага открывания капота. Он состоит из следующих плавких вставок:

  • 1, 10, 25, 28 – не задействован;
  • 2 – подогрев кресел (15А);
  • 3 – дворники лобового стекла (25А);
  • 4 – задний стеклоочиститель (15А);
  • 5 – омывающее устройство для стекол (15А);
  • 6 – ABS, ESP, ASR, EDS, 4WD, охлаждающий вентилятор радиатора, кондиционер, ЭБУ кузова, люк, салонное зеркало заднего вида с функцией автоматического затемнения, габариты, стоповые огни, ЭУР, отопитель салона, часы, обогрев пространства щеток передних дворников, очистительная система для фар, функция отмены включения сцепления;
  • 7 – обогрев заднего стекла, кондиционер;
  • 8 – вход для подключения диагностического оборудования (7,5А);
  • 9 – ABS, ESP, ASR, EDS, стоповые огни, дополнительная лампа стопа, блокиратор ручки КПП, впрыск топливной смеси – многоточечный, последовательный многоточечный MPI;
  • 11 – центральный замок, ЭБУ кузова (25А);
  • 12 – предохранитель прикуривателя и ACC (25А);
  • 13 – 4WD с электронным распределением нагрузки (7,5А);
  • 14 – передние противотуманки (15А);
  • 15 – пусковой комплекс (7,5А);
  • 16 – передние, задние противотуманки, габариты, подсветка регистрационного номера;
  • 17 – часы, мультимедиа, подсветка приборной панели (7,5А);
  • 18 – зарядная система, огни заднего хода;
  • 19, 20, 21 – стеклоподъёмники передних, задних дверей (20А);
  • 22 – люк (25А);
  • 23 – прикуриватель (15А);
  • 24 – блокиратор ручки КПП, мультимеда, ЭБУ кузова, внешние зеркала с электрическим приводом, часы, розетки (7,5А);
  • 26 – подогрев внешних зеркал;
  • 27 – розетка (15А);
  • 29 – задние противотуманки;
  • 30 – габариты, пусковой узел, подушки безопасности, MPI (7,5А);
  • 31 – приборная панель (7,5А).

Номинальный ток вставок 6, 7, 9, 16, 18, 26 и 29 элемента составляет 10А.

В составе салонного монтажного блочка, также предусмотрены два релейных, первый состоит из трех электропредохранителей и реле:

  • 1 – стеклоподъемники;
  • 2 – обогревательная система заднего стекла, MIR HTR;
  • 3 – электрический привод кресел;
  • R1 – зажигание;
  • R2 – климат контроль;
  • R3 – поворотники, аварийная сигнализация.

Номинальный ток плавкой ставки всех трех электропредохранителей составляет 30 Ампер.

Второй блочок реле Тойота Рав 4 состоит из следующих элементов:

  • R1, R2 – стартер;
  • R3, R4 – противотуманки спереди, сзади;
  • R5 – дополнительное реле;
  • R6 – розетка.

Блоки предохранителей Рав 4 XA30 под капотом

В моторном отсеке Rav 4 смонтировано два блока электропредохранителей. Рассмотри, где расположены, какие электрические цепи они защищают.

Первый узел защитных вставок находится у правого крыла Rav 4 2009, а второй у левого – в районе аккумуляторной батареи.

Первый блочок плавких вставок (у правого крыла)

Монтажный блок Рав 4 2010 года имеет следующую компоновку:

  • 1, 2, 3, 7, 8, 12, 17, 21, 28 – не задействован;
  • 4 – кондиционер, электрические подъемники стекол (7,5А);
  • 5 – мультимеда и зарядка (7,5А);
  • 6 – блокиратор рулевого колеса с без ключевым пуском (20А);
  • 9 – мультимедийный комплекс (20А);
  • 10 – ЭБУ кузова, ЭУР, программа дистанционного управления и запуска без ключа, приборная панель, часы, навигатор, мультимеда, приборы измерения (10А);
  • 11 – подсветка зоны ног, индивидуальных зеркал, замка зажигания, пусковой кнопки силового агрегата, салона, кнопки Engine Start Stop, пространства в багажнике (10А);
  • 13, 14 – левый, правый дальний свет (10А);
  • 15, 16 – левый, правый ближний свет (10А);
  • 18 – розетка на 115 Вольт (15А);
  • 19 – фишка для электропроводки прицепа (30А);
  • 20 – дополнительный обогревательный узел (25А);
  • 22 – обогрев пространства щеток передних дворников (20А);
  • 23 – кондиционер (50А);
  • 24, 25, 26 – дополнительная отопительная система 840, 300W (50, 30А);
  • 27 – HEAD LL, RL, LH, RH (50А);
  • 29, 30 – охлаждающий вентилятор радиатора (30А);
  • 31 – очистительная система фар (30А).

Также в нем присутствуют реле:

  • R1 – рычаг переключения света;
  • R2 – ближний свет;
  • R3, R4, R10 – ДХО;
  • R5, R6, R7 – охлаждающий вентилятор радиатора;
  • R8 – не задействован;
  • R9 – обогрев пространства щеток передних дворников;
  • R11, R12, R13 – дополнительный отопительный узел.

Плавкие вставки во втором корпусе моторного отсека (у левого крыла)

Блок реле и предохранителей Рав 4 2011 года состоит из следующих элементов:

  1. R1, R3 – ESP;
  2. R2 – не задействован;
  3. R4 – зажигание;
  4. R5 – ABS;
  5. R6 – компрессорная муфта;
  6. R7 – бензонасос.
Читать еще:  Новые модели тойота ленд крузер

  • 1 – система управления клапанами (30А);
  • 2 – мультимедийный комплекс (30А);
  • 3, 7 – система пуска (30, 7,5А);
  • 4 – MPI, функция запуска силового агрегата (15А);
  • 5 – световая аварийная сигнализация (10А);
  • 6, 9, 10 – MPI (10А);
  • 8, 17 – не задействован;
  • 11 – MPI (7,5А);
  • 12 – устройство для обогрева мотора перед запуском (80А);
  • 13 – ЭУР (60А);
  • 14 – DOME, RAD NO.1, ECU−B и B2 (80А);
  • 15 – ABS 1, 2, TOWING, CDS, RDI, HTR (120А);
  • 16 – A/F, EFl MAIN, EDU, HORN (50А);
  • 18, 19 – ABS, ESP, ASR, EDS (30, 50А);
  • 20 – EFI NO.1, 2, 3, MPI (20А);
  • 21 – Horn (10А);
  • 22, 23 – MPI (25, 20А).

Меняем предохранители правильно

Столкнуться с перегоранием плавкой вставки может каждый автовладелец Rav 4. Рассмотрим, как правильно выполнить замену предохранителя.

Первоначально понадобится выявить поврежденный элемент. Для этого анализируются перечень отказавшего в работе электрического оборудования, после чего по представленным выше перечням определяется отказавший элемент. Он извлекается из посадочного гнезда специальными щипцами или руками. Предварительно откидывается минусовая клемма от аккумулятора.

В дальнейшем обязательно выявляется и устраняется причина перегорания вставки. Остается вставить новый защитный элемент идентичный по токовому номиналу.

Заключение

На Тойота Рав 4 3 поколения предусмотрено три блока предохранителей и два релейных. Замену поврежденных элементов можно выполнить самостоятельно, соблюдая меры предосторожности.

Предохранители и реле Toyota RAV4 (XA40), 2012 — 2019 г.в.

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и в моторном отсеке. Информация подходит для моделей Тойота РАВ4 (XA40) 4 поколения 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 года выпуска.

В моторном отсеке


Расположение компонентов: 1. Блок предохранителей; 2. Блок управления двигателем; 3. Блок управления свечами накала; 4. Блок управления генератором; 5. С Октября 2015: Блок управления вентилятором; 6. Реле очистителей фар; 7. Блок управления коробкой передач; 8. Блок реле; 9. Блок управления форсунками; 10. Контроллер бесступенчатого подъема клапанов; 11. Актуатор тормозов; 12. Реле свечей накала; 13. С Октября 2015: Реле подогрева топлива

  • 2AR-FE: Датчик расхода воздуха, топливный насос, задний кислородный датчик
  • Дизель: предохранители: «EFI NO.1», «EFI NO.2»
  • 3ZR-FE: Датчик расхода воздуха, VSV, ACIS VSV, задний кислородный датчик, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
  • 3ZR-FAE: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
  • 2AR-FE: Датчик расхода воздуха, VSV, ACIS VSV1AD-FTV: Датчик расхода воздуха, масляный клапан, EDU, ADD FUEL VLV, EGR, система старт-стоп, свечи накала
  • 2AD-FTV, 2AD-FHV: EDU, ADD FUEL VLV, EGR, датчик расхода воздуха, VNT E-VRV
  • 3ZR-FAE: Датчик расхода воздуха, VSV, ACIS VSV, задний кислородный датчик, система старт-стоп
  • 2AR-FE: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
  • 3ZR-FE, 2AD-FTV, 2AD-FHV: Датчик расхода воздуха
  • До Октября 2015:Галогеновые лампы: Ближний левый свет, корректор фар
  • С Октября 2015: Ближний левый свет, корректор фар
  • До Октября 2015:Дизель, (3ZR-FAE с Апреля 2015): ↓
  • С Октября 2015:Кроме 2WW: Предохранители: «ABS NO.1», «ABS NO.2», «RDI FAN», «FAN NO.1», «S/HTR R/L», «DEICER», «FOG FR», «S/HTR R/R», «CDS FAN», «FAN NO.2», «HTR», «STV HTR», «TOWING-ALT», «HWD NO.1», «HWD NO.2», «H-LP CLN», «DRL», «PTC HTR NO.1», «PTC HTR NO.2», «PTC HTR NO.3», «DEF», «NOISE FILTER», «STOP», «S/ROOF», «AM1», «OBD», «D/L NO.2», «FOG RR», «D/L BACK», «P/OUTLET NO.1», «DOOR D», «DOOR R/R», «DOOR R/L», «WIP RR», «WSH», «GAUGE», «WIP FR», «SFT LOCK-ACC», «P/OUTLET NO.2», «ACC», «PANEL», «TAIL», «D/L NO.2», «EPS-IG», «ECU-IG NO.1», «ECU-IG NO.2», «HTR-IG», «S-HTR LH», «S-HTR RH», «IGN», «A/B», «METER», «ECU-IG NO.3»
  • Дизель: Блок управления двигателем (EDU)
  • Бензин: Топливный насос (C/OPN)
  • 2WW: Топливный насос (FUEL PMP)
  • До Октября 2015: Фары (H-LP)
  • С Октября 2015: Диммер
  • До Октября 2015: Диммер
  • С Октября 2015:Кроме 2AR-FE: Фары (H-LP)
  • 2AR-FE: Фары / дневные ходовые огни (H-LP/DRL)

В салоне


Расположение компонентов: 1. Левый руль: Реле освещения салона (DOME CUT); 2. Блок управления корректором фар; 3. Блок предохранителей / Блок управления электрооборудованием кузова; 4. Актуатор блокировки руля; 5. Блок управления усилителем рулевого управления; 6. Блок реле; 7. Блок управления навигацией; 8. Блок управления полным приводом; 9. Блок управления парктроником (Clearance Warning); 10. Блок управления системами помощи водителю; 11. Блок сетевого шлюза; 12. Реле стеклоочистителя; 13. Блок управления системой старт-стоп; 14. Блок управления селектора коробки передач; 15. Блок управления подушками безопасности; 16. Распределительный коннектор; 17. Усилитель кондиционера; 18. Распределительный коннектор; 19. Правый руль: Реле двойной блокировки дверей

Предохранители и реле Toyota Rav4 3

Рассмотрены автомобили Toyota Rav4 CA30W 2005, 2006, 2007, 2008, 2009. 2010, 2011, 2012 года выпуска.

Блок предохранителей, реле и плавких вставок в моторном отсеке.

Расположение (слева и справа): на изображении цифра 1.

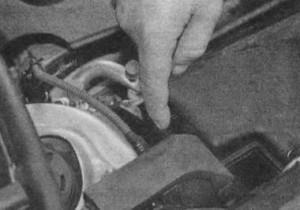

Для доступа к элементам монтажных блоков под капотом отожмите фиксатор в задней части блока и снимите крышку.

Читать еще:  Как отличить оригинальное масло тойота 5w40

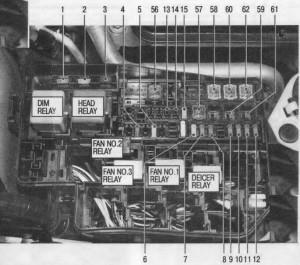

Монтажный блок, расположенный правее (по направлению движения)

Обозначение (сила тока)

Система кондиционирования воздуха, система доступа и пуска двигателя без ключа, электростеклоподъемкики

Блокировка вала рулевой колонки

Аудиосистема, система навигации

Освещение салона, лампы подсветки выключателей

Левая фара (дальний свет)

Правая фара (дальний свет)

Левая фара (ближний свет)

Правая фара (ближний свет)

Автономный обогреватель салона

Обогрев ветрового стекла :

Система кондиционирования воздуха

Электровенталятор радиатора системы охлаждения

Система снижения токсичности отработавших газов

Электровенталятор радиатора системы охлаждения

Система снижения токсичности отработавших газов

Реле дальнего света фар

Реле ближнего света фар

Реле элеировенталятара радиатора

Реле элеировенталятара радиатора

Реле элеировенталятара радиатора

Реле обогрева ветрового стекла

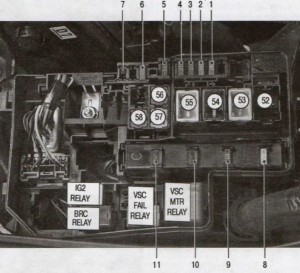

Блок под капотом, расположенный слева (по направлению движения)

Назначение элементов блока рав4.

Обозначение (сила тока)

Система управления двигателем, система доступа и пуска двигателя без ключа, система зажигания, стартер

Система управления двигателем, система доступа и пуска двигателя без ключа, система зажигания

Указатели поворота и аварийная сигнализация

Круиз-Контроль, система управления АКП, система управления двигателем

Система управления двигателем, система доступа и пуска двигателя без ключа, система зажигания

Круиз-контроль, шлема управления АКП, система управления двигателей

Стартер (на автомобилях, не имеющих системы доступа и пуска двигателя без ключа)

Круиз-контроль, шлема управления АКП, система управления двигателем

Система доступа и пуска двигателя без ключа, звуковые сигналы, противоугонная сигнализация

Блок управления электрооборудованием кузова, электроусилитель рулевого управления, управление замками дверей, система доступа и пуска двигателя без ключа, часы, аудиосистема, блокировка вала рулевой колонки, освещение салона, лампы подсветки выключателей, автономный обогреватель салона, обогрев ветрового стекла, фары

Автоматическое включение света фар, генератор, система доступа и пуска двигателя без ключа, противотуманные фары, корректор фар, лампы подсветки выключателей, электростеклоподьемники, задние противотуманные фонари, задние фонари

Круиз-контроль, система управления АКП, система управления двигателем, система доступа и пуска двигателя без ключа, звуковые сигналы, противоугонная сигнализация

ABS, система помощи при движении под уклон DAC, система помощи при трогании на подъеме, VSC, TRC

ABS, система помощи при движении под уклон DAC, система помощи при трогании на подъеме, VSC, TRC

Реле системы управления двигателем

Реле гидроэлектронного модуля ABS

Реле системы курсовой устойчивости (VSC)

Реле системы курсовой устойчивости (VSC)

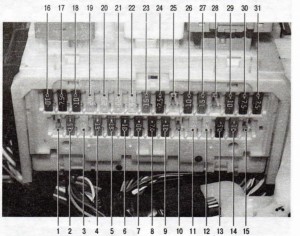

Блок предохранителей в салоне toyota rav4 iii.

Блок находится в левой части панели приборов снизу под пластиковой крышкой.

Для доступа к предохранителям нажмите на фиксатор

откиньте вниз крышку блока и снимите ее

Схема расположения предохранителей в блоке.

Номер предохранителя (сила тока)

Система управления двигателем, передние очиститель и омыватель ветрового стекла

Задние очиститель и омыватель стекла двери задка

Очистители и омыватели стекол

Система включения полного привода, ABS, система кондиционирования воздуха, система автоматического затемнения зеркал заднего ви­да, система автоматического включения фар, часы, круиз-контроль, управление замками дверей, система помощи при движении под ук­лон DAC, система доступа и пуска двигателя без ключа, электроусилитель руля фары, омыватель фар, система помощи при трогании на подъеме, внутреннее освещение иммобилизатпр, система напоминания о невыключенном освещении, электростеклоподъемники, электровентиляторы радиатора, люк в крыше, стоп-сигналы, противоугонная сигнализация, система контроля давления в шинах, VSC, TRC

Система кондиционирования воздуха, обогрев зеркал заднего вида, обогрев стекла двери задка, указатели поворота и аварийной сигнализации

Система включения полного привода, ABS, круиз-контроль, система помощи при движении под уклон DAC, система управления АКП, система управления двигателем, система доступа и пуска двигателя без ключа, система помощи при трогании на подьеме, стоп-сигналы, VSC, TRC

Управление замками дверей, система доступа и пуска двигателя без ключа

Система доступа и пуска двигателя без клоча

Система включения полного привода

Противотуманные фары, корректор фар, лампы подсветки выключателей, задние противотуманные фонари, задние фонари

Лампы подсветки выключателей, задние фонари

Система включения полного привода, аудиосистема, фонари света заднего хода, генератор, круиз-контроль, система управления АКП, навигация, парковка.

Предохранитель прикуривателя тойота рав 4

Аудиосистема, система кондиционирования воздуха, система автоматического включения фар, часы, управление замками две­рей, система доступа и пуска двигателя без ключа, фары, освещение салона, иммобилизатор, система напоминания о невы­ключенном освещении, система навигации, розетки для электроприборов, злектростеклоподъемники, электропривод зеркал заднего вида, люк в крыше, противоугонная сигнализация, система помощи при парковке

Обогрев зеркал заднего вида, обогрев стекла двери задка

Розетки для электроприборов

Задние противотуманные фонари

Круиз-контроль, система управления АКП, система управления двигателем, иммобилизатор, система доступа и пуска двигате­ля без ключа, система безопасности SRS

Система включения полного привода, ABS, система кондиционирования воздуха, генератор, комбинация приборов, круиз контроль, система помощи при движении под уклон DAC, система управления АКЛ, систем управления двигателем, система до­ступа и пуска двигателя без ключа, электроусилитель рулевого управления, противотуманные фары, фары, система помощи при трогании на подъеме, лампы подсветки выключателей, освещение салона, иммобилизатор, система напоминания о невы­ключенном освещении, электровенгилягоры радиатора системы охлаждения, задние противотуманные фонари, сигнализация положения ремней безопасности, система безопасности SRS, задние фонари, система контроля давления в шинах, VSC, TRC

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
×
×
×
×
