Схема подключения противотуманок шевроле нива

Содержание

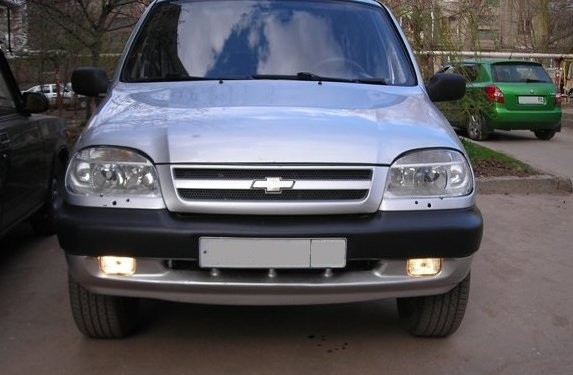

Противотуманки на Ниву Шевроле

Внедорожник Нива Шевроле с завода комплектуется стандартными ПТФ (противо-туманными фарами). В настоящее время сложно себе представить поездку на автомобиле без дополнительного освещения. Если ранее ПТФ на автомобилях использовались только во время тумана, сумерков или дождя, то сейчас водители используют их как дополнительный свет в ночное время. Также распространено использование ПТФ в дневное время, как дополнительная световая сигнализация для встречных водителей. Поэтому актуальным остается вопрос оснащения автомобиля Шевроле Нива таким дополнительным освещением. Именно оснащения, потому как не все комплектации Шеви Нива имеют встроенную оптику ПТФ. Рассмотрим составляющие такого освещения, установку и рестайлинг для автомобиля Нива Шевроле.

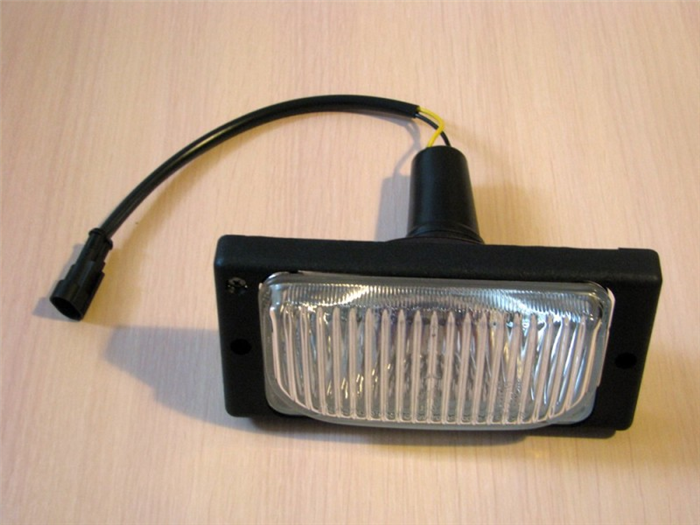

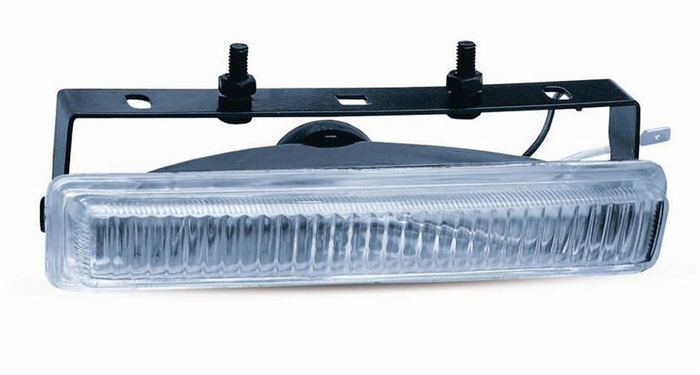

Что представляют собой ПТФ

На Шниве данная оптика представляет собой прямоугольную форму с вмонтированными внутри галогенными лампами мощностью 35W. Размещаются они по стандартной схеме ниже основных фар, что необходимо для снижения ослепления встречных водителей и проникновения света сквозь туман. Если основной свет предназначен для освещения дорожного полотна, то ПТФ имеют основное назначение в том, чтобы выделить автомобиль на трассе при пониженной видимости на дальнем расстоянии и освещать дорогу в тумане.

Питание поступает от автомобильной сети постоянного напряжения 12В. Кнопка включения располагается в салоне Шнивы и имеет вид фары с направленными вниз стрелочками. Даже те модели, в которых по стандарту не комплектуются ПТФ, имеется разъем для монтажа кнопки включения. Также согласно безопасности эксплуатации, сеть, питающая данную оптику, состоит из реле и предохранителя, предназначенного для защиты проводки от перегрева. Если этих элементов нет, то необходимо обязательно приобрести, если рассчитывается установка ПТФ.

Внутри конструкция основывается на линзовой оптике, что позволяет на 100% справляться с функцией освещения дорожного покрытия в тумане. Осветительная лампа имеет цоколь типа Н4, что позволяет устанавливать ксеноновое освещение. Снаружи оптика покрыта защитным стеклом, которое не допускает запотеваний и не снижает качества освещения.

Как установить туманки на Ниву Шевроле

Итак, если необходим рестайлинг или доукомплектация автомобиля Нива Шевроле, а именно установка ПТФ, то здесь все очень просто. Даже если Шнива не оснащена таким видом оптики, то абсолютно все модели имеют в наличии подготовку. К подготовке относится уже готовая проводка, места для установки реле, кнопки и место на бампере. Поэтому необходимо для начала приобрести весь перечисленный материал и приступать к делу:

  1. Обесточивается автомобиль. Снимается панель приборов для обеспечения доступа к подключению кнопки.
  2. Под панелью находится свободная фишка, обмотанная изолентой. Именно она нам и необходима.

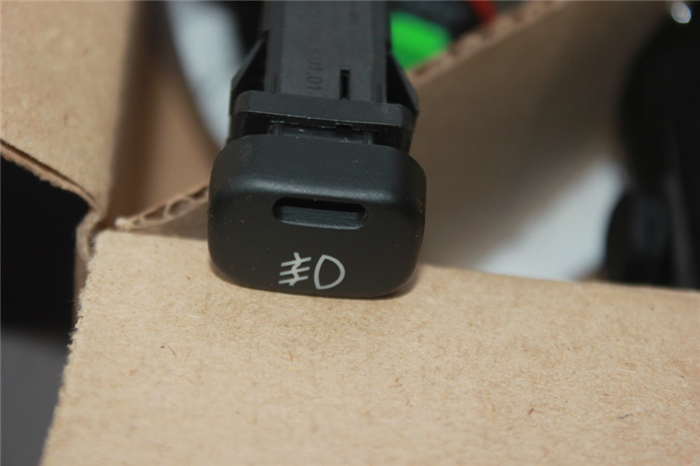

  3. Устанавливаем кнопку в панель и подключается фишка.
  4. Далее перебираемся к блоку управления, где размещены реле. Находим свободную колодку, которая расположена второй по счету слева, и устанавливаем в нее новую релюшку.
  5. Теперь приступаем, непосредственно, к подключению. Выводится проводка с фишкой для подключения через подкрыльные отверстия кузова к переднему бамперу.
  6. Итак, схема подключения разведена. Теперь осталось последнее – установка ПТФ в передний бампер.
  7. На Нива Шевроле уже готовы отверстия для установки ПТФ стандартного типа. Необходимо только с помощью креплений их установить и все готово.
  8. Остается подключить противотуманки и проверить их исправность работы.

Схема подключения

У большинства автомобилистов возникает вопрос связанный с подключением ПТФ. Поэтому в данном разделе рассмотрим последовательность подключения проводки. Схема подключения имеет следующий вид, представленный ниже.

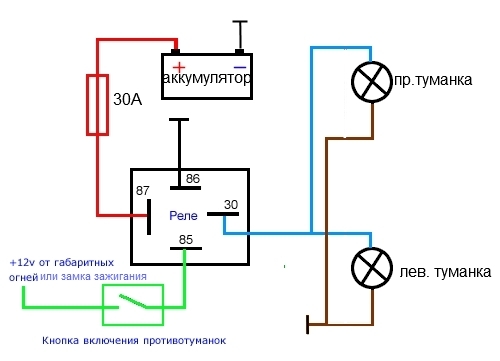

Схема подключения ПТФ

Схема отображает расположение основных элементов для подключения ПТФ. Цифрами 1 обозначаются сами противотуманные фары с рабочими элементами внутри (лампами). Черный провод является массой, подключение которого осуществляется к корпусу автомобиля. Желтый и желто-черный провода через соединительные фишки выводятся к блоку управления. Позиция 2 показывает порядок подключения на монтажном блоке через плавкие предохранители F4 и F14. С блока управления запитывается реле, отвечающее за включение ПТФ. С реле два провода подведены к замыкающим контактам кнопки включения. При ее нажатии подается питание на катушку реле, что, в свою очередь, замыкает контакт 30 (на реле), подавая питание к лампам. Вся схема осуществляет питание от аккумулятора 12В, что показано контактными парами А и В. Схема включения проста и примитивна, с которой справится даже новичок. Но эта же примитивная схема является основой работы оптического устройства. По нумерации контактов на схеме можно провести ремонт при неисправностях туманок.

Лампа для ПТФ

Немаловажным вопросом является и установка ламп в туманки для Нивы Шевроле. В стандартной комплектации туманки установлена галогенная лампа накаливания мощностью 35W. Но такая лампа не может давать сильный световой поток по природе слабой мощности, поэтому многие водители стремятся установить в ПТФ другие виды ламп, такие, как ксеноновые или светодиодные. Большой популярностью пользуются именно ксеноновые, но они обуславливают установку дополнительного пускового блока. Световой поток лампа издает за счет инертного газа и специальной нити накала, который во много раз превосходит старые добрые галогенки. Свет у ксеноновой лампы пронзает даже густой туман за счет интенсивности потока.

Читать еще:  Как проверить шаровую опору нива шевроле

Важно! Лампа большой мощности перегружает электронику и аккумулятор, поэтому не рекомендовано оснащать автомобиль свыше четырех ламп мощностью 55W, особенно устанавливать дешевые китайские ксеноны.

Светодиодная лампа имеет не столь мощный поток, но она потребляет незначительную мощность в сравнении с галогенками и ксеноновыми. Стоимость ксеноновых ламп остается максимальной за счет дополнительного балластного блока управления и максимальной производительности.

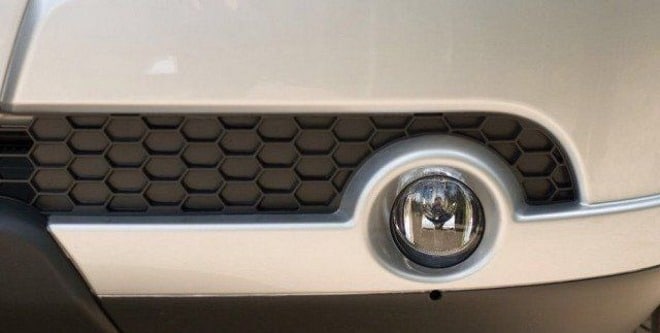

ПТФ для Шевроле Нива Бертоне

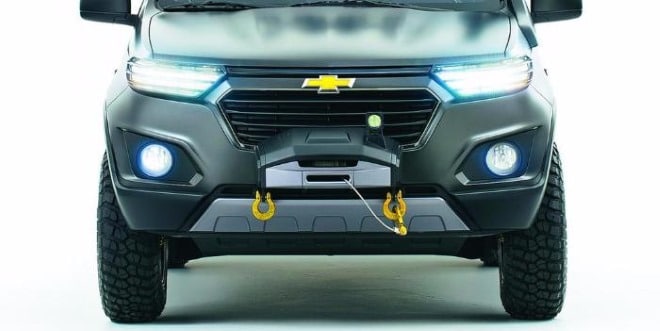

Шнива с 2009 года получила обновление от западного бренда марки Бертоне. Теперь в базовую комплектацию устанавливаются туманки непрямоугольной формы, а круглой. Круглая форма придает большей компактности и индивидуальности. Также последовало изменение и плотности стекла, которому теперь нестрашны мелкая щебень и незначительные преграды. Обновление от Bertone существенно изменило внешний дизайн Шевроле Нивы, узнать которую можно только по форме кузова и передним главным фарам.

Туманки в рестайлинговой Шниве

Наличие противотуманок на внедорожнике Нива Шевроле является залогом безопасной езды по бездорожью и не только. Даже если базовая комплектация Шнивы не имеет в наличие ПТФ, то нелишним будет подарить своему авто немного обновления и безопасности.

Особенности и установка противотуманных фар на Ниву Шевроле

Базовая комплектация практически любого автотранспорта требует доработки. Большинство водителей начинают с установки противотуманных фар на Ниву Шевроле для лучшей видимости. Этот вопрос особенно актуален для тех регионов, где повышенный показатель влажности. В утреннее и вечернее время суток автомобилистам сложно ориентироваться на дороге из-за тумана. Противотуманки сделают экстерьер машины более современным, повысят видимость за рулем при плохих погодных условиях, и не будут слепить ярким светом других водителей.

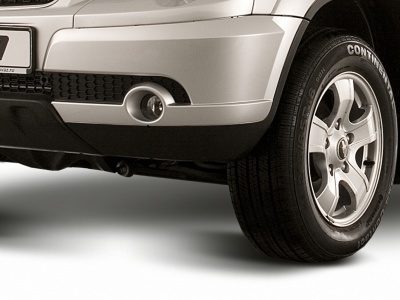

ПТФ на Ниву Шевроле

Такие устройства на Шевроле чаще всего монтируются водителями самостоятельно. ПТФ – противотуманные фары с особыми лампами, которые светят не так ярко, как стандартные приборы, но улучшают видимость, когда на улице дождь, туман, вьюга. В базовой комплектации их нет. Перед работой необходимо изучить, где находится блок-фара, реле, с чего начинать разборку авто, какой инвентарь потребуется, как проводится снятие, установка и подключение устройства.

Необходимые инструменты и материалы

Блок-фара используется для подачи световых сигналов внимания, а специальный стекольный элемент позволяет освещать трассу при плохой видимости. Чтобы провести монтаж противотуманок на Шевроле Нива, необходимо подготовить комплект инструментов, сопутствующие материалы и изучить схему подключения ПТФ. Список инвентаря:

  • набор отверток;
  • головка на 10;
  • ключ на 20;
  • пассатижи;
  • изолента;
  • нож.

Несмотря на то, что в Ниве нового поколения устанавливаются многофункциональные устройства освещения, замена фар на противотуманный вариант актуальна.

Схема подключения

Установка противотуманных фар состоит из нескольких этапов. Как разбирать, менять, подключить ПТФ мы рассмотрим далее. На схеме необходимо при помощи переходников подключить к колодке клавиши обогрева, где:

  • черный – масса;
  • синий – подсветка;
  • оранжевый – зажигание.

Предохранители обозначаются маркировкой F4 и F14. Подключаются бело-синие провода.

Где находится реле противотуманных фар

Чтобы понять, как разобрать конструкцию и добраться до противотуманной фары, важно знать, где расположено реле. Проводка реле имеет красный цвет кабеля с переходником. Фрагмент расположен рядом с торпедой. Для доступа требуется снять щиток приборов.

Замена ламп в противотуманках

Если требуется заменить стекло или установить ПТФ в сборе, то нужно требуется разборка, снятие, установка. Инструкция:

  1. Отсоединить минусовую клемму от аккумуляторной батареи.
  2. Снять решетку радиатора.
  3. Отключить колодку с проводами и питание с гидрокорректора предварительно зажав фиксатор.
  4. Выкрутить болты с блока, снять фарную накладку.
  5. Снять бампер, изъять крепежи, удерживающие блок-фару.
  6. Вытащить фару из посадочного места.

Обратная сборка выполняется по аналогичному алгоритму. После установки туманного элемента на Шевроле необходима регулировка света.

Лампы для ПТФ

Главное, разобраться с проводкой, чтобы выполнить правильное подключение. Все провода спрятаны в черную гофру. Алгоритм:

  1. Найти кнопку на колодке, которая отвечает за обогрев стекла. В пучке она третья по счету, обозначена значком +.
  2. Зажать провод с плюсом и желто-зеленый провод зажигания.
  3. При участии переходников выполнить подключение методом протяжки проводков. Притянуть ПТФ переднего бампера до реле.
  4. Протянуть два провода от монтажного блока в подкапотное пространство. Прикрутить ПТФ на Шевроле Ниве: L – направо, R –налево.

После того как фары установлены, важно протереть стекло спиртовым средством, чтобы удалить загрязнения.

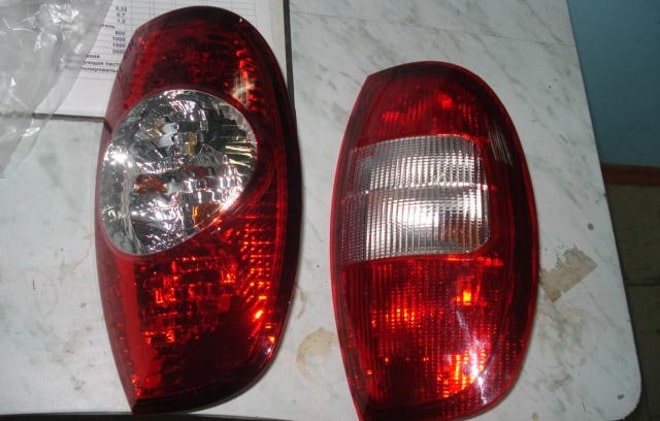

Задние ПТФ

Снятие и установка заднего фонаря проходит аналогично предыдущей инструкции, но есть некоторые нюансы, особенно в начале процесса. Алгоритм:

  1. Снимаются крепежи в нижней части бампера и внутри арки крыла.
  2. Откручиваются две гайки, чтобы снять грязезащитный щиток.
  3. Чтобы снять фару, требуется отжать два фиксатора колодки проводов от лампы.

Лампочка выкручивается против часовой стрелки. Если помимо фонаря требуется демонтаж корпуса, крестовой отверткой снимаются три болта, которые соединяют фару с бампером.

Возможные проблемы и пути их решения

Даже если установка прошла строго по инструкции, во время езды водитель может обнаружить, что фары освещают дорогу некорректно. После ремонтных работ важно проводить регулировку освещения. Для решения проблемы потребуется набор оптических приборов или ровная площадка со специальным экраном.

Регулировка фары проводится вращением болта. Он поворачивает оптический элемент в горизонтальной плоскости. Важно добиться показателя в 625 кд в направлении 3º вверх от положения светотеневой границы. Ось отсчета должна быть не ниже 0,5% в вертикальном направлении от значения угла 69. Дополнительно после регулировки можно провести замер силы светового освещения.

Если требуется замена стекла фары, то после отсоединения элемента от корпуса прозрачное полотно выдавливается из резинок уплотнителя. Для удобства можно применить нож, которым легко поддеть край фарного автостекла.

Противотуманки на Ниву Шевроле

С завода Нива Шевроле комплектуется противотуманными фарами, так как в реалиях современного мира тяжело себе представить какую-либо поездку без дополнительного освещения. Раньше автомобилист использовал птф только во время плохих погодных условиях, сейчас их используют и в ночное время суток как дополнительный свет, но и в дневное время их так же используют в виде световой сигнализации для встреченных машин.

Читать еще:  Тест драйв шевроле спарк

Что из себя представляет противотуманные фары

Данной оптикой комплектуют автомобили Шевроле Нива, противотуманные фары у них представлены в виде треугольника в них монтируются галогенные фары, мощность которых 35W. Устанавливаются они ниже главных фар, что снижает ослепление встречных автомобилей, и способствует лучшему проникновению света сквозь туман. То есть если основная задача главных фар в том, что они помогают освещать дорожное полотно, а вот ПТФ выделяют автомобиль на дороге во время плохих погодных условиях, и освещают дорогу при тумане. Электричество подается на них от сети автомобиля, напряжение которого 12В. Включаются они специальной кнопкой, расположенной в самом салоне, где изображены фары, направленные вниз стрелочкой. Чтобы защитить проводку, устанавливают предохранитель с реле. Основой данной конструкции лежит линзовая оптика, что на 100% справляется с основной функцией освещения дороги во время тумана.

Как правильно установить туманки

Если требуется сделать рестайлинг, или доукомплектовать автомобиль Нива Шевроле, данным оборудованием, в данном внедорожнике есть все подготовки для этого, а именно: готовая проводка, место на бампере, место куда устанавливается реле. Когда все необходимое приобретено, можно переходит к установке:

Обесточиваем автомобиль, снимаем панель приборов, чтобы получить доступ к кнопке

  1. Под самой панелью находим свободную фишку, которая обмотана изолентой
  2. Берем кнопку подключаем к фишке и устанавливаем ее в панель
  3. Релюшку устанавливаем в свободную колодку, в самом блоке управления
  4. К переднему бамперу выводим и подключаем проводку с фишкой
  5. Устанавливаем ПТФ в бампер при помощи специальных креплений
  6. Подключаем противотуманки и проверяем их работоспособность

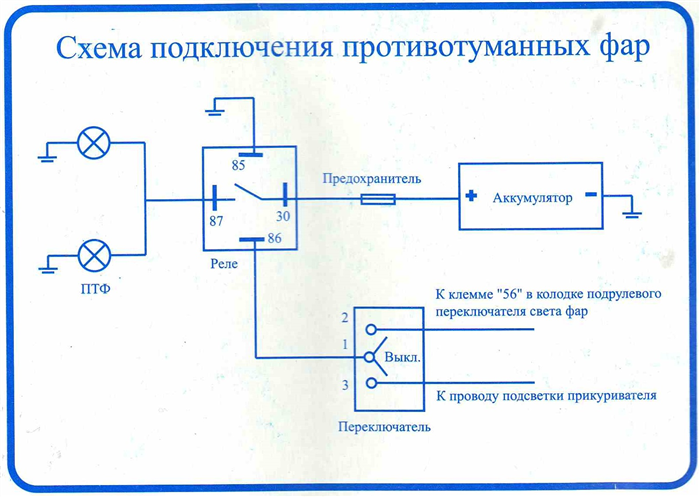

Схема как правильно подключать

Если возникают вопрос как правильно подключать, для этого ниже представлена схема, как это сделать правильно.

Данный прибор является вашим залогом безопасного движения по дорогам с плохой видимостью. И даже если в друг по каким-либо причинам они отсутствую на вашем внедорожнике вы всегда сможете доукомплектовать его, так для этого все предусмотрено в нем.

Как подключить туманки на шевроле нива

Как подключить птф на Шевроле Ниву

Кнопка + реле + предохранитель для подключения ПТФ и других устройств автомобиля


Свет у ксеноновой лампы пронзает даже густой туман за счет интенсивности потока. F4 10 А — резервный предохранитель.

Скидка% на запчасти и аксессуары для иномарок в магазинах «Академия Плюс».

F18 25 А — электродвигатель печки и его переключатель.

Кнопка включения располагается в салоне Шнивы имеет вид фары с направленными вниз стрелочками. Реле противотуманок шевроле нива новые предохранители и реле в порядке, обратном снятию. Если при управлении стеклоподъёмником стекло опускается, но не поднимается или наоборотпроверьте кнопку на двери.

Сама схема предохранителей и количество элементов на нем, может различаться в зависимости от комплектации и года выпуска.

Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель и сами лампы, их разъёмы и проводку. F2 7,5 А — ближний свет в левой фаре.

F3 10 А — дальний свет в левой фаре, контрольная лампа включения дальнего света фар на приборной панели. F4 10 А — резервный предохранитель. F5 30 А — электрические стеклоподъемники передних дверей и их реле.

Если при управлении стеклоподъёмником стекло опускается, но не поднимается или наоборот , проверьте кнопку на двери. При опускании и поднимании разная полярность и направление вращения двигателя. Также дело может быть в механизме стеклоподъёмника. Чтобы добраться до него, нужно снять обшивку двери.

Проверьте, чтобы механизм нигде не закусывало и шестерёнки были целые, без сломанных зубьев. При наличии проблем можно заменить весь привод электростеклоподъёмника на новый. F6 15 А — блок управления блокировкой дверных замков.

Если у вас перестали открываться двери, одна или несколько, проверьте этот предохранитель.

реле и предохранители

Электродвигатель омывателя ветрового стекла. Реле обогрева заднего стекла обмотка.

Реле очистителя заднего стекла. Электродвигатель очистителя заднего стекла.

Электродвигатель омывателя заднего стекла. Блок управления блокировкой дверей F19 10 A Реле-прерыватель указателей поворота и аварийной сигнализации в режиме указания поворота.

Контрольная лампа включения блокировки дифференциала F20 Задние противотуманные фонари Рисунок 9. Устанавливаем кнопку в панель и подключается фишка. Далее перебираемся к блоку управления, где размещены реле. Находим свободную колодку, которая расположена второй по счету слева, и устанавливаем в нее новую релюшку.

Теперь приступаем, непосредственно, к подключению. Выводится проводка с фишкой для подключения через подкрыльные отверстия кузова к переднему бамперу. Итак, схема подключения разведена.

Инструкция — как подключить противотуманки через реле и кнопку на примере Шевроле Нива

Теперь осталось последнее — установка ПТФ в передний бампер. Необходимо только с помощью креплений их установить и все готово.

Остается подключить противотуманки и проверить их исправность работы. Схема подключения У большинства автомобилистов возникает вопрос связанный с подключением ПТФ. Поэтому в данном разделе рассмотрим последовательность подключения проводки.

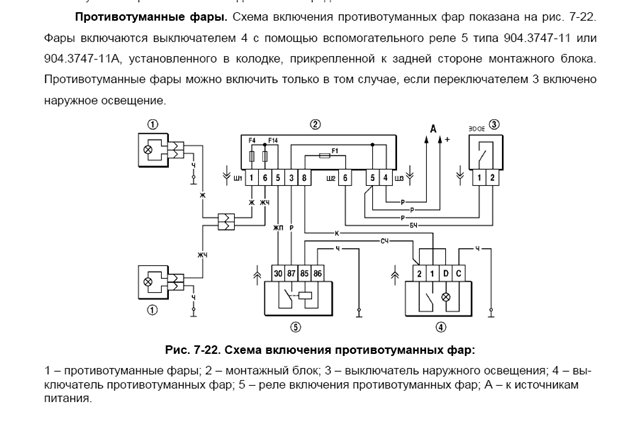

Схема подключения имеет следующий вид, представленный ниже. Цифрами 1 обозначаются сами противотуманные фары с рабочими элементами внутри лампами.

Черный провод является массой, подключение которого осуществляется к корпусу автомобиля. Желтый и желто-черный провода через соединительные фишки выводятся к блоку управления. Позиция 2 показывает порядок подключения на монтажном блоке через плавкие предохранители F4 и F С блока управления запитывается реле, отвечающее за включение ПТФ.

С реле два провода подведены к замыкающим контактам кнопки включения.

Автосвет. Шевроле Нива

При ее нажатии подается питание на катушку реле, что, в свою очередь, замыкает контакт 30 на реле , подавая питание к лампам.

С завода Нива Шевроле комплектуется противотуманными фарами, так как в реалиях современного мира тяжело себе представить какую-либо поездку без дополнительного освещения. Раньше автомобилист использовал птф только во время плохих погодных условиях, сейчас их используют и в ночное время суток как дополнительный свет, но и в дневное время их так же используют в виде световой сигнализации для встреченных машин.

Читать еще:  Сколько масла в коробке передач нива шевроле

Что из себя представляет противотуманные фары

Данной оптикой комплектуют автомобили Шевроле Нива, противотуманные фары у них представлены в виде треугольника в них монтируются галогенные фары, мощность которых 35W. Устанавливаются они ниже главных фар, что снижает ослепление встречных автомобилей, и способствует лучшему проникновению света сквозь туман. То есть если основная задача главных фар в том, что они помогают освещать дорожное полотно, а вот ПТФ выделяют автомобиль на дороге во время плохих погодных условиях, и освещают дорогу при тумане. Электричество подается на них от сети автомобиля, напряжение которого 12В. Включаются они специальной кнопкой, расположенной в самом салоне, где изображены фары, направленные вниз стрелочкой. Чтобы защитить проводку, устанавливают предохранитель с реле. Основой данной конструкции лежит линзовая оптика, что на 100% справляется с основной функцией освещения дороги во время тумана.

Как правильно установить туманки

Если требуется сделать рестайлинг, или доукомплектовать автомобиль Нива Шевроле, данным оборудованием, в данном внедорожнике есть все подготовки для этого, а именно: готовая проводка, место на бампере, место куда устанавливается реле. Когда все необходимое приобретено, можно переходит к установке:

Обесточиваем автомобиль, снимаем панель приборов, чтобы получить доступ к кнопке

  1. Под самой панелью находим свободную фишку, которая обмотана изолентой
  2. Берем кнопку подключаем к фишке и устанавливаем ее в панель
  3. Релюшку устанавливаем в свободную колодку, в самом блоке управления
  4. К переднему бамперу выводим и подключаем проводку с фишкой
  5. Устанавливаем ПТФ в бампер при помощи специальных креплений
  6. Подключаем противотуманки и проверяем их работоспособность

Схема как правильно подключать

Если возникают вопрос как правильно подключать, для этого ниже представлена схема, как это сделать правильно.

Данный прибор является вашим залогом безопасного движения по дорогам с плохой видимостью. И даже если в друг по каким-либо причинам они отсутствую на вашем внедорожнике вы всегда сможете доукомплектовать его, так для этого все предусмотрено в нем.

Chevrolet Niva точно иномарка 2 Как установить противотуманные фары. итоги ремонта.


Установка гораздо проще, если снять колесо. Выводится проводка с фишкой для подключения через подкрыльные отверстия кузова к переднему бамперу. Резать не стал, просто смотал и спрятал за блоком предохранителей.

Так как обладатели Шевроле Нива L не могут наслаждаться наличием передних противотуманок, что усугублено отсутствием…

Теперь можно извлечь последнюю из корпуса, для чего нужно повернуть ее против часовой стрелки. Свет у ксеноновой лампы пронзает даже густой туман за счет интенсивности потока. Кстати провода «-» вроде как из штатного комплекта оказались короткие, пришлось наращивать недостающие 10см обидно.

Пн Июн 03, A — отсутствует «-» подстветки кнопки. К подготовке относится уже готовая проводка, места для установки реле, кнопки и место на бампере.

В блок предохранителей не полез только потому, что было влом его разбирать. Повесил дополнительный штекер реле из набора, для него там как раз место. Дальше все по схеме, если кому интересно. Штекер1 Ш1 блока бредохранителей имеет 8 контактов. Полезная опция на страже безопасности Противотуманные фары у Шевроле Нива присутствуют далеко не во всех комплектациях — чверсии L и LC их лишены.

В случае отсутствия этой полезной опции автомобиль можно доукомплектовать, обратившись в дилерский или любой другой специализированный сервис. Лишним это точно не будет, так как жертвовать своей безопасностью — дело неблагодарное. Заползаем к монтажному блоку. Желтый кабель с уже обжатой клеммой мама просто вставляем в пустой слот в колодке реле.

На два скрученных вместе кабеля, питающих сами фары обжимаем одну клемму папа и соединяем с проводом от колодки реле клемма 86 или 87 — противоположная силовой клемме Провод массы от колодки цепляем на точку слева от блока электропакета рядом с рез. Остался последний провод зеленого цвета, силовой с клеммы 30 реле, который надо подсоединить к постоянному плюсу от аккумулятора. И вот тут у меня вышла заминка.

Вроде бы, согласно схемам, его можно подцепить к любому розовому проводу из жгута, идущего из моторного отсека к монтажному блоку.

На них на всех розовых должен быть постоянный плюс. Поэтому необходимо для начала приобрести весь перечисленный материал и приступать к делу: Снимается панель приборов для обеспечения доступа к подключению кнопки.

Под панелью находится свободная фишка, обмотанная изолентой. Именно она нам и необходима.

Краткая характеристика противотуманных фар у Шевроле Нива

Устанавливаем кнопку в панель и подключается фишка. Далее перебираемся к блоку управления, где размещены реле.

Находим свободную колодку, которая расположена второй по счету слева, и устанавливаем в нее новую релюшку. Теперь приступаем, непосредственно, к подключению. Выводится проводка с фишкой для подключения через подкрыльные отверстия кузова к переднему бамперу. Итак, схема подключения разведена. Кнопка включения располагается в салоне Шнивы и имеет вид фары с направленными вниз стрелочками.

Даже те модели, в которых по стандарту не комплектуются ПТФ, имеется разъем для монтажа кнопки включения. Также согласно безопасности эксплуатации, сеть, питающая данную оптику, состоит из реле и предохранителя, предназначенного для защиты проводки от перегрева.

ДХО в шевроле ниву

Если этих элементов нет, то необходимо обязательно приобрести, если рассчитывается установка ПТФ. Осветительная лампа имеет цоколь типа Н4, что позволяет устанавливать ксеноновое освещение.

Снаружи оптика покрыта защитным стеклом, которое не допускает запотеваний и не снижает качества освещения. Как установить туманки на Ниву Шевроле Итак, если необходим рестайлинг или доукомплектация автомобиля Нива Шевроле, а именно установка ПТФ, то здесь все очень просто.

Даже если Шнива не оснащена таким видом оптики, то абсолютно все модели имеют в наличии подготовку.

Полезная опция на страже безопасности

К подготовке относится уже готовая проводка, места для установки реле, кнопки и место на бампере. Самая первая моя плата вышла блинчиком.

Не мог найти подходящую пленку для перевода. Сейчас пробую всякие китайские. Сегодня был в городе зашел к знающим людям. Собрал, не работало, сегодня довел до рабочего состояния, но без розжига, он пока не пашет.
