Амортизаторы на Тойота Королла Е120 и Е150

Амортизаторы на Toyota Corolla Е120 и Е150 будут отличаться между собой размерами, не только между поколениями авто, но и внутри поколения в зависимости от типа кузова. Кроме того амортизаторы Короллы Е120 отличаются от Е150 не только жесткостью и клиренсом в пределах 5-6 см, но, и по креплению, в частности, на Е120 амортизаторы с ППД будут разнится отверстиями под рулевые наконечники, хотя под чашки и опоры (посадочные) одинаковые.

Конструкционно амортизаторы девятого и десятого поколения Toyota Corolla состоят из двух труб с газомасляным или масляным наполнением. Поставщиком на конвейер является компания Каяба (KYB).

Передние амортизаторы на Тойота Королла Е120

Передние амортизаторы поставляемые на девятое поколение Короллы делятся на правосторонние и левосторонние. Оригинальный каталожный номер будет отличаться в зависимости от типа кузова и страны сборки авто, но при необходимости взаимозаменяются. Технические характеристики передних амортизаторов на Тойоту Короллу Е120 указаны в таблице:Оригинальные номера и размеры передних амортизаторов Toyota Corolla Е120

Аналоги передних амортизаторов на Тойота Королла Е120

Для выбора замены оригинальных стоек на Тойоту Короллу Е120 можно найти различные варианты. Как правило, производители на переднюю ось предлагают два варианты стоек (в зависимости от страны выпуска), а на заднюю идут одинаковые амортизаторы. Наиболее популярные фирмы приведены в таблице ниже. Каяба поставляет для продажи стойки разных серий как на переднюю ось, так и на заднюю (Ексель Джи – стандартные, на замену штатным, Ультра СР – более жесткие, для агрессивной езды).

*По производителю Монро наведены артикулы комплектов на ось (в упаковке 2шт).

Амортизатор Toyota 4852080003

Амортизатор KYB 334818

Задние амортизаторы на Toyota Corolla Е120

В отличие от передних, задние стойки не делятся на левосторонние и правосторонние. Номер оригинального артикула запчасти отличается в зависимости от типа кузова и типа сборки авто. Данные о размерах и каталожных номерах приведены в таблице.

Аналоги задних стоек Тойота Королла Е120

Задние амортизаторы на Тойоту Короллу Е120 имеют широкий спектр выбора, можно найти различные альтернативы оригинальным амортизаторам и по производителям и ценовой категории, но как и передние стойки, лидером продаж, благодаря своей надёжности и доступности по деньгам, остаётся Каяба.

Амортизатор Toyota 4853080309

Амортизатор KYB 341816

Передние амортизаторы на Тойота Королла Е150

Передние амортизаторы на Тойота Королла Е150 (десятое поколение, 2006-2013) по способу установки делятся на левосторонние и правосторонние. Для того, чтобы найти необходимый номер, воспользуйтесь таблицей ниже.

Аналоги передних амортизаторов на Toyota Corolla Е150

Среди всего спектра амортизаторов для замены наибольшей популярностью пользуются запчасти фирмы Каяба. Следующим по полярности благодаря ценовой категории являются амортизаторы от SACHS. Номера наиболее популярных фирм приведены ниже.

Амортизатор Toyota 4852080201

Амортизатор KYB 339701

Задние амортизаторы на Тойоту Короллу Е150

Задние амортизационные стойки для Короллы Е150 как и на Е120 не делятся на левый/правый. Технически амортизаторы для задней оси представлены единым оригинальным артикулом. Конструкционные размеры которых указаны в таблице, что расположена ниже.

Аналоги задних стоек на Toyota Corolla Е150

При замене оригинальных стоек на Toyota Corolla Е150 наибольшим спросом пользуются три главных производителя: Каяба, Сакс, Монро. Номера производителей приведены в таблице.

Амортизатор KYB 344811

Амортизатор SACHS 314890

Какие стойки выбрать на Тойоту Короллу?

При выборе стоек на Короллу необходимо учитывать страну выпуска авто, также уделить внимание серии амортизатора (как у Каябы). Наиболее часто предпочитаемые от фирм: Сакс, Каяба, Монро. Среди отзывов автовладельцев наибольшей популярностью пользуются стойки Kayaba. При подборе амортизаторов следует учитывать, что на Короллы поставляемые в Россию устанавливают газомасляные стойки с обозначением для плохих дорог. Стойки которые приобретаются в Европе намного мягче и пробить их соответственно намного легче, у них усилие на пробой меньше, чем у родных ППД, а масляные ставить автомобилисты не советуют из-за короткоходности подвески, вследствие чего машину на них сильно раскачивает. К тому же пружины установлены на авто не для масляных амортизаторов, поэтому придется вместе с амортизаторами и пружины менять, а это уже дополнительные расходы. Устанавливать газовые также не рекомендуют, во-первых они дороже и во-вторых у них внутреннее давление газа высокое порядка 60 атм. (у газомасляных примерно от 5 до 20 атм). Газовые встречаются реже, в основном используются именно масляные и газомаслянные с так называемым газовым подпором, у них два рабочих элемента и масло и газ, газ под давлением нужен для противодействия вспениванию масла во время работы.

Когда менять стойки на Тойоту Короллу?

Проверять подвеску необходимо при каждом плановом техосмотре автомобиля, при этом следить за ощущениями, так как на уменьшение срока эксплуатации стоек влияет множество факторов. Гарантийный срок же – не более 70 тыс.км. (при замене комплекта на ось + пыльники, отбойники).

Замена передних амортизаторов, замена линков (стоек стабилизатора) на Тойота Королла E120

Выбор амортизаторов и стоек стабилизатора

Вслед за заменой задних амортизаторов были заменены также и передние амортизационные стойки. Были приобретены: стойка амортизационная газовая, «Excel-G» Kayaba 339011/339012 стоимостью 2750 рублей каждая, при стоимости оригинальных амортизационных стоек в 7 с лишним тысяч рублей. Оригинальные стойки устанавливаются также фирмы KYB. Покупал стойки в магазине, у официальных дистрибьюторов KYB, поэтому вышло немного дешевле, на exist продаются по 3150.

Стойки KYB с артикулем 339011 / 339012 производятся только на заводе в Японии.

Данные стойки позиционируются как для праворульных автомобилей, но они ничем не отличаются от тех, что применяются для леворульных, так что можно спокойно покупать, подходят идеально.

Линки купил фирмы Sidem: стойка стабилизатора переднего Sidem 45564, покупал на экзист по 550 рублей штука. Страна производства Бельгия. По отзывам пишут что Sidem хорошая фирма, на рынке авто запчастей уже более 80 лет и является «старейшим брендом деталей шасси», посмотрим как будут вести себя во время эксплуатации на автомобиле.

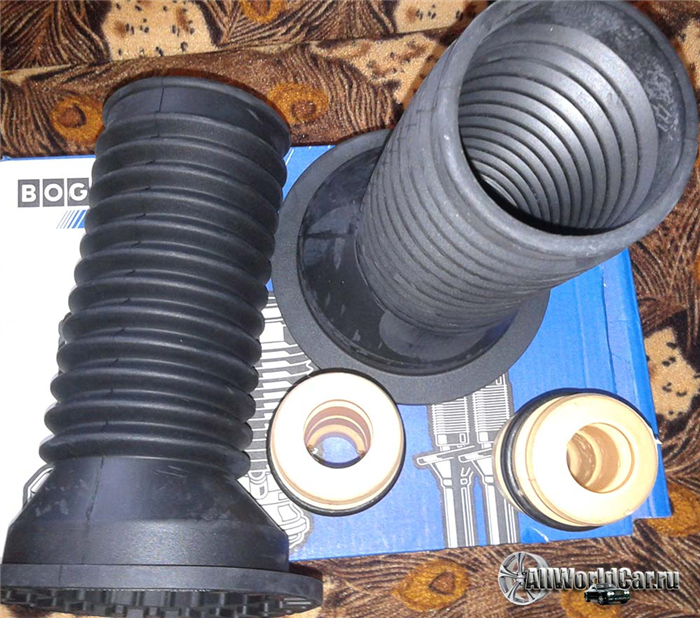

Также приобрёл для замены: Пыльники амортизатора комплект Boge 89-162-0 за 971 рубль, сейчас дороже стоят, в комплекте входят также отбойники. Производство Италия.

Читать еще: Производство тойота королла в россии

Пыльники и отбойники Boge

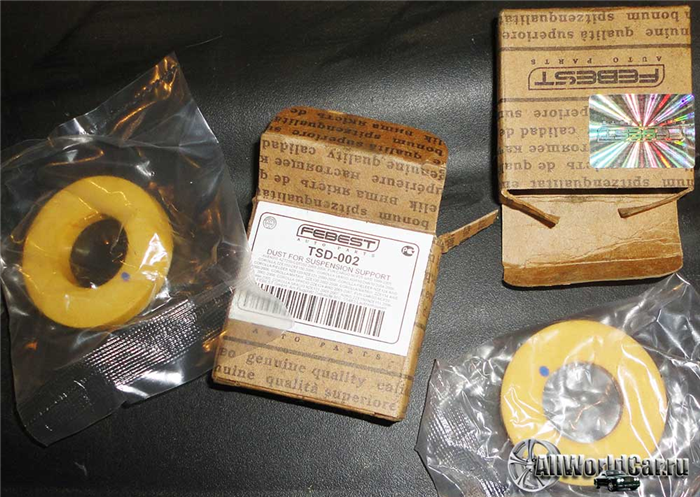

Ещё купил под замену кольцо защитное опорного подшипника стойки Febest TSD-002 — 268 рублей за два кольца.

Febest TSD-002

Демонтируем и снимаем передние амортизаторы

Напомню, что амортизаторы меняются только парами, замена производится одновременно с обоих сторон, замена по очереди поднимая каждую сторону авто не допускается. Перед заеной необходимо всё очистить от грязи и обработать жидким ключом (WD40).

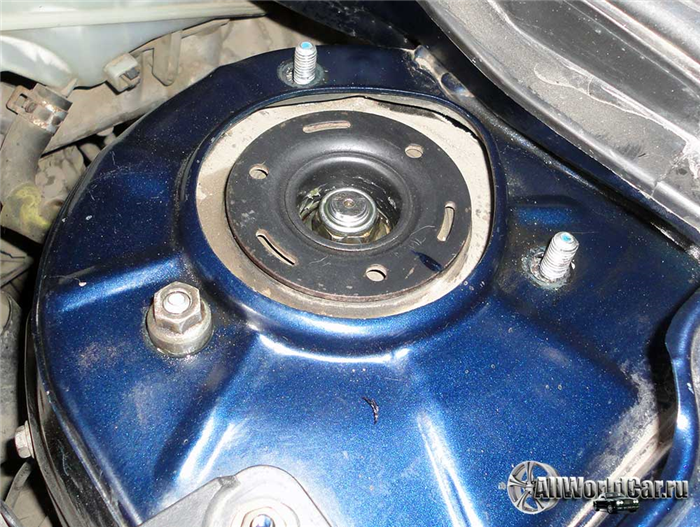

В верхней части амортизационная стойка к корпусу автомобиля крепиться тремя гайками. Перед подъёмом автомобиля необходимо ослабить гайку крепления штока амортизатора, предварительно сняв заглушку, я это не сделал предварительно и пришлось поддомкарачивать колесо для ослабления гайки. Не ослабив под нагрузкой гайку штока, он будет просто проворачиваться и не получиться её открутить.

Верхнее крепление стойки

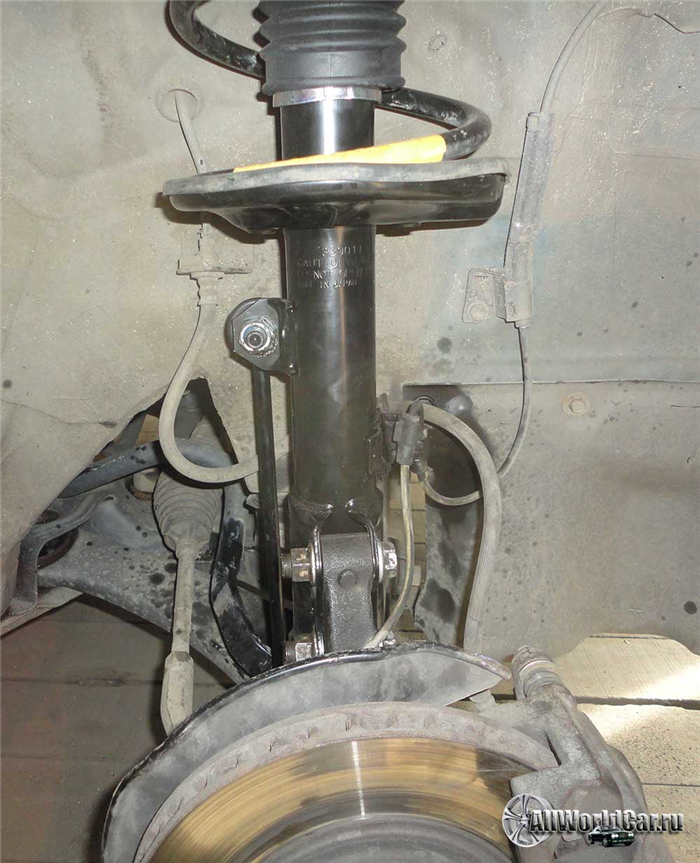

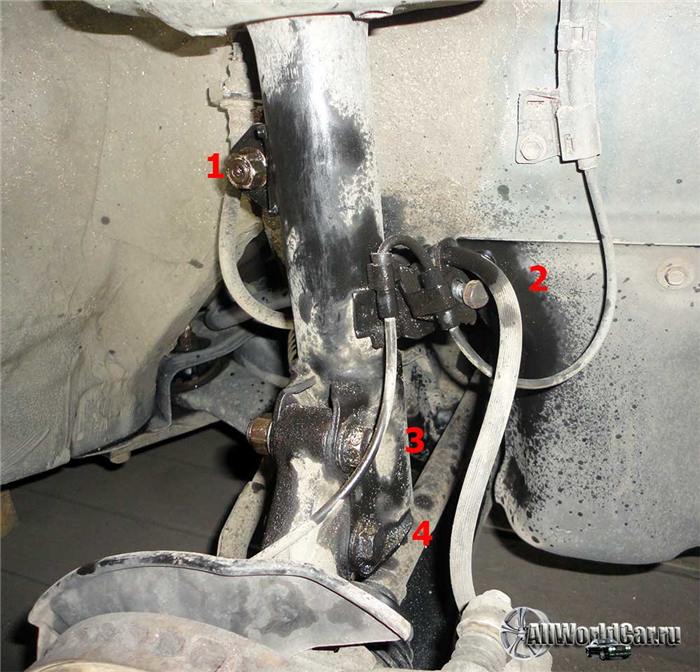

Далее необходимо открутить крепление стойки стабилизатора (линок), крепление тормозного шланга к стойке и провода датчика ABS, два болта крепления стойки к поворотному кулаку.

Демонтируем переднюю стойку

Далее окончательно выкрутив верхние гайки крепления, аккуратно извлекаем амортизационную стойку из под автомобиля.

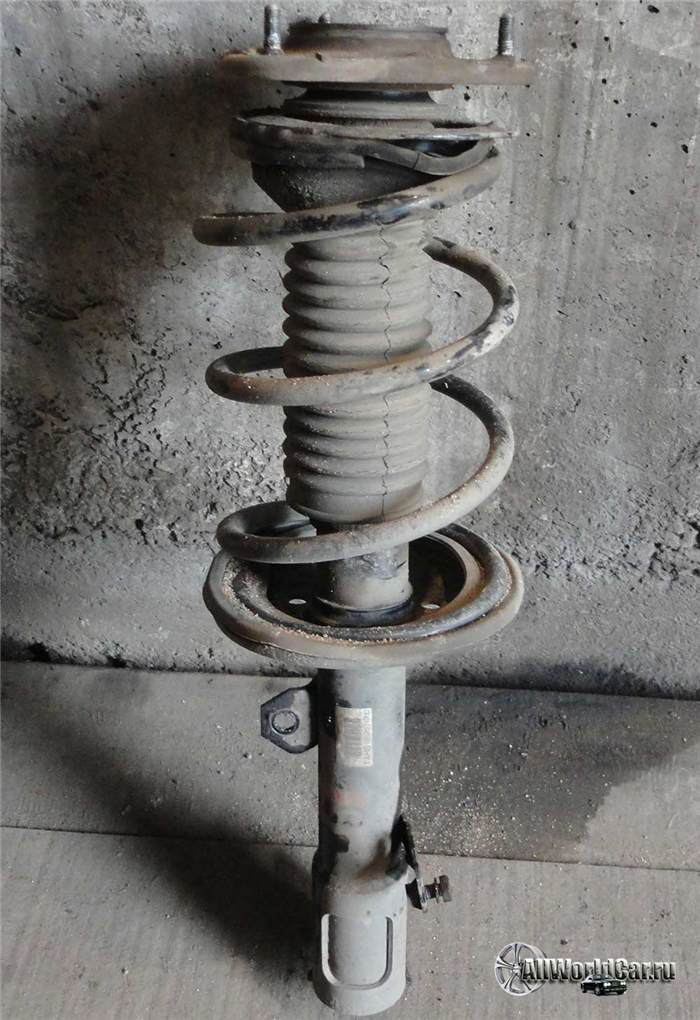

Левая и правая демонтированные передние стойки. Правая стойка ещё до меня, по неизвестной мне причине была заменена, установлен был также оригинал, менялась у официального дилера, при этом она была неправильно собрана, даже отбойник амортизатора 48331-02050 поставили вверх ногами. А продавцы амортизаторов дают гарантию 6 месяцев при самостоятельной установке и 2 года при установке на СТО. Только вот самостоятельная установка будет намного качественнее чем на СТО и стойка проживёт дольше. 80% отказов и поломок автомобильных запчастей это неправильная их установка, а потом люди думают что это была подделка, хотя это проделки неграмотных техников на СТО.

С неграмотной работой я столкнулся на «СТО 76 Экспресс» г. Чита, ул. Ленина, 149, где отношение так называемых мастеров к автомобилям которые они ремонтируют никакое. Я обращался на СТО по поводу замены сайлентблоков переднего рычага, о чём позже напишу. При мне меняли пыльники на амортизаторах другого автомобиля, так вот сборка стойки осуществлялась без знаний о конструкции, о том что на чашке есть вырезы под шток амортизатора. Отношение очень халатное, при установке даже болты на поворотном кулаке установили не в ту сторону.

Замена стоек стабилизатора (линков) передней подвески

Попутно поменяем стойки стабилизатора на автомобиле. Для замены линки необходимо открутить всего лишь две гайки крепления. Предварительно очищаем всё от грязи. Для откручивания гайки крепления в болте линки есть отверстие под шестигранник. Вставляем шестигранник и откручиваем гайку. На линках разных производителей разные размеры шестигранников. На родных у меня шестигранник на 6, а на линках sidem на 5. Ничего сложного в замене нет.

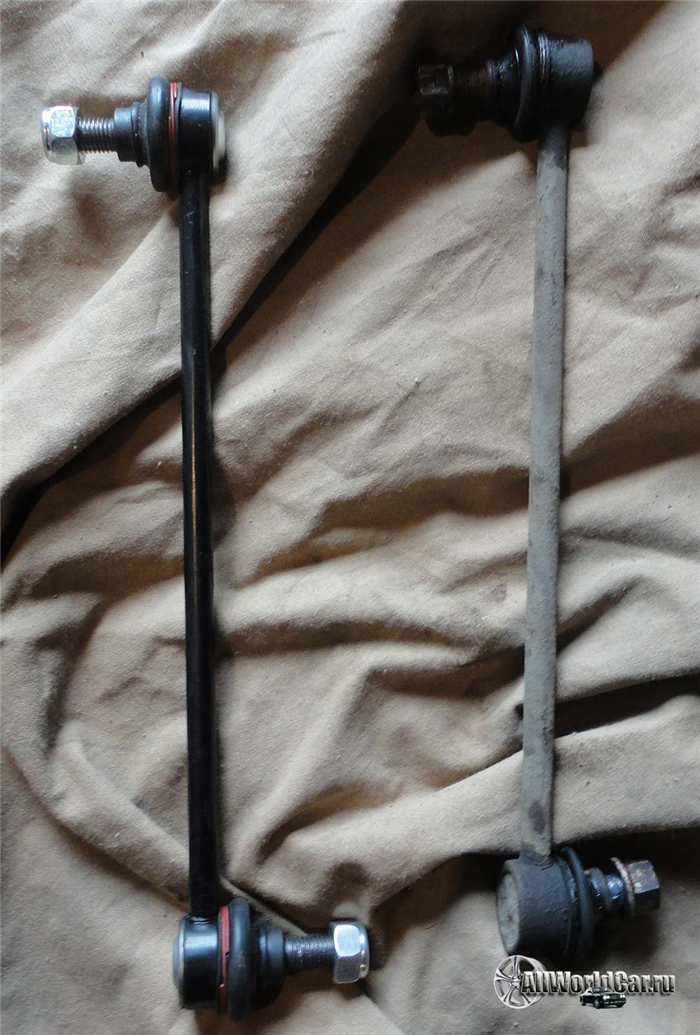

Новые Sidem 45564 и старые линки

Разборка амортизатора передней стойки

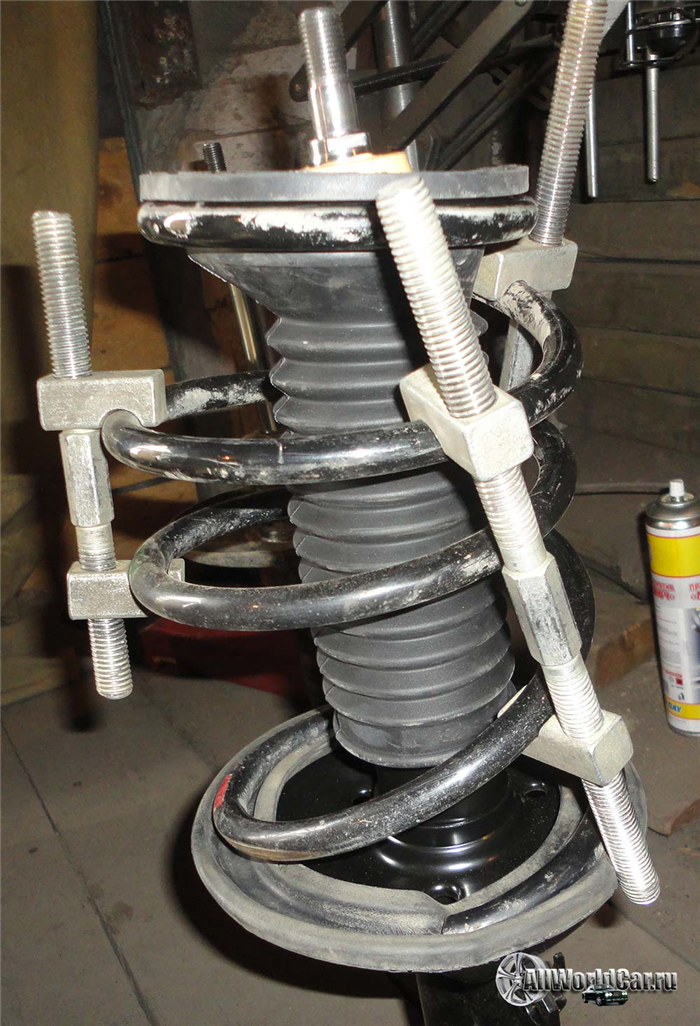

Далее приступим к разборке стоек амортизатора. На передней стойке пружины немного неудобно сжимать из-за формы и количества витков, поэтому я использовал три стяжки пружин, для равномерного сжатия.

Стягиваем пружину стойки для разборки

После стяжки пружины до конца откручиваем гайку штока и разбираем стойку. Снимаем опору амортизатора, кольцо уплотнительное, опора пружины, отбойник, пыльник, убираем пружину и проставку пружины переднюю нижнюю 48158-47010. В моём случае проставка на правой стойке была дырявая, так что проставку тоже необходимо покупать при замене.

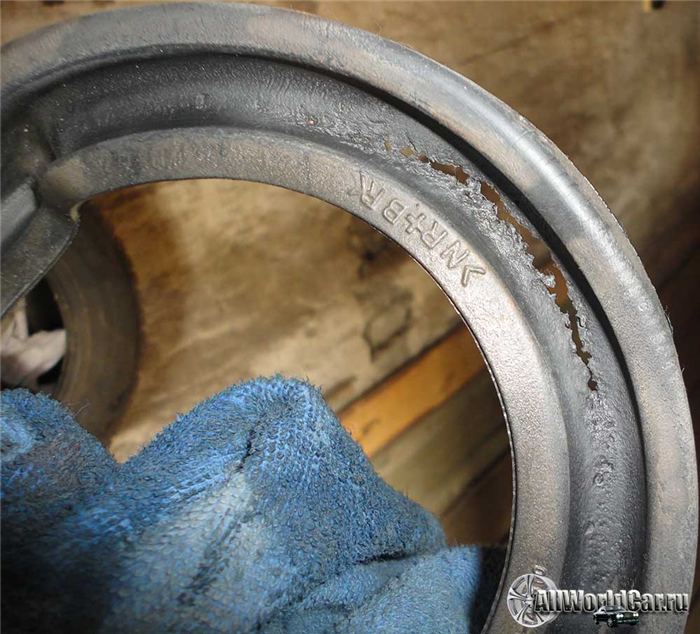

Проставка пружины передняя нижняя 48158-47010

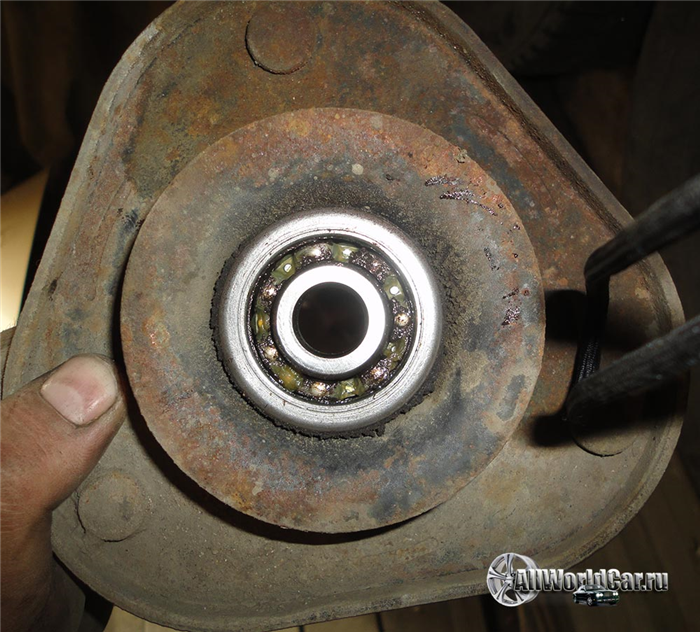

Опора амортизатора немного заржавела, ну а так в хорошем состоянии, подшипник целый, не болтается.

Опора амортизатора 48609-02130

Вот и вся разборка, далее чистим и протираем комплектующие которые будем использовать в дальнейшем и приступаем к сборке.

Сборка амортизационной стойки

Сборку осуществляем в обратном порядке. Сначала ставим прокладку пружины, затем устанавливаем пружину, она должно встать в упор на проставке и чашке амортизатора. Далее устанавливаем новый пыльник, вставляем отбойник, он должен быть прорезями вверх устанавливаться.

Установка пыльника и отбойника

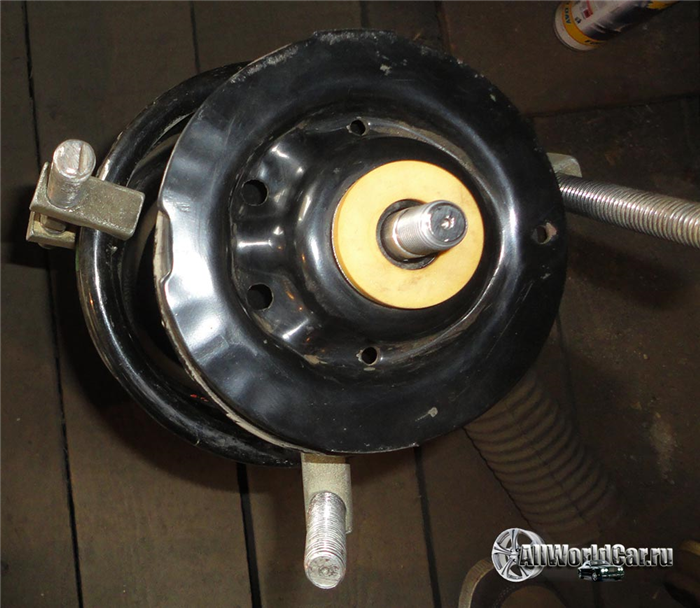

Затем ставим опору пружины, она имеет прямоугольную форму, как и на штоке амортизатора, потом кольцо уплотнительное.

Опора пружины

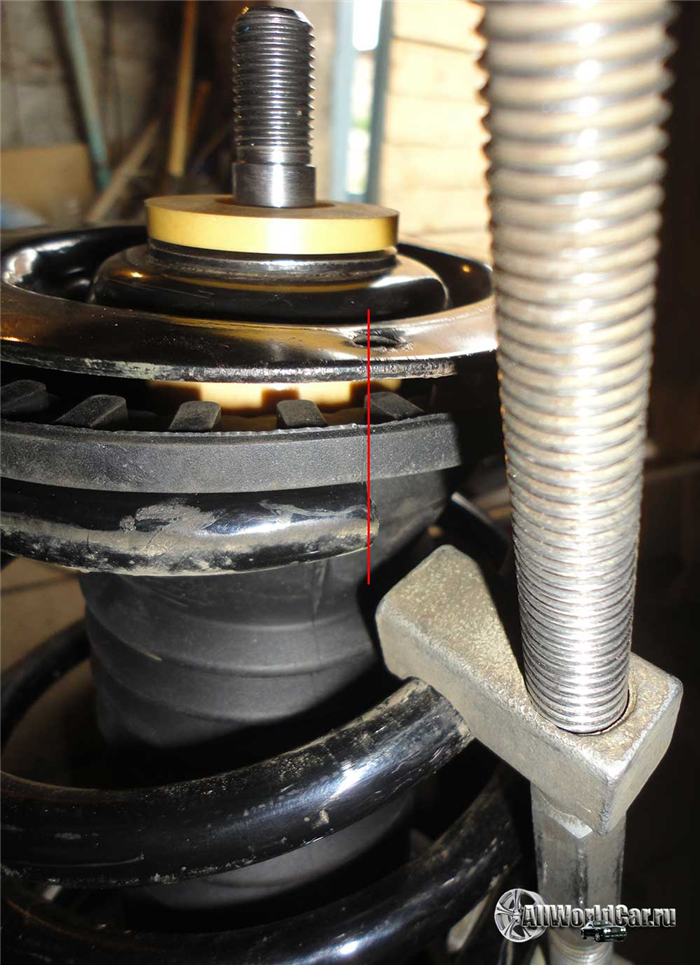

Отверстие под шток в опоре не круглое, поэтому необходимо спозиционировать её положение. Хорошим маркером для этого будет конец пружины и отверстие в опоре, а также шов пыльника. На оригинальном пыльнике есть резиновая пимпочка которая вставляется в это отверстие на опоре, как раз получается по шву пыльника.

Центровка опоры и пыльника

После этого устанавливаем опору амортизатора и затягиваем гайку штока c моментом затяжки 47 Н.м., закрываем декоративной пластиковой заглушкой. На этом сборка амортизатора передней стойки закончена.

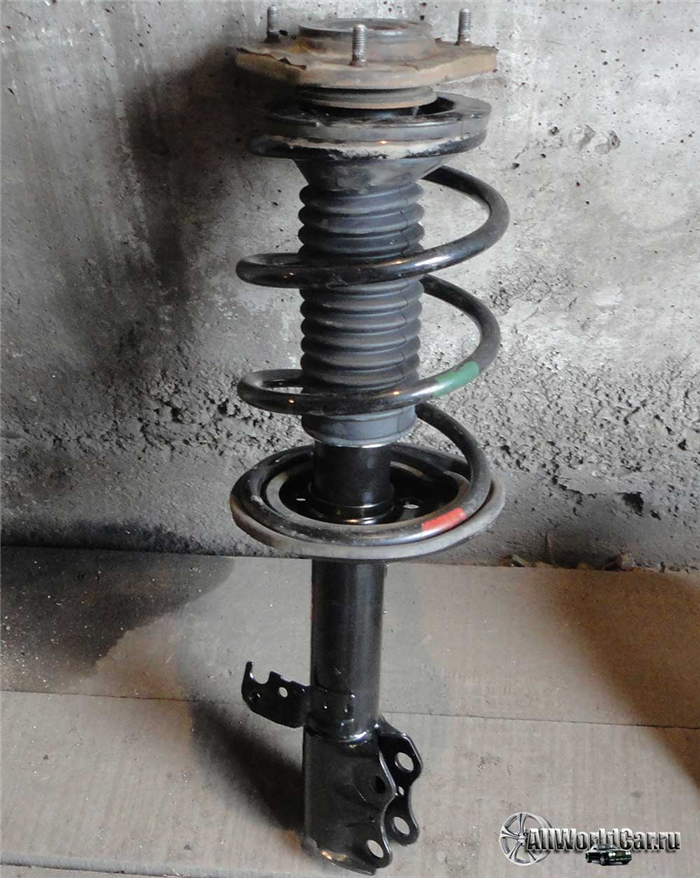

Передняя стойка KYB в сборе

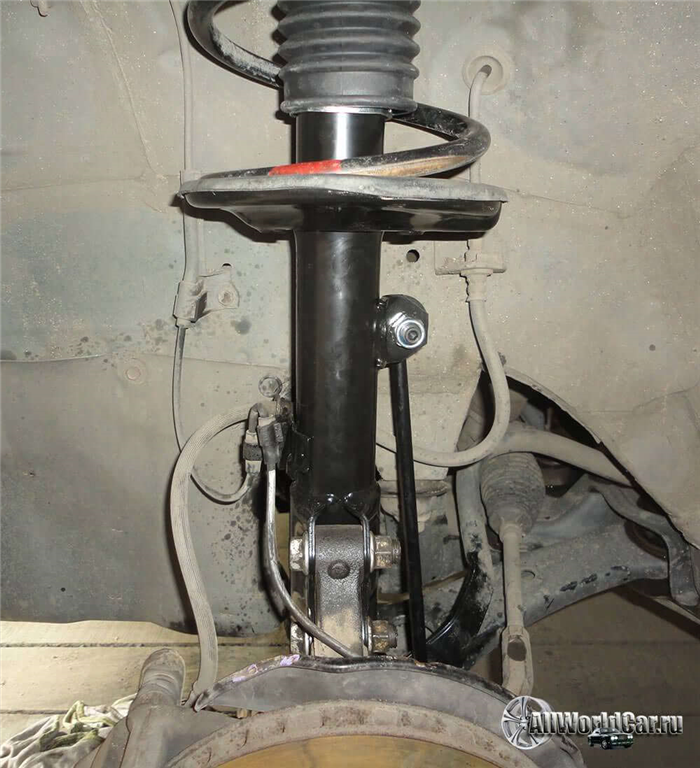

Устанавливаем амортизационную стойку в сборе на автомобиль, протягиваем все гайки с определённым инструкцией моментом затяжки (верхние гайки крепления стойки — 39 Н.м, гайки/болты крепления стойки к поворотному кулаку — 153 Н.м ), опускаем автомобиль на колёса.

Амортизаторы на Toyota Corolla E120

Амортизаторы представляют собой конструкционный элемент подвески транспортного средства, который выполняет энергопоглощающую функцию. При стабильном функционировании стоек, машина комфортно вписывается в повороты под любым градусом и поглощает удары или недостатки дорожного покрытия, повышая комфорт при эксплуатации автомобиля.

Выбор стоек амортизатора для Toyota Corolla E120: как выбрать комплектующие?

Стойки амортизаторов являются демпфирующими устройствами, стабилизирующими кузов транспортного средства при эксплуатации по неровной дороге, что позволяет устранить колебания во всех плоскостях и снять вибронагруженность с подвески. Конструкция Е120 предусматривает установку следующих типов амортизаторов – на Короллу возможен монтаж:

Масляных – гидравлический аналог является наиболее популярным ввиду низкой стоимости и неприхотливости в обслуживании. Принцип действия конструкции ориентирован на сжатие пружины в масляной ванне, в результате чего поглощается выделенная энергия автомобиля. Главным недостатком масляной конструкции является быстрое нагревание, в результате которого меняется консистенция масла и ухудшается энергопоглощающее свойство;
Газомаслянных – вид гидравлических амортизаторов, где вместо технических жидкостей в корпус закачивается сжиженный азот. Газ представляет собой аккумулятор давления, блокирующий перегрев масла в цилиндре амортизатора, что предотвращает разжижение субстанции. Газонаполненный амортизатор характеризуется большим эксплуатационным ресурсом, однако требуется регулярного обслуживания;
Газовых – конструкция данного амортизатора подразделяется на 2 независимые камеры, поэтому сжиженный газ с маслом не контактируют друг с другом. Жесткость амортизатора зависит от уровня нагрева газа: чем выше температура, тем жестче становится подвеска. Газовые модели характеризуются высоким гарантийным ресурсом, однако в случае повреждения корпуса становятся полностью не ремпригодными.

Читать еще: Замена рулевой рейки тойота

При выборе амортизатора оптимальным вариантом будет приобретение модели, аналогично уже установленной на автомобиле. При замене на вариант другого конструкционного типа возможно изменение поведения автомобиля при вхождении в повороты на разных скоростях.

Популярные модели стоек амортизаторов на Toyota Corolla E120: детали, проверенные временем

На качестве стоек амортизаторов не стоит экономить – пренебрежение своевременной заменой или приобретение низкосортных комплектующих чревато снижением прочности подвески автомобиля, что чревато повышенной нагрузкой на все системы транспортного средства. Эксплуатация машины на поврежденных стойках повышает вибронагруженность автомобиля, в результате чего происходит разрушение всех фиксирующих узлов: стачиваются резьбы в гайковых соединениях и снижаются прочностные качества лонжеронов.

Выбирать стойки амортизатора на Toyota Corolla E120 требуется только по VIN-номеру транспортного средства после проверки артикулов комплектующих на совместимость на официальном сайте производителя. Также продукция должна иметь сертификат гарантии качества и цельную, неповрежденную упаковку. Стойки на Короллу должны быть не только совместимого размера, но и иметь оптимальное сжатие пружины и общие габариты конструкции.

Важно знать! Строго не рекомендуется приобретать стойки амортизатора на вторичном рынке или с автомобильной разборки, так как существует вероятность наличия микроповреждений в конструкции детали. Подержанные амортизаторы или низкосортные реплики не только не удовлетворяют техническим характеристикам автомобиля, но снижают безопасность при эксплуатации транспортного средства.

Когда нужно менять стойки на Королле Е120: будь на чеку!

В сервисной книжке автомобиля замена стоек рекомендуется каждые 50-60 000 км пробега или спустя 5 лет использования. При эксплуатации транспортного средства по грунтовым дорогам или проблемных участках установка новых комплектующих может потребоваться раньше – дабы снизить вероятность поломки подвески автомобиля необходимо регулярно осматривать стойки на предмет повреждений. Основными признаками, требующих замены комплектующих являются:

Следы или явные потеки масла;
Наличие трещин на стакане;
Появление посторонних шумов при эксплуатации.

Оптимальным способом проверки стоек считается тестовая поездка – на малой скорости необходимо проехать на автомобиле несколько резких поворотов. При наличии посторонних звуков или в случае раскачки машины в разные стороны стойки придется менять: исправно функционирующие комплектующих должны погасить раскачку автомобиля после первого крена в сторону поворота.

Обратите внимание! Амортизаторы на автомобиле необходимо менять только парами – не допускается установка разномарочных комплектующих или моделей с разным уровнем износа. При замене только поврежденного амортизатора теряется жесткость подвески автомобиля, в результате чего машина может потерять управляемость на крейсерской скорости или перевернуться при вхождении в поворот.

Также не рекомендуется покупать стойки различной жесткости и конструкционного решения – Королла не переносит эксперименты с кузовом, и при замене утратится комфорт и маневренность транспортного средства. Оптимальным выбором будет приобретение моделей, рекомендуемых официальных дилером Тойота, которые соответствуют необходимым параметрам жесткости.

Замена передних стоек на Toyota Corolla E120: проводим ремонт правильно!

Для замены стоек своими руками потребуется наличие профессиональных навыков или помощь опытного напарника – в противном случае ремонт затянется на несколько дней. При комплексном подходе полная замена стоек потребует до 12 часов свободного времени, а также наличие инструментов: съемника пружин, пассатижей, комплекта гаечных ключей и отверток, молотка и воротка. Также необходима смотровая яма, подъемник или пара домкратов. Из расходного материала потребуется купить стяжки для пружин амортизатора и жидкость для снятия болтов. Чтобы заменить стойки амортизатора на Toyota Corolla E120 требуется:

Отключить электропитание автомобиля, отсоединив клемму «минуса» от аккумулятора;
Далее требуется поддомкратить или приподнять часть автомобиля подъемников. После поднятия машины рекомендуется установить дополнительные упоры под лонжероны двигателя, чтобы снизить нагрузку с рамы автомобиля;
Затем демонтируем колесо и тормозной диск, после чего очищаем пружину амортизатора от грязи путем промывки проточной водой под слабым напором. После очистки обрабатываем фиксирующие болты жидкостью с баллона и ждет раскисания креплений;
В это время под капотом требуется найти крепления болтов фиксирующие стойки и открутить гайки ключом на «19»;
Далее переходим до стоек амортизатора и снимаем тягу, а также тормозные патрубки и датчик антиблокировочной системы колес. Для выполнения процедур потребуется пары гаечных ключей на «14» и «17»;
Затем ключом на «19» демонтируем основной болт стойки и аккуратно вытаскиваем деталь на себя, освободив от тормозных шлангов;
Теперь требуется зафиксировать пружину амортизатора фиксирующими стяжками и до конца открутить центральную гайку, после чего демонтируем стойку из сжатой пружины.

Процедура демонтажа полностью завершена – теперь необходимо установить новую стойку и повторить алгоритм снятия в обратной последовательности. Данная инструкция по замене стоек универсальна и подходит для ремонта как правого, так и левого амортизатора.

Как заменить задние стойки на Королле Е120: коротко о главном

Демонтировать задние амортизатора на Е120 несколько проще, нежели передние – это связано с особенностями подвески автомобиля. Для ремонтных работ потребуется прежний набор инструментов и помощь напарника – чтобы заменить стойки необходимо:

Подготовить автомобиль к демонтажу, загнав на подъемник и демонтировав колеса и тормозные диски;
Далее откручиваем центральную гайку стойки, используя ключ на «19» и шестигранник;
Затем откручиваем нижнюю гайку, фиксирующую амортизатор;
Теперь вытаскиваем всю конструкцию, зажимаем стяжками пружину и демонтируем стойку;
После замены старой детали повторяем процедуру сборки в обратном порядке.

Обратите внимание! После замены стоек на автомобиле рекомендуется обратится за помощью на дилерское СТО и провести калибровку подвести, а также сделать сход-развал колес. Данный шаг обязателен для комфортной эксплуатации автомобиля – без настройки систем автомобиля существенно снижается гарантийный ресурс комплектующих.

Замена стоек амортизатора своими руками позволит прилично сэкономить на ремонте в СТО – стоимость установки новых комплектующих в дилерском центре может достигать половине стоимости самих деталей. Также собственноручная замена поможет приобрести опыт в ремонте подвески, что может пригодится при поломке на трассе.
