Втягивающее реле стартера форд

Fusion GURU – Тюнинг, ремонт, обслуживание Ford Fusion

Все, что вы хотите знать о Форд Фьюжн, но не знали где спросить

Тяговое реле

Тяговое реле

#1 Сообщение Никииита » 19 дек 2016, 18:57

Re: Тяговое реле

#2 Сообщение Сергейsp » 19 дек 2016, 19:45

Re: Тяговое реле

#3 Сообщение Arkan » 19 дек 2016, 20:19

Никииита , Стартер какой фирмы на Вашем авто ?

Re: Тяговое реле

#4 Сообщение Гость » 21 дек 2016, 10:47

Arkan, не могу фото загрузить тут на сайте.
на стартере наклейка, на которой значок Ford и фирма Valeo Made in Poland. артикул 8V21-11000-BC

Сергейsp, спасибо Вам за информацию

Re: Тяговое реле

#5 Сообщение Никииита » 21 дек 2016, 13:58

Re: Тяговое реле

#6 Сообщение Сергейsp » 21 дек 2016, 15:55

#7 Сообщение tpa58 » 21 дек 2016, 19:59

Re: Тяговое реле

#8 Сообщение timoha-07 » 21 дек 2016, 20:41

#9 Сообщение *Casper* » 26 дек 2016, 07:04

#10 Сообщение Игорян76 » 26 мар 2018, 16:15

Re: Тяговое реле

#11 Сообщение *Casper* » 26 мар 2018, 16:20

Re: Тяговое реле

#12 Сообщение Игорян76 » 26 мар 2018, 16:34

Re: Тяговое реле

#13 Сообщение *Casper* » 26 мар 2018, 16:52

Re: Тяговое реле

#14 Сообщение Игорян76 » 26 мар 2018, 17:09

С сайта производителя ZM (бразилия) нарыл ZM 498 должен подойти. судя по чертежам

Re: Тяговое реле

#15 Сообщение ANG » 26 мар 2018, 18:18

Re: Тяговое реле

#16 Сообщение *Casper* » 26 мар 2018, 19:50

Re: Тяговое реле

#17 Сообщение ANG » 27 мар 2018, 01:45

Re: Тяговое реле

#18 Сообщение Игорян76 » 27 мар 2018, 12:06

при подаче питания легкий щелчок (не стартера) – не хватает для мощи для движения вилки на бендикс. Один раз такое пару недель назад было – где-то с 30- го раза завелась, после того, как на тросе прикатил в гараж))). Сейчас случилась та же ситуация. Да, снял почистил и реле и стартер, где смог, но внутрь реле не залезешь, а по всем симптомам – контакты подгорели со временем – пробег 133 000.

Добавлено спустя 2 минуты 6 секунд:
И еще, в качестве совета, а если закрепить реле на 1 болт, а не на 2?

Добавлено спустя 2 часа 46 минут 42 секунды:
В общем – обратился к ВАЛИО в тех поддержку. Сказали в течении 3-х дней дадут ответ – как быть, раз стартер старой модели.

Re: Тяговое реле

#19 Сообщение ANG » 27 мар 2018, 15:14

Ford Focus 2 Manual

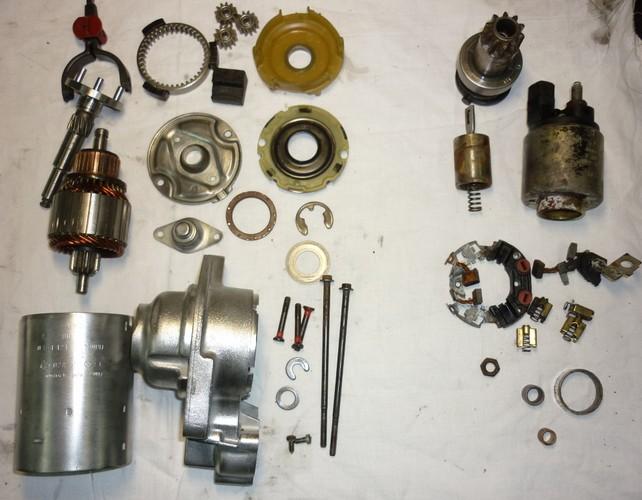

Разбираем стартер для замены тягового реле, щеткодержателя со щетками и элементов привода.

Ключом «на 13» отворачиваем гайку нижнего контактного болта тягового реле…

…и снимаем гайку и наконечник провода.

Крестообразной отверткой отворачиваем два винта крепления тягового реле.

Снимаем тяговое реле.

Вынимаем якорь тягового реле…

…и пружину якоря.

Головкой «на 8» отворачиваем два стяжных болта.

Снимаем переднюю крышку.

Головкой «на 5,5» отворачиваем два болта…

…и снимаем заднюю крышку.

Вынимаем якорь из корпуса стартера.

…снимаем опору рычага привода.

Вынимаем привод из передней крышки.

Отверткой поддеваем крышку…

…и снимаем крышку планетарного редуктора.

Вынимаем три сателлита планетарного редуктора.

Снимаем ограничительное кольцо.

Пассатижами снимаем запорное кольцо.

Снимаем обгонную муфту с шестерней привода в сборе.

Отверткой сдвигаем из проточки…

…и снимаем стопорное кольцо.

Снимаем коронную шестерню с вала привода

Щипцами разжимаем стопорное кольцо…

…и вынимаем его из проточки обгонной муфты.

Снимаем рычаг привода.

Внешним осмотром проверяем состояние коллектора и обмоток якоря. Обугливание обмоток не допускается. При незначительном обгорании коллектора зачищаем его пластины мелкой абразивной шкуркой. При сильном обгорании и износе коллектора якорь следует заменить.Задиры и наволакивание материала подшипников скольжения на шейки вала устраняем самой мелкой шкуркой с последующей полировкой. Концы обмоток должны быть хорошо припаяны к ламелям. Почернение обмоток и отделение от них лаковой изоляции не допускается.

Омметром проверяем замыкание обмотки якоря на его сердечник.

Сопротивление должно быть очень большим (стремиться к бесконечности). Неисправный якорь заменяем.

Проверяем держатели изолированных щеток на замыкание с «массой».

Сопротивление должно быть очень большим (стремиться к бесконечности). В противном случае щеткодержатель заменяем новым. При сильном износе щеток меняем щеткодержатель в сборе.
Сборку стартера выполняем в обратной последовательности.
На шестерни планетарного редуктора наносим смазку ШРУС-4.
Щеткодержатель монтируем до установки якоря в корпус стартера. Перед монтажом щеткодержателя на коллектор якоря, вдвигаем щетки в направляющие и привязываем проволокой. После установки щеткодержателя на коллектор якоря устанавливаем заднюю крышку и крепим к ней щеткодержатель. После этого отвязываем проволоку, и щетки под действием пружин выдвинутся к коллектору.

Тяговое реле устанавливаем так, чтобы его управляющий вывод был расположен с правой стороны.

Читать еще:  Обгонная муфта стартера мотоцикла

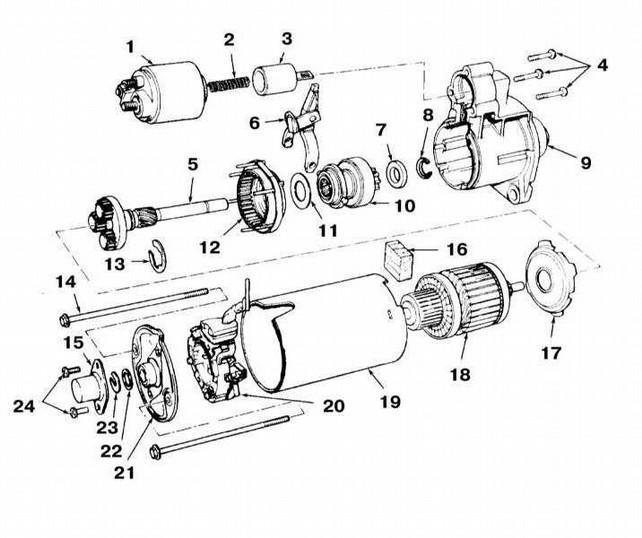

Разборка стартера Ford Focus 2

Первоисточник контента – WiKi сайта журнала “За Рулём”

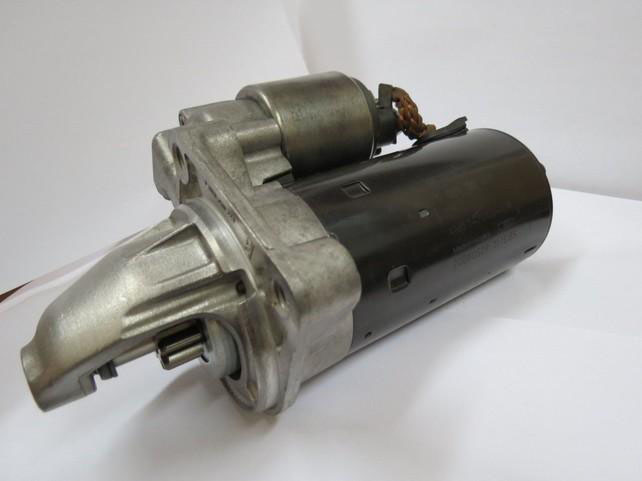

Разбираемся со стартером на автомобиле Ford Focus 2

Как бы ни был хорош автомобиль, пока он понуро стоит с выключенным мотором, он хорош, как памятник. Памятников у нас в стране, слава Богу, хватает, зато с хорошими
автомобилями не все так радужно. Ford Focus — одно из светлых пятен, которое украсило автомобильный рынок страны и вот уже почти 15 лет радует своих поклонников
бесперебойной работой. Когда заводится. А когда не заводится, разбираемся в чем дело и ремонтируем. К счастью, устройство двигателя Ford Focus 2 не слишком мудреное, а
система пуска — и подавно.

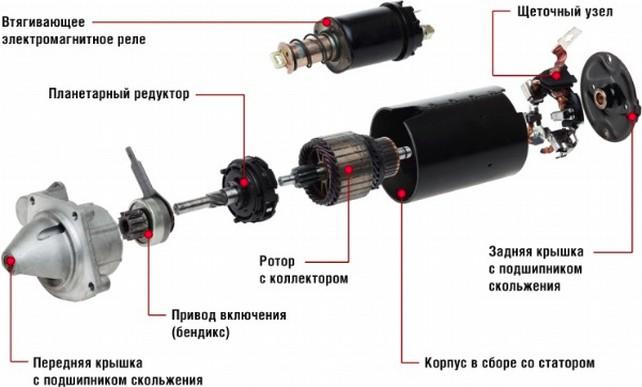

Устройство системы запуска и стартера Форд Фокус 2

Собственно, никаких революционных решений в системе пуска автомобиля Ford Focus не внедрено и это, пожалуй, хорошо. Зная уровень нашего официального сервиса и цены на
ремонт, приходится всю работу выполнять своими руками. Однако, пока не узнаешь устройство, ремонтировать не стоит. Будет только хуже. Именно поэтому мы и решили
поделиться одной из вершин айсберга своих знаний по ремонту и обслуживанию Ford Focus 2, на этот раз связанными со стартером.

Стандартная система пуска Фокуса состоит из АКБ, стартера, управляющего реле, втягивающего реле и венца маховика, с которым шестерня бендикса стартера входит в
зацепление. Ничего сложного. Сам автостартер — это обычный электродвигатель с понижающим редуктором планетарного типа. Двигатель стартера называется «электрическая машина постоянного тока со смешанным возбуждением», если это как-то поможет. Состоит стартёр из статора с обмотками возбуждения, якоря с обгонной муфтой и втягивающего реле. Вот схема его устройства.

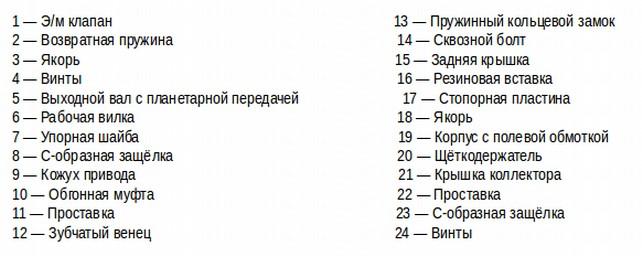

Когда мы включаем зажигание и замыкаем контакты на контактной группе замка зажигания, ток от АКБ через реле стартера и предохранитель поступает на обмотку втягивающего реле. Реле срабатывает, а его контакты замыкаются, подавая тем самым ток на обмотку ротора и статора. Одновременно с этим перемещается ступица обгонной муфты, вводя в зацепление шестерню бендикса с венцом маховика. Стартёр прокручивает маховик до тех пор, пока двигатель не запустится. Когда мотор начинает работать и частота вращения маховика превышает частоту вращения выходного вала стартера, муфта отбрасывается назад, шестерня выходит из зацепления с маховиком, контакты размыкаются и автостартер автоматически отключается.

Естественно, что в систему запуска двигателя Форд Фокус 2 входят провода, плавкий предохранитель и контактные разъемы. Так работает исправный стартёр нашего Форда, а с неисправностями и причинами их возникновения будем разбираться прямо сейчас.

Признаки неисправности стартера Ford Focus 2

Самая простая неисправность в любом автомобиле: хоть сколько раз включаешь — не работает. Тогда можно знать наверняка, что конкретная деталь просится на свалку или
требует ремонта. Чем сложнее устройство, тем больше в нем деталей, которые могут сломаться, и стартер нашего Форда тут не исключение. К счастью, европейское
подразделение хорошо подготовило второе поколение Ford Focus к условиям нашей эксплуатации. Стартер трогать не стали и после рестайлинга, поэтому особых новостей от
«самопуска» ждать не приходилось. Но бывали случаи, когда автостартер подводил.

1. Форд Фокус 2 не заводится, стартер крутит. Такой высокий диагноз может быть поставлен в том случае, когда шестерня бендикса, которая вступает в зацепление с венцом маховика, износилась и прокручивается, не доставая венец. Замене подлежит шестерня бендикса, возможно, с муфтой в сборе.

Второй вариант решения — выбитые зубья на венце маховика. Это бывает крайне редко, но бывает. В этом случае придется менять маховик коленвала. Также такое может быть, когда зубья венца изношены неравномерно.

Следующий на очереди — планетарный редуктор. Шестерни редуктора выполнены из металла и служат очень долго, а вот планетарная шестерня — пластмассовая. На нее и падает подозрение в большинстве случаев. Вполне возможно, что она износилась раньше времени.

В каждом из этих случаев предстоит демонтаж и разборка нашего основного пускового агрегата. Конечно, можно купить новый автостартер, однако рабочий оригинальный
агрегат с восстановления будет стоить от 3 000 рублей, а цена нового оригинального — от 5 тысяч. Неоригинальный стартер на Форд Фокус 2 1,6, цена которого должна быть
около 4 тысяч, есть в каждом автомагазине.

2. Не крутит стартер Форд Фокус 2. Самая простая поломка и самая приятная для работника диагностики. Если пусковой агрегат не крутится вообще, с ним может случиться абсолютно все что угодно. Самое первое, что приходит в голову — сгорела обмотка статора или ротора. Однако стоит прислушаться к работе втягивающего реле. Если реле не втягивается, значит, проблема, скорее всего, электрическая.

И в этом случае нужно идти по цепи от замка зажигания. Проверить, все ли в порядке:

  • с контактной группой замка зажигания;
  • не перегорел ли предохранитель стартера;
  • не перегорело ли управляющее реле стартера;
  • все ли контакты на проводах в норме, особенно тщательно проверить провода с высоким током, это те, которые подходят к втягивающему реле от АКБ.
Читать еще:  Замена втулок стартера ваз 2109 видео

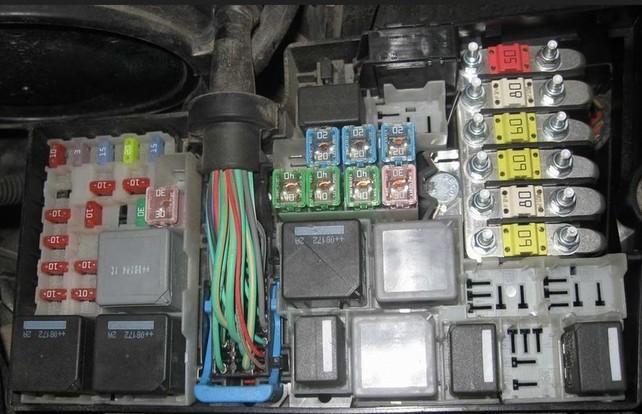

Где находится блок реле стартера и предохранитель, а, тем более, где находится автостартер, надеемся, знают все, кто имеет дело с Форд Фокус 2. Если причина того, что
«самопуск» не работает, была именно в этом, можно считать, что мы отделались малой кровью. В остальных случаях грозит снятие и разборка стартера.

Некорректная работа стартера на Форд Фокус 2

Проблемы со стартером на этом не заканчиваются. Он может работать некорректно, а это первый признак того, что скоро предстоит его ремонт. Своими руками, или силами
СТО, но придется выяснять причины того, от чего стартер туго вращается. Это слышно стразу и при этом возможен перегрев корпуса. Причиной могут стать подшипники или
втулки, в которые попала вода или грязь, а также перекос якоря вследствие износа втулок или подшипников. Здесь также без снятия и разборки автостартера не обойтись.

Следующую неприятность может подсунуть якорь. Перегрев стартера может вызвать интенсивный износ втулок, в результате чего якорь может начать замыкать на статор. Если вовремя не принять меры, может сгореть обмотка ротора или статора, а цена ремонта в этом случае может быть не менее 1500 рублей — перемотка обмотки недешево стоит. В таком случае, если автостартер уже дышит на ладан, то проще купить новый или б/у, но гарантированно рабочий.

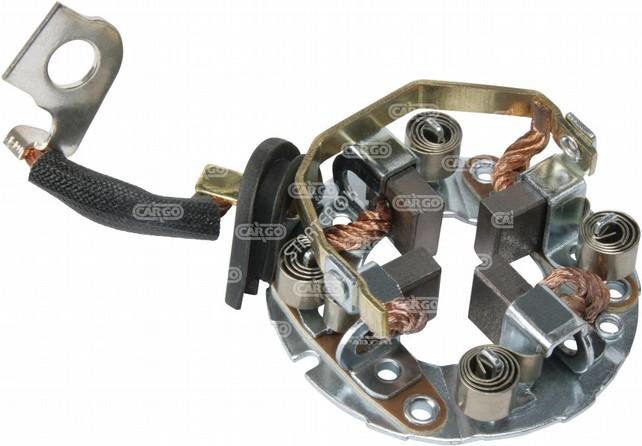

Еще один малоприятный сюрприз могут преподнести щетки. Их в «самопуске» Форд Фокус 2 четыре штуки. Для того чтобы добраться до блока щеткодержателя, надо снимать и
разбирать стартер практически полностью. Щетки могут просто износиться, и это будет видно сразу. Проверить это просто, достаточно измерить каждую из щеток по высоте.
Щетка должна выступать из корпуса на 5-7 мм. Также необходимо провести проверку на предмет короткого замыкания корпусов щеток с корпусом стартера. Сделать это можно
обычным мультиметром, он должен показывать отсутствие контакта между корпусами щеток и корпусом стартера.

Процедуру демонтажа стартера мы детально описывать не станем, поскольку довольно подробно она расписана в руководстве пользователя Форд Фокус 2. Обозначим основные
этапы снятия:

  1. Снять грязезащитный щиток двигателя.
  2. Открутить гайки и снять контактную колодку с втягивающего реле.
  3. Открутить три болта на 13, которые крепят автостартер к картеру КПП.
  4. Вывести стартер из зацепления с маховиком и вынуть из посадочного места.

Чтобы оценить состояние стартера, достаточно провернуть приводную шестерню в разных направлениях. В одном из направлений она должна вращаться с валом вместе, в другом — только шестерня.

Собственно, это все, что мы можем сделать для спасения автостартера. Практически все детали, якорь, втягивающее реле, контактная группа и редуктор, бендикс стартера на
Форд Фокус 2 1,6, цена которого составит около 500 рублей, подлежат замене, поэтому, при желании, можно провести ремонт стартера своими руками и сэкономить несколько
тысяч, как минимум. Удачной работы!

Втягивающее реле стартера.

Зачем нужно втягивающее реле стартера?

Мы можем проверить исправно ли втягивающее реле стартера, провести диагностику всего агрегата, заменить втягивающее реле.

втягивающее реле стартера

Для запуска силового агрегата используется электромеханический стартер. Он состоит из механической и электрической части. Стартер последовательно подключен к АКБ , и его задача заключается в передаче угловой скорости от шестеренчатого привода на венец маховика. Стартер работает кратковременно и потребляет большой пусковой ток от АКБ . В случая разряда последней двигатель может не запускаться или вращаться с начальной малой частотой, что не позволит осуществить рабочие такты в цилиндрах.

Одна из наиболее важнейших частей стартера — втягивающее реле, представляющее из себя небольшой магнит. Реле конструктивно включает две обмотки и подвижную контактную пластину (якорь), которая находится в зацеплении с бендиксом стартера. Первая обмотка называется втягивающей, а вторая удерживающей, напрямую соединенные с замком зажигания. Поворачивая ключ, осуществляется механическое соединение электрических цепей и ток поступает в реле, что вызывает намагничивание втягивающей обмотки, которая создает магнитное поле, что вызывает перемещение якоря к контактной пластине, которая соединяется с удерживающей обмоткой, в результате чего электродвигатель стартера вращается с высокой угловой скоростью.

В этот момент шестеренчатый механизм уже находится в зацеплении с венцом маховика, через который осуществляется его запуск. После возврата ключа зажигания во второе положение (запуск двигателя осуществляется в третьем), подача напряжения от АКБ прекращается и стартер перестает работать. Его механическая часть возвращается в исходное положение, а двигатель перестает вращаться. Таким образом запускается мотор.

Стартер, а следовательно и втягивающее реле, конструктивно используются на всех типах силовых установок. Только на дизелях стартера более мощные, чем на бензиновых, потому что в двигателях на тяжелом топливе более высокая степень сжатия, что требует наличие более производительного устройства.

Втягивающее реле внутреннее устройство

Читать еще:  Предохранитель на стартер ваз 2107 инжектор

В случае поломки или возникновения каких — либо неисправностей со стартером, зачастую производится замена втягивающего реле стартера, потому что такой элемент не ремонтопригоден и неисправности, возникающее из-за него, решаются только путем полной замены узла. Конечно, существует много специалистов, которые готовы практически реализовать ремонт втягивающего реле стартера, однако, ввиду невысокой стоимости детали такая работа не имеет смысла, потому что проще приобрести и установить новый элемент, тем более неизвестно сколько проработает восстановленный. Стоит отметить, что в наличии в компании всегда находится большое число запчастей, и на втягивающее стартера цена всегда выгодна для покупателя.

Ремонт втягивающего реле можно выполнять, если оно разборное. Например втягивающее стартера Denso старого образца, выгорают контактные пластины, они заменяются на новые.

Втягивающее реле стартера Denso

Втягивающие реле у всех производителей стартеров разные по размерам, креплению к стартеру, вылету и форме сердечника.

Тяговое реле стартера необходимо заменять на точно такое же, предназначенное для данного конкретного стартера.

Втягивающее реле стартера на Форд Фокус 2, Форд Транзит дизель, Пежо Боксер, Пежо 307, Ниссан Максима, Ниссан Альмера, Ниссан Примера, Рено Меган, Рено Флюенс, Мерседес, VW, Ауди, Митсубиси, Опель, Мазда, Шкода.

Втягивающие реле стартеров грузовых машин 24 вольта соответственно также рассчитаны на 24 вольта.

В наличии в Rs Center — Vostok имеются практически все виды втягивающих реле.

Неисправности реле стартера

При неисправностях реле наблюдается только одна проблема: двигатель не запускается или запускает не с первого раза. А вот проблем непосредственно с самим элементом может быть очень много. Стоит отметить, что стартер необходимо диагностировать и проверять при каждом обращении на сервисную станцию с целью проведения ТО. В этом случае вы сможете предупредить возможные будущие неисправности и заменить утратившие свой рабочий ресурс элементы. К основным поломкам реле можно отнести:

  1. Механические повреждения корпуса реле.
  2. Обгорание контактов.
  3. Обрыв электропроводки.
  4. Попадание в реле технических жидкостей.
  5. После запуска силового агрегата стартер продолжает вращаться (слышно характерное жужжание).
  6. Короткое замыкание в обмотках.
  7. Деформация возвратной пружины или ее ослабление.
  8. Закисание сердечника внутри корпуса.

Мы можем проверить исправно ли втягивающее реле стартера, провести диагностику стартера, заменить втягивающее реле.


Втягивающее реле стартера можно проверить на величину тока которое реле стартера способно пропустить в замкнутом состоянии. Замена втягивающего стартера занимает 15-20 минут.

Проверка реле осуществляется при помощи омметра и амперметра. Обмотки не должны иметь замыкания на корпус и обрывов. В замкнутом состоянии контактные пластины должны пропускать ток не менее 70 ампер. Если при проверке показания отличаются, то необходимо деталь заменить.

Первичный этап диагностики возлагается на водителя и осуществляется в момент запуска мотора. Понять, что элемент неисправен можно просто: если щелкает втягивающее стартера, а мотор запускается нестабильно, то следующим шагом следует обратиться на профильное СТО.

Проверка реле стартера

Водители, в случае появления поломок задаются вопросом: как проверить втягивающее реле стартера самостоятельно? Проверка сводится к следующим действиям:

  1. Если в момент запуска мотора слышится щелчок сердечника, и стартер вращается, то говорит о его исправности. Если сердечник щелкает, а стартер не вращается, то, скорее всего, обгорели контакты реле.
  2. Если стартер вращается, но двигатель не крутит, то это свидетельствует об неисправностях бендикса либо вилки.

Неисправности стартера и их проявления на машине связанные с втягивающим реле стартера:

  • При попытке запуска мотора стартер молчит либо щелкает. Не исправно тяговое стартера, также, с теми же симптомами может быть износ щеток, замыкание на массу якоря либо статора.
  • Стартер медленно вращается, туго крутит, “берет на себя”. Может быть износ втулок, замыкание на массу якоря либо статора, реже неисправность реле.
  • Стартер вращается, а двигатель не крутит, стартер крутит “в холостую”. Реле стартера исправно, необходимо менять бендикс.
  • Стартер вращается после запуска мотора. Неисправно реле стартера, встречается редко.

Втягивающее реле стартера Valeo

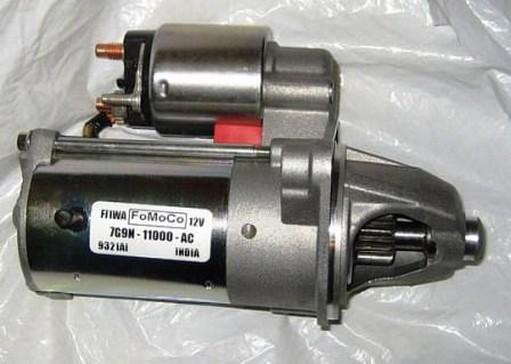

Втягивающее реле стартера Форд

Также встречаются неисправности реле на стартерах Mitsubishi, Hitachi, автомобили Мицубиси, Ниссан Альмера, Максима.

Втягивающее реле стартера Мицубиси

Втягивающее реле стартера на Ниссан

Реле стартеров Бош являются одними из самых надежных.

Втягивающее реле стартера Бош

Купить реле стартера

Чтобы приобрести качественную и надежную деталь следует прибегать к услугам только специализированных компаний, которые осуществляют прямые поставки комплектующих от производителей. В этом случае можно купить втягивающее реле стартера, которое будет обладать высоким запасом надежности и долговечности. Стоит отметить, что на втягивающее реле стартера цена зависит от его габаритных размеров и конструктивной сложности, поэтому, чтобы не ошибиться с выбором обращайтесь к специалистам.

Цену втягивающего реле можно определить сообщив номер стартера и фирму производителя. Либо по марке автомобиля.

Звоните нам по тел. +7 (495) 645-60-46, или +7 (905) 513-64-75.
