Обгонная муфта стартера ваз 2110

Содержание

Самостоятельная замена бендикса на стартере

Во время работы на стартер действуют внешние раздражители, он подвергается воздействию грязи и влаги, что неблагоприятным образом сказывается на его функциональности. И поэтому часто встречающейся неисправностью электромотора, может быть — пробуксовка обгонной муфты, более известной среди автолюбителей, как бендикс.

Дабы избежать существенных затрат на ремонт стартера в сервисных центрах можно эту процедуру провести в домашних условиях. Да, дело непростое и хлопотное, но когда вы знаете свою «железную лошадку» от маленького винтика до спидометра – вам все по плечу!

Что же такое бендикс?

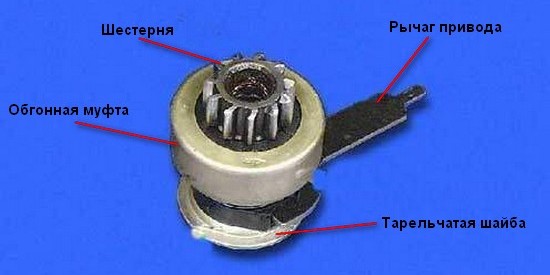

Бендикс — это обгонная муфта свободного хода, которая состоит из шестерни и специального устройства, и всё это находится в корпусе стартера.

Агрегат в исправном состоянии:

  • прокручивается только в одну сторону;
  • при попытке повернуть его в другую – стопорится.

Как работает бендикс стартера? При повороте ключа зажигания до упора, бендикс приводится в движение с помощью якоря втягивающего реле. Шестеренка сцепляется с маховиком коленвала и раскручивает его. Горючая смесь воспламеняется в камерах сгорания и двигатель начинает работать.

Как только обороты вращения коленвала превышают частоту вращения самого электродвигателя, тогда обгонная муфта рассоединяет шестерню и вал стартера.

Характерные черты неисправности стартера

Если говорить про признаки неисправности бендикса стартера, то можно слышать шум вращающегося стартера, при запуске автомобиля, а сам вал двигателя не прокручивается. Это ведущая шестерня не входит в зацепление с маховиком коленвала. Это и ответ на вопрос, как проверить бендикс стартера, не снимая его с автомобиля?

В таком случае, требуется замена бендикса на электродвигателе или его ремонт.

Ремонт обгонной муфты

Нужно взять подходящие по размеру ключи, отвертки и ваши «золотые» руки! Выполняя ремонт бендикса стартера своими руками, автовладелец в первую очередь должен попробовать очистить агрегат от загрязнения, без его разборки (а вдруг получиться — реанимировать).

Для этого нужно:

  • снять стартер с авто;
  • погрузить часть электромотора с бендиксом в емкость с бензином на 5-7 часов;
  • иногда подходить и прокручивать шестерню муфты в бензиновой посудине;
  • достать и хорошо просушить агрегат.

Если неисправность осталась, значит нужно снять и разобрать обгонную муфту стартера для ремонта.

Как снять бендикс со стартера (на примере ВАЗ 2114)

1. Сначала нужно снять минусовую клемму с аккумуляторной батареи и используя ключ, открутить верхние крепежные винты, которые присоединяют стартер к картеру сцепления. Третьего болта быть не должно, но если вам повезло – тогда нужно изловчиться, дабы его отвинтить.

2. Теперь нужно отсоединить провода подходящие к электродвигателю.

3. На этом этапе можно посмотреть состояние маховика (его зубья).

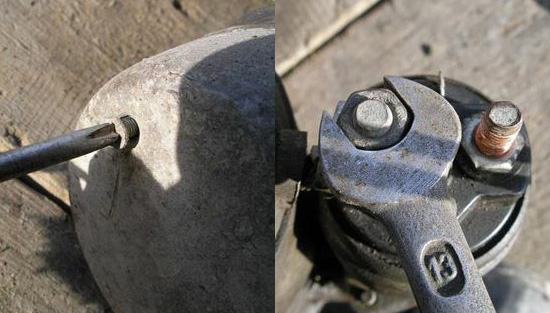

4. Дальше, отверткой нужно открутить два винта расположенные на крышке стартера и снять гайку на втягивающем реле (крепление выхода обмотки).

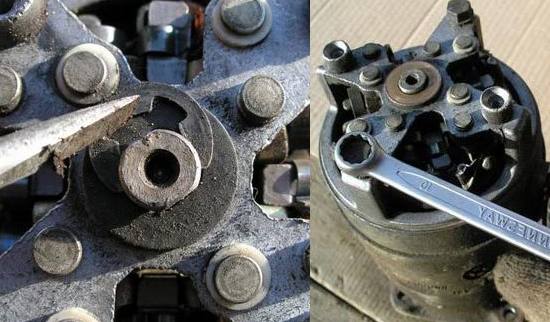

5. Теперь вы можете снять шайбу-скобу и с помощью ключа снять стяжные болты.

6. Осмотрите втулки на предмет износа.

7. Для последующих действий возьмите резиновый или деревянный молоток, которым нужно нанести несколько ударов по нижней части корпуса стартера и разъединить его.

8. Визуально оцените состояние обмоток и щеток.

9. Отверткой подцепите уши бендикса и достаньте их из вилки.

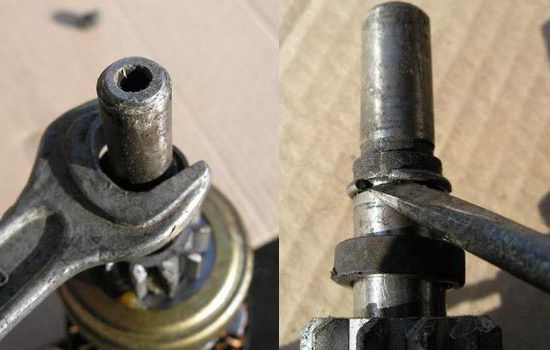

10. Теперь сбейте первое стопорное кольцо (можно с помощью ключа и молотка), а второе – снимите отверткой.

11. Снимите обгонную муфту.

Как осуществить замену механизма?

Возьмите новую обгонную муфту и установите на место изъятого бендикса. Обязательно промойте все детали механизма, пазы наружной обоймы, зачистите заусеницы на рабочих поверхностях.

Внимание: перед сборкой агрегата нужно обработать смазкой все подлежащие этому элементы механизма.

После установки стартера на место, подключите аккумулятор и заведите двигатель. Если все манипуляции были произведены верно – значит ваш автомобиль готов к эксплуатации.

Видео: замена бендикса стартера (инструкция).

На этом ремонт бендикса своими руками полностью завершен!

Советы бывалых

  1. В процессе монтажа стартера важно проверить целостность шестерни бендикса и привода агрегата.
  2. Стартер нельзя ронять, это сложный электроприбор, который может подвергнуться повреждению внутренних составляющих.
  3. Перед тем как разобрать бендикс стартера, проверьте обязательно заряд аккумуляторной батареи. Такая проблема часто вызывает ложную панику и необдуманные действия мастера.
  4. Если вы обнаружили треснутую или изношенную пластиковую шайбу, то ее нужно заменить.
  5. При покупке нового бендикса, имейте при себе старый агрегат. Часто различные муфты отличаются между собой мелкими деталями, которые визуально не запоминаются.
  6. При разборке стартера в первый раз, желательно процесс демонтажа записать на бумажку, дабы не допустить малейших оплошностей, при его сборке.
Читать еще:  Как заменить втулки стартера

Сложности при разборке стартера

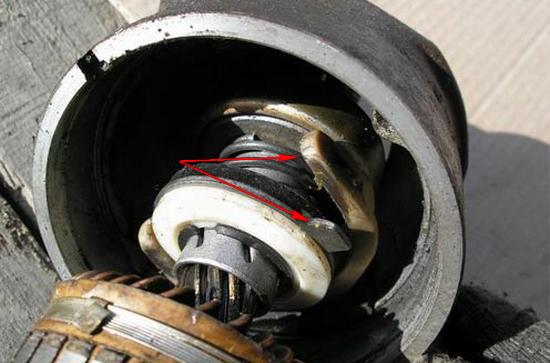

Наиболее распространенная загвоздка при ремонте бендикса – снятие стопорного кольца, и обратная его сборка.

У ограничительного кольца есть прорезь для стопорного. Одевается с противоположной стороны от бендикса.

При разборке втягивающего реле следует обязательно снимать контакты с обмотки, чтобы не повредить механизм. При размещении щеток внутри держателя необходимо визуально оценить их состояние, при расслоении нужно обработать их на точильном камне и вставить в отверстия держателя.

Бендикс стартера

Бендикс стартера (настоящее название — обгонная муфта) — это деталь, предназначенная для передачи крутящего момента от стартера двигателю автомобиля, а также для его защиты от высоких рабочих оборотов, на которых работает мотор. Бендикс стартера — это надежная деталь, и ломается она достаточно редко. Как правило, причина поломки — естественный износ ее внутренних деталей или пружин. Чтобы выявить неисправности, разберемся сначала с устройством и принципом работы бендикса.

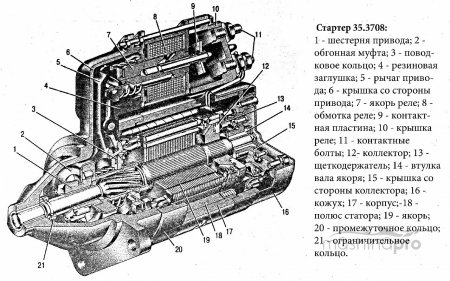

Устройство и принцип работы

Большинство обгонных муфт (будем называть их более популярным среди автомобилистов словом — бендикс) состоят из ведущей обоймы (или наружного кольца), содержащей ролики и прижимные пружины, а также ведомой обоймы. Ведущая обойма имеет клиновые каналы, которые с одной стороны имеют значительную ширину. Именно в них вращаются подпружиненные ролики. В узкой же части канала ролики стопорятся между ведущей и ведомой обоймами. Как понятно из вышеописанного, роль пружин заключается в том, чтобы загонять ролики в узкую часть каналов.

В принципе работы бендикса лежит инерционное воздействие на зубчатую муфту, входящую в его состав, до момента ее зацепления с маховиком двигателя. В то время, когда стартер находится в нерабочем состоянии (двигатель выключен или работает в постоянном режиме) муфта бендикса не зацеплена с венцом маховика.

Работа бендикса происходит по следующему алгоритму:

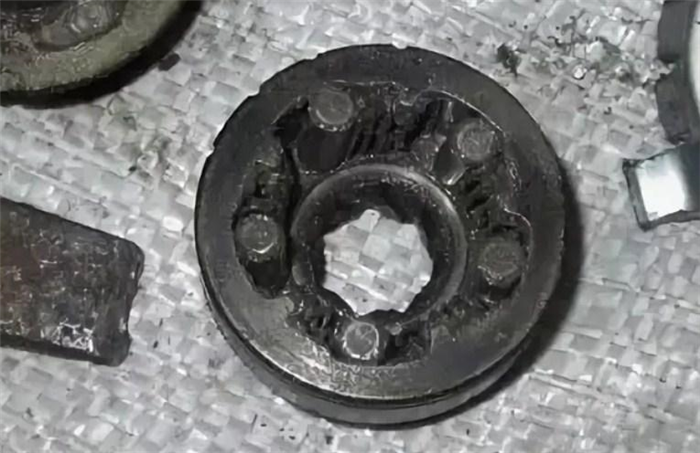

Внутренняя часть бендикса

  1. Ключ зажигания поворачивается и ток от аккумуляторной батареи подается на электродвигатель стартера, приводя в движение его якорь.
  2. Благодаря имеющимся на внутренней стороне муфты винтовым бороздам и вращательному движению муфта под собственным весом скользит по шлицам до момента зацепления с маховиком.
  3. Под действием ведущей шестерни ведомая обойма с шестерней начинает вращаться.
  4. В случае, если зубья муфты и маховика не совпали, происходит ее небольшой поворот до момента, когда они входят между собой в жесткое зацепление.
  5. Буферная пружина, имеющаяся в конструкции служит для смягчения момента старта двигателя. Кроме этого, она нужна для предотвращения поломки зубьев от удара в момент сцепления шестерен.
  6. Когда двигатель запустился, он начинает вращать маховик с большей угловой скоростью, чем до этого вращал стартер. Поэтому муфта закручивается в обратном направлении и соскальзывает по шлицам якоря или редуктора (в случае использования редукторного бендикса) и выходит из зацепления с маховиком. Это спасает стартер, который не рассчитан на работу на высоких оборотах.

Как проверить бендикс стартера

Если не крутит бендикс стартера, то проверить его работу можно двумя способами — визуально, сняв его с машины, и “на слух”. Начнем описание с последнего, как более простого.

Как указывалось выше, основная функция бендикса — войти в зацепление с маховиком и раскрутить двигатель. Поэтому, если в момент запуска двигателя вы слышите, что электродвигатель стартера крутится, а из места, где он находится, раздаются характерные металлические лязгающие звуки — это первый признак неисправности бендикса.

Так что далее требуется демонтаж стартера и снятие разбор бендикса, дабы детально его осмотреть и определить повреждения. Процедура снятия и замены описана нами ниже.

И так, бендикс сняли, необходимо провести его ревизию. В частности, проверить, крутится ли он только в одну сторону (если в обе, значит, он подлежит замене) и не съелись ли зубья. Также убедится неослабилась ли пружина. Еще следует снять вилку с бендикса, проверить ее целостность, следы износа, при необходимости она подлежит замене. Кроме этого, обязательно проверьте, есть ли люфт на валу якоря. Если он имеет место, то бендикс следует заменить.

Возможные причины поломки

Как упоминалось выше, вращение шестерни возможно только в направлении вращения якоря стартера. Если возможно вращение в обратном направлении — это явная неисправность, то есть, бендикс подлежит ремонту или замене. Причин этому может быть несколько:

  • Уменьшение диаметра рабочих роликов в обойме вследствие естественного износа. Выходом из положения служит подбор и покупка шариков аналогичного диаметра. Некоторые автолюбители вместо шариков используют другие металлические предметы, например, кусочки сверла. Однако все же не советуем заниматься самодеятельностью, а купить шарики необходимого диаметра.
  • Наличие на одной из сторон ролика плоских поверхностей, образовавшихся вследствие естественного износа. Рекомендации по ремонту аналогичны предыдущему пункту.
  • Стачивание рабочих поверхностей ведущей или ведомой обоймы в тех местах, где они соприкасаются с роликами. В этом случае ремонт вряд ли возможен, поскольку такую выработку удалить невозможно. То есть, необходимо производить замену бендикса.
Читать еще:  Схема реле стартера камаз 5320

Еще одна причина поломки — износ зубьев шестерни. Поскольку это происходит по естественным причинам, то ремонт в данном случае невозможен. Необходимо произвести либо замену упомянутой шестерни, либо бендикса целиком.

Поскольку стартер не только испытывает сильные нагрузки, но и контактирует с внешней средой он поддается таким раздражителям как: влага, пыль, грязь и масло, то пробуксовка на свободном ходу может случатся и по причине отложений в его пазах и роликах. Признаком такой неисправности является шум якоря во время запуска стартера и неподвижностью коленвала.

Как поменять бендикс на стартере

Как правило, для того, чтобы поменять бендикс, необходимо снять стартер и разобрать его. В зависимости от модели машины процедура может иметь свои особенности. Опишем алгоритм с момента, когда стартер уже снят и для замены бендикса предстоит разобрать его корпус:

Переборка стартера на автомобилях ВАЗ десятой модели

С проблемами поломки стартера можно столкнуться в самый неожиданный момент. Так как при этом двигатель невозможно запустить — проблема оказывается довольно серьезной. Но можно попробовать решить эту задачу самостоятельно.

Для начала надо установить причину неисправности.

Основными факторами, по которым на ВАЗ-2110 стартер не крутит, являются: выход из строя втягивающего реле, залипание пятаков (замыкающих контактов), износ щеток электродвигателя. Такие причины неисправностей можно устранить только путем снятия и переборки стартера.

Но прежде чем приступить к этой задаче, давайте немного разберемся в его устройстве.

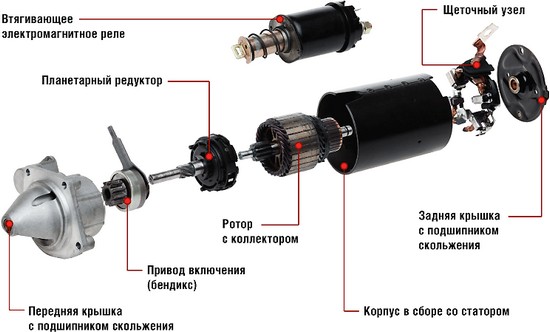

Стартер состоит из стального корпуса, к которому изнутри прикреплены четыре постоянных магнита. Двумя шпильками между собой стянуты крышки и корпус. Якорь вращается на валу, вставленному в две металлокерамические втулки, которые находятся в опоре вала и крышке.

Вращение от вала якоря на вал привода передает планетарный редуктор, который состоит из центральной и трех планетарных шестерен. На валу привода стоит обгонная муфта и бендикс, передающий вращение в одном направлении, от стартера к двигателю, разъединяя их после запуска.

На корпусе установлено втягивающее реле, предназначенное для подачи шестерни привода в зацепление с маховиком коленвала. При этом оно включает электродвигатель стартера. При включении зажигания на пуск двигателя подается напряжение на обмотки реле. Втягивающая обмотка выключается, при замыкании его контактов.

С чего начать, если не крутит стартер на ВАЗ-2110 и что необходимо проверить в первую очередь

Прежде чем разбирать стартер, необходимо проверить исправность проводки и некоторых узлов. Возможно, неисправность кроется в них.

Первым делом проверьте, заряжен ли аккумулятор.

Затем, при помощи тестера проверьте, подается ли напряжение на клемму втягивающего реле.

Также необходимо проверить подается ли питание с замка зажигания. Для этого снимите разъем с реле, подсоедините тестер и поверните ключ на старт. При повороте ключа в это положение, на разъеме должно появляться питание.

Если не было выявлено никаких неисправностей при этой проверке, а стартер на ВАЗ-2110 по прежнему не крутит, то необходимо его снять и установить причину неисправности.

Инструкция по снятию

Отсоединяем клеммы аккумулятора.

Отсоединяем разъем провода от втягивающего реле.

Отворачиваем плюсовой провод, идущий от аккумулятора и снимаем его.

Отвернув гайки крепления к двигателю, снимаем стартер.

Проверка стартера

Напрямую от аккумулятора, при помощи провода, замкните нижний контакт втягивающего реле. Электродвигатель при этом должен заработать. Если этого не произошло, то на нем требуется заменить щетки.

Если электродвигатель работает, то замкните разъем на реле. При этом оно должно щелкать и выбрасывать шестерню привода. Если ничего не происходит или реле щелкает, но не выбрасывает шестерню – требуется замена реле.

Замена втягивающего реле

Отвернув гайку, отсоедините нижний вывод реле. Отверните болты крепления втягивающего реле и снимите его. Вытащите пружину и якорь из передней крышки. Новое реле установите в обратном порядке.

Замена щеток

Сняв реле, как описано выше, снимаем статор с якорем, отвернув гайки стяжных шпилек. Снимаем шестерню с вала. На задней крышке отворачиваем два винта и снимаем ее. Вынимаем щеткодержатель. Вытаскиваем якорь.

Осматриваем состояние обмоток и коллектора. Сильного обгорания и обрывов проводки быть не должно. При помощи мелкой шкурки, зачищаем пластины коллектора и задиры шейки вала якоря. Осматриваем щетки. При их большом износе — меняем щеткодержатель в сборе. Собираем электродвигатель в обратном порядке, не забывая смазать шестерни планетарного редуктора.

При правильной переборке и использовании новых запчастей, можно продлить срок службы этого, необходимого в системе автомобиля, устройства.

Возможные причины возникновения проблем с запуском двигателя Лады Приоры

Автомобиль давно уже стал неотъемлемой частью нашей жизни. Представить жизнь без него многим из нас довольно трудно. Но иногда настает такой момент когда авто перестает заводиться в самое неподходящее время. Сталкиваясь с такой проблемой, многие автовладельцы не представляют, как быть в такой

Читать еще:  Как завести дизель без стартера

Неисправности автомобиля Лада Калина

Каждому автовладельцу обычно приходится сталкиваться с такой ситуацией, при которой его машина не заводится. Это является довольно серьезной проблемой, особенно когда неисправность случается зимой. В таких случаях необходимо обращаться к квалифицированным специалистам, также можно попробовать

Карбюратор ДААЗ-4178 – установка и основные причины неисправностей

Димитровградский автоагрегатный завод выпускает карбюраторы ДААЗ-4178 на УАЗ, которые могут быть применены взамен штатного К-151В. Производитель гарантирует повышение динамики и снижение нормы топливных расходов до уровня 11 л на 100 км в смешанном режиме, что сравнимо с расходом топлива на ГАЗ

Причины поломок мотора и методы их устранения

Каждый водитель сталкивается с такой проблемой, когда его автомобиль выходит из строя и не заводится. Причиной этому часто становится неисправность в работе стартера. Он представляет собой определенный электромотор, использующий для получения питания аккумулятор. Основные неисправности и их

Определение причин неисправности стеклоочистителя на автомобиле ВАЗ

дворникиЕсли вдруг на вашем автомобиле перестали работать дворники, это не повод для паники. Устройство это довольно простое и при желании каждый может самостоятельно устранить причину неисправности, следуя дальнейшей инструкции. И так, давайте выясним почему не работают дворники на вашем ВАЗ-2105.

Как обнаружить и устранить неполадки в системе стеклоочистителей автомобиля Лада Калина

Устройство системы стеклоочистителя представляет собой довольно простую схему. При желании, любой автовладелец в состоянии разобраться в причине неисправности и устранить ее самостоятельно.

Ремонт бендикса стартера своими руками (фото и видео).

Добрый день. В сегодняшней статье расскажу, как произвести ремонт бендикса стартера своими руками. Традиционно для нашего сайта статья представляет собой подробную инструкцию с фото и видео материалами.

Что такое бендикс (обгонная муфта)?

В современных автомобилях двигатель запускается при помощи электрического стартера. Стартер представляет собой электродвигатель постоянного тока, который через специальную муфту передает вращение на маховик двигателя.

вот так выглядит стартер:

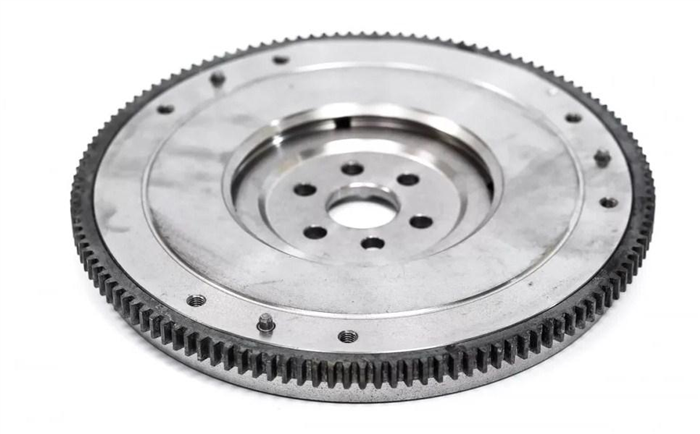

вот так выглядит маховик:

Обычно, шестерня на стартера имеет 10-12 зубьев, а фланец на маховике, зацепляясь с которым стартер запускает двигатель, имеет больше сотни зубьев.

Если исключить обгонную муфту, то после того как двигатель запустится, даже на холостом ходу, стартер раскрутится до запредельных 100000-200000 оборотов! Естественно при этом он разрушится.

Для того, чтобы это не происходило, применяется специальная обгонная муфта, в простонародье называемая бендикс.

Работает она по принципу задней ступицы велосипеда, т.е. крутящий момент передается только в одну сторону — от стартера к двигателю.

Причины неисправностей бендикса.

Все неисправности проявляются одинаково — бендикс срабатывает через раз или вообще не срабатывает, стартер при этом крутится.

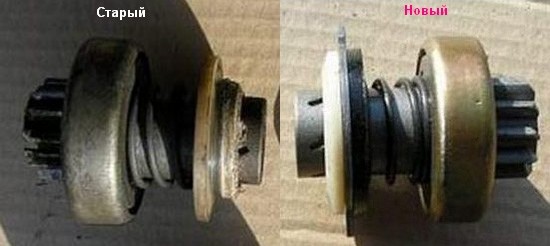

Визуально неисправность бендикса проявляется вот так:

Для ремонта бендикса потребуется отвертка способная выдерживать удары молотком, молоток, тисы, ветошь.

Запчасти для бендикса купить проблемно, так как бендикс продаётся обычно в сборе. Но есть один лайфхак — покупаем бендикс от ваз-2101 (самый дешевый) и разбираем его на запчасти. Диаметр роликов почти всегда одинаков, если не найдете нужного диаметра или если у вас большая выработка можно распилить сверло, пружины почти всегда подходят. Автор этой статьи ремонтировал бендикс на стартере Chery Amulet заменив ролики и пружины на аналогичные от ВАЗа.

Причины поломок приведены в порядке вероятности, от наиболее распространенных к наименее распространенным.

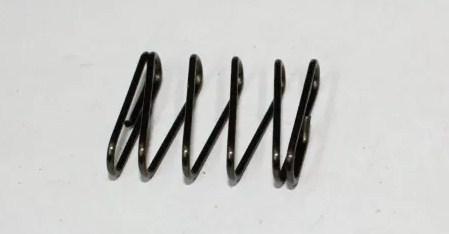

Потеря упругости пружин.

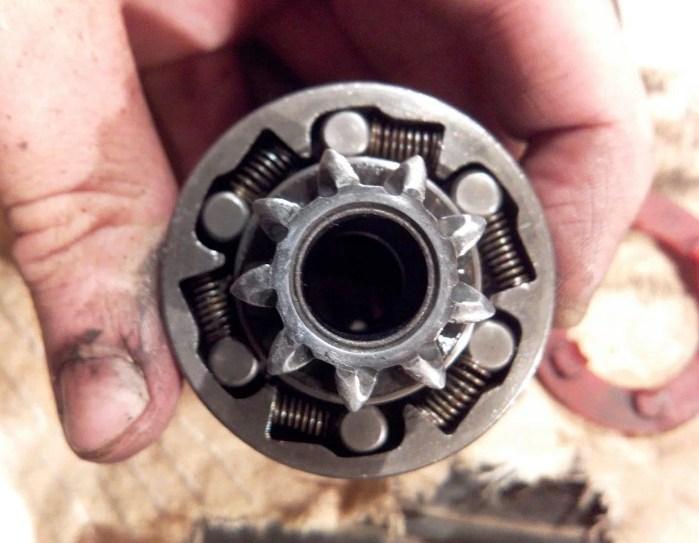

На картинке выше, видно, что ролики прижимаются пружинами. Когда пружины теряют упругость, бендикс начинает проскальзывать, а сам стартер срабатывает через раз.

Ремонт — развальцовываем бендикс стартера, аккуратно вынимаем внутреннюю часть, заменяем или растягиваем старые пружины, собираем без смазки, если бендикс смазать он будет проскальзывать, завальцовываем.

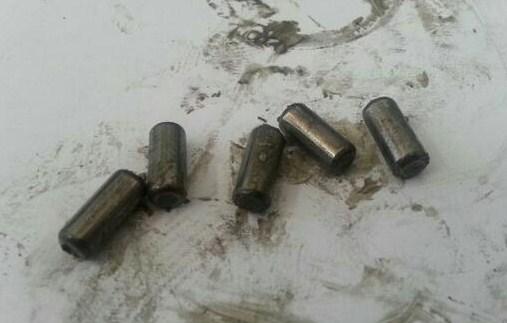

Износ роликов.

Это вторая по распространенности причина, ролики в процессе своей работы не крутится и поэтому изнашивается только с одной стороны, иногда их плющит — они становятся овальными.

Ремонт — развальцовываем бендикс, аккуратно вынимаем внутреннюю часть, переворачиваем ролики другим боком или заменяем, собираем без смазки, завальцовываем.

Замасливание.

Эта проблема актуальна только для редукторных стартеров. Иногда смазка для редуктора попадает в бендикс, в этом случае он начинает проскальзывать постоянно.

Ремонт — развальцовываем бендикс, аккуратно вынимаем внутреннюю часть, протираем все ролики бензином или ацетоном, собираем без смазки, завальцовываем. Целесообразно заменить смазку в редукторе стартера на более тугоплавкую, или уменьшить её количество.

Если вам больше нравится смотреть видео, ниже подробное видео про то, как отремонтировать бендикс стартера своими руками:

Заключение.

На этом у меня сегодня всё. После прочтения статьи ремонт бендикса стартера не должен вызывать у вас трудностей. Важно понимать, что бендикс, это не такая дорогая деталь и стоит он 200-300 рублей, поэтому, ремонтировать его целесообразно, только если запчастей нет, или если машина очень дорогая.
