Как снять и почистить форсунки на ВАЗ 2109 (инжектор)?

Выполнить снятие форсунок на инжекторном автомобиле ВАЗ 2109 приходится не редко. Можно обратиться в автосервис, где все сделают за ваши деньги, либо провести работу своими руками, получив бесценный опыт и сэкономив внушительную часть собственного бюджета. Выбор за вами.

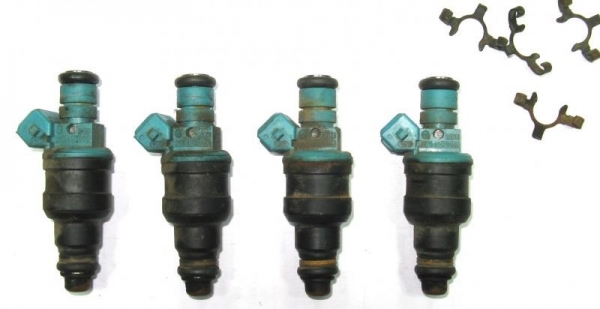

Внешний вид устройств

Расположение

Нельзя начинать разговор об инструкции по снятию форсунок, не поговорив сначала о месте расположения искомого объекта.

Форсунки автомобилей ВАЗ 2109 располагаются на топливной рампе. Всего их 4 штуки. Это обусловлено тем, что каждая форсунка распыляет топливо на один отдельный цилиндр. Поскольку у девятки четыре цилиндра, делаем вывод о логичности количества форсунок.

Когда требуется замена

Есть несколько признаков, которые указывают на необходимость по меньшей мере снять и проверить состояние распылителей топлива. Далее уже принимается решение о чистке или замене элементов.

Обращайте внимание на поведение вашего автомобиля и конкретно двигателя. Они подскажут вам, если с форсунками что-то не так. Проявляться это может следующим образом:

• Двигатель выдает меньшую мощность, не ощущается прежняя эффективность разгона;
• При плохой работе двигателя, недостатке мощности, все равно расход топлива увеличивается;
• Плохой запуск является не редким признаком выхода из строя форсунок;
• Если двигатель плохо держит холостые обороты, распылители вполне могут быть тому причиной;
• В выхлопных газах увеличивается количество токсичных компонентов;
• На холостом ходу повышаются обороты.

Снятие и замена

Теперь расскажем конкретно о том, как правильно снять и заменить старые форсунки, которые утратили свою пригодность, на новые агрегаты.

Процесс демонтажа каждой из 4 форсунок идентичен, потому никакой разницы в процессе не будет.

Пожалуй, наиболее проблематичным этапом замены или чистки форсунок является демонтаж топливной рампы. Потому мы отдельно расскажем, как снимается этот узел.

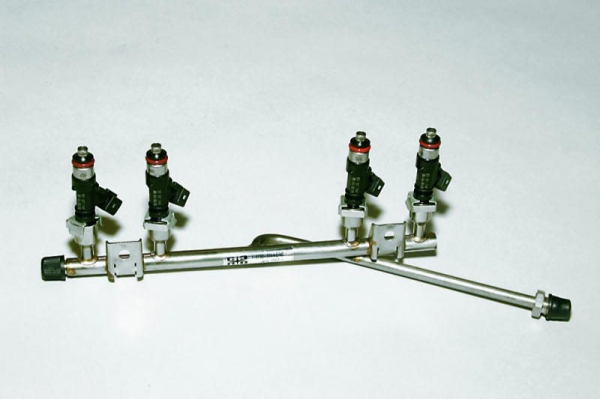

Топливная рампа

Топливная рампа — это планка, на которой установлены форсунки. Она фиксируется парой болтов на впускной трубе. Слева от рампы располагается штуцер контроля давления топлива. Для ее снятия вам необходимо:

• Отключить минусовую клемму от аккумуляторной батареи. Короткие замыкания никому не нужны;
• Сбросить давление в топливной магистрали;
• Снять воздушный фильтр и отсоединить шланг впускной трубы, после чего демонтировать вакуумный шланг регулятора давления;
• Отключить питающую колодку проводов от датчика холостого хода. Для этого просто отжимается фиксатор колодки, выполненный из пластика;
• Отсоединить колодку с проводами, идущими от форсунок;
• Отключить шланги слива и подачи от топливных патрубков;
• Открутить пару крепежных болтов, на которых топливная рампа крепится к впускной трубе;
• Топливные трубки удерживаются специальным держателем, для снятия которого требуется открутить один крепежный винт;
• Снимите топливную рампу, сдвинув ее вдоль оси распылителей топлива. Так они выйдут со своего посадочного места на трубе впуска;
• Сборка выполняется в обратной последовательности.

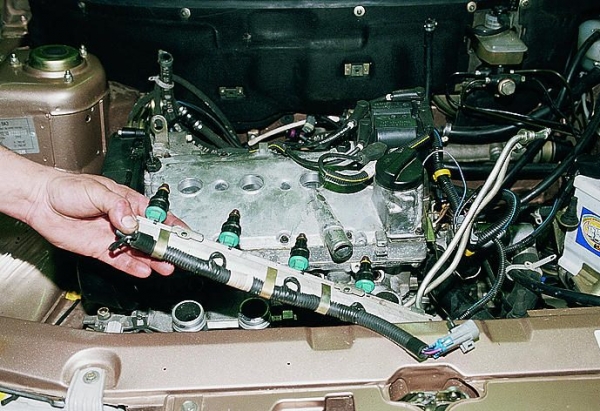

Демонтаж рампы

Обратите внимание, что под болтами крепления топливной рампы располагаются шайбы, которые следует обязательно вернуть на место в процессе обратной сборки или заменить на аналогичные новые.

1. Первым делом снимите топливную рампу с вашего автомобиля.
2. Далее рампа укладывается на ровную поверхность, после чего от поврежденной форсунки отключается колодка проводов. Чтобы ее снять, требуется сжать пружинную крепежную скобу, а затем отсоединить колодку.
3. С помощью отвертки сдвиньте к топливной рампе металлический фиксатор. Он служит для фиксации топливного распылителя. Многие зачем-то снимают фиксатор полностью. В этом необходимости никакой нет. Просто сдвиньте немного в сторону.
4. Возьмите форсунку в руку и немного покачайте в стороны. Так она должна без лишних проблем выйти из топливной рампы.
5. Параллельно обязательно проверьте, какое текущее состояние у уплотнительных колец корпуса топливного распылителя.
6. Аналогично проверяется уплотнительное кольцо распылительного элемента форсунки. Чтобы это сделать, нужно отверткой поддеть оба кольца и посмотреть, не износились ли они.
7. В случае с топливными форсунками, менять уплотнительные кольца при замене самих распылителей не нужно, если они находятся в хорошем состоянии. Только если собираетесь повторно их использовать, обязательно перед установкой смажьте кольца маслом. Моторным, разумеется.
8. Когда форсунка снята и кольца заменены (или оставлены старые), можно начинать установку новых устройств. Выполняется процедура в обратной последовательности.
9. Вставьте распылитель в отверстие на топливной рампе, зафиксируйте фиксатором.
10. Верните на место колодку с проводами, установите на свое законное место топливную рампу.

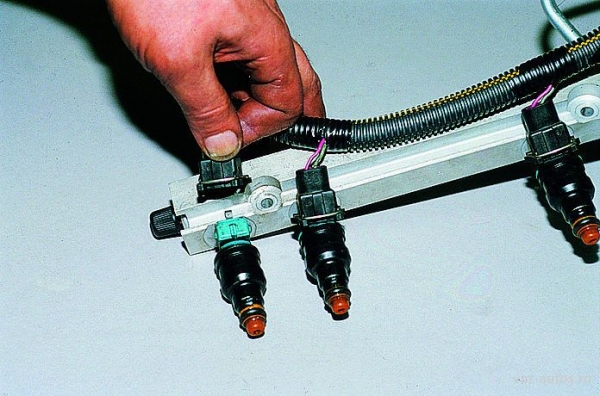

Отключаем колодку проводов

Не всегда замена форсунок — это единственный и рациональный способ восстановления работоспособности топливных распылителей. Попробуйте прочистить их. Это дело не сложное, зато экономия выходит внушительная.

Чистка

Существует два способ очистки распылителей топлива, каждый из которых имеет свои нюансы. Выбирайте сами, какой больше нравится или доступнее, учитывая имеющиеся средства.

Спрей в помощь

ВАЗ 21099: ремонт инжектора — как производить?

Установка инжектора в автомобиле ВАЗ 21099

Надежная работа топливной системы автомобиля ВАЗ 21099 зависит от инжектора. Его засорение может привести к большому перерасходу топлива, нестабильной работе на холостом ходу и уменьшению мощности двигателя, подергивании авто при разгоне.
Очень многие автозаправочные компании реализуют топливо низкого качества, которое содержит грязь, бензол, воду, серу и олефин. Это приводит к скоплению смолистых отложений в топливной системе, рампе, на поверхностях форсунки.
В данной статье рассматриваются вопросы как на автомобиле ВАЗ 21099 самому промыть инжектор.

Система впрыска ВАЗ 21099

Основные элементы системы впрыска показаны на схеме:

Схема системы впрыска автомобиля ВАЗ 21099

На схеме позиции:

• 1 – воздушный фильтр;
• 2 – датчик расхода воздуха;
• 3, 4,10, — шланги системы;
• 11 – электронный блок управления;
• 13 – топливный фильтр;
• 14 – бак для топлива;
• 18 – регулятор давления;
• 20 – рампа форсунок;
• 21 – форсунка;
• 26 – головка цилиндров.

Как правильно промыть инжектор на автомобиле ВАЗ 2109

Очистить топливные форсунки от смолистых отложений, которые появляются из-за плохого качества, заливаемого в бензобак топлива, бывает достаточно на ВАЗ 2109 инжектор промыть. Это можно сделать в специализированной мастерской или своими руками.
Процесс выполнения работ заключается в следующем:

• Приобретаются: промывочная жидкость, спринцовка, комплект новых свечей.

Совет: Работу лучше выполнять с помощником, который будет давить на педаль акселератора, для поддержания нужных оборотов двигателя.

• Смешивается 1,5 – 2 литра бензина, который заливается обычно в бак, и промывочная жидкость.
• Открывается капот.
• На шланге, соединяющем впускной коллектор и вакуумный усилитель тормозов, отсоединяется резиновая трубочка-переходник.
• Спринцовкой в нее наливается подготовленная смесь промывочной жидкости и бензина.
• Примерно 20 минут достаточно, чтобы отошли все наросты внутри устройства.
• Помощник садится за руль, заводится двигатель. Педаль акселератора нужно удерживать, иначе двигатель не будет держать обороты из-за отсоединения трубки.
• Делается впрыск смеси.

Совет: Высокое давление в трубке может спровоцировать затягивание спринцовки вовнутрь, поэтому нужно аккуратно на нее нажать, а в трубочку жидкость поступит сама.

• Не нужно обращать внимание на вылетающие из него черные куски мусора, исходящие клубы белого дыма. Все это может сопровождаться различными звуками особенно у автомобилей ВАЗ 2109 прочистка инжектора, которых не проводилась более трех лет.

Совет: Вливать промывочную смесь нужно небольшими порциями, это лучше промоет устройство.

• Когда вся смесь закончится, мотор глушится, дается время ему остыть.
• Устанавливается новый комплект свечей зажигания.
• Рабочее место двигателя протирается сухой тряпкой.
• Капот закрывается.

Для ВАЗ 21099 как промыть инжектор, хорошо показано на видео.
Если форсунки покрылись коркой лака темного цвета ее трудно очистить простой промывкой. Поэтому для профилактики нужно в бензобак заливать через 5 000 – 6 000 километров пробега чистящие присадки.
Цена чистящего средства доступная, одной бутылки достаточно на 60 – 89 литров топлива. Такой метод чаще используется для очистки форсунок на новых автомобилях.

Совет: Не нужно загрязненный инжектор очищать сольвентом.
Отложения грязи могут по топливным проводам из бензобака достигнуть рампы и форсунок, что может окончательно забить впускные каналы и осесть на фильтрах форсунок, изготовленных из нейлона. Сольвент малоэффективен для удаления таких отложений, поэтому применение его не только опасное, но и напрасное мероприятие.

Прочистку инжектора лучше производить с помощью специального оснащения, используя переходники к рампе форсунок.
В этом случае инструкция предлагает:

• Отсоединить: топливный фильтр, топливные провода, бензобак.
• Включить двигатель и дать ему поработать 40 – 50 минут на промывочной особой смеси, подающейся под давлением примерно 6 атмосфер. Этого времени достаточно, чтобы промывочное средство устранило грязь из форсунок, рампы, клапана и камеры сгорания.
• Установить новые свечи зажигания.
• Для удаления из топливной системы мотора остатков промывочной смеси нужно несколько километров проехать на авто с большой скоростью.

Таким методом можно на автомобиле ВАЗ 2109 промыть инжектор сравнительно не дорого. Он не требует много усилий прикладывать для демонтажа рампы и форсунок, а эффект от очистительных составов хороший.
Как чистить форсунки, показано на фото.

Чистка форсунок инжектора ВАЗ 2109

Каждый автовладелец решает сам,когда промывать инжектор ВАЗ 2109, единственное условие, чтобы работа выполнялась своевременно. Тогда увеличивается гарантия исправной работы не только двигателя, но и всех узлов автомобиля ВАЗ 2109.

Ваз 21099 чистка форсунок

У величился расход топлива, ухудшилась динамика автомобиля, не ровно работает двигатель автомобиля, троит, плохо заводится. Одна из причин такого поведения автомобиля, засорившиеся форсунки. Восстановить былую работоспособность форсункам подсилам своими руками.

Чистка форсунок ВАЗ 21099.

Для того чтобы почистить форсунки, их необходимо снять:

(1) Нажимая на металлический фиксатор, снимаем фишки питания с форсунок.

(2) Откручиваем трубки подачи – обратки топлива.

(3) Откручиваем шестигранником на 5, болты топливной рампы.

Выдергиваем топливную рампу вместе с форсунками.

Оттягиваем фиксаторы форсунок к топливной рампе в сторону и вынимаем форсунки.

Берем средство для промывки форсунок, в нашем случае это средство для промывки карбюратора ABRO, оно довольно неплохо чистит как карбюраторы, так и форсунки, а давление баллончика, достаточно, для, чтобы с имитировать топливный насос, что позволит проверить работоспособность форсунки на: (открытие, закрытие, герметичность и факел форсунки)

Трубочку от средства для промывки, разрезаем на две части, не более. у меня было две трубочки, и вставляем в отверстие форсунки, затем обильно, а главное крепко, обматываем форсунку вместе с трубочкой, как на фото ниже. Так как форсунки приходится мыть поэтапно, лучше всего подготовить все четыре форсунки, это сэкономит немало времени.

При чистке необходимо, чтобы форсунка периодически открывалась и закрывалась, в домашних масштабах, достаточно двух проводков, аккумулятора и помощника.

Обратите внимание на полярность форсунки.

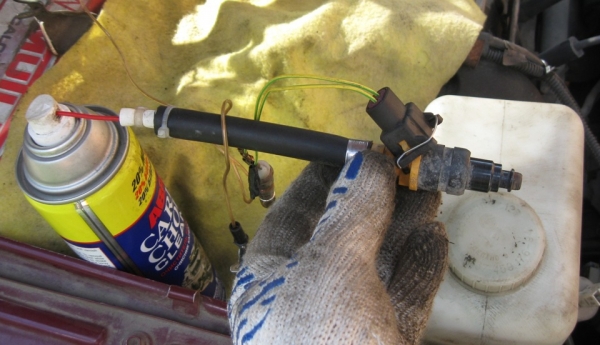

Процесс чистки. Присоединяем форсунку к баллончику, небольшими дозами впрыскиваем жидкость и периодически открываем-закрываем клапан форсунки, путем подачи питания на форсунку. Чистка форсунки длится примерно 15 – 20 секунд, затем берем вторую, третью, четвертую. Через 10 – 15 минут повторяем процедуру чистки всех форсунок и так, до тех пор, пока факел форсунки (струя топлива) не станет ровным, то есть пока две или четыре струи, в зависимости от форсунки не станут прыскать одинаково хорошо и в одинаковых направлениях. И до тех пор, пока в закрытом состоянии, форсунка не будет пропускать промывочную жидкость.

Далее промываем топливную рампу, меняем уплотнительные кольца на форсунках и собираем все на место.

Чистка форсунок ВАЗ 2110 (16 клапанная).

Для чистки форсунок в домашних условиях, необходимо приобрести: баллончик чистящего средства для карбюратора, изоленту и уплотнительные кольца форсунок.

Снимаем воздушный фильтр с датчиком массового расхода воздуха, отсоединив от датчика гофру и фишку проводов.

Откручиваем топливные шланги. Что бы ни мучиться со сбросом давления в топливной системе, можно под трубки подложить тряпочку и стравить топливо, слегка приоткрутив соединение трубок.

Откручиваем пластину крепления топливных трубок.

На патрубках ресивера ослабляем хомуты, ослабляем хомут сапуна и отсоединяем его от головки блока цилиндров.

Приподнимаем ресивер, снимаем щуп.

Откручиваем шестигранником топливную рампу.

Отсоединяем от топливной рампы, разъем проводов и шлангу. Выдергиваем рампу на себя.

Снимаем фишки с форсунок.

Отводим фиксатор форсунок в сторону и вынимаем форсунки из топливной рампы.

Подготавливаем форсунки к чистке: снимаем уплотнительные кольца, вставляем в форсунки трубочки от баллончика с промывочной жидкостью и крепко их приматываем к форсунке изолентой.

Подключаем баллончик к форсункам, имитируем работу форсунки подовая – отключая от нее питание и впрыскиваем промывочную жидкость. Процедуру чистки повторить 3 – 5 раз, для каждой форсунки.

Топливную рампу, также необходимо промыть.

После того как форсунки почищены, меняем уплотнительные кольца.

Собираем все в обратной последовательности.

Предостережение.

Избегать попадания промывочной жидкости в глаза и на открытые участки кожи.

Чистя форсунки в одиночестве, подовая питание проводом на контакты форсунок, избегать короткого замыкания, возможно воспламенение паров промывочной жидкости.

Как самостоятельно провести чистку форсунок

Признаком того, что форсунки вашего инжекторного автомобиля требуют технического обслуживания служат провалы в работе двигателя при резком нажатии на педаль газа, слабая тяга двигателя и рывки автомобиля при низкой температуре за бортом. Если это про ваш автомобиль, необходимо прочистить форсунки системы питания двигателя.

Техническое обслуживание форсунок двигателя рекомендуется производить каждые 30000 км пробега. Эти работы можно выполнить на станциях техобслуживания. Они предоставляют услугу по чистке форсунок двигателя при помощи ультразвука. Такой способ чистки позволяет в большинстве случаев восстановить работоспособность форсунок. После проведения этой операции улучшается дисперсность топливной струи, повышается производительность, топливо впрыскивается равномерно всеми форсунками, восстанавливается факел распыления топлива в цилиндре.

Итогом качественного технического обслуживания форсунок будет ощутимый подъем тяги на низких оборотах двигателя, отсутствие провалов тяги, расход топлива приблизится к заявленному производителем для данного двигателя.

В объем работ по ТО форсунок в специализированных центрах обычно входят:

— замеры СО и СН, проверка работы двигателя на холостом ходу.
— демонтаж топливной рампы вместе в форсунками.
— проверка производительности и герметичности форсунок.
— чистка форсунок ультразвуком.
— замена фильтра и уплотнений форсунки.
После всех операций и установки форсунок на двигатель выполняется контрольная проверка герметичности и производительности форсунок, производится корректировка уровня СО и СН в выхлопных газах, а также регулировка работы двигателя на холостом ходу.

Однако чистку форсунок двигателя вашего автомобиля можно выполнить самостоятельно, сэкономив при этом определенную сумму денег.

Для этого нам необходима жидкость — очиститель инжектора, либо очиститель для карбюратора. Вполне подойдет любой отечественный спрей.

Лучше сразу приобрести пару запасных уплотнителей форсунки, если вдруг потеряется — не придется из-за этой крошечной детали ехать обратно в магазин.

Для снятия форсунок надо вначале демонтировать топливную рампу, на которой они крепятся.
Если не знаем как снять рампу, смотрим в любом руководстве (каждый обладатель ВАЗа должен всегда держать такое руководство в машине, вдруг что). Сжимая пружинную скобу, отсоединяем электроразъем форсунки, отверткой сдвигаем фиксатор форсунки вдоль рампы и аккуратно вынимаем форсунку из рампы.Наливаем в емкость очиститель инжектора и погружаем в нее форсунки и оставляем на время откисать.

Обычно вокруг сопла форсунки имеется слой коксообразных смолистых отложений, его надо полностью удалить. Также аккуратно чистим от всякой нечисти воронкообразную поверхность, в которой расположено сопло форсунки, не повредив сопло. Для очистки пользуемся спреем.

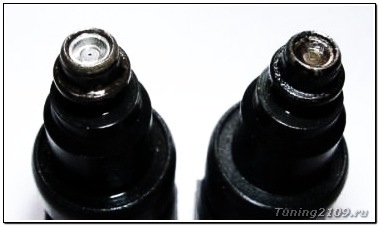

Чистая (слева) и загрязненная (справа) форсунки

Теперь промываем сам канал подачи топлива, проходящий внутри форсунки.
Нам понадобится источник питания на постоянное напряжение 12В, можно использовать для этой цели автомобильный аккумулятор. С помощью него мы открывать электромагнитный клапан подачи топлива внутри форсунки. Для того, чтобы не сжечь обмотку форсунки, подавать напряжение будем через любую автомобильную лампу накаливания, включив ее последовательно в плюсовой провод источника питания.

Наша задача промыть очистителем инжекторов под давлением канал форсунки. Для этого можно использовать ножной насос с манометром. Снимаем наконечник шланга насоса, заливаем в него жидкость для очистки инжекторов. Теперь надеваем шланг на форсунку и насосом накачиваем давление до 4-6 атмосфер. После того, как давление накачали, подаем на контакты электромагнитного клапана форсунки напряжение от источника питания.Питание нужно подавать короткими импульсами, имитируя работу форсунки в двигателе. При снижении давления подкачиваем его насосом. Обратите внимание на факел распыла форсунки, он должен иметь характерную форму и не должен сильно различаться у разных форсунок. Если форсунка негерметична и подтекает в закрытом состоянии, а также количество впрыскиваемого топлива за одинаковый по длительности цикл заметно отличается от остальных, форсунку необходимо заменить.

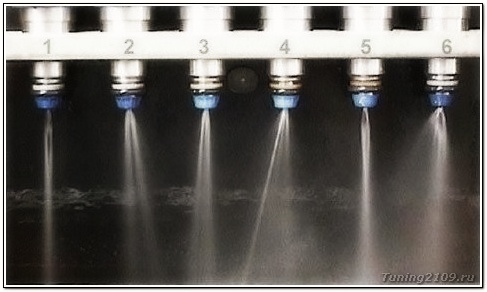

Факел распыления форсунки

Когда продули подобным образом все форсунки, собираем все обратно.

В процессе чистки можно обратить внимание на то, что топливные каналы покрыты черными смолянистыми отложениями. Эти отложения — результат использования в автомобиле некачественного отечественного бензина. Их тоже желательно периодически удалять, иначе все это попадет в форсунки и засорит их каналы.
Периодически в течение всего периода эксплуатации автомобиля рекомендуется добавлять в топливный бак специальный мягкий очиститель инжекторов, следуя инструкции по применению, обычно раз в 3000-5000 км. Это позволит содержать топливные каналы инжектора в чистоте, мягко смывая накопившуюся грязь. Если же до этого момента вы его не применяли, то лучше сначала почистить топливные каналы с их разборкой, иначе рискуете разом смыть всю грязь и засорить каналы форсунок, тогда их замены или профессиональной чистки в сервисе точно не избежать.

И на последок совет: берегите родные заводские ВАЗовские форсунки! Часто при замене их на другие, даже различные фирменные иностранные, расход топлива заметно возрастает. Характеристики форсунок разных производителей могут сильно отличаться.
