Пыльники рулевых тяг ваз 2110

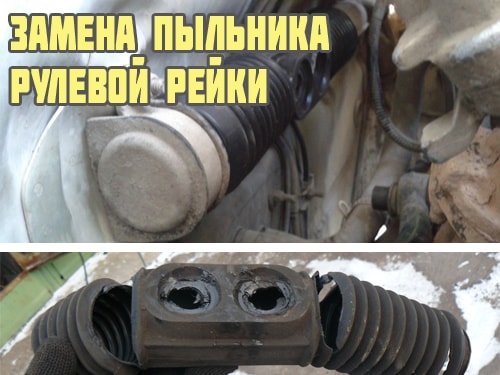

Как проводится замена пыльника на рулевой рейке ваз 2110

Пыльник рулевой рейки

Работоспособность механизма рулевой рейки в первую очередь определяется надёжной защитой от попадания грязи, влаги и прочего мусора. Для этой цели предусмотрен специальный гофрированный резиновый чехол (пыльник).
Рулевая рейка ВАЗ-2110 прослужит долго, если регулярно контролировать состояние пыльника. Периодически с помощью яркого фонарика проверяйте целостность и герметичность защитного чехла и тогда вы сможете надолго избежать проблем с ремонтом рулевой рейки.
При обнаружении любых дефектов пыльника, следует немедленно произвести его замену.
Замена пыльников рулевых реек – процедура довольно хлопотная. Однако это мероприятие можно выполнить своими руками.
Для этого нужны будут инструмент, новый пыльник, пара часов и желание. В этой статье представлена подробная инструкция, как самостоятельно заменить защитный чехол рулевой рейки.

Готовим автомобиль и необходимые материалы

Чтобы заменить пыльник необходимо приготовить следующие инструменты:

Кроме нового пыльника, следует запастись хомутами для крепления адсорбера, литолом, жидкостью WD и перчатками. Также нам понадобится домкрат и две подпорки под автомобиль («козлы»).
Замена пыльника рулевой рейки на ВАЗ 2110 должна производиться на холодном двигателе, так места мало и есть вероятность обжечься или поцарапать руки. Поэтому защитные перчатки будут весьма кстати.
Неплохо будет если автомобиль перед ремонтом хорошо вымыть.
Для удобства замены пыльника следует воспользоваться ямой или парой подставок («козлов»). Вначале автомобиль устанавливаем на стояночный тормоз.
Под задние колёса обязательно ставим упоры или колодки. Затем машину поднимаем домкратом и устанавливаем под передок подпорки так, чтобы было удобно подобраться к рулевому механизму.

Примечание: Проблем с болтами и гайками не будет, если их предварительно хорошо обработать жидкостью WD.

Снимаем защиту

Чтобы заменить пыльник, необходимо обеспечить доступ к рулевой рейке. Вначале демонтируем защиту двигателя.
Затем с помощью ключа на 10 или трещотки с небольшим воротком откручиваем крепление защитного экрана рейки от коллектора. Одна гайка находится снизу и две – вверху.

Примечание: Чтобы проще снять экран, его необходимо перед этим развернуть на 180 градусов, а затем вытаскивать.

Защитный экран рулевой рейки

Снимаем старый пыльник

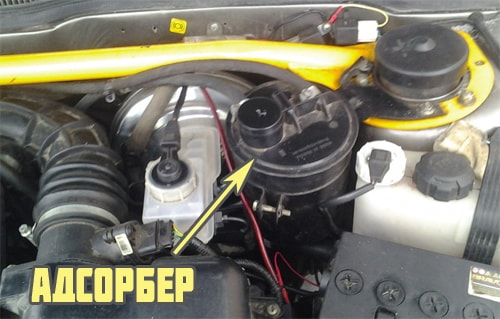

Чтобы удобно было работать дальше, нужно снять адсорбер. Хомуты крепления адсорбера, как правило, не поддаются снятию.
Их цена небольшая, поэтому хомуты просто откусываем пассажами, потом поставим новые.
После этого снимаем рулевые тяги в следующем порядке:

  • Выполняем развальцовку болтов рулевых тяг с помощью отвёртки, молотка и плоскогубцев. Затем ключом на 22 или трещоткой с воротком их откручиваем.
  • Вынимаем рулевые тяги из рейки.

Рулевая тяга отсоединена от рейки

  • С помощью ключа на 13 откручиваем рулевую рейку с правого бока, которая зафиксирована двумя гайками верху и внизу.
  • Вытаскиваем этот крепёж вместе с боковой резинкой рулевой рейки.
  • Снимаем повреждённый пыльник.

Примечание: Чтобы удобнее было снимать пыльник, предварительно немного открутите слева рулевую рейку ключом на 13.

Ставим новый пыльник

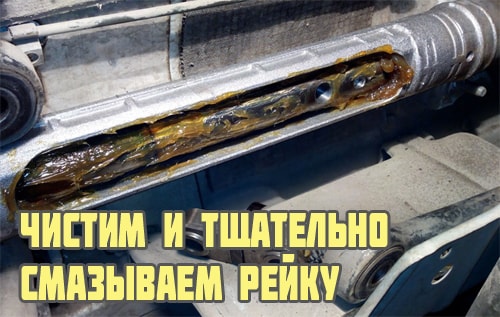

  • Перед тем, как ставить новый пыльник, рулевая рейка на ВАЗ- 2110 должна быть хорошо очищена от грязи. Затем её хорошо смазываем литолом.
    Если поверхность рейки будет хорошо смазана, то пыльник будет ставить проще. Резиновый чехол следует одевать аккуратно, чтобы не порвать.
    Пыльник не должен быть перекручен.

Новый пыльник рулевой рейки

  • Ставим рулевые тяги с болтами обратно в рулевую рейку. Иногда это бывает трудно сделать, особенно если во время снятия пыльника, кто-то повернул руль,но если этого не делать, то поставить тяги с болтами не составит особого труда.
  • Затягиваем болты крепления рулевых тяг с помощью ключа на 22 или трещотки с воротком. После этого вальцуем болты с помощью молотка, отвёртки и пассатижей.
  • Ставим боковую резинку и крепление.
  • Ключом на 13 или трещоткой хорошо затягиваем крепление рулевой рейки справа и слева.
  • Ставим на место адсорбер, прикручиваем ключом на 10 и фиксируем хомутами.

Ставим защиту

Чтобы удобно было поставить защитный экран, сначала его переворачиваем вверх и просовываем. Затем поворачиваем на 180 градусов в нужное положение и прикручиваем ключом на 10 вместе с резинкой.
После того как замена пыльника завершена, ещё раз проверяем правильность монтажа и готовим автомобиль к тестовому заезду.

Особенности рулевой рейки с ГУР

На небольшой части автомобилей ВАЗ-2110 рулевая рейка комплектовалась ГУР (гидроусилителем руля). Конструктивно она немного отличается от обычной рейки (без ГУР).

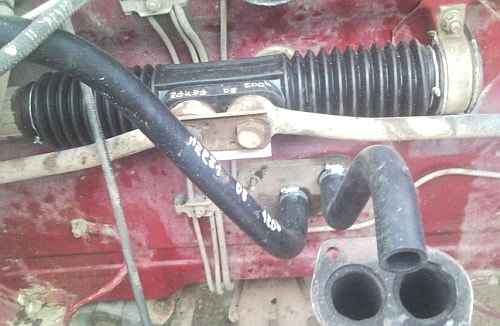

На фото видны шланги, которые обеспечивают работу гидроусилителя.

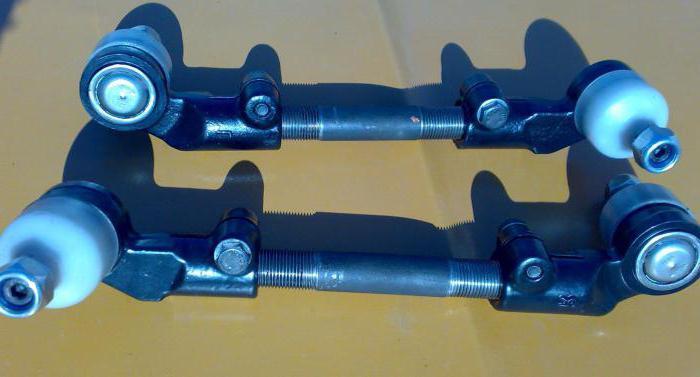

Рулевая рейка с ГУР в комплекте с тягами

Поэтому процедура замены пыльника на автомобилях, в которых установлена рулевая рейка с ГУР, имеет свои особенности.

Готовим инструмент и материалы

Помимо того, что было указано выше, для снятия пыльника на рейках с ГУР приготовьте дополнительно следующие инструменты и материалы:

  • 1 литр жидкости для ГУР ВАЗ;
  • ёмкость для слива старой жидкости;
  • деревянные пробки для закрытия отверстия в бачке ГУР и шланга высокого давления;
  • болт, чтобы закрыть шланга обратной подачи.

Кроме этого, понадобятся ключи на 17, 19 и шестигранник на 6.

Примечание. Во время замены пыльника рекомендуется сменить резиновые опоры рулевого механизма, левую и правую. Поэтому их также следует купить заранее.

Сливаем жидкость с ГУР

Замена пыльника рулевой рейки ВАЗ-2110 при наличии ГУР выполняется с предварительным сливом жидкости из бачка гидроусилителя.
Для этого необходимо:

  • шприцем откачать с бачка ГУР жидкость;
  • снять шлаг подачи жидкости к насосу;
  • заткнуть отверстие в бачке;
  • шланг опустить в заранее подготовленную ёмкость;
  • крутить руль и ждать, когда сольётся жидкость;
Читать еще:  Почему сгорает предохранитель печки на ваз 2107

Предупреждение! Заводить двигатель для включения насоса с целью ускорения процесса слива жидкости категорически запрещено.

  • снять с помощью отвёртки хомут крепления шланга обратной подачи и быстро заткнуть его болтом, который следует подготовить заранее;
  • ключами на 17 и 19 открутить шланг подачи (высокого давления) и заткнуть его деревянной пробкой.

Снимаем рейку

  • в аналогичном порядке, как было указано выше, демонтируем защиту двигателя и рулевой рейки;
  • с помощью ключа на 13 отворачиваем четыре болта крепления рейки;
  • откручиваем ключом на 13 болт крепления нижнего фланца муфты, который расположен под рулём;
  • снимаем рейку с помощью отвёртки, если она сама не упала;
  • вал рейки выводим из салона и переворачиваем;

Меняем пыльник

Чтобы заменить пыльник откручиваем патрубки ГУР от рейки и снимаем её через отверстие (окно) под крылом автомобиля. Меняем пыльник и производим сборку в обратной последовательности.

Примечание. Если не удаётся отсоединить патрубки, попробуйте отсоединить правую тягу и вытащить рейку сверху.

Руководствуясь советами, изложенными в этой статье, заменить пыльник рулевой тяги не составит особого труда. Кроме этого, вы можете дополнительно просмотреть видео, которое легко сегодня найти в интернете, введя соответствующий запрос в любом поисковике.

Замена пыльника рулевой рейки своими руками

На автомобиле имеются сотни различных деталей, стоимость которых может колебаться от нескольких сотен, до нескольких тысяч рублей. Каждая из них играет свою роль в возможности двигаться по дороге.

Одной из недорогих деталей автомобилей ВАЗ является пыльник рулевой рейки. Такие же защитные детали устанавливают на рулевые тяги. Выход их из строя приводит к преждевременному износу защищаемого шарнира.

Пыльник на рулевой рейке имеет вид гофрированного шланга. Как только водитель обнаружит что он порвался, следует приступить к замене. Эта операция не относится к разряду сложных и трудоёмких, поэтому выполнить её могут практически все владельцы машин.

Контролировать состояние этих деталей не сложно. Достаточно периодически осматривать рулевую рейку, тяги, другие детали с защитными чехлами. Как только обнаружится, что один из них порвался, следует его поменять.

Почему необходима замена

Истирание поверхности приводит к увеличению зазора в соединении, а это ухудшает управляемость автомобиля. Если откладывать работу на «потом» и поменять разорванный чехол рулевой рейки или наконечника с опозданием, то из-за этого понадобятся дополнительные расходы на восстановление изношенных узлов.

Намного проще и с меньшими затратами будет поменять один или несколько пыльников чем ждать, когда износятся тяги рулевых наконечников.

Безопасность водителя, пассажиров и других участников движения должна быть превыше всего. Поэтому внимательно относитесь к состоянию всех деталей рулевого механизма автомобиля.

Подготовка к замене

Замена пыльника рулевой рейки для разных автомобилей производится по-разному. Хорошо будет, если имеется возможность воспользоваться подъёмником или смотровой ямой. Если такой возможности нет, придётся довольствоваться автомобильным домкратом.

Отдельные модели авто требуют снятия защиты моторного отсека снизу машины. На других машинах нужно будет демонтировать генератор, аккумуляторную батарею. На автомобилях ВАЗ с передним приводом придётся снять корпус воздушного фильтра и адсорбер.

Любые работы с деталями рулевого механизма машины приводят к нарушениям установочных углов передних колёс. Если хотите минимально снизить износ резины управляемых колёс, сделайте видимые метки для наконечника, тяги, рулевой рейки, чтобы при сборке их совместить. По окончанию работ проверьте установочные углы на стенде.

Как поменять пыльник

В первую очередь необходимо приобрести новые пыльники взамен вышедших из строя и хомуты для их фиксации. Из инструмента понадобятся:

  • автомобильный домкрат;
  • подставки под кузов автомобиля;
  • набор гаечных ключей, отвёртки, молоток, плоскогубцы;
  • смазка для шарниров.

Когда меняется пыльник рулевой рейки, обычно меняют хомуты крепления защитного чехла. Работу желательно проводить на холодном двигателе, в противном случае можно обжечь руки.

После подъёма машины домкратом, обязательно установите для страховки подставки. Это позволит избежать произвольного опускания машины. Автомобили ВАЗ с передним приводом имеют рулевую рейку и два наконечника, а вазовская «классика», например 2107, уже четыре наконечника и продольную штангу с защитными чехлами.

Для удобного проведения замены следует обеспечить доступ к механизму. На ВАЗ этому препятствует защитный чехол рейки от выпускного коллектора. Также будет мешать адсорбер, который придётся снять.

Может возникнуть проблема снятия хомутов его крепления. Они не дорогие, поэтому многие владельцы их просто перекусывают, а при сборке устанавливают новые. Далее порядок действия будет примерно таким:

  • в работу вступают молоток с отвёрткой и плоскогубцы. С их помощью удаляется контровочный шплинт рулевой тяги;
  • после этого ключом на 22 или головкой отворачивают гайку на ней, и снимают с механизма;
  • пыльник порвался и его нужно удалить. Для этого с правой стороны механизма снимают крепление рулевой рейки. Он крепится двумя гайками, которые откручивают;
  • теперь имеется возможность снять повреждённый пыльник для замены.

Необходимо обратить внимание на правильность установки пыльника, чтобы он не перекрутился.

Иногда рулевое колесо проворачивается, это не даёт возможности для установки наконечника на своё место, следует немного его провернуть и тяги займут свои места в рулевой рейке.

Далее на винтовую часть наворачивают гайку, затягивают её гаечным ключом, контрят шплинтом, разгибают его усики отвёрткой. После того как гайка затянута, устанавливают рейку на своё место, ставят крепление и затягивают.

Заодно проверяют хомут с левой стороны механизма, при необходимости дожимают гайки. Далее можно ставить на место снятые детали.
» alt=»»>
Пользуясь тем что автомобиль поднят и частично разобран, проверяют тяги, их состояние и целость защитных чехлов. Если заметны малейшие повреждения, пыльники замените, иначе придётся менять тяги целиком.

Операция замены пыльника тяги подобна процессу работы на других ВАЗ, например, 2107 и подобных.

Пыльник рейки с ГУРом и без 2110-12, Приора, Гранта, Калина, Датсун

Уважаемые покупатели, во избежание ошибок при отправке защитного чехла рейки рулевого механизма (гофры, пыльника рулевой рейки) 2110-3401224 для автомобиля ВАЗ 2110, 2112, 2111, 1118 / Лада Калина, ВАЗ 2170, 2171, 2172 / Лада Приора, ВАЗ 2190, 2191/ Лада Гранта / Granta, Датсун / Datsun с ГУРом и без в строке «Комментарий» указывайте модель Вашего автомобиля, год выпуска.

Читать еще:  Ваз 2114 передние фонари

На автомобилях ВАЗ 2110, 2112, 2111, 1118 / Лада Калина, ВАЗ 2170, 2171, 2172 / Лада Приора, ВАЗ 2190, 2191/ Лада Гранта / Granta, Датсун / Datsun рулевое управление — травмобезопасное, с реечным рулевым механизмом и регулируемой рулевой колонкой (по высоте и вылету), в большенстве оборудован электромеханическим усилителем (ЭУР).

Элементы рулевого управления ВАЗ-2110-12, 2170:

1 — правая рулевая тяга в сборе; 2 — правая опора рулевого механизма; 3 — скоба опоры рулевого механизма; 4 — промежуточный карданный вал ; 5 — электроусилитель ; 6 — рулевое колесо; 7 — труба рулевой колонки; 8 — левая опора рулевого механизма; 9 — рулевой механизм; 10 — левая рулевая тяга в сборе.

Рулевой механизм реечного типа с переменным передаточным отношением. Механизм закреплен в моторном отсеке на щитке передка кузова двумя скобами через резиновые опоры. Левая опора фиксирует картер рулевого механизма от проворачивания. Болты крепления — приварные, по два с каждой стороны щитка передка.

1 — наружный наконечник рулевой тяги ; 2 — регулировочная тяга; 3 — внутренний наконечник рулевой тяги; 4 — правый защитный колпак; 5 — труба картера рулевого механизма; 6 — чехол защитный рейки рулевого механизма, пыльник (2110-3401224); 7 — стопорная пластина болтов крепления рулевых тяг; 8 — вал–шестерня; 9 — картер рулевого механизма; 10 — левый защитный колпак

Работоспособность механизма рулевой рейки ВАЗ 2110, 2112, 2111, 1118 / Лада Калина, ВАЗ 2170, 2171, 2172 / Лада Приора, ВАЗ 2190, 2191/ Лада Гранта / Granta, Датсун / Datsun в первую очередь определяется надёжной защитой от попадания грязи, влаги и прочего мусора. Для этой цели предусмотрен специальный гофрированный резиновый чехол 2110-3401224 (пыльник).

Рулевая рейка прослужит долго, если регулярно контролировать состояние пыльника. Периодически с помощью яркого фонарика проверяйте целостность и герметичность защитного чехла и тогда вы сможете надолго избежать проблем с ремонтом рулевой рейки.

При обнаружении любых дефектов пыльника, следует немедленно произвести его замену. Чаще проблема с последующей заменой детали, возникает из-за повреждения пыльников. Чаще с левой стороны. Сначало появляется маленькая трещина, со временем она увеличивается в размерах. В механизм попадает грязь, вода, пыль, что пагубно влияет на механизм. При вывернутом руле влево, когда машина установлена на подъемнике, можно увидеть, что пыльник рейки прикасается к подрамнику. Что может говорить о том, что повредили пыльник не в ходе эксплуатации, а во время технического обслуживания, что достаточно часто происходит. Из-за этого возникает люфт, что ведет к износу детали, ее замене.

Замена пыльников рулевых реек – процедура довольно хлопотная. Однако это мероприятие можно выполнить своими руками.

Сегодня «десятки» выпускаются и с механизмом 2108-3400010-20, и 2110–3400010. Замена одного механизма другим возможна только вместе с промежуточным рулевым валом (у механизма 2110 он короче, чем 2108).

Чехол защитный рейки рулевого механизма 2110-3401224 не взаимозаменяем с 2108-3401224. Гофра, пыльник 2110-3401224 рулевой рейки короче на 20 мм.

Картер рулевого механизма — литой, из алюминиевого сплава. С правой стороны в картер вставлена труба с продольным окном, закрепленная гайкой. В картере установлена косозубая ведущая шестерня (вал–шестерня), находящаяся в зацеплении с рейкой.

Для уменьшения нагрузок на вал–шестерню и его подшипники в экстремальных условиях эксплуатации в картер вставлена пластмассовая втулка шестерни с металлической опорной пластиной. Вал–шестерня вращается на двух подшипниках: передний (на торце вала) — игольчатый, задний (ближе к валу рулевой колонки) — шариковый. Так как в косозубом зацеплении осевые нагрузки могут быть высоки, на валу ведущей шестерни дополнительно установлен упорный роликовый подшипник, состоящий из пластмассового сепаратора с роликами, нижнего (внутреннего) и верхнего (наружного) колец. Нижнее кольцо подшипника напрессовано на вал ведущей шестерни до упора во внутреннее кольцо шарикового подшипника, а верхнее — установлено в крышке картера. Кроме того, крышка картера прижимает наружное кольцо шарикового подшипника к торцу гнезда подшипника.

В крышке установлен сальник ведущей шестерни, а между крышкой и картером рулевого механизма — уплотнительное кольцо. Попадание грязи в соединение вала с крышкой предотвращает защитный чехол (пыльник), надетый на вал ведущей шестерни.

Рейка поджимается к зубьям шестерни пружиной через упор, уплотненный в картере резиновым кольцом. Для уменьшения трения между упором и рейкой установлен пластмассовый вкладыш. Пружина, в свою очередь, поджимается регулировочной гайкой (внутренний восьмигранник «на 24»). На заводе- изготовителе при сборке рулевого механизма выставляют требуемый зазор в зацеплении рейки с шестерней, после чего кернят (обминают) в двух точках резьбу картера (не повреждая гайку). Правым концом рейка опирается на пластмассовую втулку, которая вставлена в трубу за продольным окном.

Регулировка зазора между шестерней и рейкой проводится после разборки рулевого механизма или при появлении стука в процессе эксплуатации.

Отрегулировать зазор можно только на снятом рулевом механизме.

Труба картера механизма закрыта резиновым гофрированным чехлом. Внутренние наконечники рулевых тяг крепятся к рейке болтами, проходящими через соединительные пластины, распорные втулки резинометаллических шарниров и опору тяг, установленную на рейке. Самопроизвольному отворачиванию болтов препятствует стопорная пластина, надетая на головки болтов. Для смазки шестерни, рейки и подшипников применяют смазку ФИОЛ-1 (примерно 20–30 г на весь механизм).

Есть несколько распространенных причин, из-за которых рулевой механизм ломается:

— износ деталей ходовой,

— наконечники рулевых тяг;

— шаровые опоры – приходят в негодность, тогда другие детали тоже испытывают нагрузку, сверхнормы;

Нужно отчетливо осознавать, что такое обращение с автомобилем, намного быстрее изнашивает важные детали ходовой части, узлов управления, особенно во время резких движений руля, или при предельных положениях колес. Износ пыльников рулевых тяг. Во время попадания грязи и пыли на пыльники, они твердеют, трескаются, приходят в негодность.

Заменив рулевую рейку 11183-3400010-20 ВАЗ-2110-12, 2170 в сборе с тягами и наконечниками, необходимо отрегулировать развал /схождение.

Важно, при замене рейки, тяг, или других, парных запчастей, менять и устанавливать их, только вместе в паре.

Читать еще:  Шланги к карбюратору ваз 2107

Только техническое обслуживание и бережная эксплуатация автомобиля, позволит максимально использовать его ресурс.

Другие артикулы товара и его аналогов в каталогах: 2110-3401224-00, 21100340122400.

ВАЗ 2110, 2112, 2111, 1118 / Лада Калина, ВАЗ 2170, 2171, 2172 / Лада Приора, ВАЗ 2190, 2191/ Лада Гранта / Granta, Датсун / Datsun.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить пыльник рулевой рейки на автомобиле семейства Лада Приора.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше

Замена рулевых наконечников ВАЗ-2110 своими руками: особенности проведения ремонта

Замену рулевых наконечников ВАЗ-2110 необходимо проводить примерно каждые 40 тыс. километров пробега. Но иногда нужно и чаще, если имеются повреждения этого механизма. Обязательно необходимо внимательно следить за состоянием рулевого механизма, чтобы предотвратить его поломки. В рулевом управлении самые слабые звенья — это наконечники, которые соединяют тяги с поворотными кулаками амортизационных стоек. Стоимость таких элементов не очень высокая, а провести замену сможет практически каждый автомобилист.

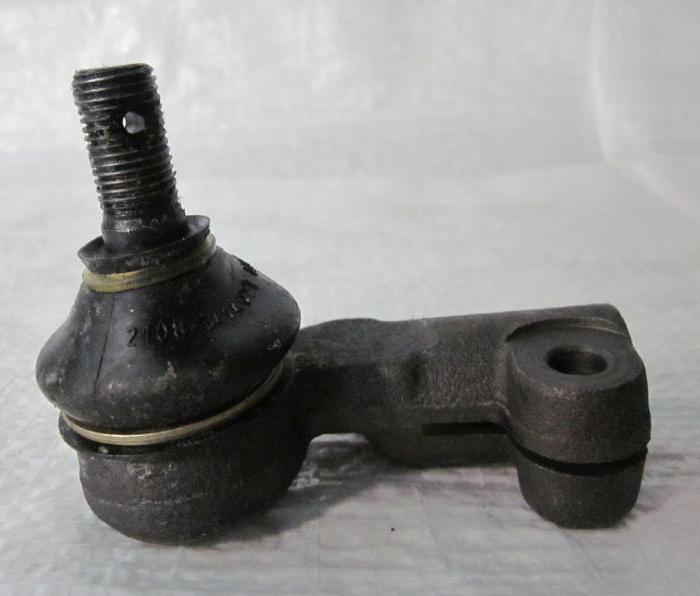

Выбор рулевых наконечников

Прежде чем проводить замену наконечника рулевой тяги ВАЗ-2110, нужно выбрать подходящий. В продаже имеется два вида изделий:

  1. Заводские оригинальные, имеющие довольно хорошее качество, они полностью соответствуют конструкции машины.
  2. Контрактные изделия могут производить различные заводы, из-за этого очень сильно отличается качество. Можно найти на рынке как хороших производителей, так и плохих. Стоимость изделий несколько выше, нежели у отечественных производителей.

Что касается конкретных производителей, то нужно отталкиваться от того, какие у вас предпочтения. У продукции всех заводов имеются свои недостатки и преимущества. Но обязательно нужно выбирать наконечники, у которых очень хорошее качество пыльников. Как правило, это самые уязвимые его элементы.

Когда нужно проводить замену?

Рулевые тяги имеют очень высокий ресурс, менять их необходимо крайне редко. Намного чаще производят замену рулевых наконечников ВАЗ-2110. Своими руками эту процедуру сможет выполнить любой водитель, который знаком с конструкцией автомобиля.

Примерный ресурс наконечника составляет 40000 км пробега. Но это средний показатель, он зависит от того, в каких условиях эксплуатируется автомобиль, а также от других моментов. На износ рулевой системы могут повлиять такие факторы:

  1. Условия, в которых происходит эксплуатация автомобиля.
  2. Изначальное качество элементов.
  3. Качество дорожного покрытия, скорость движения.
  4. Стиль езды водителя.

Все эти факторы влияют на ресурс рулевых наконечников, устанавливаемых на автомобиль ВАЗ-2110.

Как определить поломку?

Если вы обнаружили признаки поломки наконечников рулевых тяг, то обязательно попытайтесь устранить неисправность. Если этого не сделать вовремя, то ресурс элементов уменьшится в несколько раз. Основные признаки поломки:

  1. Сложное управление автомобилем, ярко это выражается во время прохождения резких поворотов.
  2. Неравномерный износ протектора шин.
  3. Посторонние звуки во время движения автомобиля. Доноситься они могут как с обеих сторон одновременно, так и с одной.

Обязательно нужно проверить работу наконечников рулевых тяг ВАЗ-2110, замену производить только после диагностики. Аналогичные симптомы могут появиться и при выходе из строя других элементов подвески автомобиля.

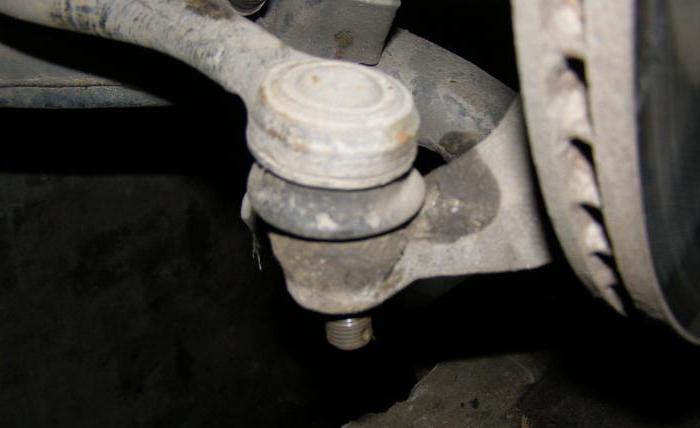

Как провести диагностику?

Прежде чем проводить замену пыльника рулевого наконечника ВАЗ-2110, либо всего шарнирного соединения, необходимо провести диагностику. Для этого вам потребуется:

  1. Оценить состояние механизма. Чтобы это сделать, вам потребуется до упора вывернуть руль сначала в правую сторону. В таком положении вы сможете осмотреть состояние левого наконечника. Чтобы проверить правые, необходимо повернуть руль влево до упора.
  2. Внимательно осмотреть пыльник. Он находится непосредственно на шарнирном пальце наконечника. Если имеются трещины или разрывы, то обязательно нужно заменить его.
  3. В том случае, если не провести вовремя замену пыльника, то через трещины начнёт попадать грязь, и в итоге шарнирное соединение намного быстрее разрушится.
  4. Приподнимите диагностируемую сторону автомобиля при помощи домкрата. Необходимо добиться того, чтобы колесо было подвешено. Взявшись руками за рулевой наконечник, необходимо подергать из стороны в сторону. Если появляется люфт, то обязательно проведите замену элемента.

Желательно устанавливать сразу два наконечника на левой и правой сторонах. Только в этом случае вы сможете обеспечить максимальную эффективность ремонта.

Снятие рулевых наконечников

Выполнить замену рулевых наконечников ВАЗ-2110 без развала довольно сложно, процедуру регулировки всё равно придётся проделать. Для работы вам потребуется наличие таких инструментов, как:

  1. Комплект рулевых наконечников.
  2. Проникающая смазка WD-40. В случае, если такой нет, подойдет тормозная жидкость.
  3. Набор накидных ключей и торцевых головок с трещоткой.
  4. Плоскогубцы.
  5. Металлическая щетка.
  6. Специальный съемник для наконечников тяг ВАЗ-2110 и подобных моделей.

Желательно применять при работе только съёмник, извлечь шарнир при помощи монтажной лопатки или ломика довольно проблематично. Снятие рулевого наконечника тяги выполняется таким образом:

  1. Ремонтируемая сторона автомобиля поднимается при помощи домкрата, предварительно ослабляются болты крепления колеса.
  2. Снимается колесо.
  3. Зачищается место стыка поворотного кулака и наконечника тяги.
  4. В том случае, если слишком много загрязнения, необходимо воспользоваться проникающей смазкой.
  5. Извлеките шплинт, которым зафиксировано соединение.
  6. Выкрутите гайку при помощи ключа на «19».
  7. Установите съемник и извлеките шарнир из отверстия в поворотном кулаке.

Желательно, прежде чем извлекать шарнир, выкрутить гайки, которыми стопорится наконечник на тяге.

Установка рулевых наконечников

Для того чтобы обеспечить максимально точное схождение передних колес, необходимо подсчитать, на какое количество оборотов закручен старый рулевой наконечник. Но в этом случае вы сможете только грубо установить схождение. Более точную регулировку можно выполнить лишь на специальных стендах. Установка наконечников выполняется в таком порядке:

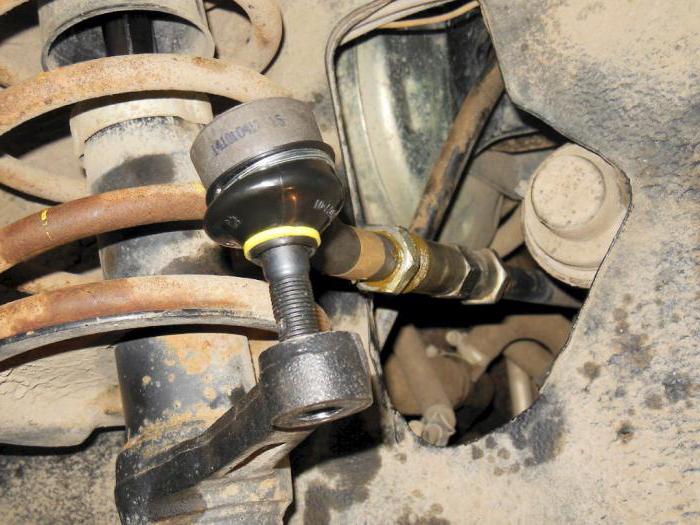

  1. Установите новый наконечник. Желательно, чтобы расстояние от сгона до центра наконечника было таким же, как и на старом элементе.
  2. Палец шарнира необходимо вставить в отверстии поворотного кулака.
  3. Закрутите гайку и зафиксируйте ее при помощи шплинта.
  4. Затяните все резьбовые соединения.

Обязательно после замены рулевых наконечников ВАЗ-2110 провести процедуру регулировки развала и схождения передних колес. Самостоятельно выполнить это довольно сложно, лучше воспользоваться услугами автомастерских.

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
