Автомобильный стартер нужен для запуска двигателя.
Дело в том, что сам двигатель внутреннего сгорания не может самостоятельно раскрутиться, ему нужно предварительно сжать топливовоздушную смесь и поджечь её. Сжимается топливовоздушная смесь при вращении коленвала двигателя. Чтобы раскрутить коленвал как раз и нужен стартер.
Хотя тут надо сделать ремарку: для карбюраторных двигателей еще был вариант, так называемый “кривой” стартер. Это изогнутая рукоятка при помощи которой можно было завести двигатель, если исправна система зажигания и водитель достаточно сильный 🙂
По своей сути стартер – это простейший электромотор, с дополнительными функциями.
Конструкции автомобильных стартеров разных моделей очень похожи друг на друга.

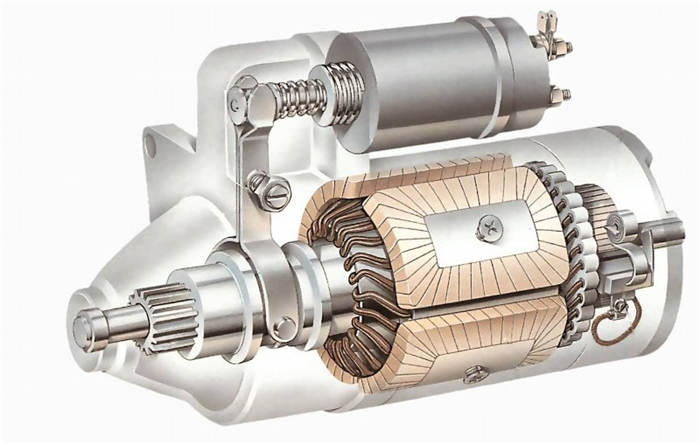

Различают следующие основные части электрического стартера:
Электродвигатель. Сюда входят: ротор (или как его еще называют якорь), внешние магниты, щеточный узел . Все это размещено в металлическом корпусе.
Корпус имеет форму стакана. На внутреннюю стенку корпуса, винтами, крепятся обмотки возбуждения (как правило четыре) совместно с сердечниками (полюсами). Однако в последнее время электромагниты заменяются постоянными магнитами, которые приклеиваются к стенкам корпуса.
Якорь стартера представляет собой ось из легированной стали, на которую запрессован сердечник якоря и коллекторные пластины. Сердечник имеет пазы для укладки обмоток якоря. Концы обмоток надежно крепятся к коллекторным пластинам. Коллекторные пластины расположены по кругу и жестко установлены на диэлектрической основе. Диаметр сердечника напрямую связан с внутренним диаметром корпуса (совместно с обмотками). Якорь крепится в передней крышке стартера и в задней крышке при помощи втулок, изготовленных из бронзы, латуни, реже из меди. Втулки одновременно являются и подшипниками.
Щеткодержатель вместе со щетками расположен около коллекторных пластин, через него подается рабочее напряжение на медно-графитные щетки, а затем на коллекторные пластины якоря. Щеткодержатель выполнен в виде диэлектрической обоймы с металлическими вставками, внутри которых находятся щетки. Контакты щеток (мягкий многожильный провод) при помощи точечной сварки привариваются к полюсным пластинам. Полюсными пластинами обычно являются хвосты обмоток возбуждения.
Втягивающее реле или тяговое реле устанавливается на корпус стартера. В корпусе тягового реле, в задней части находятся силовые контакты – пятаки, и подвижный контакт-перемычка, выполненные из мягких металлов. Пятаки представляют собой обыкновенные болты, запрессованные в эбонитовую крышку тягового реле. При помощи гаек к ним крепятся силовые провода от аккумулятора и от плюсовых щеток стартера. Сердечник тягового реле соединяется, через подвижное коромысло с обгонной муфтой, который так же называют бендиксом.
Обгонная муфта (бендикс) крепится подвижно на вал якоря и представляет собой роликовый механизм, который связан с шестерней зацепления с венцом маховика. Конструкция собрана так, что при подаче крутящего момента на бендикс в одну сторону, ролики, находящиеся в сепараторе выходят из пазов сепаратора и жестко фиксируют шестерню к наружной обойме. При вращении в противоположную сторону ролики западают в сепаратор, и шестерня вращается независимо от наружной обоймы.

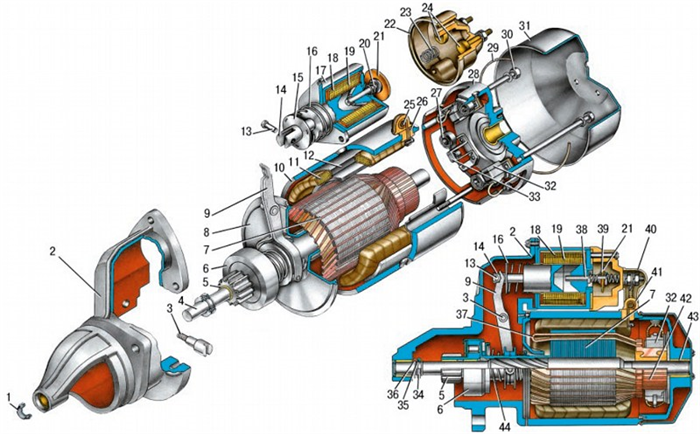

Стартер 42.3708: 1 – заглушка; 2 – крышка со стороны привода; 3 – ось рычага; 4 – вал ротора; 5 – шестерня привода; 6 – привод стартера; 7 – ротор; 8 – промежуточная опора; 9 – рычаг привода; 10 – корпус; 11 – обмотка статора; 12 – полюс; 13 – заклепка; 14 – якорь тягового реле; 15 – опорная шайба пружины; 16 – пружина якоря реле; 17 – корпус тягового реле; 18 – удерживающая обмотка; 19 – втягивающая обмотка; 20 – пружина; 21 – контактный диск; 22 – крышка тягового реле; 23 – пружина; 24 – контактный болт; 25 – вывод; 26 – изоляционная втулка; 27 – пружина щетки; 28 – крышка со стороны коллектора; 29 – уплотнительное кольцо; 30 – стяжной болт; 31 – защитный кожух; 32 – щетка; 33 – держатель щетки; 34 – упорное кольцо; 35 – стопорное кольцо; 36 – упорная шайба; 37 – обмотка ротора; 38 – плунжер якоря реле; 39 – изоляционная втулка; 40, 41 – защитные колпаки; 42 – коллектор; 43 – втулка вала ротора; 44 – буферная пружина
Принцип работы пусковой системы и стартера
Этапы работы стартера следующие: подача напряжения на тяговое реле, стыковка с зубчатым венцом маховика, запуск электродвигателя стартера, отключение электродвигателя, расстыковка стартера.
Схема включения стаpтеpа: 1 – выключатель «массы»; 2 – аккумулятоpная батаpея; 3 – дополнительное pеле стаpтеpа; 4 – выключатель (замок) зажигания; 5 – вольтметр; 6 – контактный диск; 7 – втягивающая обмотка; 8 – удеpживающая обмотка; 9 – тяговое pеле стаpтеpа; 10 – стаpтеp
Более подробно это выглядит так: При включении замка зажигания и повороте ключа в положение запуск, замыкаются контакты дополнительного реле стартера и напряжение от АКБ подается на обмотку втягивающего реде. Напрямую, через замок зажигания, коммутировать ток на втягивающем реле нельзя, поскольку его сила достаточно большая.
Втягивающее реле начинает работать и приводит шестерню привода стартера в зацепление с маховиком двигателя. В своем крайнем положении сердечника реле через подвижный контакт замыкает силовые пятаки тем самым пуская ток от АКБ на плюсовой провод стартера.
Плюс стартера соединен с плюсовой полюсной пластиной и плюсовыми щётками. Минус по умолчанию подключен постоянно. После подачи тока вокруг обмоток якоря и обмоток возбуждения возникают магнитные потоки, которые направлены в одну сторону. Одинаковые полюса магнита отталкиваются друг от друга, так возникает круговое движение якоря.
Якорь начинает вращаться и приводит в действие маховик. Если двигатель автомобиля завелся, а ключ зажигания еще не отпущен, наступает момент, когда обороты двигателя превышают обороты стартера, в этом случае срабатывает обгонный механизм бендикса, что предотвращает поломку стартера.
Наглядно все этапы работы стартера можно посмотреть на 3D анимации:
По своей конструкции стартер может быть:с редуктором и без редуктора.
Внутри редукторного стартера установлен, как правило, планетарный редуктор. Он в несколько раз усиливает крутящий момент.
Стартер с редуктором обладает следующими преимуществами:
– он более эффективен, обладает высоким КПД;
– потребляет гораздо меньший ток при холодном пуске двигателя;
– редукторный стартер имеет более компактные габаритные размеры;
– сохраняет высокую эффективность и превосходные эксплуатационные характеристики при падении силы пускового тока аккумулятора.
Принцип действия безредукторных стартеров заключается в непосредственном контакте с вращающейся шестерней.
Среди преимуществ такого устройства можно отметить:
– простоту устройства и более высокую ремонтопригодность;
– более быстрый запуск мотора, за счет моментального соединение с венцом маховика после подачи тока;
– стойкость в к высоким нагрузкам.
В настоящее время предпочтение отдается редукторным стартерам.

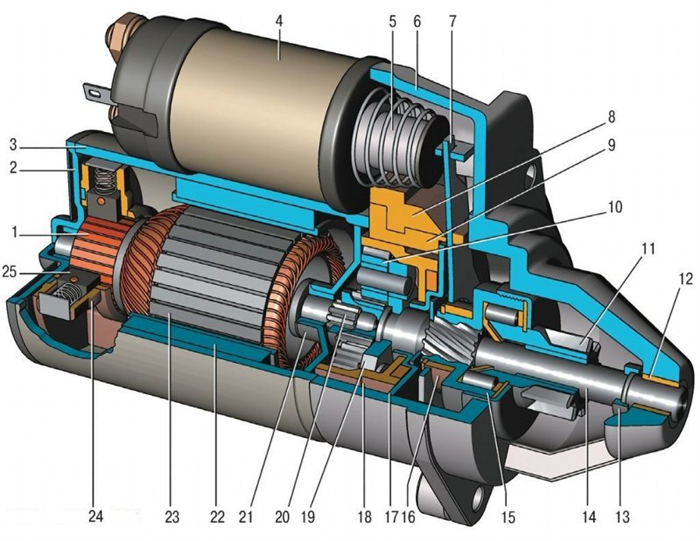

Редукторный стартер: 1 – коллектор; 2 – задняя крышка; 3 – корпус статора; 4 – тяговое реле; якорь реле; 6 – крышка со стороны привода; 7 – рычаг; 8 – кронштейн рычага; 9 – уплотнительная прокладка; 10 – планетарная шестерня; 11 – шестерня привода; 12 – вкладыш крышки; 13 – ограничительное кольцо; 14 – вал привода; 15 – обгонная муфта; 16 – поводковое кольцо; 17 – опора вала приво-да. вкладышем;18 – шестерня с внутренним зацеплением; 19 – водило; 20 – центральная шестерня; 21 – опора вала якоря; 22 – постоянный магнит; 23 – якорь; 24 – щеткодержатель; 25 – щетка;
Принцип работы стартера, а так же устройство бендикса хорошо показаны в обучающем фильме:
Стартер УАЗ Буханка
Автомобильный стартер представляет собой сложное электромеханическое устройство, функциональное значение которого заключается в провороте маховика двигателя для успешного запуска.
Стартер на УАЗ «Буханку» в силу конструкционной архитектуры часто выходит из строя, что не редко ставит в замешательство владельцев автомобиля, однако на деле ремонт и обслуживание устройства не предоставят особых трудностей.
В связи с интенсивностью эксплуатации стартер может выйти из строя в зависимости от множества причин – поиск неисправности является наиболее продолжительной процедурой в ремонте устройства. Однако если знать, что искать, временные затраты существенно сократятся – наиболее распространенные причины поломки стартера на УАЗ «Буханка» следующие:
- Обрыв цепи питания – в первую очередь необходимо проверить реле включения. Для этого необходимо напрямую подключить стартер к АКБ автомобиля – просто замкните металлическим предметом клемму 50 и плюсовой провод аккумулятора. Если проблема только в реле, стартер заведет двигатель.
Если устройство не подаёт признаков жизни, то стоит искать неисправность в электропроводке и обмотке механизма – возможны обрыв или обгорания магистрального кабеля. Ситуация лечится прозвонкой цепи с помощью мультиметра и заменой поврежденных участков;
- Появление треска во время запуска мотора – причиной неисправности является перегорание удерживающей обмотки устройства или отпаивание контакта магистрального кабеля с клеммой 50. Треск является характерным признаком слабого контакта в электроцепи устройства.
Однако если при зажигании раздается треск, а стартер не может долго завести двигатель – то неисправность требуется искать в самом моторе. Скорее всего был оборван ремень ГРМ.
- Выход из строя бендикса – данная деталь является наиболее нагруженной в конструкции стартера. Функциональное предназначение бендикса заключается в передачи крутящего момента от якоря на маховик двигателя и если стартер жужжит или долго крутит двигатель без подачи зажигания, то следует разобрать деталь для диагностики. Вполне возможно стачивания зубцов бендикса из-за продолжительной эксплуатации.
Важно знать! Также признаками, характерными поломки бендикса, могут являться выход из строя планетарного редуктора или отсутствие механического зацепа с поломкой вилки.
- Выход из строя якоря – считается наиболее дорогостоящей поломкой стартера. Характерным признаком поломки является отсутствие прокрутки стартера на горячую или слабая прокрутка на холодную, словно при разряженном аккумуляторной батареи.
Причиной неисправности является стачивания подшипника якоря. При пренебрежении неисправности увеличенный зазор приведет к механическому контакту якоря с магнитами статора, что может сделать неремпригодным все устройство.
Популярные стартеры для УАЗ Буханка

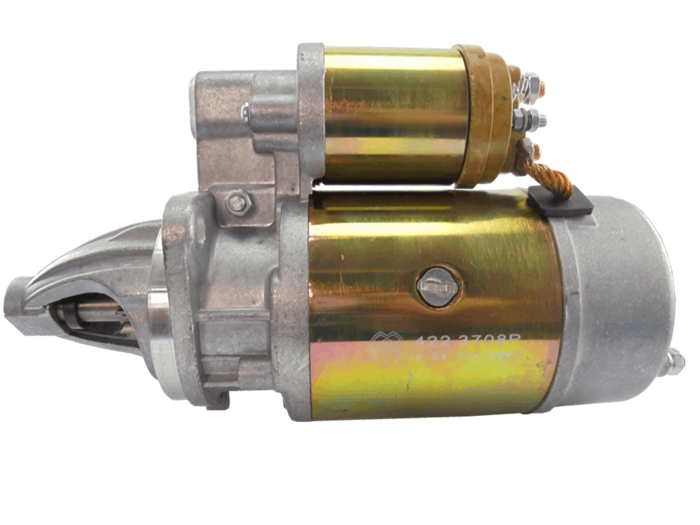

Оригинальный стартер для «Буханки» имеет редукторную контракцию, которая обеспечивает проворачивание маховика двигателя для успешного запуска. Минимально допустимой мощностью устройства для УАЗ «Буханка» является показатель в 1.8 кВт/ч – оборудование меньшей мощности либо не обеспечит должный уровень функционирования, либо быстро выйдет из строя.
Стартер УАЗ
Стартер 42.3708 (рис. 261) или 4211.3708-01 с электромагнитным тяговым реле и рычажным приводом с роликовой муфтой свободного хода установлен с левой стороны двигателя (по ходу автомобиля). Схема включения стартера показана на рис. 262.

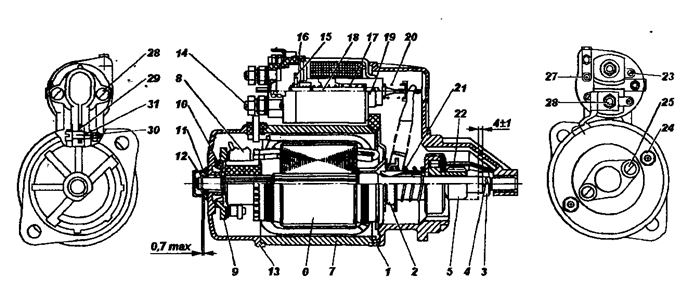

Рис. 261. Стартер 42.3708:
1-крышка со стороны привода; 2-поводковое кольцо; 3-упорное кольцо; 4-замковое кольцо; 5-привод; 6-якорь; 7-корпус; 8-щетка; 9-траверса; 10-упорная шайба; 11-регулировочная шайба; 12-стопорная шайба; 13-крышка со стороны коллектора; 14-контактный болт; 15-контактная пластина; 16-крышка реле; 17-возвратная пружина; 18-шток; 19-якорь реле; 20-компенсирующая пружина; 21-буферная пружина; 22-шестерня; 23-винт М5х14; 24-гайка стяжной шпильки; 25-винт М6х16; 26-гайка М8; 27-ввод катушек реле; 28-винт М6х30; 29-рычаг; 30-гайка М8; 31-ось рычага

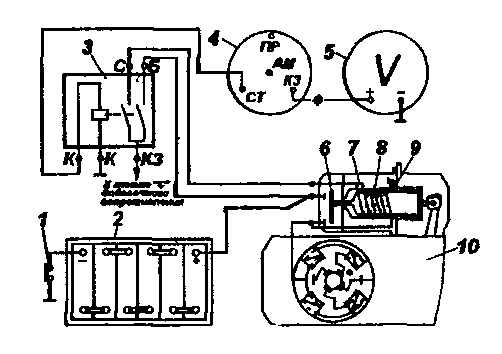

Рис. 262. Схема включения стартера:
1-выключатель “массы”; 2-аккумуляторная батарея; 3-дополнительное реле стартера; 4-выключатель (замок) зажигания; 5-вольтметр; 6-контактный диск; 7-втягивающая обмотка; 8-удерживающая обмотка; 9-тяговое реле стартера; 10-стартер
Периодически выполняйте следующие работы по обслуживанию стартера:
- Проверьте состояние зажимов, не допуская их загрязнения и ослабления крепления.
- Снимите защитный кожух и осмотрите коллектор, при необходимости устраняйте неисправности.
- Откройте крышку 13 (см. рис. 261) со стороны коллектора, осмотрите и при необходимости зачистите контактные поверхности, после чего продувайте сжатым воздухом.
- При необходимости подтяните стяжные болты корпуса стартера.
- Проверьте крепление стартера к картеру сцепления.
- При эксплуатации автомобиля в тяжелых условиях снимите стартер для очистки привода и муфты свободною хода от грязи.
Через каждые 32000 км пробега автомобиля выполните следующие работы по обслуживанию стартера:
- Снимите стартер с двигателя.
- Проверьте состояние коллектора и щеток. Убедитесь, что щетки не заедают в щеткодержателях. При высоте щеток менее 6 мм замените их.
- Разберите стартер. Изношенные детали замените.
- При сборке смажьте подшипники и цапфы вала моторным маслом. Шлицевую часть вала, втулки отводки привода, пальцы и ось рычага слегка смажьте смазкой Литол-24.
- Технические характеристики стартера
- Возможные неисправности стартера и методы их устранения
- Ремонт стартера
- Регулировка стартера
- Контрольная проверка стартера
- Проверка дополнительного реле стартера
Стартер УАЗ 469: устройство и ремонт
Автомобильный стартер УАЗ 469 выполняет важнейшую миссию. Он принимает на себя зарядный ток от аккумуляторной батареи (АКБ) и осуществляет запуск двигателя автомобиля. До появления стартера мотор запускали специальной стальной ручкой. Через решетку радиатора двумя зацепами она вставлялась в храповик, соединенный с коленчатым валом. Вращая ручку по часовой стрелке, водитель раскручивал коленчатый вал. В этот момент карбюратор всасывал бензин, катушка зажигания подавала искру на свечи, мотор заводился.
Стартер УАЗ 469
Силовые агрегаты для российских машин УАЗ 469 производят два предприятия. Это Ульяновский и Заволжский моторные заводы. Комплектация двигателей стартерами в обеих компаниях осуществляется ООО «Прамо-Электро», г. Ржев Тверской области. Отсюда моторостроители получают стартер УАЗ 469 под заводским каталожным номером 42.3708.
Стартер автомобиля УАЗ-469 является электрическим мотором, потребляющим постоянный ток. В нем расположена обмотка последовательного возбуждения. Установлено электромагнитное тяговое реле и привод с муфтой свободного хода. Устанавливается он слева на двигателе.
Сейчас ржевский завод освоил выпуск более современного прибора. Усовершенствованный автомобильный стартер получил новый каталожный номер 4211.3708-01. Водитель включает стартер замком зажигания дистанционно. Поворачивая ключ в замке зажигания, он тем самым замыкает цепь постоянного тока.
Электрическая энергия от аккумулятора начинает поступать на его первичную обмотку, возбуждая ее. Одновременно втягивающее реле толкает рабочую шестерню. Она входит в зацепление с зубчатым маховиком двигателя, совершая вращательное движение. Маховик раскручивается, все рабочие органы приходят в движение, силовой агрегат запускается.
Устройство
Стартер УАЗ 469 под номером 42.3708 состоит из следующих элементов:
- крышка со стороны привода;
- поводковое кольцо;
- упорное кольцо;
- замковое кольцо;
- привод;
- якорь;
- корпус;
- щетка;
- траверса;
- упорная шайба;
- регулировочная шайба;
- стопорная шайба;
- крышка со стороны коллектора;
- контактный болт;
- контактная пластина;
- крышка реле;
- возвратная пружина;
- шток;
- якорь реле;
- компенсирующая пружина;
- буферная пружина;
- шестерня;
- винт М5х14;
- гайка стяжной шпильки;
- винт М6х16;
- гайка М8;
- ввод катушек реле;
- винт М6х30;
- рычаг;
- гайка М8;
- ось рычага.
Схема подключения стартера
Схема подключения стартера УАЗ 469 42.3708 в бортовой цепи автомобиля:
- выключатель «массы»;
- аккумулятоpная батаpея;
- дополнительное pеле стаpтеpа;
- выключатель (замок) зажигания;
- вольтметр;
- контактный диск;
- втягивающая обмотка;
- удеpживающая обмотка;
- тяговое pеле стаpтеpа УАЗ 469;
- стаpтеp УАЗ 469.
Технические характеристики
Направление вращения правое.
Номинальное напряжение 12 В.
Мощность при питании от аккумуляторной батареи емкостью 60 А·ч 1,2 кВт 1,65 л.с.
Холостой ход при 20 °С:
- потребляемый ток, не более 75 А.
- напряжение на клеммах стартера, не более 12 В.
- Частота вращения ротора, не менее 5000 мин -1.
Полное торможение при 20°С:
- тормозной момент, 1,6±0,16 кгс•м
- потребляемый ток, не более 520 А.
- напряжение на клеммах стартера, не более 7 В.
Обслуживание стартера УАЗ 469
Обслуживание стартера УАЗ 469:
1. Периодическая проверка состояния прижимов на контактах с целью недопущения их ослабления, попадания пыли, грязи, возникновения коррозии, окисления.
2. Осмотреть коллектор, снять кожух защиты. Устранить выявленные дефекты, почистить контакты, смазать смазкой Литол.
3. Открыть крышку 13, проверить все элементы. Зачисть контакты, продуть сжатым воздухом.
4. Подтянуть болты крепления стартера УАЗ 469.
5. Эксплуатируя транспортное средство в лесу, карьере, сельской местности, необходимо периодически демонтировать стартер УАЗ 469, почистить металлической щеткой от пыли, грязи, налета.
10000 км
Проверить стартер УАЗ 469, произвести ТО-1 со следующими регламентными операциями:
2.При необходимости подтянуть ослабевшие соединения.
3.Необходимо помнить, что нарушение плотности прилегания провода от аккумуляторной батареи к стартеру приводит к увеличению переходного сопротивления в его цепи.
4.Как следствие, это снижает мощность, ухудшает запуск.
30000 км
Проверить стартер УАЗ 469, выполнить ТО-2 с проведением операций:
1.Демонтировать ленту защиты.
2.Сжатым воздухом продуть коллектор.
3.Проверить щетки и коллектор.
Один раз каждый год, но не реже 25 000-30 000 км пробега авто, необходимо снимать стартер УАЗ 469. Его следует разобрать, тщательно протереть и продуть детали сжатым воздухом. При выявлении дефектных деталей, узлов, механизмов заменить их новыми или отремонтировать. Собрать, отрегулировать, произвести контрольную проверку.
Ремонт стартера УАЗ 469 своими руками
Выполняя ремонт стартера УАЗ 469 своими руками необходимо произвести действия по демонтажу, очистке, замене изношенных деталей, последующему монтажу и регулировке, описанные ниже.
Снятие и установка стартера
Разборка стартера производится в следующей последовательности:
- Выкрутить гайку М8, поз. 26, вывод отсоединить от контактного болта поз. 14.
- Открутить винты поз. 28, снять реле.
- Открутить гайки поз. 24 на стяжных шпильках.
- Открутить два винта поз. 25, снять колпак.
- Снять стопорную, регулировочную шайбу поз. 11 и поз. 12.
- Снять крышку поз. 13.
- Вынуть щетки поз. 8 из щеткодержателей и снять траверсу поз. 9.
- Снять корпус поз. 7.
- Открутить гайку, крепящую ось рычага, вывернуть ось рычага поз. 31, вынуть рычаг поз. 29.
- Вынуть якорь поз. 6.
- Отодвинуть влево упорное кольцо поз. 3, снять с вала замковое кольцо поз. 4, а затем привод поз. 5.
- Для осмотра контактов отвернуть два винта поз. 23, отпаять два ввода поз. 27, снять крышку реле поз. 16.
Сборка осуществляется в обратной последовательности.
Корпус
Проверить лампой контрольной, не замыкают ли на корпус катушки в обмотке возбуждения. Один из ее проводов соединить с корпусом, второй подключить к выводу. Лампа загорелась – значит, повреждена изоляция. Для устранения данного дефекта необходимо сразу же пронумеровать полюса, открутить крепежные винты, снять катушки.
Поврежденные места обмотать новым слоем изоляционного материала. Закрепить полюса на штатных местах. Накернить головки винтов, чтобы предотвратить самопроизвольное выкручивание.
Крышка со стороны коллектора
Проверить лампой контрольной замыкание на корпус изолированных держателей щеток. При обнаружении замыкания заменить изолирующую прокладку. Также следует проверить заклепочную втулку. Внутри стаканов щетки должны двигаться легко, без усилия. Проверить подшипниковую втулку, расположенную в крышке. Изношенную втулку заменить.
Сечение отверстия в новой втулке после ее запрессовки в крышку и развертки должно быть 12,5+0,035 мм. Шероховатость поверхности по 8 классу. Если щетки изношены с высотой менее 6 -7 мм, необходимо установить новые.
Ротор
Ротор проверяется либо специальным прибором, либо контрольной лампой. Цель проверки – выявить, нет ли замыкания роторной обмотки на пакет железа. Один вывод соединяется с любой ламелью ротора, другой – с пакетом железа ротора. Сигнальная лампа при этом гореть не должна.
Ротор следует внимательно осмотреть со всех сторон. Спереди обмотка ротора изготовлена по сечению меньше, чем пакет железа. Если ее диаметр успел увеличиться, следует насторожиться. Передняя часть обмотки увеличенного диаметра указывает на “разнос” обмотки. Подобный ротор подлежит обязательной замене.
Проводные наконечники обмоток должны быть надежно припаяны к клеммам коллектора. Следующая проверка состоит в том, чтобы не было замыканий между витками ротора. В случае обнаружения замыкания ротор необходимо заменить. Коллектор ротора должен быть чистым.
Если заметна несущественная шероховатости коллектора или слегка выступает слюда, его необходимо проточить на токарном, фрезерном либо другом специальном станке. После проточки коллектор следует отшлифовать стеклянной шкуркой зернистостью 100 до шероховатости поверхности по 7 классу.
Общее биение коллектора относительно цапф вала не должно превышать 0,05 мм. Биение пакета железа ротора относительно цапф вала не должно превышать 0,25 мм. Одновременно необходимо проверить вал на прогиб. Наличие любого прогиба может оказаться причиной заедания привода на шлицевой части вала.
Если на валу ротора в том месте, где вращается шестерня стартера, имеется желтый налет от подшипника, то его следует удалить мелкой шкуркой. Наличие желтого налета часто приводит к заеданию шестерни на валу после пуска двигателя и к смещению обмотки ротора.
Привод
Необходимо провести наружный осмотр привода стартера УАЗ 469 на наличие пробуксовки. Он должен быть полностью свободным, не заедать, вольно и легко перемещаясь по шлицевой поверхности вала. Если наблюдается чрезмерный износ подшипниковых втулок привода, их необходимо заменить.
Когда ротор поставлен на удержание, его шестерня должна свободно вращаться по часовой стрелке. Вращение шестерни против часовой стрелки допускается только вместе с ротором. Проверку муфты свободного хода на пробуксовку следует осуществлять на специальном стенде при испытании стартера на полное торможение.
Тяговое реле
Проверка удерживающей и тяговой обмоток осуществляется омметром либо замерами сопротивления амперметром и вольтметром. Реле с неисправными обмотками следует немедленно заменить. Наконечники клеммовых болтов необходимо зачистить. Если наконечники успели чрезмерно выгореть, их следует развернуть на 180° вокруг своей оси.
Сильный износ контактного диска также необходимо устранить. Для этого его следует развернуть уцелевшей стороной к контактам. Якорь тягового реле должен свободно перемещаться в корпусе.
Неисправности стартера и методы их устранения
Существуют типичные поломки, при которых есть определенная технология устранения неисправностей. Предлагаем владельцам этой популярной модели готовые решения по ремонту.
