Сход развал лада гранта

Как отрегулировать сход-развал колес автомобиля Лада Гранта

Для обеспечения хорошей устойчивости и управляемости автомобиля передние колеса установлены под определенными углами относительно элементов кузова и подвески.

Регулируют три параметра: угол продольного наклона оси поворота, угол развала колеса и схождение колес.

Угол продольного наклона оси поворота — угол между вертикалью и линией, проходящей через центры поворота шаровой опоры и подшипника верхней опоры амортизаторной стойки в плоскости, параллельной продольной оси автомобиля.

Угол продольного наклона оси поворота способствует стабилизации управляемых колес в направлении прямолинейного движения.

Симптомы отклонения величины угла от нормы — увод автомобиля в сторону при движении, разные усилия на рулевом колесе в левом и правом поворотах, односторонний износ протектора шины.

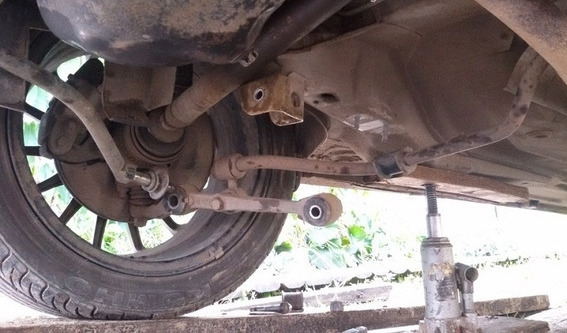

Этот угол регулируется изменением количества регулировочных шайб, установленных на обоих концах растяжки.

Для увеличения угла шайбы снимают с переднего или заднего конца растяжки, а для уменьшения угла дополнительно устанавливают на задний конец растяжки (установить дополнительные шайбы на передний конец растяжки не всегда возможно из-за его короткой резьбовой части).

При установке или снятии одной регулировочной шайбы угол продольного наклона оси поворота изменяется приблизительно на 19′.

Регулировочных шайб на переднем конце растяжки не должно быть более двух, а на заднем конце — более четырех.

Угол развала колеса — угол между плоскостью вращения колеса и вертикалью.

Угол развала колеса способствует правильному положению катящегося колеса при работе подвески.

При сильном отклонении этого угла от нормы возможен увод автомобиля от прямолинейного движения, односторонний износ протектора.

Угол регулируется поворотом верхнего болта крепления амортизаторной стойки к поворотному кулаку при ослабленной затяжке гаек верхнего и нижнего болтов.

Схождение колес — угол между плоскостью вращения колеса и продольной осью автомобиля.

Иногда этот угол вычисляют по разности расстояний между закраинами ободьев, замеренных сзади и спереди колес на уровне их центров.

Схождение колес способствует правильному положению управляемых колес при различных скоростях движения и углах поворота автомобиля.

Схождение регулируется вращением регулировочных резьбовых втулок при ослабленных стяжных болтах наконечников рулевых тяг.

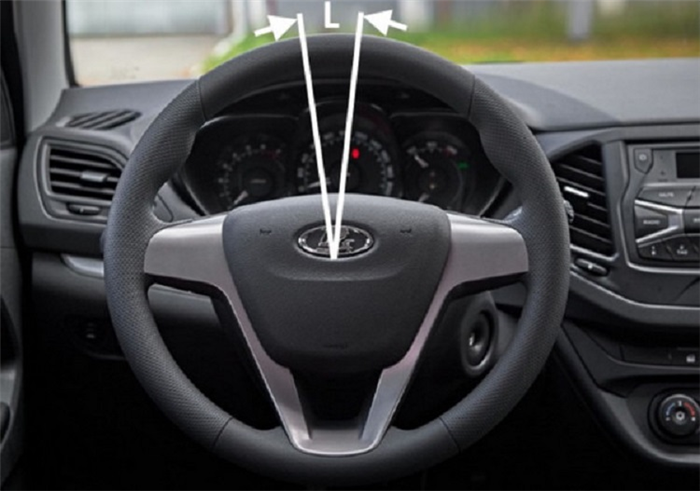

Перед регулировкой рейку рулевого механизма устанавливают в среднее положение (спицы рулевого колеса — горизонтально).

Признаки отклонения схождения от нормы: сильный пилообразный износ шин в поперечно направлении (даже при небольших отклонениях), визг шин в поворотах, повышенный расход топлива из-за большого сопротивления качению передних колес (выбег автомобиля намного меньше положенного).

Контроль и регулировку углов установки передних колес рекомендуется проводить на станции технического обслуживания.

Перед этим следует убедиться, что:

— давление в шинах соответствует норме;

— износ протектора на левом и правом колесах примерно одинаков;

— отсутствуют люфты в подшипниках ступиц передних колес;

— отсутствуют люфты в приводе рулевого управления;

— элементы подвески не имеют де формаций и разрушений;

— резинометаллические шарниры подвески не имеют повреждений износа;

— колесные диски не деформированы (радиальное биение — не более 0,7 мм, осевое — не более 1 мм).

Читать еще:  Lada granta liftback фото

Проверка углов установки колес обязательна, если меняли или ремонтировали детали подвески, влияющие на эти углы.

В связи с тем, что углы установки передних колес взаимосвязаны, в первую очередь проверяют и регулируют угол продольного наклона оси поворота, затем развал и в последнюю очередь схождение.

После установки автомобиля на стенд для контроля углов, необходимо «прожать» подвеску автомобиля, приложив два-три раза усилие в вертикальной плоскости к заднему, а затем к переднему бамперам.

Углы установки передних колес под нагрузкой 320 кг

Сервис

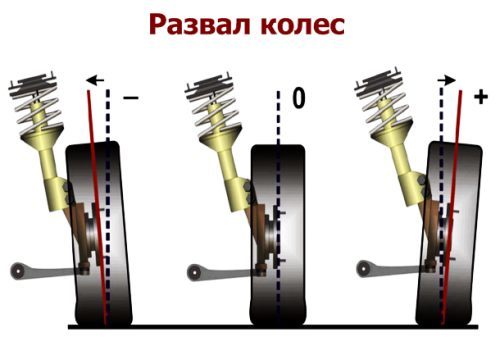

Угол развала колеса — это угол между центральной плоскостью колеса и перпендикуляром к поверхности дороги.

Правильный угол развала колёс обеспечивает хорошее сцепление с дорогой и стабильность управления автомобилем. Не правильная установка развала может повлечь за собой неравномерный износ покрышек и проблемы с управлением.

Развал измеряется в градусах, при этом колеса должны находиться в положении прямолинейного движения. Колесо с углом развала в 0 градусов вертикально по отношению к дороге. Развал положителен, если верх колеса отклоняется наружу, и отрицателен, если наклон внутрь.

Самый критический угол установки колёс — этоугол схождения. Чрезмерно положительное или отрицательное схождение вызывает повышенный износ покрышек. Схождение — это разница расстояний, измеренных по передним и задним точкам дисков колёс, в горизонтальной плоскости. Схождение измеряется в миллиметрах. Схождение может так же выражаться в угловых мерах, то есть в градусах. Если расстояние, измеренное по передним точкам, меньше расстояния, измеренного по задним точкам, то говорят о положительном схождении, если наоборот — об отрицательном или обратном схождении. Схождение считается нулевым, если колеса параллельны друг другу.

Признаки, которые явно говорят о том, что вашему авто необходимо проверить развал-схождение:
1. После поворота руля колеса не сразу подчиняются команде.
2. На вид резина выглядит изношенной и старой.
3. В процессе торможения автомобиль плохо слушается, его клонит в сторону.

Следствия неправильного развала-схождения
При неправильной регулировке развала резко снижается площадь контакта протектора покрышки с поверхностью, что приводит к потере устойчивости. Автомобиль при этом легко уходит в занос. Нужно отметить, что управление машиной ухудшается, водитель перестаёт её «чувствовать». Кроме того, при неправильном развале шина начинает истираться менее равномерно, выходя из строя в разы быстрее.
Неправильное схождение не так фатально для безопасности автомобиля, однако тоже довольно неприятно. Обычно, даже при небольшой скорости, поворот машины сопровождает характерный противный визг. Но самое главное – покрышки истираются даже быстрее, чем при неправильно отрегулированном развале. Достаточно 5 мм схождения, и шины на передних колёсах придётся менять каждые тысячу или полторы тысячи километров, что довольно неприятно.

Почему официальный сервис LADA
Сервисные центра LADA имеют обученный высококвалифицированный персонал и располагают новейшим оборудованием для диагностики и регулировки развала-схождения. Компьютерные стенды позволяют произвести замеры с точностью до миллиметра, проверить общую геометрию автомобиля и восстановить углы поворота колёс. Стенды развала-схождения содержат в себе всю необходимую техническую информацию по всем моделям автомобилей LADA.
Вся процедура регулировки развала-схождения традиционно имеет доступную стоимость.

Советы
Сервисные центра LADA рекомендуют проводить диагностику развала-схождения колёс автомобиля в следующих случаях:
1. Через 10-15 тыс. км пробега.
2. После окончания работ по ремонту ходовой части.
3. При замене автопокрышек, их быстром или неравномерном истирании.
4. При изменении клиренса автомобиля.
5. Если автомобиль ведёт в сторону при движении по прямой или после удара колеса о препятствие.
6. Если автомобиль плохо держит дорогу, а руль при движении по прямому участку изменил положение.
7. Если деформированы диски или пробита подвеска после наезда на препятствие.

Читать еще:  Причина неисправности электроусилителя руля лада калина

Как проверить «сход-развал» самостоятельно

Углы установки передних колёс с практической точки зрения влияют на расход топлива и износ резины. Правильно отрегулированное колесо катится строго параллельно траектории движения автомобиля и при этом сопротивление качению у него наименьшее, что и требуется.

Как показывает практика, в условиях гаража вполне возможно проверять и регулировать углы установки с достаточной точностью при помощи самых простых инструментов.

Когда нужно проверять углы установки колёс

Эти регулировки очень медленно изменяются со временем. Основная причина – естественная деформация кузова. Когда можно и нужно проверить эти углы:

1. После покупки автомобиля. Нового в том числе. У меня была машина, у которой с завода развал отличался от нормы на 1,5 см (Полтора сантиметра, Карл!). Это было заметно даже невооружённым глазом.

2. После ремонта ходовой. В частности, после замены шаровых.

3. Раз в 3-4 года, если вы ездите на одной машине подолгу.

Всего в передней подвеске есть три регулируемых угла. «На коленке» можно проверить два из них. Примечательно, что в современном руководстве по эксплуатации этот раздел отсутствует напрочь.

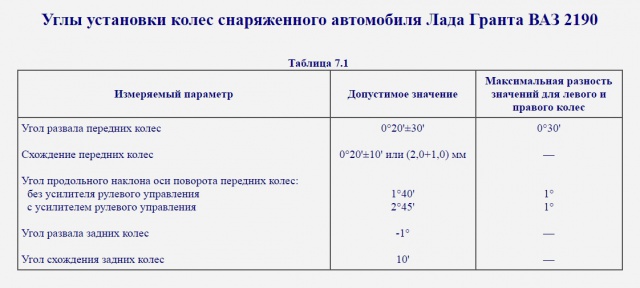

Но, по порядку. Сначала я нашёл в сети таблицу, в которой приведены нужные величины:

Угол продольного наклона

Это угол между вертикалью и осью, вокруг которой поворачиваются колёса при рулении. Благодаря этому колёса стремятся возвратиться из поворота к движению по прямой.

Мне неизвестен способ измерить этот угол «на коленке». И я не буду останавливаться на том, как его регулировать.

Развал

Как ясно из названия, у снаряженного автомобиля колёса «развалены»: расстояние между верхней частью колёс чуть больше, чем между нижней. Когда автомобиль загружен, они становятся почти параллельно.

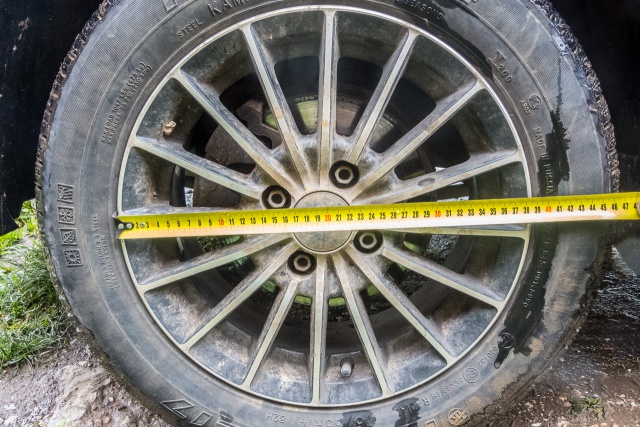

В таблице указан угол отклонения колеса от вертикали в градусах. Я перевёл его в миллиметры, которые и буду измерять на диаметре диска (385 мм) с помощью рулетки и строительного уровня:

Sin 0.33° x 385 mm = 2.2 mm

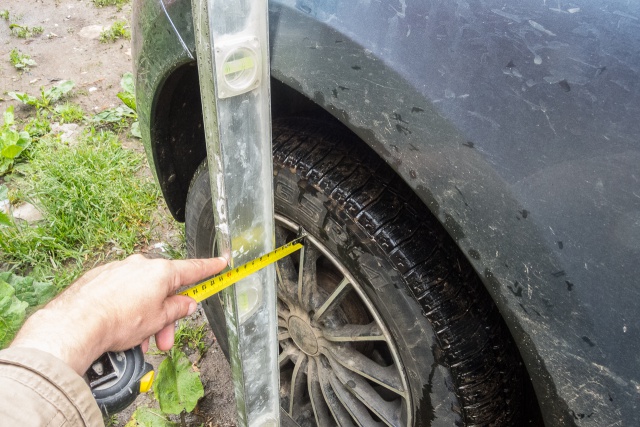

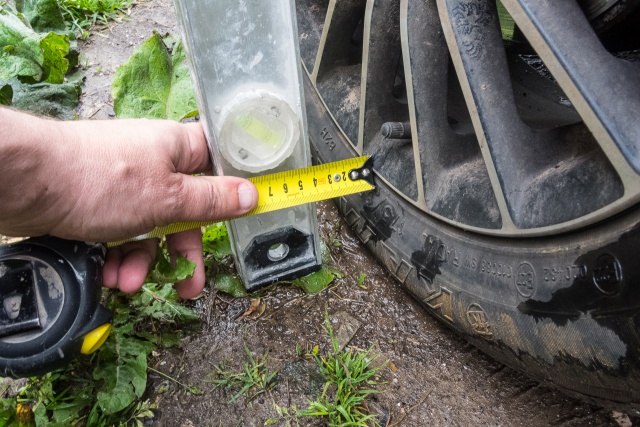

Беру строительный уровень, ставлю его рядом с колесом вертикально и измеряю расстояние от уровня до обода в верхней и нижней точке. Разница – и есть интересующая меня величина. Разумеется, миллиметры «ловить» сложно. Но я хочу просто убедиться, что развал у моей машины «в пределах разумного».


При необходимости развал регулируется вращением эксцентрика в нижней части передней стойки.

Схождение

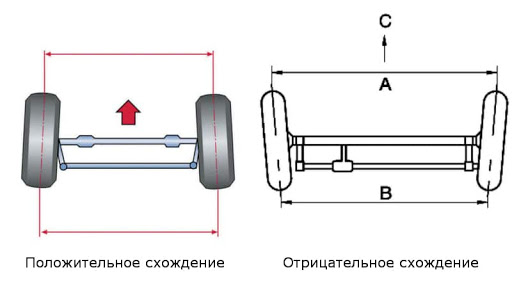

Схождение у переднеприводных машин отрицательное: колёса немного «растопырены» навстречу движению. Под действием тяговых сил люфты в шарнирах подвески выбираются и колёса при движении машины становятся параллельно. Этот угол сильнее всего влияет на расход бензина и скорость износа шин. Для его проверки у меня есть специальное приспособление.

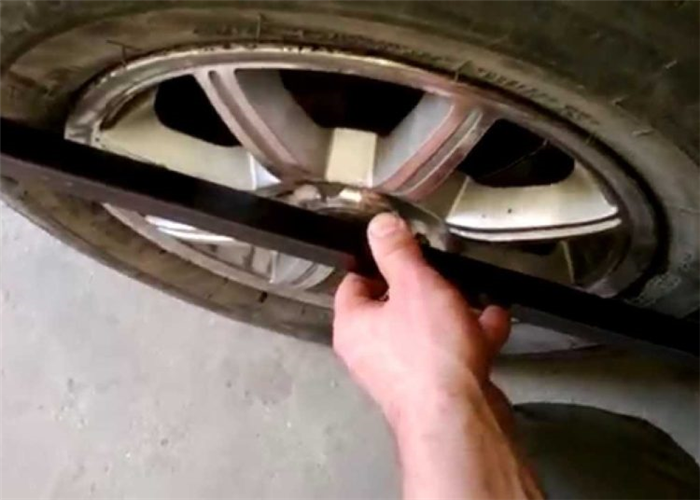

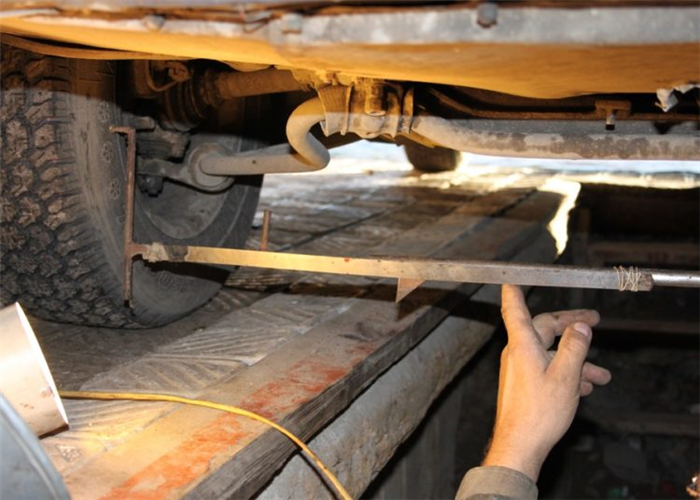

Норма для схождения те же 2 мм при измерении на диаметре колеса. На практике приходится измерять на доступной части диска: рейка вставляется между дисками передних колёс сначала спереди, потом сзади. Чтобы получить результат поточнее, измеряю 5-6 раз и оцениваю среднее значение. Нужно получить «расхождение» около 1 мм.

Итог

На современных машинах углы по величине становятся всё меньше, измерять их всё труднее. Но для профилактики «суперская» точность не нужна. В конце концов любой автосервис с радостью сделает ту же работу точнее, но уже за деньги.

Читать еще:  Сколько литров масла в лада веста

Как отрегулировать развал-сход непрофессионалу: простой дедовский метод

Характеристики развала-схождения обеспечивают плотное пятно контакта между дорожным покрытием и шиной, стойкость автомобиля при совершении поворотов. От них зависит интенсивность износа шин. Из-за неправильной регулировки этих параметров увеличится расход топлива.

При движении водителю нужно постоянно прикладывать усилия для удержания руля. По мере увеличения скорости снижение устойчивости приобретает опасный характер. Отрегулировать развал-схождение колес своими силами не является невыполнимой задачей. Следуя простой инструкции, сделать это сможет даже обычный автолюбитель.

Как понять, что нужна регулировка, и почему это важно

Данная процедура должна выполняться два раза в год при сезонной замене резины. Современные автомобили чаще всего обслуживаются в специализированных автосервисах. Здесь используются специализированные стенды, компьютеры. Данную процедуру можно провести своими силами.

Вначале важно научиться распознавать необходимость проведения такой регулировки. При этом ориентироваться следует на такие признаки:

  • неоднородность износа покрышек;
  • постоянный увод авто в сторону во время прямолинейного движения;
  • возникновение трудностей при управлении автомобилем;
  • неравномерность стирания кромок желобка переднего колеса.

Если присутствует хотя бы один из перечисленных признаков, то нужно незамедлительно принимать адекватные меры для решения проблемы.

Инструкция

Перед началом регулировки развала-схождения в обязательном порядке следует проверить ходовую часть автомобиля. При необходимости нужно отремонтировать ее, заменив изношенные узлы, детали подвески. Кроме того, перед работой нужно выровнять давление в шинах, разгрузить багажник.

Инструменты и материалы

Для выполнения регулировки развала-схождения своими руками понадобятся следующие предметы и инструменты, найти которые не составит труда:

  • линейка;
  • мел;
  • стандартный набор гаечных ключей;
  • шнур с отвесом.

Работы следует выполнять на ровной площадке со смотровой ямой или подъемником.

Наши действия

На сегодняшний день чаще всего на дорогах встречаются машины с реечным рулевым управлением, передней подвеской типа МакФерсон.

Чтобы произвести регулировку схода-схождения, нужно выполнить следующие последовательные действия:

  1. Установить автомобиль на яму или подъемник, обеспечив беспрепятственный доступ к рулевым тягам.
  2. Разблокировать замок колонки руля, после чего повернуть каждое колесо из одного крайнего положения в другое. После этого установить их в центральное положение.
  3. С помощью линейки найти точку, которая находится посередине расстояния между двумя шаровыми опорами.
  4. Замерить диски колес по внутренней стороне. Вначале определить расстояние от одной передней кромки до другой, а затем – от одной задней кромки до другой. Разница этих величин как раз представляет собой угол развала. Полученные данные сравнить с техническими нормами для конкретного авто.

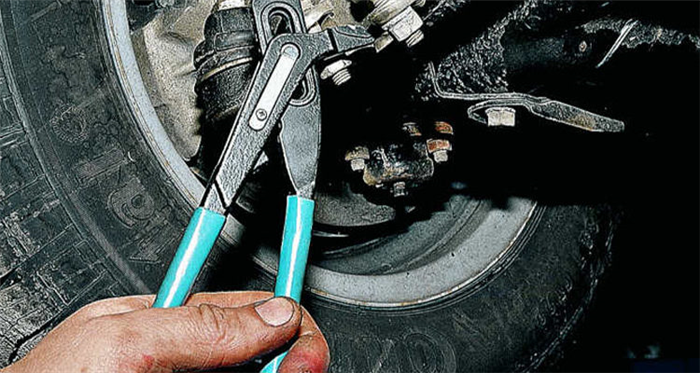

  5. Для регулировки требуется ослабить контргайку рулевой тяги, прокручивать муфты соединения до тех пор, пока угол установки одного колеса не совпадет с другим.

Для подтверждения совпадения нужно измерить расстояние от средней точки до каждого колеса. Эти значения должны сравняться. После этого затянуть контргайки.

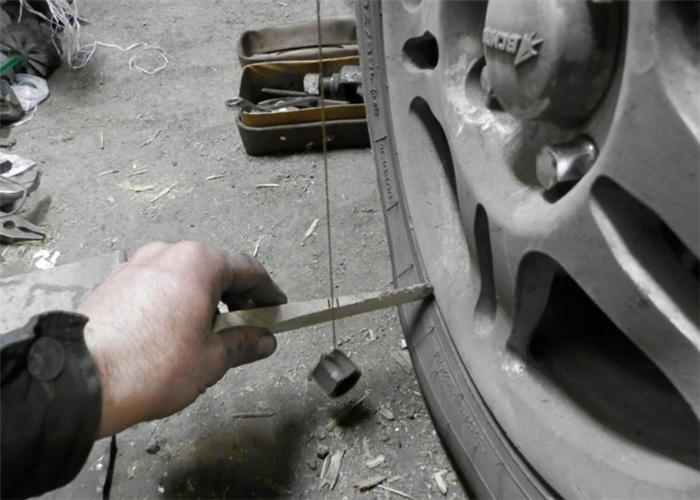

  • С помощью отвеса измерить разницу между нижним и верхним краем колесного диска. В норме разница не должна превышать 0,3-0,5 см. На основании полученных данных высчитать угол.
  • Для регулировки развала-схождения зачастую используют вращающиеся эксцентрики, подкладные пластины.

    Самостоятельная регулировка колес позволит значительно сэкономить. С другой стороны, неправильно выполненная работа может привести к отрицательным результатам. Поэтому для современных машин лучше подойдет профессиональный автосервис.
