Форд фокус 2 ремонт стартера

Снимаем и проверяем стартер Ford Focus II

Причин, по которым возникает необходимость снятия стартера автомобиля Форд Фокус 2, может быть несколько. Прежде всего, это замена или ремонт в случае его поломки, также стоит отметить, что снятие стартера необходимо в ходе демонтажа коробки передач. Важно помнить, что прежде чем снять стартера Ford Focus 2 необходимо отключить минусовую клемму аккумуляторной батареи.

Инструкция по снятию стартера Форд Фокус 2

  1. Так как часть работ выполняется под двигателем необходимо снять нижнюю защиту. Для этого ключом Torx T-30 откручиваем все саморезы, которые крепят ее к нижним элементам автомобиля.

Как проверить стартер Форд Фокус 2

  1. С помощью плоской отвертки проворачиваем шестерню привода стартера. В одном направлении она должна проворачиваться вместе с валом привода, а в обратном направлении на валу привода. Если этого не происходит или шестерня тяжело перемещается и крутится, то в таком случае вал привода необходимо заменить.

  • Работоспособность стартера можно проверить, подключив на его контакты питание от аккумулятора. При этом важно помнить, что плюсовой провод должен идти на верхний болт стартера, а минус на его корпус.
  • Для проверки втягивающего реле (бендикса стартера форд фокус 2) замкните верхний контакт (1) и контакт управления (2). При этом втягивающий механизм должен сработать, шестерня переместится вдоль вала, а электродвигатель стартера запустится. Ели шестерня не приводится в движение, бендикс стартера Форд Фокус 2 подлежит ремонту или замене.

    Электродвигатель стартера проверяется следующим образом. Подключаем плюсовой провод аккумулятора к нижнему болту бендикса, а минус к корпусу стартера, при этом мотор должен включиться. Если этого не произошло необходимо его заменить или сдать в ремонт.

  • Чтобы проверить отдельно бендикс Форд Фокус 2 подключаем плюс от аккумулятора к контакту управления, а минус к корпусу стартера. Втягивающий механизм должен сработать и выдвинуть шестерню. Если этого не происходит, бендикс Форд Фокус 2 неисправен и подлежит ремонту или замене.
  • Установка стартера Форд Фокус 2 выполняется в обратной последовательности.

    Форд фокус 2 ремонт стартера

    СНЯТИЕ СТАРТЕРА

    Стартер снимаем для ремонта или замены при выходе его из строя, а также при демонтаже коробки передач.
    Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.
    Снимаем грязезащитный щиток моторного отсека (см. «11.2. Ford Focus II. Снятие грязезащитного щитка моторного отсека и подкрылка переднего колеса»).

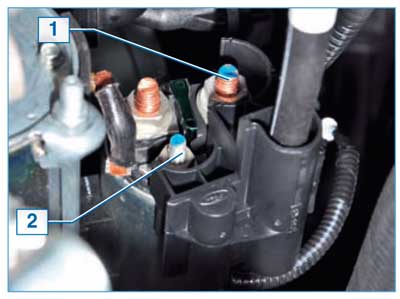

    Головкой «на 13» отворачиваем гайку 1, а головкой «на 10» — гайку 2.

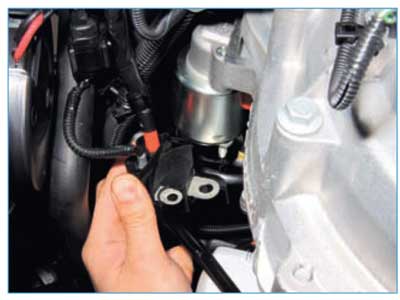

    Отсоединяем колодку проводов от тягового реле стартера.

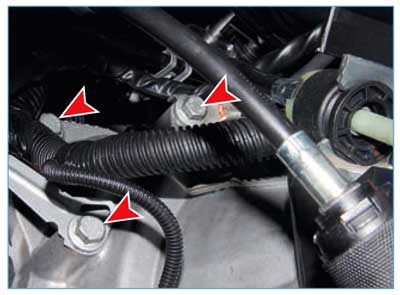

    Головкой «на 13» отворачиваем три болта крепления стартера.
    Нижний болт крепит также кронштейн жгута проводов.

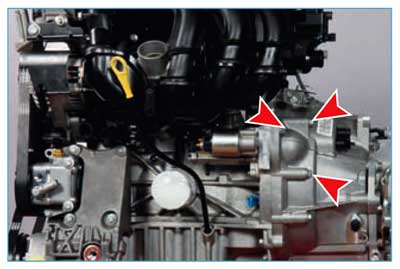

    Для наглядности болты крепления стартера показаны на снятом силовом агрегате.

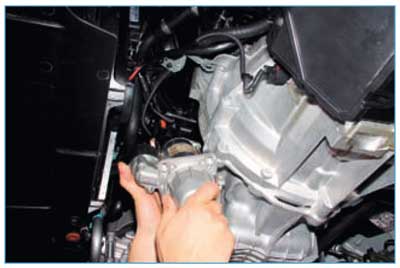

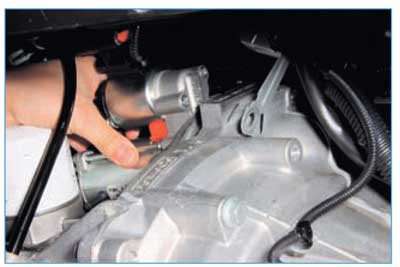

    Выводим стартер из картера сцепления…

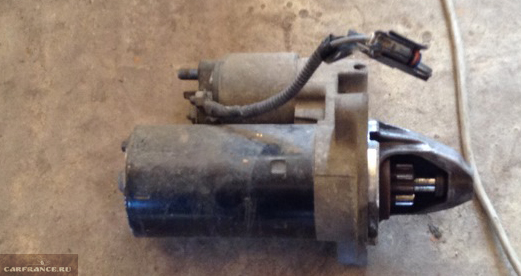

    …и снимаем стартер.
    Для оценки исправности привода стартера…

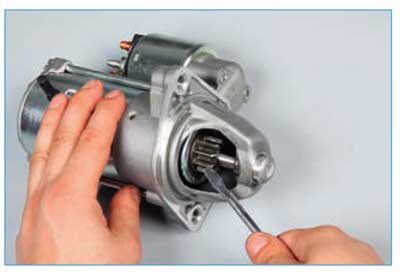

    …отверткой проворачиваем шестерню привода.
    Шестерня должна проворачиваться в одном направлении с валом привода, а в другом — на валу привода. В противном случае заменяем привод новым. Отверткой сдвигаем шестерню привода по валу. Шестерня должна легко, без заеданий перемещаться по валу. Если шестерня заедает на валу, привод необходимо заменить.

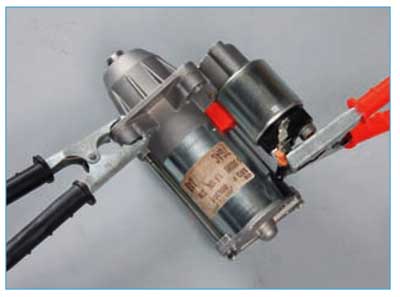

    Для проверки стартера соединяем проводами для «прикуривания» «плюсовой» вывод аккумуляторной батареи…

    …с верхним контактным болтом тягового реле, а «минусовой» — с корпусом стартера.

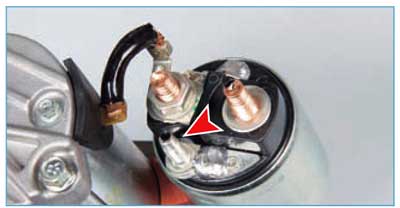

    Отверткой перемыкаем верхний контактный болт и управляющий вывод тягового реле.
    При проведении этой операции необходимо соблюдать осторожность, т. к. возможно искрообразование в зоне замыкания выводов. Не замкните отвертку на «массу» в момент замыкания выводов.
    При этом должна выдвинуться шестерня привода и включиться электродвигатель стартера. В противном случае проверяем электродвигатель и тяговое реле.
    Для проверки электродвигателя…

    Читать еще:  Ремонт стартера рено симбол

    …соединяем проводами «плюсовой» вывод аккумуляторной батареи с нижним контактным болтом тягового реле, а «минусовой» вывод — с корпусом стартера.
    При этом вал электродвигателя должен вращаться. В противном случае электродвигатель неисправен.
    Для проверки тягового реле соединяем проводами «плюсовой» вывод аккумуляторной батареи с управляющим выводом тягового реле, а «минусовой» вывод — с корпусом стартера. При этом шестерня привода должна выдвинуться. Если этого не происходит тяговое реле неисправно.
    Устанавливаем стартер в обратной последовательности.

    РАЗБОРКА СТАРТЕРА

    Разбираем стартер для замены тягового реле, щеткодержателя со щетками и элементов привода.

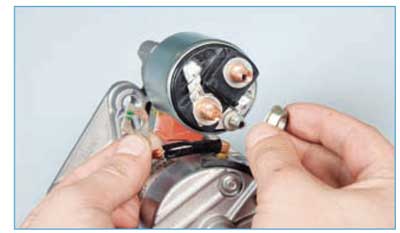

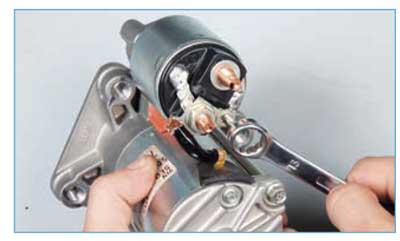

    Ключом «на 13» отворачиваем гайку нижнего контактного болта тягового реле…

    …и снимаем гайку и наконечник провода.

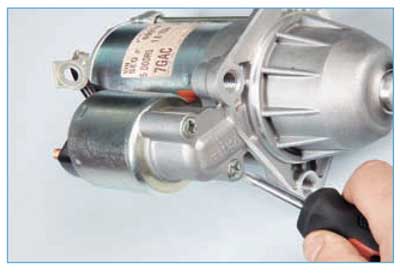

    Крестообразной отверткой отворачиваем два винта крепления тягового реле.

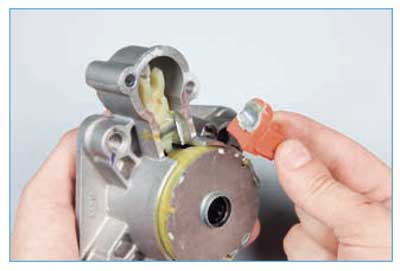

    Снимаем тяговое реле.

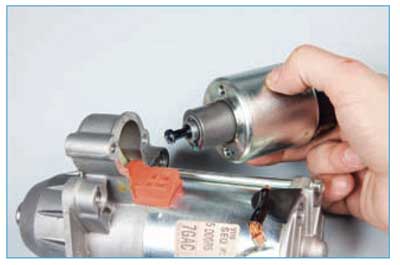

    Вынимаем якорь тягового реле…

    …и пружину якоря.

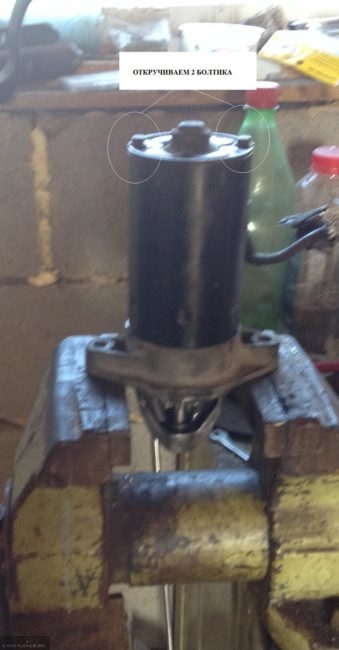

    Головкой «на 8» отворачиваем два стяжных болта.

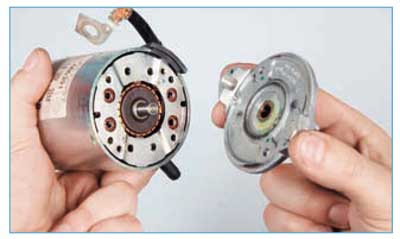

    Снимаем переднюю крышку.

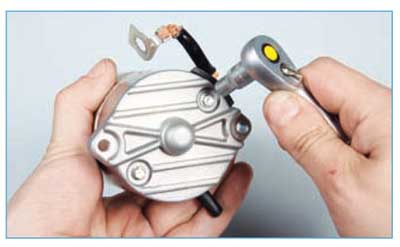

    Головкой «на 5,5» отворачиваем два болта…

    …и снимаем заднюю крышку.

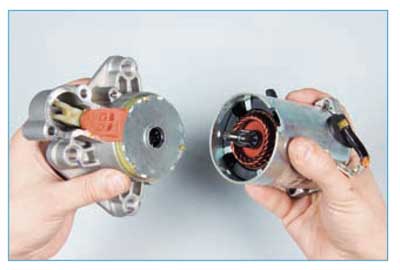

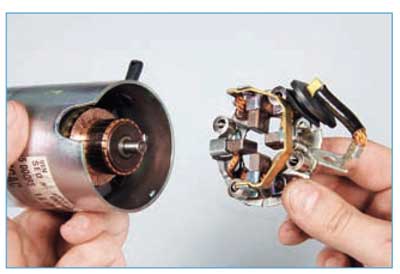

    Снимаем щеткодержатель.

    Вынимаем якорь из корпуса стартера.
    Поддев отверткой…

    …снимаем опору рычага привода.

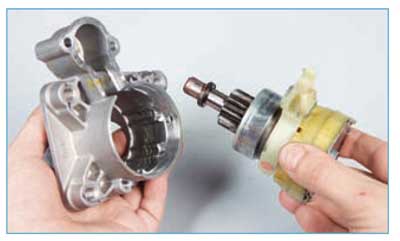

    Вынимаем привод из передней крышки.

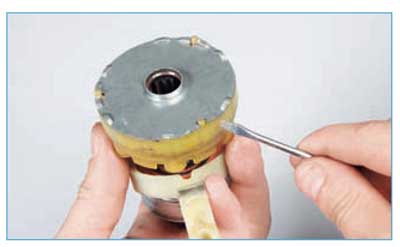

    Отверткой поддеваем крышку…

    …и снимаем крышку планетарного редуктора.

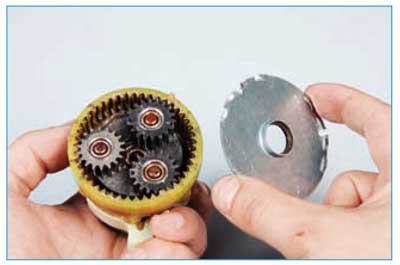

    Вынимаем три сателлита планетарного редуктора.

    Снимаем ограничительное кольцо.

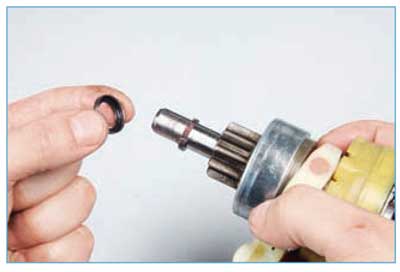

    Пассатижами снимаем запорное кольцо.

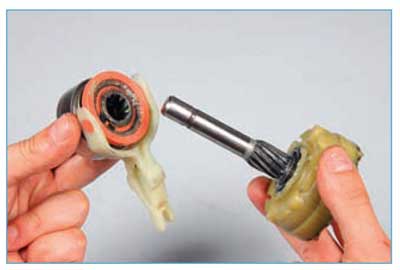

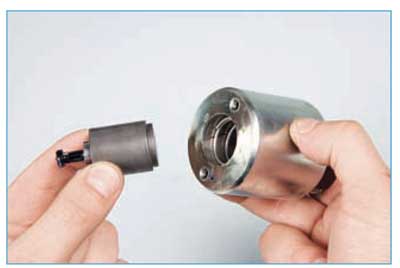

    Снимаем обгонную муфту с шестерней привода в сборе.

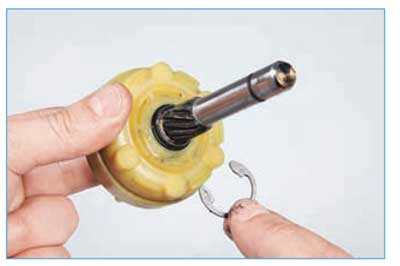

    Отверткой сдвигаем из проточки…

    …и снимаем стопорное кольцо.

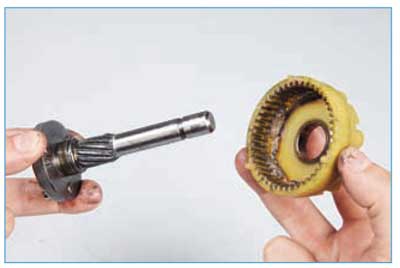

    Снимаем коронную шестерню с вала привода

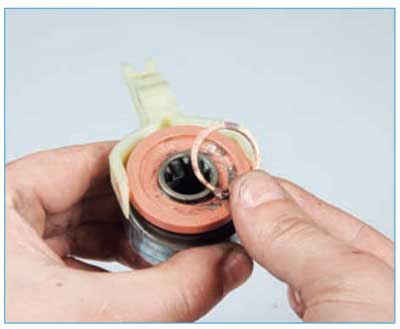

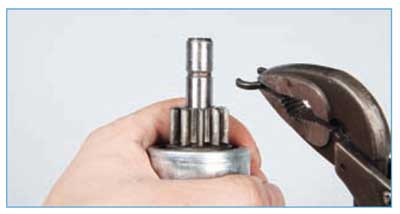

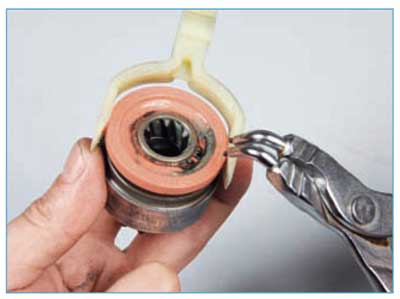

    Щипцами разжимаем стопорное кольцо…

    …и вынимаем его из проточки обгонной муфты.

    Снимаем рычаг привода.
    Внешним осмотром проверяем состояние коллектора и обмоток якоря. Обугливание обмоток не допускается. При незначительном обгорании коллектора зачищаем его пластины мелкой абразивной шкуркой. При сильном обгорании и износе коллектора якорь следует заменить.Задиры и наволакивание материала подшипников скольжения на шейки вала устраняем самой мелкой шкуркой с последующей полировкой. Концы обмоток должны быть хорошо припаяны к ламелям. Почернение обмоток и отделение от них лаковой изоляции не допускается.

    Омметром проверяем замыкание обмотки якоря на его сердечник.
    Сопротивление должно быть очень большим (стремиться к бесконечности). Неисправный якорь заменяем.

    Проверяем держатели изолированных щеток на замыкание с «массой».
    Сопротивление должно быть очень большим (стремиться к бесконечности). В противном случае щеткодержатель заменяем новым. При сильном износе щеток меняем щеткодержатель в сборе.
    Сборку стартера выполняем в обратной последовательности.
    На шестерни планетарного редуктора наносим смазку ШРУС-4.
    Щеткодержатель монтируем до установки якоря в корпус стартера. Перед монтажом щеткодержателя на коллектор якоря, вдвигаем щетки в направляющие и привязываем проволокой. После установки щеткодержателя на коллектор якоря устанавливаем заднюю крышку и крепим к ней щеткодержатель. После этого отвязываем проволоку, и щетки под действием пружин выдвинутся к коллектору.

    Тяговое реле устанавливаем так, чтобы его управляющий вывод был расположен с правой стороны.

    Снимаем стартер на Форд Фокус 2 своими руками для его замены

    Едва ли мы считаем количество запусков двигателя автомобиля за день, за неделю, тем более за год. В момент каждого из запусков включается в работу стартер со всеми своими, пускай не особо сложными, механизмами и деталями, которые имеют свой ресурс.

    Читать еще:  Ваз 21099 инжектор нет искры на свечах

    Видео о замене стартера на рестайлинговом Форд Фокус 2:

    Срок службы стартера

    Срок службы стартера на втором Фокусе не определён заводом, но после пробега в 50-70 тысяч есть вероятность выхода агрегата из строя.

    При малейших отклонениях от работы в штатном режиме, нужно знать как снять стартер на Форд Фокус 2, особенности его замены и подбора по артикулам агрегата целиком или деталей для замены.

    Снимаем стартер на Форд Фокус 2 своими руками

    Общий алгоритм снятия.

    Возможно, что без опыта работы с электрическими машинами, реле, электродвигателями нам и не удастся отремонтировать стартер самостоятельно, но платить мастеру за элементарную замену около 1,5 тысячи не хочется. Тем более, что работа не особо сложная и её можно выполнить, имея минимальный набор инструментов (воротки, головки, ключи, отвёртки) и смотровую яму или подъёмник, поскольку снять стартер из-под капота не получится никак. Замену проводим в таком порядке:

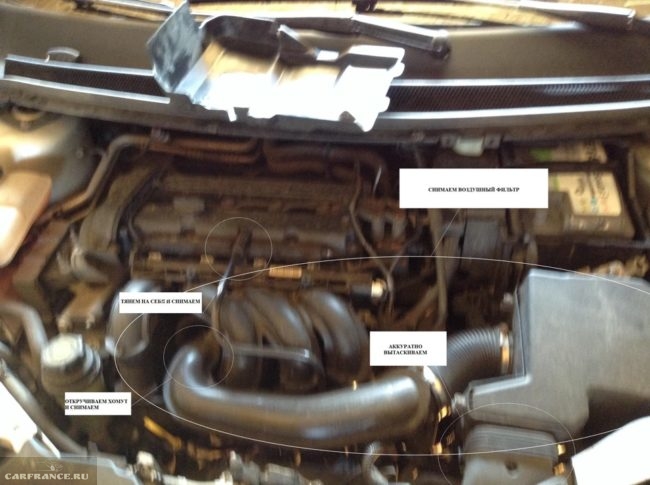

    1. Устанавливаем автомобиль на эстакаду или смотровую яму, открываем капот и откручиваем плюсовую клемму от аккумулятора. Плюсовую для того, чтобы не сбились настройки оборудования в зависимости от комплектации.
    2. Снимаем колодец масляного щупа. Для этого откручиваем болт фиксации трубки.
    3. Теперь аккуратно снимаем гофрированный рукав воздушного фильтра.

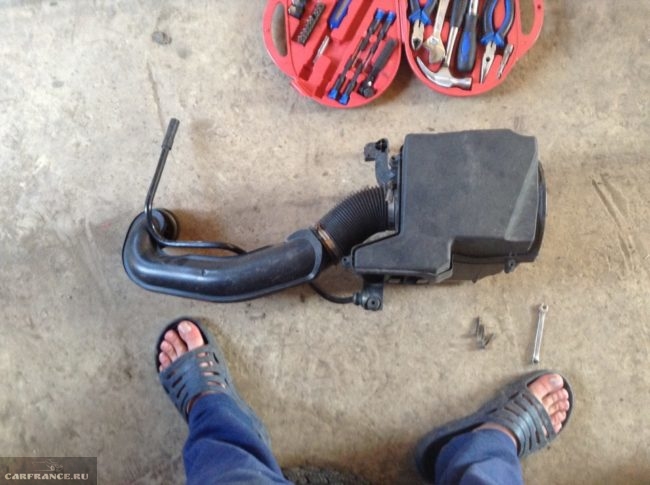

    Сняли корпус фильтра.

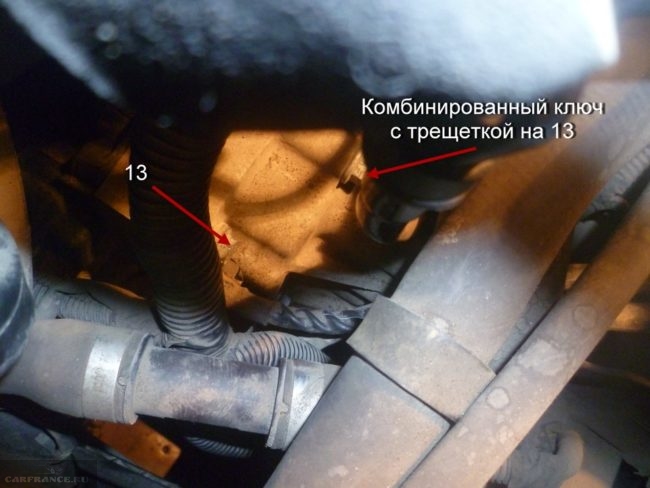

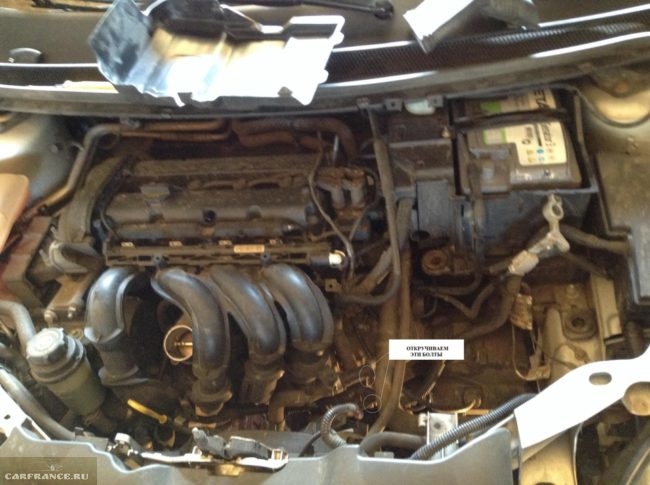

    Два болта стартера.

    Готова. Стартер сняли! Ура!

    Установка стартера проводится в обратном порядке.

    Запчасти на стартер (ревизия или замена)

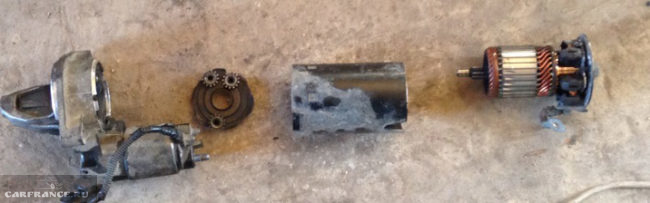

    Стартер в разобранном виде.

    На фордовских станциях техобслуживания дилеры предпочитают не возиться с заменой запчастей стартера, а менять его полностью. Тем не менее, самыми частыми проблемами становятся всего несколько элементов конструкции агрегата и типичные неисправности:

    • выход из строя втягивающего реле;
    • износ коллекторов;
    • износ щёточного узла;
    • отказ бендикса.

    Конечно, бывают поломки и посложнее, к примеру, межвитковое замыкание обмоток стартера, и в этом случае, действительно, дешевле и проще стартер заменить. Стартер в сборе стоит около 7 тысяч рублей, а выпускают его несколько компаний:

    • Bosch 986021351 , Bosch 0001108408 ;
    • Valeo 458371458470
    • Delco DRS3797 или DRS3797N .

    Однако в продаже есть и запасные части для ремонта стартера Форд Фокус 2:

    • щёточный узел в сборе под номером 1 004 336 526 ;
    • бендикс в сборе с каталожным номером 1 006 209 804 ;

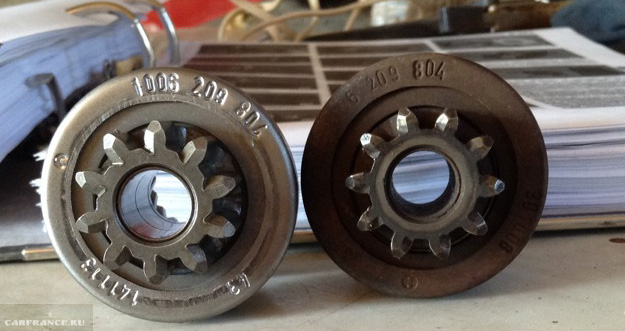

    Старый и новый бендинкс. Если хрустит, не обязательно менять стартер полностью.

    Таким образом, можно заменить стартер в сборе, либо заняться диагностикой и заменой его элементов. Контролируйте состояние стартера систематически, и тогда двигатель будет запускаться быстро и в любую погоду.

    Ремонт стартера в автомобиле Ford Focus 2

    На рис.1 показаны детали стартера. Перед разборкой стартера убедитесь в его неисправности путем следующих простых проверок.

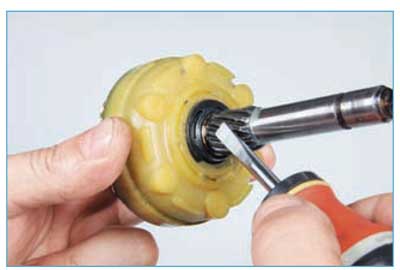

    1. С помощью отвертки проверьте легкость перемещения муфты привода вдоль вала.

    2. Проверните шестерню привода. Она должна легко проворачиваться относительно ступицы муфты в направлении вращения якоря и не должна проворачиваться в противоположном направлении.

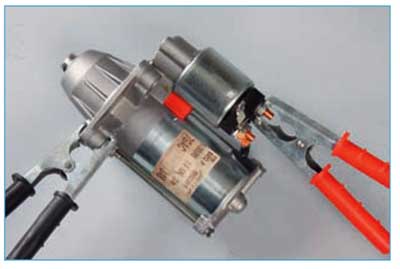

    3. Соедините проводами для «прикуривания» клемму «минус» снятой с автомобиля аккумуляторной батареи с корпусом стартера. Второй провод подсоедините одним концом к клемме «плюс» аккумуляторной батареи, а другим – к выводу управляющего провода тягового реле. Если тяговое реле исправно, то раздастся щелчок и выдвинется муфта привода. В противном случае тяговое реле подлежит замене.

    4. Отсоедините провод от управляющего вывода тягового реле и подсоедините к нижнему контактному болту тягового реле. Якорь стартера должен начать вращаться с частотой более 6000 мин”‘. В противном случае отремонтируйте стартер.

    Вам потребуются: ключи «на 7» и «на 13», отвертки с плоским и крестообразным лезвием.

    Рис. 1. Детали стартера: 1 – крышка со стороны привода; 2, 11 – болты крепления; 3 – резиновый уплотнитель; 4 – рычаг привода; 5 – муфта свободного хода; 6 – якорь реле; 7 – планетарный редуктор; 8 – возвратная пружина; 9 – корпус стартера; 10 – корпус тягового реле; 12 – крышка со стороны коллектора; 13 – щеткодержатель; 14 – стопорная шайба; 15 – ротор стартера; 16 – упорная шайба.

    1. Отверните гайку нижнего контактного болта тягового реле.

    2. . и отсоедините шину от контактного болта тягового реле.

    3. Выверните три винта крепления тягового реле к крышке стартера со стороны привода.

    4. . и снимите тяговое реле, отсоединив якорь от рычага привода.

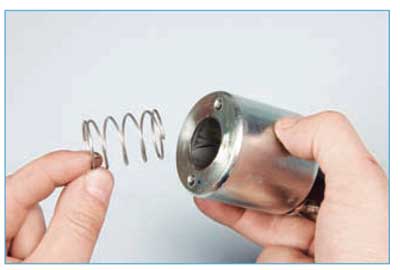

    5. Извлеките из корпуса тягового реле якорь и возвратную пружину.

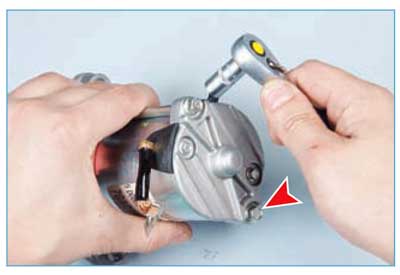

    6. Выверните стяжные болты.

    8. Выверните два болта..

    9. . снимите крышку подшипника..

    10. . и извлеките щеточный узел.

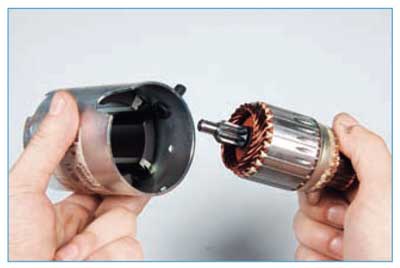

    11. Извлеките ротор из корпуса стартера.

    12. Снимите резиновый уплотнитель.

    13. . и извлеките планетарный редуктор.

    14. Подденьте отверткой.

    15. . и снимите рычаг привода.

    16. Снимите ограничительное кольцо.

    17. . и отсоедините от вала якоря механизм редуктора.

    18. Снимите ограничительное кольцо.

    19. . и удалите крышку.

    20. Снимите с вала пластмассовую шестерню.

    21. Снимите шестерни с направляющих.

    22. Разожмите и извлеките стопорное кольцо.

    23. Снимите уплотнитель.

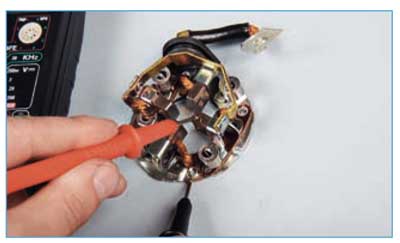

    24. Осмотрите щеткодержатель. Проверьте высоту щеток в щеткодержателе. Проверьте с помощью омметра изолированные корпуса на замыкание с корпусом. Сопротивление должно стремиться к бесконечности.

    25. На шлицах и цапфах вала якоря не должно быть повреждений (забоины и задиры). Коллектор якоря не должен иметь следов обгорания. Незначительное обгорание устраните ветошью, смоченной в бензине, и мелкозернистой наждачной шкуркой. Проверьте обмотку якоря на короткое замыкание с помощью омметра. Сопротивление должно стремиться к бесконечности.

    26. Проверьте, легко ли перемещается якорь тягового реле стартера, замыкаются ли контактные болты контактной пластиной (с помощью омметра).

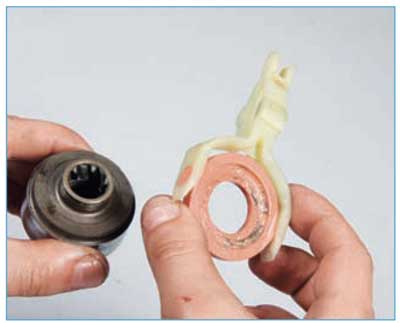

    27. Проверьте привод. Зубья шестерни привода не должны иметь значительного износа. Шестерня должна легко проворачиваться относительно ступицы муфты в направлении вращения якоря и не должна проворачиваться в противоположном направлении. Если зубья шестерни изношены или повреждены либо шестерня проворачивается в обоих направлениях, замените привод.

    28. На рычаге привода стартера не должно быть трещин и следов значительного износа пазов вилок.

    29. Смажьте шлицевую поверхность вала якоря кремнийсодержащей смазкой.

    Предупреждение

    В процессе эксплуатации муфту привода не нужно смазывать. Однако необходимо очистить ее от грязи. Не применяйте для очистки привода средства, которые могут вымыть заложенную в его муфту смазку.

    30. Смажьте моторным маслом подшипники (втулки) в крышках стартера.

    31. Соберите стартер и все демонтированные узлы в последовательности, обратной снятию.
