Как проверить уровень масла в АКПП Тойота

Для АКПП фирмы Aisin Warner (основной производитель автоматических трансмиссий для Toyota) проверка уровня масла ATF происходит на автомобиле с работающим двигателем, находящемся строго в горизонтальном положении, с прогретой коробкой передач и рычагом селектора, переведенным в положение паркинг «P». Для контроля уровня рабочей жидкости предусмотрен указатель уровня – щуп. Обычно щуп имеет маркировку с указанием типа жидкости ATF (иногда есть маркировка на сливной пробке поддона акпп).

У большинства автомобилей с передним приводом щуп, который находится с левой стороны по ходу движения, отображает уровень жидкости непосредственно в АКПП (щуп находящийся с правой стороны по ходу движения машины, измеряет уровень моторного масла). У заднеприводных автомобилей, с продольным размещением силового агрегата, щуп находится в проеме между задней стенкой двигателя и моторным отсеком. При таком расположении щуп менее заметен!

Уровень масла в АКПП зависит от температуры рабочей жидкости ATF. При проверке температура масла должна быть 70–80 °С, что достигается после поездки на расстояние 15–20 км. Если автомобиль двигался на высокой скорости в течение продолжительного времени, либо эксплуатировался в городском режиме в жару, либо буксировал прицеп, уровень масла в автоматической коробке передач не может быть определен точно. Остановите двигатель и подождите примерно 30 мин, чтобы масло остыло до требуемой температуры.

Перед проверкой дайте двигателю поработать на холостом ходу при выключенной системе кондиционирования, нажмите на педаль тормоза и переместите рычаг селектора через все положения, начиная и заканчивая положением «P» задерживаясь в каждом из них на несколько секунд для прокачки рабочей жидкости ATF по всей системе АКПП. Извлеките указатель уровня из направляющей трубки АКПП, и насухо протрите его чистой ветошью. Затем вставьте щуп обратно до упора и вновь извлеките. По меткам на указателе уровня проверьте уровень масла и его состояние.

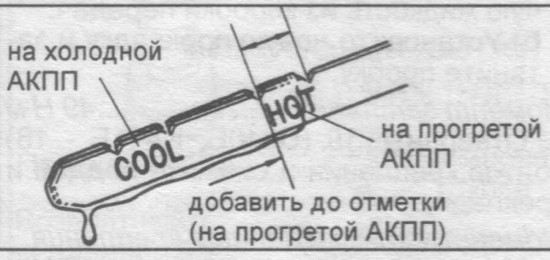

Нормальный уровень жидкости (прогретой до рабочей температуры) должен находиться в зоне HOT. Иногда этот участок щупа отмечен насечкой. Не переливайте выше установленного уровня . Если коробка передач холодная, уровень должен находиться в зоне COOL. Эта метка предназначена для приблизительного определения количества залитого масла в случае его замены. Окончательно уровень, все равно, следует проверять после прогрева масла. Если уровень находится в нижней части зоны С/D, необходимо долить масло в автоматическую коробку передач через направляющую трубку для указателя уровня.

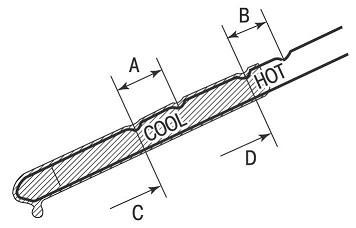

А — зона уровня холодного масла;
В — зона уровня горячего масла;
С — область низкого уровня масла на холодной коробке передач;
D — область низкого уровня масла на горячей коробке передач

После 2000 г. Aisin Warner постепенно перешло на выпуск акпп без щупа, изменив технологию контроля и замены масла в акпп Тойота. Таким образом, повысилась точность установки правильного уровня жидкости ATF. Теперь АКПП с такой системой не грозит перелив масла.

Проверка уровня масла в АКПП на Тойоте Королле: инструкция

Каждый современный автомобиль с автоматической коробкой переключения передач нуждается в своевременном и самое главное качественном обслуживании. В данной статье мы поговорим о том, как правильно проверять уровень масла в АКПП на Тойоте, а также расскажем: зачем нужно проверять уровень, какие проблемы могут быть вызваны низким или высоким уровнем масла в коробке.

Как правильно проверять?

Как правило, проверка количества масла на японских автоматических коробках переключения передач осуществляется при заведенном двигателе и выставленном режиме «Р». Практически все водители, которые ездят на автомате знают, что режим «Р» означает парковку. На фотографии показан рычаг переключения автоматической коробки Тойоты Короллы.

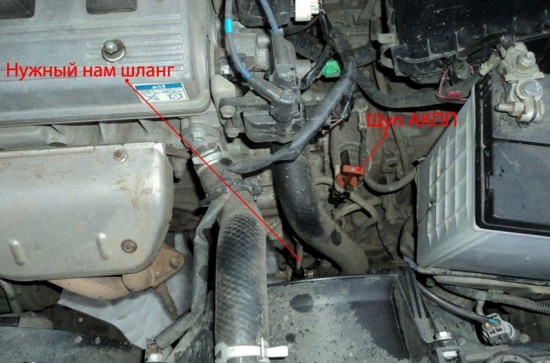

Далее после того как завели двигатель, поставили его в режим парковки, находим месторасположение щупа в нашем автомобиле. Сделать это очень легко – стоит всего лишь пролистать некоторую техническую документацию и найти его местоположение в вашем авто. Или же можно обратить внимание на картинку расположенную ниже и увидеть где приблизительно находится этот щуп.

Найдя его, вытаскиваем и протираем сухой тряпкой, желательно чтобы та не имела ворса. После того как мы вытерли мы смоем увидеть на нем некоторые отметки. Как правило, их всего две: первая –COOL. По данной отметке проверяется масло на незаведенных машинах. Желательно, чтобы машина до проверки не ездила хотя бы 4-5 часов. Вторая отметка – HOT. Данная отметка предназначена для проверки уровня масла при заведенном двигателе машины. На фото расположенном ниже можно увидеть, как и где расположены отметки.

Увидев отметки, стоит сказать, что хоть там и имеется две отметки, лучше всего проверять уровень при заведенном двигателе и желательно прогретом до среднестатистической нормальной температуры. Как правило-это 90 градусов по Цельсию.

Итак, прогрели машину, вытащили и протерли щуп, вставляем его обратно на свое место, ждем несколько секунд и опять вытаскиваем. На нем должен четко просматриваться уровень смазочного материала в автоматической коробке переключения передач вашей Короллы.

Если его уровень находится ниже отметки HOT, то стоит понемногу доливать его при заглушенном двигателе. После чего, снова осуществить проверку, выполнив вышеуказанную процедуру еще раз. После того как смазочный материал был добавлен и его уровень снова встал в норме, устанавливаем щуп на свое место и можем без проблем ездить. На этом процедура проверки АКПП закончена. Теперь стоит поговорить о тех проблемах, которые могут возникнуть от недостатка смазочного материала в коробке или наоборот от его переизбытке.

Проблемы АКПП на Тойоте Королле

Малое количество смазочного материала в коробке может сулить огромное количество проблем. Как правило, при пониженном его уровне насос качающий масло начинает вместе с рабочей жидкостью захватывать воздух. В результате данного процесса образуется эмульсия, которая очень хорошо сжимается. Масло начинает терять одно из самых важнейших свойств – оно становится легко сжимаемым, под хорошим давлением. А это уже приводит к появлению таких проблем как:

Слабый отвод тепла из автоматической коробки переключения передач;
Пониженное давление масла в системе;
Ухудшается смазка рабочих деталей АКПП, что в свою очередь очень быстро выводит коробку из строя и т.д.

Читать еще: Шрус что это такое в машине

Поэтому стоит внимательно наблюдать за колличеством масла в автоматической коробке вашего автомобиля, иначе вам придется заплатить немалые средства на ее восстановление и ремонт из-за какой-то мелочи.

Переизбыток может привести к повышению нагрузки на масляный насос, в результате чего, он может легко выйти из строя. А так как они не ремонтируются, его замена может стоить немало. Разобравшись с возможными проблемами, давайте поговорим о том, сколько масла необходимо заливать в коробку и какой его объем является оптимальным для нормальной работоспособности коробки.

Сколько смазочного материала лить в АКПП на Тойоте Королле?

Как правило, владельцы Королл меняют в среднем от 4 до 5,5 литров. Объем зависит от вида автоматической коробки, от модели самого автомобиля, так как в модели разных годов могут быть установлены разные автоматы, с разным количеством передач и т.д.

Для того чтобы точно знать необходимое количество смазочного материала, нужно почитать техническую документацию и узнать требования, которые выставляет производитель для данного автомобиля. После того, как материал будет залит, заводим автомобиль, прогреваем и обязательно проверяем его количество на нашем щупе. Если уровень ниже, то необходимо долить масла, если уровень выше, то необходимо немного слить масла. Таким образом, нам необходимо достигнуть идеального уровня для вашей коробки. Благодаря данному процессу ваш автомобиль будет радовать совей долговечностью и качеством службы.

Как проверить уровень масла в акпп в Тойота Королла: делимся знаниями

Проверка уровня жидкости в автоматической коробке

Перед заменой масла в АКПП следует проверить его уровень и состояние с помощью щупа.

Если вы решили заменить смазку в коробке, сначала сделайте сверку. Узнайте, какой объем средства находится в АКПП. Чтобы сделать проверку, вам нужно предпринять следующие действия:

Остановите транспортное средство на ровной площадке.

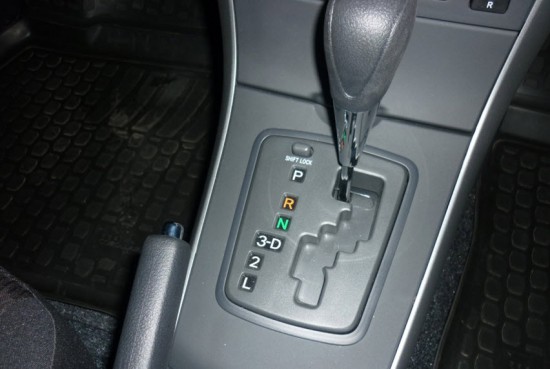

Когда мотор будет работать на холостых оборотах, возьмитесь на рукоять АКПП, переключите ее, проведя по всем режимам. Пройдя от P до L, верните рукоять в исходное положение.
На этом этапе вы должны достать из АКПП щуп. Возьмите чистую тряпку, протрите щуп. После этого поместите его в раструб.
Затем достаньте щуп из АКПП. Делать это нужно при работающем в холостую моторе.
На щупе есть отметка НОТ. Если мотор разогрет, то уровень смазочного средства должен находиться на этой отметке. Долейте жидкость, если ее мало в коробке.

Посмотрите на цвет масла, понюхайте его. Если смазка пахнет гарью, то ее нужно менять, даже если регламентированный срок еще не закончился.

АКПП уровень масла

Много лет ездил, и все вроде бы нормально, но накопившееся напряжение от этого факта не дает покоя по ночам.

На щупе отмечены уровни HOT и COOL. Так вот, уровень декстрона работает в точности наоборот — машина горячая — уровень на COOL, холодная — на HOT. И так всегда, так уже привык при замене доливать, и вроде все в порядке.

Что бы это может значить?

Ну всё правильно, плохо только что у тебя на горячей коробке уровень Голд, долить тебе надо. А на холодную то это ты на заглушенной смотришь?

Хорёк 98 1MZ. 4WD & Vista 95

Уровень как смотришь? Тупо вытащил щуп, протер, вставил, вытащил и посмотрел?? если да то не правильно, поюзай поиск тут тысячу раз распинывались (в т.ч. я) как правильно проверять уровень масла

Подпись мне не нужна. Ничего не рекламирую, ничем не понтуюсь. Умные цитаты не использую.

Смотрю уровень по автодатовской книжке. Холодная — гоняю селектор туды-сюды, и на холостом ходу смотрю уровень — отметка HOT. Горячая — COOL.

В общем то, доливал и до HOT когда горячая, ну так оно и оставалось поведение такое же, только выше меток. Да и было бы мало декстрона, коробка бы буксовала на горках, но ведь нету такого.

Заехал в автоломалку местную, говорят, щуп может быть от другой машины. Что-то сомнительно.

Вообще-то уровень в АКПП проверяется на «горячую», на рабочей температуре .. При работающем двиге, несколько раз прогнать ручку селектора по всем положениям, с задержкой в каждом на несколько секунд, затем в положении «Р» уже проверять уровень..

ВАЗ 21093 90 г
Toyota Corolla 86 г
Toyota Vista SV-40 4S-FE «Etoile» BTPMK A140L-06А 95 г ГБО

Присоединюсь! И вот еще что…Чтобы коробка стала горячей, надо не менее 20 км. проехать по городу, ибо коробка греется только при переключении…На ХХ, хоть обмолотись мотором, пока дексрон от тосола не нагреется, смотреть на COOL. Я меряю уровень только тогда. когда щуп АКПП уже в руках не удержать, т.е. тем-ра его не менее 70 град…

Camry Gracia WAGON 1997 продана, хожу пешком
скупой платит дважды,дурак-трижды,а лох-всегда…

Вообще-то уровень в АКПП проверяется на «горячую», на рабочей температуре

По твоей логике метка COOL не нужна, получается, раз проверяется на «горячую». Так?

Читать еще: Тойота камри 2 литра отзывы владельцев

На ХХ, хоть обмолотись мотором, пока дексрон от тосола не нагреется, смотреть на COOL. Я меряю уровень только тогда. когда щуп АКПП уже в руках не удержать, т.е. тем-ра его не менее 70 град…

А тут вообще непонятно, что ты хотел сказать. На холостых смотреть COOL? Я и так делал.

Если автомобиль не двигался, то поставьте его на плоскую поверхность, затяните стояночный тормоз и запустите двигатель. При работе двигателя на холостом ходу, нажмите педаль тормоза и продвиньте рычаг селектора через все положения, начиная и заканчивая в положении «Р». При работе двигателя на холостом ходу, вытащите щуп из трубки. Проверьте уровень жидкости на щупе и ее состояние. Если жидкость в автоматической КПП холодная, то уровень должен быть между двумя нижними зарубками; если она при рабочей температуре, то уровень должен быть между двумя верхними зарубками.

Адрес: казань Сообщений 11,385

Это скорее не АВТОДАТ, а самиздат какой то))) «зарубки»)))) ни в одной серьезной инструкции не встречал похожего..

У меня совесть чиста — я ей не пользуюсь……

ВАЗ 21093 90 г
Toyota Corolla 86 г
Toyota Vista SV-40 4S-FE «Etoile» BTPMK A140L-06А 95 г ГБО

Адрес: Армавир Сообщений 1

ПРОЧИТАЛ ВСЕ ! ТАК И НЕ ПОНЯЛ НЕ ЧЕГО ! ПОДСКАЖИТЕ ТУПОМУ ЕЩЕ РАЗ КАК СДЕЛАТЬ ПРАВИЛЬНО !

Что сделать-то? Уровень ты меряешь правильно. Жижа какая залита? Может, там и не Дексрон совсем…

Camry Gracia WAGON 1997 продана, хожу пешком
скупой платит дважды,дурак-трижды,а лох-всегда…

На Тойотах уровень в акпп проверяют на прогретой коробке. При заведеном двигателе итположении „Р”. Уровень должен находится не выше метки «НОТ» на щупу, ну и не ниже. Не мерьте на холодную, точнее будет на горячей.

Хорёк 98 1MZ. 4WD & Vista 95

ВАЗ 21093 90 г
Toyota Corolla 86 г
Toyota Vista SV-40 4S-FE «Etoile» BTPMK A140L-06А 95 г ГБО

Адрес: казань Сообщений 11,385

Скорее всего ты не правильно замеряешь, если бы уровень не соответствовал….АКПП давно бы встала колом…

У меня совесть чиста — я ей не пользуюсь……

ребята не парьтесь когда вообще холодное масло на щупу от верхней метки уровень должен быть больше сантиметра на два- два с половиной попадание 100% сам неоднократно менял жижу потом при нагретой смотрел все в порядке

Да никто и не парится (во всяком случае, я) .. )))) на холодом двиге так и есть, уровень выше метки, все верно ..

ВАЗ 21093 90 г
Toyota Corolla 86 г
Toyota Vista SV-40 4S-FE «Etoile» BTPMK A140L-06А 95 г ГБО

Текущее время: . Часовой пояс GMT +3.

Как правильно проверять?

Последовательность проверки уровня смазки в МКПП на Toyota Corolla 150

Инструкция по проверке уровня масла в МКПП.

Установить авто на ровной поверхности.
Открутить пробку, которая закрывает заливное отверстие.

Расположение заливной пробки

Масло должно начать вытекать. Это говорит о нормально его уровне.

Контроль уровня смазки

Нормальный уровень смазки

Заливка смазки в автоматическую коробку перемены передач на Королла 150

Для того, чтобы замена рабочей жидкости в автоматической коробке перемены передач Corolla 150 прошла успешно, необходимы инструменты из нижеприведенной таблицы.

Таблица — Инструменты, которые потребуются для замены масла в АКПП

Как поменять масло в АКПП Тойоты

Своевременная замена масла в коробке переключения передач, как показано на рисунке №1, продлит эксплуатационный период узла и предотвратит его преждевременный выход из строя. Сегодня рассмотрим вопросы, связанные с заменой трансмиссионной жидкости на автомобиле Тойота.

Выясним, как частично и полностью масло в АКПП Toyota, определимся со сроками. Уделим внимание выбору технической жидкости и ответим на вопросы о возможности использования аналогов. А также, представим инструкцию, как пошагово заменить масло в АКПП в автомобиле Тойота.

Читать еще: Схема подключения стеклоподъемника на дэу нексия

Выбор масла

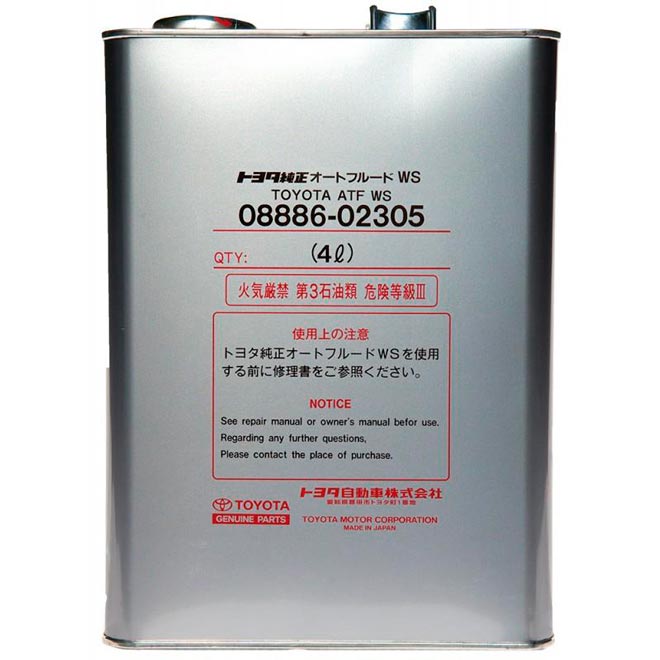

На заводе-производителе КПП заправляются маслом соответствующим допуску JWS3309 и Type T-IV (или T4). Для замены технического масла необходимо подбирать техническую жидкость указанных параметров. На рисунке №2 показано оригинальное масло от производителя, которое предназначено для торговой сети. Упаковка: МКПП масло в автомат Тойота предлагается в пластмассовых канистрах, ёмкостью 0,946 л. Возможны поставки продукта в жестяных 4 литровых банках.

Интервалы смены и проверка объема

Замена масла АКПП Toyota зависит от 2 факторов:

Температуры нагревания смазочного вещества.
Климатических условий, в которых эксплуатируется автомобиль.

Возникает вопрос: через сколько менять трансмиссионную жидкость? Если эксплуатировать автомобиль исключительно при оптимальной t0, то замену масла в АКПП Toyota проводят один раз на 160 тысяч километров пробега. Производители советуют выполнять замену масла 1 раз на 40-60 тыс. километров. При минусовых t0, а так же частой эксплуатации авто на просёлочных дорогах и агрессивной манере вождения сроки смены трансмиссионной жидкости сокращаются примерно в два раза.

Частичная упрощенная и полная смена смазки

Существует три типа смены продукта:

Частичная замена.
Полная замена.
Смена масла со снятием поддона.

Давайте рассмотрим каждый из вышеперечисленных типов.

Частичная замена.

Это самый простой способ, при котором, отпадает необходимость установки нового масляного фильтра. Слив отработанной трансмиссионной жидкости проводится из масляного поддона КПП через сливное отверстие. Для слива откручивается резьбовая пробка. Свежий продукт заливается через отверстие для щупа, как показано на рисунке №3.

Смазывающие вещества необходимо заливать, придерживаясь рекомендаций изготовителя. Не рекомендуется смешивать масла с различными допусками.

При выполнении замены продукта по упрощённой процедуре силовой агрегат не промывается. Этот метод имеет один недостаток: практически 50% старого автомобильного масла остаётся на деталях трансмиссии.

Полная замена.

Несколько сложнее полная процедура. Её рекомендуют проводить в сервисных центрах. Суть замены: новая смазка подаётся под давлением, вытесняя отработанный продукт. При этом потребуется 12 литров ATF. Алгоритм действий: через радиатор коробки к «автомату» подводятся трубки специального аппарата, запускается силовой агрегат. Отработанный продукт сливается, а новый заливают. При этом можно самостоятельно контролировать цвет ATF.

Таким образом, исключается обман. Заказчик самостоятельно контролирует процесс и цвет залитой технической жидкости.

Сервисный центр даёт гарантию на проведения работ. Однако специалисты СТО не гарантируют стабильную работу трансмиссии.

Они мотивируют свой отказ тем, что при полной замене жидкости «полезные отложения» практически полностью вымываются. В этом случае никто не застрахован от поломки коробки автомат.

Смена смазывающего вещества со снятием поддона.

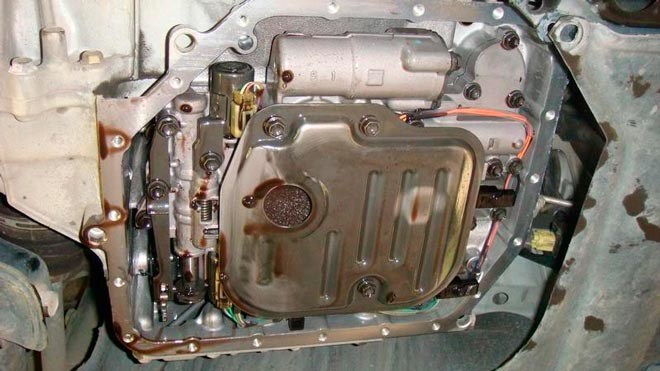

Это наиболее оптимальный вариант, особенно для замены масла в Тойота Камри и Королла с любым пробегом. Полная замена трансмиссионной жидкости выполняется со снятием поддона. Это даёт возможность установить новый масляный фильтр. Процедура предусматривает промывку внутренней части поддона и освобождение от частиц износа и грязи.

Пошаговая инструкция по замене масла

Давайте рассмотрим вопрос, как правильно поменять масло в Тойота. Чтобы правильно провести процедуру существует определённый алгоритм действий. Перед сменой трансмиссионной жидкости необходимо завести автомобиль, прогреть двигатель до рабочей t°, установив авто на смотровую яму или подъёмник.

Затем, демонтировать пробку сливного отверстия, слить отработанный продукт из поддона. Когда часть жидкости выйдет, потребуется несколько ослабить болты удерживающие поддон. Их всего 19 на 10 мм. Далее, откручиваем 17 болтов, оставляя 2 шт., расположенных противоположно.

Вставляем деревянный клин в образовавшийся зазор между картером и поддоном, отсоединяем детали.

При процедуре особое внимание уделить уплотнительной прокладке поддона. Стараемся не повредить её.

Откручиваем оставшиеся 2 бота и снимаем поддон, направив его в бок. Это даст возможность максимально быстро, и в полном объёме освободить его.

Демонтируем магнитную крышку коробки дифференциала, сливаем смазку. Тщательно моем поддон и все пробки, используя бензин. Особое внимание требуется уделить магнитам, улавливающим стружку. Они расположены на корпусе поддона. Выкручиваем 3 болта диаметром 10 мм, удерживающие фильтр и меняем устройство.

Выполняем сборку в обратной последовательности: поддон монтируется обратно. Для плотной затяжки болты закручиваются крест-накрест. Через отверстие для щупа заливается новый продукт. Масла необходимо до 3,5 литров. Обязательно проверяется отсутствие течи через уплотнительную прокладку и пробку. Процедура для АКПП Тойота выполняется на неподвижном автомобиле. Процесс необходимо выполнить трижды.

Ещё раз запускаем силовой агрегат для прогрева коробки. После чего, переводим селектор передач во все позиции. На каждую необходимо отвести 10-20 секунд.

Так, шаг за шагом, можно самостоятельно поменять старое масло на новое. Как проверить уровень трансмиссионной жидкости в АКПП Тойота: об этом ниже.

Процедура проверки

Проверка уровня масла в АКПП Тойота выполняется после установки авто на ровную поверхность. Залитая жидкость должна соответствовать отметке «НОТ», как показано на рисунке.

Фото: проверка уровня с использованием стержня щупа, на который нанесены контрольные отметки.

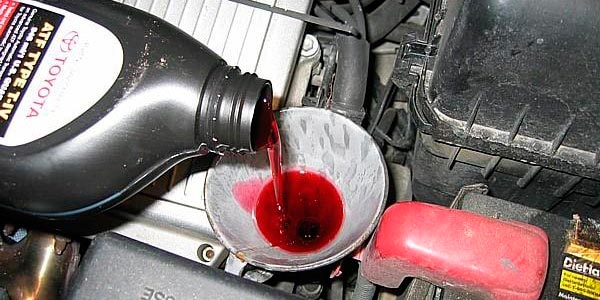

Нельзя заливать большее количество «про запас», или меньше требуемого объёма. Если выявлен недолив, дополняем до контрольного обозначения. Делать проверку уровня нужно регулярно.

А можно ли использовать аналоги

Что касается использования аналогов продукта – допускается замена. Так, масло для коробки автомат Тойота, можно заменить Total Fluide XLD FE, или Castrol Transmax Dex VI Mercon LV.

Производитель настоятельно рекомендует использовать масло для коробки автомат автомобиля Тойота собственного производства.

В большинстве случаев аналоги используют при замене отработанного продукта на автомобилях старых моделей, таких как Тойота Королла в 110 кузове. Разрешается использовать автомасло с допуском D-III.
