Шланги к карбюратору ваз 2107

Карбюратор ВАЗ 2107 — снятие и установка карбюратора

Снятие карбюратора с автомобиля ВАЗ 2107
1. Подготавливаем автомобиль ВАЗ 2107 к выполнению работ (Подготовка автомобиля ВАЗ 2107 к техническому обслуживанию и ремонту).
2. Снимаем со шпилек карбюратора корпус воздушного фильтра (см. «Корпус воздушного фильтра — снятие и установка»).
3. Ветошью очищаем от грязи и промываем уайт-спиритом или очистителем двигателя наружную поверхность карбюратора.
4. Ослабляем затяжку винта крепления троса привода воздушной заслонки (см. «Привод воздушной заслонки — проверка и регулировка»).
5. Ключом на 8 мм ослабляем затяжку болта крепления оболочки троса и отсоединяем трос от карбюратора.

6. Снимаем с патрубка шланг подвода картерных газов.

7. Крестовой отверткой или ключом на 8 мм ослабляем хомут крепления топливного шланга и снимаем топливный шланг со штуцера. Заглушаем отверстие в топливном шланге болтом М8.

8. Отсоединяем на автомобиле ВАЗ 2107 шланг вакуумного регулятора распределителя зажигания.

9. Отсоединяем шланг, соединяющий экономайзер с пневмоклапаном.

10. Отсоединяем колодки проводов от микропереключателя.

11. Отжав шлицевой отверткой, снимаем наконечник тяги привода дроссельной заслонки карбюратора ВАЗ 2107.

12. Снимаем возвратную пружину дроссельной заслонки.

13. Накидным ключом на 13 мм отворачиваем три гайки крепления карбюратора к впускному коллектору трубопровода.

14. Рожковым ключом на 13 мм отворачиваем оставшуюся гайку.

15. Снимаем с автомобиля ВАЗ 2107 карбюратор.

16. Снимаем прокладку и проверяем ее состояние. Механические повреждения прокладки не допускаются. При необходимости заменяем прокладку.

Если карбюратор снимается с автомобиля ВАЗ 2107 на продолжительное время, отверстие впускного коллектора трубопровода закрываем ветошью.

Установка карбюратора на автомобиль ВАЗ 2107
1. Перед установкой карбюратора на автомобиль рекомендуется провести проверку открытия дроссельной заслонки первичной камеры (см. «Пусковое устройство — проверка и регулировка»).
2. Установка всех снятых деталей на автомобиль ВАЗ 2107 выполняется в обратной последовательности.

Подключение карбюратора ваз 2107 воздушных шлангов

Снятие карбюратора с автомобиля ВАЗ 2107
1. Подготавливаем автомобиль ВАЗ 2107 к выполнению работ (Подготовка автомобиля ВАЗ 2107 к техническому обслуживанию и ремонту).
2. Снимаем со шпилек карбюратора корпус воздушного фильтра (см. «Корпус воздушного фильтра — снятие и установка»).
3. Ветошью очищаем от грязи и промываем уайт-спиритом или очистителем двигателя наружную поверхность карбюратора.
4. Ослабляем затяжку винта крепления троса привода воздушной заслонки (см. «Привод воздушной заслонки — проверка и регулировка»).
5. Ключом на 8 мм ослабляем затяжку болта крепления оболочки троса и отсоединяем трос от карбюратора.

6. Снимаем с патрубка шланг подвода картерных газов.

7. Крестовой отверткой или ключом на 8 мм ослабляем хомут крепления топливного шланга и снимаем топливный шланг со штуцера. Заглушаем отверстие в топливном шланге болтом М8.

8. Отсоединяем на автомобиле ВАЗ 2107 шланг вакуумного регулятора распределителя зажигания.

9. Отсоединяем шланг, соединяющий экономайзер с пневмоклапаном.

10. Отсоединяем колодки проводов от микропереключателя.

11. Отжав шлицевой отверткой, снимаем наконечник тяги привода дроссельной заслонки карбюратора ВАЗ 2107.

12. Снимаем возвратную пружину дроссельной заслонки.

13. Накидным ключом на 13 мм отворачиваем три гайки крепления карбюратора к впускному коллектору трубопровода.

14. Рожковым ключом на 13 мм отворачиваем оставшуюся гайку.

15. Снимаем с автомобиля ВАЗ 2107 карбюратор.

16. Снимаем прокладку и проверяем ее состояние. Механические повреждения прокладки не допускаются. При необходимости заменяем прокладку.

Читать еще:  Разобрать главный тормозной цилиндр ваз 2107

Если карбюратор снимается с автомобиля ВАЗ 2107 на продолжительное время, отверстие впускного коллектора трубопровода закрываем ветошью.

Установка карбюратора на автомобиль ВАЗ 2107
1. Перед установкой карбюратора на автомобиль рекомендуется провести проверку открытия дроссельной заслонки первичной камеры (см. «Пусковое устройство — проверка и регулировка»).
2. Установка всех снятых деталей на автомобиль ВАЗ 2107 выполняется в обратной последовательности.

При копировании материалов ссылка на 2107club.ru обязательна

По вопросам покупки товара у нас или сотрудничеству с сайтом свяжитесь с нами следующими способами

Карбюратор Озон 2105, 2107 имеет несколько подключенных к нему шлангов и трубок.

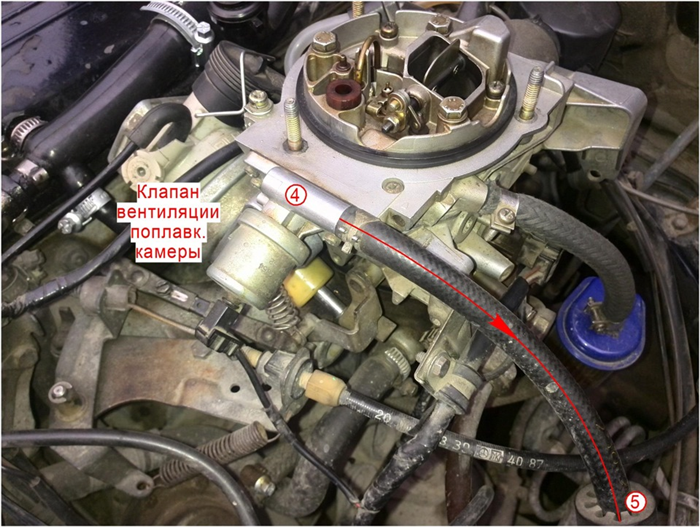

Трубки и шланги подключенные к карбюратору Озон 2105, 2107

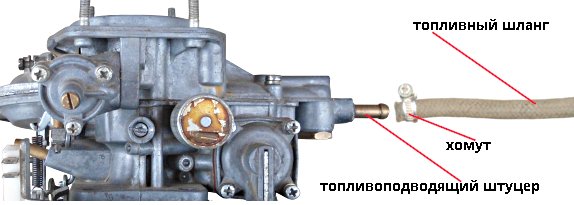

Топливный шланг

См. фото выше. Шланг топливоподачи по которому бензин от бензонасоса закачивается в карбюратор. Изготовлен из бензостойкой резины. Одевается с натягом на топливоприемный штуцер в крышке карбюратора. крепится хомутом. При снятии шланга возможны проблемы, так как он прикипает к штуцеру. Для начала проворачиваем его вокруг штуцера, потом, вращая, стягиваем, упираясь в него шлицевой отверткой.

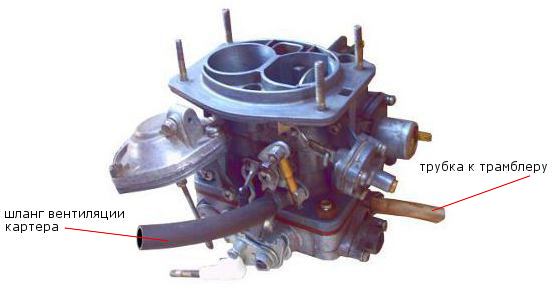

Шланг малой ветви системы вентиляции картера двигателя

По шлангу малой ветви системы вентиляции картера двигателя автомобиля картерные газы затягиваются под дроссельную заслонку карбюратора на холостом ходу. Шланг пластиковый. Одним концом одевается на штуцер отвода картерных газов в корпусе карбюратора, другим на штуцер на корпусе воздушного фильтра двигателя. Крепится хомутами.

Трубка вакуумного регулятора опережения зажигания

Полимерная трубка по которой отбирается разрежение от карбюратора к вакуумному регулятору опережения зажигания на трамблере. Одевается на штуцер отбора разрежения на блоке дроссельных заслонок карбюратора. другим концом на штуцер корпуса вакуумного регулятора. Крепится без хомутов. Для надежности и герметичности крепления на концах трубки могут иметься пластиковые фиксаторы.

Трубка системы ЭПХХ

Полимерная трубка. Необходима для подачи разрежения к диафрагменному механизму запорной иглы системы холостого хода. Одевается одним концом на штуцер корпуса винта регулировки «количества» топливной смеси, другим на боковой штуцер электропневмоклапана ЭПХХ (установленного на боковине моторного отсека двигателя).

Примечания и дополнения

— Штуцер отбора разрежения к вакуумному регулятору опережения зажигания имеется на карбюраторах Озон 2105-1107010, 2105-1107010-20, 2107-1107010, 2107-1107010-20. На карбюраторе Озон 2105-1107010-10 отсутствует.

— Клапан ЭПХХ и микровыключатель имеется на карбюраторах Озон 2105-1107010, 2107-1107010, отсутствует на Озон 2105-1107010-10, 2105-1107010-20,2107-1107010-20.

Еще статьи по устройству карбюратора Озон

Одним из первых шагов на пути к грамотной регулировке карбюратора является подключение шлангов. От состояния карба непосредственно зависит работа силовой установки, её мощностные показатели, расход и долговечность.

Как подсоединить трубки

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Вот какова последовательность подсоединения шлангов.

  1. Вначале надо подключить шланг в ВР (регулятор вакуумный).
  2. Затем осуществить подключение к клапану системы ЭПХХ.
  3. Подключить малую трубку вентиляции картера.
  4. Шланг подвода разряжения — к клапану ЭПХХ.
  5. К выводу микропереключателя подключить соединительную колодку.

Перед снятием карбюратора обязательно запомнить или пометить, как подсоединяются разъёмы, различные топливные и воздушные линии, патрубки. Важно не забыть проверить жиклёры, не засорены они и т. д.

Подготовка

Вообще, подготовка при настройке карба является основополагающей процедурой. Помимо того, что перед разборкой устройства надо помечать положение тех или иных элементов, следует также очищать грязь снаружи. Карбюраторы автомобилей и скутеров, эксплуатируемые длительное время, сохраняют на внешней поверхности следы масла. Желательно всё хорошенько прочистить, используя тряпку, смоченную в бензине.

Жиклёры, различные каналы внутри карба, винты настроек, сифонные трубки и углы заслонок надо очищать тоже. Однако в этом случае использовать можно только растворители или очистители для карбюратора. Механическая обработка недопустима, так как это легко приведёт к трансформации штатных размеров главных дозирующих компонентов.

Читать еще:  Схема головки блока цилиндров ваз 2108

Выставление уровня горючего

Следующий этап подразумевает выставление уровня горючего в камере. Надо удостовериться в том, что игла и её сёдла в порядке, настройки не сбиты, после чего осуществить корректировку. Если на зеркале внутренних частей камеры имеются раковины и выработка, это приведёт к неполному закрытию и переполнению карба.

Уровень горючего определяется по трубке. Она прозрачного цвета, даёт возможность следить за количеством топлива извне. Подсоединение шланга осуществляется по такой вот схеме.

Чтобы сделать правильную настройку, следует разогнуть металлическую пластину поплавка, на которой стоит игла, запирающая поступление топлива. Затем выставить уровень, основываясь на максимально допустимом отклонении от штатных установок на плюс/минус 1 мм.

Проверка и настройка жиклёров

Далее идёт проверка главного жиклёра. Именно он в ответе за поступление горючего, и любое изменение его диаметра приведёт к нарушению состава ТВС. То есть, если диаметр жиклёра будет больше, ТВС станет обогащенной, и наоборот, если меньше – обеднённой. Показателем в первом случае могут выступить внешние элементы авто: выхлоп, который будет сизым и свечи с чёрными отложениями. Возможны также «выстрелы» в глушителе, увеличение расхода и быстрый перегрев двигателя, что в итоге приводит к его скорому износу.

Бедная ТВС тоже приводит к изменению цвета свечей (светлый налёт), увеличению расхода и «чиху» карбюратора.

Жиклёр качества смеси тоже нуждается в регулировке. Нормальное, усреднённое его положение, когда винт вывернут на полтора оборота.

После этого заводят двигатель, и поворотом винта добиваются максимального значения оборотов.

Регулировка заслонки

Воздушная заслонка или ВЗ также имеет большое значение в ходе определения качества смеси. Ведь она закрывает или открывает доступ для поступления жидкости. При этом заслонка может быть открыта полностью или нет. А с изменением открытости угла заслонки, соответственно, меняется и качество ТВС.

Скорректировать качество смеси можно так:

  • открыв заслонку на 5 % — смесь обедняется на 9-10%;
  • открыв заслонку на 25% — обеднение на 20%;
  • открыв заслонку на 50% — обеднение на 50%.

Качество смеси будет меняться также при изменении иглы дросселя.

Только правильно подсоединив трубки и настроив карб, можно надеяться на вразумительную работу силового агрегата.

Забудьте о штрафах с камер! Абсолютно легальная новинка — Глушилка камер ГИБДД, скрывает ваши номера от камер, которые стоят по всем городам. Подробнее по ссылке.

  • Абсолютно легально (статья 12.2);
  • Скрывает от фото-видеофиксации;
  • Подходит для всех автомобилей;
  • Работает через разъем прикуривателя;
  • Не вызывает помех в радиоприемнике и сотовых телефонах.

Шланги и трубки карбюратора Озон 2105, 2107

Карбюратор Озон 2105, 2107 имеет несколько подключенных к нему шлангов и трубок.

Трубки и шланги подключенные к карбюратору Озон 2105, 2107

Топливный шланг

См. фото выше. Шланг топливоподачи по которому бензин от бензонасоса закачивается в карбюратор. Изготовлен из бензостойкой резины. Одевается с натягом на топливоприемный штуцер в крышке карбюратора. крепится хомутом. При снятии шланга возможны проблемы, так как он прикипает к штуцеру. Для начала проворачиваем его вокруг штуцера, потом, вращая, стягиваем, упираясь в него шлицевой отверткой.

Шланг малой ветви системы вентиляции картера двигателя

По шлангу малой ветви системы вентиляции картера двигателя автомобиля картерные газы затягиваются под дроссельную заслонку карбюратора на холостом ходу. Шланг пластиковый. Одним концом одевается на штуцер отвода картерных газов в корпусе карбюратора, другим на штуцер на корпусе воздушного фильтра двигателя. Крепится хомутами.

Трубка вакуумного регулятора опережения зажигания

Читать еще:  Какой размер дисков на ваз 2107

Полимерная трубка по которой отбирается разрежение от карбюратора к вакуумному регулятору опережения зажигания на трамблере. Одевается на штуцер отбора разрежения на блоке дроссельных заслонок карбюратора. другим концом на штуцер корпуса вакуумного регулятора. Крепится без хомутов. Для надежности и герметичности крепления на концах трубки могут иметься пластиковые фиксаторы.

Трубка системы ЭПХХ

Полимерная трубка. Необходима для подачи разрежения к диафрагменному механизму запорной иглы системы холостого хода. Одевается одним концом на штуцер корпуса винта регулировки «количества» топливной смеси, другим на боковой штуцер электропневмоклапана ЭПХХ (установленного на боковине моторного отсека двигателя).

Примечания и дополнения

— Штуцер отбора разрежения к вакуумному регулятору опережения зажигания имеется на карбюраторах Озон 2105-1107010, 2105-1107010-20, 2107-1107010, 2107-1107010-20. На карбюраторе Озон 2105-1107010-10 отсутствует.

— Клапан ЭПХХ и микровыключатель имеется на карбюраторах Озон 2105-1107010, 2107-1107010, отсутствует на Озон 2105-1107010-10, 2105-1107010-20,2107-1107010-20.

Еще статьи по устройству карбюратора Озон

Снятие и установка карбюратора ВАЗ 2107

Снятие карбюратора ВАЗ 2107
Снизьте давление в системе охлаждения, если двигатель горячий. Для это открутите крышку на расширительном бачке. (На моделях карбюратора 21053 отсоедините шланги подачи охлаждающей жидкости с воздушной заслонки и заткните ее подручными средствами, подняв к верху).
Карбюратор крепится к коробке воздушного фильтра. Держится на четырех гайках.
1. Для начала откручиваем три гайки крышки воздушного фильтра


2. Достаем фильтр

Видим металлическую пластину, которая прижата четырьмя гайками. С о в е т: перед тем, как их открутить, заткните диффузоры тряпкой. Это нужно,чтобы гайки не попали в карбюратор, конечно они могут остаться на дроссельной заслонке и их можно будет достать, но если она приоткрыта, то они полетят дальше, прям в цилиндры. Будьте осторожней. Разбор головки сложнее, чем закрыть тряпкой диффузоры))


3. Снимаем корпус фильтра со шпилек

Тряпкой смоченной уайт-спиритом или очистителем двигателя, очистите поверхность карбюратора.
4. Ослабьте винт крепления троса воздушной заслонки

Ключом на восемь ослабляем затяжку крепления оболочки троса и отсоединяем его от карбюратора.

5. Отсоединяем шланг подвода картерных газов.

6. Крестовой отверткой или ключом на восемь, ослабляем хомут топливного шланга и снимаем его со штуцера. Ставим заглушку в отверстие топливного шланга, используя болт М8. Если шланг не снимается, то лучше его срезать. Бывает, что шланг прикипает к штуцеру так сильно, что вы его можете случайно вытащить штуцер из корпуса карбюратора, а вернуть его на прежнее место должным образом очень не просто.

7. Отсоединяем шланг вакуумного регулятора распределителя зажигания. Отсоединяйте шланг аккуратно. Повредите его и настройка карбюратора будет проблематичной.

8. Отсоединяем шланг, соединяющий экономайзер с пневмоклапаном.

9. Отсоединяем пластиковую колодку проводов от микропереключателя.

10. Снимаем наконечник тяги привода дроссельной заслонки карбюратора, отжав их отверткой «лопаточкой»

11. Плоскогубцами или тонкой отверткой выводим из зацепления пружину дроссельной заслонки.

12. Накидным ключом на тринадцать отворачиваем 3-и гайки крепления карбюратора к впускному коллектору трубопровода.

13. Рожковым ключом на тринадцать отворачиваем последнюю гайку.

14. Снимаем карбюратор. Если карбюратор не снимается, то возможно прикипели шпильки к корпусу карбюратора. Это вполне возможно, так как попадает влага между крепёжным ушком корпуса карбюратора и металлической шпилькой. Карбюратор изготовлен разных материалов, в том числе и из алюминия, а он подвергается сильному окислению, это и приводит к прикипанию.

15. Снимаем прокладку и смотрим на ее состояние. На ней не должно быть никаких повреждений и т.п. (лучше заменить на новую, не дожидаясь выхода ее из строя)

Когда карбюратор снимаете на долгое время, отверстие впускного коллектора трубопровода закройте тряпкой.

Установка деталей карбюратора и его самого производится в обратной последовательности.
