Схема света ваз 2110

Содержание

16.6. Освещение и световая сигнализация

На автомобиле установлены две блок-фары производства Bosch или АО «Автосвет», объединяющие фары ближнего и дальнего света, лампы габаритного (стояночного) света и указатели поворота. Блок-фары различаются по конструкции. Фара ближнего света «Автосвет» — с плоским экраном и линзой между лампой и рассеивателем, рассеиватель блок-фары приклеен к корпусу, лампа габаритного света расположена в фаре дальнего света. Фара ближнего света Bosch — без линзы, с экраном-колпачком на лампе, лампа габаритного света – в фаре ближнего света. Указатели поворота у обеих блок-фар одинаковые, точки крепления совпадают: вверху – болтами к верхней поперечине рамки радиатора, внизу – гайкой к шпильке на кронштейне брызговика и болтом – к стойке рамки радиатора.

В фарах устанавливаются однонитиевые лампы ближнего и дальнего света. При включении ближнего света фар горят лампы ближнего света, а при включении дальнего света – все лампы (и ближнего и дальнего света).

Напряжение на лампы ближнего и дальнего света подается соответственно через реле К4 и К5 типа 904.3747-10, расположенные в монтажном блоке. Напряжение включения реле при температуре 20±5°С – не более 8 В, сопротивление обмотки – 85±8,5 Ом. Напряжение на обмотки реле подается, если полностью нажата клавиша переключателя наружного освещения (тогда выбор между ближним и дальним светом – в зависимости от положения подрулевого переключателя света фар) или – независимо от положения переключателя – если водитель оттягивает на себя подрулевой переключатель (тогда включается дальний свет фар).

Снятие и разборка блок-фары, замена ламп

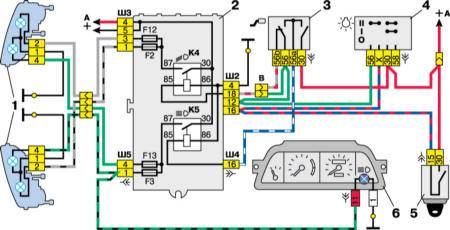

Схемы подключения блок-фар с однонитиевыми лампами ближнего света

1 — блок-фары
2 — монтажный блок
3 — переключатель света фар
4 — переключатель наружного освещения
5 — выключатель зажигания

6 — комбинация приборов с контрольной лампой дальнего света фар
А — к источникам питания
К4 — реле включения ближнего света фар
К5 — реле включения дальнего света фар

  1. Отсоединяем «минусовой» провод от аккумулятора.

  1. Отсоединяем два электрических разъема блок-фары.

  1. Ключом «на 10» отворачиваем два болта верхнего крепления блок-фары.
  1. Снимаем решетку радиатора.

  1. Отворачиваем болт нижнего крепления.

  1. Аккуратно поддеваем отверткой декоративную накладку.

  1. Сдвигаем накладку к центру автомобиля и вынимаем ее.

  1. Головкой «на 10» отворачиваем гайку крепления блок-фары к кронштейну.

  1. Вынимаем блок-фару.

  1. Поддеваем отверткой фиксатор цилиндра гидрокорректора, поворачиваем его…

…и извлекаем из корпуса фары.

  1. Отворачиваем два винта крепления указателя поворота…

  1. Для замены стекла фары отстегиваем шесть защелок крепления и, срезав слой герметика, снимаем стекло.
  1. Новое стекло вклеиваем на специальном герметике.

Заменить лампы блок-фары можно на автомобиле. Для наглядности эти операции проведем на демонтированной фаре.

  1. Повернув патрон указателя поворота против часовой стрелки, извлекаем его из гнезда вместе с лампой.

  1. Вдавив лампу внутрь и повернув против часовой стрелки, вынимаем ее из патрона.

  1. Поворачиваем крышку фары против часовой стрелки и снимаем ее.

  1. Отсоединяем провод от лампы ближнего света.

  1. Сдавив пружинный фиксатор, выводим его усики из пазов.

  1. Отводим фиксатор вверх и вынимаем лампу ближнего света.

Галогенные лампы нельзя брать за стеклянную колбу, чтобы не оставить жировых следов от пальцев. Если это произошло, лампу необходимо обезжирить спиртом.

  1. Для снятия ламп дальнего и габаритного света снимаем вторую крышку фары.

  1. Отсоединяем провод от лампы дальнего света.

  1. Выводим усики пружинного фиксатора из пазов.

  1. Извлекаем лампу дальнего света.

  1. Отсоединяем провод от лампы габаритного света.

  1. Вынимаем патрон с лампой.

  1. Извлекаем лампу из патрона.

Сборку и установку блок-фары проводим в обратной последовательности.

Направления световых пучков фар регулируют вращением винтов, которые поворачивают оптический элемент в вертикальной и горизонтальной плоскостях.

Винты регулировки пучка света в горизонтальной…

…и вертикальной плоскостях.

Гидрокорректор фар служит для изменения угла наклона фар в зависимости от загрузки автомобиля. Он состоит из главного цилиндра, закрепленного на панели приборов, исполнительных цилиндров, установленных на блок-фарах, и соединительных трубок. Цилиндры и трубки заполнены специальной жидкостью с низкой температурой замерзания и не сообщаются с атмосферой.

Гидрокорректор – неразборный и ремонту не подлежит. При закисании поршней в цилиндрах, течи из цилиндров или трубок, а также если ход штоков исполнительных механизмов (в блок-фарах) отличается от величины 7±0,5 мм, замените гидрокорректор в сборе.

Снятие главного цилиндра гидрокорректора фар

  1. Поддев отверткой, снимаем рукоятку и накладку цилиндра гидрокорректора.

  1. Головкой «на 22» отворачиваем гайку…

…и вынимаем гидрокорректор.

Отсоединение исполнительных механизмов гидрокорректора от фар см. в разделе Снятие и разборка блок-фары, замена ламп.

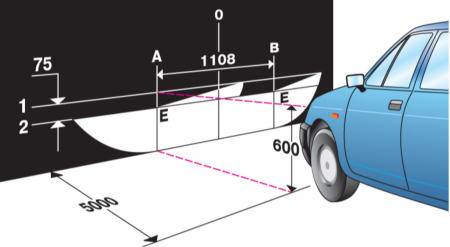

Схема регулировки света фар

  1. Выберите ровную горизонтальную площадку в пределах базы автомобиля на расстоянии 5 м от экрана – светлой стены здания, гаража и т.п.
  2. Заправьте автомобиль, положите на штатные места инструмент и запаску, проверьте давление в шинах всех колес.
  3. В темное время суток поставьте машину на выбранной площадке перпендикулярно экрану (расстояние между фарами и экраном должно быть 5 м).
  4. Усадите на водительское сиденье помощника или положите груз 75 кг и слегка качните автомобиль сбоку для установки подвесок.
  5. Измерьте расстояние от центров фар до пола (оно должно составить около 600 мм), на этой высоте проведите горизонтальную линию на экране, а на 75 мм ниже нее – вторую.
  6. Начертите на экране вертикальную осевую линию (расстояния от нее до центров левой и правой фары должны быть равны) и линии, соответствующие центрам фар (на расстоянии 554 мм от осевой).
  7. Установите ручку гидрокорректора фар в положение минимальной загрузки. Одну из фар закройте (куском картона, фанеры и т.п.).
  8. Включите ближний свет фар.
  9. Винтами с пластмассовыми головками, расположенными на задней стенке блок-фары, отрегулируйте направление световых пучков незакрытой фары. Верхняя граница пятна (горизонталь) должна совпадать с нижней линией, а место излома пучка (точка пересечения горизонтального и наклонного участка) – с вертикальной линией центра фары.
  10. После этого откройте и отрегулируйте вторую фару, закрыв первую.
Читать еще:  Клапана на ваз 21099 инжектор

Наружное освещение, лампы стоп-сигнала и света заднего хода, освещение салона и багажника

Схема включения наружного освещения

1 — лампы габаритного света в блок-фарах
2 — монтажный блок
3 — переключатель наружного освещения
4 — выключатель зажигания
5 —- контрольная лампа наружного освещения в комбинации приборов
6 — лампы габаритного света в наружных задних фонарях
7 —- лампы стоп-сигнала во внутренних задних фонарях
8 —- фонари освещения номерного знака

9 —- выключатель освещения приборов
10 —- выключатель света заднего хода
11 — выключатель стоп-сигнала
12 —- блок бортовой системы контроля
13 —- лампы света заднего хода во внутренних задних фонарях
К1 — реле контроля исправности ламп (внутри реле показаны контактные перемычки, которые должны устанавливаться при отсутствии реле)
А — к источникам питания
В —- к лампам освещения приборов

Передние лампы габаритного света расположены в блок-фарах, задние – в наружных задних фонарях (на крыльях автомобиля). Лампы стоп-сигнала и света заднего хода – во внутренних задних фонарях на крышке багажника. (Снятие выключателя стоп-сигнала см. Снятие вакуумного усилителя и педального узла тормоза). Фонари подсветки номерного знака расположены на бампере.

Габаритный свет включен, если нажат переключатель наружного освещения. Лампы габаритного света и стоп-сигнала запитаны через реле К1 контроля исправности ламп в монтажном блоке. Если какая-либо из ламп перегорит или нарушится контакт в патроне или питающей цепи, в блоке контроля загорается соответствующий индикатор. Если реле контроля ламп нет, вместо него должны стоять перемычки, иначе лампы гореть не будут.

Лампы фонарей освещения номерного знака включаются одновременно с наружным освещением, но подключены в обход реле контроля, поэтому их исправность не диагностируется.

Лампа подсветки вещевого ящика включается при включенном зажигании выключателем под крышкой ящика.

Напряжение к выключателям ламп плафона освещения салона и индивидуального плафона водителя подается также при включении зажигания. Кроме того, лампа освещения салона загорается, если открыта одна из дверей и переключатель плафона находится в соответствующем положении. Через несколько секунд после закрывания двери яркость свечения лампы уменьшается, и она гаснет. Этим управляет блок индикации бортовой системы контроля.

Подсветка приборов включается одновременно с включением наружного освещения. Яркость ламп подсветки регулируется реостатом на панели приборов.

Лампы фонарей заднего хода загораются, если включено зажигание и замкнут выключатель заднего хода, расположенный на коробке передач.

Освещение багажника включается одновременно с лампами габаритного света.

Указатели поворота

Указатели поворота (левые или правые) включаются подрулевым переключателем.

Режим аварийной сигнализации (мигают все указатели поворота) включается при нажатии на соответствующую кнопку. Мигание ламп в этом режиме обеспечивается реле-прерывателем К3 типа 493.3747 в монтажном блоке.

При перегорании одной из ламп указателя поворота частота мигания оставшихся ламп и контрольной лампы удваивается. В нормальном режиме частота мигания должна составлять 90±30 циклов в минуту при температуре окружающего воздуха от –40 до +65°С и напряжении от 10,8 до 15 В.

Схема включения указателей поворота и аварийной сигнализаци

1 —- лампы указателей поворота в блок-фарах
2 —- монтажный блок
3 —- выключатель зажигания
4 —- выключатель аварийной сигнализации
5 —- боковые указатели поворота

6 —- лампы указателей поворота в наружных задних фонарях
7 —- переключатель указателей поворота
8 —- комбинация приборов с контрольными лампами указателей поворота и аварийной сигнализации
К3 —- реле-прерыватель указателей поворота и аварийной сигнализации
А —- к источникам питания

Снятие фонаря габаритного, противотуманного света и указателя поворота

Схема электрическая ВАЗ — 2110

Схема электрическая ВАЗ — 2110 однопроводная, то есть от источника питания до потребителя проходит только один провод, по которому подаётся плюс. Минусом в таком соединении является масса автомобиля. Большинство цепей получают питание при включении зажигания. Это сделано для снижения нагрузки на аккумулятор при не работающем двигателе и предотвращение его разряда.

Под постоянным питанием, не зависимо от включения зажигания, находятся цепи звукового сигнала, стоп-сигнала, плафона и другие работа которых должна быть не зависимо от работы двигателя. Схема электрооборудования ВАЗ-2110, идентична схеме электрооборудования ВАЗ-2111 (2112; 2114).

Схема состоит из четырёх жгутов, которые делятся в зависимости от расположения. В частности в подкапотном пространстве находятся два жгута, один из которых проходит по левому крылу, а второй соединяет систему зажигания в карбюраторных автомобилях или датчики и исполнительные устройства с контроллером, с инжекторным двигателем. В салоне так же находятся два жгута один из которых соединяется с потребителями левой стороны, приборы, органы управления и так далее, и жгут питающий освещение салона и потребители, находящиеся в задней части автомобиля. Соединение жгутов между собой происходит через монтажный блок, который выполняет роль коммутирующего устройства, и штекерный разъем, находящийся под панелью.

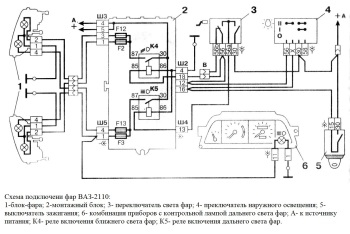

Схема электрическая ВАЗ — 2110 подключения фар.

Схема подключения противотуманных фар.

Согласно заводской схеме подключения противотуманные фары включаются после включения габаритов. При это можно оставить включенные фары при заглушенном двигателе, что приведёт к разрядке аккумулятора. Для предотвращения этой ситуации лучше подключить провод управления реле к выводу от замка зажигания (на схеме красным). Но если Вы хотите оставить включение совместно с габаритами, то вывод 30 реле лучше всего соединить с проводом получающим питание через замок зажигания. При этом надо учитывать, что увеличится нагрузка на замок зажигания.

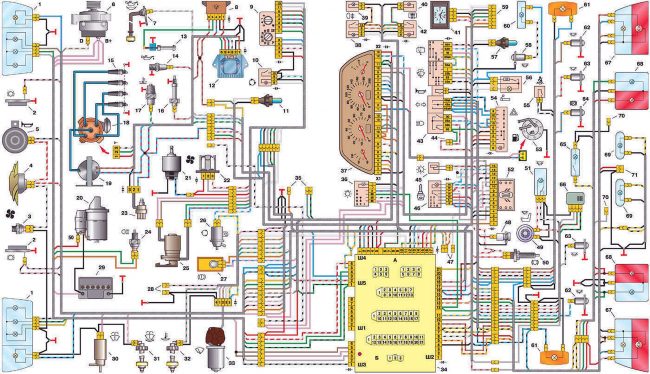

Схема электропроводки ВАЗ-2110

Схема электропроводки и поиск неисправностей

Одну из важных ролей в автомобиле играет электропроводка. От неё зависит правильна работа основных устройств и систем, а также автомобиля в целом. Сегодня рассмотрим принципиальные схемы электропроводки семейства ВАЗ-2110.

Электропроводка ВАЗ-2110 двух типов: карбюратор и инжектор. В них есть небольшие отличия, но основные принципы в работе и прокладывании проводки одинаковые. По месту расположения проводка различается на: подкапотную и салонную. Все электрооборудование автомобиля соединено с помощью проводов определённого цвета. К каждому элементу через колодки, предохранители идет свой жгут проводов.

Напряжение бортовой сети 12В постоянное, минус на корпусе автомобиля.

Имея схему электропроводки и зная принципы работы основных узлов автомобиля совсем не трудно найти неисправность и причину её возникновения.

Перед началом ремонта электропроводки автомобиля (если это не связано с поиском неисправности) с аккумулятора (АКБ) следует снять клеммы.

Электрическая схема карбюраторной системы зажигания автомобиля

На первых выпусках ВАЗ-2110 устанавливался карбюратор, который впоследствии сменился на инжектор, как более современная и надежная система, обеспечивающая экономичную стабильную работу двигателя. Электропроводка двигателя с карбюратором включает в себя практически те же системы жизнеобеспечения автомобиля, что и с инжектором.

Читать еще:  Замена подшипника передней ступицы ваз 2112 видео

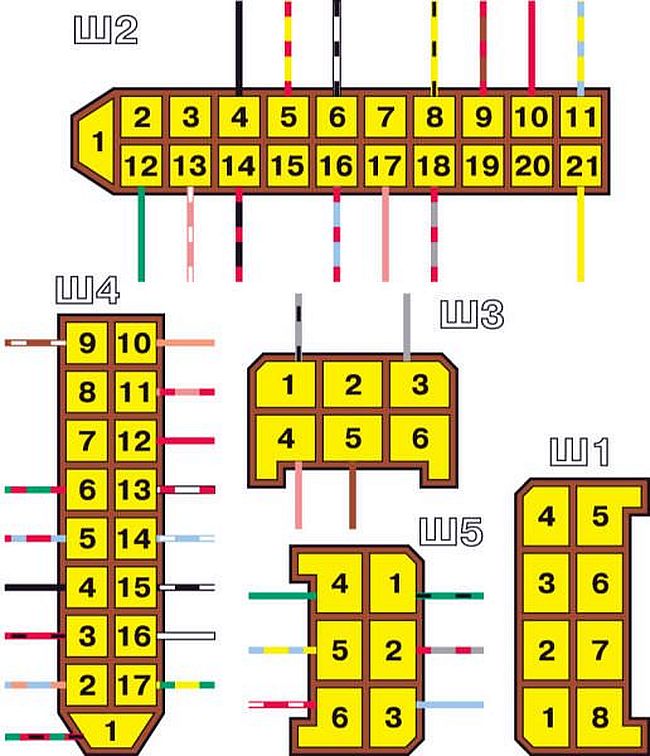

А — порядок условной нумерации штекеров в колодках монтажного блока,
комбинации приборов, выключателя зажигания и моторедуктора очистителя ветрового
стекла
Б — порядок условной нумерации штекеров в колодках датчика-распределителя
зажигания и датчика скорости

Примечания:
1. В жгуте проводов панели приборов вторые концы проводов белого, черного,
оранжевого цветов, белого с красной полоской и желтого с голубой полоской соединены
между собой в одних точках.
2. Изгибы проводов в местах входа в жгут показывают направления их прокладки
в жгуте.

Электрическая схема бесконтактной системы зажигания автомобиля

Карбюратор – это уже устаревшая деталь автомобиля. Он и менее надежен, и не в силах обеспечить такую точную подачу топливной смеси. В поздних выпусках карбюраторная система зажигания была заменена на инжекторную. Контролер в этой системе «считывает» работу всех систем, тем самым определяя и задавая многие показатели – расчет топливной смеси и т.п.

Поиск неисправности проводки необходимо начинать искать в контактах. Причем, проверять нужно все провода, которые входят в жгут: их визуальную целостность, сопротивление, надежность контактов и т.п. Подкапотная проводка имеет идентичные штекера.

Кроме той проводки, которая предусмотрена для ВАЗ 2110- карбюратор, «десятка» — инжектор укомплектована также рядом плавких предохранителей, которые защищают почти всю ее от возможности замыкания. Блок предохранителей и реле в автомобилях ВАЗ-2110 находится в салоне автомобиля у водительского сиденья, левее и ниже руля.

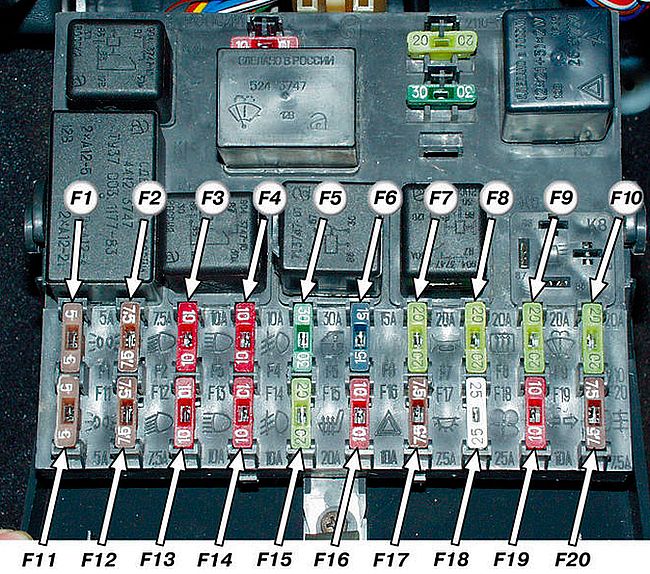

Блок предохранителей ВАЗ-2110, ВАЗ-2111, ВАЗ-2112

Предохранители ВАЗ-2110 (номер, номинал и за что отвечает)

Конструктивно не предусмотрены предохранители только для подачи тока проводом от аккумулятора, в цепи запуска машины и зажигания, а также для провода, идущего к генератору.

Чтобы заменить неисправный предохранитель, сначала найдите тот, который сгорел и обязательно устраните причину. После этого установите новый того же номинала.

Не заменяйте плавкие предохранители на перемычки из-за этого может прийти в негодность блоки и устройства, а также возгорание проводки!

F1 — 5А — Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта.
F2 — 7,5А — Левая фара (ближний свет).
F3 — 10А — Левая фара (дальний свет).
F4 — 10А — Правая противотуманная фара.
F5 — 30А — Электродвигатели стеклоподъемников дверей.
F6 — 15А — Переносная лампа.
F7 — 20А — Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал.
F8 — 20А — Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.
F9 — 20А — Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) включения обогрева заднего стекла.
F10 — 20А — Резервный.
F11 — 5А — Лампы габар.итного света правого борта.
F12 — 7,5А — Правая фара (ближний свет).
F13 — 10А — Правая фара (дальний свет). Контрольная лампа включения дальнего света.
F14 — 10А — Левая противотуманная фара.
F15 — 20А — Электрообогрев сидений. Блокировка замка багажника.
F16 — 10А — Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации.
F17 — 7,5А — Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (маршрутный компьютер).
F18 — 25А — Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель.
F19 — 10А — Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер).
F20 — 7,5А — Лампы задних противотуманных фонарей.

Реле блока предохранителей (номер и что включает)

К1 – реле контроля исправности лампочек;
К2 – реле передних дворников;
K3 – реле-прерыватель повторителей и аварийной сигнализации;
К4 – реле включения ближнего света;
К5 – реле включения дальнего света;
К6 – дополнительное реле;
К7 – реле включения обогрева заднего стекла;
K8 – резервное реле (на автомобилях серии 110 не устанавливается);

Схема света ваз 2110

В сборнике находится вся необходимая документация по электрооборудованию ВАЗ-2110, сама схема, система подогрева сидений, очиститель фар, электронный модуль управления двигателем и блок предохранителей. Схемы на другие модели можно посмотреть тут. Ниже приведена качественная цветная схема электрооборудования отечественного легкового автомобиля ВАЗ-2110.

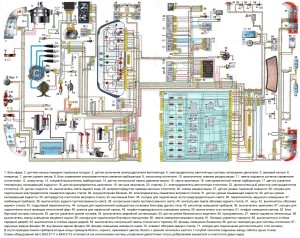

Схема ВАЗ 2110

1. блок-фара; 2. датчики износа передних тормозных колодок; 3. датчик включения электродвигателя вентилятора; 4. электродвигатель вентилятора системы охлаждения двигателя; 5. звуковой сигнал; 6. генератор ВАЗ-2110; 7. датчик уровня масла; 8. блок управления электромагнитным клапаном карбюратора; 9. контроллер отопителя; 10. выключатель клапана рециркуляции; 11. лампа подсветки рычагов управления отопителем; 12. коммутатор; 13. концевой выключатель карбюратора; 14. датчик контрольной лампы давления масла; 15. свечи зажигания; 16. электромагнитный клапан карбюратора; 17. датчик указателя температуры охлаждающей жидкости; 18. датчик-распределитель зажигания; 19. катушка зажигания; 20. стартер; 21. электродвигатель вентилятора отопителя; 22. дополнительный резистор электродвигателя отопителя; 23. датчик скорости; 24. выключатель света заднего хода; 25. микромоторедуктор привода заслонки отопителя; 26. клапан рециркуляции; 27. датчик уровня тормозной жидкости; 28. колодки для подключения электродвигателя омывателя заднего стекла; 29. аккумуляторная батарея; 30. электродвигатель смывателя ветрового стекла; 31. датчик уровня омывающей жидкости; 32. датчик уровня охлаждающей жидкости; 33. моторедуктор очистителя ветрового стекла; 34. монтажный блок: 35. колодки для подключения жгута предупредительного света; 36. переключатель наружного освещения; 37. комбинация приборов; 38. выключатель заднего противотуманного света; 39. контрольная лампа противотуманного света; 40. контрольная лампа обогрева заднего стекла; 41. часы ВАЗ-2110; 42. выключатель обогрева заднего стекла; 43. подрулевой переключатель; 44. колодка для переключения проводов при установке блок-фар другого типа; 45. регулятор освещения приборов; 46. выключатель зажигания; 47. колодки для подключения жгута проводов очистителей фар; 48. розетка для переносной лампы; 49. плафон индивидуального освещения салона; 50. выключатель стоп-сигнала; 51. плафон освещения салона; 52. блок бортовой системы контроля; 53. датчик указателя уровня топлива; 54. выключатель аварийной сигнализации; 55. датчик ремня безопасности водителя; 56. прикуриватель; 57. лампа подсветки пепельницы; 58. выключатель лампы освещения вещевого ящика; 59. колодка для подключения бортового компьютера; 60. лампа освещения вещевого ящика; 61. боковые указатели поворота; 62. выключатели в стойках передних дверей; 63. выключатели в стойках задних дверей; 64. выключатель контрольной лампы стояночного тормоза; 65. фонарь освещения багажника; 66. датчик температуры для системы отопления; 67. наружные задние фонари; 68. внутренние задние фонари; 69. фонари освещения номерного знака; 70. элемент обогрева заднего стекла; 71. колодка для подключения дополнительного стоп-сигнала.

Читать еще:  Признаки неисправности бензонасоса ваз 2107 инжектор

Схема подогрева задних сидений для модели ВАЗ-2110-12

Электросхема очистителя фар авто

Блокировка замков автомобиля — электросхема

Схема системы управления двигателем ВАЗ с контроллером BOSCH — ЭСУД 21104 1.6 16V

1 – колодка жгута проводов катушек зажигания к жгуту системы зажигания;
2 – колодка жгута системы зажигания к жгуту проводов катушек зажигания;
3 – катушки зажигания;
4 – датчик сигнализатор иммобилизатора;
5 – блок управления иммобилизатора;
6 – свечи зажигания;
7 – форсунки;
8 – колодка диагностики;
9 – колодка жгута системы зажигания к жгуту салонной группы АБС;
10 – контроллер; 11 – электробензонасос;
12 – колодка жгута системы зажигания к жгуту датчика уровня топлива;
13 – колодка жгута датчика уровня топлива к жгуту системы зажигания;
14 – колодка жгута системы зажигания к жгуту форсунок;
15 – колодка жгута форсунок к жгуту системы зажигания;
16 – колодка жгута системы зажигания к жгуту боковых дверей;
17 – датчик скорости;
18 – регулятор холостого хода;
19 – датчик положения дроссельной заслонки;
20 – датчик температуры охлаждающей жидкости;
21 – датчик массового расхода воздуха;
22 – датчик контрольной лампы давления масла;
23 – датчик фаз;
24 – датчик кислорода;
25 – датчик положения коленчатого вала;
26 — датчик детонации;
27 – электромагнитный клапан продувки адсорбера;
28 – датчик уровня масла;
29 – датчик указателя температуры охлаждающей жидкости;
30 – колодка жгута системы зажигания к жгуту панели приборов;
31 – колодка жгута панели приборов к жгуту системы зажигания;
32 – реле зажигания;
33 – предохранитель реле зажигания;
34 – предохранитель цепи питания электробензонасоса;
35 – реле электробензонасоса;
36 – реле электровентилятора;
37 – предохранитель цепи питания контроллера;
38 – колодка жгута системы зажигания к соединителю кондиционера;
39 – комбинация приборов;
40 – выключатель зажигания;
41 – электровентилятор системы охлаждения;
42 – блок бортовой системы контроля;
43 – реле стартера;
44 – контакты 8-клеммных колодок жгута панели приборов и жгута переднего;
45 – контакты 21-клеммных колодок жгута панели приборов и жгута заднего;
46 – маршрутный компьютер;
47 – диагностический разъем.

В двигателе QG16DE применена система фазированного распределённого впрыска топлива. Это означает, что для каждого цилиндра используется своя топливная форсунка (распределённый впрыск), а впрыск топлива производится форсункой только того цилиндра, в котором впускные клапаны находятся в открытом положении (фазированный впрыск). Количество впрыскиваемого топлива изменяется в зависимости от длительности электрического импульса, подаваемого на электромагнитный клапан форсунки с электронного блока управления двигателем (ЭБУ). В общем случае электронная система управления двигателем выполняет следующие функции:

• управление моментом и длительностью впрыска топлива;
• управление временем накопления энергии в катушках зажигания и регулирование опережения зажигания;
• регулирование и поддержание оборотов холостого хода двигателя;
• управление электрическим бензонасосом;
• управление электрическими вентиляторами охлаждения радиатора;
• управление муфтой компрессора кондиционера;
• управление электромагнитным клапаном продувки адсорбера системы улавливания паров бензина;
• управление контрольной лампой “CHECK ENGINE” (Проверь двигатель);
• взаимодействие со штатной автомобильной противоугонной системой (АПС) или иммобилайзером;
• формирование диагностических кодов неисправностей и взаимодействие с внешним диагностическим прибором;
• формирование сигналов для маршрутного компьютера;
• комплексное управление двигателем/АКП для уменьшения толчков при переключении передач за счет снижения крутящего момента двигателя;
• аварийный режим работы, позволяющий продолжить движение при выходе из строя отдельных компонентов ЭСУД.

Выполнение этих функций блок управления осуществляет по результатам обработки контролируемых параметров. К ним относятся:

• положение коленчатого вала;
• положение распределительного вала;
• положение дроссельной заслонки;
• положение педали акселератора
• положение ручки парковка-нейтраль АКП;
• положение педали тормоза (от выключателя фонарей стоп-сигнала);
• массовый расход воздуха и его температура;
• температура охлаждающей жидкости;
• напряжение бортовой сети;
• скорость автомобиля;
• содержание кислорода в отработанных газах;
• наличие детонации;
• наличие сигнала на включение кондиционера;
• положение ключа в замке зажигания;
• пароль АПС (иммобилайзера) на разрешение запуска двигателя;
• давление хладагента;
• давление в гидроусилителе рулевого управления.

Структурная схема ЭСУД (входящие в её состав устройства) условного делится на 4 группы: электронный блок управления (контроллер), датчики, исполнительные устройства, вспомогательные устройства. Иногда в авто применяется бесконтактная система зажигания — структурная схема ниже:

  1. АКБ;
  2. Прерыватель зажигания;
  3. Реле прерывателя зажигания;
  4. Свечи ВАЗ;
  5. Электронный модуль зажигания;
  6. Электронный контроллер;
  7. Датчик, фиксирующий положения коленвала;
  8. Диск задающий.

Предохранители и реле ВАЗ 2110

F1 — 5А — Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта
F2 — 7,5А — Левая фара (ближний свет)
F3 — 10А — Левая фара (дальний свет)
F4 — 10А — Правая противотуманная фара
F5 — 30А — Электродвигатели стеклоподъемников дверей
F6 — 15А — Переносная лампа
F7 — 20А — Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал
F8 — 20А — Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла
F9 — 20А — Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) включения обогрева заднего стекла
F10 — 20А — Резервный
F11 — 5А — Лампы габаритного света правого борта
F12 — 7,5А — Правая фара (ближний свет)
F13 — 10А — Правая фара (дальний свет). Контрольная лампа включения дальнего света.
F14 — 10А — Левая противотуманная фара
F15 — 20А — Электрообогрев сидений. Блокировка замка багажника
F16 — 10А — Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F17 — 7,5А — Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер)
F18 — 25А — Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель
F19 — 10А — Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер)
F20 — 7,5А — Лампы задних противотуманных фонарей

К1 – реле контроля исправности лампочек;
К2 – реле передних дворников;
K3 – реле-прерыватель повторителей и аварийной сигнализации;
К4 – реле включения ближнего света;
К5 – реле включения дальнего света;
К6 – дополнительное реле;
К7 – реле включения обогрева заднего стекла;
K8 – резервное реле

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
×
×
×
×
