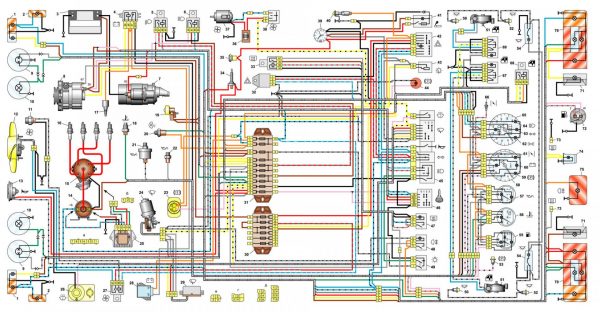

Электрическая схема автомобиля ВАЗ 210 6


1 – передние фонари;
2 – боковые указатели поворота;
3 – аккумуляторная батарея;
4 – реле лампы сигнализатора заряда аккумуляторной батареи;
5 – реле включения ближнего света фар;
6 – реле включения дальнего света фар;
7 – стартер;
8 – генератор;
9 – наружные фары;
10 – внутренние фары;
11 – датчик включения электродвигателя вентилятора;
12 – электродвигатель вентилятора системы охлаждения двигателя;
13 – звуковой сигнал;
14 – катушка зажигания;
15 – распределитель зажигания;
16 – свечи зажигания;
17 – электромагнитный клапан карбюратора;
18 – датчик указателя температуры охлаждающей жидкости;
19 – подкапотная лампа;
20 – выключатель света заднего хода;
21 – датчик указателя давления масла;
22 – датчик сигнализатора недостаточного давления масла;
23 – датчик сигнализатора недостаточного уровня тормозной жидкости;
24 – моторедуктор очистителя ветрового стекла;
25 – коммутатор*;
26 – электродвигатель омывателя ветрового стекла;
27 – реле включения электродвигателя вентилятора**;
28 – регулятор напряжения;
29 – реле-прерыватель очистителя ветрового стекла;
30 – дополнительный блок предохранителей;
31 – основной блок предохранителей;
32 – реле-прерыватель аварийной сигнализации и указателей поворота;
33 – реле включения обогрева заднего стекла***;
34 – выключатель стоп-сигнала;
35 – штепсельная розетка для переносной лампы****;
36 – добавочный резистор электродвигателя отопителя;
37 – электродвигатель отопителя;
38 – переключатель электродвигателя отопителя;
39 – часы;
40 – лампа освещения вещевого ящика;
41 – прикуриватель;
42 – выключатель аварийной сигнализации;
43 – регулятор освещения приборов;
44 – лампа сигнализатора уровня тормозной жидкости;
45 – трехрычажный переключатель;
46 – выключатель зажигания;
47 – выключатель обогрева заднего стекла***;
48 – выключатель заднего противотуманного фонаря;
49 – выключатель наружного освещения;
50 – выключатели плафонов, расположенные в стойках передних дверей;
51 – моторедукторы электростеклоподъемников передних дверей***;
52 – выключатели плафонов, расположенные в стойках задних дверей;
53 – выключатель контрольной лампы стояночного тормоза;
54 – плафоны освещения салона;
55 – указатель уровня топлива с сигнализатором резерва;
56 – указатель температуры охлаждающей жидкости;
57 – указатель давления масла с сигнализатором недостаточного давления;
58 – тахометр;
59 – лампа сигнализатора стояночного тормоза;
60 – лампа сигнализатора заряда аккумуляторной батареи;
61 – лампа сигнализатора воздушной заслонки карбюратора;
62 – контрольная лампа габаритного света;
63 – лампа сигнализатора указателей поворота;
64 – лампа сигнализатора дальнего света фар;
65 – спидометр;
66 – выключатель сигнализатора воздушной заслонки карбюратора;
67 – переключатель электростеклоподъемника левой передней двери***;
68 – реле включения электростеклоподъемников передних дверей***;
69 – переключатель электростеклоподъемника правой передней двери***;
70 – задние фонари;
71 – фонари освещения номерного знака;
72 – датчик указателя уровня и резерва топлива;
73 – колодки, подключаемые к элементу обогрева заднего стекла***;
74 – лампа освещения багажника;
75 – задний противотуманный фонарь.

Порядок условной нумерации штекеров в колодках:

а – коммутатора;
б – датчика-распределителя зажигания;
в – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла;
г – реле прерывателя аварийной сигнализации и указателей поворота;
д – трехрычажного переключателя.

* Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705.
** С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710.
*** Устанавливается на части автомобилей.
**** С 2000 г. не устанавливается.

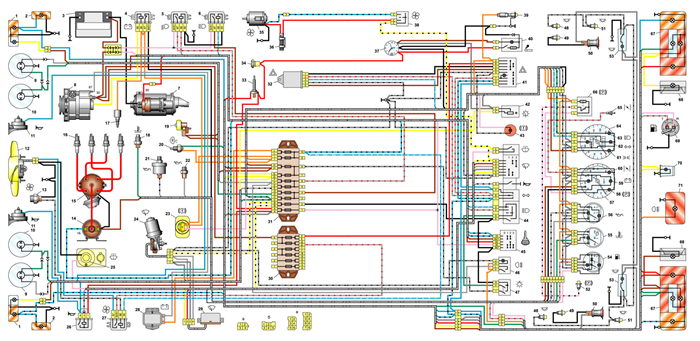

1 – передние фонари;
2 – боковые указатели поворота;
3 – аккумуляторная батарея;
4 – реле сигнализатора заряда аккумуляторной батареи;
5 – реле включения ближнего света фар;
6 – реле включения дальнего света фар;
7 – стартер;
8 – генератор;
9 – наружные фары;
10 – внутренние фары;
11 – звуковые сигналы;
12 – электродвигатель вентилятора системы охлаждения двигателя;
13 – датчик включения электродвигателя вентилятора;
14 – катушка зажигания;
15 – распределитель зажигания;
16 – свечи зажигания;
17 – электромагнитный клапан карбюратора;
18 – датчик указателя температуры охлаждающей жидкости;
19 – подкапотная лампа;
20 – выключатель света заднего хода;
21 – датчик указателя давления масла;
22 – датчик сигнализатора недостаточного давления масла;
23 – датчик сигнализатора недостаточного уровня тормозной жидкости;
24 – моторедуктор очистителя ветрового стекла;
25 – электродвигатель омывателя ветрового стекла;
26 – рле включения звуковых сигналов;
27 – реле включения электродвигателя вентилятора;
28 – регулятор напряжения;
29 – реле-прерыватель очистителя ветрового стекла;
30 – дополнительный блок предохранителей;
31 – основной блок предохранителей;
32 – рел-прерыватель аварийной сигнализации и указателей поворота;
33 – выключатель сигнала торможения;
34 – штепсельная розетка для переносной лампы;
35 – электродвигатель отопителя;
36 – добавочный резистор электродвигателя отопителя;
37 – часы;
38 – переключатель электродвигателя отопителя;
39 – лампа освещения вещевого ящика;
40 – прикуриватель;
41 – выключатель аварийной сигнализации;
42 – выключатель освещения приборов;
43 –лампа сигнализатора недостаточного уровня тормозной жидкости;
44 – трехрычажный переключатель;
45 – выключатель зажигания;
46 – выключатель заднего противотуманного фонаря*;
47 – выключатель наружного освещения;
48 – выключатели плафонов, расположенные в стойках передних дверей;
49 – выключатели фонарей сигнализации открытых передних дверей;
50 – фонари сигнализации открытых передних дверей;
51 – выключатели плафонов, расположенные в стойках задних дверей;
52 – выключатель сигнализатора стояночного тормоза;
53 – плафоны освещения салона;
54 – указатель уровня топлива с сигнализатором резерва;
55 – указатель температуры охлаждающей жидкости;
56 – указатель давления масла с сигнализатором недостаточного давления;
57 – тахометр;
58 – лампа сигнализатора стояночного тормоза;
59 – лампа сигнализатора заряда аккумуляторной батареи;
60 – лампа сигнализатора воздушной заслонки карбюратора;
61 – лампа сигнализатора габаритного света;
62 – лампа сигнализатора указателей поворота;
63 – лампа сигнализатора дальнего света фар;
64 – спидометр;
65 – выключатель сигнализатора воздушной заслонки карбюратора;
66 – реле-прерыватель сигнализатора стояночного тормоза;
67 – задние фонари;
68 – фонари освещения номерного знака;
69 – датчик указателя уровня и резерва топлива;
70 – лампа освещения багажника;
71 – задний противотуманный фонарь*.

Читать еще:  Эпхх ваз 2109 карбюратор

Порядок условной нумерации штекеров в колодках:

а – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла;
б – реле прерывателя аварийной сигнализации и указателей поворота;
в – трехрычажного переключателя.

* Устанавливались на части выпускаемых автомобилей.

Схема проводки ваз 2106 скачать

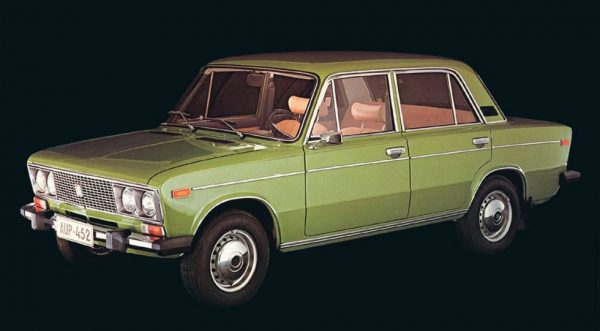

Автомобиль модели ВАЗ-2106 начали выпускать в 1976 году. От своего предшественника ВАЗ-2103 он отличался более мощным двигателем, объём которого составляет 1,6 л, модифицированным кузовом и салоном. На момент своего выхода в свет это был самый престижный и комфортабельный автомобиль. Ниже приведена качественная цветная схема электрооборудования отечественного легкового автомобиля ВАЗ-2106. Как и в любой машине, у данной модели могут возникнуть неисправности в электроцепи, поэтому электрическая схема будет незаменима для выявления и устранения таких проблем. С её помощью можно выяснить, где именно произошла поломка в электроцепи и произвести соответствующий ёё ремонт. Выяснить какая не работает лампа на панели приборов или фара, какой датчик вышел из строя, устранить поломку генератора, произвести проверку предохранителей, и другие ремонтные действия вы можете на основе представленной информации.

Схема ВАЗ 2106

1 — боковые указатели поворота; 2 — подфарники ваз-2106; 3 — наружные фары; 4 — внутренние фары; 5 — звуковые сигналы; б — электродвигатель вентилятора системы охлаждения двигателя ваз 2106; 7 — датчик включения электродвигателя вентилятора ваз 2106; 8 — реле включения звуковых сигналов; 9 — реле включения электродвигателя вентилятора ваз 2106; 10 — регулятор напряжения; 11 — катушка зажигания ваз 2106; 12 — электродвигатель омывателя ветрового стекла; 13 — датчик недостаточного уровня тормозной жидкости; 14 — распределитель зажигания; 15 — электродвигатель стеклоочистителя; 16 — свечи зажигания ваз 2106; 17 — датчик контрольной лампы давления масла; 18 — датчик указателя давления масла; 19 — датчик указателя температуры охлаждающей жидкости; 20 — подкапотная лампа; 21 — электромагнитный клапан карбюратора ваз 2106; 22 — генератор; 23 — стартер; 24 — аккумуляторная батарея; 25 — реле контрольной лампы заряда аккумуляторной батареи; 26 — реле включения ближнего света фар; 27 — реле включения дальнего света фар; 28 — реле стеклоочистителя; 29 — дополнительный блок предохранителей; 30 — основной блок предохранителей; 31 — выключатель света заднего ходы; 32 — выключатель контрольной лампы стояночного тормоза; 33 — штепсельная розетка переносной лампы; 34 — реле-прерыватель указателей поворота и аварийной сигнализации; 35 — электродвигатель отопителя; 36 — выключатель стоп-сигнала; 37 — реле обогрева заднего стекла*; 38 — резистор электродвигателя отопителя; 39 — лампа освещения вещевого ящика; 40 — выключатель наружного освещения; 41 — выключатель обогрева заднего стекла*; 42 — выключатель зажигания ваз 2106; 43 — переключатель ближнего-дальнего света; 44 — переключатель указателей поворота; 45 — выключатель звукового сигнала; 46 — переключатель стеклоочистителя; 47 — выключатель смывателя ветрового стекла; 48 — выключатель (регулятор) освещения приборов; 49 — выключатель аварийной сигнализации; 50 — прикуриватель; 51 — переключатель отопителя; 52 — контрольная лампа уровня тормозной жидкости; 53 — выключатели фонарей сигнализации открытых передних дверей; 54 — фонари сигнализации открытых передних дверей; 55 — выключатели плафонов, расположенные в стойках передних дверей; 56 — указатель уровня топлива с контрольной лампой резерва топлива; 57 — указатель температуры охлаждающей жидкости; 58 — указатель давления масла с контрольной лампой; 59 — тахометр; 60 — контрольная лампа стояночного тормоза; 61 — контрольная лампа заряда аккумуляторной батареи; 62 — контрольная лампа воздушной заслонки карбюратора; 63 — спидометр; 64 — контрольная лампа наружного освещения; 65 — контрольная лампа указателей поворота; 66 — контрольная лампа дальнего света фар; 67 — реле-прерыватель контрольной лампы стояночного тормоза; 68 — выключатель контрольной лампы воздушной заслонки карбюратора; 69 — часы; 70 — выключатели плафонов, расположенные в стойках задних дверей; 71 — плафоны; 72 — элемент обогрева заднего стекла; 73 — лампа освещения багажника; 74 — датчик указателя уровня и резерва топлива; 75 — задние фонари; 76 — фонари освещения номерного знака.

Модификации

Схема включения элеткростеклоподьемников передних дверей

1 – основной блок предохранителей; 2 – реле включения электростеклоподъемников; 3 – переключатель стеклоподъемника левой двери; 4 – переключатель стеклоподъемника правой двери; 5 – моторедуктор электростеклоподъемника правой двери; 6 – моторедуктор электрического стеклоподъемника левой двери; 7 – дополнительный блок предохранителей; 8 – выключатель зажигания; А – к выводу «30» генератора; Б – к выключателю освещения приборов; В – условная нумерация штекеров в колодке моторедуктора.

Схема управления электромагнитным клапаном карбюратора

1 – выключатель зажигания; 2 – генератор; 3 – аккумуляторная батарея; 4 – катушка зажигания; 5 – коммутатор; 6 – блок управления; 7 – электромагнитный клапан карбюратора; 8 – концевой выключатель карбюратора.

Электродвигатель вентилятора системы охлаждения двигателя

1 – генератор; 2 – аккумуляторная батарея; 3 – выключатель зажигания; 4 – основной блок предохранителей; 5 – реле включения электровентилятора, 6 – датчик включения электровентилятора; 7 – электровентилятор; 8 – дополнительный блок предохранителей

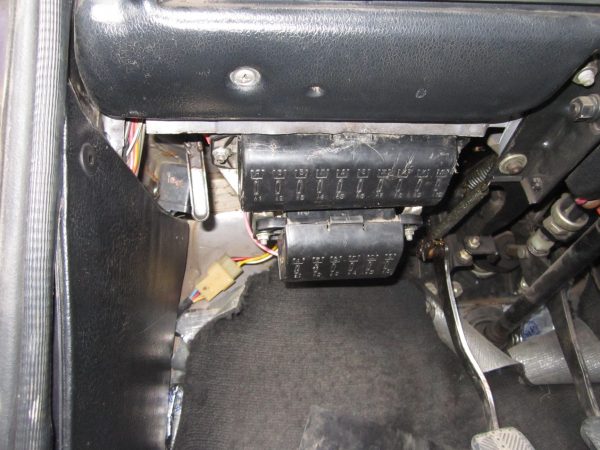

Предохранители и реле ВАЗ 2106

  • №1 защищает цепи звукового сигнала, часов, стоп-сигналы, прикуривателя, фонари сигнализации открытых передних дверей. Номинал предохранителя 16А.
  • №2 защищает цепи омывателя лобового стекла, стеклоочистителей (дворников), электродвигателя отопителя ВАЗ 2106. Номинал предохранителя 8А.
  • №3 левые фары дальнего света, а также контрольная лампа включения дальнего света в спидометре (синего цвета). Номинал предохранителя 8А.
  • №4 защищает правые фары дальнего света. Номинал предохранителя 8А.
  • №5 защищает от КЗ левые фары ближнего света. Номинал 8А.
  • №6 защищает цепь правых фар ближнего света. Номинал 8А.
  • №7 защищает цепь ламп освещения багажника, приборов, номерного знака, прикуривателя, левый передний фонарь габаритного света и правый задний фонарь габаритного света. Номинал 8А.
  • №8 защищает цепь контрольной лампы габаритного света, лампу освещения номерного знака, подкапотную лампу освещения двигателя, правый передний фонарь габаритного света и левый задний фонарь габаритного света. Номинал 8А.
  • №9 защищает цепь тахометра, обмотки реле обогрева заднего стекла, лампы заднего хода, освещения вещевого ящика, контрольной лампы заряда аккумулятора, включения стояночного тормоза, уровня тормозной жидкости, управления воздушной заслонкой карбюратора, указателей давления масла, температуры охлаждающей жидкости и уровня топлива, поворота. Номинал 8А.
  • №10 защищает цепи зарядки аккумулятора, а именно цепь возбуждения генератора и реле-регулятора. Номинал 8А.
  • №11, 12,13 в базовой комплектации находятся в резерве и могут быть использованы для дополнительного оборудования. Номинал подбирается в зависимости от потребителя.
  • № 14 служит для защиты цепи элемента обогрева заднего стекла, если такой установлен. Номинал 16А.
  • № 15 электровентилятор охлаждения двигателя, если таков установлен в автомобиле. Номинал 16А
  • №16 защищает цепь указателей поворота и аварийной сигнализации. Номинал 8А.
Читать еще:  Замена передних шаровых ваз 2107

Важно не только содержать в чистоте контактные группы, но и использовать предохранители тех номиналов, которые рекомендует производитель. Игнорирование этих требований грозит выходом из строя электрооборудования.

АВТОМОБИЛЬНЫЕ ЭЛЕКТРОСХЕМЫ

Ваз (Жигули) 2106 – схема электропроводки

Описание электросхемы Ваз 2106.

На этой страничке представлена общая электрическая схема автомобиля Ваз 2106. На схеме показано расположение деталей всей электрической цепи, при этом не нарушено их реальное расположение на автомобиле. Очень удобно искать элементы электроцепи различных деталей.

  1. расположение фар
  2. расположение подфарников
  3. расположение поворотников
  4. расположение аккумулятора
  5. расположение реле сигнализатора зарядки
  6. расположение реле включения ближнего света
  7. расположение реле включения дальнего света
  8. расположение электромагнитного клапана в карбюраторе
  9. расположение стартера
  10. расположение генератора
  11. расположение сигнала
  12. расположение электродвигателя вентилятора системы охлаждения движка
  13. расположение датчика включения электро-двигателя вентилятора
  14. расположение распределителя зажигания
  15. расположение свечки зажигания
  16. расположение датчика сигнализатора уровня тормозной жидкости
  17. расположение лампочки освещения под капотом
  18. расположение датчика указателя температуры охлаждающей жидкости
  19. расположение датчика указателя давления масла

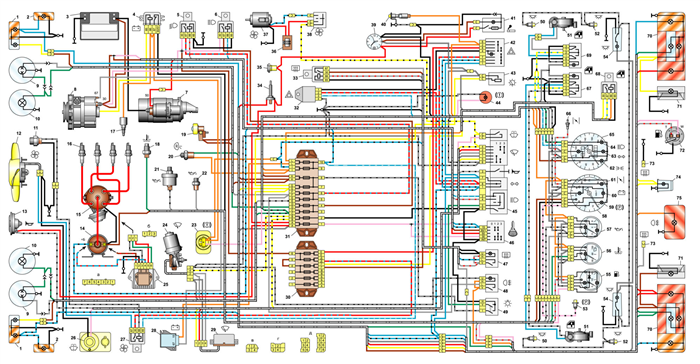

Электропроводка Ваз 2106 – схема:

Ваз 2106 (Жигули) схема электропроводки

Чтобы сохранить схему электропроводки Ваз 2106 – выберите её левой кнопкой мыши и когда она увеличится нажмите правую кнопку мыши, выберите – сохранить как…

расположение датчика сигнализатора недостаточного давления масла

  • расположение электродвигателя дворника лобового стекла
  • расположение катушки (бабины) зажигания
  • расположение электродвигателя омывателя лобового стекла
  • расположение реле звукового сигнала
  • расположение реле вкл. электродвигателя вентилятора
  • расположение регулятора напряжения
  • расположение реле – прерывателя дворника лобового стекла
  • тут находится дополнительный блок предохранителей
  • тут находится главный блок предохранителей
  • тут находится выключатель света заднего хода
  • расположение выключателя стоп сигнала
  • расположение штепсельной розетки для переносной лампы
  • расположение прерывателя аварийки и поворотников
  • переключатель режимов работы электродвигателя отопителя
  • дополнительный резистор эл.двигателя системы отопления салона
  • электромотор отопителя салона
  • фонарь освещения “бардачка”
  • расположение часов на схеме
  • гнездо прикуривателя
  • кнопка-индикатор аварийной сигнализации
  • клавиша включения освещения приборов
  • переключатель дворников и насоса омывателя лобового стекла
  • переключатель режимов работы света фар и поворотников
  • замок зажигания
  • выключатель задней противотуманной фары
  • выключатель габаритных огней
  • кнопки сигнализаторов открытых передних дверей
  • лампы сигнализирующие об открытых передних дверях
  • клавиши плафонов подсветки салона, на стойках между дверьми
  • клавиши плафонов подсветки салона, находящиеся на стойках за заднми дверьми
  • светильники со встроенными тумблерами для освещения салона автомобиля
  • кнопка включения сигнализатора “ручника”
  • лампы подсветки приборов
  • стрелочный указатель расхода топлива с лампой сигнализации резерва
  • стрелочный указатель степени нагрева (температуры) тосола.
  • контрольный прибор давления масла в двигателе сигнализатором низкого давления
  • предупреждающая лампа стояночного тормоза (”ручника”)
  • прибор контроля за зарядом аккумулятора батареи
  • лампа сигнализирующая о прикрытии воздушной заслонки ( дросселя) карбюратора
  • электро-тахометр
  • лампа контроля включения габаритных огней
  • контрольная лампа включения поворотников
  • контрольная лампа включения света фар в режиме “дальнего”
  • механический спидометр
  • выключатель (кнопка на “массу”) сигнализатора прикрытия дросселя (воздушной заслонки) карбюратора
  • реле-прерыватель контрольной лампы “ручника” ( стояночного тормоза )
  • контрольная лампа уровня тормозной жидкости в бачке
  • задние комбинированные фонари
  • фонарь подсветки знака номера
  • датчик уровня и резерва топлива
  • фонарь подсветки багажного отделения
  • задняя противотуманная фара (фонарь)
  • А – для условной нумерации штекеров в колодках электропривода и реле очистителя ветрового стекла.

    Б – для условной нумерации разъёмов в колодке реле (32) аварийной сигнализации и поворотников

    В – для условной нумерации штекеров в колодке выключателя (39) аварийной световой сигнализации

    1. Цвета проводов на входе и выходе жгута сохраняются.

    2. Изгибы проводов в местах входа (выхода) в жгут показывают направления их

    прокладки в жгуте.

    Схема электрооборудования автомобилей ВАЗ-2106_ВАЗ-21061_ВАЗ-21063_ВАЗ-21065 выпуска 1988-2001 гг.

    Электрическая система автомобиля ВАЗ 2106

    Развитие автомобильных транспортных средств тесно связано с эволюцией человечества. Становление транспорта развивалось медленно, так как самоходный автомобиль — это сложный комплекс механических и электрических элементов, где основные компоненты сгруппированы: кузов, ходовая часть, двигатель и электропроводка, работающие в полном согласовании друг с другом. Дизайн и устройство данных подсистем обеспечивают эффективное функционирование автомобиля, используя конструктивные особенности элементов и их назначение.

    Схема электрического оборудования автомобиля ВАЗ 2106

    Автомобиль ВАЗ 2106 являлся настоящей кульминацией многолетних новаторских исследований и разработок. Это машина с надёжными механическими и электрическими устройствами. При разработке ВАЗ 2106 специалисты Волжского автомобильного завода руководствовались техническим заданием на обновление и модернизацию предыдущих моделей до европейских стандартов качества. Внося изменения в экстерьер, советские конструкторы разработали новый дизайн задних фонарей, боковых указателей поворота и иных элементов. В эксплуатацию на отечественные дороги самый популярный и массовый автомобиль ВАЗ 2106 вышел в феврале 1976 года.

    Помимо перемен в подвеске и модификации двигателя, специалисты уделили внимание электрической проводке в автомобиле, представляющей систему цветных проводов, уложенных бок о бок и связанных вместе изоляционной лентой. Электрическая цепь является частью транспорта и включает в себя цепь, предназначенную для работы двигателя и цепь для передачи электрической энергии к потребителям освещения:

    • система запуска мотора;
    • элементы заряда аккумулятора;
    • система зажигания топливной смеси;
    • элементы наружного и салонного освещения;
    • система датчиков на панели приборов;
    • элементы звукового оповещения;
    • блок предохранителей.

    Электрическая система автомобиля представляет собой замкнутую цепь с независимым источником питания. Ток протекает по кабелю от батареи к питаемому компоненту, возвращается ток к батарее через металлический корпус автомобиля, подключённый к аккумулятору толстым кабелем. Тонкие провода используются для аксессуаров и реле, требующих малой мощности.

    Используя современные наработки дизайна и эргономики расположения органов управления, специалисты завода дополнили конструкцию ВАЗ 2106 аварийной сигнализацией, подрулевым управлением дворниками и омывателем лобового стекла. Для эффективного отображения технических показателей панель приборов оборудовали реостатом освещения. Низкий уровень тормозной жидкости определяла отдельная контрольная лампа. Люксовые комплектации модели снабжались радиоприёмником, обогревом заднего стекла и красным противотуманным фонарём под задним бампером.

    Впервые на моделях советского автопрома задние фонари объединены в единый корпус с указателем поворота, габаритным огнём, стоп-сигналом, огнём заднего хода, катафотом, конструктивно скомбинированными с освещением номерного знака.

    Читать еще:  Распиновка кнопки света ваз 2109

    Схема проводки ВАЗ 2106 (карбюратор)

    Через автомобиль проходит сложная сеть проводов. Чтобы избежать путаницы, каждый провод, подключаемый к отдельному элементу, имеет различное цветовое обозначение. Для отслеживания проводки вся схема отражается в руководстве по обслуживанию автомобиля. Пучок проводов растянут по всей длине кузова от силового агрегата до багажного отделения. Схема подключения электрооборудования проста и понятна, требуя пояснений при возникновении проблем с идентификацией элементов. Цветовая маркировка используется для облегчения процесса коммутации электрических потребителей, подробное подключение которых указано в схемах и руководствах.

    Таблица: описание электрической схемы

    Система электрооборудования выполнена по однопроводной схеме, где отрицательные клеммы источников потребления электроэнергии соединены c кузовом автомобиля, выполняющим функцию «массы». Источниками тока являются генератор переменного тока и аккумуляторная батарея. Запуск двигателя обеспечивает стартер с электромагнитным тяговым реле.

    Для работы силового агрегата с карбюратором используется механическая система электрического зажигания. Порядок функционирования системы начинается с создания магнитного поля внутри сердечника катушки зажигания, образующего резервуар для энергии, которая будет использоваться для возбуждения искры на свечах зажигания через провода высокого напряжения.

    Активация всего процесса запуска электрической схемы начинается с замка зажигания и контактной группы, управляющих системой зажигания автомобиля, системой освещения и световой сигнализацией.

    Основными приборами наружного освещения являются фары ближнего и дальнего света, указатели поворота, задние фонари и освещение регистрационного знака. Для освещения салона используются два плафона. Кроме того, имеются дверные выключатели на стойках передних и задних дверей. Электропроводка щитка приборов включает комплекс элементов для оповещения водителя о техническом состоянии автомобиля: тахометр, спидометр, указатели температуры, уровня топлива и давления масла. Для освещения панели приборов в ночное время используются шесть контрольных ламп.

    Основные характеристики схемы электрической проводки:

    • активация электрической цепи через замок зажигания;
    • коммутация потребителей тока через блок предохранителей;
    • соединение ключевых узлов с источником электроэнергии.

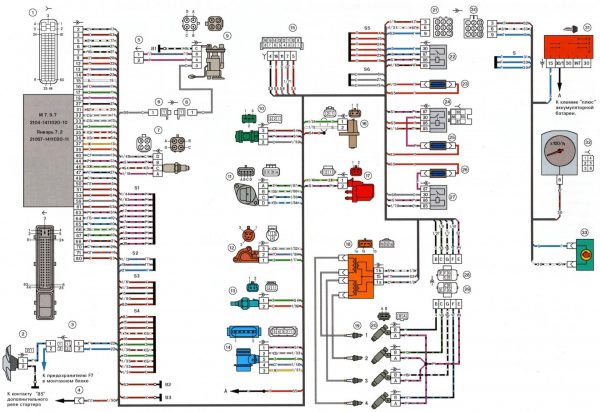

    Схема проводки ВАЗ 2106 (инжектор)

    Недостатком механической системы зажигания с карбюраторным двигателем является использование точек прерывания низковольтного тока на первичной обмотке катушки зажигания. Механический износ контактов на кулачке распределителя, их окисление и выгорание контактной поверхности от постоянного искрообразования. Постоянная регулировка для компенсации износа контактных выключателей исключает механические изменения. Мощность искрового разряда зависит от состояния контактной группы, а плохое искрообразование приводит к снижению эффективности двигателя. Механическая система не способна обеспечить достаточный срок службы компонентов, ограничивая мощность искры и частоту вращения двигателя.

    Таблица: описание электрической схемы инжектора

    Для решения проблем системы механического зажигания внедрено электронное зажигание. В исходных системах контактные выключатели заменил датчик, использующий эффект Холла и реагирующий на вращающийся магнит на распределительном вале. На новых автомобилях удалили механическую систему зажигания, заменив её на электронную систему без движущихся частей. Система полностью контролируется бортовым компьютером. Вместо распределителя зажигания, внедрён модуль зажигания, обслуживающий все свечи зажигания. Вместе с развитием транспортных технологий автомобильные средства снабдили системой впрыска топлива, требующей точного и мощного образования искрового разряда.

    Инжекторная система на ВАЗ 2106 для подачи топлива устанавливалась с 2002 года. Используемая ранее механическое искрообразование не позволяла повышать эксплуатационные характеристики мотора. Обновлённая схема электроснабжения инжектора использует схему электронного контроля работы всей системы. Электронный блок (ЭБУ) управляет многими процессами:

    • впрыск топлива через форсунки;
    • контроль состояния горючего;
    • воспламенение;
    • состояние выхлопных газов.

    Функционирование системы начинается с показаний датчика положения коленчатого вала, сигнализирующего ЭБУ о подаче искры на свечи. Электронная схема инжектора отличается от карбюраторной модели, предполагая включение в систему автомобиля различных электронных устройств, передающих сигналы о физических и технических параметрах. Благодаря наличию многочисленных датчиков электронная схема инжектора работает устойчиво и стабильно. После обработки всех сигналов и параметров с датчиков во внутренней памяти микроконтроллера происходит управление работой исполнительных элементов подачи топлива, моментом образования искры.

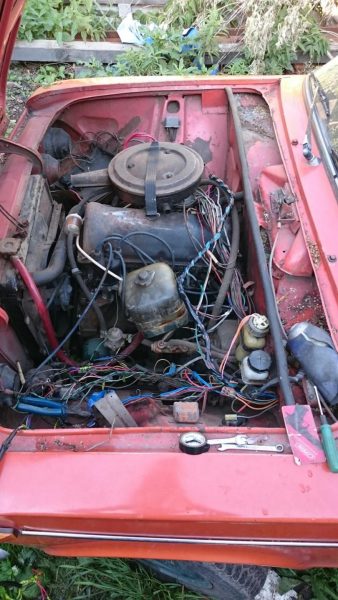

    Подкапотная проводка

    Основная часть электрической проводки расположена в моторном отсеке, где размещены главные элементы, электронные и механические датчики автомобиля. Значительное количество проводов снижают общий эстетичный вид мотора, опоясанный множественным количеством кабельной проводки. Для удобного обслуживания механических компонентов двигателя производитель укладывает проводку в пластиковую оплётку, исключив её перетирание о металлические элементы кузова и скрывая её в полостях кузова вне поля зрения, чтобы она не отвлекала внимание от силового агрегата.

    Под капотом на двигателе размещено множество вспомогательных элементов, потребляющих или генерирующих электрическую энергию как стартер, генератор, датчики. Все приборы соединены между собой определённым образом и в порядке, отражённом на электрической схеме. Провода закреплены в безопасном и незаметном месте, что исключает их наматывание на движущиеся элементы шасси и мотора.

    Внутри моторного отсека размещены провода заземления, плотное соединение которых допустимо только на гладкой металлической поверхности. Надёжный контакт заземления через кузов автомобиля обеспечивает единую цепь обратного тока от минусовой клеммы аккумулятора, являющейся «массой» транспортного средства. Собранные в пучки кабели от датчиков уложены в защитный кожух, обеспечивающий изоляцию от тепла, жидкостей и радиопомех.

    В систему проводки, размещённой в подкапотном пространстве, входят:

    • аккумулятор;
    • стартер;
    • генератор;
    • модуль зажигания;
    • высоковольтные провода и свечи зажигания;
    • многочисленные датчики.

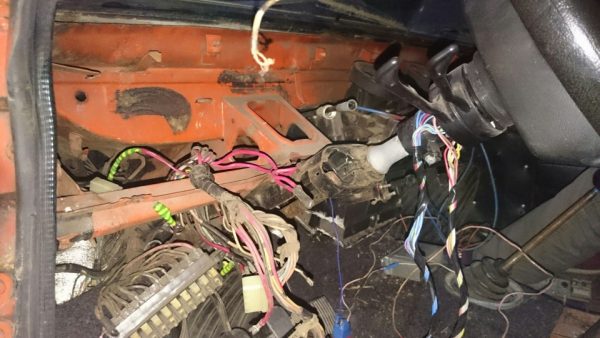

    Жгут проводов в салоне

    Благодаря электрическим проводам все датчики, узлы и приборная панель функционируют как единый механизм, обеспечивая единственную задачу: бесперебойная передача электрических сигналов между взаимосвязанными элементами.

    В салоне расположена большая часть элементов автотранспортного средства, обеспечивающих управление процессами, контроль их выполнения и диагностику технического состояния датчиков.

    Органы управления автомобильных систем, расположенные внутри салона, включают:

    • панель контрольно-измерительных приборов и её подсветку;
    • внешние осветительные элементы дорожного полотна;
    • сигнализаторы поворота, остановки и звукового оповещения;
    • салонное освещение;
    • прочих электронных помощников как стеклоочистители, отопитель, радио и навигационная система.

    Жгут проводов в салоне обеспечивает подключение всех элементов автомобиля через блок предохранителей, который независимо от количества приборов является основным элементом электрической проводки в салоне. Блок предохранителей, расположенный слева от водителя под торпедой, нередко вызывал серьёзные нарекания со стороны владельцев ВАЗ 2106.

    При потере физического контакта любого провода предохранители перегреваются, сжигая плавкую вставку. Этот факт являлся наличием проблемы в электрической цепи автомобиля.

    голоса
    Рейтинг статьи
    Ссылка на основную публикацию
    Статьи c упоминанием слов:
