Ходовая ваз 2110 передняя подвеска схема

Тюнинг и ремонт ВАЗ 2110

Прежде чем начинать ремонт чего-либо, нужно знать устройство этого чего-то. Поэтому первой статьей в этом разделе является конструкция передней подвески.

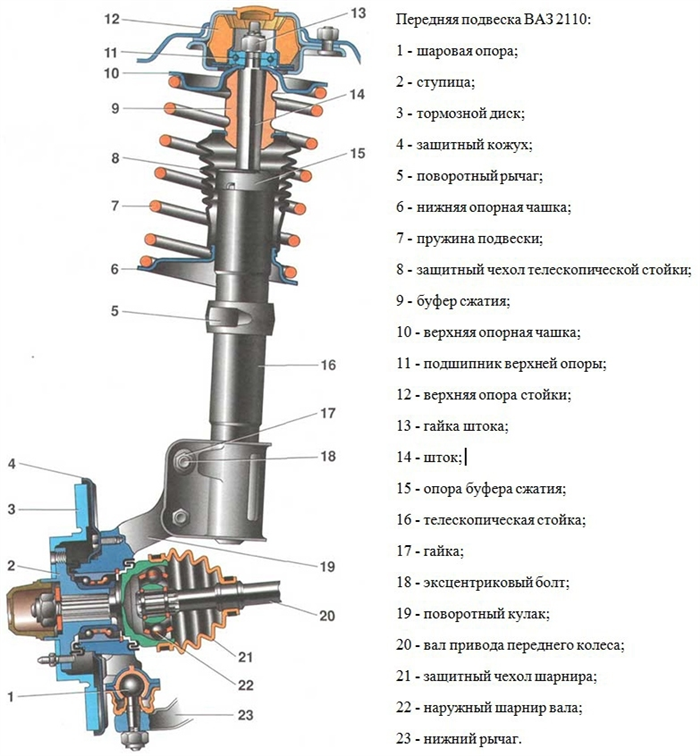

Что же такое передняя подвеска и из чего она состоит?

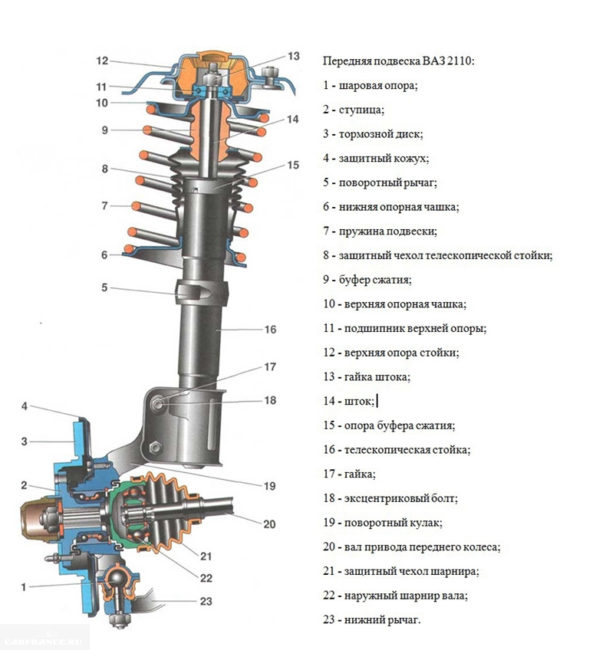

Подвеской являются детали, узлы и механизмы, которые связывают кузов авто с колесами. Предназначение подвески в уменьшении динамических нагрузок на опорные элементы. ВАЗ 2110 имеет независимую, телескопическую переднюю подвеску. В основе которой: гидравлические амортизаторы, цилиндрические пружины, рычаги с растяжками, а также стабилизатор устойчивости. Давайте на картинке рассмотрим все что в нее входит:

1 – шаровая опора
2 – ступица
3 – тормозной диск
4 – защитный кожух
5 – поворотный рычаг
6 – нижняя опорная чашка
7 – пружина подвески
8 – защитный чехол телескопической стойки
9 – буфер сжатия
10 – верхняя опорная чашка
11 – подшипник верхней опоры
12 – верхняя опора стойки
13 – гайка штока
14 – шток
15 – опора буфера сжатия
16 – телескопическая стойка
17 – гайка
18 – эксцентриковый болт
19 – поворотный кулак
20 – вал привода переднего колеса
21 – защитный чехол шарнира
22 – наружный шарнир вала
23 – нижний рычаг

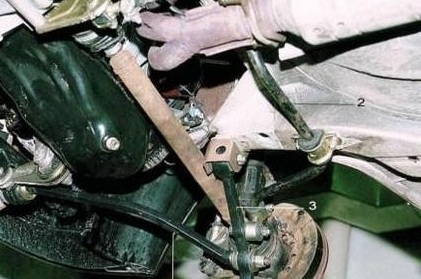

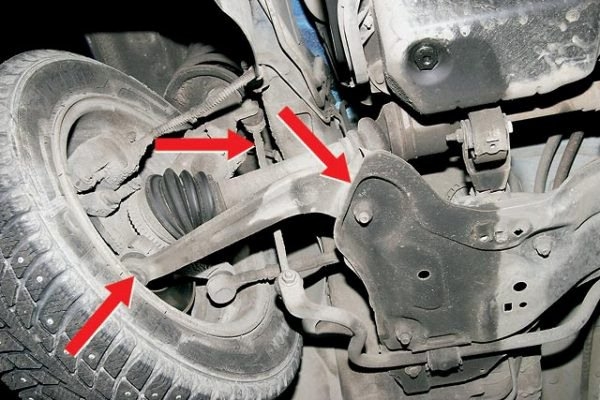

Давайте посмотрим как выглядит передняя подвеска, если посмотреть на нее из под автомобиля:

1 – растяжка рычага подвески
2 – штанга стабилизатора поперечной устойчивости
3 – рычаг подвески

К кузову автомобиля, а именно к стойке брызговика верхняя опора прикреплена 3-мя гайками. Благодаря тому, что опора довольно эластична – стойка может, во время хода подвески, качаться. Это хорошо тем, что гасятся колебания кузова. А подшипник установленный в нее делает возможным поворот стойки аналогично повороту колес.

Внутри корпуса стойки установлен гидравлический амортизатор, если он выйдет из строя, его можно заменить.

Поворотный кулак 19 соединен с рычагом 23 посредством шаровой опоры 1. Крепится опора 2-мя болтами, при их откручивании стоит их обстучать и побрызгать WD-40, так как при сильном нажиме они часто ломаются.

Тяговые и тормозные силы принимают продольные растяжки, которые сайлент-блоками соединяются с балкой и нижними рычагами.

В средней части штанги стабилизатора поперечной устойчивости есть изгиб, для трубы системы выхлопа. Нижние рычаги соединяются с концами стабилизатора резинометаллическими шарнирами. В свою очередь штанга стабилизатора закреплена креплениями, внутрь которых вставлены резиновые подушки.

Навигация по записям

Устройство передней подвески ВАЗ 2110: 1 комментарий

— что улучшает его способность воспринимать боковые силы и, следовательно, потенциально позволяет проходить повороты на более высокой скорости — однако в этом случае обеспечение безопасности движения требует тщательного согласования работы передней и задней подвесок. То же можно сказать о подвеске типа «макферсон», в которой наружное колесо наклоняется внутрь поворота, если угол между осью направляющей стойки и рычагом составляет менее 90°.

Ремонт передней подвески ВАЗ 2110 своими руками

Каждый автомобилист понимает, насколько большую роль играет передняя подвеска ВАЗ 2110. Но этот узел может иметь определенные проблемы, характерные неисправности, знать и устранять которые способен практически каждый, кто обладает более-менее небольшим опытом ремонта машин. Потому сегодня мы поговорим именно о передней подвеске «десятки».

Предназначение

На передней подвеске крепятся колеса, узел обеспечивает амортизацию «передка» автомобиля, отвечает за устойчивость во время движения, регулировку колес, развал, схождение.

Устройство передней подвески ВАЗ 2110 достаточно сложное, но разобраться в нем может любой из вас. Здесь главное вооружиться руководством по эксплуатации, а также понять суть основных углов.

Читать еще:  Ваз 2107 электросхема отопителя

Основные узлы передней подвески

Главным элементом передней подвески считается гидравлическая телескопическая стойка , которая просто-таки незаменима в вопросе амортизации, обеспечении комфортабельной езды на автомобиля. Машину не будет особо трясти, прохождение каждой ямы не превратит вашу поездку в кошмар.

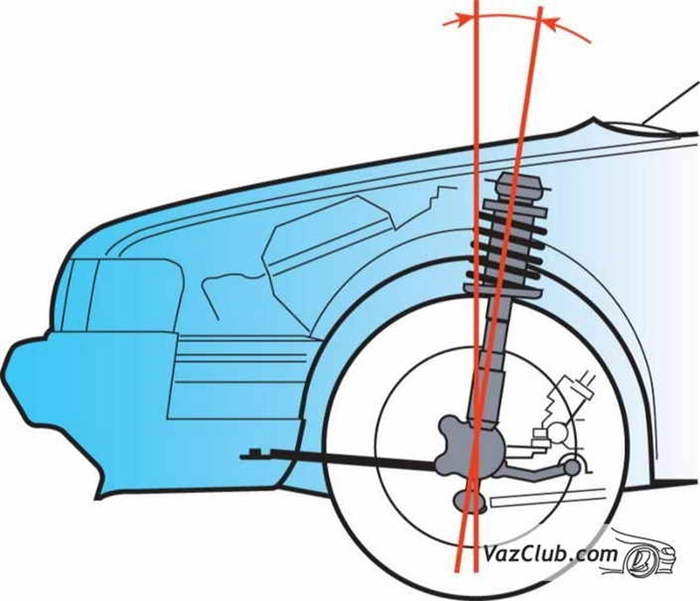

Чтобы менять развал колес, в передней подвески имеется стойка. Если быть точнее, за этот процесс отвечает поворотный кулак и верхний болт, который имеет эксцентриковую шайбу и пояс.

На стойку монтируют:

  • Специальные пружины;
  • Буфер для ограничения хода сжатия. На ВАЗ 2110 этот элемент изготовлен из полиуретана;
  • Верхнюю опору. Она крепится к стойке, к которой, в свою очередь, закреплен брызговик. Учтите, гайки для фиксации используются только самоконтрящиеся. Потому при ремонте обычные гайки не подойдут;
  • Подшипник для обеспечения поворота стойки вместе с колесами;
  • Амортизаторы с пружиной и плунжером.

Кстати, поперечина передней подвески ВАЗ 2110 является штангой, с которой соединяются нижние рычаги. По центру она крепится к кузову по средства резиновой подушки.

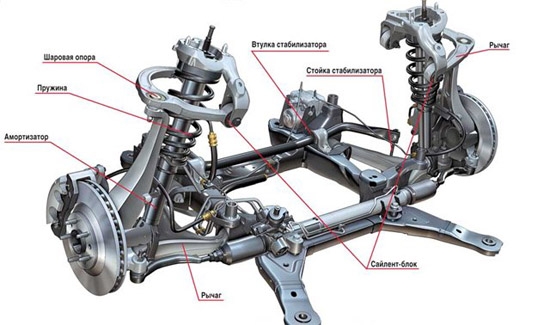

Это краткая схема передней подвески ВАЗ 2110, поближе познакомиться с которой вам поможет ваше руководство по эксплуатации. Многие автомобилисты недооценивают значение этой литературы, которую прилагает производитель к каждому своему авто. Но на самом деле там подробно и во всех красках изложена необходимая, полезная и важная информация про каждый узел, агрегат и систему машины. Включая переднюю подвеску, разумеется.

Характерные неисправности

Для передней подвески характерны определенные поломки, которые определяются двумя явлениями:

Их следует рассматривать отдельно, поскольку причины появления разные.

Стуки

Если вы начали слышать стуки, которые идут от передней подвески, это может быть вызвано несколькими причинами:

  • Стойка имеет определенные неисправности;
  • Стяжки на поперечине, подушки износились или ослабло крепление болтов;
  • Крепление к кузову оказалось недостаточно прочным;
  • Пружины вышли из строя;
  • Шарниры износились;
  • Резиновая часть подвески нарушила свою целостность. Стук при этом должен быть четким, как удар металла по металлу;
  • Регулировка колес имеет нарушенный баланс.

Если вы слышите не стук, а шум, тогда причины проблем передней подвески могут заключаться в следующем:

  • Болты, отвечающие за крепление штанги стабилизатора поперечной устойчивости к кузову, ослабли;
  • В опоре стойки разрушились резиновые компоненты;
  • Износились резиновые подушки стяжки или штанга;
  • Пружина подвески сломалась или нарушила свою геометрию;
  • Колеса разбалансировались;
  • Разрушился буфер хода сжатия.

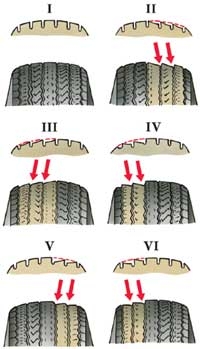

Повышенный износ резины

Если вы не поклонник быстрых разгонов, резких торможений или не перегружаете автомобиль, тогда причины повышенного износа могут быть:

  • Углы установки колес выбраны неправильно;
  • Шарниры износились;
  • Нарушен баланс колес.

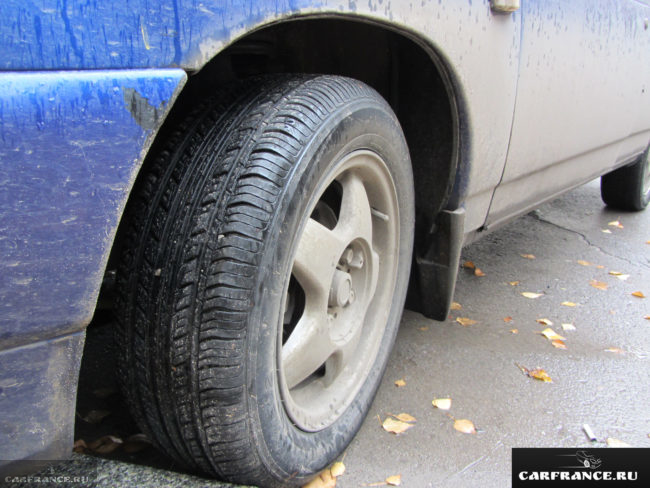

Почему машину ведет в сторону

Иногда водители замечают, как при движении по прямой автомобиль начинает уводить в сторону. Есть несколько причин подобного явления:

  • У каждой пружины имеется свой определенный показатель степени сжатия. Если она теряет упругость, элемент обязательно подлежит замене;
  • В шинах может быть разное давление. Проверьте это первым делом;
  • На одной из опор стоек разрушился резиновый компонент. При такой ситуации может появиться характерный стук. Исправить ситуацию можно простой заменой элемента;
  • Колеса установлены под неправильным углом. Частая причина износа резины. Такую проблему лучше доверять специалистом, поскольку выполнить ремонт передней подвески на ВАЗ 2110 своими руками при подобной неисправности сложно.

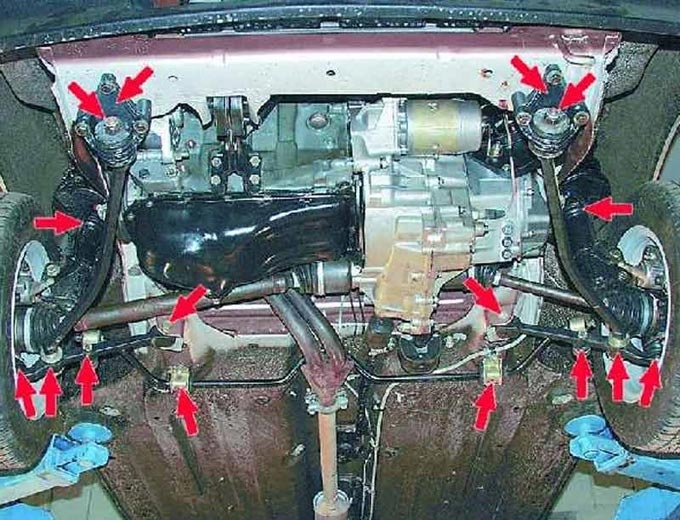

Проверка

  1. Специалисты рекомендуют обращать особое внимание на защитные чехлы шарниров, следить за их состоянием, а также проверять переднюю подвеску на предмет механических повреждений.
  2. Убедитесь, что ни рычаг передней подвески ВАЗ 2110, ни любой другой элемент не имеет трещин или других видимых повреждений. Уделите внимание проверке местам соединений элементов.
  3. Если компоненты деформировались, угол колес вероятнее всего нарушится, и отрегулировать их уже не удастся.
  4. Проверьте шаровые опоры, шарниры, верхние опоры стек, подушки. Если на резиновых элементах имеются разрывы, они подлежат обязательной замене.
  5. Замерьте расстояние между нижним рычагом и тормозным диском. Так можно проверить состояние шарнира подвески. Если расстояние составляет более 0,8 миллиметра, шарнир обязательно меняется на новый.
  6. Если буфер имеет следы разрушения, его следует сразу заменить.
  7. Пружину меняют при условии, что она вышла из строя или просела.
  8. Шаровые шарниры заменяют при их износе или деформации. Другие шарниры подлежат замене, если износились они или стойки штанги стабилизатора.
  9. Все резиновые элементы меняются при условиях деформации или разрушения.
  10. Если крепеж верхней опоры стойки к кузову ослаб, просто постарайтесь подтянуть крепление. Серьезного вмешательства не потребуется, вероятнее всего.
Читать еще:  Как установить сигнализацию на ваз 2105

Разобраться в устройстве передней подвески, а также на слух или визуально определить ее неисправности достаточно просто, несмотря на кажущуюся сложность устройства узла. Но к вопросу следует подходить внимательно, периодически проводить проверку состояния подвески, даже если на ее неисправность не указывают никакие шумы, стуки или поведение машины на дороге.

Для любого автомобиля лучше организовать профилактику, нежели потом втридорога платить за полноценный ремонт. Как и болезнь, проблемы с передней подвеской ВАЗ 2110 лучше не допустить на их подступах. Это дешевле, проще и правильнее со стороны автовладельца.

Обзор передней подвески на ВАЗ-2110 и какие детали в неё входят

Практически все автомобили ВАЗ с передним приводом имеют однотипную подвеску передних колес. Пускай её конструкцию нельзя назвать самой удачной и перспективной, зато по цене обслуживания и доступности расходных материалов и сменных элементов, она заметно выигрывает у более прогрессивных автомобилей. Чего, правда, не скажешь о надёжности. Именно поэтому знать устройство передней подвески ВАЗ-2110 желательно каждому хозяину этой машины.

Передняя подвеска ВАЗ-2110: устройство и конструкция

Для чего нужна подвеска и какая на ней лежит ответственность, каждый знает ещё с автошколы, если не со школы. Поэтому заострять внимание на общих сентенциях не станем, а сразу перейдём к делу.

ВАЗ-2110 получил в наследство от восьмёрки и девятки подвеску МакФерсон, разработанную ещё в 70-х годах прошлого века и испытанную на опытных ВАЗ-2108.

Конечно, коррективы в конструкцию вносились и сегодня она выглядит так:

Как видно из схемы, ничего сложного в конструкции нет, нет и ничего лишнего. Спартанская подвеска десятого семейства относится к типу независимых подвесок с гидравлическими амортизационными стойками, витыми пружинами 7 на нижних (23) поперечных рычагах. Правый и левый рычаги шарнирно, с помощью сайлентблоков, соединены стабилизатором поперечной устойчивости. Стабилизатор необходим для сохранения устойчивости автомобиля в поворотах и при активном маневрировании. Он представляет собой штангу из пружинистой стали с изгибом для глушителя.

Передняя стойка

Самый важный, дорогой и требующий постоянного ухода узел — передняя амортизаторная стойка ( 16 ).

Где-то тут спряталась стойка подвески!

В нижней части стойка крепится к поворотному кулаку 19 с помощью двух болтов, один из которых ( 18 ) эксцентриковый. Поворотом этого болта, отпустив гайку 17, регулируют угол развала передних колес. Передняя пружина опирается на опорную чашку 6 снизу и на верхнюю опорную чашку 10. Для предотвращения пробоя подвески на штоке амортизатора установлен демпфер сжатия 9.

Сама же стойка сверху упирается чашку 12, которая выполнена в сборе с поворотным подшипником 11. Верхняя опора — это отдельный узел, она фиксируется к брызговику кузова с помощью трёх самоконтрящихся гаек. Опора имеет некоторую эластичность для того, чтобы поглощать высокочастотные колебания и не передавать их на кузов, а свободный поворот вокруг своей оси стойке и переднему управляемому колесу обеспечивает верхний подшипник 11 и нижняя шаровая опора 1.

Передняя подвеска ВАЗ-2110: ремонт своими руками

Передняя подвеска ВАЗ-2110 выполнена по ставшей уже классической схеме. Тип конструкции «МакФерсон», применяется практически на всех переднеприводных автомобилях. Причина – дешевизна, так как элементов относительно немного в нее входит. Используется подвеска «МакФерсон» на бюджетных моделях, на более дорогих применяется рычажная конструкция. Надежность подвески у «десятки» относительно высокая, но далека от идеала. Если сравнивать с автомобилями моделей 2101-2107, то у них подвеска более надежная и мягкая.

Основные компоненты

В переднюю подвеску ВАЗ-2110 входят следующие элементы:

  1. Амортизационная стойка с приваренным поворотным кулаком.
  2. Шаровая опора, которая соединяет нижний рычаг со ступицей колеса.
  3. Опорный подшипник – устройство, закрепленное на кузове. С его помощью вращается вокруг своей оси стойка.
  4. Ступица – при помощи этого механизма происходит вращение ШРУСа и передача движения на колесо. Устанавливается на поворотном кулаке.
  5. Рычаги фиксируют элементы подвески, не позволяют им перемещаться в продольном направлении.
Читать еще:  Как поменять салонный фильтр ваз 2114 видео

У каждого элемента подвески имеются свои особенности, при выходе из строя появятся характерные признаки. Именно по ним можно определить поломку.

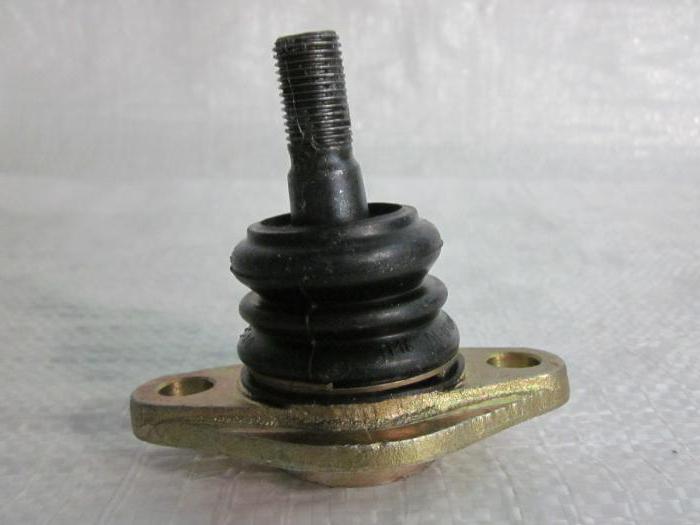

Шаровая опора

При появлении стука передней подвески ВАЗ-2110 велика вероятность того, что появилась неисправность в шаровой опоре. Состоит она из таких элементов:

  1. Шаровый палец с резьбой.
  2. Металлическая обойма.
  3. Болты крепления к рычагу подвески.
  4. Гайка крепления к ступице.
  5. Резиновый пыльник.

Можно выделить две поломки – разрушение металлического шарового пальца и пыльника. Последнее случается довольно часто. Через порезы и трещины внутрь механизма проникает вода, пыль, грязь. Эти частицы действуют как абразив, постепенно разрушая трущиеся части.

Имея специальное оборудование для восстановления шаровых, можно их отремонтировать. Но смысла в этом мало – стоимость комплекта новых элементов (2 штуки) составляет примерно 500-700 рублей, в зависимости от производителя. А восстановление не даст хороших результатов надолго.

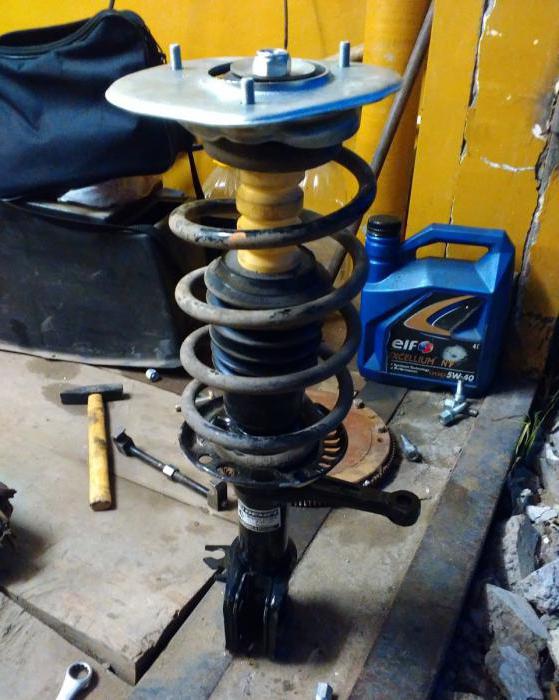

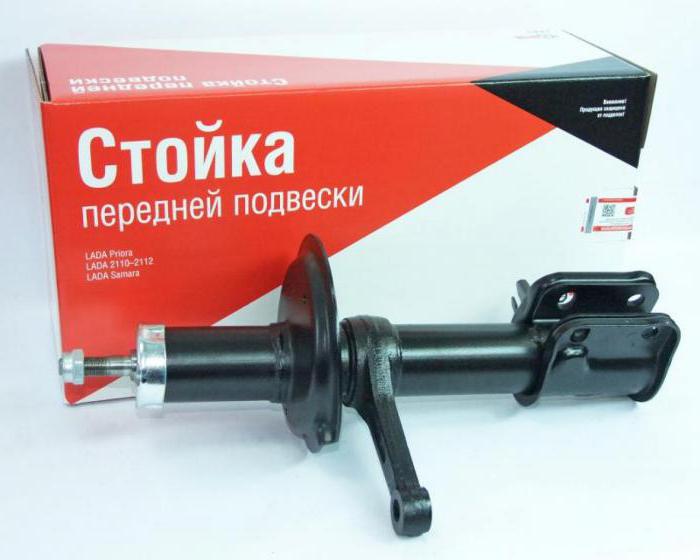

Амортизационная стойка

Конструкция этого элемента передней подвески ВАЗ-2110 стандартная для переднеприводных машин. Работает амортизатор в двух направлениях, что позволяет обеспечить максимальный комфорт при езде. Некоторые производители выпускают стойки, которые можно ремонтировать. Для этого потребуется приобрести ремкомплект и масло. Полностью разбирается стойка и меняются все вышедшие из строя элементы, тщательно промывается внутренняя часть. После этого собирается амортизатор и заливается новое масло.

Самое главное – залить точное количество масла. Если его будет мало, то амортизатор не сможет эффективно работать. Но если чересчур много зальете – порвутся сальники. Стойка закрепляется на опорном подшипнике и ступице колеса, может поворачиваться вокруг своей оси под действием усилия, передаваемого от рулевого колеса через наконечники и тяги. На амортизационной стойке устанавливаются подушки из резины и пружина, которая гасит колебания во время движения по неровной дороге. Но большинство амортизационных стоек, выпускаемых для автомобилей, неремонтопригодны. Поэтому при поломках нужно их менять.

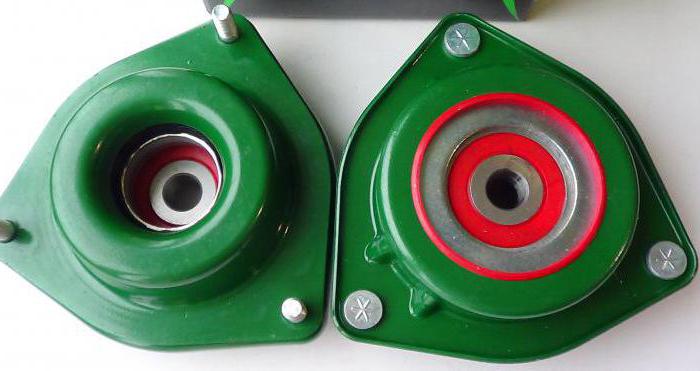

Опорный подшипник

Этот элемент позволяет вращаться амортизационной стойке вокруг своей оси. Благодаря этому поворачиваются колеса автомобиля. Закрепляется подшипник на кузове автомобиля при помощи трех гаек. Получается так, что внешняя часть обоймы жестко связана с кузовом, а внутренняя крепится к штоку амортизатора. А это основной элемент передней подвески ВАЗ-2110. Цена амортизационной стойки (без пружины, подшипника и подушек) составляет не менее 2000 рублей.

Обслуживания при эксплуатации опорный подшипник не требует, на весь срок в нем заложено достаточное количество смазки. Желательно только иногда проверять затяжку гаек – на штоке и кузове. Если подшипник выйдет из строя, то могут появиться посторонние звуки во время поворота руля. Также придется прикладывать большее усилие, чтобы повернуть руль.

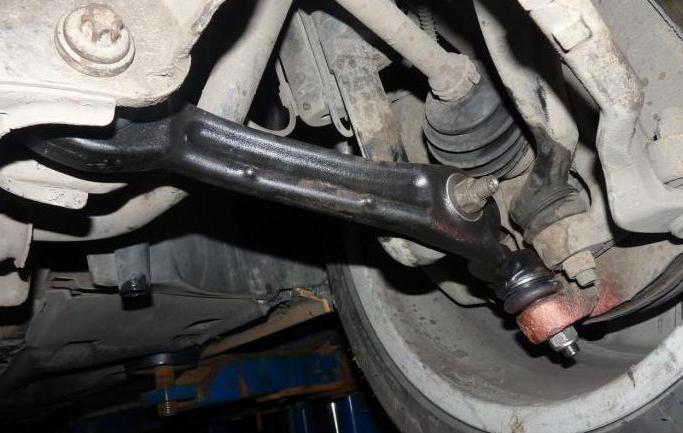

Рычаг передней подвески

В конструкцию входит такой элемент, как рычаг передней подвески ВАЗ-2110. Он соединяет ступицу через шаровую опору и кузов автомобиля. На рычаге имеются резинометаллические втулки – сайлентблоки. С их помощью элемент подвески перемещается в вертикальной плоскости при движении. По сути, в этом механизме ломаться почти нечему – он очень крепкий и надежный. Самое «слабое звено» – это сайлентблок.

Со временем под действием нагрузок, высокой температуры, жидкостей резина разрушается, что приводит к ухудшению работы подвески. При поломке сайлентблоков появляются посторонние звуки, увеличиваются люфты в подвеске. Больше ломаться практически нечему. Может только разрушиться сам рычаг, но случается это лишь после серьезных ДТП. При наезде на бордюры, ямы погнуть или сломать рычаг нереально.

Ступица переднего колеса

Расположена эта деталь передней подвески ВАЗ-2110 на поворотном кулаке, соединенном со стойкой и шаровой опорой. В ней смонтирован подшипник цилиндрического типа, в котором вращается наконечник ШРУСа. При помощи двух болтов, которые находятся на поворотном кулаке, производится корректировка угла развала колеса.

При ремонте обязательно запоминайте, как были установлены эти элементы относительно друг друга. В противном случае вы рискуете ускорить износ шин автомобиля. Внизу в кулаке имеется отверстие под палец шаровой опоры. В самой ступице присутствует четыре отверстия с резьбой для крепления колеса и два для вкручивания направляющих шпилек.
