Где находится реле регулятор на ваз 2107

Ремонт реле регулятора напряжения на Ваз 2107

Обычно о том, что в автомобиле ВАЗ 2107 есть регулятор напряжения вспоминают тогда, когда возникает проблема с зарядкой аккумулятора. Если быть совсем точным в определениях, то реле напряжения приходит на ум сразу, как только оказывается, что, несмотря на наличие зарядки, аккумулятор практически полностью разряжен. Рассмотрим подробнее, для чего же нужен регулятор напряжения в автомобиле ВАЗ 2107.

Не вдаваясь в тонкости электроники, регулятор напряжения предназначен для регулировки напряжения на выходе генератора в зависимости от режима работы двигателя. Вполне естественно, что при изменении оборотов изменяется и уровень напряжения. А если оно падает до 12 вольт и ниже, аккумулятор перестает заряжаться.

Следовательно, при появлении подозрений на наличие неисправности в системе зарядки ВАЗ 2107, необходимо в первую очередь проверить напряжение на клеммах аккумулятора. Это можно сделать при помощи обычного вольтметра или мультиметра (тестера). В нормальном режиме напряжение должно составлять примерно 13-14 вольт. Если же оно падает ниже 13, следует обратить внимание на реле, возможно потребуется его замена.

В зависимости от типа используемого в автомобиле генератора, регулятор бывает внутренний трехуровневый и наружный. Внутренний является встроенным в генератор и обычно используется в автомобилях ВАЗ 2105 и 2107, наружный же применяется в более ранних моделях классики и находится в подкапотном пространстве на левой арке.

Исходя из типа регулятора, его замена имеет свои особенности. Замена наружного регулятора не составляет никаких проблем. При помощи ключа на 8 откручивают две гайки крепления и отсоединяют провода от клемм 15 и 67. Новое реле устанавливают в обратной последовательности. Проверив правильность подключения проводов к клеммам регулятора, и наличие надежного контакта его корпуса на массу, можно заводить двигатель и повторно мерять напряжение, чтобы убедиться в устранении неисправности.

Внутренний трехуровневый менять несколько сложнее из-за ограниченности доступа к генератору. Но, несмотря на это, задача вполне выполнима даже без его снятия. Замена регулятора, как и в случае с наружным, сводится к отсоединению проводов и выкручивании, при помощи крестообразной отвертки, двух винтов крепления. После этого реле вынимается из корпуса генератора. Установка нового регулятора происходит в обратной последовательности. После сборки проверяется уровень напряжения.

Следует отметить, что не всегда замена регулятора происходите по причине выхода его со строя. В последнее время все чаще автолюбители прибегают к замене генератора вместе с реле со старого образца на новый. Такого рода тюнинг становится возможным благодаря полной взаимозаменяемости обеих моделей. Причиной, побуждающей владельцев автомобилей на такой шаг, является высокая эффективность, которой отличается трехуровневый регулятор от стандартного.

Реле нового образца обеспечивают требуемый уровень напряжения в автоматическом режиме. Плюс к этому, оно имеет более широкий, по сравнению со штатным, диапазон регулировки, благодаря чему аккумулятор получает оптимальный заряд. При таких условиях срок службы аккумуляторной батареи значительно увеличивается. На принципиальной схеме электрических цепей ВАЗ 2107, приведенной ниже, реле обозначено цифрой 7.

Самостоятельно проверяем регулятор напряжения генератора на ВАЗ 2107

Иногда аккумуляторная батарея ВАЗ 2107 по каким-то причинам перестаёт заряжаться, или заряжается очень слабо. Перебрав массу вариантов, автовладелец рано или поздно добирается и до регулятора напряжения на генераторе ВАЗ 2107. Можно ли проверить исправность этого устройства, не обращаясь в автосервис? Можно! Попробуем разобраться, как это делается.

Назначение регулятора напряжения

О назначении регулятора напряжения нетрудно догадаться из названия этого устройства. Задача регулятора — поддерживать силу тока, идущего с генератора, на таком уровне, чтобы напряжение, вырабатываемое тем же генератором, всегда держалось в заданных пределах.

При этом оно не должно зависеть от скорости вращения генератора. И потребляемый автомобилем ток тоже не должен оказывать влияние на напряжение, создаваемое автомобильным генератором. За выполнение всех этих задач на автомобиле ВАЗ 2107 и отвечает регулятор напряжения генератора.

Разновидности и расположение регуляторов напряжения

Как известно, автомобиль ВАЗ 2107 начали выпускать очень давно. И в разные годы на него устанавливались не только разные двигатели, но и разные регуляторы напряжения. На самых ранних моделях реле-регуляторы были внешними. На более поздних «семёрках» регуляторы были внутренними трёхуровневыми. Рассмотрим эти устройства подробнее.

Внешний регулятор напряжения ВАЗ 2107

Именно внешний регулятор напряжения многие автомобилисты по старинке называют «реле-регулятор». Сегодня внешние регуляторы напряжения можно увидеть лишь на очень старых «семёрках», выпускавшихся до 1995 года. На этих автомобилях устанавливался старый генератор модели 37.3701, который и комплектовался внешними реле.

Читать еще:  Балка заднего бампера ваз 2115

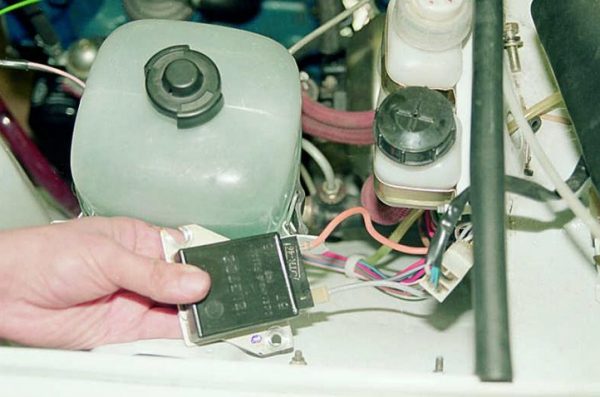

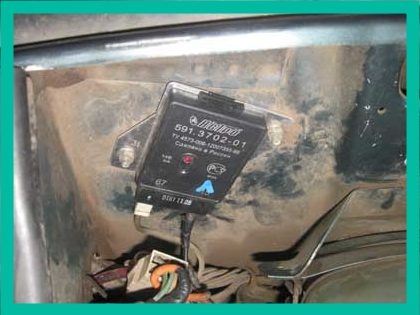

Располагался внешний регулятор под капотом автомобиля, он крепился на левой передней колёсной арке машины. Как правило, внешние реле были сделаны на базе единого полупроводника, хотя после 1998 года на некоторых ВАЗ 2107 встречались внешние регуляторы, выполненные на общей печатной плате.

У внешних реле были определённые достоинства:

  • заменить внешний регулятор было достаточно просто. Он держался всего на двух болтах, добраться до которых не составляло труда. Единственная ошибка, которую мог допустить новичок при замене этого устройства — это перепутать местами клеммы 15 и 67 (они на регуляторе располагаются рядом);
  • стоимость внешнего регулятора была вполне демократичной, а продавались они практически во всех автомагазинах.

Разумеется, у устройства были и недостатки:

  • громоздкая конструкция. По сравнению с более поздними электронными регуляторами внешнее реле кажется очень крупным и занимает слишком большой объём подкапотного пространства;
  • низкая надёжность. Внешние вазовские регуляторы никогда не отличались высоким качеством. Трудно сказать, чем это обусловлено: низким качеством отдельных комплектующих или плохим качеством сборки самого устройства. Но факт остаётся фактом.

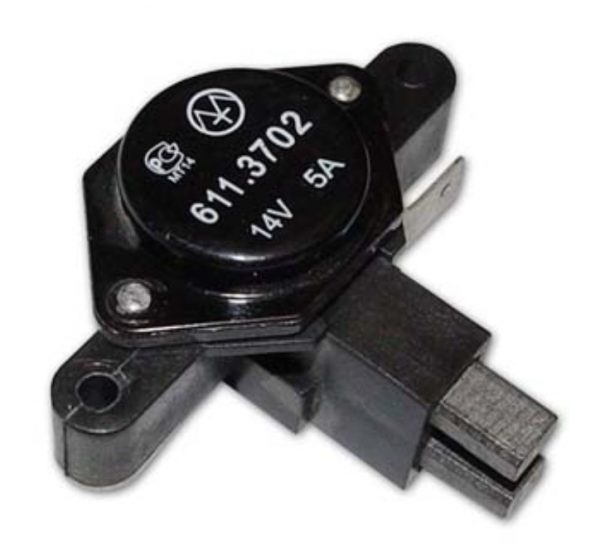

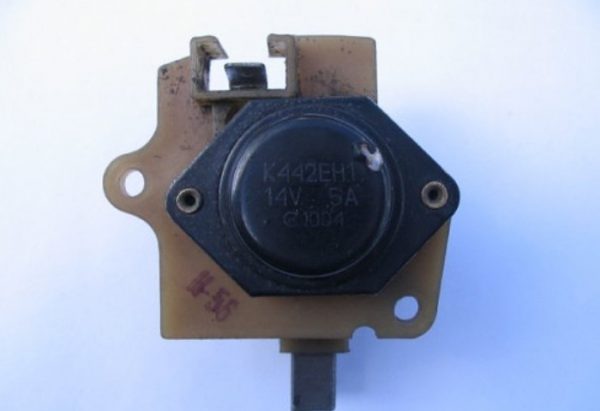

Внутренний трёхуровневый регулятор напряжения

Внутренние трёхуровневые регуляторы напряжения начали устанавливать на ВАЗ 2107 начиная с 1999 года.

Эти компактные электронные устройства встраивались непосредственно в автомобильные генераторы.

Такое техническое решение имело свои плюсы:

  • компактные размеры. На смену полупроводникам пришла электроника, так что теперь регулятор напряжения умещался на ладони;
  • надёжность. Всё просто: ломаться в электронных устройствах особо нечему. Единственная причина, из-за которой мог сгореть трёхуровневый регулятор — это короткое замыкание в бортовой сети.

Недостатки тоже имеются:

  • сложность замены. Если с внешними регуляторами особых проблем не было, то для замены внутреннего реле автовладельцу вначале надо добраться до генератора. Для этого ему придётся снять воздушный фильтр и пару воздуховодов, что требует терпения и времени;
  • сложность приобретения. Как известно, ВАЗ 2107 давно снят с производства. Так что достать новые комплектующие на «семёрку» с каждым годом становится всё сложнее. Разумеется, это правило распространяется не на все детали. Но внутренние трёхуровневые регуляторы напряжения для ВАЗ 2107 как раз входят в число деталей, найти которые сегодня не так-то просто.

Демонтаж и проверка регуляторов напряжения на ВАЗ 2107

Сначала определимся с инструментами и приборами, которые потребуются для работы. Вот они:

  • бытовой мультиметр;
  • рожковый ключ на 10;
  • отвёртка плоская;
  • отвёртка крестовая.

Последовательность работы

Если у водителя возникли подозрения о поломке регулятора напряжения, то первое, что он должен сделать — проверить напряжение, выдаваемое аккумулятором.

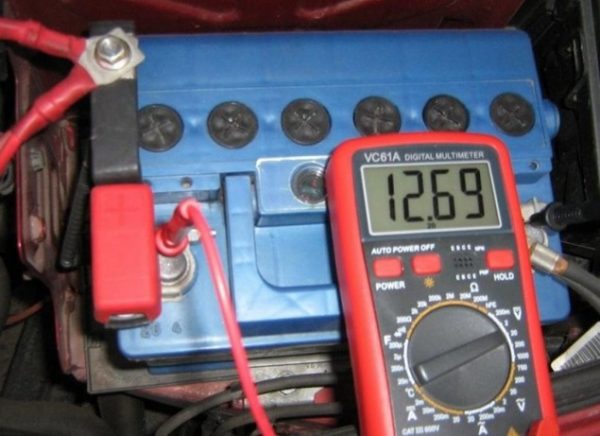

    Двигатель автомобиля глушится, открывается капот. С помощью мультиметра измеряется напряжение между аккумуляторными клеммами. Если оно упало ниже 13 вольт (или наоборот, повысилось выше 14 вольт), то это говорит о поломке регулятора.

Видео: проверяем регулятор напряжения на ВАЗ 2107

Как и любое другое устройство, регулятор напряжения может сломаться внезапно. А особенно тяжело водителю приходится, если поломка случается далеко от дома. Удивляться тут нечему: водителей, постоянно возящих с собой запасные регуляторы, ещё поискать. Но даже в такой непростой ситуации способ добраться до дома (или до ближайшего сервисного центра) всё же есть. Но быстро доехать не получится, потому что каждый час придётся лезть под капот и снимать клеммы с регулятора напряжения. А потом с помощью подходящего куска изолированного провода замыкать плюсовую клемму аккумулятора и контакт «Ш» на регуляторе. Делается это для того, чтобы заряжающий ток не превысил отметку в 25 ампер. После этого клеммы регулятора возвращаются на место, а автомобиль заводится. На нём можно ехать минут 30, при этом следует включить максимальное количество потребителей энергии — от фар до магнитолы. А через 30 минут следует опять остановиться, и снова проделать всю вышеуказанную процедуру, так как без этого аккумулятор просто перезарядится и закипит.

Итак, проверить регулятор напряжения на ВАЗ 2107 под силу даже начинающему автолюбителю. Всё, что для этого требуется — умение пользоваться мультиметром и отвёрткой. Выполнение перечисленных выше рекомендаций позволит автовладельцу сэкономить около 500 рублей. Именно столько стоит в автосервисе проверка и замена регулятора напряжения.

Реле зарядки Ваз 2107

О таком малозаметном, недорогом и надежном элементе электрической сети автомобиля, как реле регулятор напряжения ВАЗ 2107 вспоминают нечасто. Обычно ему уделяют внимание лишь после того, как аккумулятор перестает заряжаться и начинаются проблемы с заводкой двигателя. Чтобы не допускать этого, необходимо контролировать работу реле при нестабильном напряжении бортовой сети и производить замену при выявлении неисправности.

Читать еще:  Замена подшипника передней ступицы ваз 2112 видео

Функции и расположение реле зарядки ВАЗ 2107

В ранних моделях применялся внешний регулятор напряжения ВАЗ 2107, который устанавливался на левой арке в подкапотном пространстве. В более новых моделях реле стали устанавливать вместе со щеточным механизмом генератора. Независимо от места расположения и конструкции (выпускаются реле на печатных платах или в виде единого полупроводникового модуля), функции устройств одинаковы — регулировка напряжения на выходе генератора автомобиля.

Для поддержания правильного режима зарядки аккумулятора и нормального функционирования приборов бортовой сети авто напряжение на выходе генератора должно быть в пределах 13.6-14.6 вольт (лучше ближе к 14). Реле регулятора меняет напряжение в цепи возбуждения генератора в зависимости от напряжения на выходе, чтобы при любой нагрузке и оборотах он выдавал оптимальное напряжение. В случае неисправности реле зарядки ВАЗ 2107 напряжение сети может быть ниже или выше нормы. В первом случае аккумулятор будет разряжаться, во втором — закипит и может выйти из строя.

Проверка реле регулятора напряжения ВАЗ 2107

При появлении подозрений на счет неисправности следует проверить напряжение непосредственно на клеммах аккумулятора. Если напряжение ниже 13 или сильно превышает 14 вольт, причин может быть несколько:

  • неисправность реле регулятора напряжения;
  • поломка генератора;
  • плохой контакт в электрических соединениях между аккумулятором, генератором и реле.

Исправность реле зарядки ВАЗ 2107 можно проверить, отключив его от бортовой сети автомобиля. С наружным это сделать просто — достаточно снять с него пару клемм и открутить гайки крепления к кузову, используя ключ на 8. Внутреннее реле демонтировать сложнее, но операция вполне осуществима без демонтажа генератора. Для этого необходимо выкрутить пару винтов крепления реле к корпусу генератора.

[tip]Важно: перед тем, как отключать и демонтировать реле-регулятор генератора ВАЗ 2107 необходимо отключить провод массы от аккумулятора. Если этого не сделать, возможно короткое замыкание электрической сети, сопровождающееся выходом из строя предохранителей или даже выгоранием участка электропроводки.[/tip]

Причин неисправности реле три:

  • плохой контакт реле с выводами щеткодержателя (актуально для реле нового типа);
  • пробой полупроводников;
  • обрыв цепи в устройстве.

Чтобы проверить реле-регулятор ВАЗ 2107, необходим вольтметр или контрольная лампа и регулируемый источник тока напряжением 12-22 вольта.

Для проверки необходимо подключить минус источника питания к массе реле или выводу “Ш” (в зависимости от типа реле), а плюс — к выводу “В”.

Вольтметр или контрольную лампу необходимо подключить к щеткам или выходу реле. При исправном реле при подаче напряжения 12-14 вольт на выходе (щетках) должно появляться напряжение (загораться контрольная лампа). При подаче напряжения 16-22 вольт лампа должна гаснуть. Если лампа горит постоянно, то реле пробито. Если не горит независимо от входного напряжения — оборвано. В обоих случаях реле необходимо менять, так как оно не подлежит ремонту.

Важно: причиной отсутствия напряжения заряда может быть износ или “залегание” щеток генератора. Щетки должны выступать из щеточного узла не меньше, чем на 5 мм. При внешнем реле регулятора этот показатель контролируется отдельно, после разборки генератора.

Замена реле регулятора напряжения ВАЗ 2107

При поломке внешнего реле генератора ВАЗ 2107 следует заменить его на новое. Если же причина поломки кроется в щетках, замене подлежит только щеточный узел.

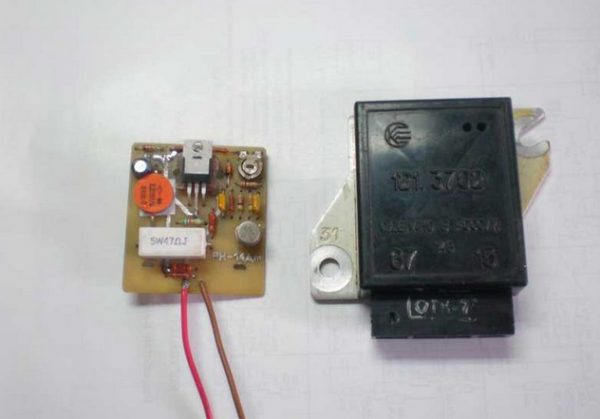

Старое внутреннее реле-регулятор можно заменить на новое “трехуровневое”, которое обеспечивает более надежную стабилизацию напряжения, учитывающую температурный режим и нагрузку на генератор.

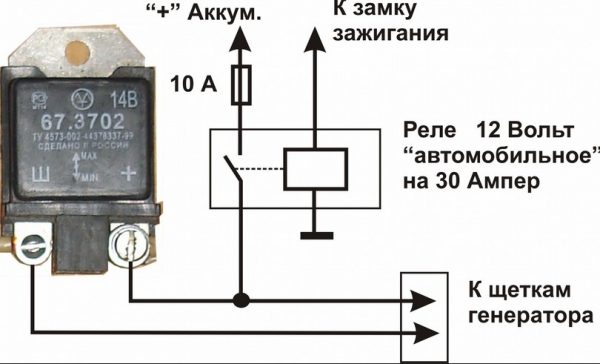

Трехуровневыми их называют из-за трех преднастроенных режимов регулировки, переключаемых вручную. Сам переключатель устанавливается отдельно от реле, в удобном для водителя и защищенном от влаги и грязи месте.

При установке нового реле-регулятора необходимо обратить особое внимание на качество электрических контактов. При необходимости необходимо почистить клеммы и гайки крепления внешнего реле к корпусу.

Во избежание короткого замыкания подключать провод массы к аккумулятору можно лишь после установки на место реле и проводов питания.

Про реле зарядки ВАЗ 2107

О том, что такое реле зарядки ВАЗ 2107, знает не каждый водитель, кроме того, об этом устройстве вспоминают крайне редко. Реле зарядки – это регулятор напряжения или «шоколадка», которые располагаются в генераторе. Уделяют внимание данной детали владельцы «семерки» только после того, как начинаются проблемы с отсутствием зарядки аккумулятора. Чтобы в один момент не пришлось заводить автомобиль «с толкача», что негативно влияет на двигатель, необходимо периодически контролировать работу реле зарядки.

Назначение реле регулятора ВАЗ 2107 инжектор и карбюратор

Основным предназначением реле регулятора напряжения на ВАЗ 2107, да и любом другом автомобиле, является поддержание стабильного и достаточного зарядного тока для бортовой сети и аккумулятора авто, а также с целью выравнивания скачков напряжения в идущих о генератора. Перепады генерируемого напряжения возникали бы, так как генератор вращается с различной частотой. Когда питание снижается ниже 12В, то аккумулятор перестает заряжаться, и вся ботовая сеть функционирует уже не на 100%. Если напряжение превышает 16 Вольт, то это может привести к закипанию аккумулятора, а также выходу из строя бортовых приборов.

Читать еще:  Пропала зарядка акб ваз 2107

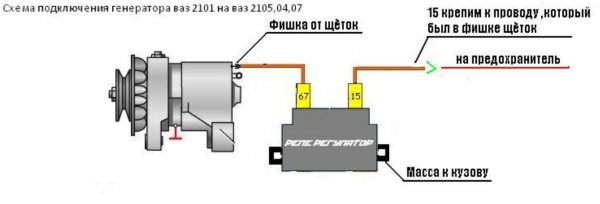

На автомобилях ВАЗ раннего производства карбюраторного типа регулятор напряжения стоит на левой арке подкапотного пространства. Такие устройства еще называются внешними, так как они устанавливались вне конструкции генератора. Если быть точнее, то в генераторе устанавливался щеточный механизм, а управление осуществляется посредством печатной платы, которая устанавливалась вне изделия.

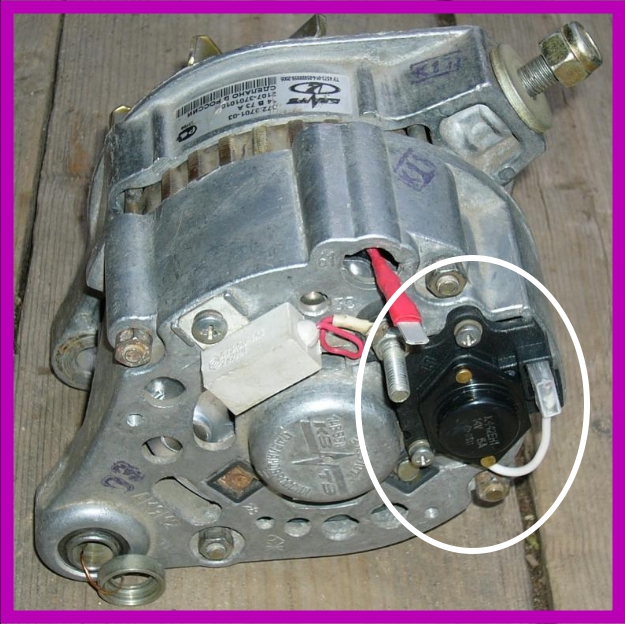

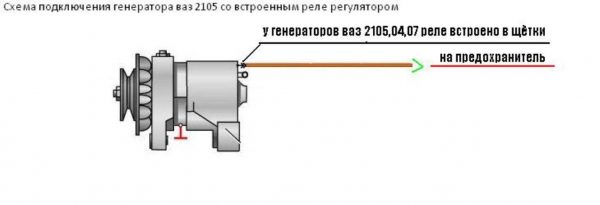

Большая часть автомобилей ВАЗ 2107 карбюраторного и инжекторного типа оснащаются генераторами со встроенными реле зарядки. Реле зарядки на таких автомобилях ВАЗ 2107 расположено непосредственно в противоположной от шкива стороне генератора.

Для поддержания приемлемого заряда аккумулятора требуется, чтобы генератор выдавал питание от 13,6 до 14,6 Вольт. Схема регулировки напряжения осуществляется за счет электросхемы, которая располагается на печатной плате(шоколадка) или в виде единого полупроводникового модуля(таблетки) со щетками. Релюшка, находящаяся внутри генератора, как правило не способна адекватно реагировать на температуру окружающей среды, из-за своего расположения близко к работающему двигателю. Встроенное реле иногда заменяют на трехуровневый регулятор напряжения, что обусловлено большей эффективностью изделия за счет ручной корректировки выдаваемого напряжения.

Как проверить реле зарядки на ВАЗ 2107

Если возникают подозрения на неисправную работу реле регулятора напряжения, то первоначально необходимо проверить напряжение на клеммах АКБ при заведенном авто. Питание должно быть не ниже 13 и не выше 14,6 Вольт. Причины такого повышенного или пониженного напряжения могут быть вызваны следующими факторами:

  • неисправность регулятора зарядки;
  • выход из строя самого генератора;
  • отсутствие контакта в электрических соединениях аккумулятора или генератора.

Для проверки исправности шоколадки, необходимо ее демонтировать с генератора. Сделать это нужно путем вывинчивания двух болтов.

Важно знать! Перед тем как приступать к извлечению устройства, не забудьте откинуть клемму «минус» от аккумулятора.

Чтобы проверить исправность изделия, необходимо подключить вольтметр или контрольную лампу, а также регулируемый источник питания на 12-22 Вольта. Можно использовать блок питания с переменным резистором. Контрольная проверка реле регулятора осуществляется путем подключения к массе или выводу «Ш» провода минус от регулируемого источника. К выводу «В» требуется подключить плюсовой провод источника питания. Вольтметр или лампа подключается к щеткам или выводу реле. Если же изделие исправное, то при подаче на него напряжения от 12 до 14 Вольт будет загораться лампочка или вольтметр покажет аналогичные значения. Если подать питание выше 16 Вольт, то лампочка должна погаснуть. В случае постоянного свечения лампочки можно судить о том, что изделие пробито. Отсутствие свечения лампочки свидетельствует об обрыве в реле. Регулятор в обоих случаях ремонту не подлежит, поэтому его требуется поменять.

Каким же способом проверить изделие на исправность, не снимая его с машины? Для этого необходимо подключить к клеммам аккумулятора вольтметр, после чего завести двигатель. Если показания вольтметра ниже 12,7В или выше 14,6В, то вероятность выхода из строя шоколадки равна 95%. Замените изделие на новое, после чего проверьте напряжение.

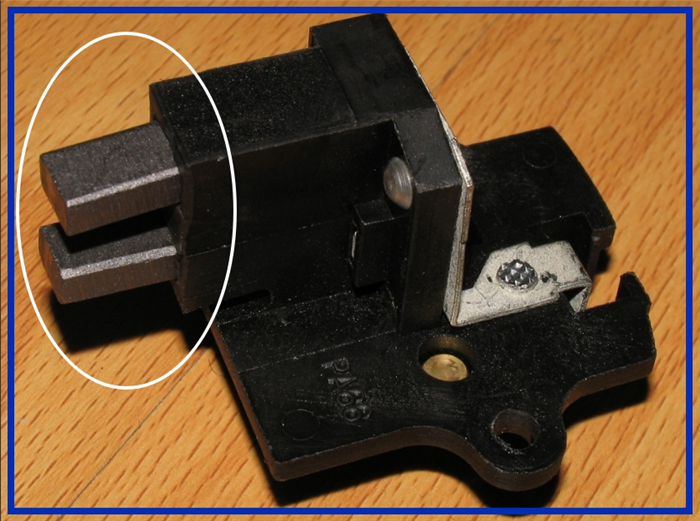

Важно обратить внимание на щетки изделия, которые должны выступать из щеточного узла на расстояние не меньше, чем 5 мм. Если щетки стерты, то щеточный узел нужно заменить.

Замена изделия

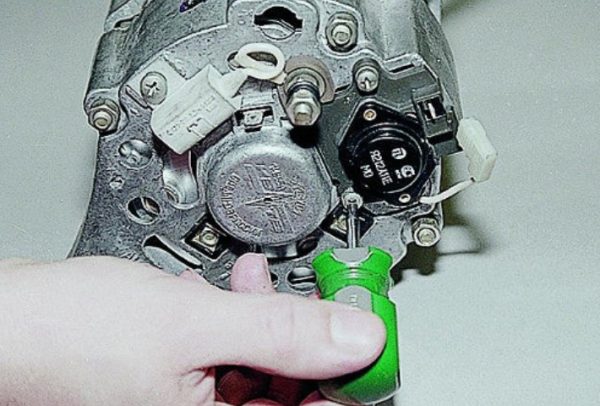

Замена регулятора напряжения на ВАЗ 2107 осуществляется очень просто. Для этого нужно вывинтить два болтика при помощи отвертки или ключа, что зависит от модели генератора, после чего отсоединить клемму, а затем извлечь саму деталь, которая имеет вид, представленный на фото ниже.

Заменить регулятор напряжения достаточно легко, при этом даже нет необходимости снимать генератор. Перед проведением работ обязательно нужно откинуть клемму «минус» от аккумулятора, чтобы избежать возникновения короткого замыкания.

Заменить изделие можно на аналогичное, но рекомендуется воспользоваться трехуровневым регулятором. Он позволяет обеспечить более надежную стабилизацию, и три уровня выходного напряжения регулируемых.

Щеточный механизм устанавливается на место штатного реле, а коробочка с платой и переключателем на три положения закрепляется в любом месте подкапотного пространства, но обязательно с наличием массы на стяжном болту. После замены следует установить переключатель в соответствующее положение, в зависимости от температурных условий.
