Охлаждение карбюратора ваз 21093

Содержание

Ваз 2109 циркуляция охлаждающей жидкости

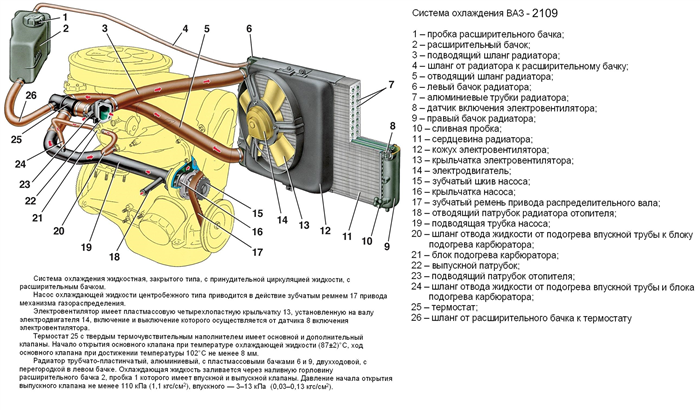

Система охлаждения двигателя – важный конструктивный элемент автомобиля. Ее неисправность приводит к плохому прогреву двигателя до требуемой температуры, что становится причиной плохой работы печки, потери мощности и снижения ресурса силового агрегата. С другой стороны, система двигателя может перегреваться, что провоцирует поломку цилиндро-поршневой группы.

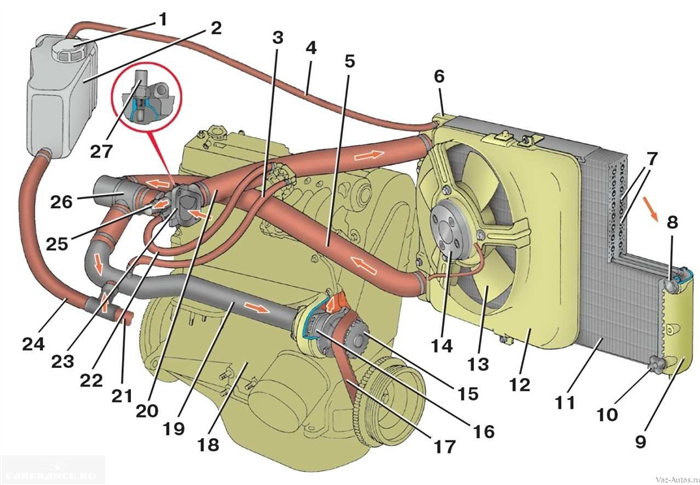

1 – элемент в виде пробки для бака расширения; 2 – бак для расширения; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – датчик температуры охлаждающей жидкости; 28 – датчик указателя уровня охлаждающей жидкости.

Система охлаждения ваз 21093,2109,21099 выполняет отбор тепла от подверженных нагреву деталей двигателя, путем принудительной циркуляции. А инжектор дозирует поступление топлива. Конструктивно система охлаждения ваз инжектор состоит из:

  1. насос охлаждающего вещества,
  2. моноблочный термостат,
  3. электровентилятор обдува радиатора,
  4. радиатор с бачком расширения,
  5. трубопроводы, патрубки, сливные пробки.

Как работает система охлаждения ваз 21093,2109,21099

Привод насоса охлаждения работает от ремня ГРМ. Общий объем системы, включая печку, равен – 7,8 л. Контроль температуры выполняется с помощью датчика, установленного на рубашку блока цилиндров. Указатель температуры выводится на панель приборов.

В процессе работы двигателя ваз жидкость с рубашки блока переходит в радиатор (где происходит отбор тепла) или в термостат (короткий контур – для прогрева мотора). Далее, жидкость нагнетается насосом в рубашку охлаждения силового агрегата ваз инжектор. По трубопроводам обеспечивается циркуляция и подогрев топливной смеси во впускном коллекторе и зоне дроссельной заслонки.

Система охлаждения с помощью патрубков сообщается с радиатором печки салона ваз 21093,2109,21099. Насос охлаждающей жидкости центробежный. Система оборудована разборным трубчато пластинчатым радиатором с пластиковыми баками.

Внутренняя поверхность радиатора увеличена путем применения алюминиевых трубок и охлаждающих пластин, он не имеет заливного отверстия, долив выполняется в расширительный бачок. В котором также установлен датчик включения электровентилятора. Бачок имеет пробку заливной горловины с клапанами (впускной и выпускной). Для слива жидкости охлаждения из системы откручивают сливные пробки бачка, блока цилиндров, радиатора.

Особенности работы вентилятора и термостата ваз 21093, 2109, 21099

Электровентилятор включает в себя электродвигатель и четырех лопастную крыльчатку, лопасти которой имеют переменный угол наклона и шаг для снижения уровня шума. Для повышения КПД система вентилятора ваз оборудована кожухом, прикрепленным на кронштейнах.

Электровентилятор монтируется на резиновых втулках. Срабатывание вентилятора происходит благодаря сигналу датчика, установленного в бачок радиатора. При этом величина температуры замыкания контактов примерно 99’С, а отключения вентилятора 94’С.

Термостат системы обеспечивает первоочередной прогрев двигателя и регулирует тепловой режим. Оптимальная величина температуры охлаждающей жидкости – в пределах 90-98’С. Термостат включает корпус и крышку, завальцованых совместно с клапаном.

Особенности системы охлаждения ваз инжектор

Охлаждение в автомобилях 21093,2109,21099 жидкостное, но нужно понимать что радиатор охлаждается потоком набегающего воздуха и вентилятором, который повышает интенсивность охлаждения. Также часть тепла отводится радиатором отопителя салона автомобиля в при низких температурах.

Расширительный бачок предназначен для компенсации объема жидкости при нагревании, для долива и контроля уровня тосола.

Система термостата обеспечивает регулировку температурного режима, предварительный прогрев двигателя ваз, первоначальный подогрев салона зимой и только потом обеспечивает включение большого контура охлаждения.

Датчик температуры обеспечивает управление системой охлаждения, позволяет контролировать температуру двигателя и регулируют работу вентилятора.

Весь цикл работы системы охлаждения контролируется с помощью системы управления силовым агрегатом, учитывающей все температурные параметры. Она определяет оптимальные условия включения и время работы конструктивных элементов системы.

Читать еще:  Ваз 2114 минус 2 витка

Диагностика системы охлаждения двигателя ваз 21093, 2109, 21099 и определение неисправностей

В случае возникновения проблем, связанных с системой охлаждения двигателя, следует определять причины начиная с наиболее вероятных и простых:

  • Наличие утечки охлаждающей жидкости – для начала проверяют уровень жидкости в системе. В автомобилях 21093,2109,21099 это выполняется по индикатору уровня или при осмотре расширительного бачка.
  • Если уровень поменялся, то осмотрите моторный отсек на наличие подтеков. Как правило, основные причины: изношенные патрубки и хомуты, поврежденный радиатор охлаждения мотора или печки.
  • В случае перепадов струи в бачке при 3000об/мин. Необходимо выполнить проверку циркуляции жидкости. Для этого отворачивается крышка расширительного бачка и определяется равномерность поступления тосола. Причинами плохой циркуляции может оказаться забитая система или неисправность циркуляционного насоса.

Причины перегрева двигателя ваз

  1. Неисправный термостат может вызывать перегрев двигателя. Если на прогретом моторе верхний патрубок – горячий, а нижний холодный, – термостат заклинило и тосол проходит только по малому кругу. Или же термостат будет включать только большой круг, что не позволит мотору ваз прогреваться до необходимой рабочей температуры. В таком случае термостат следует заменить.
  2. Еще одной причиной чрезмерного нагрева двигателя может быть завоздушивание системы охлаждения, в таком случае систему нужно продавить и устранить воздух со всех полостей.
  3. При высокой температуре не включается вентилятор – проблемы с датчиком температуры, реле вентилятора или с жгутом проводов к нему.
  4. Иногда забиваются соты радиатора, что резко снижает интенсивность теплообмена. Необходимо произвести дательную чистку радиатора, ее нужно выполнять аккуратно, во избежание повреждения сот.

Вот основные причины, которые влияют на качественную работу системы охлаждения двигателя ваз 21093,2109,21099, с их помощью можно определить и устранить неисправности, обеспечив надежную и долговечную работу мотора.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Справка: система охлаждения двигателя 21083 (2108, 21081)

Справочная информация по системе охлаждения двигателя 21083 (2108, 21081) автомобилей ВАЗ 21083, 21093, 21099.

Система охлаждения двигателя 21083 жидкостная, закрытого типа с принудительной циркуляцией охлаждающей жидкости и расширительным бачком. Циркуляцию обеспечивает центробежный насос (помпа) установленный в блоке цилиндров с приводом от шкива коленчатого вала через зубчатый ремень ГРМ.

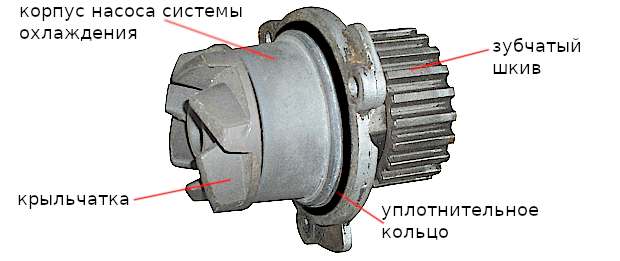

Помпа — центробежный насос системы охлаждающей жидкости

В зависимости от прогрева двигателя охлаждающая жидкость (ОЖ) может циркулировать либо по малому кругу, либо по большому (включающему в себя радиатор). Управляет направлением потока жидкости термостат. На холодном двигателе ОЖ циркулирует через его перепускной клапан (малый круг), по мере прогрева (от 87ºС)открывается основной клапан и жидкость поступает в радиатор (большой круг), где охлаждается набегающим потоком воздуха.

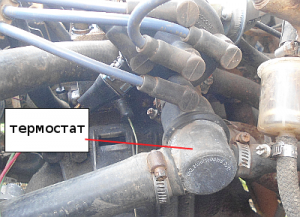

Проверка термостата

Для интенсивного охлаждения ОЖ и поддержания оптимальной рабочей температуры двигателя служит установленный в передней части автомобиля радиатор системы охлаждения. В случае излишнего перегрева ОЖ для дополнительного охлаждения включается его электровентилятор.

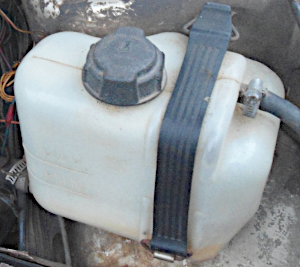

Для компенсации теплового расширения охлаждающей жидкости в систему установлен расширительный бачок. На нем так же имеются метки максимума и минимума по которым контролируется объем жидкости.

В крышке расширительного бачка имеются предохранительные клапаны. Выпускной сбрасывает давление в системе при его превышении, впускной служит для компенсации снижения ее объема при остывании двигателя.

Пробка расширительного бачка системы охлаждения двигателя автомобилей ВАЗ 2108, 2109, 21099

Данные для контроля, обслуживания, регулировки и ремонта системы охлаждения двигателя 21083

Объем охлаждающей жидкости в системе охлаждения двигателя 21083: 7,8 литра

Температура начала открытия основного клапана термостата: 85-89ºС

Температура полного открытия основного клапана термостата: 102ºС

Давление открытия выпускного клапана пробки расширительного бачка: 110-150 кПа

Давление открытия впускного клапана пробки расширительного бачка: 3-13 кПа

Рабочая температура в системе охлаждения двигателя 21083 (прогретый двигатель при температуре окружающего воздуха 20-30º С, при движении полностью нагруженного автомобиля с постоянной скоростью 80 км/ч): 95ºС

Моменты затяжки резьбовых соединений

Датчик указателя температуры охлаждающей жидкости (резьба М14х1,5): 24-27 Н.м (2,5-2,8 кгс.м)

Болты крепления насоса охлаждающей жидкости (помпы) (резьба М6х1,5): 7,6-8,0 Н.м (0,8-0,8 кгс.м)

Гайки крепления патрубка термостата (резьба М8х1,5): 16,0-22,6 Н.м (1,6-2,3 кгс.м)

Болты крепления фланца трубы системы охлаждения к блоку цилиндров (резьба М6х1,5): 4,2-5,2 Н.м (0,4-0,5 кгс.м)

Болты крепления вспомогательных элементов двигателя (резьба М6х1,5): 6,7-8,2 Н.м (0,7-0,8 кгс.м)

Примечания и дополнения

На двигателе 21083 с карбюратором Солекс в систему охлаждения включен блок подогрева карбюратора, который позволяет улучшить запуск двигателя в холодную за счет прогрева блока дроссельных заслонок.

Еще статьи по системе охлаждения двигателя 21083

Добавить комментарий Отменить ответ

Навигация по записям

Искать информацию

Наш канал TWOKARBURATORS в Яндекс Дзен — вопросы и ответы по самостоятельному ремонту автомобиля.
Читайте и подписывайтесь на новые статьи.

Устройство системы охлаждения ВАЗ 21099

Если в конструкции любого двигателя внутреннего сгорания не предусмотреть отведение тепла от нагревающихся деталей, то он не проработает и четверти часа.

Система охлаждения двигателя ВАЗ 21099 типична для современных автомобилей – она жидкостная, закрытого типа, с принудительной циркуляцией. Машины этой модели оснащались как карбюраторными, так и инжекторными моторами. Рассмотрим сначала устройство системы охлаждения ВАЗ 21099 с карбюраторным двигателем, после чего останется только отметить незначительные изменения, привнесённые в неё на инжекторном моторе.

Читать еще:  Как крепится защита на ваз 2114

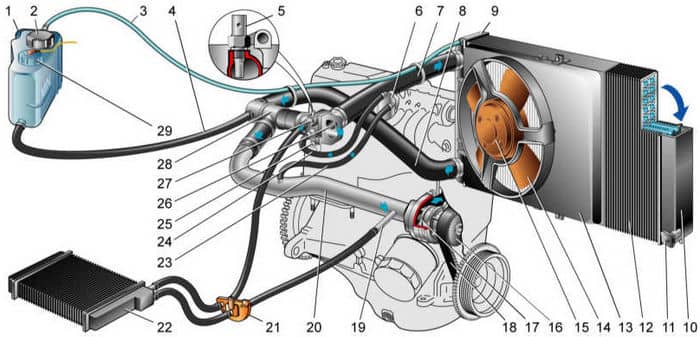

Устройство системы охлаждения ВАЗ 21099 Карбюраторного двигателя

Итак, Вы запустили холодный мотор. Топливо, сгорая, нагревает цилиндры двигателя и камеры сгорания ГБЦ. Как головка, так и блок пронизаны сетью каналов, заполненных охлаждающей жидкостью (ТОСОЛом).

Циркуляцию ОЖ обеспечивает насос 17 («помпа»), приводимый в действие ремнём ГРМ. Нагретый ТОСОЛ выводится из ГБЦ через выходной патрубок 25, соединённый с ней каналом и через помпу снова попадает в блок. При этом, если открыт кран отопителя 21, жидкость прогревает (охлаждаясь сама) радиатор печки 22. И так по кругу, называемому малым.

При увеличении температуры ОЖ открывается клапан термостата 29 и ТОСОЛ начинает двигаться уже через радиатор 12 (по большому кругу).

Так как ТОСОЛ значительно увеличивается в объёме при нагреве, то нужно компенсировать недостаток пространства. Для этого есть расширительный бачок 1. Если бы его не было в системе, то в результате избыточного давления, как минимум, сорвало бы со штуцеров патрубки отопителя или радиатора.

Контролирует давление в системе клапан крышки расширительного бачка 2, предотвращая как потери жидкости, так и её преждевременное закипание.

Если температура жидкости поднимается до 99 о С, замыкаются контакты датчика 9 и включается электровентилятор 15 радиатора. С 1998 года датчики выпускаются с усиленными контактами, поэтому включение вентилятора происходит без дополнительного реле в монтажном блоке.

Для контроля температуры в ГБЦ вкручивается датчик температуры 28, сигнал от которого выводится на указатель в приборном щитке.

Для подогрева карбюратора от впускной трубы отводится шланг 23.

Отличительные особенности системы охлаждения 8-миклапанного инжекторного двигателя

Их немного (на рисунке отмечены жёлтыми стрелками):

  • в выпускной патрубок ГБЦ 26 установлен дополнительный датчик температуры 5, сигнал от которого подаётся на ЭБУ двигателя. Поэтому отсутствует датчик включения электровентилятора – сигнал о подаче на него питания подаёт контроллер;
  • в расширительном бачке установлен датчик контроля уровня ОЖ 29;
  • шланг 23 от подводящей трубы помпы подогревает не карбюратор, а корпус дроссельной заслонки.

Несмотря на столь незначительные отличия, первые владельцы инжекторных «девяносто девятых» недоумевали, как поломка термостата или датчика температуры связана с увеличившимся расходом топлива. Объясняется это тем, что в ответ на неверный сигнал о температуре ЭБУ мог увеличить время открытия форсунок – как на холодном моторе. По аналогии с карбюратором это похоже на езду с «выдернутым подсосом».

Неисправности системы охлаждения ВАЗ 21099 и их причины

Неэффективная работа системы отвода тепла, следствием которой становится перегрев мотора, вызывается:

  • ухудшением теплообмена;
  • нарушением циркуляции ОЖ.

Недостаточное охлаждение радиатора

Плохой теплообмен связан с налётом из грязи, постепенно образующемся на внутренней стороне трубок. Происходит это по причине несвоевременной замены ОЖ, а также из-за низкого её качества. Грязь в трубопроводах уменьшает и их пропускную способность.

Забитые грязью ячейки, образованные пластинами радиатора, также

Изнутри систему можно промыть специальными средствами, без демонтажа её элементов, ячейки снятого с машины радиатора очищаются струёй воды и сжатым воздухом.

Нарушение или отсутствие циркуляции ОЖ

Самая распространённая поломка – заклинивание клапана термостата. Если это происходит, то ТОСОЛу преграждается путь к радиатору – либо полностью, либо частично, в результате чего жидкость циркулирует преимущественно по малому кругу. Вышедший из строя термостат ремонту не подлежит и заменяется новым.

Иногда проблемы возникают из-за паровоздушных пробок, которые образуются из-за подсоса воздуха в трубопроводы через неплотные соединения во время остывания мотора.

Воздух выводится через наиболее высокую точку – через шланги подогрева карбюратора или дроссельного патрубка.

И, наконец, отсутствие циркуляции может быть связано с поломкой помпы – разрушением или проворачиванием относительно вала её крыльчатки. Ремонт насоса – дело неблагодарное, поэтому он подлежит замене.

Как правильно настроить карбюратор ВАЗ-2109

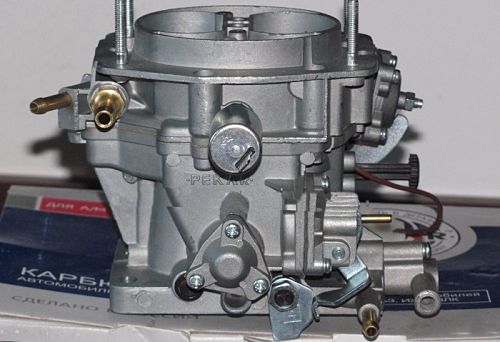

Основное количество автомобилей ВАЗ семейства «Самара», и частности ВАЗ-2109, с конвейера шли с карбюраторной системой питания, и только позже небольшая серия получила инжекторы. Карбюраторная система обладает простой конструкцией и достаточно надежна, но основной ее составной элемент – карбюратор требует периодической регулировки. ВАЗ-2109 и иные модели семейства комплектовались карбюраторами «Солекс», отличающиеся сравнительно простой технологией регулировок, выполнить которые может каждый автолюбитель.

Основных настроек карбюратора две – уровня топлива в поплавковых камерах и оборотов двигателя на холостом ходу (ХХ). Эти регулировочные работы проводят при нестабильности работы мотора на холостом ходу и еще при проявлении определенных симптомов неправильной работы системы питания:

Эти проблемы указывают на то, что уровень топлива в камере не в норме.

Установка уровня топлива

Регулировка количества топлива в камерах карбюраторов «Солекс» — процедура простая и не требует наличия специализированного оснащения. Хотя в заводских условиях эту регулировку выполняют при помощи специального шаблона, который упрощает и ускоряет работу. Но в домашних условиях можно обойтись и без этого шаблона.
Для самостоятельного выполнения регулировочных работ нужны:

  • отвертки (крестовую, плоскую);
  • линейка (лучше штангенциркуль);
  • круглый пруток диаметром 2 мм (подойдет проволока или сверло).
Читать еще:  Ваз 2109 с бамперами от ваз 2114

С таким оснащением можно быстро выполнить все работы.

Рекомендуемый метод

Технология регулировки уровня включает в себя ряд этапов:

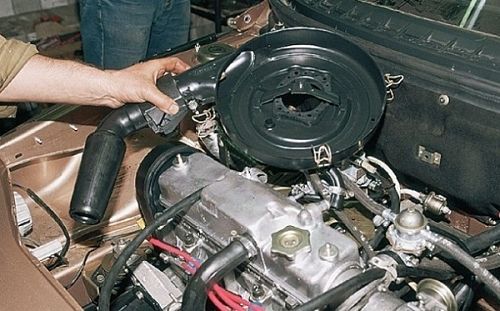

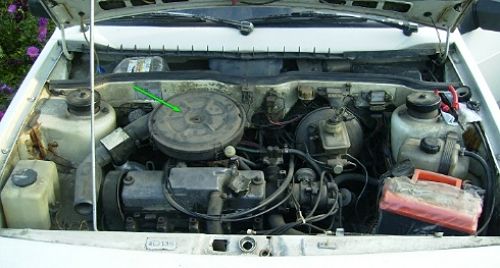

  1. Демонтируем корпус воздушного фильтрующего элемента. Для этого выкручиваем крепежную гайку крышки корпуса, отщелкиваем фиксаторы, снимаем крышку, достаем фильтр и скручиваем 4 гайки, фиксирующие корпус на карбюраторе.
  2. Приподнимаем корпус, отсоединяем резиновые патрубки. Убираем корпус в сторону.
  3. Ослабляем хомуты крепления топливных патрубков, подходящих к карбюратору, и отсоединяем их.
  4. Снимаем провод, подходящий к электромагнитному клапану холостого хода;
  5. Отсоединяем приводной тросик воздушной заслонки (рукоятки «подсоса»);

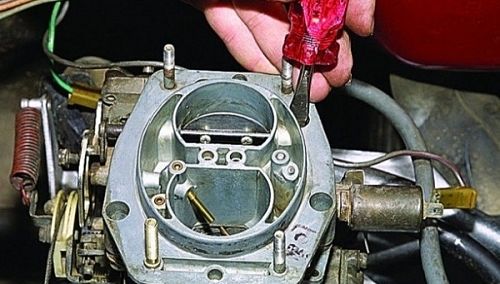

  6. Выкручиваем 5 винтов, фиксирующих карбюраторную крышку;

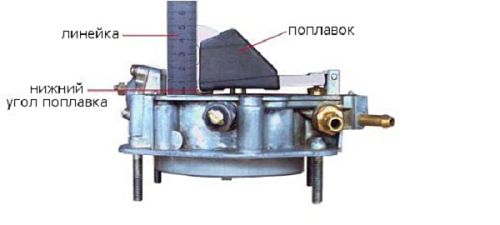

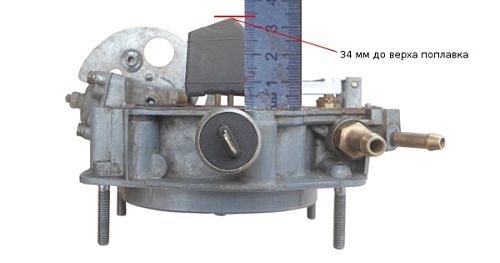

  7. Демонтировав крышку, сразу определяем уровень топлива в камерах, опустив в одну из них до упора линейку или штангенциркуль (используя его глубиномер). Если замер показывает уровень 25-26 мм – он соответствует норме и настройка не требуется;

В случае, когда количество топлива в камере ниже или выше нормы, выполняем визуальный осмотр и ряд замеров на поплавках, если нужно — корректируем их положение.

Для проведения регулировочных работ кладем снятую карбюраторную крышку на ровную горизонтальную поверхность поплавками вверх.

Сначала смотрим сверху на положение элементов. Внешние боковые поверхности поплавков параллельны специальным оттискам на прокладке. Отклонения могут стать причиной касания поплавков о прилегающие элементы и поверхности, из-за чего уровень топлива не соответствует норме. При надобности регулируем положение поплавков путем подгибания их рычагов крепления.

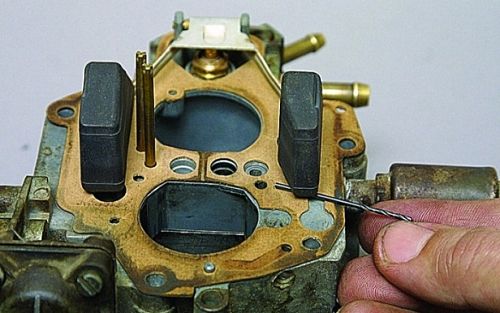

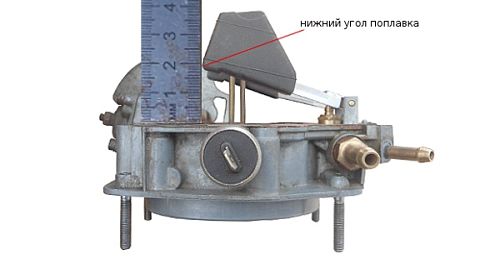

Следующий этап – замер зазора между поплавками и прокладкой. Здесь пригодится пруток диаметром 2 мм — столько должен составлять указанный зазор.

Если он не соответствует, подгибаем язычок поплавков, которым они воздействуют на запорную иглу. После этой регулировки проверяем общую высоту поплавков, которая в норме составляет 34 мм. Если это не так, снова проверяем зазор, при надобности корректируем его и снова замеряем высоту.

Последний этап настройки — определение рабочего хода поплавков. Для этого ставим штангенциркуль возле поплавка, отмечаем расстояние от его нижнего угла до поверхности крышки, после этого рукой приподнимаем поплавок и отмечаем, где оказался нижний угол.

Нормальным считается рабочий ход в 15 мм, если он отличается – регулируем путем подгибания язычка.

Альтернативный способ

Существует более простой метод определения правильности положения поплавков, не требующий проведения замеров.

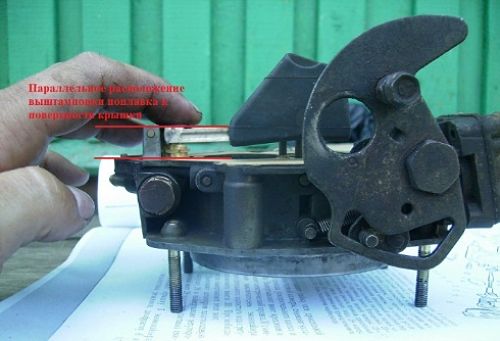

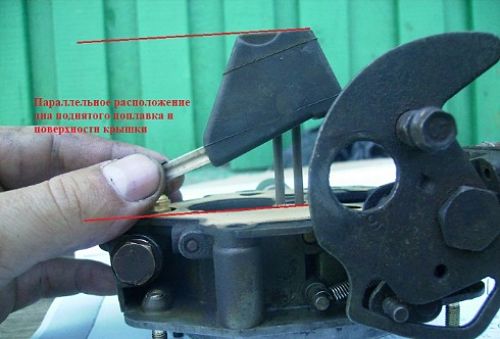

Положите крышку карбюратора на ровный стол и посмотрите на выштамповки, сделанные на боковых поверхностях. При нормально отрегулированном положении поплавков эти полоски параллельны крышке.

Затем поднимаем поплавки вверх и смотрим на их дно, которое после поднятия должно расположиться параллельно поверхности крышки. При надобности корректируем положение поплавков подгибанием язычка.

После регулировочных работ собираем карбюратор.

Регулировка холостого хода

Вторая настройка карбюратора ВАЗ-2109 – оборотов холостого хода, бывает частичной и полной. Первая для незначительной корректировки оборотов, вторая – с регулировкой количества воздуха (установка выбросов СО в выхлопных газах).

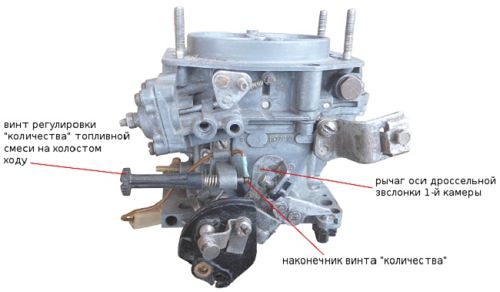

Частичная корректировка выполняется с помощью винта «количества» топливовоздушной смеси. Этим винтом производится установка угла открытия дроссельных заслонок, что обеспечивает поступление топливовоздушной смеси в цилиндры при отпущенной педали акселератора. Винт «количества» упирается в рычаг управления дроссельными заслонками и при ввинчивании он выталкивает рычаг, из-за чего заслонки приоткрываются.

Частичная настройка холостого хода выполняется на прогретом моторе и с созданием нагрузки на бортовую сеть авто, путем включения дальнего света фар и отопителя салона на полную мощность.
Корректировка осуществляется на заведенном моторе путем вкручивания/выкручивания винта «количества» до тех пор, пока не установятся оптимальные обороты холостого хода, которые для ВАЗ-2109 составляют 800-900 об/мин (отследить это можно по штатному или подключаемому тахометру).

Если установить необходимые обороты не удается или на них мотор работает неустойчиво, осуществляется полная регулировка, которая производится двумя винтами – «количества» и «качества».

Алгоритм этой регулировки состоит из таких этапов:

  1. Прогреваем мотор, после чего глушим;
  2. Отыскиваем винт качества (может быть закрыт заглушкой, которую придется извлечь), заворачиваем его до упора, а после откручиваем на 3-4 полных оборота;
  3. Заводим мотор, включаем электропотребители (освещение и печку), чтобы создать нагрузку в бортовой сети;
  4. Вращая винт «количества», добиваемся на тахометре 700-800 об/мин;
  5. Вращая винт «качества» ставим максимально возможные обороты (они будут повышаться до определенного уровня, а после перестанут. Момент прекращения повышения оборотов и считается максимальным);
  6. Выставляем винтом «количества» 900 об/мин;
  7. Винтом «качества» понижаем их до 800 об/мин;
  8. Медленно заворачиваем винт «качества», пока в работе силовой установки не появятся перебои, после чего отворачиваем его обратно на 1 оборот;
  9. Корректируем обороты винтом «количества», доведя их до нормального показателя – 800-900 об/мин;

После регулировочных операций проверяем правильность их проведения. Делается это путем резкого нажатия на педаль газа с последующим быстрым отпусканием. При правильно настроенном карбюраторе двигатель должен быстро реагировать на нажатие, без всяких провалов и заминок. А после отпускания педали обороты снизятся до уровня холостого хода, без просадок или проявления неустойчивости работы мотора.

Видео: КАК ПРАВИЛЬНО НАСТРОИТЬ УРОВЕНЬ ТОПЛИВА
