Предохранитель прикуривателя шевроле орландо

Содержание

Схема предохранителей и реле шевроле орландо

Chevrolet Orlando – семейный автомобиль выполненный на платформе общей с шевроле круз. Продавался в 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 годах. Мы представляем информацию о схемах предохранителей шевроле орландо и полным описанием всех блоков. Покажем какой предохранитель отвечает за прикуриватель и как его поменять.

Предохранители под капотом

Главный блок с реле с и предохранителями

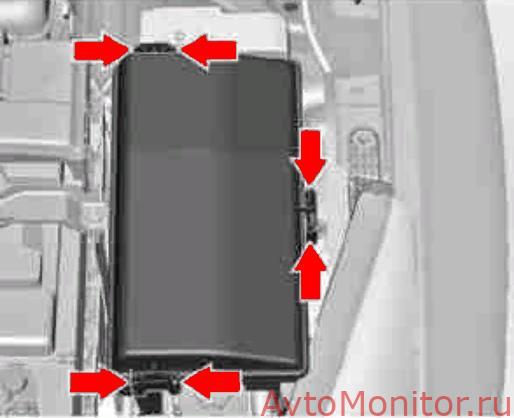

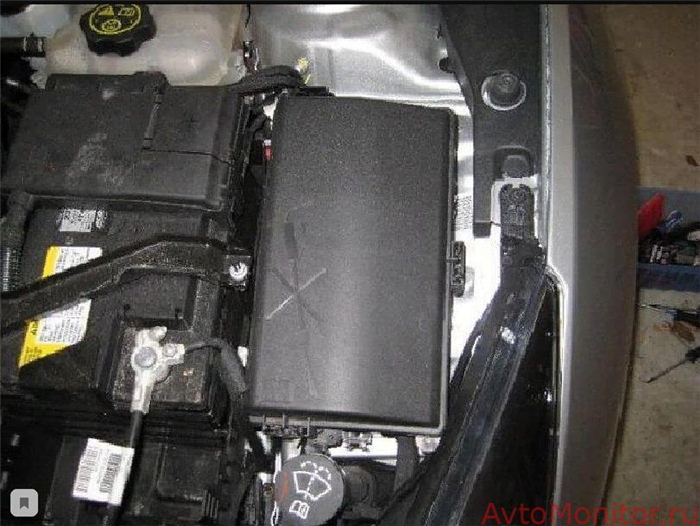

Он расположен в левой части моторного отсека, рядом с аккумуляторном. Для доступа надо отодвинуть 3 защёлки на крышке и убрать её.

Возможны изменения либо отличия в данном материале и вашем автомобиле. При осмотре блока предохранителей обратите внимание на маркировочную таблицу на обратной стороне защитной крышки.

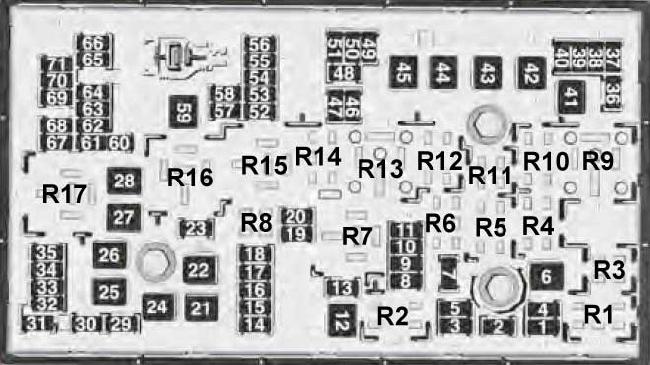

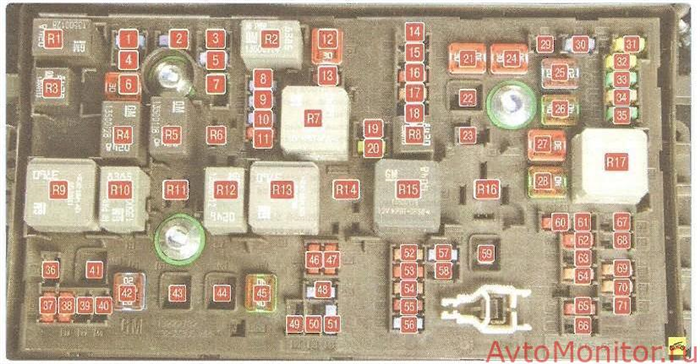

Схема

Описание

Блок с плавкими предохранителями высокой мощности

Он расположен на крышке аккумуляторной батареи.

Схема

Расшифровка

Дополнительный блок с реле

В зависимости от комплектации возможно наличие отдельно располагающегося блока с реле под капотом.

  1. Реле низкой скорости вентилятора системы охлаждения;
  2. Реле низкой скорости вентилятора системы охлаждения;
  3. Реле регулировки скорости вентилятора охлаждения.

Блок с предохранителями в салоне орландо

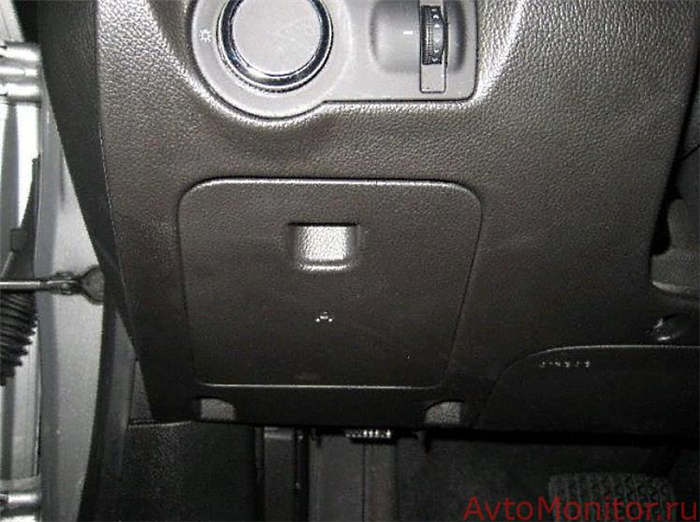

Он расположен за перчаточным ящиком в приборной панели.

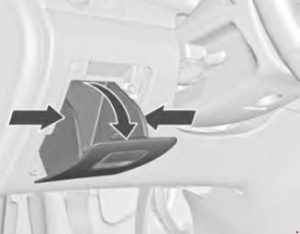

Для доступа надо сжать с боковых сторон, а потом потянуть, приподняв его вверх.

Предохранители Chevrolet Cruze

Современные автомобили – относительно надежные и безопасные. Они создаются исходя из учета максимального срока беспроблемной эксплуатации. Однако бывают случаи, когда чувствительная электроника подводит, выходя из строя в самый неподходящий момент.

Предохранители автомобиля Chevrolet Cruze не относятся к категории проблемных частей. Но ввиду различных причин поломки все же случаются. Это может произойти как по вине короткого замыкания, так и по неопытности или неграмотности владельца.

Далее рассмотрим, где находятся основные предохранители на автомобиле Chevrolet Cruze, а также какой за что отвечает.

Блоки с предохранителями и реле в моторном отсеке

Основная часть предохранительных элементов на автомобиле Chevrolet Cruze располагается в моторном отсеке.

В зависимости от модификаций, насчитывается всего три блока, которые отвечают за разные части электронной схемы транспортного средства.

Примечание. Прежде чем выполнить замену элемента, необходимо удостовериться в исправности узла, за который отвечает элемент. Если после замены деталь снова перегорает, машину нужно отогнать в сервисный центр для тщательной диагностики.

Читать еще:  Панель приборов нива шевроле фото

Запрещено менять номинал плавкого предохранителя на более высокий или вставлять в гнездо перемычки «паучки» (счалки из меди, стали) – это может спровоцировать пожар проводки, привести к необратимым последствиям.

Главный блок с реле и предохранителями

Главный блок предохранителей автомобиля Chevrolet Cruze находится в промежутке между аккумуляторной батареей и левым крылом. Найти его можно по квадратной пластиковой крышке, закрытой на три защелки.

Открыв защитную панель, можно обнаружить полный набор сегментов различного ампеража и назначения.

С обратной стороны блока нанесена схема расположения предохранителей и реле. Также здесь имеется специальный пинцет для облегчения процедуры извлечения и замены.

Важно! Вынимать сегменты руками, раскачивая их, категорически запрещается. Есть возможность повредить хрупкие ножки деталей.

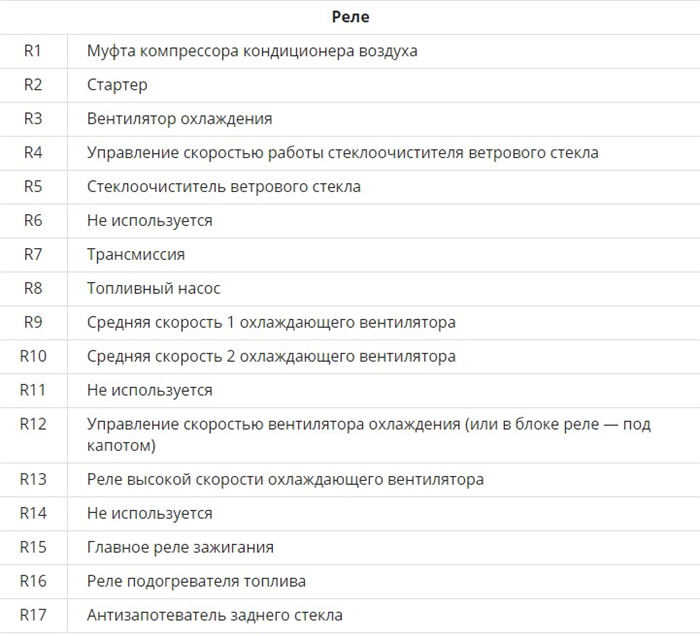

Список элементов и их соответствие аппаратуре:

Блок с плавкими предохранителями высокой мощности

Данный узел располагается на крышке аккумуляторной батареи и служит для защиты особо нагруженных узлов.

Принципиальное обозначение предохранителей выглядит таким образом:

Схема:

Расшифровка:

Дополнительный блок с реле

Третий монтажный блок находится рядом с основными узлами и является вспомогательным. Наличие узла условно-зависимо от комплектации, панель может отсутствовать в конструкции автомобиля.

Однако в топовых сборках здесь все же находится три важных реле, о которых необходимо знать.

  1. Средняя скорость вращения вентилятора, системы принудительного охлаждения двигателя.
  2. Регулировка частоты вращения вентилятора принудительного охлаждения.
  3. Средняя скорость вращения вентилятора, системы принудительного охлаждения двигателя.

Блок с предохранителями в салоне

Примечание. Предохранитель прикуривателя на данной схеме расположен на 6 месте.

Процесс снятия и замены

Бывают случаи, когда после замены определенного элемента поломка не решается. Даже после полного обслуживания предполагаемого места дисфункции остается неисправность. В таком случае производитель рекомендует обратить внимание на само посадочное место.

Нередки моменты, когда основная деталь полностью исправна, короткие замыкания в проводке отсутствуют, а машина все равно ведет себя неадекватно. В таком случае дальнейшая диагностика приобретает кардинальные методы. Речь идет о полной замене блока предохранителей на заведомо исправный, или, иными словами, – новый. Причина – выгорание дорожек.

Для эффективного демонтажа блоков необходимо выполнить определенные манипуляции. Для этого не потребуется гнать машину к механикам на СТО. Вся процедура выполнима в домашних условиях при помощи примитивного набора инструментов.

Замена подкапотного блока

Для замены подкапотного блока предохранителей нужно выполнять такую последовательность действий.

  1. Откинуть плюсовую клемму аккумулятора.
  2. Ключом на 10 отвинтить три фиксаторных болта панели.
  3. Плоской отверткой или подобным инструментом поддеть крепежные клеммы.
  4. Изъять блок с посадочного места.
  5. Открутить пучок проводов с торца.

Замена салонного блока

Для салонной части последовательность действий следующая:

  1. Отключить питание на АКБ.
  2. Демонтировать нижнюю часть приборной панели.
  3. Отключить колодку проводов от элемента.
  4. Затем нужно потянуть агрегат вверх и на себя.

После замены сборку нужно проводить в обратном порядке.

Тонировка будущего! Каркасные шторки TROKOT — приватность вашего автомобиля с защитой от солнца и штрафов.
— Шторки TROKOT в 10 раз лучше тонировки!
— Более 55 000 автомобилистов России выбрали именно эти шторки!
— Ставятся за 10 секунд, снимаются за 3 секунды!

Читать еще:  Стойки стабилизатора шевроле лачетти

Предохранитель прикуривателя шевроле орландо

Chevrolet Orlando – семейный автомобиль выполненный на платформе общей с шевроле круз. Продавался в 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 годах. Мы представляем информацию о схемах предохранителей шевроле орландо и полным описанием всех блоков. Покажем какой предохранитель отвечает за прикуриватель и как его поменять.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Предохранители под капотом

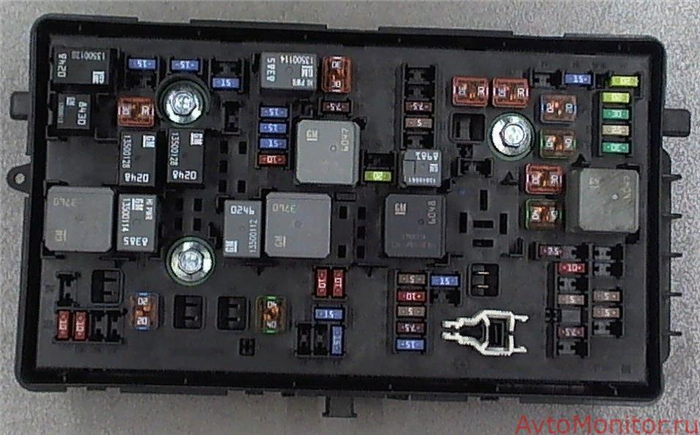

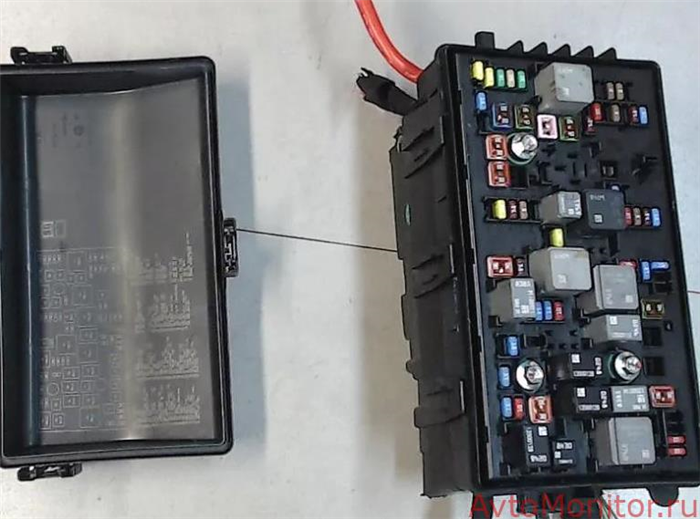

Главный блок с реле с и предохранителями

Он расположен в левой части моторного отсека, рядом с аккумуляторном. Для доступа надо отодвинуть 3 защёлки на крышке и убрать её.

p, blockquote 3,0,0,0,0 —>

p, blockquote 4,0,0,0,0 —>

Возможны изменения либо отличия в данном материале и вашем автомобиле. При осмотре блока предохранителей обратите внимание на маркировочную таблицу на обратной стороне защитной крышки.

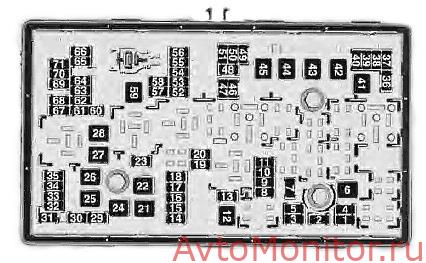

Схема

p, blockquote 6,0,1,0,0 —>

p, blockquote 7,0,0,0,0 —>

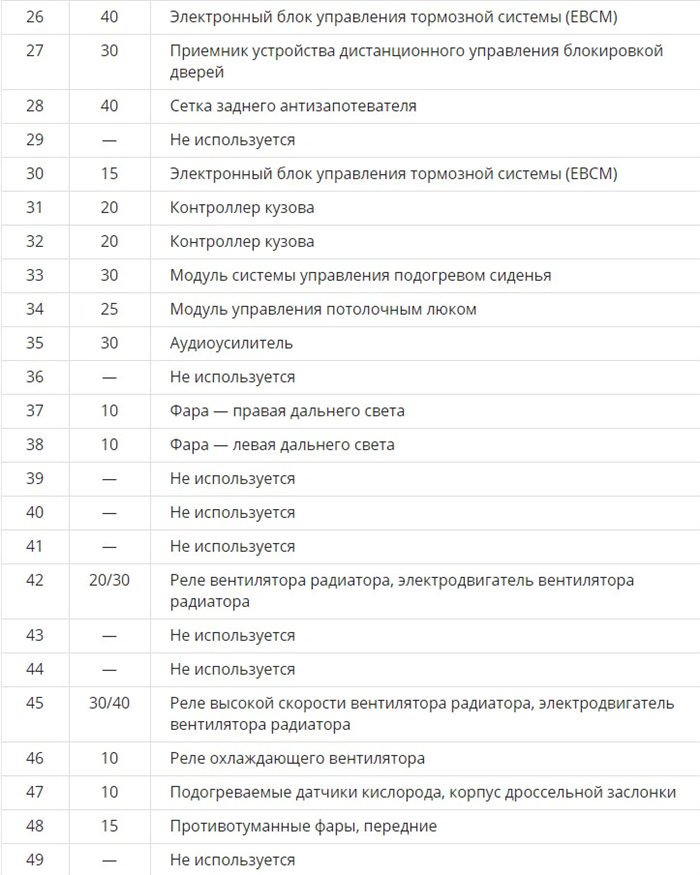

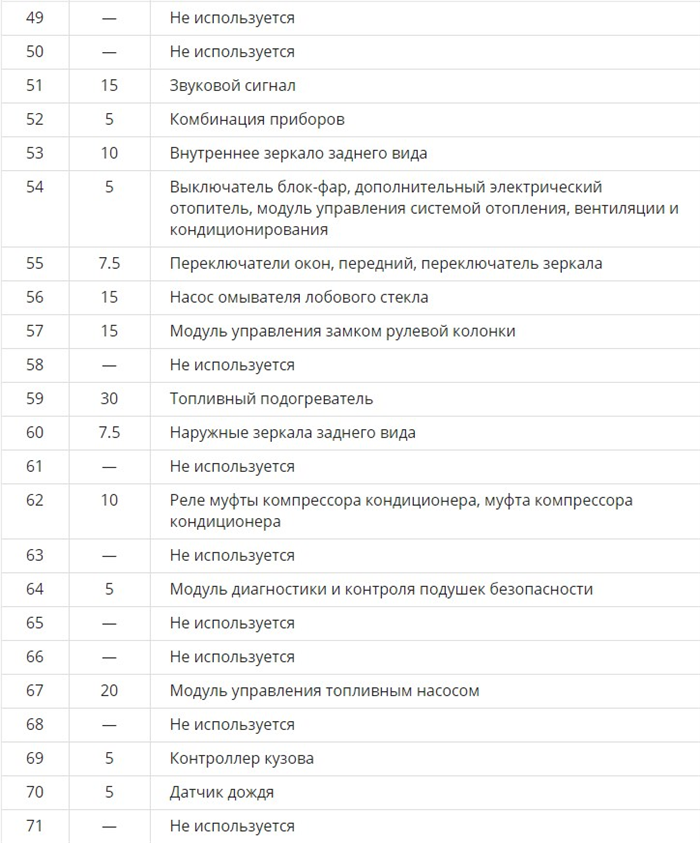

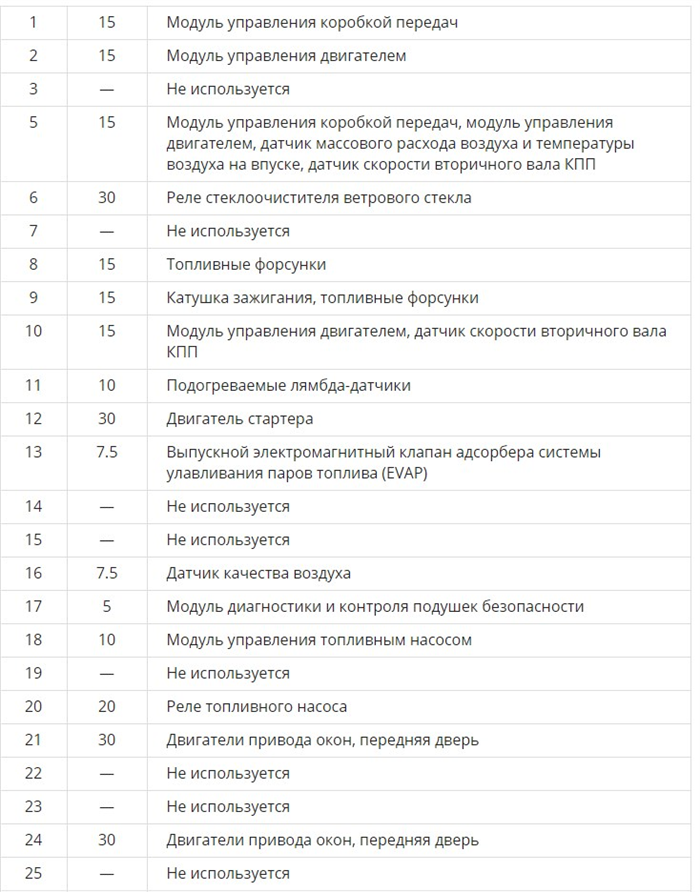

Описание

p, blockquote 8,0,0,0,0 —>

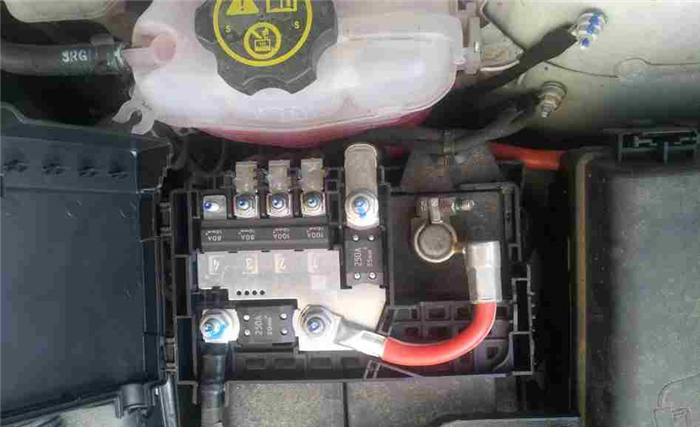

Блок с плавкими предохранителями высокой мощности

Он расположен на крышке аккумуляторной батареи.

p, blockquote 9,0,0,0,0 —>

p, blockquote 10,0,0,0,0 —>

Схема

p, blockquote 11,0,0,0,0 —>

p, blockquote 12,0,0,0,0 —>

Расшифровка

p, blockquote 13,1,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

Дополнительный блок с реле

В зависимости от комплектации возможно наличие отдельно располагающегося блока с реле под капотом.

p, blockquote 15,0,0,0,0 —>

p, blockquote 16,0,0,0,0 —>

  1. Реле низкой скорости вентилятора системы охлаждения;
  2. Реле низкой скорости вентилятора системы охлаждения;
  3. Реле регулировки скорости вентилятора охлаждения.

Блок с предохранителями в салоне орландо

Он расположен за перчаточным ящиком в приборной панели.

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

Для доступа надо сжать с боковых сторон, а потом потянуть, приподняв его вверх.

p, blockquote 19,0,0,0,0 —>

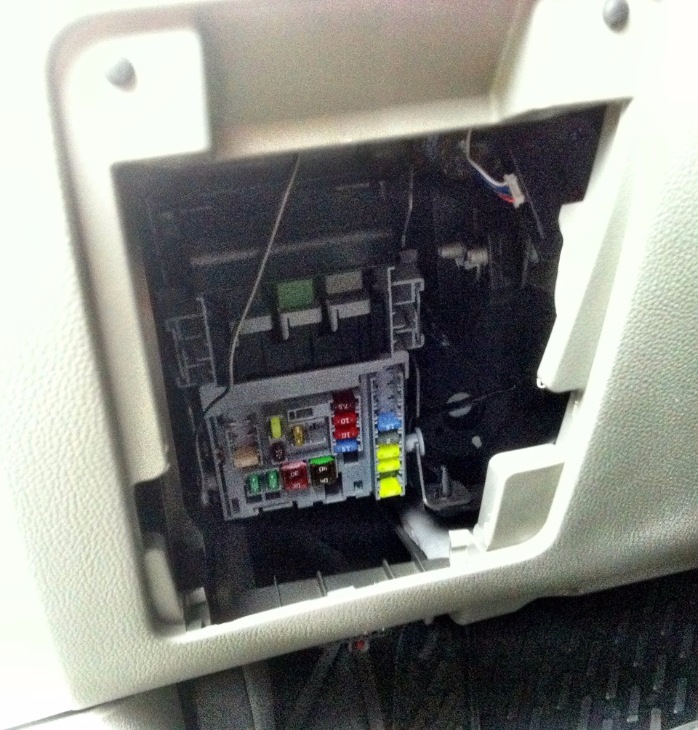

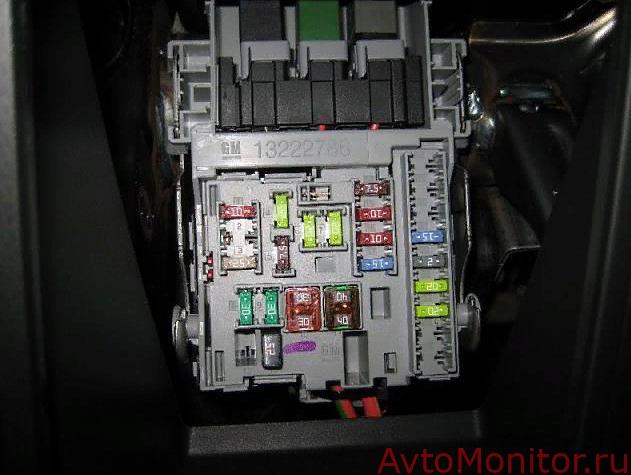

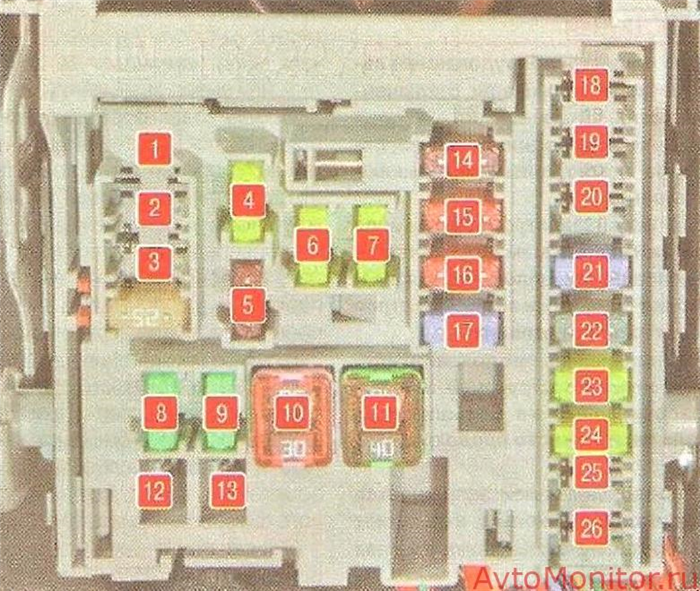

Фотография блок с предохранителями

p, blockquote 20,0,0,1,0 —>

p, blockquote 21,0,0,0,0 —>

Схема

p, blockquote 22,0,0,0,0 —>

p, blockquote 23,0,0,0,0 —>

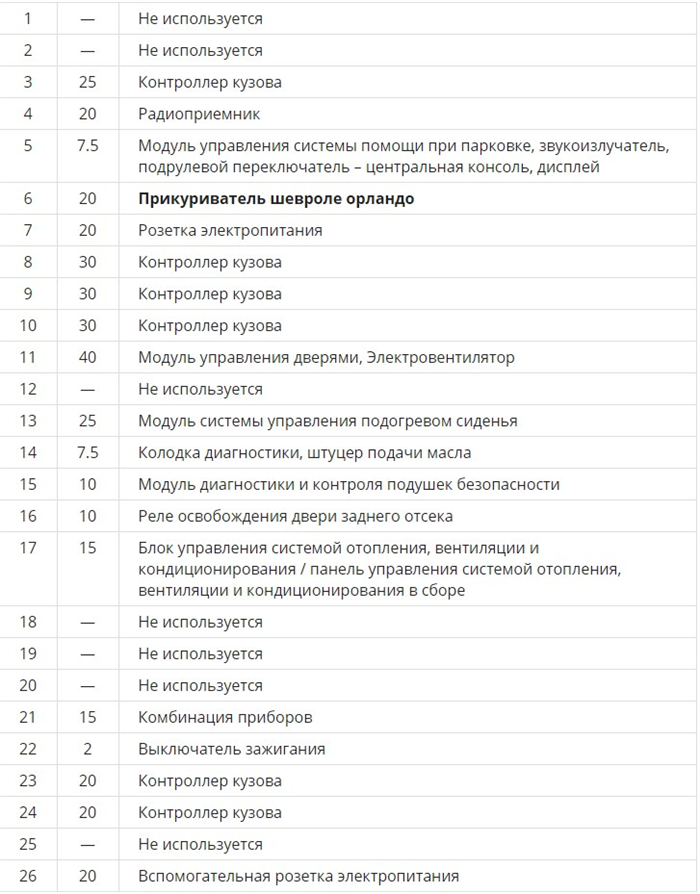

Назначение

p, blockquote 24,0,0,0,0 —>

За передний прикуриватель отвечает предохранитель номер 6. Обратите внимание что за дополнительную заднюю розетку питания (задний прикуриватель) отвечает 26.

Реле внутри блока

p, blockquote 26,0,0,0,0 —>

  • Реле отпирания двери багажника
  • Логистический режим — реле 1
  • Реле вспомогательного источника питания

Руководство по эксплуатации

Если вы не нашли ответ на свой вопрос либо просто хотите узнать больше информации, тогда предлагаем к обозрению книгу по обслуживанию и эксплуатации шевроле орландо в формате pdf: «скачать«.

Ответы (3)

В шевроле орландо только два блока предохранителей. Один расположен в подкапотном пространстве — слева от аккумуляторной батареи. Чтобы открыть нужно отжать три защелки. Там же имеется специальный пинцет для извлечения предохранителя.

В салонном пространстве блок расположен внизу слева от рулевого колеса. Сжимаете сбоку и тяните, приподнимая вверх.

Реле стеклоочистителя в подкапотном пространстве N 6 и 30
Насос омывателя лобового стекла — 56 и 15

остальные обозначения смотрите на фото

Вот схема в салоне

У меня на опеле не жужал, оказалось, что незамерзайка просто замерзла — машину отогрел в помещении все заработало, думал что тоже предохранитель когда менял не помогло

Читать еще:  Сколько масла в коробке передач нива шевроле

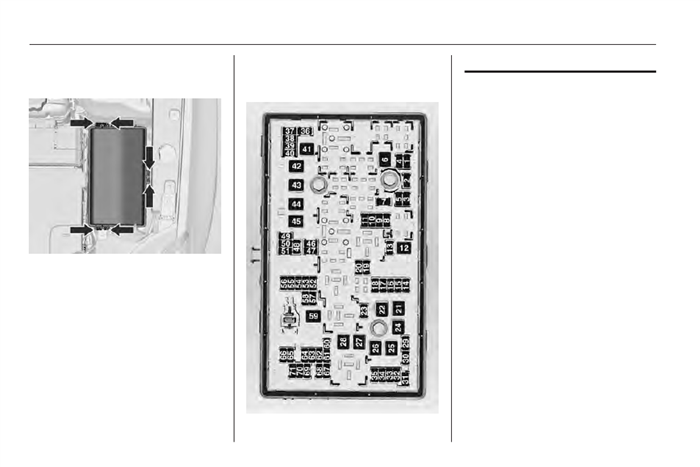

Страница 282

Уход за автомобилем

Блок предохранителей в

Блок предохранителей установлен

в левой передней части моторного

отсека.
Освободите защелку крышки, под‐

нимите крышку вверх и снимите ее.
Некоторые указания, касающиеся

блока плавких предохранителей,

могут не относиться к вашему ав‐

томобилю. Сведения признаны

точными на момент подготовки до‐

кумента к печати. При осмотре

блока предохранителей обратите

внимание на маркировочную таб‐

№ Электрическая цепь
1 Блок управления коробкой

2 Блок управления двигателем
3 –
4 Электромагнитный воздушный

5 Зажигание
6 Очистители ветрового стекла
7 –
8 Впрыск топлива
9 Впрыск топлива, система

10 Блок управления двигателем
11 Кислородный датчик
12 Электромагнит стартера
13 Электромагнитный воздушный

14 –
15 Очиститель заднего стекла
16 Зажигание, датчик качества

Замена предохранителей – фотопособие

Всем привет. Затронув в одной из тем вопрос замены предохранителей, я задумался, – а легко ли при надобности заменить их на Орландо? Надеюсь, что кому-нибудь будет интересно.

Итак: Начнем процес » Замена предохранителей »
Начал я с изучения мануала. К счастью, в инструкции подробно описано расположение предохранителей и их маркировка, за исключением маленькой неточности. В инструкции написано, что второй блок предохранителей, расположенный в салоне, на машинах, предназначенных для стран с правосторонним движением, находится в бардачке. Он же находится за маленьким бардачком под блоком управления светом. Скорее всего имелись ввиду праворульные машины, а не правостороннее (наше) движение.

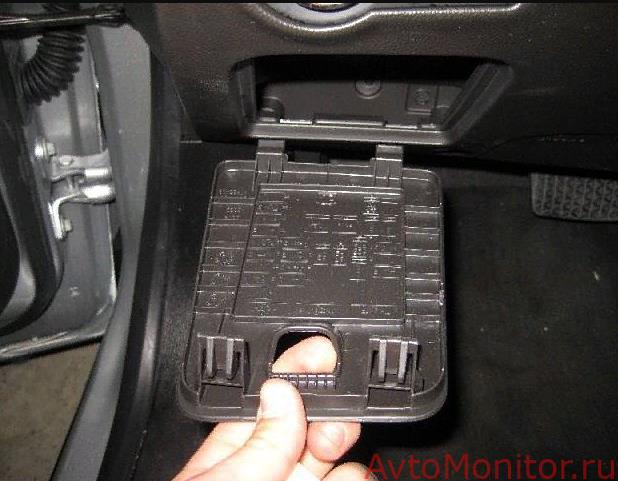

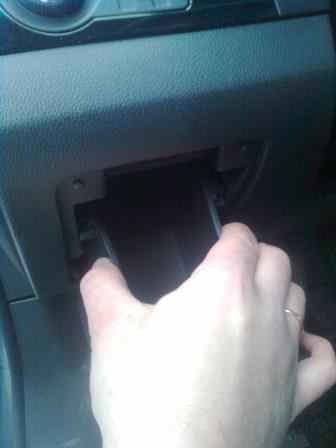

1.Замена предохранителя в салонном блоке: вначале нужно открыть бардачек, расположенный слева под блоком управления светом. Затем сжать его с двух сторон, чтобы высвободить ограничители, которые изнутри упираются в торпедо (на первой фото их хорошо видно), и тогда он откроется еще больше. Потом, прилагая не очень большую силу, потянуть его вверх (петли бардачка стоят в защелках на торпедо) и вытащить.

На второй фотке хорошо видны и петли на бардачке и защелки в торпедо. Не бойтесь ничего поломать – пластик мягкий да и вынимается бардачек легко.
Предохранитель проверить и заменить ума много не нужно. Следует знать, что в инструкции подробно описано, какой предохранитель за что отвечает.

2. Проверка и замена предохранителей в подкапотном пространстве:
Тут проще. Открываем капот, надавив с боков на три защелки крышки, открываем блок предохранителей, проверяем и меняем. Здесь же расположен белый пинцет для удобной замены, которого, кстати, нет в салонном блоке.

Для этого блока в инструкции тоже все расписано.
Следите, чтобы маркировка старого и нового предохранителя при замене совпадала. Если нет такого-же, то временно можно поставить менее мощный предохранитель, но не наоборот. Например, вместо 10-ти амперного подойдет 5-ти амперный. Еще можно вытащить предохранитель, отвечающий за свет в салоне и вставить его вместо сгоревшего на бензонасос, если приспичит и т.д. В общем, необязательно иметь при себе запасные, можно при определенной смекалке временно обойтись имеющимися в наличии (к слову, это касается не только предохранителей, но и реле).

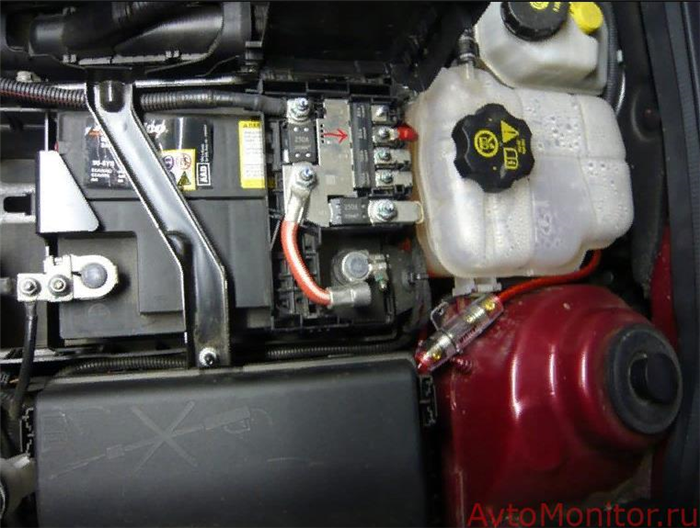

П.С.Еще на аккумуляторе есть блок силовых оченьмощных предохранителей, но вряд-ли их можно поменять самостоятельно(хотя, признаться, я не пробовал такие менять).

Всем удачи на дороге и пусть ваши предохранители никогда не перегорают.
