Патрубки на радиатор ваз 2114

Содержание

Патрубки системы охлаждения ваз 2114, 2115

Приветствую, автолюбитель Лада ваз на сайте РтиИваз!

Подписчик Ютуб канала подал идею снять видео про резиновые патрубки радиатора ваз 2114 и патрубки печки на ваз 2114 так, как у него такой автомобиль. Это видео снималось по просьбе Бориса Зверева, и редактируется статья по инициативе Альберта Аухадуллина.

Начнём с пароотводящего шланга системы охлаждения. Данный шланг служит для отвода пара от радиатора к расширительному бачку. Длина этого изделия немного более одного метра, диаметр внутреннего отверстия составляет 8 мм.

Этот шланг устанавливается на моделях ваз 2108, 2109, 21083, 2113, 2114 и ваз 2115 с инжекторными и карбюраторными двигателями.

На моделях семейства «десяток» устанавливается такой же шланг, как на фото выше, номер по каталогу 2110-1303095.

Следующим будут рассмотрены шланги, устанавливаемые для подогрева дроссельного узла.

Это подводящие и отводящие шланги для охлаждающей жидкости. Диаметр шланга при замере школьной линейкой составляет порядка 10 мм, а длина 48см.

Патрубки радиатора ваз 2114

Далее идёт подводящий верхний патрубок радиатора, соединяющий радиатор с головкой блока двигателя.

Этот шланг идёт на инжекторные двигатели. Его внутренний диаметр 32мм, смотрите каталожный номер 21082-1303025.

Следующий, это нижний отводящий патрубок радиатора, соединяющий радиатор с термостатом системы охлаждения двигателя.

Его каталожный номер 21082 – 1303010, внутренний диаметр 32 мм.

Патрубок «уголок» для соединения термостата с водяным насосом (помпой).

Каталожный номер – 2109-1303093-01. Этот патрубок идёт практически на все переднеприводные модели ваз.

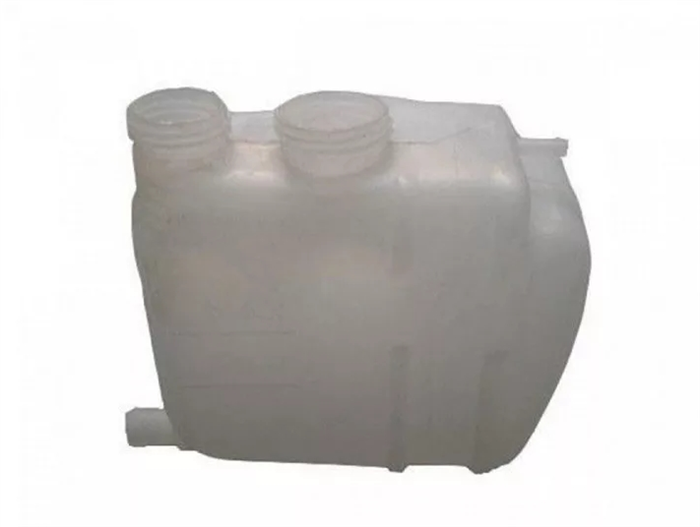

Патрубок расширительного бачка, в народе называют «заправочным».

Он служит для соединения расширительного бачка с термостатом. Через него антифриз попадает в систему охлаждения при заполнении системы или доливке через расширительный бочок. Его номер смотрите по каталогу 21082-1303080.

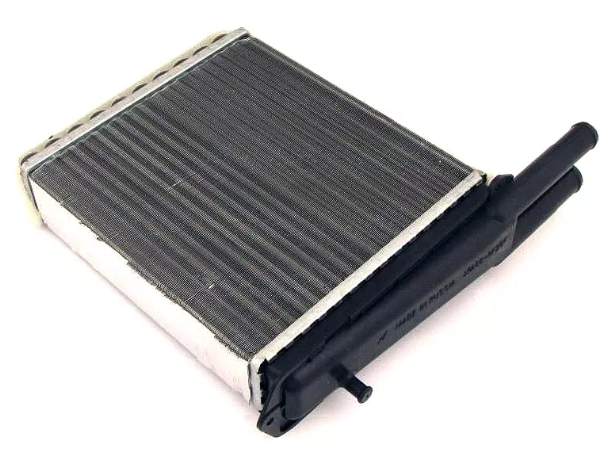

Патрубки печки ваз 2114

Патрубок, служащий для соединения отопителя с головкой блока, называют часто в быту «гусь большой», из-за его сходства с этой птицей.

Шланг подводит охлаждающую жидкость от головки блока к радиатору печки. Смотрим номер по каталогу 2114 – 8101206.

Эти рассмотренные резиновые шланги армированные, кроме шлангов подогрева дросселя и тосольных пароотводящих.

Шланг «гусь кривой» находится под капотом авто и служит для отвода охлаждающей жидкости с радиатора отопителя к водяному насосу.

Каталожный номер гуся кривого 2114- 8101208, заводской БРТ.

Патрубок «коротыш» соединяет термостат с головкой блока двигателя.

Каталожный номер коротыша 2108-1303082, завод БРТ.

Патрубок салонной «малый» печки, подводит охлаждающую жидкость к радиатору печки, через кран, от «гуся кривого».

Его каталожный номер ваз 2114-8101200 от завода БРТ.

Патрубок салонный «большой» отводящий, предназначен для отвода охлаждающей жидкости от радиатора печки через шланг «гусь большой» к водяному насосу.

Номер каталожный 2114-8101204 от завода БРТ.

Под капотом «гусь большой» подводит охлаждающую жидкость к радиатору печки через краник. А отводит жидкость к помпе от радиатора печки «гусь кривой» через салонный «большой» шланг. Например, благодаря набору резиновых патрубков, происходит циркуляция охлаждающей жидкости через радиатор отопителя.

Резиновый патрубок, так называемый «сапуночек» инжекторный служит для соединения клапанной крышки головки блока с «улиткой» (2111) подачи воздуха в двигатель.

Номер заводского сапуночка верхнего по каталогу 2111-1014058-10.

Все представленные в видео соединения находятся под капотом и в салоне автомобиля ваз 2114, относящиеся к системе охлаждения. Кроме патрубков сапуна большого, малого сапуночка и улитки, служащие для прохода воздуха.

В машине находятся также всем известные шланги подачи бензина, тормозные шланги, вакуумный шланг, а также подачи жидкости для омывания лобового стекла и другие. Их также нужно будет рассмотреть на видео и описать в статье.

Все резиновые шланги в автомобиле нуждаются в постоянной замене, так как находятся под воздействием агрессивных жидкостей и постепенно теряют свои свойства. Они теряют свою эластичность, дубеют, трескаются и иногда, разрываются при долгой эксплуатации без замены.

Поэтому, периодически рекомендуется просматривать их состояние и производить замену при обнаружении любой неисправности.

На этом видео обзор заканчивается, надеюсь, что ролик будет кому-то полезен как для информации, так и при обслуживании своего авто.

Борис Зверев подал идею в комментариях об оснащении автомобиля Лада ваз 2114 комплектом патрубков, за что отдельное спасибо. На Ютуб канале загружаю видео об автомобиле Рено Логан, так как это мой автомобиль. Вы же Борис подписались и пишите комментарии о технике. Ещё раз спасибо за это и респект.

Смотрите Видео


Спасибо, кто посмотрел видеоролик, подписывайтесь на канал, пишите комментарии и задавайте вопросы.

Нижний патрубок радиатора ВАЗ 2114 холодный: что делать?

Порой, даже автомобилисты со стажем задаются вопросом: почему холодный нижний патрубок на ВАЗ 2114? Однозначно ответить на этот вопрос нельзя, существует много причин, приводящих к нарушениям в системе охлаждения двигателя. Ясно одно: необходимо выяснить причину поломки и восстановить работу системы, чтобы избежать проблем с двигателем. Попробуем досконально во всем разобраться.

Принцип работы системы охлаждения двигателя

Система охлаждения автомобиля необходима для постоянного поддержания рабочей температуры двигателя в пределах от 98 до 103 °С. В системе непрерывно циркулирует специальная охлаждающая жидкость, с помощью которой отводится тепло, вырабатываемое мотором. Существует 2 круга циркуляции: малый и большой. По малому кругу жидкость движется во время нагрева мотора, она не проходит через радиатор. При этом у ВАЗ 2114 верхний патрубок радиатора горячий, а нижний холодный.

Читать еще:  Радиатор охлаждения двигателя пежо 307

Когда температура достигает своего пика, открывается термостат и жидкость начинает циркулировать по большому кругу. Теперь уже оба патрубка должны быть горячими.

Если оба патрубка остались холодными, не смотря на достижение двигателем рабочей температуры, значит, с системой охлаждения возникли какие-то неполадки.

Существует довольно простой, но эффективный способ проверить работоспособность системы охлаждения двигателя. Для этого нужно включить двигатель при закрытой печке салона на 15-20 минут. В холодное время года ВАЗ необходимо предварительно загнать в гараж. Если после проверки патрубок останется холодным, можно говорит о наличии проблемы в системе.

Возможные неполадки в системе охлаждения двигателя и способы их устранения

К основным причинам неполадок в системе охлаждения можно отнести:

  • плохую циркуляцию охлаждающей жидкости;
  • образование воздушной пробки;
  • загрязнение радиатора;
  • поломка термостата.

Причины плохой циркуляции охлаждающей жидкости

При правильной работе в системе циркулирования жидкости нижний патрубок радиатора на ваз 2114 всегда будет более холодный, чем верхний. Самой распространенной причиной закупорки системы становится некачественная жидкость для охлаждения. Для устранения проблемы необходимо купить новый антифриз и промыть всю систему.

Лучшими средствами на рынке автомобильной химии сейчас являются антифризы класса G 12. При их производстве используется современная карбоксилатная технология.

Причины образования воздушной пробки

Слишком быстрый прогреем мотора до высоких температур и нестабильно работающая печка салона – это первые признаки появления воздушной пробки в системе охлаждения. В первую очередь эти звоночки легко заметить зимой.

К причинам образования воздушных пробок относятся:

  • перегрев мотора авто;
  • поломка деталей;
  • нарушение герметизации системы охлаждения;
  • неправильная заливка охлаждающей жидкости.

Способов удаления воздушной пробки существует несколько. Наиболее простой – поставить ВАЗ 2114 на крутую горку капотом кверху, открутить пробки радиатора и прогреть машину в течение 15 минут. После нажать несколько раз газ и заполнить систему охлаждающей жидкостью. Дождаться оседания пузырьков.

Грязный радиатор

Это – одна из главнейших причин выхода из строя системы охлаждения, и, как следствие: холодного нижнего патрубка радиатора на ВАЗ 2114. Благодаря тому, что это устройство расположено впереди автомобиля, в него постоянно попадает различный мусор, ржавчина, насекомые.

Для бесперебойной системы охлаждения очень важно регулярно проводить профилактику радиатора.

В случае обнаружения загрязнения необходимо либо произвести очистку радиатора самостоятельно, либо приобрести новый.

Поломка термостата

В случае выхода из строя термостата охлаждающая жидкость перестает циркулировать по большому кругу системы. Нижний патрубок не нагревается даже, когда температура хладагента достигает 85-90 градусов.

При обнаружении неисправности, термостат следует заменить в следующем порядке:

    1. Слить хладагент.
    2. Открутить воздушный фильтр.
    3. Отсоединить шланги радиатора.
    4. Открыть крышку термостата.

  1. Осуществить замену прибора.
  2. В обратном порядке закрепить термостат.

Вот и все ответы на вопрос: почему холодный нижний патрубок радиатора на ваз 2114.

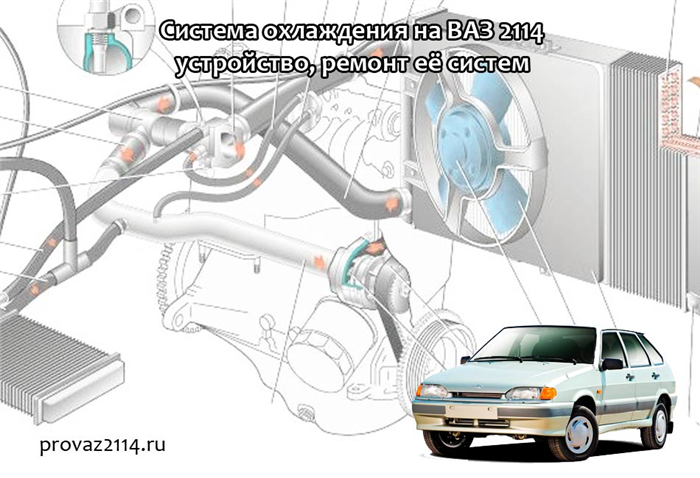

Система охлаждения на ВАЗ 2114

В двигателе любого автотранспорта самую большую роль играет система охлаждения. Без нее двигатель начинает перегреваться и впоследствии этой неполадки дальнейшее использование авто становится невозможным. И поэтому важно поддерживать СО в отличном состоянии.

Устройство системы охлаждения

На ВАЗ 2114 установлена СО с принудительной циркуляцией. В качестве система охлаждения можно взять самые распространенные вещества тосол и антифриз. В чрезвычайных случаях можно воспользоваться водой за место специализированных автомобильных веществ.

Примечание: В зимнее время использование автотранспорта с залитой водой вместо специальных жидкостей может привести к замораживанию движка. А в другие сезоны во время продолжительного использования автотранспорта у движка на воде начинает, разъедаться рубашка охлаждения в блоке и головке блока цилиндров, скапливается ржавый осадок.

Система охлаждения движка состоит из следующих элементов:

Схема системы охлаждения на ВАЗ 2114

На Вазовских автомобилях любого модельного ряда схема СО движка ничем не отличается от инжекторного движка другого автотранспорта. Во время запуска движка от крутящегося колен вала через ремень ГРМ приводится в движение и водяной насос. А сама помпа создаёт движение охлаждающей жидкости в системе. В это же время антифриз начинает своё движение по малому кругу, через насос верхних патрубков и блока цилиндров. При прогревании движка для достижения нужной температуры впоследствии открывается клапан термостата. А через нижние шланги идёт охлаждающей жидкости в движке по большому кругу.

Схема системы охлаждения двигателя ВАЗ-2114 (с системой впрыска топлива): 1 – радиатор отопителя; 2 -пароотводящий шланг радиатора отопителя; 3 – шланг отводящий; 4 – шланг подводящий; 5 – датчик температуры охлаждающей жидкости (в головке блока); 6 – шланг подводящей трубы насоса; 7 – термостат; 8 -заправочный шланг; 9 – пробка расширительного бачка; 10-датчик указателя уровня охлаждающей жидкости; 11 – расширительный бачок; 12 – выпускной патрубок; 13 – жидкостная камера пускового устройства карбюратора; 14 – отводящий шланг радиатора; 15 – подводящий шланг радиатора; 16 – пароотводящий шланг радиатора; 17 – левый бачок радиатора; 18 – датчик включения электровентилятора; 19 – электродвигатель вентилятора; 20 – крыльчатка электровентилятора; 21 – правый бачок радиатора; 22 – сливная пробка; 23 -кожух электровентилятора; 24 – зубчатый ремень привода механизма газораспределения; 25 – крыльчатка насоса охлаждающей жидкости; 26 – подводящая труба насоса охлаждающей жидкости; 27 – шланг подвода охлаждающей жидкости к дроссельному патрубку; 28 – шланг отвода охлаждающей жидкости от дроссельного патрубка; 29 – датчик температуры охлаждающей жидкости в выпускном патрубке; 30 – трубки радиатора; 31 – сердцевина радиатора.

Радиатор

Радиатор на ВАЗ 2114 сделан из алюминия, он состоит из 2 рядной сердцевины и 2 пластиковых бачков по бакам. Специальные машинные вещества для охлаждения вливается через расширительный бачок. В самом низу бачка предусмотрена сливная крышка.

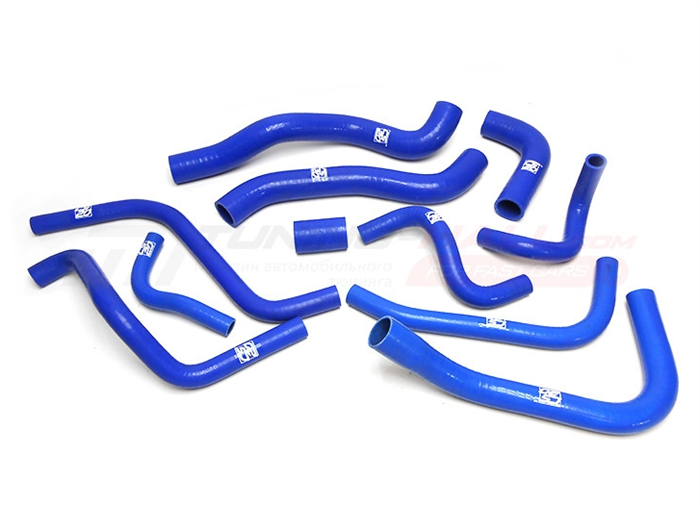

Патрубки

В самой охлаждающей системе располагаются следующие комплекты патрубков:

  1. К основным относятся верхние и нижние патрубки;
  2. От водяного насоса проходит металлическая трубка;
  3. От расширительного бачка к радиатору проходит заливной шланг;
  4. Обратный шланг, от бачка проходящей к радиатору;
  5. Два шланга на разогрев дроссельной заслонки.

Важно во время приобретения новых патрубков проверять их целостность для исключения брака в шлангах.

Какие могут возникнуть механические поломки в системе охлаждения?

Обычно из-за возникновения непредвиденных поломок в системе охлаждения движка может произойти перегрев и в результате движок машины ломается.

Как обычно, из рабочего состояния может выйти любая из ниже перечисленных деталей:

Радиатор. Возможное возникновение подтекания из радиатора – это происходит подтекание через алюминиевые трубки или пластмассовые бачки. Довольно-таки часто случается, так что отламываются пластиковые детали отвода под обратным шлангом расширительного бачка.

Читать еще:  Вентилятор охлаждения радиатора мазда 6

Но существует ещё одна проблема, по которой вероятно происходит перегрев мотора-это засоренность (забитость).

Патрубки. Если патрубки старые и с годами потеряли гибкость – это так же возможная причина подтекания тосола.

Термостат. От его правильной работы зависит необходимое срабатывание клапана в термостате и в самом ДВС может возникнуть:

  • При возникновении перегрева тосол выкипает через расширительный бачок.
  • Не происходит необходимого разогрева авто для нужной температуры. Впоследствии авто нестабильно едет, и зимой в автосалоне холодно даже при включенной печке.

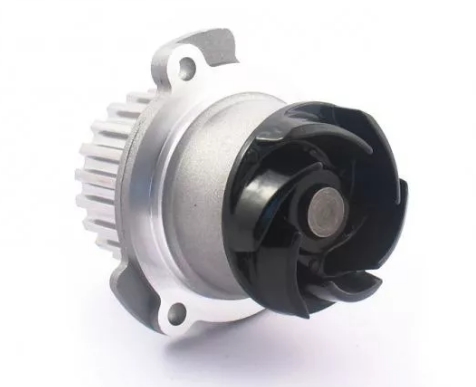

Три основные проблемы водяного насоса

  1. Во время эксплуатации отечественного автотранспорта иногда можно услышать шумы и люфты в подшипниках. При обнаружении повреждений на авто не следует долгое время ездить, иначе насос возможно заклинит или разорвёт.
  2. Вещество выкипает через отверстие — это тревожный сигнал, который говорит об быстрой изношенности запчасти.
  3. Обрыв крыльчатки — неисправности двигатель машины довольно — таки молниеносно перегревается.

Вентилятор охлаждения: Движок машины так же будет сильно перегреваться, если в автотранспорте не исправен вентилятор.

Плохо затянутые и неисправные хомуты могут послужить основанием для перегрева личного авто. Иногда случается так, что тонкие шланги засоряются и по этому плохо идёт обратка подогрева дроссельных заслонок.

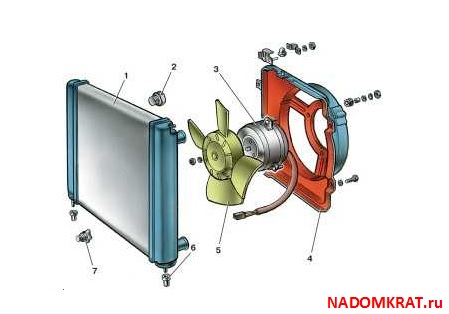

Частичный ремонт или полная замена радиатора

Ниже будет прописано во всех подробностях основные особенности, которые могут возникнуть в процессе выполнения ремонтных работ.

Промывка системы охлаждения

Полная замена радиатора может возникнуть, когда засоренности сильно перегревает движок.

Но перед тем как начать замену радиатора сначала можно попробовать его целиком промыть СО движка на автотранспорте. Довольно таки часто оказывается, что промывка сильно помогает и мотор на авто перестаёт перегреваться.

Пошаговая инструкция как следует правильно промывку:

  1. Автотранспорт для этого необходимо припарковать на идеально ровную поверхность.
  2. Далее отворачивается верхняя крышка у расширительного бачка.
  3. Потом сливается ОЖ, при этом открутив заранее нижнюю пробку.
  4. Следующим этапом должно последовать скручивание водяной заглушки с бака цилиндров.
  5. Она проходит между движком и вентилятором около стартера, потом из него сливается антифриз.
  6. В центральную систему вливается вода, и в последующем закручиваются крышки.
  7. После выполненных действий двигателю нужно дать определённое время машине поработать и в конце вылить воду из бачка. Если она очень грязная, то данную процесс следует повторить в той же последовательности. По необходимости при большом загрязнение промывку проводят неоднократно, пока вода не станет чистой.
  8. После промывания в бачок вливается свежая охлаждающая жидкость. Не следует забывать, что на ВАЗ 2114 СО составляет 7,8 литра и весь общий объём тосола не помещается — это означает только одно в ней возникла заглушка из воздуха. Чтобы избежать перегрева двигателя, её необходимо максимально заправить всю ёмкость.
  9. Большинство профессионалов настаивают совершать промывание на не разогретый движок. Это нужно, чтобы впоследствии не обжечься об антифриз. С одной стороны если посмотреть, то это лучший вариант. Но существует одно “ Но”, на не разогретый движок грязь, которая в нем скопилась, осядет на стенках и вероятность добиться эффективного результата промывки окажется очень низкой.

Выполнять данные работы необходимо в водонепроницаемой одежде и специальных перчатках, но даже при таких само защитных действий, непригодные вещества нужно сливать очень аккуратно. Срок службы тосола и антифриза установлены производителями в рамках от 2-5 лет.

Замена радиатора

Но если промывка оказалась бесполезная, значит его следует заменить и сделать это не сложная задача.

  • В 1-ую очередь снимается крышка расширительного бачка.
  • Затем сливается тосол из самого радиатора и цилиндров. Перед этим необходимо позаботиться и взять ненужные ёмкости для слития в них старых веществ.
  • Далее демонтируется корпус воздушного фильтра, ведь в последующем будет сильно мешать вытащить старый радиатор.
  • Следующим шагом делается разъединение штекера от электро вентилятора, и нужно отвернуть 2 винта, которые его удерживают, и вынимается узел.
  • Потом ослабляются хомуты со стороны, где удобнее это делать и в последующем отсоединяются патрубки.
  • С верхней части вытаскиваются 2 винта, которые крепят его к основной кузовной рамке.
  • Наклонив корпус в направлении к самому движку и в последствии с легкостью вынуть нужную деталь. Вот и всё снятие радиатора закончено.
  • Обратная сборка производится в обратном порядке, после этого в бачок вливается свежий тосол и запускается движок.

Ремонт радиатора

Если у хозяина машины вдруг появляется желание сделать незначительную починку СО движка собственноручно и это очень часто бывает и относится к вынужденной мере.

  1. Если срочно требуется съездить до нужного места только в экстренных случаях.
  2. В том случае, когда из семейного бюджета не планировалась смена радиатора.

Все пластмассовые запчасти авто можно пройти специальной смолой эпоксидной или просто запаять. Но если протекание идёт через соты в такой ситуации можно прибегнуть к специальному химсоставу добавив в тосол и в дальнейшем закупоривают место протекания.

Но высока вероятность, что от такой химии, возможно усложнится протекание ОЖ по центральной системе.

И лишь, поэтому собственноручный ремонт считается очень дорогим, и времени тратится на это очень много. На сегодняшний день в магазинах можно приобрести дорогой вариант нового радиатора сделанный из меди — его намного проще отремонтировать.

Замена патрубков

Произвести замену патрубков легко, сначала сливается старая охлаждающая жидкость. Потом ослабляются хомуты, и делается замена. Их можно приобрести в любом специализированном магазине, их продают комплектами, и при этом профессионалы рекомендуют делать замену стразу всех шлангов, которые входят в комплект.

Система охлаждения инжекторного двигателя ВАЗ 2114

Принцип сборки многих российских машин осуществляется довольно не качественно, поэтому работоспособность многих механизмов, в том числе и охлаждающая система ваз 2114 оставляет желать лучшего.

Для выявления и произведения необходимых ремонтных работ, нужно иметь представление о состоянии и методе работы охлаждающей системы.

Недостатки в охлаждающей системе

Система охлаждения двигателя ВАЗ 2114 имеет большой недочет, т.к. требует постоянного контроля, частого обслуживания и проведение необходимого ремонта.

Схема системы охлаждения ВАЗ 2114

Схема охлаждения ваз 2114: 1 – элемент в виде пробки для бака расширения; 2 – бак для расширения; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – датчик температуры охлаждающей жидкости; 28 – датчик указателя уровня охлаждающей жидкости.

Принципы функционирования охлаждающей системы 2114

Показатель функционирования основывается на внутреннем теплообмене, осуществляемом благодаря воздействию смеси охлаждения. Этот вариант наиболее эффективен.

Читать еще:  Как закрыть радиатор на зиму ваз 2110

Перемещение смеси охлаждающей осуществляется путем принуждения под воздействием насоса, работающего от приводного ремня. Смесь для охлаждения наполняется в систему путем вливания в бак расширения. Объем системы охлаждения ВАЗ 2114 зависит от объема мотора.

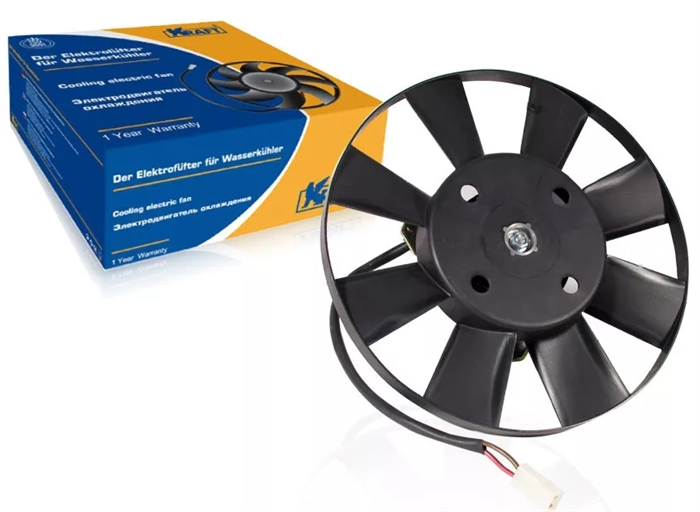

Электрический вентилятор устанавливается на вал электродвигателя, работа основана на показаниях датчика, благодаря которому он начинает выполнять свои функции, либо прекращает их.

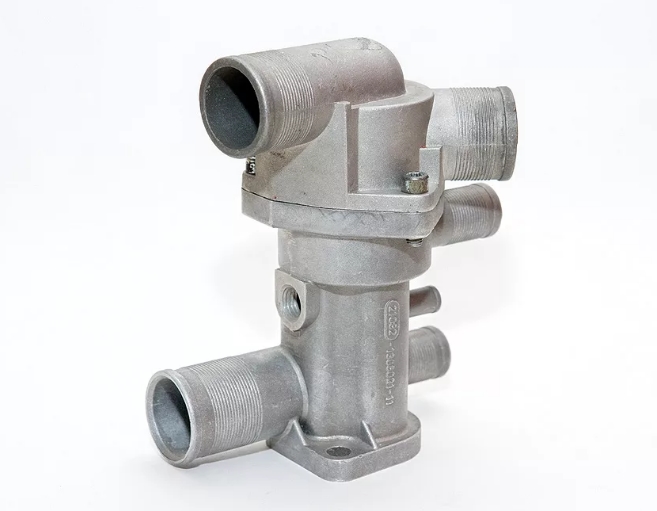

Важной составляющей системы считается клапан термостата, он оснащен клапанами: основным и дополнительным. Также в его состав входит накопитель, который чувствует изменение температурных колебаний в воздухе.

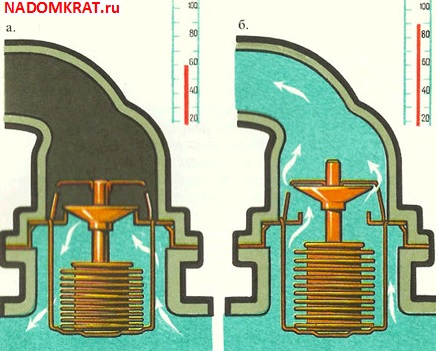

Как работает термостат

Когда температурный показатель жидкости охлаждения достигает примерно 87 градусов, это приводит в действие клапан основной, он выпускает жидкость в большой контур. Когда температурный показатель достигает 102-х градусов, клапан останавливается в 8мм.

Смена охлаждающей жидкости строго по регламенту ТО

Жидкость охлаждения важно часто менять, чтобы предотвратить поломку двигателя, т.к. от времени работы она утрачивает свои свойства, и подвергается нагреву.

Для проведения работ по смене антифриза или тосола, необходимо знать важные составляющие:

  1. Знать период, в который можно использовать жидкость для охлаждения, тосол 2-а года, антифриз 5-ть лет.
  2. Контролировать пробег для замены жидкости, как правило, от 20000 до 40000.
  3. Проверять состояние жидкости, обращая внимание на цвет, если цвет изменился после эксплуатации, соответственно жидкость обязательно подлежит замене.

Конечно, лучшим вариантом выбора будет антифриз в качестве жидкости охлаждения, т.к. у него больший срок годности в отличие от тосола, система меньше изнашивается. Но ценовой показатель на тосол значительно дешевле.

Промывая систему охлаждения необходимо:

  • Слить из системы всю охлаждающую жидкость, плотно прикрутить пробки и залить дистиллированную воду до максимальной метки.
  • Завести двигатель и разогреть до достижения рабочего температурного показателя.
  • Пусть он работает на оборотах примерно 3000. Обязательно контролируйте движение температурной шкалы двигателя, чтобы избежать перегрева.
  • Затем глушите и оставляете на минут 7, после этого выливаем воду из системы. В случае загрязнения воды процедуру повторяем, до достижения эффекта чистой воды.

Почему нарушена функция охлаждающей системы

Основная неисправность нарушения работы системы охлаждения возникает в результате неправильного срабатывания термостата. В конкретном случае единственным решением будет его замена.

До того как приступать к работе по замене клапана термостата, его нужно проверить на исправность, путем запуска двигателя пока он охлажден. Когда мотор нагреется, примерно до 90 градусов потрогайте патрубок внизу радиатора, он должен быть теплым, это свидетельствует об исправности клапана, при холодном патрубке, клапан подлежит замене.

На моделях машин ВАЗ 2114 предусмотрен радиатор из алюминия, он оборудован двумя дополнительными бачками, в левом имеется перегородка.

Охлаждающая система достаточно проста, поэтому ремонт можно провести самостоятельно.Радиатор является основной составляющей системы охлаждения машины, основная его функция предотвращение перегрева двигателя, благодаря отводу теплого воздуха от двигателя наружу.

  1. Сам радиатор.
  2. Бачок нижний с патрубками.
  3. Бачок верхний с патрубками.

Замена радиатора

Радиатор ваз 2114

  • Первоначально, откручивается заглушка с бака расширения, также заглушка радиатора и цилиндра снимаются.
  • Охлаждающая смесь сливается в чистую тару.
  • Радиаторная система вентиляции отсоединяется от питания.
  • Резиновые трубки отсоединяем от системы радиатора и бака расширения.
  • Отсоединяются от поверхности кожуха все болты.
  • Аккуратно держа радиатор, достаем кожух вместе с вентилятором.
  • По окончанию работы радиатор полностью свободен и его можно извлечь.

Прежде, чем приступать к работе, помните, что при снятии и последующем монтаже радиатора, двигатель должен находиться в холодном состоянии.

После проведения замены радиатора, или ремонтных работ, его устанавливают на место и закрепляют таким же образом, но в обратном порядке. Обязательно после установки завести двигатель и проверить результат работы.

Ремонт радиатора охлаждения двигателя своими руками

Основная проблема, в результате которой радиатор необходимо менять либо ремонтировать, является утечка охлаждающей смеси, в результате наличия пробоины или дефектов системы.

Жидкость обычно подтекает в стыках деталей из пластика и металла. Если протечка небольшая достаточно залить в радиатор вместе с жидкостью охлаждения специальную смесь, под ее воздействием протечка сама устранится.

Если протечка достаточно большая, придется радиатор менять.

Прежде чем приступать к замене проверьте герметичность радиатора, для этого необходимо:

  1. Наполнить ванну водой.
  2. Отверстия в патрубках плотно заткнуть.
  3. Радиатор отпускается в воду примерно на 30-40 см и подается давление 0,2МПа.
  4. Смотрите, появятся пузырьки или нет.

Радиатор подлежит обязательной замене после ДТП при лобовом ударе или ударе сбоку.

Ремонт термостата

Датчик термостата также служит для сохранения заданной нормы температурного показателя. Он перекрывает движение охлаждающей смеси в радиатор, пока нагрев двигателя не достигнет нужной температурной нормы примерно в 90 градусов. Жидкость начинает поступать через термостат при достижении по Цельсию 95 градусов. При помощи термостата двигатель расходует минимальное время для разогрева. Расположен термостат между двигателем и охлаждающим радиатором.

Часто встречающиеся проблемы:

  1. Клапан закрыт – двигатель в не прогретом состоянии очень плохо держит обороты, может заглохнуть.
  2. При открытом клапане – при заморозках можно ездить, или включать печку на максимальный режим, иначе произойдет перегрев двигателя.

При проведении ремонтных работ термостата допускается легкое ударение отверткой по корпусу, чтобы сдвинуть клапан.

Если же необходимо полностью разобрать термостат, важно плотно закрыть патрубки, чтобы избежать утечки тосола, только после этого разбирать термостат. По окончанию проведения ремонта тосол лучше заменить.

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
