Замена реле стартера ваз 2109

Реле стартера на ВАЗ 2109: диагностика неисправности

Если ваш автомобиль в какой-то момент перестал заводиться, причина может заключаться во втягивающем реле стартера. Но лучше всего для начала это проверить.

Внешний вид устройства

Поиск проблемы

Если аккумуляторная батарея заряжена, в электроцепи нет нарушений, тогда причина кроется в самом стартере или его компонентах — пусковое и втягивающее реле.

На автомобилях ВАЗ 2109 реле включения стартера служит для активации обмоток и передачи момента вращения от ротора к маховику. Когда двигатель запустился, релюшка рассоединяет привод, отключает питание.

Роль элемента

Все автомобили ВАЗ, включая модель 2109, имеют стандартную систему запуска мотора, которая основана на электрическом стартере. Вот что вам нужно о нем знать.

  1. Стартер — это небольшой электромотор, который по средствам муфты (бендикса) подключается к маховику мотора на небольшой промежуток времени, чтобы запустить вращение маховика.
  2. При своих небольших габаритах, стартер пропускает через себя огромные по силе токи.
  3. Если бы цепь стартера замыкалась непосредственно в замке зажигания, то ни один компонент системы не сумел бы выдержать таких токовых нагрузок. Как результат, они б сгорели.
  4. Потому для этих целей стартер подключается дистанционно к АКБ через реле. Его контакты рассчитаны на большие токи.
  5. Стартер работает кратковременно и должен выключаться после запуска двигателя. В противном случае начнется его активное разрушение из-за воздействия мощности мотора.
  6. Эти задачи великолепно выполняет релюшка. Собственно, именно для обеспечения функционирования системы и защиты от тока, своевременного выключения стартера в конструкцию включена втягивающая релюшка.

Схема элемента

Проверка состояния

Прежде чем менять релюху, удостоверьтесь, что проблема с запуском мотора связана именно с этим компонентом.

Для этого рассмотрим две ситуации, указывающие на его неисправность.

Ситуация

Ваши действия

Реле издает щелчки, но якорь не крутится

Если имеются щелчки от реле, проверьте состояние якоря. Для этого клеммы втягивающей релюшки перемыкаются большой отверткой или куском сварочного кабеля к клеммам на концах. Взяв тонкий провод или отвертку, вы легко можете сжечь клеммы. При работающем якоре после замыкания клемм якорь закрутится, что можно определить по звуку. Следовательно, само втягивающее реле вышло из строя и требует ремонта

Реле полностью молчит

Даже если после замыкания клемм тишина, проблему следует искать в стартере. Реле тут уже не играет никакой роли

Обнаружив, что релюшка отработала свое, ее обязательно требуется заменить или отремонтировать, если имеется такая возможность.

Демонтаж

С процессом демонтажа не должно возникать никаких проблем. Здесь главное снять стартер, поскольку на нем удерживается искомая релюшка. Следовательно, демонтаж проводится в сборе.

  1. Включите ручник, отключите аккумулятор, сняв с него минусовую клемму.
  2. От АКБ на контакт релюшки идет провод с крупным сечением. Его можно отключить путем откручивания с помощью ключа на 13.
  3. Из втягивающего реле извлеките тонкий провод питания обмотки.
  4. С помощью того же ключа на 13 открутите три крепежные гайки, удерживающие стартер на блоке сцепления.
  5. Извлекать устройство можно через низ или верх. Если выбрали верх, тогда нужно немного покрутить стартер вокруг своей оси и достать.
  6. Нижний вывод сложнее, поскольку здесь нужно снимать защиту картера. Но если проводятся параллельные работы, требующие подобных манипуляций, проблем не возникнет.

Ремонт

Далее перед вами стоит выбора — заменить полностью релюшку или же попробовать ее отремонтировать.

Полноценному ремонту поддается только реле, имеющее разборную конструкцию. Не редко на автомобилях стоит релюшка с неразборным корпусом. Там ремонт также возможен, но только частичный.

  • Открутите пару болтов, которые удерживают релюху на стартере, отсоедините серьгу сердечника от верхнего конца приводного рычажка;
  • На его место установите новое втягивающее реле, завершив тем самым замену.

Но если вы хотите сэкономить или просто любите повозиться с автомобилем, вполне можно попробовать вернуть к жизни поврежденную релюшку. Для этого мы предлагаем вам подробную инструкцию.

Разобранный элемент

Если такая мера не помогла, будем разбирать корпус и ремонтировать.

  1. Релюха состоит из корпуса с обмоткой внутри, сердечника с возвратной пружиной и контактов.
  2. Пружина отсоединяет шестерни ротора стартера от венца бендикса при отключении питания обмотки релюхи.
  3. Задняя крышка релюшки зафиксирована винтами к корпусу. Потому первым делом снимаем эта крышку, открутив соответствующие крепежные элементы.
  4. У обоих контактных болтов есть по гайке, которые также открутите.
  5. Под гайками вы увидите шайбы. Не потеряйте их, чтобы при обратной сборке вернуть на место.
  6. Отпаяйте оба вывода обмотки, вооружившись паяльником. После чего снимите крышку.
  7. Если на контактах вы обнаружили следы нагара, их можно удалить мелким надфилем.
  8. Под крышкой располагается резиновое уплотнительное кольцо. Проверьте его на предмет эластичности, целостности. Если кольцо повреждено, износилось, замените новым.
  9. Демонтируйте контактную пластину вместе со штоком.
  10. Плоской отверткой снимите возвратную пружину.
  11. Если пружинка деформировалась, сильно растянулась, ей потребуется обязательная замена. В противном случае изношенная пружина не сможет гарантировать нужный контакт. Как результат, релюшка не отрабатывает должным образом.
  12. Разберите контактную пластину. Чтобы это сделать, нужно снять стопорное кольцо, изолирующую шайбу. После этого пластина сама выпадет из-за давления, создаваемого пружиной.
  13. Извлеките из крышки контактные болты. Зачистите поверхности их контактов. Не редко из-за подгорания контактных поверхностей перестает работать нормально втягивающее реле.
Читать еще:  Замена втулок стартера ваз 2109 видео

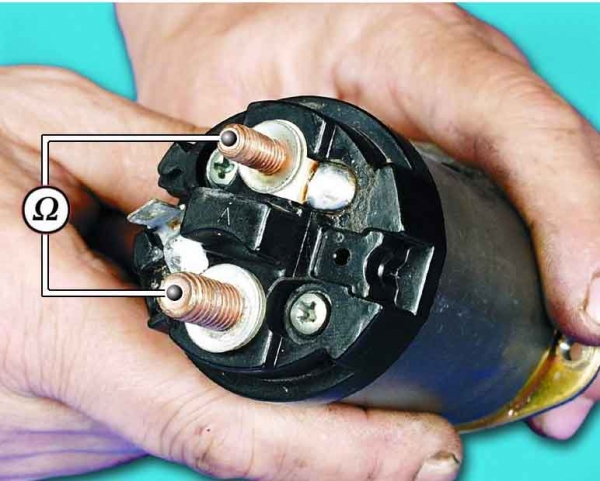

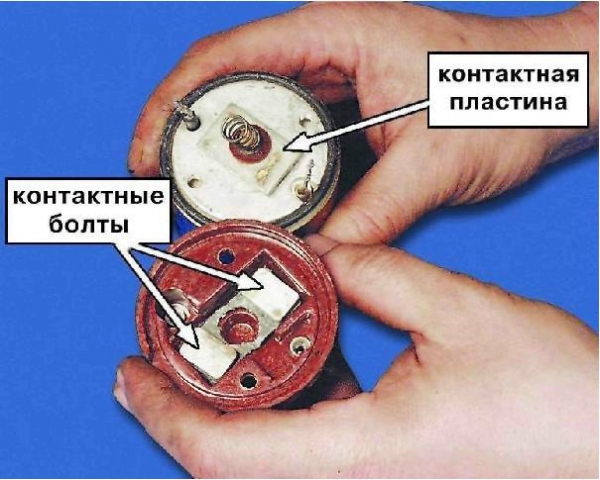

Контактные болты

  1. Если нагар слишком сильным и простой наждачной бумагой удалить его не получается, не спешите покупать новые болты. Просто поверните их на 180 градусов. Так соприкасаться они будут уже другой стороной, где нагар отсутствует.
  2. Обмотки реле располагаются в неразборном корпусе. Если они повреждены, вам не останется ничего другого, кроме как целиком поменять релюшку.
  3. Замените все поврежденные и изношенные элементы реле включения, после чего соберите все в корпус обратно. Установите втягивающее реле на место и проверьте, вернулось ли зажигание в норму.

Если реле имеет неразборный корпус, многие рекомендуют его менять. Но при желании можете даже такой агрегат отремонтировать. Для этого нужно развальцевать корпус плоскогубцами, затем отпаять контакты и извлечь крышку. Далее следуйте инструкции, приведенной выше.

Последний этап замены или ремонта — это проверка сопротивлений обмоток.

Если узел работает исправно, вам мультиметр в режиме омметра покажет следующие данные.

Замена втягивающего реле стартера

Основной неисправностью, при которой стартер ВАЗ 2109-2108 отказывается крутить двигатель, является выход из строя втягивающего реле. То есть, при повороте ключа зажигания либо вообще ничего не происходит, либо слышны щелчки, но вал не вращается. В этом случае реле необходимо заменить на новое. Для проведения этого ремонта, понадобится следующий инструмент:

  • головка торцевая на 13
  • трещотка или вороток
  • отвертка с плоским лезвием

Первым делом необходимо снять стартер с автомобиля ВАЗ 2109-2108. После чего откручиваем гайку крепления провода обмотки стартера к реле:

И отводим этот провод в сторону, чтобы он в дальнейшем нам не мешался:

Затем отверткой отворачиваем два болтика крепления втягивающего к корпусу, как это представлено на фото ниже:

И теперь можно без каких-либо проблем отсоединять втягивающее от стартера. Для этого необходимо немного приподнять его вверх, чтобы отсоединить якорь реле от рычага стартера, так как они находятся в зацеплении друг с другом:

Конечный результат работы показан на приведенной снимке ниже:

Покупаем новое реле по цене порядка 500 рублей и производим его замену. При установке стоит иметь ввиду, чтобы опять-таки якорь зацепился за внутренний рычаг. То есть, можно все это вставить поочередно, сначала якорь зацепить отдельно, а потом вставить реле:

И окончательно закручиваем все болтики и устанавливаем стартер обратно на автомобиль. Как видите, сложностей при выполнении данного вида ремонта ВАЗ 2109-2108 не должно возникнуть. Если остались вопросы, задавайте ниже в комментариях, будем разбираться вместе.

Замена втягивающего реле стартера ваз 2109 под силу каждому

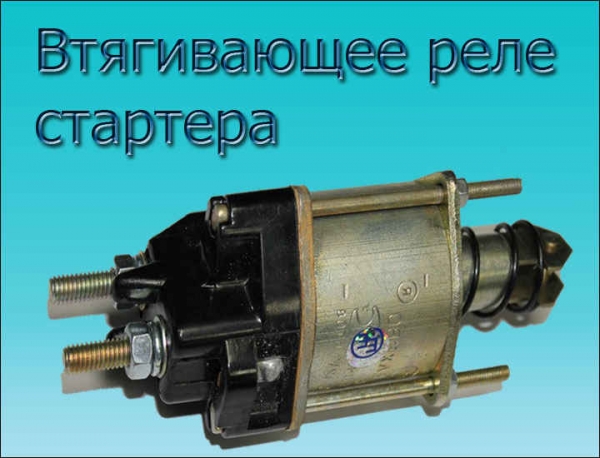

Втягивающее реле ВАЗ

Любому владельцу автомобиля или просто водителю не раз приходилось сталкиваться с такой проблемой, когда в самый неожиданный момент транспортное средство отказывается заводиться напрочь. Можно выявить причину методом исключения.
Если аккумулятор полностью заряжен и в электрической сети не обнаружено проблем, тогда причину стоит искать в стартере и его устройствах (пусковое и тяговое реле). На ваз 2109 втягивающее реле стартера служит для включения обмоток и передачи вращающего момента от ротора стартера к маховику двигателя.
После пуска мотора втягивающее реле разъединяет привод и отключает питание. Получается, стартер работает только в момент пуска, а далее он отключается и электрически и механически.
Замена втягивающее реле стартера ваз 2109 может решить эту проблему, так как неприятности с ним довольно распространенная неисправность. Однако не стоит торопиться, всегда важно проверить и выявить причину неполадки.

Назначение втягивающего реле

Во всех машинах Волжского авто мобильного завода применяется классическая система запуска двигателя, устроенная на базе электрического стартера, имеющего следующее устройство:

  • Стартер является компактным электродвигателем, который при помощи муфты (она же «бендикс») подсоединяется к маховику двигателя на короткое время, приводя маховик во вращение
  • Все это выглядит так просто, лишь с первого взгляда, на деле, обеспечение нормальной работы стартера — очень непростая задача, и тому имеются две причины
  • Первая — стартер хотя и имеет скромные габариты, но в процессе работы через него пропускается ток в десятки, и даже в сотни ампер, а это создает некоторые проблемы с безопасным подключением его в цепь питания машины
  • Если замыкать цепь стартера в замке зажигания непосредственно, тогда никакой замок, а так же другие компоненты, которые включены в эту цепь, просто сгорят, не выдержав токов возникающих при запуске стартера(см.Ремонт стартера Ваз 2109 своими руками – возможность неплохо сэкономить)
  • Именно поэтому подключать этот агрегат к аккумуляторной батарее необходимо дистанционно, при помощи реле, имеющего контакты, рассчитанные на большие токи
  • Вторая – агрегат должен работать кратковременно, и отключаться, когда мотор запустился, иначе он будет разрушен, так как не выдержит всей мощности двигателя
  • С обеими задачами великолепно справляется на ваз 2109 втягивающее стартера, которое для этого и предназначено
Читать еще:  Срок годности автомобильного огнетушителя и аптечки

Проверяем втягивающее реле

Сначала давайте разберемся, какие в нем бывают неисправности:

  • Первая ситуация, когда втягивающее реле издает щелчки, но якорь стартера при этом не крутится
  • Вторая ситуация, когда ни реле, ни сам стартер не подают признаков «жизни»
  • Начнем с первого варианта. Если реле издает щелчки, тогда следует проверить, исправность работы якоря стартера
  • Для проверки следует перемкнуть крупной отверткой клеммы втягивающего реле
  • Можно использовать вместо отвертки небольшой кусок сварочного кабеля с толстыми клеммами на концах
  • Это надо для того что, работая с большим током, можно запросто спалить клеммы или тонкую отвертку
  • При замыкании этих клемм, якорь стартера обязан закрутиться (Вы это услышите)
  • Это свидетельствует о том, что не исправно реле, потому что не пропускает электричество
  • Когда после замыкания клемм стартер все равно молчит, значит, реле не при чем, а неисправен сам стартер
  • Теперь, когда стало ясно, что причина неисправности кроется в реле, нужна замена втягивающего реле на стартере ваз 2109, либо его ремонт по возможности

Ремонт стартера

Инструменты для замены

Инструмент, который вам необходим для выполнения ремонта либо замены:

  • Головка на «13» с трещоткой (либо воротком)
  • Плоская (шлицевая) отвертка
  • Паяльник
  • Набор ключей

Снимаем стартер

Начинаем снимать с ваз 2109 стартер, втягивающее реле прикручено к нему, поэтому они снимаются в сборе.
Последовательность действий такова:

  • Перед каждой работой связанной со снятием либо установкой агрегатов двигателя, следует непременно зафиксировать автомобиль ручником (стояночным тормозом) и отключить аккумулятор от цепи питания (снять клеммы)
  • Эти меры предосторожности надо предпринять и при снятии стартера

Стартер и втягивающее реле в разрезе

  • От аккумулятора на контакт втягивающего реле приходит провод крупного сечения
  • Отсоединяем этот провод, ключом на «13» открутив гайку
  • Вытаскиваем из втягивающего реле более тонкий проводок питания обмотки
  • Тем же ключом на «13», откручиваем гайки (их всего три), которыми стартер прикреплен к блоку сцепления
  • На автомобиле ваз 2109, эти действия выполнить гораздо проще, в отличие от классических моделей, все гайки здесь располагаются в удобных (легко доступных) местах
  • Для выкручивания их не потребуется торцевой ключ с карданом
  • Вынуть стартер удобно через верх, для этого придется слегка покрутить его вокруг своей оси, либо через низ, тоже без проблем
  • Чтобы достать его через низ, вам придется снимать защиту картера двигателя

Снятие и ремонт реле

Снимается реле проще простого:

  • Открутите два болта, крепящих его к стартеру и отсоедините серьгу сердечника от верхнего конца приводного рычага
  • Подсоедините новое, и замена втягивающего на стартере ваз 2109 завершена

Однако его можно отремонтировать, если вас не устраивает цена нового или любите экономить:

  • Первой и самой распространенной проблемой является потеря контакта в местах пайки проводов к клемме

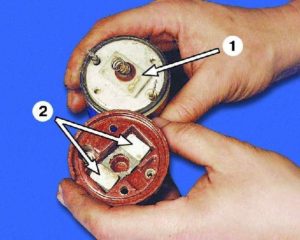

Места пайки проводков к клеммам, которые рекомендуется пропаять

  • Возможно, выполнена некачественная пайка и от окисления со временем контакт нарушился
  • Прежде чем разбирать реле, обязательно пропаяйте контактные клеммы с помощью паяльника, неисправность исчезает после этого в большинстве случаев

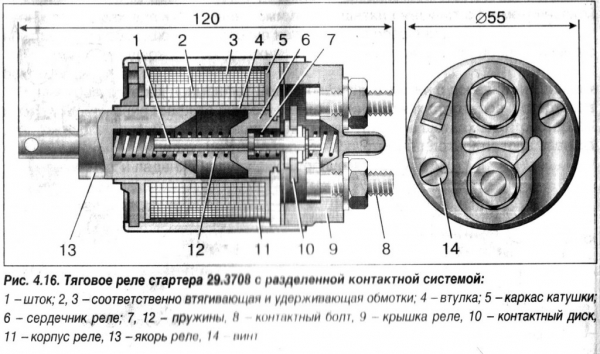

Схема устройства втягивающего агрегата в разрезе

Если неисправность осталась, тогда переходим к разборке:

  • После контактов следующие распространенные неисправности это обрыв провода и нагар на контактах
  • Чтобы устранить неисправности такого рода, понадобится разборка втягивающего реле
  • Оно состоит из корпуса (цифра 11 на фото вверху), внутри которого находится обмотка (2,3), сердечника (6) с возвратной пружиной (7,12), а также контактов (10)
  • Пружина служит для отсоединения шестерни ротора стартера от венца маховика, когда отключается питание обмотки втягивающего реле
  • Задняя крышка втягивающего стартера ваз 2109 прикручена винтами к корпусу
  • Поэтому сначала необходимо снять крышку
  • Откручиваем для этого винты ее крепления
  • После этого откручиваем две гайки с обоих контактных болтов
  • Под гайками находятся шайбы, которые важно не потерять, и при сборке обязательно установить на место

Снимаем винты, крепящие крышку, откручиваем гайки с контактных болтов

  • При помощи паяльника отпаиваем оба вывода обмотки
  • И снимаем крышку

Отпаиваем выводы и снимаем крышку

  • При обнаружении нагара на контактах, их необходимо почистить надфилем
  • Под крышкой находится уплотнительное кольцо из резины
  • Это кольцо надо будет заменить в случае потери эластичности или повреждения
  • Затем снимаем контактную пластину в сборе со штоком.

Вынимаем контактную пластину

  • Воспользуемся плоской (шлицевой) отверткой, чтобы снять возвратную пружину со штока
  • В случае деформации пружины либо сильного растяжения ее необходимо заменить, потому что вытянутая пружина уже не обеспечивает необходимый контакт и вследствие этого плохая работа втягивающего
  • Разбираем контактную пластинку
  • Для этого снимаем стопорное кольцо, изолирующая шайба и контактная пластина выпадут сами, под действием пружинки
Читать еще:  Тормозные трещетки камаз 6520

Все детали контактной пластины (расположены в порядке установки их на шток)

  • Необходимо достать из крышки контактные болты
  • Затем тщательно очистить их контактные поверхности, потому что из-за их подгорания нарушается правильная работа втягивающего
  • Когда контакты подгорели сильно и устранить нагар не получается наждачной бумагой, тогда их надо повернуть на 180 градусов, чтобы их соприкосновение происходило другой (не пригоревшей) стороной

Важно : Обмотки реле устанавливаются в неразборный корпус, поэтому заменяем втягивающее реле стартера целиком при их повреждении

  • На этом инструкция по разборке втягивающего реле ваз 2109 завершена
  • Осталось произвести замену элементов вышедших из строя, и собрать все детали обратно

Реле в неразборном корпусе

Если втягивающее имеет неразборный корпус, лучше сразу заменить его целиком.
Однако можно своими руками отремонтировать и такое:

  • Развальцовываем корпус аккуратно при помощи плоскогубец либо большой отвертки
  • После развальцовки, отпаиваем контакты и вынимаем крышку
  • Далее все по порядку, как в вышеописанном случае
  • При сборке останется аккуратно заклепать корпус

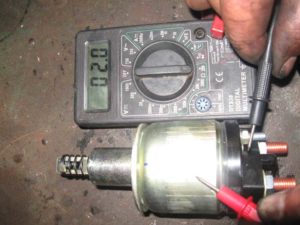

После сборки остается проверить сопротивление обмоток, при исправных обмотках:

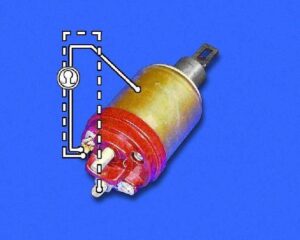

  • Сопротивление между нижним болтом реле и лепестковым контактом при исправной обмотке в пределах около 0,5Ом
  • А между корпусом и лепестковым контактом примерно 0,7 Ом

На этом ремонт и замена втягивающего стартера ваз 2109 закончена. Замену, на мой взгляд, выполнить проще и быстрее, да и надежнее, если вы любите все ремонтировать до последнего, тогда посмотрите видео по ремонту.

Неисправности и ремонт втягивающего реле стартера ВАЗ-2109

Сегодня мы разберем важную тему для обладателей «девятки» – неисправности и ремонт втягивающего реле стартера ВАЗ-2109. Как правило, именно это устройство является причиной того, что водителям машины приходится разобрать стартер целиком, чтобы узнать, почему же механизм не работает. Порой эта неприятность решается сама собой, если хорошо зарядить аккумулятор автомобиля или аккуратно зачистить контактные соединения, весь со временем они способны окисляться. В любом случае владельцу машины отечественного автопрома необходимо самому уметь разбираться в собственном железном друге, т. к. неприятность может случиться и в дороге, когда поблизости нет СТО.

Самостоятельная проверка

Чтобы провести самостоятельную проверку работоспособности втягивающего реле, изначально необходимо проверить сам стартер. Схема довольно проста. Первым делом поверните в ключе зажигания ключ и попробуйте завести машину. Если стартер не работает, вы услышите специфический звук, похожий на щелчок. Это значит, что именно в реле затаилась неисправность.

Не разбирая и не демонтируя стартер, вы можете самостоятельно проверить механизм устройства. Для этого перемкните на задней панели тягового реле два контакта (они имеют вид медных болтов). Если устройство придет в движение (закрутится), то проблема во втягивающем.

Помните, что при самостоятельной разборке и починке автомобиля, вам стоит быть внимательными и аккуратными. Придерживайтесь инструкций чтобы не усугубить поломку и не получить травмы.

Причины и решения проблемы

Можно разделить все неисправности условно на две категории:

  • поломка кроется в стартере и втягивающем реле;
  • якорь стартера крутится, а реле щелкает;

Самая распространенная причина неработоспособности реле – это то, что места пайки провода к клемме утерян контакт. Перед тем как разобрать устройство, попробуйте просто пропаять эти места паяльником – проблема решается. Ну а если стартер все же не работает, то реле придется разобрать. Иногда сгорает катушка, создающая электромагнитное поле. Банальная замена старого провода на новый устраняет неполадку, для этого достаточно просто перемотать катушку своими руками.

Во втором случае, когда вы слышите щелчки, но стартер не вращается, попробуйте перемкнуть отверткой с прорезиненной ручкой клеммы на реле втягивающем. Сделав это, якорь стартера запустится и начнет крутиться, вы легко поймете это по характерному звуку. В этом случае поломка кроется в неспособности реле пропускать электрический ток через себя. При работе соблюдайте осторожность, ведь вы в зоне электромагнитной активности, вас может ударить током.

Когда дело в стартере

Если после проведенных действий стартер продолжает молчать, значит, он поломан. Чтобы его отремонтировать, вам необходимо разобрать втягивающее реле. Но как это сделать, если сам механизм не предназначен для разборки? В реле старого образца нужно открутить один или два винта, отпаять проводки, которые идут вовнутрь устройства.

Современные устройства неразборные, и для того чтобы открыть заднюю панель, вам придется развальцевать металлический корпус механизма. Развальцовку можно выполнить крупной отверткой или плоскогубцами. После этого нужно снять крышку. Чтобы отремонтировать, зачистите обгоревшую контактную пластину, поверхности болтов от нагара до блеска. Чем качественнее зачистите, тем дольше вам прослужит реле.

Конечно, разумнее и безопаснее будет обратиться на ближайшую СТО, но по ряду причин водители порой ремонтируют автомобиль самостоятельно. Экономия средств и времени требует предварительной подготовки, определенных знаний в ремонте машин.

Ссылка на основную публикацию
Статьи c упоминанием слов:

Adblock
detector
