Универсальная система контроля давления в шинах tpms

Содержание

Лучшие датчики давления в шинах 2019: ТОП-10

Описание и рейтинг наиболее качественных датчиков давления в шинах: топ-10 моделей, технические особенности. Видео про систему мониторинга давления в шинах TPMS.

Содержание статьи:

  • Чем грозят неправильно накачанные колеса
  • Разновидности систем контроля
  • Лучшие датчики давления в шинах
  • Видео про систему мониторинга давления в шинах TPMS

С появлением бескамерных шин несколько уменьшились аварии на дороге, связанные с неисправностью тормозной системы. Элементы протектора позволяют лучше маневрировать при возникновении опасной ситуации.

Одновременно с этим у водителей появились и новые задачи — систематически следить за параметрами давления. При снижении давления в шине происходит образование воздушной прослойки между камерой и герметичным слоем, которая может разрушить слой герметика и привести к взрыву колеса при чрезмерной нагрузке — например, при резком повороте на скорости.

Датчики давления внешние и внутренние помогают правильно оценить состояние шины и вовремя провести накачку или, наоборот, отдачу воздуха.

Чем грозят неправильно накачанные колеса

Автомобильные шины относятся к частым расходникам — элементы необходимо менять не только по сезону. Протектор неправильно накачанных шин изнашивается на 30% быстрее, если давления недостаточно, и если шина перекачана, происходит частичное истирание. И первое, и второе грозит потерей управляемости авто.

Дополнительные проблемы — перерасход топлива, увеличение тормозного пути, повреждения дисков.

Для каждого автомобиля производитель установил заводские параметры на то, какое давление должно быть в шинах в максимальном диапазоне. Информация указывается в руководстве по эксплуатации и выбита на пластинах, которые устанавливаются у люка бензобака, на опорах и стояках кузова.

Показатель давления в шинах указан для авто, которые не были в движении более 5 часов, т. е. для холодной резины. При замерах необходимо это учитывать и не проверять давление после многочасовой поездки по горячему песку. Для контроля за давлением в шинах используют штатные и внештатные (внешние) датчики.

Разновидности систем контроля

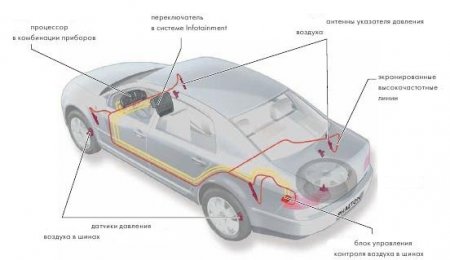

Штатная система контроля давления TPMS система контроля давления TPMS — установленная в ЭБУ схема, которая самостоятельно отслеживает давление в шине и передает информацию на приборную панель.

Алгоритм вычислений прост. Датчики частоты вращения колес отслеживают обороты и на этом основании выводят информацию о параметрах давления. Если колесо спустило, его вращение ускоряется.

Технологии исполнения датчиков разнятся в зависимости от потребностей водителя и предпочтений. Есть вариант установки электронных систем, которые мониторят давление через Блютуз и передают данные в режиме реального времени. Механические датчики, манометры необходимо устанавливать на колесо и проводить единичное измерение самостоятельно перед поездкой.

Какие же датчики давления считаются лучшими в 2019 году?

Лучшие датчики давления в шинах

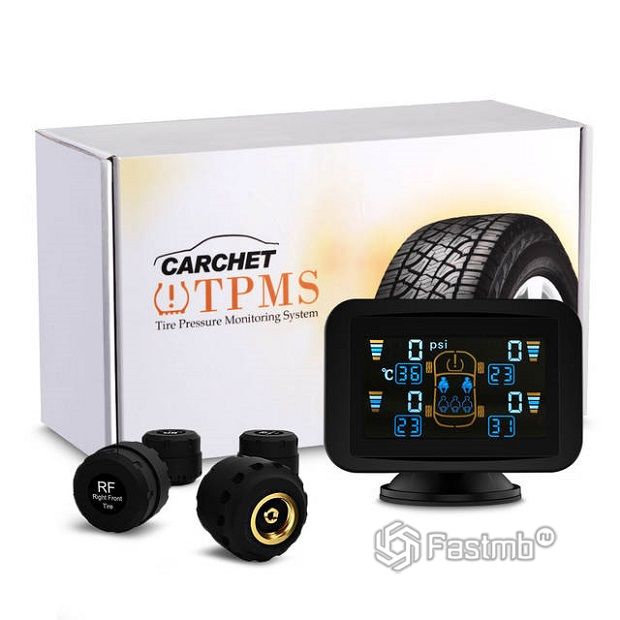

1. CARCHET 7M527C

Среди беспроводных датчиков давления выделяется цифровой манометр CARCHET 7M527C. Информация передается на монитор, который присосками крепится к торпеде или лобовому стеклу.

Датчик давления прикрепляется к колесу, отслеживает температуру и напряжение 4 шин. Параметры передаются на цветной дисплей, есть поддержка голосом при возникновении критичных ситуаций.

Датчик разрабатывался как эффективная система контроля для семейных автомобилей, отличается надежностью, работает от 12-вольтной зарядки (прикуриватель) есть аккумуляторная батарея, которая обеспечивает автономную работу монитора до 3 часов.
В комплекте есть все необходимые крепления и инструмент для монтажа, из недостатков системы — инструкция не переведена на русский язык.

2. Proline TPMS X5 INT

Полноценная беспроводная система мониторинга за давлением и температурой воздуха в шинах. Отличается высокой надежностью, заявленный срок эксплуатации — до 7 лет.

В комплект входят четыре датчика, которые устанавливаются на шину вместо штатных ниппелей. Гайки и крепежи изготовлены из прочного сплава, который позволяет переустанавливать детали при смене колеса.

Информация передается на монитор с жидкокристаллическим цветным экраном в режиме реального времени.

Монитор установлен на кронштейн с присосками, водителям удобно устанавливать систему на торпеду для постоянного контроля. Средняя стоимость датчика — от 8000 руб.

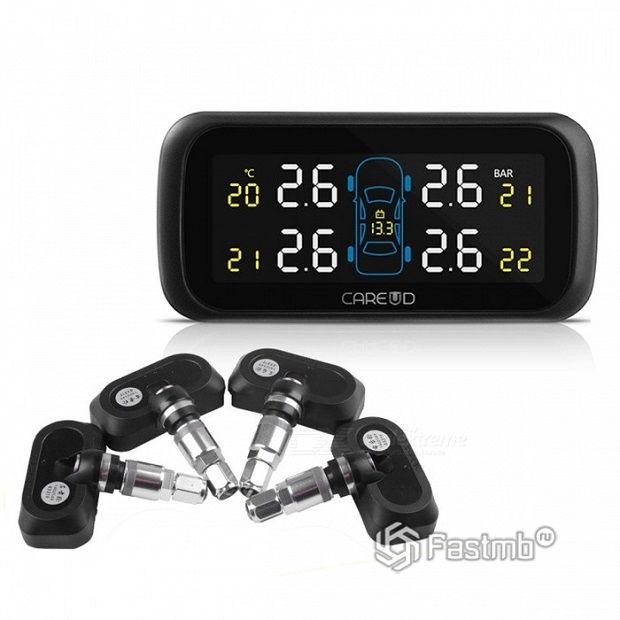

3. CAREUD U903

Беспроводная внештатная система TPMS CAREUD U903 используется для датчиков, которые устанавливаются на колесо — это полноценный золотник, который четко реагирует на перепады давления вместо частых колпачков с термопарами.

Информация передается на экран монитора, расположенного в салоне. Подпитка системы происходит от блока 12 вольт (прикуриватель).

Особенностью комплекта остается использование высокопрочной стали для золотника, который не разрушается от долгого использования. Экран и корпус монитора имеет простое оформление без дополнительных звуковых систем подачи аварийного сигнала. Средняя стоимость комплекта — от 5000 руб.

Рекомендуется устанавливать комплект CAREUD U903 только на шиномонтаже, перед активацией необходимо отрегулировать и подписать колеса в соответствии с обозначениями на мониторе. При первом прокачивании шины происходит активация монитора.

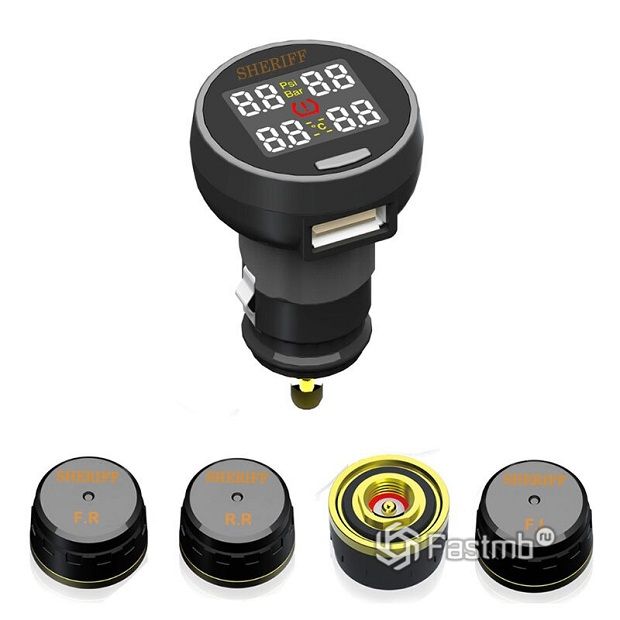

4. SHERIFF TP-200

Комплект SHERIFF TP-200 считается лучшей системой контроля за давлением в шинах среди бюджетных марок. Необходимо отслеживать состояние колпачка при покупке — в некоторых случаях водители отмечали некачественный внешний слой, при вкручивании колпака на ниппель будут сложности.

Подпитка монитора происходит от прикуривателя, батарейки в схему в комплекте не поставляются.

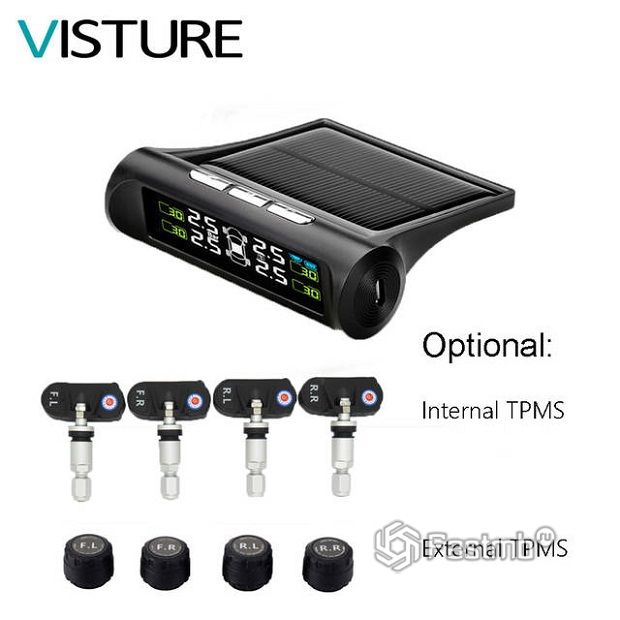

5. VISTURE T01C

Оригинальная система мониторинга, которая питается от альтернативного источника, т. е. через солнечные батареи. Стоимость комплекта — от 1000 руб. Это лучший датчик в бюджетном сегменте, если водителю необходимо отслеживать давление не постоянно, а время от времени.

Высокое качество колпаков термопары обеспечивает передачу надежного результата на монитор, который устанавливается на торпеду или боковую консоль.

Допускается самостоятельная установка сенсоров на колеса, стальные гайки и колпаки надежно удерживают элементы на ободе.

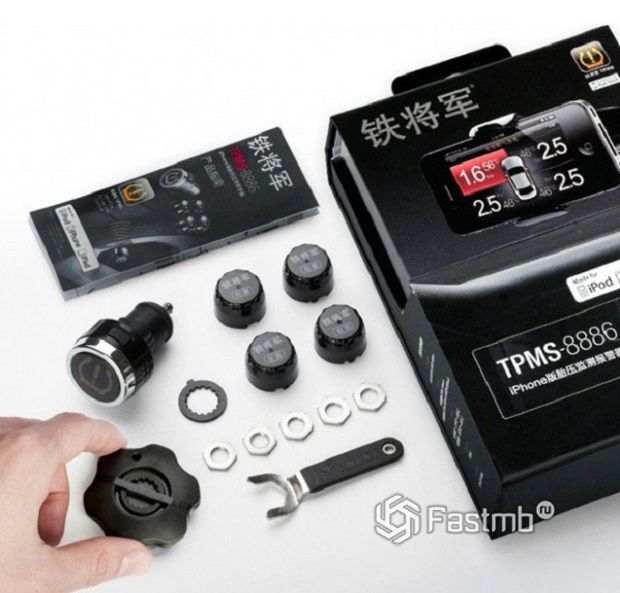

6. Parkmaster TPMS 8886

Система контроля четырех колес входит в премиальный сегмент, средняя стоимость — от 7000 руб. Вся информация от датчиков передается на планшет, ПК или смартфон. В комплект входит все необходимое ПО и трансдьюсер.

Трансляция параметров передается через Bluetooth-канал, используя промежуточное звено — запитанный от прикуривателя приемник информации. В приемнике расположен динамик, передающий звуковые сигналы при неисправности системы.

Кроме давления в шинах, датчик отслеживает температуру покрышек и имеет встроенный замок, что обеспечивает полную сохранность элемента на колесе. Система мониторинга TPMS 8886 от Parkmaster может полностью заменить штатную схему отслеживания работы колес, легко переустанавливается да другой автомобиль. Производитель устанавливает минимальный срок эксплуатации 7 лет.

7. Carax TPMS CRX-1002

Один из лучших дорогих датчиков — это система мониторинга CRX-1002 стоимостью от 11000 руб. Схема устанавливается на все линейки легковых автомобилей — от внедорожников до мини.

Колпаки термопары рассчитаны на максимальное давление в шинах 4,2 бар. Сенсоры проводят замеры параметров каждые пять секунд и передают сигнал на головной блок, который имеет вид брелока и может устанавливаться на торпеду или привешиваться к ключам.

Читать еще:  Стать инструктором по вождению

Датчики запитываются 3-вольтными батарейками, минимальный срок службы батарей — 15 месяцев, имеют противовандальное покрытие.

8. Huf Electronics

Эта система мониторинга давления в колесах разработана для конкретных марок автомобилей: VW/Porsche, Ауди и Шкода. Часто идет как дополнительная опция оснащения.

Стоимость системы — 8000 руб. Среди особенностей датчика — полная адаптация с бортовыми компьютерами марок. При отсутствии штатной TPMS работает как автономная система.

Среди особенностей — невозможность установки датчика на ниппели самостоятельно, без перепрошивки ЭБУ. Если система покупается опционально в сервисе, перепрограммирование производят в автосалоне.

Кроме отслеживания давления, датчики передают температуру покрышки в режиме реального времени на экран монитора. Дисплей устанавливается на приборную панель, запись идет от электросети авто.

9. CARCAM TPMS

Беспроводной датчик давления и температуры в шинах. Радиосигнал поступает от колпака, расположенного на колесе, на монитор. Водитель самостоятельно задает диапазон давления, при котором не будет поступать аварийный звуковой сигнал. При любых отклонениях от заданных параметров блок начинает пищать.

Система не требует дополнительного программирования — сенсоры монтируются на колеса, система их отслеживает самостоятельно. Питание блока происходит от батарейки.

Датчик имеет стильный дизайн, металлические золотники защищаются противовандальными крышками. Производитель дает гарантию не менее 7 лет. Замена батарейки — 1 раз в 12 месяцев.

10. Stcsmartech BTY01

Среди бюджетных вариантов систем мониторинга через Блютуз наибольшей популярностью пользуется модуль Stcsmartech BTY01. Датчик отслеживает давление и температуру воздуха в шинах и передает сигнал на смартфон. Канал бесперебойно работает на расстоянии 10 метров.

Приложение быстро синхронизирует показатели датчиков и ПО. При любых отклонениях от нормы на телефон приходит либо смс, либо подается аварийный звуковой сигнал.

Заключение

Это были наиболее качественные датчики давления в шинах на 2019 год, которые можно купить в РФ. Представлен весь диапазон цен, выбраны самые продуктивные модели бюджетного, среднего и премиального сегмента.

Видео про систему мониторинга давления в шинах TPMS:

Какие датчики давления в шинах лучше? Экспертиза ЗР

В Европе системы контроля давления — обязательное оснащение, мы же пока в хвосте прогресса. Поэтому сравниваем три системы, которые можно приобрести отдельно и установить самостоятельно.

Давление должно быть в норме — как в сосудах водителя, так и в шинах его автомобиля. Но если в прежнюю эпоху владельцы проверяли колеса чуть ли не каждый выходной, то сегодня на это занятие почти все махнули рукой. Мол, пока колесо не легло на обод, давление в нем нормальное.

На ходу обнаружить разнобой в давлении порой бывает непросто: переднеприводный автомобиль, к примеру, может довольно спокойно двигаться при севшем заднем колесе, пока оно не размочалится в лохмотья. Хотя бы поэтому устройства TPMS (tyre pressure monitoring system — система контроля давления в шинах) никак нельзя причислить к безделушкам.

В Европе TPMS — обязательное оснащение, без этой системы машину не сертифицируешь. Даже поставляемые на европейский рынок Весты имеют систему контроля давления в шинах. А мы вновь в хвосте прогресса: на дорогих машинах TPMS есть, а на бюджетных отродясь не было. Однако любую из «обделенных» несложно оснастить соот­ветствующим гаджетом — их в продаже довольно много.

Автомобили среднего ценового диапа­зона обычно оснащают системой контроля давления в шинах, считывающей количество оборотов колес с датчиков АБС. Такая конструкция проста и надежна, но температура колеса не отслеживается. Иное дело — проверенные нами системы: они замечают перегрев шины из-за начала разрушения ее силовой структуры, а также из-за подклинивающих тормозных колодок.

Условия работы всех колес могут немного различаться, но по крайней мере в паре передних или задних давление и температура не должны сколь-нибудь заметно разниться.

В ходе испытаний мы оценивали удобство установки и пользования трех систем китайского производства, а также точность их работы.

Мерим изнутри и снаружи

Принципиальных различий между тестиру­емыми устройствами немного. ТР‑310 требует установить датчики внутри колес, и без шиномонтажных работ здесь не обойтись. ТР‑300 и TPMS‑8886 гораздо демократичнее: их датчики навертываются снаружи на ниппели. А информацию они передают по-разному: ТР‑300 — на монитор (входит в комплект), TPMS‑8886 — на смартфон.

Наши комментарии к каждой из проверенных систем приведены в фотогалерее. Результаты проверки точности сведены в таблицу. Обращаем внимание на то, что половина датчиков отказались работать сразу: во всех случаях виноватыми оказались негодные источники питания. Батарейки мы заменили, и датчики заработали. Показания температуры у всех систем замечаний не вызвали.

Отдельный комментарий посвящаем зимней эксплуатации. Наши испытания в морозильной камере показали, что при —25 °C все датчики дружно занизили давление примерно на 0,1 бара. Это простительно. Главное, чтобы команда работала синхронно. А вот жидкокристаллическим мониторам в морозильнике не понравилось; им потребовалось какое-то время, чтобы отогреться и прийти в «сознание». Америку мы не открыли: смартфон, хранящийся обычно в теплом месте, имеет преимущество.

Восторга не вызвала ни одна система. ­Встра­ивать датчики в колёса — занятие для фанатов, а насадки на ниппели могут стать приманкой для воров. Впрочем, если использовать их исключительно для дальних пробегов и не оставлять на ночь во дворе — тогда, наверное, идея оправданна.

Примерная цена 6300 руб.

Масса датчика 12 г

Основное преимущество этой системы перед другими — отсутствие штатного монитора: и крепить ничего не нужно, и посторонний глаз ничего «лишнего» в салоне не обнаружит. Вместо монитора используют смартфон, который есть почти у каждого. А вот датчики давления заметны сразу: их навертывают на вентили.

Датчики связываются по протоколу Bluetooth с так называемым индикатором — это штекер-передатчик, подключенный в 12‑вольтовую розетку, который транслирует информацию о давлении в колесах на экран смартфона. Программа, скачанная из Сети и установленная на смартфон на базе Android или iOS, позволяет настроить визуальное и звуковое оповещение. В случае выхода за предварительно заданные пределы по температуре и давлению система известит водителя об этом факте. Возможно раздельное программирование для каждого колеса, хотя обычно отмечается только разница между передними и задними колесами.

К точности показаний претензий нет.

Примерная цена 6800 руб.

Масса датчика 8 г

В комплект входит монитор — такой же, как в наборе ТР‑310. Внимание несознательных элементов общества привлечет не только он, но и датчики, навёртываемые на вентили. Это недостаток: любители легкой наживы могут за пару минут получить всю систему в сборе.

К техническим параметрам вопросов нет: датчики показали верное давление во всех выбранных нами контрольных точках.

Примерная цена 7900 руб.

Масса датчика 40 г

Главный недостаток системы состоит в том, что для установки датчиков требуется разобрать и собрать все колёса. Если в дальнейшем один из датчиков испортится или у него сядет батарейка, придется вновь ехать на шиномонтаж. В остальном всё выглядит очень хорошо: снаружи на вентилях будут навинчены штатные колпачки, а потому воришек ничто не спровоцирует. Правда, в автомобиле нужно поискать местечко под небольшой монитор, а он может привлечь ненужное внимание. Да и выглядит инородным телом.

К точности показаний претензий нет: датчики работают исправно, в отличие от большинства переносных манометров. Предусмотрено программирование диапазона «правильных» значений давления и температуры в шинах.

Результаты проверки систем контроля давления

Показания при давлении*, бар

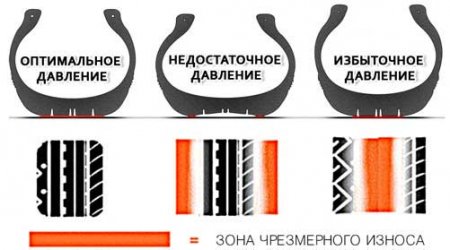

Влияние давления в шинах на поведение автомобиля

Пониженное давление усиливает деформацию шины. Во время качения она нагревается сильнее положенного. Крайние дорожки протектора подвергаются усиленному износу, а иногда нарушается и целостность каркаса. Возрастает расход топлива. Кроме того, при попадании в дорожную выбоину вероятность повреждения как диска, так и шины при пониженном давлении всегда выше, чем при номинальном.

Читать еще:  Страшные дтп с фурами видео смотреть

Повышенное давление сопровождается перенапряжением нитей корда, а также повышенным износом средней части протектора. Во время езды по плохой дороге все удары, которые передаются на подвеску и кузов, становятся заметно ощутимее для седоков. А при попадании в яму увеличивается вероятность разрыва шины.

Опаснее всего — последствия неодинакового давления во всех шинах. Автомобиль при движении всё время норовит уйти в сторону колеса с самым низким давлением — провоцируется движение боком.

Правда, у многих автомобилей давление в шинах на передней и задней осях разное, но мы в данном случае говорим о разном давлении в колесах одной оси.

Что касается влияния температуры, то следует помнить: давление воздуха в замкнутом объеме шины меняется приблизительно на 0,1 бара на каждые 10 градусов изменения температуры.

Все про систему контроля давления в шинах

Проверка давления в шинах автомобиля хотя бы раз в неделю многим водителям покажется вполне достаточной заботой об колесах, но это только на первый взгляд.

Почему нужно контролировать давление в шинах?

Опытные водители понимают, что низкое давление в шинах может привести к повышенному износу протектора.

Поэтому повседневный контроль за этим показателем в каждом колесе, в дальнейшем, в значительной мере положительно сыграет на экономии бюджета.

Чтобы облегчить участь водителя и дать ему возможность ежесекундно контролировать не только давление в шинах, но и температуру в них, было разработано специальное устройство, об которым мы и будем говорить дальше.

Система TPMS (англ. Tire Pressure Monitoring System), которую многие автомобилисты называют просто датчик давления колёс, представляет собой систему, призванную обеспечить контроль давления и температуры в автомобильных шинах.

Главным ее предназначением является постоянное измерение и отображение информации, а также немедленное тревожное информирование водителя о том, что произошло падение давления или критическое изменение температуры в шине/шинах автомобиля.

Такая система устанавливается как в виде заводского штатного оборудования.

Так и может быть инсталлирована дополнительно в условиях автосервиса.

С помощью TPMS можно экономить топливо до 4%, повысить безопасность движения, снизить уровень износа шин, дисков и деталей подвески автомобиля.

В США и странах ЕС присутствие такой системы является обязательным.

Американские исследования показали, что TPMS до 70% снижают риски аварий с летальным исходом, причиной которых стал или факт прокола колеса с последующим его разбортированием, или же перегрев покрышки, который привел к взрыву последней.

В России недавно появилась своя разработка под названием Tire Keeper- смотрите видео в конце статьи.

Виды TPMS

Системы TPMS могут быть реализованы двумя способами. Главным отличием между ними являются типы замера, об особенностях которых подробнее мы поговорим ниже.

Еще наблюдаются конструктивные отличия по способу установки датчиков на колесе, которые могут быть как внутренними, так и внешними.

Первый вариант потребует шиномонтажа для установки.

Второй позволяет накрутить указанные датчики на ниппель, заменив ими защитный колпачок или вентиль.

Стоит отметить, что системы контроля давления в шинах производятся как для легковых, так и для грузовых автомобилей, автобусов и микроавтобусов.

Главным отличием для грузовиков и коммерческого транспорта является то, что установочный комплект может содержать большее количество датчиков, а сами датчики рассчитаны на более тяжелые условия эксплуатации.

ВАЖНО: Недопустимой является установка TPMS на машины с повышенной грузоподъемностью, предназначенных для легкового автомобиля!

Устройство и принцип работы

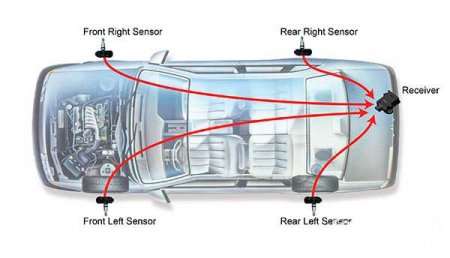

Принцип работы достаточно прост. Установленный на колесе внутренний или внешний датчик измеряет температуру и давление в шине.

Указанный датчик имеет встроенный радиопередатчик с малым радиусом действия, который передаёт полученную информацию на основной блок.

Такой блок устанавливается в салоне авто и в непосредственной близости от водителя.

Основной блок занимается обработкой, полученной от колесного датчика информации согласно заданным самим водителем параметрам.

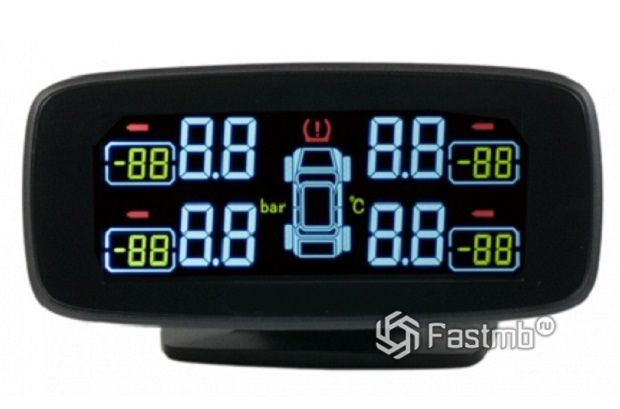

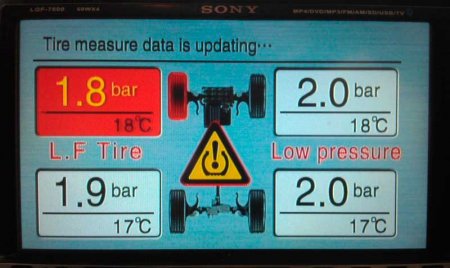

Итоговая информация выводится на дисплей. Если происходит отклонение от заданных параметров, то система TPMS сразу же подает тревожный сигнал, оповещая о необходимости принятия мер.

TPMS и принцип замера

Косвенный тип измерений.

Устройства, которые измеряют давление по косвенному типу, имеют достаточно простой алгоритм работы.

Принцип заключается в том, что частично спущенное колесо имеет заметно меньший диаметр.

Получается, что такое колесо проходит за один оборот меньший отрезок пути.

Система проводит сравнение с контрольными показателями, опираясь также на показания с датчиков вращения колеса системы ABS.

Если показатели не соответствуют, то TPMS немедленно проинформирует водителя соответствующим сигналом-индикатором на приборной панели, а также последует звуковое оповещение.

Основным преимуществом датчиков давления колёс с косвенными измерениями является их простота устройства и относительно низкая стоимость.

К минусам относят то, что они определяют показатели давление только тогда, когда автомобиль находится в движении.

Еще подобные системы имеют низкую точность измерений, а погрешность составляет около 30%.

Прямой тип измерений.

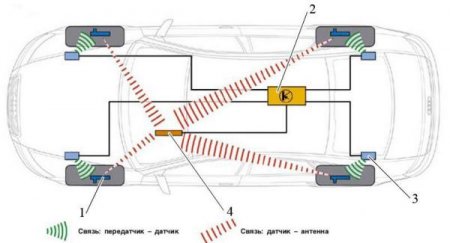

Системы, работающие по принципу прямого измерения давления в шинах, состоят из следующих элементов:

  1. Датчик давления;
  2. Главный блок управления;
  3. Антенна и дисплей.

Такие системы измеряют давление в каждом колесе.

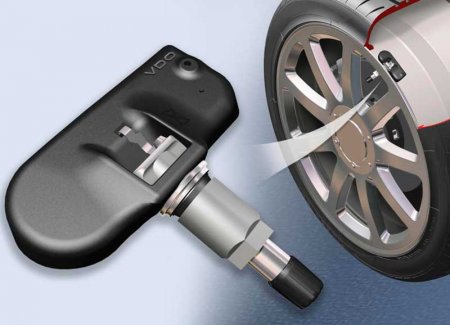

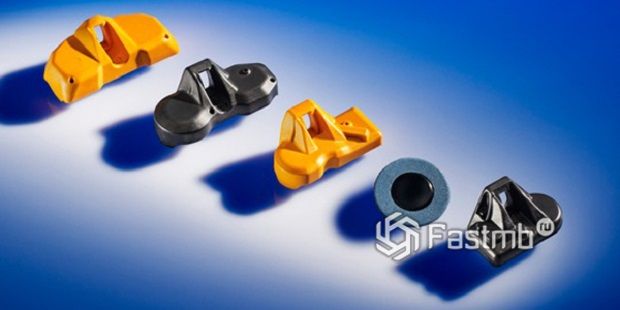

Датчик занимает место вентиля и замеряет давление, отправляя показания через передатчик на главный блок. Дальше все реализовано аналогично предыдущей системе.

Система прямого измерения имеет высокую точность показаний, чутко реагирует на любые изменения ситуации, имеет возможность перепрограммирования после того, как Вы сменили шины.

Информационный дисплей подобных приборов может быть установлен на центральной панели, может иметь вид брелока и т.д.

Колесные датчики в большинстве таких систем имеют встроенные аккумуляторы.

Замене они не подлежат, так что после окончания срока службы, который обычно довольно длительный, приобретают новые датчики.

Основные игроки рынка

Покупателю предлагается огромный выбор среди предложений в области систем контроля давления в шинах автомобиля.

Стоит выделить следующие бренды: Tyredog, Orange, Whistler, AVE, Falcon, Autofun, TP Master, Phantom, Steelmate, Park Master и другие.

Далее мы познакомим читателя с несколькими довольно интересными и востребованными предложениями.

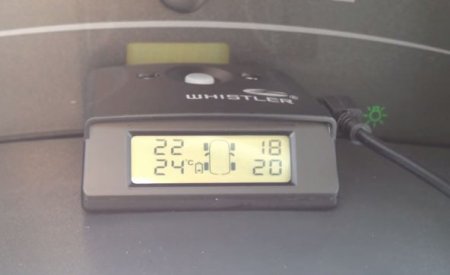

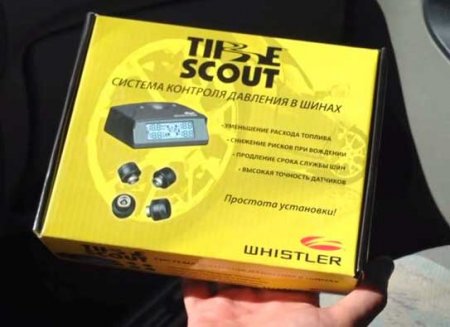

Данное устройство работает по принципу прямого измерения давления и температуры в шинах.

Продукт отличается неплохой точностью и качественно реализованным блоком индикации, который устанавливается на центральной панели автомобиля.

Можно отметить качественный уровень сигнала и стабильность связи между основным блоком и датчиками.

В комплект поставки Whistler ts-104 входит:

  • блок индикации;
  • адаптер питания для авто;
  • 4 датчика для каждой шины;
  • двухсторонний скотч;
  • коврик на приборную панель;
  • запасные уплотнители влагозащитные;
  • элементы питания;
  • пользовательское руководство.

Эта модель представляет бюджетную линейку продуктов данного производителя.

Отлично подойдет тем, кто ценит точность измерений и быстроту реакции системы, но цена при этом остается вполне доступной.

Autofun TPMS-201 имеет аккуратный и компактный монохромный дисплей небольшого размера, а также обладает высокой функциональностью.

В комплект поставки входит:

  • дисплей;
  • кабель-переходник прикуривателя;
  • кабель для подключения к бортовой сети;
  • пластины с липким покрытием обеих сторон;
  • стяжки;
  • 4 датчика;
  • пользовательское руководство.

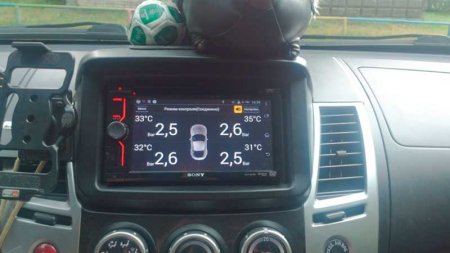

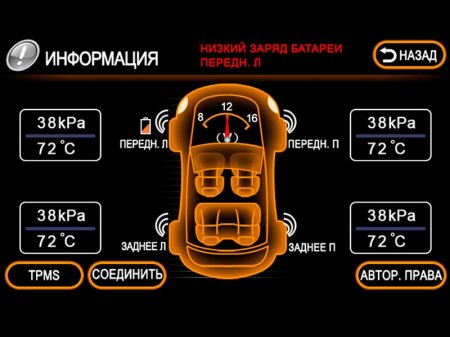

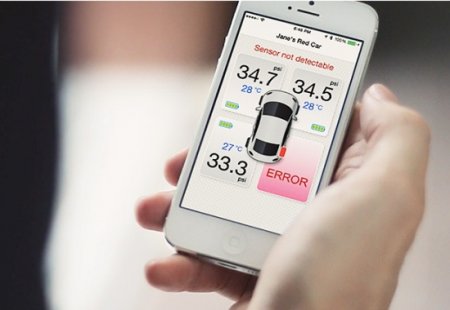

Системы контроля давления в шинах TPMS для Android

Свежайшей разработкой на рынке TPMS стало предложение, главным отличием которого является возможность взаимодействия датчиков на колесе и блока системы со смартфонами под управлением Андроид.

Весь список информации о состоянии шин автомобиля передаётся сразу на экран смартфона по Bluetooth.

Для этого на Android необходимо установить специальное приложение и приобрести комплект, состоящий из 4-х датчиков давления, Bluetooth модуля и 4-х батареек.

Подводим итоги

Удобство использования, неоспоримые преимущества и приемлемая цена делают систему контроля давления и температуры в шинах незаменимым помощником, который неустанно заботится о Вашей безопасности, поможет существенно продлить срок службы покрышек и убережет от непредвиденных осложнений на дороге в процессе эксплуатации Вашего автомобиля.

Читать еще:  Фильтр воздушный камаз евро 1 размеры

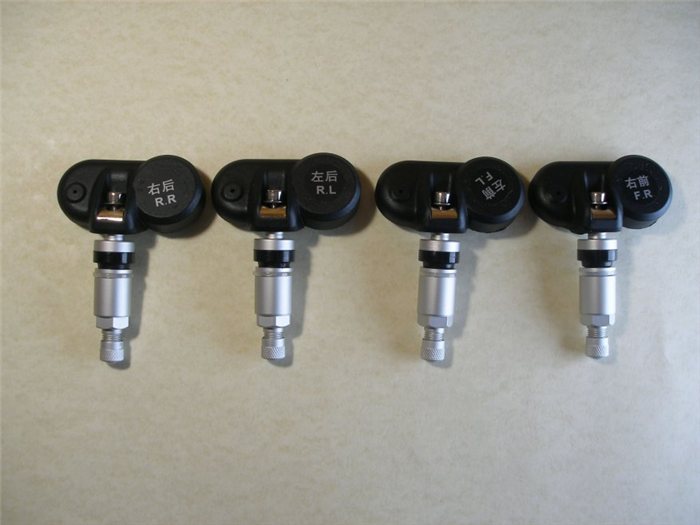

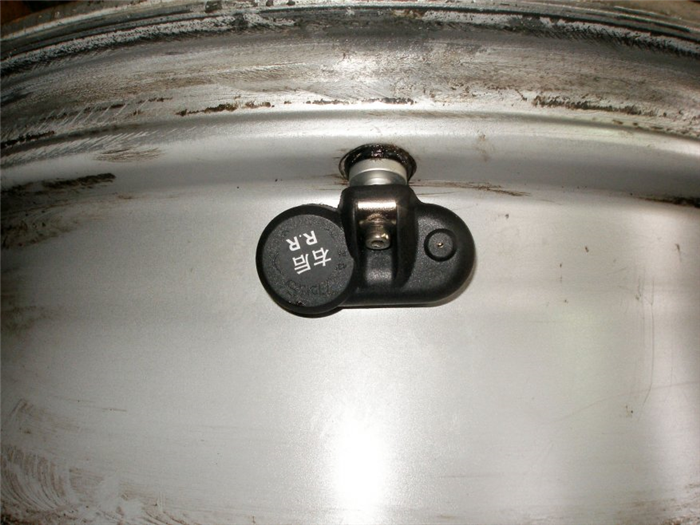

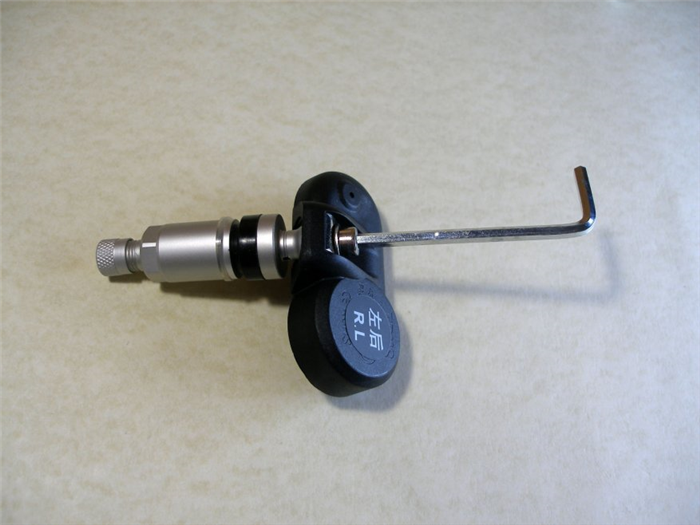

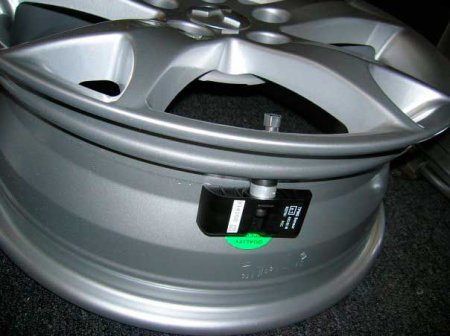

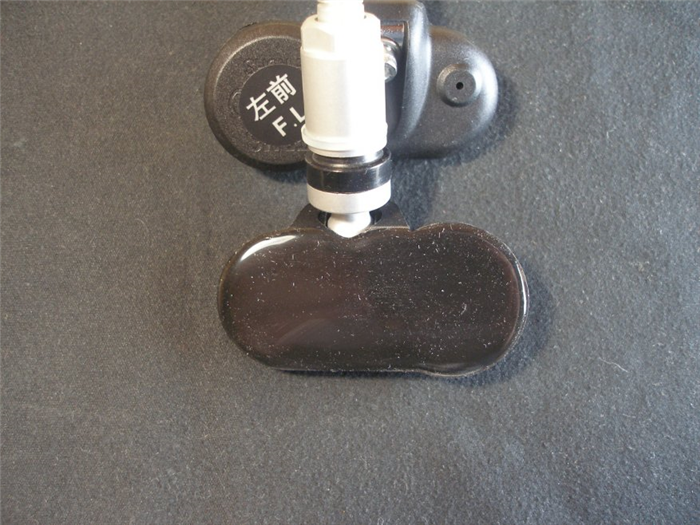

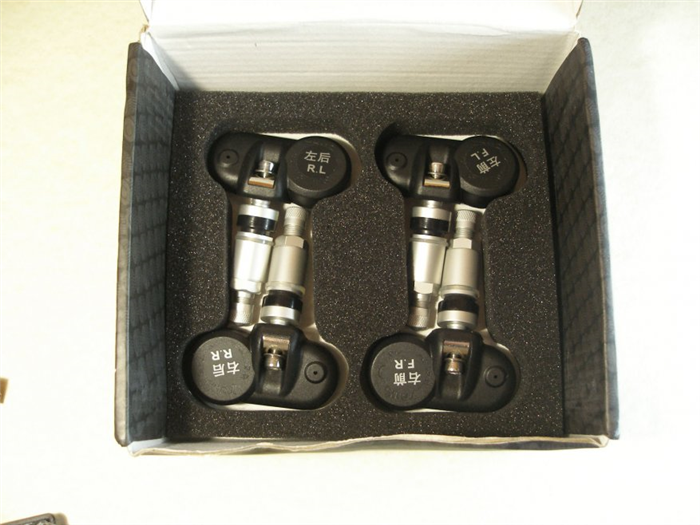

Система контроля давления в шинах (TPMS) с внутренними датчиками

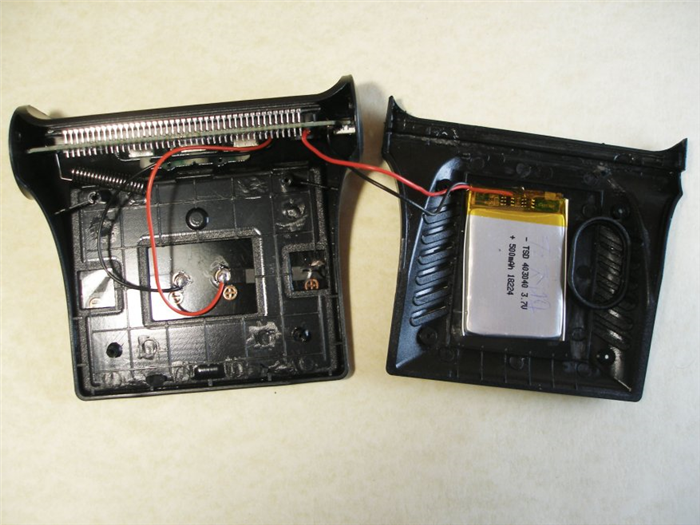

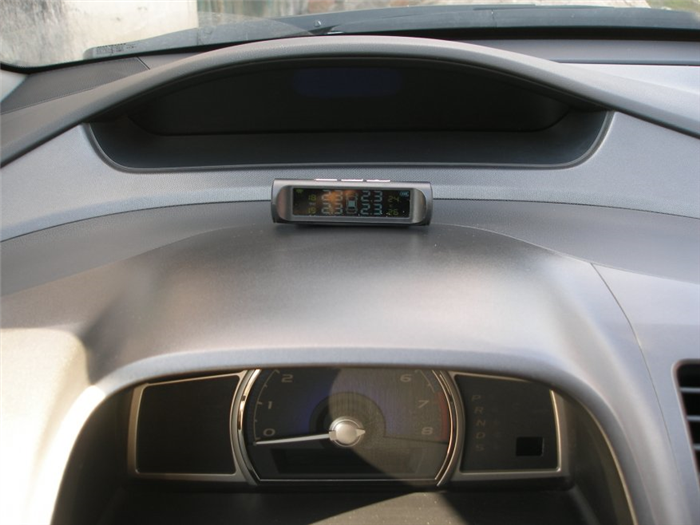

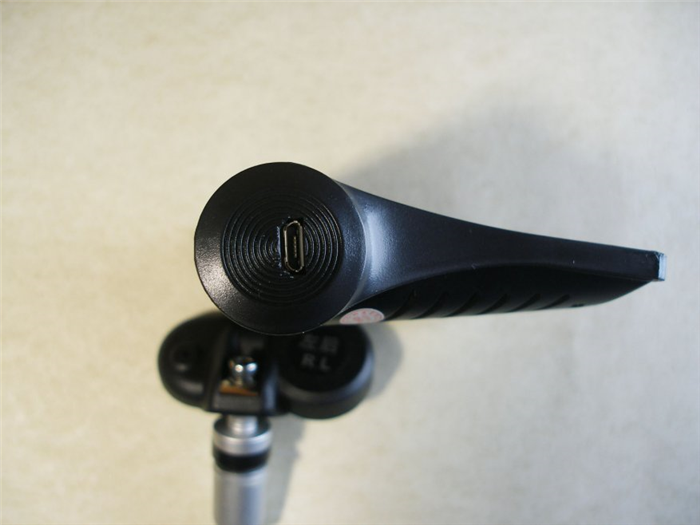

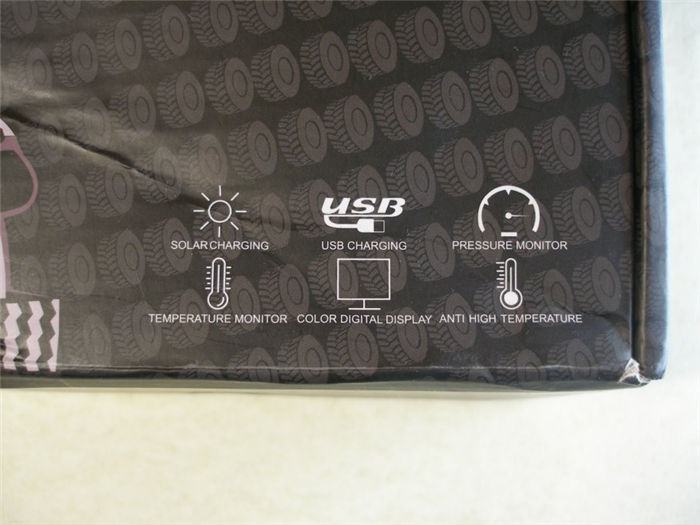

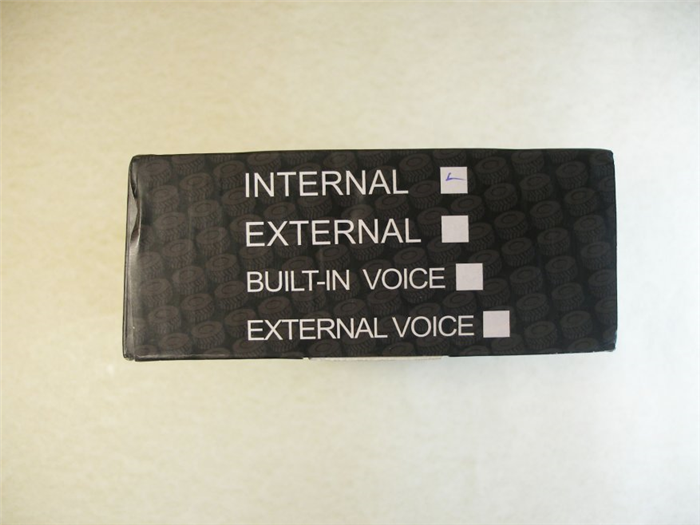

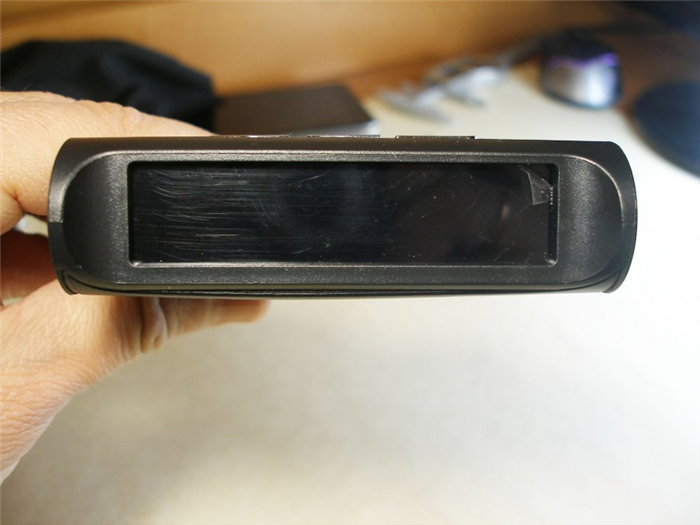

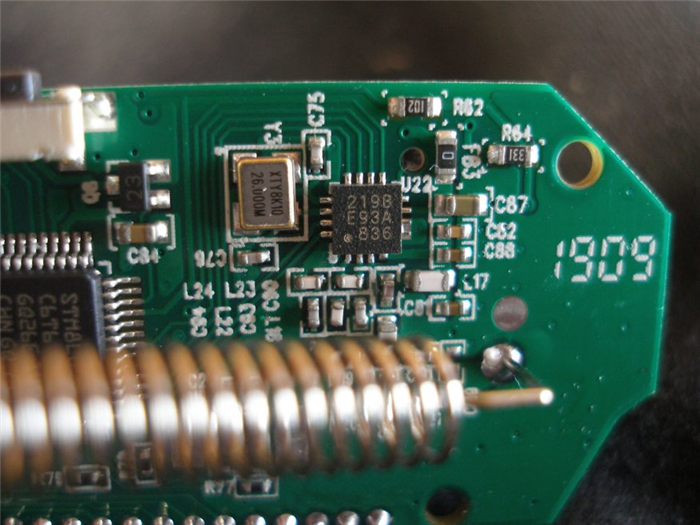

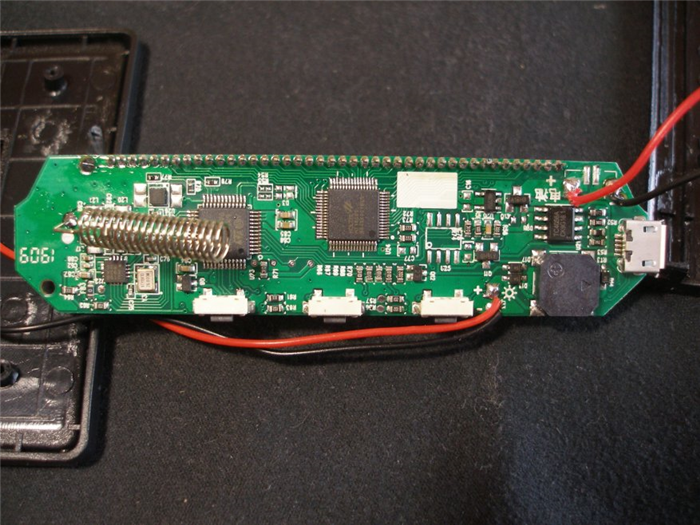

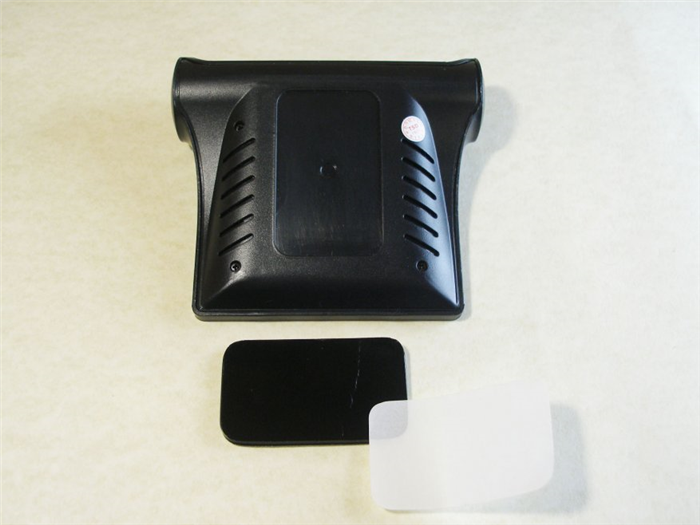

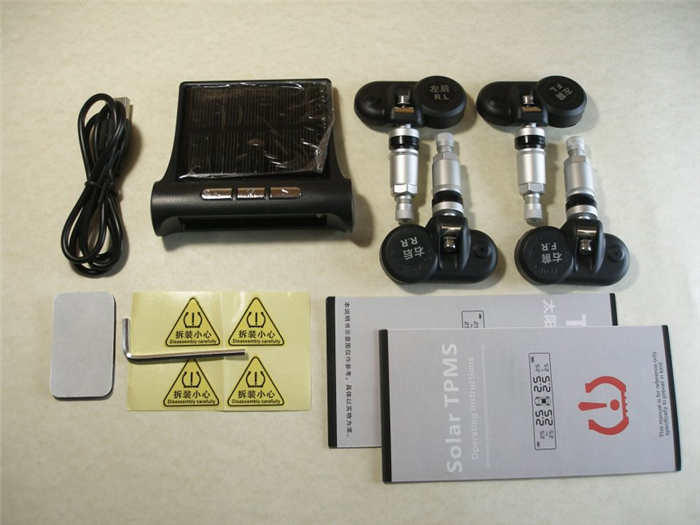

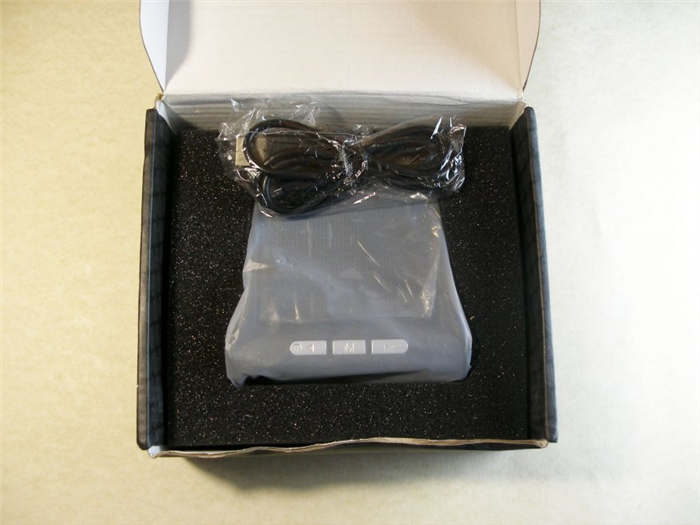

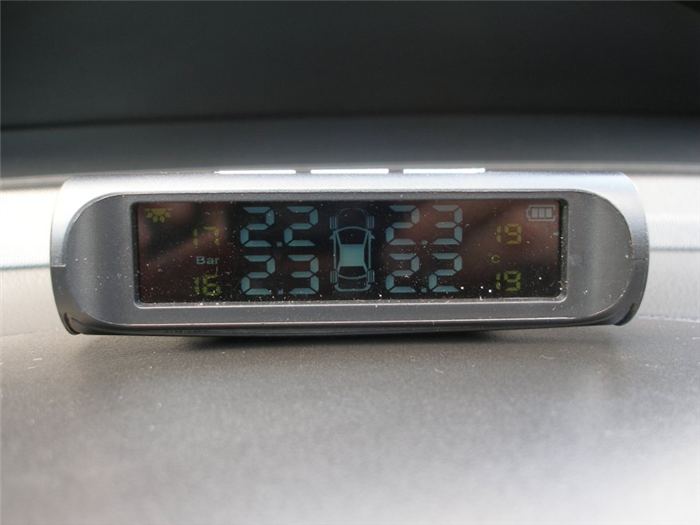

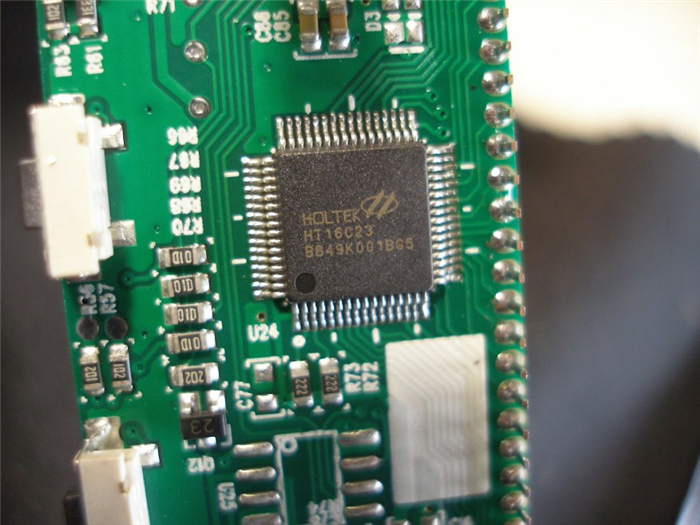

В данном обзоре речь пойдет о гаджете для автомобилистов. Это монитор контроля давления в шинах с внутренними датчиками. Прибор позволяет в режиме реального времени контролировать давление в шинах, не выходя из салона автомобиля, позабыв о беготне с манометром вокруг автомобиля или необходимости заезжать на шиномонтаж.

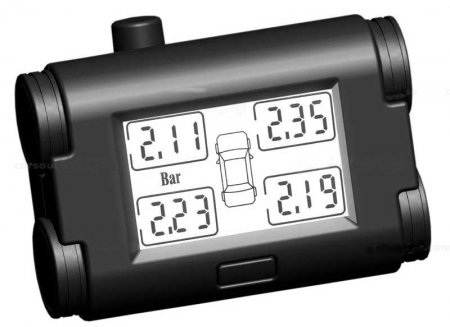

Наиболее часто встречаемые мониторы давления в шинах (TPMS) это мониторы с внешними и внутренними датчиками. Внешние накручиваются на вентили (соски) колес, внутренние вставляются в диск вместо штатных, обычных вентилей.

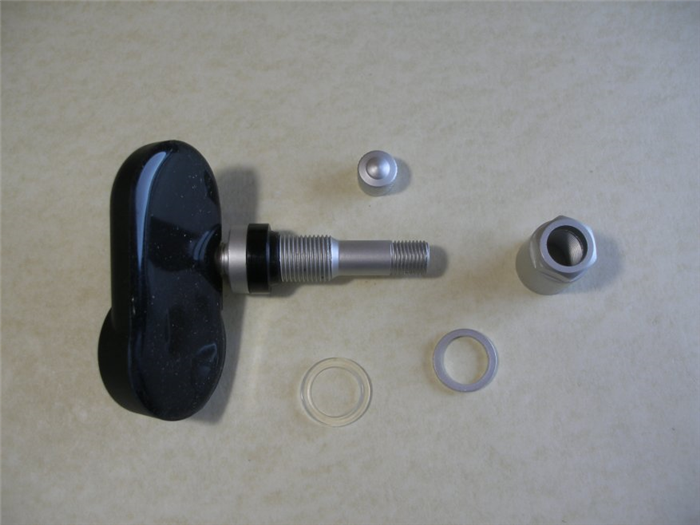

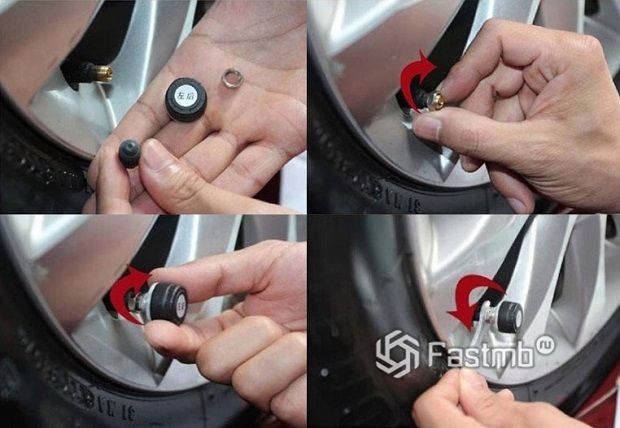

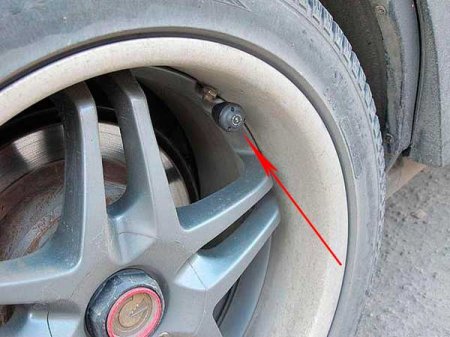

Внешние датчики крайне просто установить самостоятельно – они накручиваются на вентили колес вместо колпачков. Для установки внутренних датчиков требуется посетить шиномонтаж, где снимут покрышку, удалят обычный вентиль, и вместо него установят внутренний датчик давления. И в том и в другом случае колесо желательно балансировать так, как оба вида датчиков имеют свой вес.

Поскольку внешние датчики могут стать легкой добычей мелких хулиганов или автоворов, а так же могут пострадать от прилетевшего камня или других факторов, то в связи с предстоящей поездкой на шиномонтаж для сезонной смены шин, решил установить монитор давления с внутренними датчиками.

Характеристики:

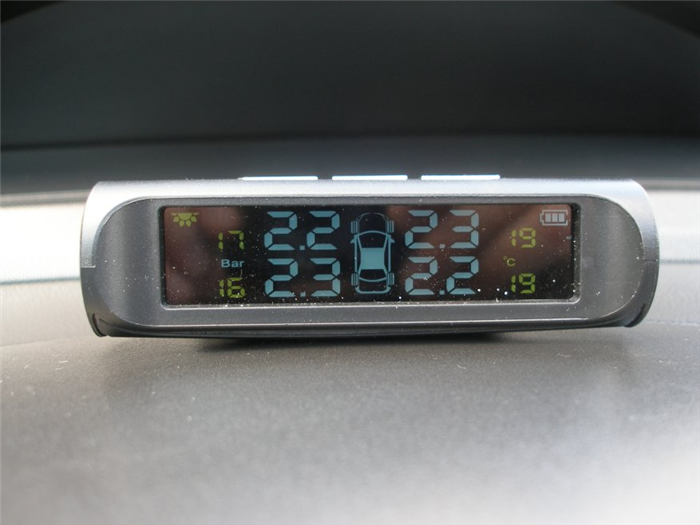

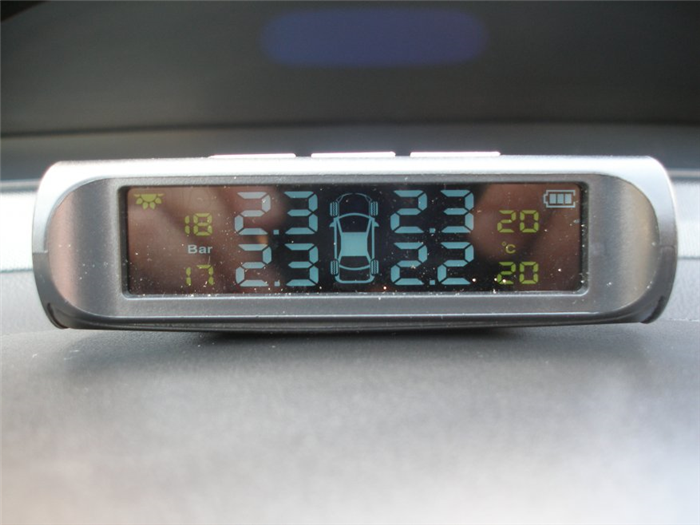

Дисплей: цветной экран LCD;

Звуковая сигнализация;
Тип датчика: внутренний;
Напряжение питания: DC 5V;

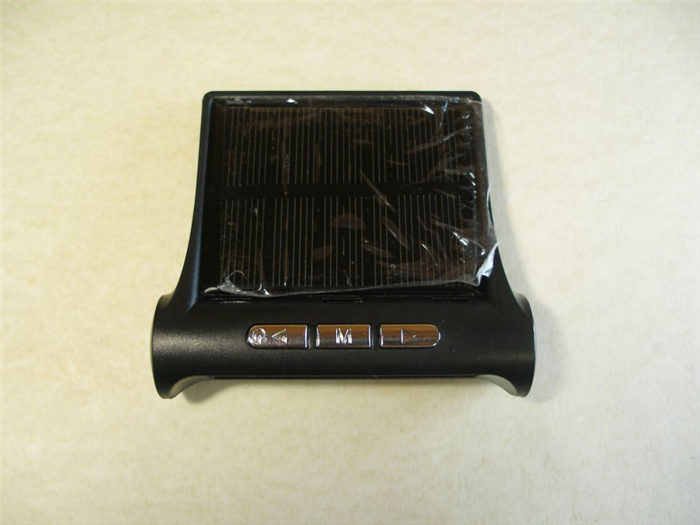

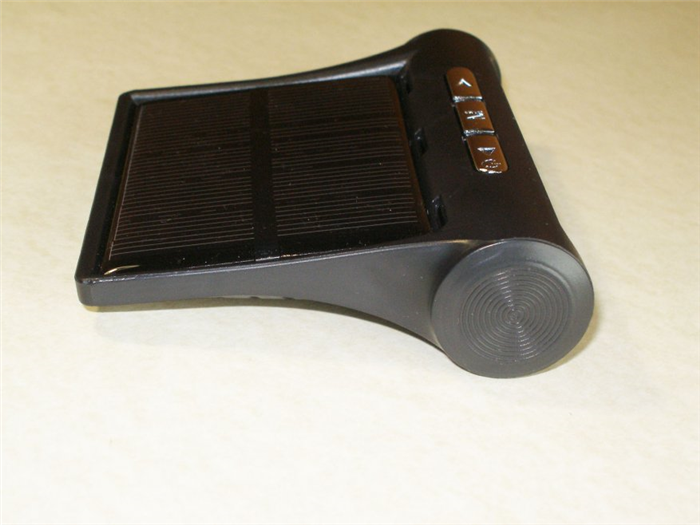

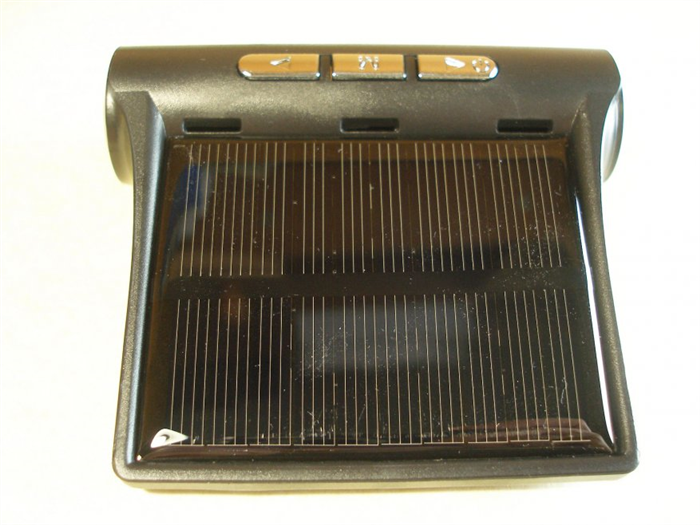

Источник питания: солнечная панель для зарядки внутреннего аккумулятора + microUSB;

Частота: 433,92 МГц ± 20,00 МГц;
Размер: прибл. 9,5 х 8,5 х 2,8 см / 3,74 х 3,35 х 1,10 »;
Диапазон давления воздуха: 0,1

8,0 Bar;
Диапазон настройки температуры: 40

90 ℃;
Рабочая температура: -20

80 ℃;
Напряжение питания датчиков: Рабочее напряжение: 2,1 В — 3,6 В;
Комплект поставки:
Основной блок – 1;
Внутренние датчики – 4;
USB-кабель для зарядки/питания – 1;
Монтажный набор – 1 (шестигранный ключ + липкая площадка для фиксации монитора на поверхности);
Руководство пользователя – 2 (английский + китайский язык)

Коробка не пестрит множеством надписей на бортах, указана лишь основная информация о назначении и заложенных функциях системы контроля давления.

На одной из сторон коробки указаны возможные варианты комплектации, а в соответствующем окне отмечено, что в данном случае комплект с внутренними датчиками.

Монитор от повреждений во время пути дополнительно был прикрыт поролоном и зафиксирован в таком же бампере. Немного забегая вперед, скажу, что кабель USB имеет длину один метр, но в дальнейшем он не понадобился так, как солнечная панель, которой оснащен монитор, полностью справляется со своим функциями, заряжая внутренний аккумулятор гаджета даже в пасмурный день.

Таким же поролоновым бампером защищены датчики.

Кроме монитора и датчиков в комплект входят стикеры, напоминающие работникам шиномонтажа об установленных датчиках (клеятся на диск), шестигранный ключ для фиксации датчика, липучка для крепления монитора на поверхности и две инструкции (на английском и китайском языках).

В данном случае датчики состоят из двух узлов – вентиля и самого датчика, каждый из которых подписан – FL, FR, RL, RR, т.е. передний левый, передний правый, задний левый и задний правый.

Вентиль и датчик соединены между собой шарнирным соединением. Фиксация осуществляется винтом под шестигранним.

В данном комплекте датчики неразборные. Электроника и элемент питания спрятаны в пластиковом корпусе и залиты резиноподобной субстанцией. С одной стороны это не очень хорошо, ведь батарейку не предполагается менять, хотя и прослужит она пару-тройку лет. С другой стороны электроника датчика более чем надежно защищена от воздействия влаги, которая присутствует в воздухе шины. Ну, а при большом желании, удалив резиноподобную субстанцию, можно батарейку и поменять. Можно предположить, что элементом питания служит литиевая батарейка CR1632.

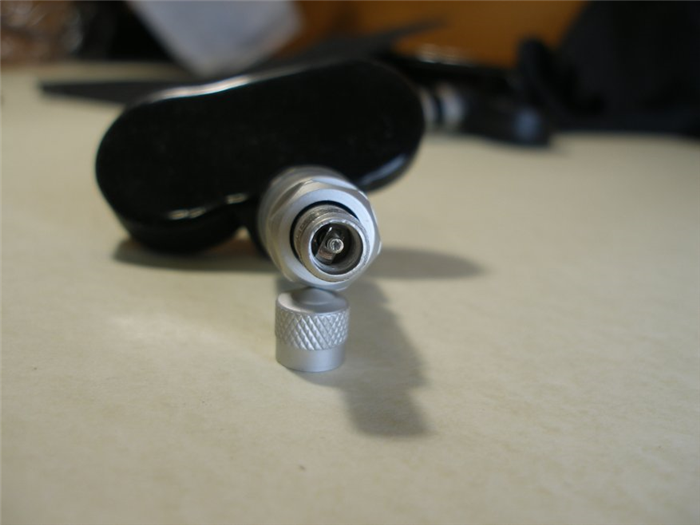

Вентиль сделан из алюминиевого сплава.

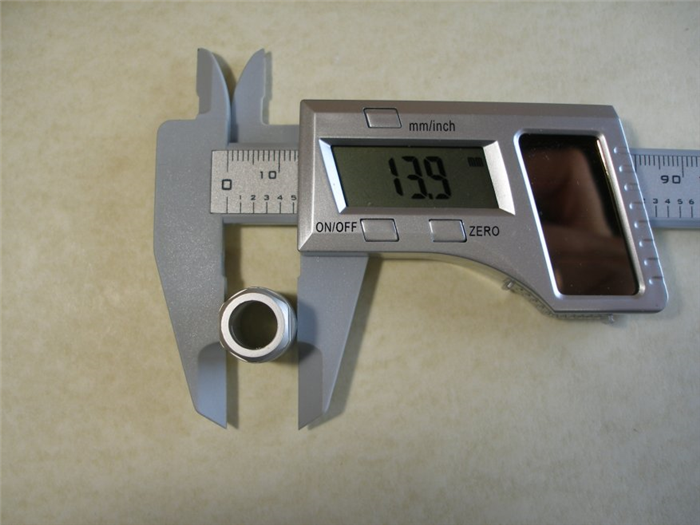

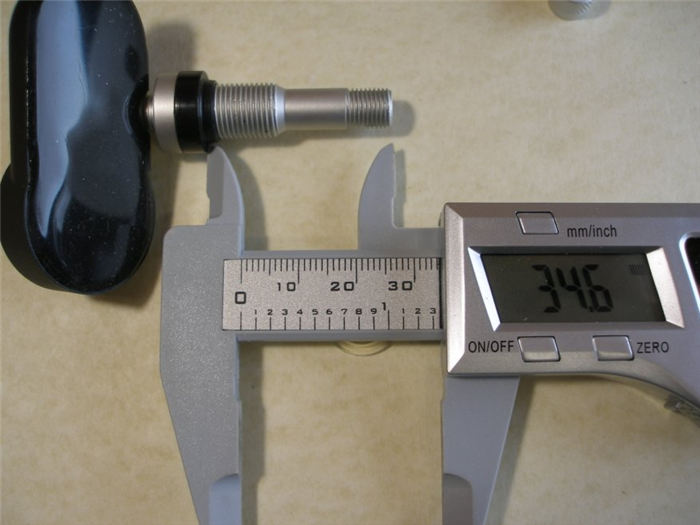

Возможно, в зависимости от конструктива диска, нужно учитывать длину вентиля и диаметр цилиндрической гайки.

Большую часть верхней стороны вполне приличного корпуса занимает солнечная панель, накрытая транспортировочной пленкой. Размеры корпуса соответствуют заявленным. На верхней же стороне расположены три кнопки, которые на мой взгляд нужно было делать так же черными, чтобы не привлекать внимание к прибору с улицы.

Экран так же защитили транспортировочной пленкой.

В корпусе имеются вентиляционные отверстия для охлаждения электроники гаджета.

На левой стороне корпуса ничего нет, а на правой расположен разъем microUSB, хотя мне он ни разу не пригодился благодаря солнечной панели.

На нижней стороне корпуса есть сектор, куда наклеивается прямоугольник липкой резиновой площадки для крепления гаджета на торпедо. На время транспортировки он защищен с двух сторон глянцевой бумагой.

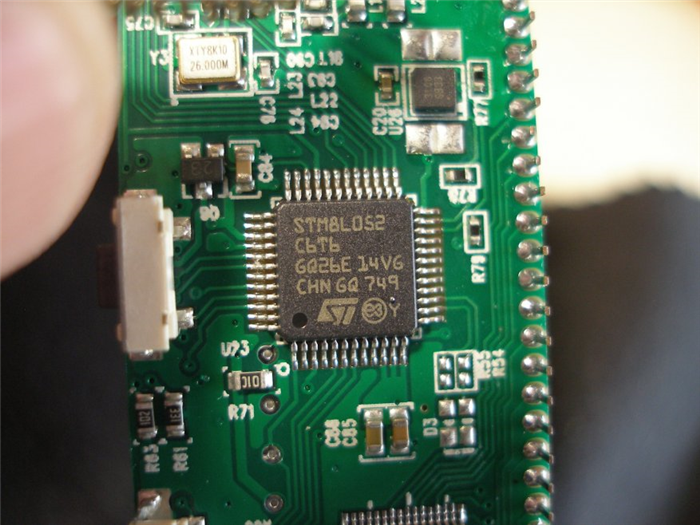

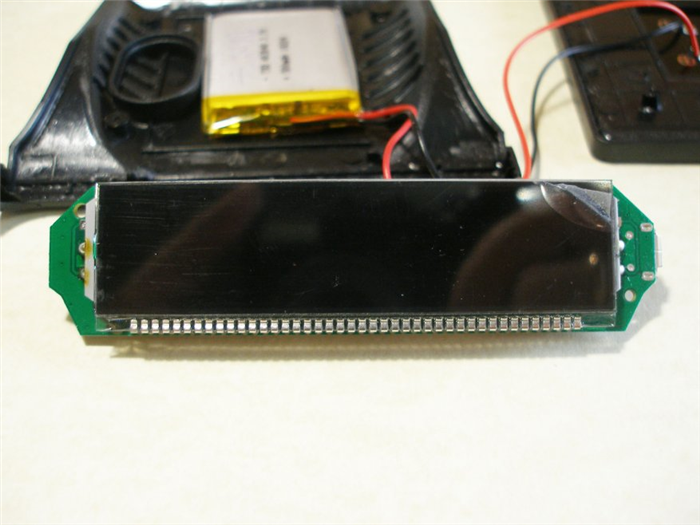

Внутри корпуса расположена небольшая плата с дисплеем и антенной в виде пружины, и аккумулятор на 500 мАч.

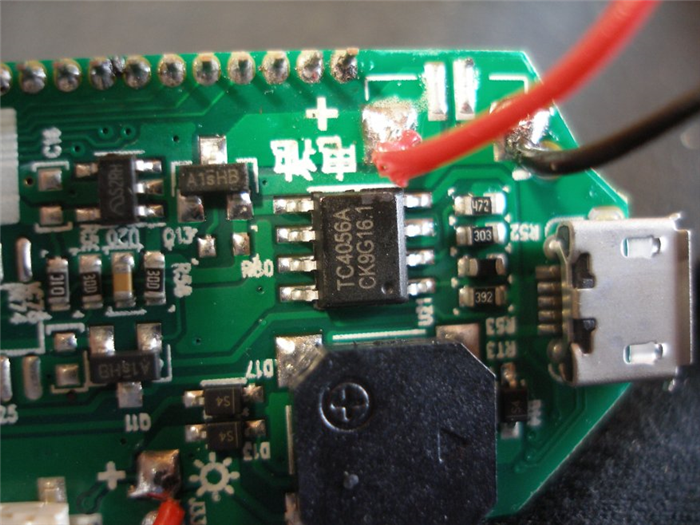

Основные чипы на плате:

— контроллер заряда литиевых аккумуляторов ТС4056А (она же ТР4056);

— контроллер ЖК экрана НТ16С23;

— радиомодуль реализован на чипе с маркировкой 219В

Проблем с установкой вентилей с датчиками не возникло – сначала вставляется вентиль и затягивается цилиндрической гайкой с наружной стороны диска. После этого датчик подгибается вплотную к диску и затягивается шестигранным ключом.

В данном комплекте монитора инструкция универсальная для разных вариантов поставки. В частности указано, что датчики начинают обмениваться информацией с монитором после разгона автомобиля до 20 км/ч. Однако в моем случае информация с датчиков начала поступать сразу по мере накачивания колеса, но с небольшой задержкой. Т.е. еще не установив колесо на автомобиль уже можно узнать, какое давление в колесе. Нельзя не отметить высокой точности показаний. Кроме манометра на шиномонтажке были проведены измерения собственным манометром и расхождений не выявлено, т.е. обозреваемому гаджету можно доверять.

Так он прописался на торпедо машины.

Комплектный кабель питания не понадобился так, как солнечная панель полностью удовлетворяет потребности гаджета в энергии. Кроме того через некоторое время после прекращения движения на длительное время, гаджет уходит в спящий режим и информация на экране не отображается. Но стоит открыть дверь, т.е. создать колебания кузова, как монитор включается, издав короткий pic.

Включается прибор длительным нажатием левой кнопки (со стрелкой влево и значком включения питания). В случае, если все в порядке, то на экране появится следующая информация:

Разумеется у датчиков, как в плане измерения давления, так и в плане измерения температуры, есть некоторая погрешность. На фото данные после нескольких часов простоя автомобиля. По мере прогрева воздуха в шинах во время движения показания давления выравниваются (недокачали на пару десятых правое заднее), а температура в передних колесах всегда на пару-тройку градусов выше, чем в задних – там и нагрузка выше и двигатель через коробку и валы дополнительно нагревает воздух в шинах).

Показания температуры полезны тем, что позволяют в случае значительной разницы судить о неисправности суппорта, тормозных дисков и колодок, что удобно.

В данной версии монитора предусмотрена регулировка яркости дисплея. Здесь всего два уровня, но все же. Нажатие левой кнопки делает экран темнее, правой светлее.

Изначально единицами измерения давления и температуры установлены Bar и градусы Цельсия. Настройки прибора позволяют изменить Bar на Psi, градусы Цельсия на Фаренгейта, установить свои нижний и верхний пороги давления в шинах и температуру воздуха в них, при достижении которых будет срабатывать звуковая сигнализация.

Для входа в меню настроек нужно длительно зажать среднюю кнопку М.

Нумерация пунктов начинается с нулевого – установка единиц измерения давления. Изменения вносятся левой и правой кнопками, подтверждение осуществляется кратким нажатием кнопки М с переходом к следующему пункту настроек.

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
