Указатель уровня топлива урал

Указатель уровня топлива урал

Приводятся электросхемы основных типов грузового автомобиля УРАЛ — 4, 5 и 6 серии. Справочная информация предназначена для проведения ремонта и обслуживания авто. Показаны на схемах фары, двигатель, генератор, реле и предохранители, датчики и выключатели, а также другие узлы грузовика УРАЛ. Вы можете при необходимости бесплатно скачать все схемы с сайта Electroshemi.ru просто перетащив их мышкой в свою папку. После чего увеличить на весь экран и подробно изучить.

Схема электрооборудования УРАЛ-4320

Схема электрооборудования УРАЛ-5557

24 Датчик засоренности масляного фильтра
68 11.3704000-01 Выключатель кнопочный
4 11.3741060 Нагреватель топлива УРАЛ 5557
47 11.7904000 Фильтр конденсаторный
78 1101.3816010 Манометр шинный
34 1102.3741 Клапан электромагнитный
31 1112.3740 Факельная свеча
27 1112.5208000 Стеклоомыватель
44 12.3741000 Резистор добавочный с электротермическим реле
23 13.3839600 Датчик засоренности воздушного фильтра
22 1322.3771000 Генератор
113 1402.3737000 Выключатель «массы»
59 16.3730000 Электродвигатель стеклоочистителя
83 16.3802010 Спидометр
11 17.3723000 Панель соединительная
127 171.3711010 Фара-прожектор
89 1901.3830010 Указатель давления
105 2109.3704010-30 Выключатель зажигания
55 211.3777 Реле задних противотуманных фонарей
88 2212.3803-13 Сигнализатор блокировки межколесного дифференциала
87 2212.3803-20 Сигнализатор засоренности воздушного фильтра
91 2212.3803010-16 Сигнализатор зарядки АКБ
36 25.3708000-30 Стартер
81 2531.3813010 Тахометр электронный
29 2602.3829010 Датчик аварийного давления масла
38 264.3712010 Фонарь передний габаритный
118 2702.3829010 Датчик падения давления воздуха в баллонах
50 2802.3829010 Выключатель звуковых сигналов
46 29.3722000-01 Предохранитель биметаллический
74 32.3710000 Выключатель световой аварийной сигнализации
115 375-3724070 Провод от стартера на МАССУ в сборе
69 3812.3710.02.04 Выключатель фары задней
73 3842.3710.11.04 Выключатель света задних противотуманных фар
39 431.3731010-01 Фонарь боковой габаритный
6 4320-3724082 Пучок проводов подогревателя
106 4320-3724098 Провод от выключателя стояночного тормоза к колодке блока контрольных ламп в сборе
15 4320-3724138 Провод высокого напряжения с помехоподавительным сопротивлением
9 4320-3724140-01 Провод высокого напряжения подогревателя
14 4320-3724170-10 Провод к боковому повторителю в сборе
63 4320-3724175-10 Провод знака автопоезда в сборе
116 4320-3724283-01 Провод от выключателя «массы» к розетке
110 4320-3724284-01 Провод от аккумуляторной батареи к розетке
82 43202-3724290-11 Провод соединения приборов с «массой»
57 4320Х-3724133 Пучок проводов корректора фар
92 4320Х-3724137 Пучок проводов сигнализаторов межколесной блокировки
60 4320Х-3724167-10 Пучок проводов стеклоочистителя
28 4320Х3724102 Пучок проводов муфты включения вентилятора двигателя
95 4320Х3724139 Пучок проводов к датчику включения БМКД
45 4320Я2-3724010-40 Пучок проводов основной в сборе
18 4602.3710010 Выключатель
20 5102.3709010 Переключатель муфты вентилятора
12 511.3726010 Повторитель боковой указателя поворота
121 5202.3827010 Датчик указателя уровня топлива
117 5557-3724070-30 Провод соединения аккумуляторных батарей
114 5557-3724080-10 Провод соединения аккумуляторных батарей с выключателем «массы»
64 55571Х-3724020-30 Пучок проводов добавочный
124 55571Х-3724040-10 Пучок проводов задних сигнальных фонарей
119 55571Х-3724145 Пучок проводов к датчику аварийного давления
94 5557Х-3724035 Пучок проводов задний
112 557-3724050 Провод от аккумуляторной батареи к стартеру
25 661.3710-01 Термореле
2 671.3711010 Фара в сборе УРАЛ 5557-40
51 6ТБ.266.002 Розетка штепсельная типа 47К
53 733.3747000-10 Зуммер
48 738.3747000-20 Реле стартера
123 7442.3716010-10 Фонарь задний
8 90.3747010 Реле дальнего света фар
10 9301.373401 Источник высокого напряжения
80 АП171А-3811010 Амперметр
99 ВК12Б-3720000 Выключатель гидравлический света «стоп»
71 ВК343-3709000-01.08 Выключатель плафона
72 ВК343-3709000-02.16 Выключатель знака автопоезда
108 ВК403А-3716000 Выключатель сигнализатора стояночного тормоза
96 ВК416Б-3709000-01 Выключатель света щитка приборов с реостатом в сборе
100 ВК503-3710110 Выключатель сигнализации неисправности тормозной системы
16 ВН-45М Выключатель клапана
109 ИЛАЕ.563414.011 Аккумуляторная батарея
26 КЭМ 32-23 Клапан электромагнитный
30 ММ370-3829010 Датчик давления масла
37 ММММ.306577.004 Электромагнитный клапан останова двигателя
65 МЭ226В-3730000 Электродвигатель отопителя
3 МЭ252-3730000 Электродвигатель подогревателя
101 П110-3709000-А Переключатель указателей поворота
70 П147-370900-03.11 Переключатель отопителя кабины
102 П147-3709000-07.09 Переключатель стеклоочистителя
75 П305-3709010-0 Переключатель света
52 П39А-3710000-0 Ножной переключатель света фар
79 ПД511Е-3803010-У-ХЛ Блок контрольных ламп правый
86 ПД512Е-3803010-У-ХЛ Блок контрольных ламп левый
5 ПЖД30-1015500-04 Клапан электромагнитный с форсункой и электронагревателем в сборе
58 ПР119-3722000-01 Предохранитель плавкий на 6А
76 ПР119Б-3722000-01 Предохранитель плавкий на 10А
67 ПР120-3722000 Блок предохранителей
111 ПС315-3723100 Розетка внешнего запуска (позиция 33)
125 ПС325-3723100 Розетка штепсельная
126 ПС326-3723100 Розетка прицепа
61 ПТ-37-3М-3714010-Т2 Плафон кабины
1 ПФ130-3712010-Б Фонарь передний
93 РС493-3803010-У-ХЛ Прерыватель контрольной лампы ручного тормоза
54 РС951А-3726010 Реле указателей поворота
21 С306Д Звуковой сигнал низкого тона
13 С307Д Звуковой сигнал высокого тона
7 СН423-3707000 Свеча подогревателя
66 СЭ300-8102100 Сопротивление электродвигателя отопителя
32 ТМ100А-3808000 Датчик указателя температуры
35 ТМ111-3808000-01 Датчик сигнализатора аварийной температуры охлаждающей жидкости УРАЛ 5557-40
77 УБ170М-3806010 Приемник указателя уровня топлива
85 УК170М-3810010 Приемник указателя давления масла
84 УК171М-3807010 Приемник указателя температуры воды
62 УП101-3726010-Б1 Повторитель поворота боковой и знак автопоезда
122 ФП131АБ-3717010 Фонарь освещения номерного знака
90 ЭМКФ 35 Корректор наклона фар

Схема электрооборудования УРАЛ-6370

  • 1. Тахограф автомобиля
  • 2. Блок двигателя интерфейсный (БДИ)
  • 3. Блок контрольных ламп
  • 4. Переключатель «Круиз-контроль”
  • 4. Переключатель «Круиз-контроль»
  • 5. Выключатель стартера и приборов
  • 6. Подрулевой переключатель поворотов и света фар
  • 7. Подрулевой переключатель стеклоочистителя и стеклоомывателя
  • 8. Электронный спидометр
  • 9. Указатель напряжения бортовой сети
  • 10. Электронный тахометр
  • 11. Указатель температуры охлаждающей жидкости
  • 12. Указатель давления масла в системе смазки двигателя
  • 13. Указатель уровня топлива
  • 14. Двухстрелочный манометр
  • 15. Выключатель вспомогательного тормоза
  • 16. Выключатель блокировки межосевого дифференциала
  • 17. Выключатель фары освещения разгрузочной площадки
  • 18. Выключатель задних противотуманных огней
  • 19. Выключатель блокировки межколесного дифференциала
  • 20. Переключатель наружного освещения
  • 21. Реле прерыватель указателя поворотов
  • 22. Дистанционный выключатель «массы»
  • 23. Выключатель аварийной сигнализации
  • 24. Реле задних противотуманных огней R13
  • 25. Выключатель подъема кабины
  • 26. Электродвигатель насоса
  • 27. Датчик открытой радиаторной решетки
  • 28. Термобиметаллический предохранитель
  • 29. Реле подъема кабин
  • 30. Кран отопителя кабины.
  • 31. Электродвигатель отопителя кабины
  • 32. Электроуправляемое зеркало заднего вида левое
  • 33. Повторитель указателя поворота левый
  • 34,56. Плафоны кабины
  • 35. Фонарь кабины освещения погрузочной площадки
  • 36,57. Дверные выключатели плафонов
  • 37. Фонарь контурный передний левый
  • 38. Боковой габаритный фонарь левый
  • 39,40,41. Фонари знака автопоезда
  • 42. Выключатель знака автопоезда
  • 43. Блок управления зеркалами заднего вида
  • 44. Колодки для соединения с независимым подогревателем и отопителем
  • 45. Подсветка управления отопителем кабины.
  • 46. Переключатель управления краном отопителя кабины.
  • 47. Переключатель управления электродвигателем отопителя кабины
  • 48. Боковой габаритный фонарь правый
  • 49. Фонарь контурный передний правый
  • 50. Электроуправляемое зеркало заднего вида правое
  • 51. Выключатель диагностики EDC
  • 52. Выключатель диагностики БДИ
  • 53. Розетка переносной лампы
  • 54. Разъем диагностики
  • 55. Повторитель указателя поворота правый
  • 58. Переключатель подъема платформы
  • 59. Переключатель управления самосвальным прицепом
  • 60. Переключатель обогрева зеркал
  • 61. Педаль акселератора
  • 62. Блок предохранителей F1
  • 63. Блок предохранителей F2
  • 64. Блок предохранителей F3
  • 65. Реле стартера R1
  • 66. Реле разгрузки клеммы «15» R2
  • 67. Реле разгрузки клеммы «15» R3
  • 68. Реле стеклоочистителя R4
  • 69. Дополнительное реле задних противотуманных огней
  • 70. Реле габаритных огней R6
  • 71. Блок предохранителей F4
  • 72. Реле ближнего света фар R7
  • 73. Реле дальнего света фар R8
  • 74. Реле звуковых сигналов R9
  • 75. Реле сигналов «стоп» R10
  • 76. Блок предохранителей F5
  • 77. Блок предохранителей F6
  • 78. Реле обогрева зеркал авто УРАЛ
  • 79. Блок управления корректорами фар
  • 80. Реле датчик положения педали тормоза
  • 81. Выключатель межосевого дифференциала РК
  • 82. Выключатель коробки отбора мощности
  • 83. Выключатель дополнительной коробки отбора мощности
  • 84. Кнопка включения передач раздаточной коробки
  • 85. Переключатель передач раздаточной коробки
  • 86. Электромагнитный клапан межосевого дифференциала
  • 87. Электромагнитный клапан низшей передачи РК
  • 88. Электромагнитный клапан нейтрали РК
  • 89. Электромагнитный клапан высшей передачи
  • 90. Электромагнитный клапан коробкой отбора мощности
  • 91. Электромагнитный клапан дополнительной коробки отбора мощности
  • 92. Электродвигатель стеклоомывателя
  • 93. Электродвигатель стеклоочистителя
  • 94,107. Дополнительные фары дальнего света
  • 95,106. Фары противотуманные
  • 96. Указатель поворота левый
  • 97. Модуль ближнего света фар левый
  • 98. Мотор корректора фара левой
  • 99. Модуль дальнего света фар с габаритом левой
  • 100,101. Звуковое сигнала
  • 102. Модуль дальнего света фар с габаритом правой
  • 103. Мотор корректора фара правой
  • 104. Модуль ближнего света фар правой
  • 105. Указатель поворота правой
  • 108,109,116,117. Боковое габаритное фонари
  • 110. Фонарь задний правый
  • 111,112. Фары освещения разгрузочной площадки
  • 113. Фонарь задний левый
  • 114,115. Розетки прицепа
  • 118. Клапан заслонки моторного тормоза
  • 119. Датчик числа оборотов распределительного вала
  • 120. Датчик давления УРАЛ 6370
  • 121. Датчик низкого давления и низкой температуры топ
  • 122. Датчик давления и температуры масла
  • 123. Датчик давления наддува и температуры
  • 124. Датчик числа оборотов распределительного вала
  • 125. Клапан управления вентилятором
  • 126. Датчик скорости вентилятора
  • 127. Датчик температура окружающей среда
  • 128. Устройство измерения топлива
  • 129,150,131,132,133,134. Форсунки впрыска топлива
  • 135. Электронный блок управления
  • 136. Нагревательные элемента предпускового подогрева воздуха
  • 137. Реле предпускового подогрева воздуха
  • 138,139. Нагревательные элементы подогрева топлива фильтре тонкой очистки
  • 140. Термореле подогрева топлива
  • 141. Нагревательный элемент осушителя воздуха
  • 142. Датчик уровня вода в топливе
  • 143. Нагревательный элемент подогрева топлива в фильтре грубой очистки
  • 144. Стартер
  • 145. Генератор
  • 146. Датчик уровня топлива
  • 147,148. Батареи аккумуляторные
  • 149. Выключатель «массы»
  • 150,151. Датчики межколесной блокировки
  • 152. Датчик включения межосевой блокировки РК
  • 153. Датчик включения пониженной передачи РК
  • 154. Датчик включения коробки отбора мощности
  • 155. Датчик межосевой блокировки
  • 156. Датчик засоренности воздушного фильтра
  • 157,158. Выключатели пневматические сигнала торможения
  • 159. Электропневмоклапан подъема самосвального прицепа
  • 160,161. Электропневмоклапана подъема платформы
  • 162,163,164. Датчики аварийного давления воздуха
  • 165. Датчик стояночного тормоза
  • 166. Датчик скорости
  • 167. Датчик нейтрали
  • 168. Датчик сцепления
  • 169. Датчик включения сигнала заднего хода
  • 170. Электропневмоклапан межосевой блокировки
  • 171. Электропневмоклапан межколесной блокировки
Читать еще:  Тест зимних шин maxxis

Реле и предохранители

Реле и предохранители УРАЛ расположены в кабине на монтажном блоке справа от панели приборов под съемной крышкой. Порядковый номер предохранителей в перечне соответствует их нумерации на блоках.

1-реле разгрузки клеммы «15» (Р2); 2-реле стартера (Р1); 3, 4, 6, 8, 9, 11-блоки предохранителей; 5-реле разгрузки клеммы «15» (R3); 7-реле стеклоочистителя (R4); 10-реле задних противотуманных огней; 12-разъем диагностики; 13-реле выключателя пневматического сигнала торможения (R12); 14-реле обогрева зеркал (R11); 15-реле сигнала стоп (R10); 16-реле звуковых сигналов (R9); 17-реле дальнего света (R8); 18-реле ближнего света (R7); 19-реле габаритных огней (R6); 20-реле дополнительное задних противотуманных огней (R5).

УРАЛ-4320-60/61, УРАЛ-43206-61, УРАЛ-5557-60. Руководство — часть 7

стей необходимо кратковременно нажать на выключатель 20 и провести считывание свето-
вых кодов в соответствии с дополнением «Двигатели ЯМЗ-6565, ЯМЗ-65651, ЯМЗ-65652,
ЯМЗ-65653, ЯМЗ-65654 и их комплектации» к руководству по эксплуатации «Силовые аг-
регаты ЯМЗ-236НЕ2, ЯМЗ236НЕ, ЯМЗ-236Н, ЯМЗ-236-БЕ2, ЯМЗ-236БЕ, ЯМЗ-236Б».

Аварийная сигнализация включается нажатием на выключатель 26, при этом начи-

нают мигать все указатели поворотов и лампа в самой кнопке.

Для проверки уровня топлива в основном топливном баке следует переключить

переключатель указателя уровня топлива 42 наверх, для проверки уровня топлива в допол-
нительном топливном баке переключить переключатель указателя уровня топлива 42 вниз.

1-манометр двухстрелочный; 2-сигнализатор блокировки межколесного дифференциала (БМКД); 3-
сигнализатор аварийного падения давления масла; 4-указатель температуры охлаждающей жидко-
сти; 5-сигнализатор предпускового подогрева воздуха; 6-указатель давления масла; 7-тахометр
электронный; 8-спидометр электронный; 9-сигнализатор дальнего света фар; 10-сигнализатор ре-
зерва топлива; 11-указатель уровня топлива; 12-указатель напряжения; 13-манометр шинный пе-
реднего контура; напряжения; 13а-манометр шинный заднего контура; 14-переключатель режимов
отопителя кабины; 15-выключатель поворотной фары*; 16-выключатель фонарей знака автопоезда;
17-переключатель управления накачкой шин переднего контура; 18-табличка накачки шин и вы-
пуска воздуха; 19-переключатель управления накачкой шин заднего контура; 20-выключатель ди-
агностики блока управления двигателем (EDC); 21-выключатель задних противотуманных фонарей;
22-выключатель диагностики блока двигателя интерфейсного (БДИ); 23-выключатель коробки от-
бора мощности (КОМ); 24-выключатель коробки дополнительного отбора мощности (ДОМ); 25-
выключатель ЭФУ; 26-выключатель аварийной световой сигнализации; 27-сигнализатор блокиров-
ки межосевого дифференциала; 28-выключатель блокировки межколесного дифференциала; 29-
выключатель блокировки межосевого дифференциала; 30-выключатель передач раздаточной ко-
робки; 31-переключатель передач раздаточной коробки; 32-переключатель света центральный; 33-
сигнализатор передач раздаточной коробки; 34,39-блоки контрольных ламп правый и левый; 35-
сигнализатор разряда аккумуляторных батарей; 36-сигнализатор диагностики блока двигателя ин-
терфейсного (БДИ); 37-выключатель аккумуляторных батарей; 38-выключатель плафона кабины;
40-сигнализатор диагностики блока управления двигателем (EDC); 41-сигнализатор засоренности
воздушного фильтра; 42-переключатель указателя уровня топлива; 43- сигнализатор нейтрали

Рисунок 19 — Панель приборов и выключателей

ВРемонт.su — ремонт фото видео аппаратуры, бытовой техники, обзор и анализ рынка сферы услуг

В автомобилях применяют дистанционные электрические указатели уровня топлива. Датчик такого прибора установлен в топливном баке, а приемник — на панели приборов автомобиля. Шкала приемника проградуирована в долях объема бака, поэтому на шкале обычно наносят отметки: 0,1/4, 1/2, 3/4, П (полный).

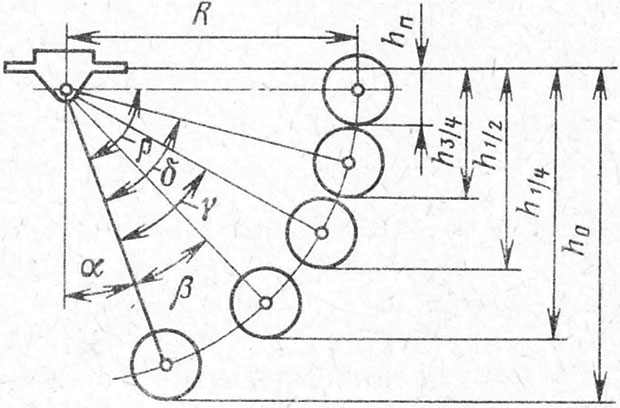

Рис. 2. Электромагнитный указатель уровня топлива в автомобиле:
а — датчик; б — схема приемника; в — лучевая диаграмма датчика; R — длина рычага; α — угол между вертикалью и рычагом при пустом баке; β γ и р — углы поворота рычага от нулевого положения до наполнения бака соответственно на ¼, ½, ¾ и П (полный); h и h¼, h½, h¾, hп — расстояния от опорной плоскости крепления датчика до нижней части поплавка соответственно при пустом баке и при различном наполнении бака.

В качестве датчика при измерении уровня топлива применяют проволочный реостат, ползунок которого перемещается рычагом с поплавком на конце. Реостат датчика соединен с приемником, который реагирует на изменение сопротивления реостата (уровня топлива). Если на автомобиле устанавливают два топливных бака, то в каждый бак ставят датчики, а на панель приборов — один приемник и переключатель для присоединения того или иного датчика во время замера.

Читать еще:  Снегоход мвп 500 технические характеристики

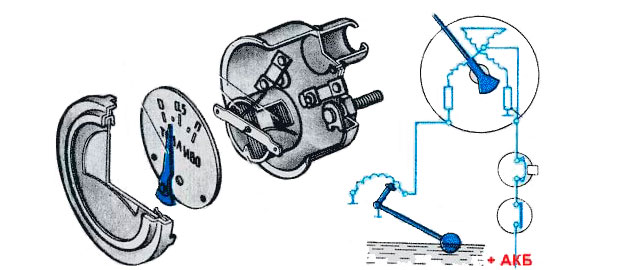

Устройство и принцип работы электромагнитного указателя уровня топлива в автомобиле

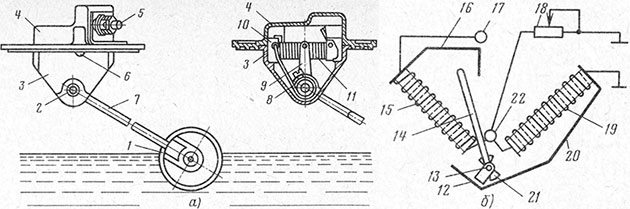

Рис. 3. Устройство электромагнитного указателя уровня топлива в автомобиле.

Корпус датчика состоит из нижней 3 (рис. 3, а) и верхней 4 частей, изготовленных из цинкового сплава и соединенных винтами 6. Внутри нижней части на оси 2 закреплен бронзовый ползунок 9 реостата. Снаружи к этой же оси жестко прикреплен рычаг 7 с капроновым цилиндрическим поплавком 1. При изменении уровня топлива в баке ползунок передвигается на всю длину реостата. В верхней части корпуса закреплена текстолитовая пластина 10, на которую навита обмотка 11 реостата из нихромовой проволоки диаметром 0,2 мм и общим сопротивлением 60 Ом. Один конец обмотки реостата выведен на зажим 5, а второй — на массу датчика. Ползунок реостата также имеет вывод на массу в виде упругой проволочной петли 8.

В некоторых конструкциях датчиков имеются специальные контакты, которые замыкаются при снижении уровня топлива до минимального запаса (на 50—100 км пути). Эти контакты включают сигнальную лампу резерва топлива на щитке приборов.

Электромагнитные указатели уровня топлива состоят из реостатного датчика и электромагнитного приемника.

Приемник (рис. 3, б) имеет две обмотки 15 к 19 с сердечниками из мягкой стали, которые снабжены полюсными наконечниками 20 и 16. Полюсный наконечник 12 соединен с наконечником 20. Обмотки установлены под углом 90° одна к другой на основании механизма. Стрелка 14 закреплена на оси вместе с латунным противовесом 13 и стальным якорьком 21, находящимся в точке пересечения осей катушек. Подвижная система установлена в двух подпятниках.

Ток от бортовой сети подводится к зажиму 77, закрепленному на изоляторе, и, пройдя по обмотке левой катушки 15 от зажима 22 идет по двум направлениям: через правую катушку 19 на массу и через реостат 18 и ползунок датчика на массу.

При прохождении тока по обмоткам катушек создаются два взаимно пересекающихся магнитных поля, которые воздействуют на якорек подвижной системы, поворачивая его вдоль магнитных силовых линий результирующего магнитного поля.

При полном топливном баке ползунок реостата перемещается в крайнее положение, включая полностью в цепь реостат. Магнитное поле левой и правой обмоток имеет такое значение, что результирующим магнитным полем якорек со стрелкой удерживается в правой части шкалы. При снижении уровня топлива ползунок реостата, перемещаясь, закорачивает часть реостата датчика (при пустом баке примерно до сопротивления 1—3 Ом), вследствие чего сила тока в левой катушке несколько возрастает, а в правой значительно снижается. В результате магнитное поле левой обмотки увеличивается, а правой катушки уменьшается, что приводит к изменению направлений результирующего магнитного поля обмоток и смещению якорька со стрелкой в левую зону шкалы.

Все электромагнитные приемники уровня топлива имеют аналогичные обмоточные данные, поэтому их шкалы имеют взаимозаменяемость электромагнитных механизмов для разных типов датчиков.

Расчетное сопротивление датчика для всех указателей принято постоянным, поэтому у датчиков различных типов автомобилей независимо от размеров и формы бака сопротивление реостата одинаково соответствует доле наполнения бака. В связи с этим при положениях поплавка датчика, соответствующих наполнению бака: 0,1/4, 1/2, 3/4 и П, — ползунок реостата, включенного параллельно обмотке правой катушки указателя, изменяет его сопротивление. С этой целью для каждого бака автомобиля строят так называемую лучевую диаграмму (см. рис. 2), которая определяет связь между наполнением бака и углом поворота рычага с поплавком датчика. Исходя из лучевой диаграммы рассчитывают размеры и шаг намотки реостата для каждого типа датчика. Вследствие этого датчики автомобилей различных типов не взаимозаменяемы, несмотря на их внешнее сходство и одинаковое полное сопротивление реостата (60 Ом).

Датчики электромагнитных указателей уровня топлива имеют одинаковый механизм (см. рис. 3, а) и отличаются между собой длиной рычагов и намоткой реостатов.

Магнитоэлектрический указатель уровня топлива имеет реостатный датчик с поплавком, который конструктивно выполнен так же, как датчик электромагнитных указателей, и отличается величиной полного сопротивления реостата (90 Ом). Приемник магнитоэлектрического указателя уровня топлива аналогичен приемникам магнитоэлектрических указателей температуры и давления, но отличается от них обмоточными данными и схемой соединения измерительных катушек и дополнительных резисторов.

Электрические схемы магнитоэлектрических указателей уровня топлива, работающих в системах электрооборудования на напряжение 12 и 24 В, приведены на рис. 4.

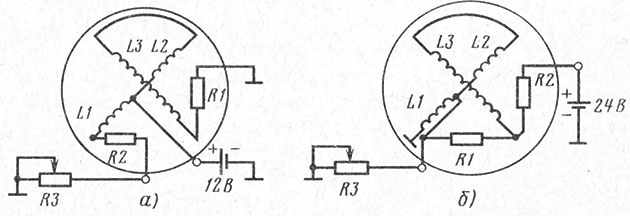

Рис. 4. Электрические схемы магнитоэлектрических указателей уровня топлива:
а и б — соответственно на напряжение 12 и 24 В; L1 — L3 — обмотки приемника; R1 — термокомпенсационный резистор; R2 — добавочный резистор; R3 — реостат датчика.

При изменении сопротивления реостата R3 датчика в зависимости от уровня топлива в баке сила тока в обмотках L1—L3 катушек изменяется. Наибольшее влияние на положение стрелки приемника указателя уровня топлива оказывает изменение силы тока в обмотке катушки L1 приемника.

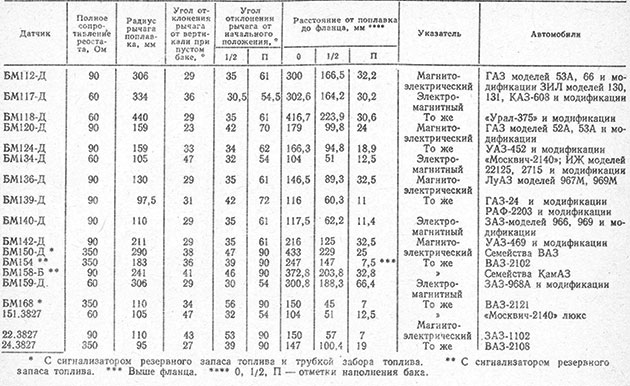

Технические характеристики датчиков указателей уровня топлива

В таблице приведены характеристики датчиков БМ112-Д, БМ117-Д для автомобилей ГАЗ моделей 53А, ГАЗ 66, автомобилей ЗИЛ 130, 131, КA3-608 и модификации. Датчики БМ118-Д, БМ120-Д для «Урал-375» и модификации, ГАЗ моделей 52А, 53А к модификации. БМ124-Д, БМ134-Д для УАЗ-452 и модификации, «Москвич-2140», ИЖ моделей 22125, 2715 и модификации. БМ136-Д — ЛуA3 моделей 967М, 969М. БМ139Д — ГАЗ-24 и модификации, РАФ-2203 и модификации. БМ140-Д — ЗАЗ-моделей 966, 969 и модификации. БМ142-Д — УАЗ-469 и модификации. Датчик БМ150-Д для автомобилей семейства ВАЗ. БМ154 — ВАЗ 2102. БМ168 для ВАЗ-2121. 24.3827 — BA3-2108. Датчик БМ158-Б для автомобилей семейства КамАЗ. БМ159-Д для автомобилей запорожец ЗАЗ-968А и модификации. 22.3827 — ЗАЗ-1102. 151.3827 — «Москоич-2140» люкс.

Указатель уровня топлива урал

Артикул: 5202.3827/БМ158Д/СЯМИ114-01 , артикулы доп.: 5202.3827010, БМ158Д

Код для заказа: 015648

  • С этим товаром покупают
  • показать еще

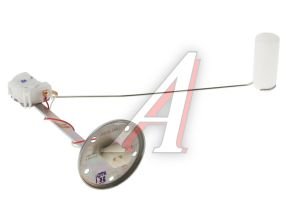

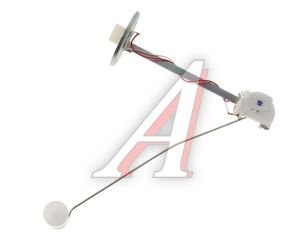

Датчик уровня топлива 5202.3827010

Применяемость:
КамАЗ-5320, -5410

Технические характеристики

  • Сопротивление реостата или резистивного элемента, Ом: 90
  • Напряжение питания, В: 12
  • Радиус рычага поплавка, мм: 268
  • Положение поплавка относительно фланца, соответствующее количеству топлива в баке, мм (сопротивление реостата, Ом): 0-407 (0-1,5), 1/2-220 (37,5-42,5), П-32,8 (85,5-91,5)
  • Конструкция электрического подключения: штекер 6,3
  • Обозначение аналога: БМ 158Д
  • Покупают аналоги
  • Автобусы / ЛАЗ / ЛАЗ 42072 чертежа
  • » href=»/catalog/laz-47/avtobusy-36/laz_4207-221/lektrooborudovanie-184/#part374342″>Датчик уровня топливаЭлектрооборудование / Электрооборудование
  • » href=»/catalog/laz-47/avtobusy-36/laz_4207-221/lektrooborudovanie-183/#part374275″>Датчик уровня топливаЭлектрооборудование / Электрооборудование
  • Автобусы / ЛАЗ / ЛАЗ 52522 чертежа
  • » href=»/catalog/laz-47/avtobusy-36/laz_5252-286/principialnaya_shema_lektrooborudovaniya-221/#part380205″>Датчик БМ158Д уровня топливаЭлектрооборудование / Принципиальная схема электрооборудования
  • » href=»/catalog/laz-47/avtobusy-36/laz_5252-286/principialnaya_shema_lektrooborudovaniya-220/#part380001″>Датчик БМ158Д уровня топливаЭлектрооборудование / Принципиальная схема электрооборудования
  • Грузовики и прицепы / КамАЗ / КамАЗ-53151 чертеж
  • » href=»/catalog/kamaz-8/gruzoviki_i_pricepy-33/kamaz_5315-224/panel_priborov-139/#part415296″>Датчик указателя уровня топливаПриборы и датчики / Панель приборов
  • Грузовики и прицепы / УралАЗ / УРАЛ-4320-311 чертеж
  • » href=»/catalog/uralaz-13/gruzoviki_i_pricepy-33/ural_4320_31-148/osnovnoiy_toplivnyiy_bak-37/#part550906″>Датчик указателя уровня топливаСистема питания / Основной топливный бак
  • Грузовики и прицепы / УралАЗ / УРАЛ-43203-101 чертеж
  • » href=»/catalog/uralaz-13/gruzoviki_i_pricepy-33/ural_43203_10-612/osnovnoiy_toplivnyiy_bak-14/#part1715854″>Датчик указателя уровня топливаСистема питания / Основной топливный бак
  • Грузовики и прицепы / УралАЗ / УРАЛ-5323012 чертежа
  • » href=»/catalog/uralaz-13/gruzoviki_i_pricepy-33/ural_532301-623/osnovnoiy_toplivnyiy_bak-8/#part1728734″>Датчик указателя уровня топливаСистема питания / Основной топливный бак
  • » href=»/catalog/uralaz-13/gruzoviki_i_pricepy-33/ural_532301-623/shema_podklyucheniya_lektrooborudovaniya__ustanavlivaemogo_na_shassi-66/#part1731207″>Датчик указателя уровня топливаЭлектрооборудование / Схема подключения электрооборудования, устанавливаемого на шасси
  • Грузовики и прицепы / УралАЗ / УРАЛ-636852 чертежа
  • » href=»/catalog/uralaz-13/gruzoviki_i_pricepy-33/ural_63685-625/shema_lektrooborudovaniya-167/#part1737329″>Датчик указателя уровня топливаЭлектрооборудование / Схема электрооборудования
  • » href=»/catalog/uralaz-13/gruzoviki_i_pricepy-33/ural_63685-625/shema_lektrooborudovaniya-168/#part1737470″>Датчик указателя уровня топливаЭлектрооборудование / Схема электрооборудования
  • Грузовики и прицепы / УралАЗ / УРАЛ-5557-402 чертежа
  • » href=»/catalog/uralaz-13/gruzoviki_i_pricepy-33/ural_5557_40-642/osnovnoiy_toplivnyiy_bak-54/#part1798375″>Датчик указателя уровня топливаСистема питания / Основной топливный бак
  • » href=»/catalog/uralaz-13/gruzoviki_i_pricepy-33/ural_5557_40-642/shema_lektrooborudovaniya-176/#part1801136″>Датчик указателя уровня топливаЭлектрооборудование / Схема электрооборудования
  • Грузовики и прицепы / УралАЗ / УРАЛ-4320-1951-582 чертежа
  • » href=»/catalog/uralaz-13/gruzoviki_i_pricepy-33/ural_4320_1951_58-1777/ustanovka_toplivnyh_bakov-47/#part3927814″>Датчик указателя уровня топливаСистема питания / Установка топливных баков
  • » href=»/catalog/uralaz-13/gruzoviki_i_pricepy-33/ural_4320_1951_58-1777/shema_lektrooborudovaniya-163/#part3930411″>Датчик указателя уровня топливаЭлектрооборудование / Схема электрооборудования
  • Грузовики и прицепы / УралАЗ / УРАЛ-4320-0971-582 чертежа
