Двигатель на ваз 21114 8 клапанов

Двигатель на ваз 21114 8 клапанов

ДВС ВАЗ 21114–00 (60 или 90) – Евро 2;

ДВС ВАЗ 21114–20 (50 или 62) – Евро 3;

ДВС ВАЗ 21114-70 (72) – Евро 4.

Особенности двигателя.

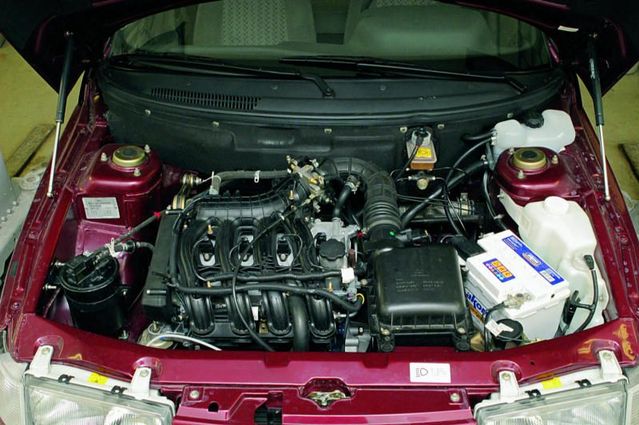

Двигатель ВАЗ 21114 может применяться для установки на автомобили ВАЗ Lada Kalina, ВАЗ 2108, 21083, 2109, 21093, 21099, 2113, 2114, 2115, 2110, 2111, 2112 и их модификациях.

Двигатель ВАЗ 21114 — это модифицированный вариант двигателя 2111. Целью модификации было увеличение объема ДВС до 1600 см куб.(2111 — 1500 см куб.) и повышение экологических показателей до требований европейских стандартов. Существует несколько вариантов комплектации. Двигатель 21114, в зависимости от комплектации, может соответствовать экологическим требованиям Евро 2, Евро 3, или Евро 4. Моторы комплектации ВАЗ 21114–00 (60 или 90) – Евро 2; ВАЗ 21114–20(50 или 62) – Евро 3; ВАЗ 21114-70(72) – Евро 4.

Следует отметить, что двигатель 21114 по конструкции основных узлов: блока, головки блока, распредвала, клапанных механизмов и кривошипно-шатунного механизма не отличается от модели 11183.

Был разработан новый блок цилиндров 21114-1002011-10. Конструктивно он отличается от блока цилиндров 2110 только высотой (смотреть «Блок цилиндров»). Для увеличения объема потребовалось увеличить высоту блока на 2,3мм. ( высота от оси коленчатого вала до верхней поверхности блока — 197,1мм). Крепежные отверстия для крепления головки блока выполнены с резьбой М12 x 1,25 мм. Номинальный диаметр цилиндров – 82 мм.

Установлен коленчатый вал 11183 -1005016. По посадочным местам он соответствует коленчатому валу 2112. Этот вал имеет увеличенный на 2,3 мм радиус кривошипа, по сравнению с валом 2112, это обеспечивает ход поршня в 75,6 мм. Вал имеет маркировку : на противовесе указана модель — «11183».

Маховик и шкив коленчатого вала используются от ВАЗ 2110.

Внимание!

В двигателе применяется шатунно-поршневая группа 2110.

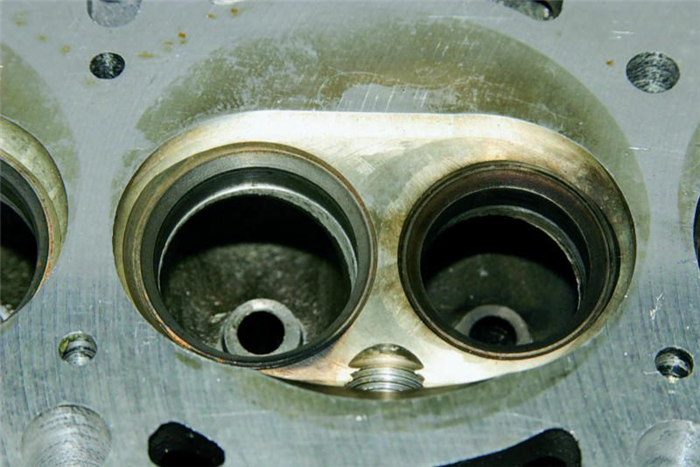

Головка блока цилиндров получила индекс – «11180». Головка имеет увеличенную камеру сгорания (81мм.х50мм.).

На двигателе ВАЗ-21114 используется фазированный впрыск. Это отличает его от ДВС ВАЗ-2111 с попарно-параллельным впрыском топлива. Поэтому на таких двигателях устанавливается распределительный вал с индексом 2111. В этой модификации, на конце вала, имеется штифт для контроля положения вала датчиком фазы. Распределительный вал приводится во вращение зубчатым ремнем 2108-1006040-10.

Шкив 11183-1006020 распределительного вала имеет отличие от шкива ВАЗ-2111. На установленном шкиве метка для установки фаз газораспределения смещена на два градуса, по отношению к метке шкива 2111.

Выбор поликлинового ремня, для привода генератора и других навесных агрегатов, определяется согласно наличию таких же конструктивных особенностей, как и на двигателе ВАЗ 2111.

Ресивер двигателя ВАЗ 21114 изготовлен из пластмассы, и отличается формой от модели используемой на двигателе ВАЗ 2111.

Произведены изменения в топливной системе двигателя. Отсутствует возвратная топливная магистраль. Установлена рампа форсунок модели 1118-1144010.

Устанавливаться форсунки «SIEMENS» VAZ20734(желтые) или «BOSCH» 0280 158 022.

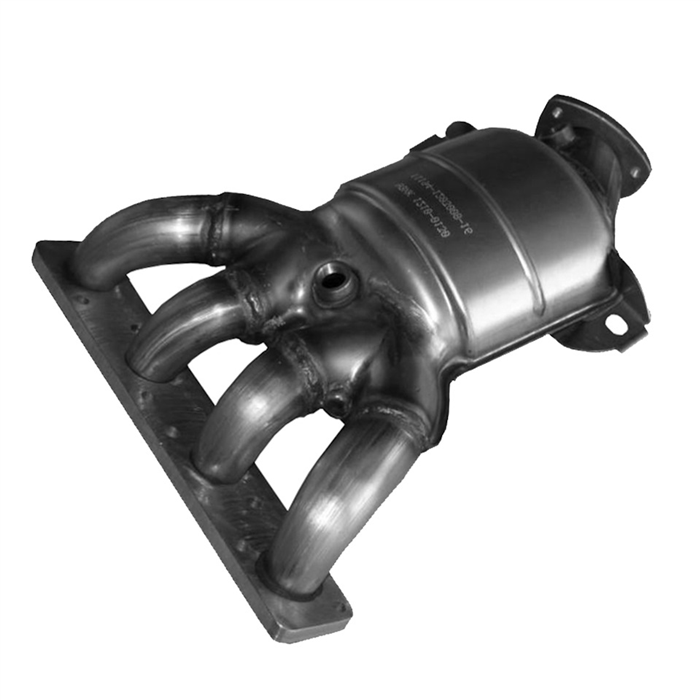

На двигателе приемная труба глушителя объединена с каталитическим нейтрализатором (катколлектор).

В системе охлаждения установлен термостат нового образца мод. 1118-1306010.

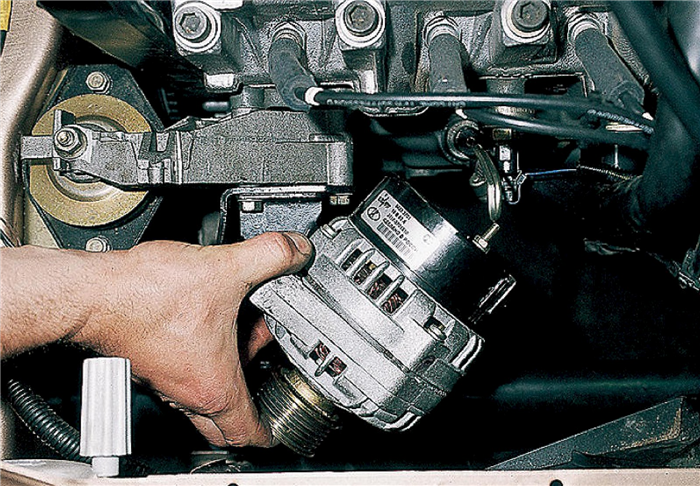

Применяется генератор 9402.3701 (80 А).

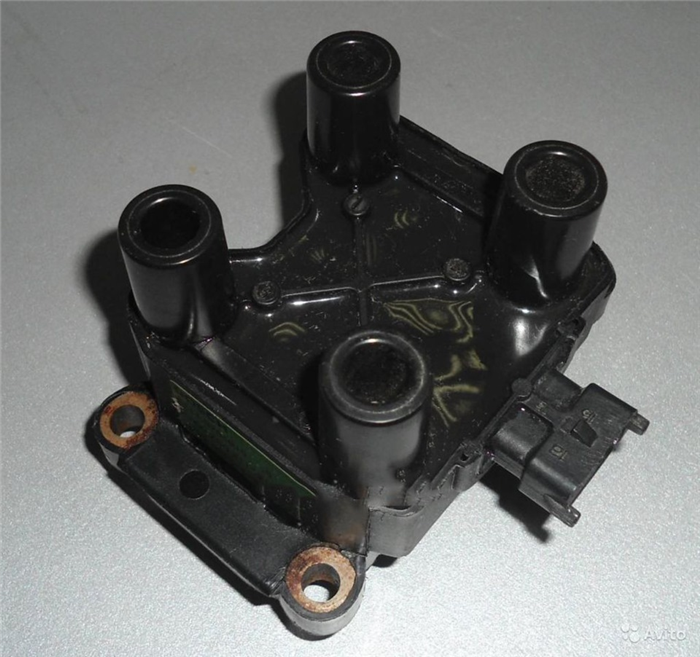

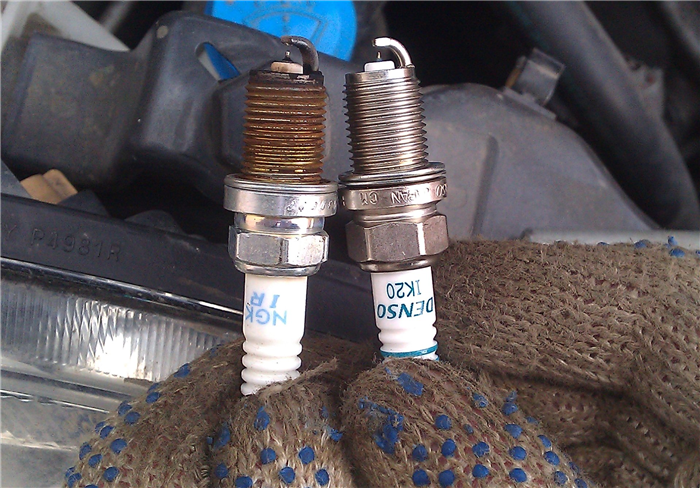

На двигателе ВАЗ-21114 применяется четырехвыводная катушка зажигания, вместо модуля зажигания, применявшегося на модели ВАЗ-2111.

Электронная система управления двигателем осуществляется контроллером М7.9.7. или «Январь» 7.2.

Что значит в комплектации двигателя 21114 указано сцепление 18?

На двигателе 11183 стоит сцепление от 2108, а на моторе 21114 сцепление 2112.

Современное решение для автомобилей ВАЗ

Модернизированный вариант модели 2111 стал двигатель ВАЗ 21114. Целью усовершенствования было увеличение мощности и соответствие современным экологическим нормам. Так, благодаря установке коленчатого вала с большим радиусом кривошипа, объем вырос до 1,6 литра.

Изменилась также система питания:

  • попарно-паралельный впрыск топлива заменили фазированным;
  • для снижения веса впускной ресивер сделан из пластмассы;

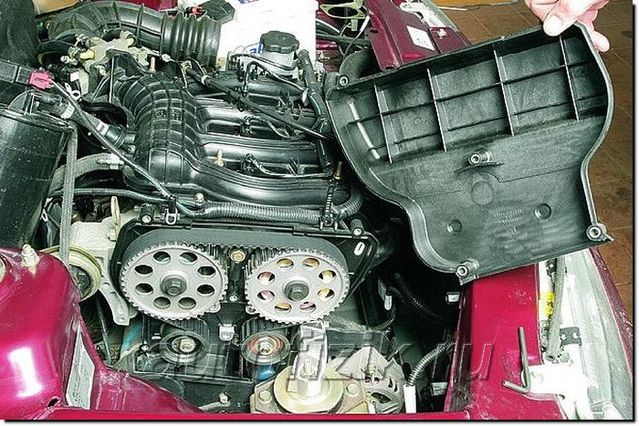

  • вращение на распредвал передается через зубчатый ремень (метки установки клапанов смещенные на 2 градуса по сравнению со шкивом 2111).
Читать еще:  Ваз 2107 тускло горит лампочка аккумулятора

Описание модели 21114

Движок работает в четырехтактном цикле, цилиндры имеют рядное расположение в блоке. Подачу топлива, подготовку рабочей смеси обеспечивает инжекторная система питания. Распределительный вал находится в верхней части блока. На ДВС применяется водяная система охлаждения с принудительной циркуляцией от центробежного насоса.

Используется комбинированная смазочная система: детали, которые работают под постоянной нагрузкой (подшипники, кулачковый механизм, оси коромысел) смазываются под давлением, остальные механизмы смазываются разбрызгиванием.

Технические данные автомобиля ВАЗ 21114 8-клапанная.

Двигатель 21114 проектировался для установки на десятую модель и ее модификации. Комплектация и основные размеры подбирались так, чтобы обеспечить поперечное расположение мотора вместе с коробкой между подкрылками автомобиля.

Особенности конструкции двигателя

Конструктивно, двигатель имеет характерную конструкцию для всех автомобилей АвтоВАЗ этой серии. Устройство мотора почти ничем не отличается от силового агрегата ВАЗ 2110 и его модификаций. Рассмотрим, особенности конструкции двигателя 21114.

Блок цилиндров

Для изготовления блока цилиндров используется специальный чугун. Такой блок имеет высокую ступень форсирования и хорошо выдерживает перегрев. Однако теплопроводность чугунных блоков в 4 раза ниже, чем алюминиевых. Поэтому чтобы двигатель не деформировался от неравномерного прогрева, протоки охлаждающей жидкости выполнены по всей высоте блока.

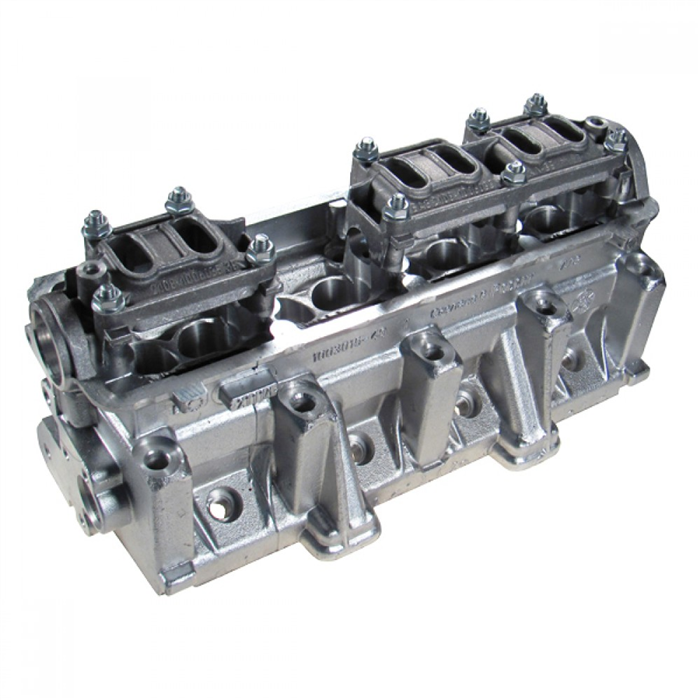

Верхняя часть блока цилиндров закрыта алюминиевой головкой блока. ГБЦ — это основной узел двигателя, предназначен для контроля процесса горения воздушно-топливной смеси и отвода отработанных газов. В головке блока цилиндров отлиты каналы для охлаждения камеры сгорания.

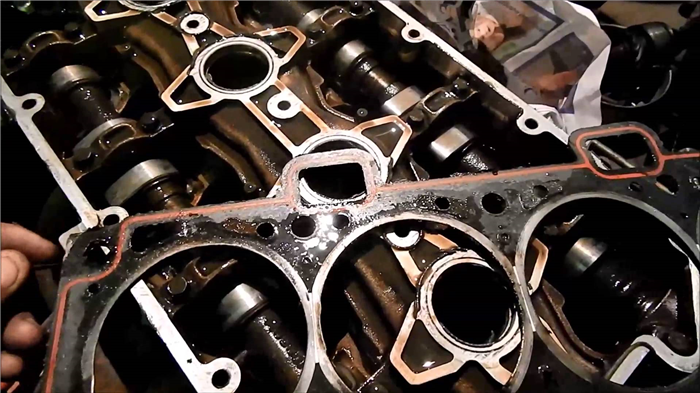

Монтаж ГБЦ осуществляется на направляющие штифты. Важным условиям при установке головки является надежное уплотнение с блоком. Для надежной фиксации двух частей блока используется прокладка.

Газораспределительный механизм

Работа механизма заключается в подачи воздушно-топливной смеси и отвода отработанных газов. Устройство состоит из распределительного вала и клапанного механизма, Распредвал крепится в верхних опорах головки блока и вращается от коленчатого вала эластичным зубчатым ремнем. На задней стороне вала находится штифт крепления датчика фаз зажигания.

Клапана приводятся в действие от толкателей и расположенных на распределительном валу кулачков. При работе мотора толкатели постепенно прокручиваются вокруг своей оси, чтобы обеспечить равномерный износ. Зазор в клапанах выставляется регулировочными шайбами, которые установлены в верхней части толкателей.

Клапана изготовлены из хромокремнистой или хромоникельмолибденовой стали. Клапана двигаются внутри направляющих втулок, запрессованных в головку блока. Втулки закрыты фторкаучуковыми резиновыми колпачками со стальными кольцами, которые установлены для предотвращения попадания масла в камеру сгорания. Чтобы клапан не разрушалось от действия высоких температур, на его рабочую поверхность нанесен жаростойкий сплав.

Коленчатый вал

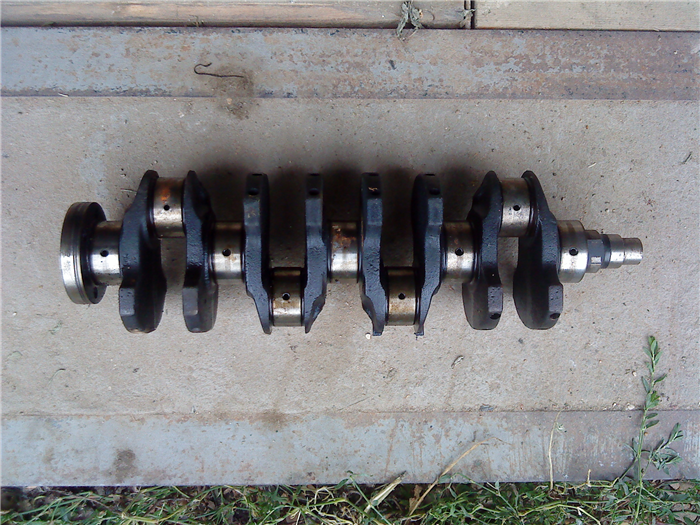

На ВАЗ 21114 установлен чугунный коленчатый вал с восемью противовесами. Противовесы уравновешивают силы возвратно-поступательного движения поршней, чтобы обеспечить плавную работу двигателя. В блоке коленвал удерживается с помощью опор коренных подшипников. Функцию подшипников выполняют сталеалюминевые вкладыши. Для предотвращения осевого перемещения коленвала, в пазах средней опоры установлены упорные полукольца. Смазку коренных вкладышей обеспечивает масляные магистрали внутри вала.

На передней части коленчатого вала закреплены приводные шкивы распределительного вала и генератора. Задний край соединен с маховиком.

Поршневая группа

На лада 21114 установлены кованые стальные шатуны с вкладышами на нижней головке и стале-бронзовой втулкой в верхней части. Поршень изготовляется из алюминиевого сплава. На его днище выполненные углубления под клапана и камеру загорания, которые исключают контакт поршня с клапанами в случае неисправности привода ГРМ, т. е модель 21114 не гнет лапана.

Но не все моторы автомобилей ВАЗ имеют такое преимущество.

Двигатель ВАЗ 21114/11183 — 1,6 л. (2114)

Характеристика двигателя 21114

Годы выпуска – (2004 – наши дни)
Материал блока цилиндров – чугун
Система питания – инжектор
Тип – рядный
Количество цилиндров – 4
Клапанов на цилиндр – 2
Ход поршня – 75,6мм
Диаметр цилиндра – 82мм
Степень сжатия – 9,6
Объем мотора – 1596 см. куб.
Мощность – 81 л.с. /5200 об.мин
Крутящий момент – 125Нм/3000 об.мин
Топливо – АИ95, 92(По неофициальным данным)
Расход топлива — город 8,8л. | трасса 6,2 л. | смешанн. 7,6 л/100 км
Расход масла – 50 г/1000 км
Тип масла:
5W-30
5W-40
10W-40
15W40
Сколько масла в двигателе 21114 11183: 3.5 л.
При замене лить 3.2 л.

Ресурс :
1. По данным завода – 150 тыс. км
2. На практике – до 250-300 тыс. км

ТЮНИНГ
Потенциал – 180+ л.с.
Без потери ресурса – до 120 л.с.

Читать еще:  Какая модель ваз самая надежная

Неисправности и ремонт двигателя ВАЗ 11183/21114

Двигатель 21114, второе название 11183 это дальнейшее развитие 2111 1,5 л. и собственно, 083 мотора. Блок цилиндров двигателя 21114 по сравнению с 2111 выше на 2,3 мм, увеличился ход поршня с 71 мм до 75,6 мм, за счет этого объем стал 1,6 л. Повысились и экологические показатели агрегата, он так же стал более надежным, менее капризным нежели двигатель ВАЗ 2111, имеется преимущество в эластичности и тяговитости.
Этот движок имеет множество названий: 21114, 11183, двигатель 2114, калина мотор. Отличия двигателя ВАЗ 21114 от ВАЗ 11183 в том, что их собирают в разных местах завода, физически мотор один. В народе прижились названия двигатель 2114 (1,5л. тоже так называли), а также мотор калина.
Сам движок инжекторный рядный 4-х цилиндровый с верхним расположением распределительного вала, газораспределительный механизм имеет ременный привод. Ресурс двигателя ВАЗ 11183 (21114), по данным завода изготовителя составляет 150 тыс. км, на практике моторы ходят более 200-250 тыс.км. бывают случаи до 300 тыс. км.
Владельцы четырок и других авто с этим моторчиком, часто задаются вопросом, а двигатель 21114 гнет клапана? Ответ прост: при обрыве ремня ГРМ клапана ваш движок не загнет, но со спортивным злым распредвалом есть шанс.
Из недостатков стоит отметить требования к периодической регулировке клапанов, а также шум мотора, напоминающий дизель. О шумах и стуках, они есть, помимо них двигатель троит, греется или не прогревается и т.д., прочитать о причинах возникновения той или иной проблемы можно ТУТ.

Тюнинг двигателя ВАЗ 11183 (21114)

Рассмотрим потенциал 11183 мотора 8V без замены ГБЦ на 16 клапанную(124 мотор и его доработки упомянуты в отдельной статье)
Наиболее простой способ — заменить распредвал на ОКБ Динамика 108 или Нуждин 10.93, установить разрезную шестерню, настроить фазы с этим получим порядка 85-90 л.с. и бодрый подхват на верху. Не скупимся на ресивер, заслонку 54 мм и выхлоп паук 4-2-1, данный конфиг поедет лучше 16 клапанного 124 мотора, при этом стоимость доработки ВАЗ будет вполне приземленной. Выжать максимум нам позволит доработка ГБЦ и впускного коллектора, легкие Т-образные клапана и фрезеровка ГБЦ. Ориентировочная мощность двигателя ваз 21114 в данном случает дойдет до 110-115 л.с. Позволить мотору легче крутится, может легкая приоровская поршневая, ставим и получаем 120+ л.с.

Компрессор на калина мотор

Альтернативный метод получения подобной отдачи – установка компрессора ПК-23-1, а чтоб повысить его эффективность добавим вали Нуждин 10.42 или 10.63. В широко известном видеоролике доступно объясняется все, что требуется для успешной реализации проекта.

Внимание МАТ (18+)

Наращивать мощность без использования турбины можно и до 170 л.с. и выше, но ресурс мотора ВАЗ 11183 заметно сокращается. Правильным шагом будет увеличить потенциал путем повышения КПД мотора, а именно установкой 16 клапанной ГБЦ, что вместе с залонкой, ресивером и выхлопом на 51 трубе, даст 110-120 л.с. без существенной потери ресурса.

Турбо калина мотор

Конфигурация турбо мотора на базе 8 клапанной ГБЦ описана ТУТ, принцип один и тот же.

Двигатель ВАЗ 21114, 1,6 л

Имеющийся в линейке производителя АвтоВАЗ мотор 2111 не удовлетворял существующим на тот момент стандартам экологии Евро-3. В целом конструкция устраивала руководство завода производителя себестоимостью, а пользователей техническими характеристиками. Заводской тюнинг позволил получить модификацию двигателя 21114, разные комплектации которого соответствуют нормам Евро-2, Евро-3 и Евро-4.

Технические характеристики мотора 21114

Изначально изготовителем АвтоВАЗ заложена в двигатель возможность промышленного тюнинга. Однако количество конструкционных приемов ограничено:

  • модернизация камеры сгорания;
  • облегчение КШМ.

В данном случае для двигателя 21114 были использованы технологии:

  • увеличение высоты блока цилиндров на 2,3 мм, изменение резьбового соединения ГБЦ на М12 х 1,25 мм;
  • использование в двигателе коленвала от 11183 для хода поршня 75,6 мм;
  • установка шкива и маховика, ШПГ от 2110;
  • увеличение камеры сгорания до размеров 5 х 8,1 см.

После замены попарно-параллельного впрыска фазированным изменилась схема двигателя, для удобства ремонтных подразделений на ГБЦ наносится специальная маркировка 11180. Задача увеличить мощность перед конструкторами не стояла, но объем цилиндров все же увеличился на 0,1 л в сравнении с оригиналом ДВС 2111.

В мануал добавлены сведения для автолюбителей:

  • какое масло лить – 5W30 или 5W40 – 15W40;
  • сколько смазки покупать – вмещается 3,5 л, для замены хватает 3,2 л;
  • какое масло лучше по брендам – Sintec, Zic, Shell, Лукойл.
Читать еще:  Уровень охлаждающей жидкости ваз 2110

Модификация двигателя 21114 имеет улучшенные технические характеристики:

B класс – 82,01 – 82,02 мм

С класс – 82,02 – 79,03 мм

D класс – 82,03 – 79,04 мм

Е класс – 82,04 – 79,05 мм

В класс – 81,95 – 81,96 мм

С класс – 81,96 – 81,97 мм

D класс – 81,97 – 81,98 мм

Е класс – 81,98 – 81,99 мм

смешанный цикл 7,6 л/100 км

город – 8,2 л/100 км

реальный 300000 км

замена 90915-10003, с обратным клапаном

код 90913-02088 выпускные темные

маховик – 60,9 – 87,4 Нм

болт сцепления – 19 Нм

крышка подшипника – 68,3 – 84,4 Нм (коренной) и 43,3 – 53,5 Нм (шатунный)

головка цилиндров – четыре стадии 20 Нм, 69 – 86 Нм + 90° + 90°

Особенности модели

Разработчиками заложен в двигатель 21114 потенциал в пределах 120 л. с. без снижения эксплуатационного ресурса. Для спортивных машин возможна форсировка до 180 л. с., но резко увеличится выработка поршневой и КШМ, капремонт потребуется чаще. Для улучшения параметров мотора доработана конструкция ГРМ:

  • привод распредвала зубчатым ремнем;
  • штифт на конце распределительного вала для считывания датчиком фаз.

Все имеющееся навесное оборудование приводится в действие одним ремнем. Еще одной особенностью является частичное объединение выпускного коллектора с выхлопной системой. В получившийся катколлектор входит каталитический нейтрализатор выхлопных газов и приемная труба глушителя.

Полимерный ресивер имеет конфигурацию, отличающуюся от формы на базовом варианте 2111. В топливосистеме возвратная магистраль заменена рампой форсунок, по умолчанию комплектующейся или Бошевскими 0280-158-022, или желтыми форсунками VAZ 20734, Siemens. Вместо модуля зажигания стоит катушка с 4-мя выводами, в ЭБУ использован контроллер М7.9.7 либо Январь версии 7.2.

Система охлаждения оборудована новым термостатом, в комплектацию ДВС входит 80 амперный генератор. В руководстве по ремонту имеется описание всех операций пошагово, например порядок замены масла. Производитель рекомендует при модернизации движков своими руками не использовать турбины.

Достоинства и недоработки

Поскольку мотор 21114 уже является улучшенной версией 2111, явные недоработки здесь отсутствуют. Основными «болезнями» ДВС являются:

  • интенсивный нагрев поршней – специальных форсунок для охлаждения маслом здесь нет, они появятся лишь в более поздних версиях производителя;
  • головка блока цилиндров – не подходит от других моторов

Производителем рекомендовано периодически контролировать настройку клапанов, так как гидротолкателей в этом ДВС нет.

В комплектацию каких авто входил?

Традиционно для компании ВАЗ мотор 21114 устанавливался на всю линейку авто, выпускаемую на момент его возникновения:

  • 21101 – седан четырехдверный;
  • 21112 – универсал пятидверный;
  • 2113 – хэтчбэк трехдверный;
  • 2114 – хэтчбэк пятидверный;
  • 2115 – седан четырехдверный;
  • Калина (I поколение) – седан, универсал;
  • Гранта – седан, лифтбэк.

Улучшенные характеристики двигателя заметно повысили ресурс «десяток» и серии Лада Самара-2.

Периодичность техобслуживания

В эксплуатации двигатель 21114 не капризен, но замену расходников необходимо производить по представленному ниже графику, как того требует устройство ДВС:

Если пользователем произведен тюнинг ДВС, периодичность замены некоторых расходников понижается из-за интенсивного износа пар трения.

Причины поломок и устранение

Благодаря глубоким проточкам в поршнях мотор 21114 не гнет клапана, снижая периодичность капремонта до выработки полного ресурса поршневой группы или колец. Однако имеются характерные для него неисправности помельче:

Других неприятностей мотор владельцу не доставляет, считается очень надежным и «ресурсным».

Тюнинг 21114

По умолчанию двигатель 21114 имеет мощность около 82 л. с. Для безопасного повышения этой характеристики до 120 л. с. применяется тюнинг нескольких видов:

  • замена штатного распредвала – обычно используются модификации Динамика 118 либо Нуждин 10.93;
  • установка шестерни разрезного типа – требуется дополнительная регулировка фаз, мощность повышается до 85 л. с.;
  • заслонка 54 мм с ресивером – необходимо установить фильтр нулевого сопротивления;
  • доработка впускного тракта – шлифовка каналов, обеспечение одинаковой их длины;
  • замена выхлопного коллектора – паук конфигурации 4:2:1 на выпуском коллекторе (прямоточный);
  • облегчение клапанов – используются Т-образные модификации;
  • доработка ГБЦ – фрезеровка на станке.

Дополнительно можно поставить вместо штатной поршневой группы облегченный комплект от Приоры, полностью подходящий по размеру. Чип-тюнинг для данного мотора бесполезен.

Таким образом, движок 21114 стал улучшенным вариантом базовой версии 2111. Большая часть узлов и деталей использованы от ранее существующих моторов производителя для снижения себестоимости при достижении стандартов Евро-3. Однако появились и уникальные агрегаты, которые затем применялись в следующих версиях моторов ВАЗ, например, ГБЦ и коленвал.
