Замена сальника коленвала ваз 21099 карбюратор

Содержание

Как заменить передний и задний сальник коленвала на ВАЗ 2109

Сальники коленвала или уплотнительные манжеты работают во вращающихся механизмах и выступают в роли защитных демпферов. Их основная задача — защищать рабочее устройство от вытекания масла. Таким образом, сальник — это элемент герметизации.

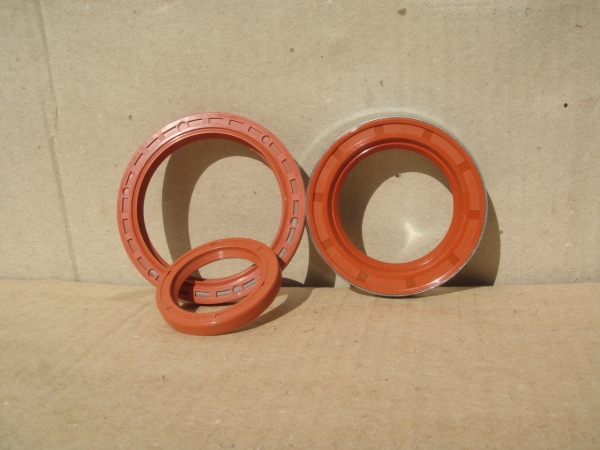

Новенькие манжеты

Причины поломки

Следы потеков масла — это главный и основной признак, который свидетельствует об износе сальника коленвала. Наличие следов масла говорит о том, что герметичность системы смазки двигателя нарушилась.

Сальники могут разрушаться под действием нескольких факторов:

  • Естественный износ, состаривание используемой для изготовления сальников коленвала резины;
  • Неправильная установка, которая привела к преждевременному износу, нарушению функциональности. Это обычно происходит при ремонте на сомнительных СТО или когда замену выполняет неопытный автовладелец своими руками;
  • Механические повреждения элемента;
  • Использование дефектного, поддельного сальника.

Далеко не всегда вину следует возлагать исключительно на манжеты, которые бывают передними и задними. Прежде чем заподозрить сальники, убедитесь, что другие потенциальные причины здесь не виноваты.

Проверка состояния узла

Проверив все элементы системы смазки, вы сможете убедиться, что причина действительно заключается в изношенных, деформированных сальниках. А затем их можно заменить на новые элементы.

Объект проверки

Особенности

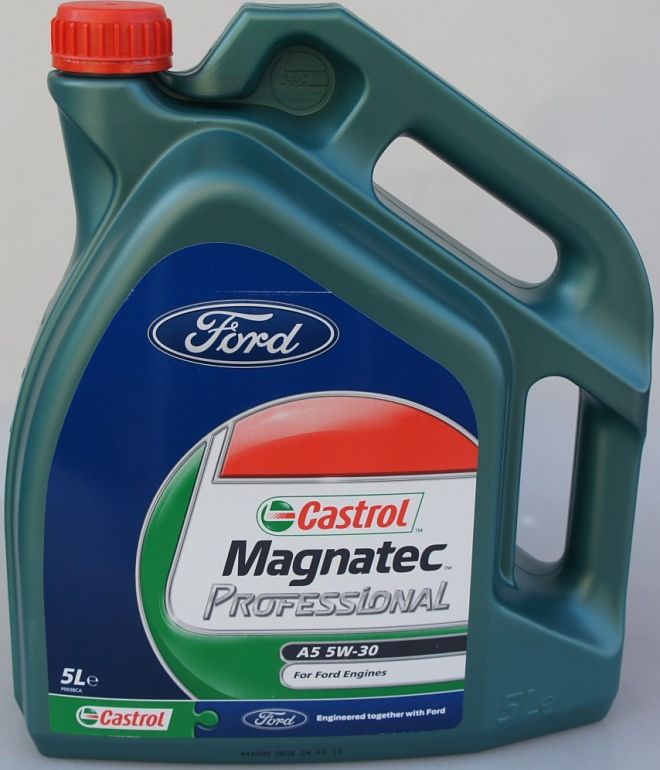

Уровень масла в двигателе

Масло может уходить из системы по разным причинам, включая сальник. Потому рекомендуется набраться терпения и проверять уровень каждый день, доливая немного масла при его активном уходе. Не всегда датчики срабатывают правильно, потому убедиться в отсутствии нарушения давления нужно собственноручно

Система вентиляции картера

Если система вентиляции окажется забитой, это приведет к активному накоплению картерного газа. Он, создавая давление, выталкивает масло через уплотнительные сальники. В этом случае простая замена манжеты ничего не даст, поскольку потребуется обязательно прочистить вентиляцию

Они могут перегнуться, деформироваться, треснуть. Как результат, выходит масло, двигатель теряет смазывающую жидкость

Давление в системе смазки

Если давление увеличивается, это приводит к выталкиванию масла через всевозможные ходы. Причин роста давления бывает достаточно много, потому проверьте, из-за чего именно растет этот показатель

При обнаружении проблем с сальниками коленвала, единственным правильным решением будет их замена.

Задний сальник

Выполнить его замену необходимо, если появилась масляная течь и смазка попадает на диски сцепления. Из-за этого эффективность сцепления существенно падает или пропадает полностью.

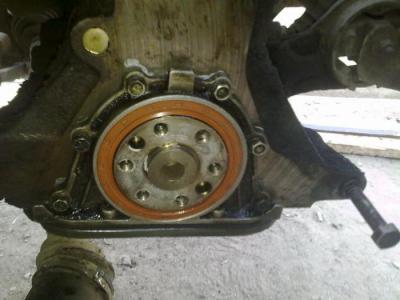

Задний манжет

Причиной появления масла на дисках сцепления может быть и передний сальник, о замене которого мы поговорим позже.

Чтобы заменить задний сальник коленвала, следуйте инструкции:

  • Обесточьте автомобиль, скинув минусовую клемму с аккумуляторной батареи;
  • Снимите маховик;
  • Удалите задний щит картера сцепления;
  • С помощью торцевого ключа демонтируйте крепежные болты держателя заднего сальника;
  • Снимите держатель сальника, захватив вместе с ним и уплотнительную прокладку. Она пойдет под замену при установке нового заднего сальника;
  • Используя тиски, зажмите в них держатель. Вооружившись оправкой (типа керна) и выпрессуйте из обоймы поврежденный задний сальник;
  • Обработайте ветошью держатель, удалив всю грязь. Убедитесь, что на держателе отсутствуют механические дефекты, повреждения, сколы. Если они есть, придется также поменять и сам держатель;
  • Взяв в руки новый, проверенный на качество сальник, вооружитесь оправкой, которая соответствует диаметру сальника. Она позволит запрессовать элемент на свое место. Учтите, манжета обязательно монтируется рабочей кромкой внутрь;
  • Обязательно поменяйте уплотнительную прокладку держателя заднего сальника. Эта рекомендация не зависит от того, в каком состоянии была старая прокладка;
  • Чтобы облегчить процесс налегания сальника на фланец коленвала, сделайте небольшую фаску надфилем по периметру;
  • Кромка смазывается обычным моторным маслом, как и фланец коленчатого вала, после чего элемент надевается на держатель;

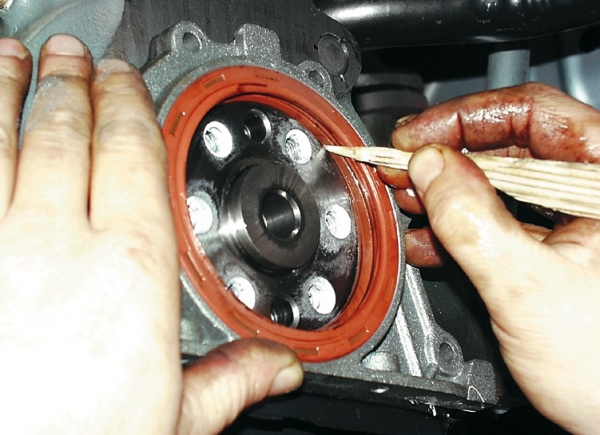

  • Используя деревянную палочку, правьте кромку манжета;
  • Соберите конструкцию, следуя обратной последовательности демонтажа.

Перед сборкой убедитесь, что передний сальник находится в нормальном состоянии. Если есть следы износа, деформации, подтекания масла, его лучше также заменить вместе с задним сальником коленвала.

Передний сальник

Чтобы разобраться в том, как можно самому поменять передний сальник коленчатого вала, опирайтесь на инструкцию, а также обязательно просмотрите предлагаемые видео.

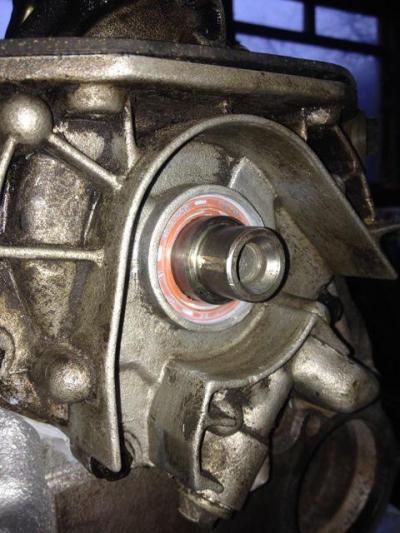

Передний манжет

  1. Слейте масло из системы смазки.
  2. Демонтируйте масляный насос.

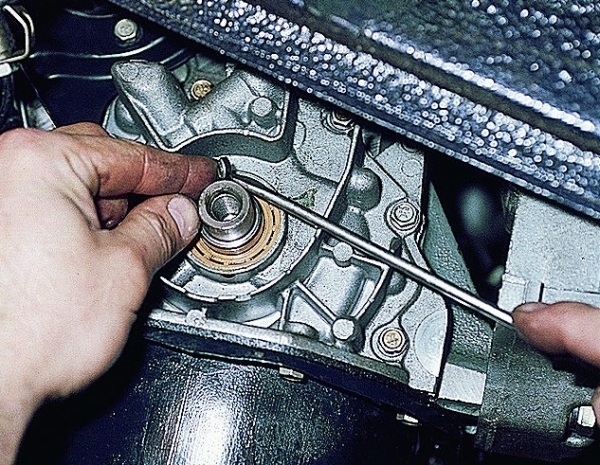

  3. Дальше все выполняется достаточно просто. Вам нужно отверткой извлечь старый, изношенный передний манжет со своего гнезда.
  4. Располагается передний сальник коленвала непосредственно в крышке масляного насоса.
  5. Используя керосин или бензин, тщательно промойте крышку масляного насоса, после чего не забудьте вытереть ее насухо.
Читать еще:  Датчик положения дроссельной заслонки ваз 2110 артикул

Процедура замены

  1. Вооружившись новым, проверенным сальником, смажьте посадочное гнездо манжета моторным маслом и установите его.
  2. Убедитесь, что установку вы выполняете рабочей кромкой внутрь.
  3. Возьмите оправку, которая подходит по диаметру новому сальнику, и запрессуйте его должным образом.
  4. Верните насос на место, залейте обратно масло или поменяйте смазывающую жидкость, если старая используется уже достаточно давно.
  5. Соберите узел, подключите минусовую клемму на аккумулятор и выполните пробный запуск двигателя. Проехав пару километров, вы сможете убедиться, что ремонт дал свои результаты и признаки неисправности исчезли.

Поменять сальники на коленчатом валу достаточно просто, если не принимать во внимание определенные трудоемкие процессы, такие как демонтаж масляного насоса. Обращаться на автосервис вовсе не обязательно, если у вас есть небольшой опыт и уверенность в собственных силах.

labavto.com

Для тех, кто еще не знает, сразу скажем, что сальник коленвала – это небольшая, но исключительно необходимая деталь, без которой невозможно функционирование автомобиля. Основное его предназначение — это предотвращение течи смазки из мотора посредством зазора между блоком и шкивом вала.

В автомобиле ВАЗ 2109, как и в других, предусмотрено два сальника – это передний и задний. Меняются они по-разному, в первую очередь потому, что находятся в разных местах силового агрегата.

Автомобиль ВАЗ 2109

Где находится?

Перед тем, как приступить к замене, нужно иметь представление, где они находятся.

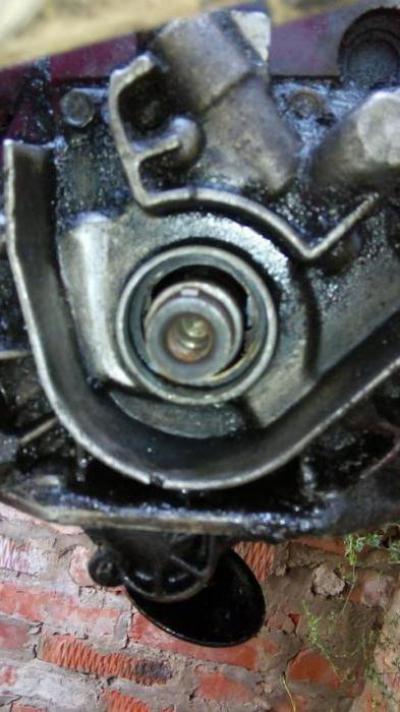

Передний находится непосредственно в крышке маслонасоса, если точно, то на носке коленвала. Чтобы до него добраться, нужно убрать крышку, закрывающую ремень газораспределительного механизма.

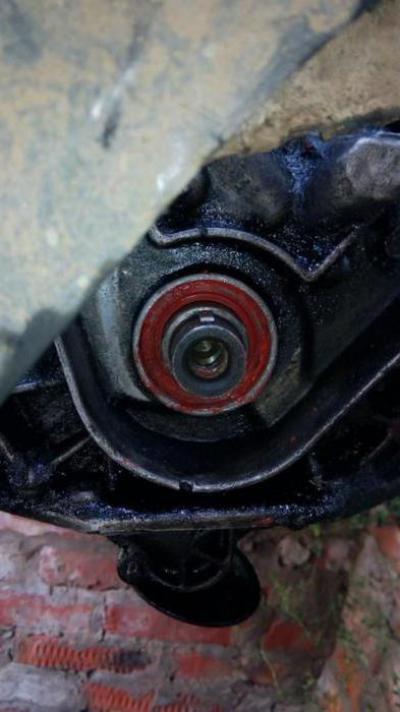

Расположение переднего сальника

Задний находится за системой сцепления и для его замены придется демонтировать ряд громоздких узлов.

Причины и признаки неисправности

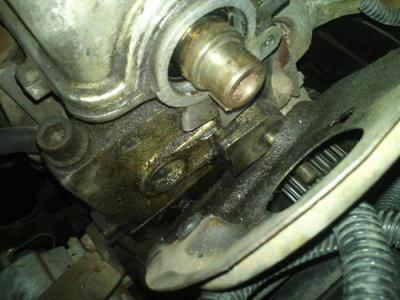

При неисправности сальников вы увидите только лужи масла и еще при протекании заднего сальника может пробуксовывать сцепление.

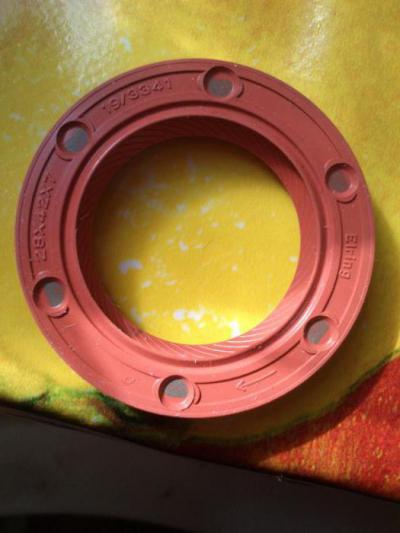

Негодный сальник, подлежащий замене

Сразу скажем, что могут быть и другие причины появления смазки на поверхности, которые чаще всего связаны с проблемами в системе вентиляции картера.

Руководство по замене

Перед тем, как начать работу, позаботьтесь, чтобы под рукой были все необходимые материалы. Внимательно прочитайте инструкцию и посмотрите видео.

Передний манжет

Передний манжет находится в более удобном месте, чем задний и быстрее изнашивается, поэтому начнем именно с него.

Инструменты

Чтобы поменять передний сальник коленвала ВАЗ 2109, нужны стандартные инструменты, которые есть практически у любого автовладельца:

  • набор ключей, головок и отверток;
  • ветошь;
  • емкость.

В этом видео показан один из способов замены на ВАЗ 2109. Также рассказывается, и чем вызвана данная неисправность.

Этапы

  1. Как и при других работах связанных с силовым агрегатом, первым делом нужно обесточить автомобиль. Для этого снимаем минусовую клему АКБ.
  2. Теперь нужно ослабить болты, при помощи которых крепится генератор.
  3. Снимаем непосредственно сам ременной привод.
  4. В заранее подготовленную емкость сливаем моторное масло.
  5. Демонтируем защиту силовой установки.
  6. Снимаем масляный поддон.
  7. Убираем ремень распредвала. Здесь действовать нужно аккуратно и осторожно. Коленчатый и распределительный вал, ни в коем случае не должны провернуться. В противном случае могут повредиться клапана вследствие удара по ним поршнями.
  8. Снимаем шкив коленвала. Делается это при помощи двух отверток.
  9. Шпонку также нужно будет снять.
  10. Выкрутив два болта, убираем маслоприемник.
  11. Далее откручиваем шесть болтов и снимаем маслонасос.
  12. Берем большую плоскую отвертку и извлекаем старый манжет.
  13. Теперь нужно как следует промыть крышку насоса при помощи бензина и вытереть ее.
  14. Место, в которое будет устанавливаться новый манжет, нужно смазать.
  15. Ставим новую таким образом, чтобы ее рабочая часть направлялась внутрь.
  16. Запрессовываем манжет при помощи оправки соответственного диаметра.
  17. Возвращаем на место насос.
  18. Теперь осталось в обратной последовательности установить демонтированные узлы и детали.
  19. Слитую смазку заливаем в мотор. Можно конечно воспользовавшись, случаем провести его замену.

Все — на этом процедура завершена.

Снимать маслоносос не обязательно, можно поменять передний сальник на месте, как собственно и задний!

Запрос вернул пустой результат.

Задний манжет

Задний манжет находится несколько в ином месте и для его замены нам придется потрудиться немного больше.

Инструменты

Инструменты для замены заднего сальника нам понадобятся практически те же, что и при замене переднего.

Этапы

  1. Отсоединяем минусовую клему АКБ.
  2. Первым делом необходимо снять маховик.
  3. Далее снимаем задний щиток картера сцепления.
  4. Откручиваем болты, которыми закреплен держатель заднего манжета.
  5. Демонтируем его вместе с прокладкой.
  6. Положите сам держатель так, чтобы было удобно с ним работать.
  7. Извлекаем старый манжет из обоймы.
  8. Ветошью нужно как следует вычистить держатель. Сразу же осмотрите его состояние, нет ли каких-то повреждений — отколов и трещинок, если подобные имеют место, то его нужно обязательно заменить.
  9. Устанавливаем в гнездо новый.
  10. При помощи соответствующего диаметра оправки, запрессовываем его. Проследите, чтобы рабочая кромка была повернута внутрь.
  11. Вне зависимости от того, в каком состоянии находится уплотнительная прокладка держателя, ее нужно сменить.
  12. Машинной смазкой смазываем кромку и фланец коленчатого вала.
  13. Ставим держатель.
  14. Устанавливаем снятые узлы и детали.
Читать еще:  Где стоит регулятор напряжения ваз 2107

Запрос вернул пустой результат.

Все на этом работу по смене заднего сальника на автомобиле ВАЗ 2109 можно считать оконченной.

Извините, в настоящее время нет доступных опросов.

Видео «Правильная замена заднего манжета»

В этом видео пошагово показано, как правильно происходит замена заднего сальника коленчатого вала.

Замена сальника коленвала ВАЗ-2109: инструкция , способы. ВАЗ-2109: замена сальника коленвала своими руками

На коленчатом валу двигателя с обеих сторон устанавливаются специальные уплотнители – сальники. Они предназначены для сдерживания масла внутри двигателя, не позволяют ему вытекать во время работы. Как и любой другой механизм, они со временем изнашиваются и подлежат замене.

Признаки износа сальника коленвала

На изношеном элементе появляются трещины, он становится жестким. Деталь начинает пропускать через себя моторное масло, разбрызгивая его под капотом.

Сперва нужно определить, какой из сальников вышел из строя:

  • если изношен передний уплотнитель коленвала, то следы смазки будут видны на передней части поддона прямо под сальником и на крышке масляного насоса;
  • если же износился задний, то масло будет на коробке переключения передач.

Причины износа элемента

Он происходит по следующим причинам:

  • естественный износ в ходе длительной эксплуатации;
  • неправильная установка этого сальника;
  • избыточное давление в картере двигателя;
  • люфт самого коленчатого вала.

Ранее неправильно установленный уплотнитель прослужит недолго и в скором времени выйдет из строя. В результате произойдет засорение системы вентиляции картера либо обрыв шланги сапуна. Это приводит к возникновению избыточного давления масла в картере двигателя, что своей силой выдавливает и перекашивает сальник. Из-за этого он быстрее изнашивается и пропускает смазку. Те же симптомы возникают при повышенном люфте коленчатого вала, который выдавливает элемент. Это вызвано износом полуколец коренных подшипников. Они при своей нормальной работе исключают люфт коленвала. При износе полуколец вал начинает ходить из стороны в сторону, от чего полукольцо выпадает в картер. Сам коленвал начинает шлифовать коренные подшипники и крышки шатунов.

В случае поздней замены полуколец элемент может не установиться на своё посадочное место. Это будет грозить водителю заменой блока цилиндров целиком. Стоит иметь в виду все эти причины, всегда проверять правильную работу двигателя и при обнаружении проблемы обязательно её устранять. Иначе новый сальник прослужит очень мало времени, и его придётся менять снова. Чтобы не приводить мотор к масляному голоданию, следует вовремя производить замену сальника коленчатого вала (на автомобиле ВАЗ 2109 в том числе). Ниже мы рассмотрим, как это сделать.

Замена переднего сальника коленвала своими руками: способы

Операцию следует производить с помощником. Такая работа, как замена сальника коленчатого вала на автомобиле ВАЗ 2109, достаточно длительный процесс и зависит от того, какой сальник меняется: передний или задний. Если первый, то это не настолько сложная операция, чего не скажешь о заднем элементе. Чтобы до него добраться, нужно снимать коробку передач, сцепление, откручивать маховик двигателя и тогда уже приступать к демонтажу и установке.

Замена сальника коленвала ВАЗ 2109 (2 способа):

  • на месте, без снятия масляного насоса в сборе;
  • со снятием насоса в сборе.

Первый способ делается намного быстрее. Но порой работать приходится в тесном пространстве. Хотя водители и автомеханики используют чаще всего именно этот метод. Можно работать как со стороны капота, так и в смотровой канаве.

Замена сальника коленвала ВАЗ 2109: пошаговая инструкция

Сперва автомобиль устанавливается на ручной тормоз. Ослабляется гайка фиксации генератора к натяжной планке, и снимается ремень привода генератора. Далее следует позвать помощника, чтобы он включил пятую передачу и держал нажатой педаль тормоза, чтобы исключить проворачивание коленвала. Это не даст открутить болт крепления шкива привода вспомогательных агрегатов. Для удобства можно снять переднее правое колесо и длинным воротком откручивать болт крепления шкива.

Что далее? Сняв элемент, необходимо добраться до зубчатого шкива газораспределительного механизма. Для этого разбирается пластиковая защитная крышка, у автомобиля вывешивается одно колесо, включается третья или пята передача. Вращением колеса по часовой стрелке выставляются две метки: на шкиве распределительного вала и коленчатого.

Затем можно снять ремень ГРМ. С помощью плоской отвертки поддевается и снимается зубчатый шкив коленвала, а далее и шпонка на его фланце. Теперь отвёрткой можно выковырять старый сальник. Его мы поддеваем за самый крайний контур. Это стоит делать с осторожностью, чтобы не оставить царапины на фланце коленвала.

Эти деформации будут быстрее изнашивать новые сальники даже при правильной установке. Некоторые применяют хитрый способ снятия: вкручивают в него саморез, зажимают пассатижами и выдёргивают его вместе с уплотнителем. Перед установкой рабочую (внутреннюю) поверхность сальника смазывают моторным маслом. Далее устанавливают на посадочное место. Запрессовывать новый сальник следует с помощью выточенной оправки или бруска, аккуратно постукивая по нему молотком.

Важно не повредить корпус элемента. Новый уплотнитель должен быть запрессован до упора и чётко стоять на своём посадочном месте без перекосов.

Второй метод

Замена сальника коленвала ВАЗ 2109 вторым способом подразумевает снятие масляного насоса целиком. Менять уплотнитель в этом случае очень удобно, однако придётся потратить больше времени. Выполнив всё вышеперечисленное, откручивают 3 болта поддона двигателя, прямо под крышкой насоса. Затем выкручиваются элементы крепления крышки. Масляный насос аккуратно вынимается. Удалив старый и запрессовав новый сальник, его рабочую поверхность смазывают маслом, и всё устанавливается в порядке, обратном снятию. Сложность заключается в установке масляного насоса на место.

Читать еще:  Схема головки блока цилиндров ваз 2108

Его нужно правильно отцентровать, чтобы элемент корректно выполнял свою работу и не выдавился. Как видно, на автомобиле ВАЗ 2109 замена сальника коленвала, своими руками выполненная, – это вполне понятная и не очень трудная работа. Если получилось обнаружить осевой свободный ход вала выше нормы, то это свидетельствует об износе его полуколец. Их стоит немедленно заменить, чтобы не возникало осложнений.

Меняем полукольца

Для этого не нужно снимать коленвал ВАЗ 2109. Замена сальника, полуколец, вкладышей (датчик коленвала, отметим сразу, необходимо тоже снимать) начинается с поиска расположения элементов. Эти детали находятся по бокам центрального (третьего) коренного подшипника. Со стороны средней опоры коленвала устанавливается металлокерамическое полукольцо жёлтого цвета. С другой стороны – сталеалюминиевое. Элементы должны стоять плотно, и в зависимости от износа их гнёзд они бывают трёх размеров:

  • стандартного;
  • первого ремонтного;
  • второго ремонтного.

Что далее?

Предварительно слив масло с двигателя автомобиля, откручивают и снимают поддон. Затем откручиваются два болта крепления крышки среднего коренного подшипника. Ее снимают и с помощью щупов замеряют зазор между подшипником и полукольцом. Следует прибавить к нему стандартный параметр 2,31 мм.

В результате будет получен необходимый размер нового полукольца. После этого путём вытеснения старого полукольца их устанавливают в свои гнёзда. Важно, чтобы новый элемент заходил свободно. После проделанной работы всё снятые детали устанавливаются обратно.

Итак, мы выяснили, как производится замена сальника коленвала (ВАЗ 2109 в том числе). Водителю требуется следить за состоянием уплотнительных элементов, проверять свободный осевой ход коленвала, чтобы в дальнейшем эксплуатация была без негативных последствий.

Замена переднего сальника коленвала на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
Сегодня вы перешли по этой ссылки не случайно, раз вы ищете подробную инструкцию по замене переднего сальника коленчатого вала, тогда мы вам её предоставим. Инструкция по замене сальника будет относиться лишь к автомобилям «Самарского» семейства. В конце статьи вы сможете найти для себя наглядный видео-ролик, в котором подробно описывается замена сальника коленвала!

Краткое содержание:

Где находится передний сальник коленвала?
Он располагается в самой крышки масляного насоса, а если быть более точнее то он находится на носке коленчатого вала. Для того чтобы его разглядеть вам придется снять крышку ремня «ГРМ». (О том как снять крышку ремня «ГРМ», вы узнаете в этой статье по ходу работы)

Когда крышка будет снята, обратите свое внимание на самый нижний шкив коленчатого вала, который на фото указан красной стрелкой. Вот под этим то шкивом и располагается передний сальник.

Когда нужно менять передний сальник коленвала?
Он подлежит замене, при:

1. Появление на нем различного рода трещин, разорванностей и дефектов.

2. А так же замену сальника необходимо производить, при его замасливании то есть при обнаружении на сальнике подтеков масла.

Примечание!
Не всегда при обнаружении подтеков масла, необходимо сразу же менять сальник, потому что масло через сальник может так же сочится по следующим причинам:

  • При загрязнённости системы вентиляции картера. (Как очистить систему вентиляции, вы сможете узнать из статьи специально посвященной: «Очистке системы»)
  • А так же при сильном пережатии шлангов системы вентиляции картера. В этом случае просмотрите все шланги системы на наличие изгибов и по возможности устраните проблему.

Как заменить передний сальник коленвала на ВАЗ 2108-ВАЗ 21099?

Снятие:
1) В самом начале операции со всех шкивов снимите ремень «Газо-Распределительного Механизма». (О том как снять ремень, смотрите в статье: «Замена ремня ГРМ»)

2) Далее при помощи двух плоских отверток, подденьте зубчатого типа шкив коленчатого вала.

3) Затем снимите шкив зубчатого типа, с носка коленвала.

4) Теперь при помощи отвертки подденьте и извлеките шпонку коленчатого вала, для того чтобы при снятии сальника она не потерялась.

5) Следом не убирая отвертки, с её помощью подденьте сальник коленвала и после чего извлеките сальник из крышки.

Установка:
1) Прежде чем приступить к установке нового сальника, смажьте его рабочую кромку моторным маслом.

2) Затем запрессуйте сальник на своё место, при помощи головки, или при помощи отрезка трубы подходящего размера, или же при помощи оправки.

3) После запрессовки установку нового сальника произведите в обратном порядке снятию, установив в паз коленчатого вала при этом шпонку, а на носок зубчатый шкив коленвала.

Примечание!
Когда все детали будут установлены, установите ремень «Газо-Распределительного Механизма» на своё место!

Дополнительный видео-ролик:
Чуть ниже мы подготовили специально для вас видео-ролик, в котором подробно описывается замена сальника коленвала, так что смотрите и вникайте.
