Замена ручника ваз 2114 видео

Натяжка ручного тормоза на ВАЗ 2114

Автомобиль ВАЗ 2114 обладает неплохими характеристиками, надежностью и ремонтопригодностью. Но это не позволяет застраховаться полностью от возможных поломок.

Учитывая состояние отечественных дорог, не удивительно, что чаще всего автовладельцы обращаются на СТО с проблемами в тормозной системе или подвеске.

Яркий пример поломки — это проблемы с ручным тормозом. Точнее с тросиками, которые отвечают за блокировку задних колес и не позволяют машине двигаться до тех пор, пока ручник не будет возвращен в исходное положение.

Не важно, пользуетесь ли вы ручным тормозом или нет, рано или поздно вам потребуется задействовать данную систему. А если ручник приходится выживать регулярно, тогда и вовсе не возникает споров относительно необходимости срочно решить проблему.

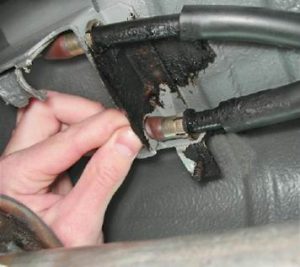

Трос ручника

Конструкция

Многие ошибочно полагают, что ручник — это простой рычаг, расположенный возле коробки передач, по правую руку от водителя. На самом деле это целая система элементов, которые связаны друг с другом.

При выходе из строя ручного тормоза, в 90% случаев виновником выступает трос или пара тросов, которые идут на задние тормозные колодки от уравнителя.

Для определения причин отказа в работе ручника, необходимо разобраться в схеме устройства и его компонентах.

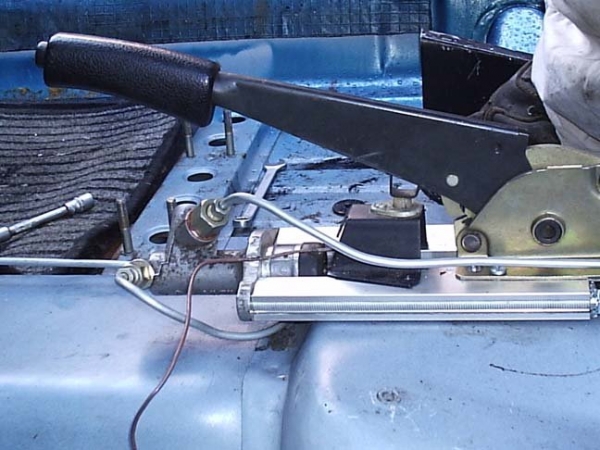

Схема ручника

Устройство включает в себя целый ряд конструктивных элементов. А именно:

  • Рычаг;
  • Тяга;
  • Пружины;
  • Кнопка рычага;
  • Ось главного троса;
  • Болты;
  • Шайбы;
  • Привод;
  • Уравнитель;
  • Чехол;
  • Контргайки;
  • Шплинты;
  • Правый и левый рычаг;
  • Разжимная левая и правая планка;
  • Стопорная шайба и пр.

Натяжение

Итак, разобравшись в схеме, можно приступать к процедуре подтяжки тросиков ручного тормоза.

Натяжка

Процедура натяжения выглядит следующим образом.

  1. Установите автомобиль на эстакаде или яме. При отсутствии гаража и возможность или желании провести процедуру на СТО, воспользуйтесь домкратом. На домкрате поднимается задняя часть автомобиля. Самый крайний вариант — бордюр, на который загоняется автомобиль и вам остается только залезть под него.
  2. Включите на коробке передач первую скорость и поставьте машину на ручник, потянув рычаг вверх.
  3. Идеальное количество щелчков хода ручного тормоза составляет от 2 до 5. Если их меньше или больше, легче предпринять соответствующие меры по натяжению троса.
  4. Если щелчков меньше 2, тогда трос надо будет удлинить. Если же щелчков больше пяти, тогда тросики укорачиваются.
  5. Удлинение троса — это его расслабление. Для этого откручивается контргайка. При затяжке троса контргайку нужно наоборот закручивать.
  6. Прежде чем приступить к поиску необходимой гайки на днище автомобиля, до упора отпустите рычаг ручного тормоза.
  7. Возьмите с собой под автомобиль для ключа на 13 миллиметров и отправляйтесь вниз.
  8. Отыщите уравнитель троса натяжения ручного тормоза. Это тот самый элемент, от которого основной трос ручника делится на два тросика.
  9. В некоторых случаях получить доступ к уравнителю просто так не получится, поскольку мешают держатели глушителя, выполненные из резины. В такой ситуации их лучше снять. Сделать это не сложно, зато работать с ручником будет намного легче.
  10. Теперь перед вами есть две гайки. Одна простая гайка, а вторая — контргайка. Имея в руках два ключа, первым зафиксируйте гайку, а вторым начинайте откручивать или закручивать контрирующую гайку. Будьте внимательными и следите, чтобы гайка не начала проворачиваться.
  11. Учитывая состояние ручного тормоза и необходимость ослабить или натянуть рычаг, крутим контргайку в соответствующую сторону. Не забывайте, какое количество щелчков является оптимальным.
  12. Закрутите или открутите контргайку, получив необходимую степень натяжения.
Читать еще:  Не работает переключатель температуры печки ваз 2110

Проверка

Но если вы там покрутили гайки, это еще не гарантия того, что теперь ручник работает идеально. В этом нужно наглядно удостовериться.

Для этого достаточно пройти последовательный этап проверочных мероприятий.

Этап

Пояснение

Прокрутить колеса после завершения натяжения

Колеса поочередно поднимаются на домкрате. При выключенном рычаге ручника они должны свободно без препятствий крутиться. Выжимая ручник тормоза, колеса должны заблокироваться.

Выехать на небольшой уклон, остановиться и включить ручник

То, что в подвешенном состоянии колеса не крутятся — это хорошо. Но нужно убедиться, что ручник держит машину и при воздействии силы тяжести.

Если проверка показала, что ручник все равно не держит, даже если трос был натянут четко согласно инструкции, вероятно ручник попросту износился и требуется замена троса.

Признаки необходимости замены

Не редко на ВАЗ 2114 трос ручного тормоза ржавеет, в результате чего он обрывается или ослабевает настолько, что никакая подтяжка уже не сможет вернуть его прежнюю функциональность.

При первых же признаках износа троса следует подумать над его заменой. Проявляться эта проблема может следующим образом:

  • Ручник не способен выдерживать нужную тягу;
  • Барабанные тормозные механизмы перегреваются;
  • При натяжении рычага стояночного тормоза трос не реагирует на ваши действия;
  • Оболочка троса серьезно износилась.

Демонтаж и замена

Перепутать трос от ручника с чем-либо другим под днищем вашего ВАЗ 2114 сложно, что существенно упрощает процедуру ремонта и замены.

Демонтажные работы

Приведем подробную инструкцию по замене, а дополнительно советуем посмотреть видео.

  1. Советуем заранее привести автомобиль в порядок с точки зрения чистоты. Так вам будет проще отыскать все гайки и крепежи.
  2. Дополнительно гайки обработайте с помощью всемогущего средства WD40. Так вам будет намного проще открутить порой прикипающие и ржавеющие гайки.
  3. Поставьте рычаг ручника до упора вниз.
  4. Начните с регулировочной гайки и контргайки, которыми вы не так давно пытались натянуть ослабший трос. В данной ситуации следует ослабить гайки и вынуть их с тяги ручника.
  5. Извлеките шайбы и уравнитель троса. Хотя это можно сделать и после того, как вы поднимите автомобиль на домкрате. Но обязательно перед тем как снимать колеса.
  6. Поднимите заднюю часть автомобиля с помощью домкрата, открутите болты колес и снимите их.

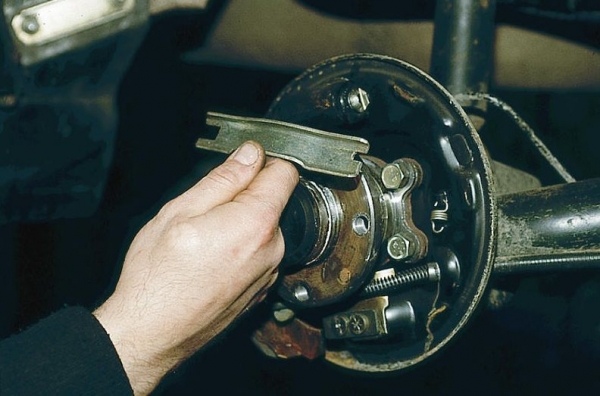

  7. Постучите по стопорным шпилькам тормозных барабанов. Это позволить их снять с тормозных колодок.
  8. Снимите колодку.
  9. От уравнителя теперь нужно отсоединить наконечники двух тросиков. Фиксаторы извлекаются со своих мест самыми простыми плоскогубцами, так что не заморачивайтесь.
  10. На сдвинутом распорном рычаге имеются крючки, с которых снимается петля троса.
  11. Оболочку троса нужно демонтировать со всей подвески задней части авто. Для этого предварительно откручиваются крепежные болты.
  12. Вытягивайте трос из отверстий через тормозные щитки.
  13. От старого троса мы избавились, потому остается только вернуть на место старого новый элемент. Процедура выполняется четко в обратной последовательности.
  14. Проденьте новые тросы в шайбы и зацепите петли. Можно дополнительно сделать бобышек — это специальный зажимчик, который позволяет еще крепче зафиксировать трос.
  15. Соберите всю разобранную конструкцию колеса.
  16. Проложите трос по подвеске через оболочку, и закрепите болты.
  17. Подтяните ручник в салоне.
  18. Проверьте правильность натяжения и работы нового ручного тормоза, а точнее тросика.

Не редко из-за стояночного тормоза возникает неприятный скрип сзади. Меняя тросик, вы можете одновременно избавиться от этой проблемы. Для этого под крепежи троса на рамах кузова устанавливаются резиновые уплотнители.

Читать еще:  Помпа ваз 21214 инжектор

Проверка работоспособности

Выполнив замену тросика, проверьте его в работе.

  • Установите машину на пригорке и включите ручник. Если автомобиль начинает скатываться, новый трос нуждается в регулировке.
  • Ослабьте контргайку стояночного тормоза в ручнике, а регулировочную гайку закрутите, после чего потяните с помощью рычага трос.
  • Оптимальный ход рычага должен включать 2-4 такта. Если так и получилось, затяните контргайку и проверьте ее раз.
  • Заезжаем на пригорок, включаем ручник. Теперь авто точно должно уверенно стоять на месте. Разве что трос оказался поддельным или на этапе сборке была допущена ошибка.

Разобранный ручник

Перед заморозками рекомендуется смазывать тросик стояночника, что позволит существенно продлить срок службы. Под действием отрицательных температур трос быстрее разрушается. Смазывать следует наконечники, ось и тягу уравнителя.

Подтяжка и замена тросика ручника — задача не из сложных. Даже при отсутствии богатого опыта в работе с автомобилем вам удастся выполнить эту работу.

Но если вы не уверены в собственных силах или попросту нет времени самостоятельно заниматься подобными вещами, обращайтесь на СТО. Подтяжка обойдется примерно в 500-700 рублей, а вот за замену попросят минимум 1500 рублей.

Замена троса ручника на ВАЗ-2113, 2114, 2115

Трос стояночного тормоза — это то устройство, благодаря которому осуществляется взаимодействие с тормозами задних колес. Всем известный ручник сейчас мало используется при остановке на перекрестке, но на механике, ВАЗ-2114 например, очень удобно воспользоваться им на крутом спуске.

На разворотах, правильно используя ручник, можно существенно уменьшить радиус поворота. А если машину приходится домкратить, то без ручника приходится тяжело.

Ручной тормоз должен держать автомобиль на склоне. Для проверки нужно поставить машину на ровном месте, поставить на ручник и сильно толкнуть. Если покатится, то трос пора менять.

Неисправности троса

  1. Со временем трос растягивается. Не держит машину даже после того, как его подтянули.
  2. Начинают рваться нити троса.
  3. Порвался сам трос.
  4. Даже после смазки трос с трудом перемещается в оболочке.
  5. Трос закисает.

Нормальное функционирование стояночного тормоза часто помогает восстановить смазка троса. Если проводить эту процедуру регулярно один раз в год (обычно это делают перед морозами), то можно забыть о ситуациях, когда отказывает ручник.

Трос прослужит дольше, так как будет хорошо защищен от промерзания. Тормозная система будет работать стабильно. Смазывать нужно ось, тягу уравнителя и наконечники.

Обратите внимание на то, что к колесам идут два троса, рекомендуется заменять их одновременно. Иначе старый выйдет из строя раньше и придется проделывать двойную работу, о которой расскажем ниже.

Зачем менять

  1. Если вы заметите неполадки в работе ручника, но продолжите им пользоваться, вас может ожидать неприятный сюрприз, когда машина внезапно покатится на спуске.
  2. Также возможен вариант, когда колодки не вернутся в исходное положение. Это уже грозит нагревом тормозных дисков и истиранием колодок. В результате колесо может заклинить. Эффект будет тот же, как от езды на ручнике.

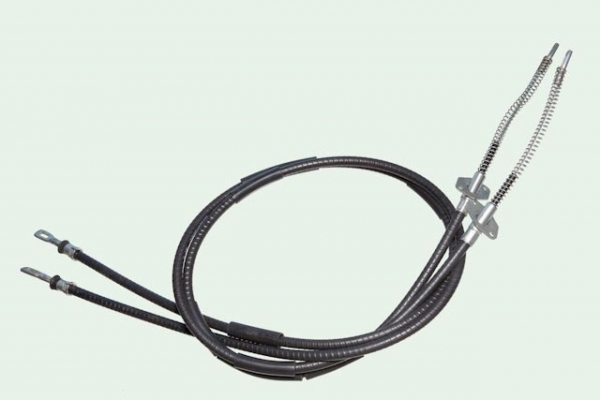

Цена троса

Сам трос стоит от 200 до 1000 рублей. Цена зависит от производителя и места покупки. Замена в автосервисе обойдется в среднем от 400 до 1000 рублей в зависимости от региона.

Замена

Несложно произвести и самостоятельную замену троса ручника ВАЗ-2114.

Для замены нужен следующий инструмент:

  • ключ на «10»;
  • два ключа на «13»;
  • большая отвертка и для мягкого хода крепления WD-40.

Проводится замена на смотровой яме либо эстакаде.

  1. Ручник нужно опустить до упора вниз.
  2. Все гайки стояночного тормоза нужно почистить. Не забудьте и про уравнительную планку.
  3. Контргайку нужно ослабить и снять со штока. Это же самое проделывается с регулировочной гайкой.
  4. Теперь начинают снимать колеса. Сначала ослабляют колесные болты. Заднюю часть поднимают домкратом. Не забывайте про опоры! После их выставления можно снимать задние колеса.
  5. Снять тормозные барабаны при использовании молотка и деревянной проставки. Нужно сбить стопорные шпильки с колодок.
  6. К рычагу задней тормозной колодки прикреплен наконечник троса ручника автомобиля ВАЗ-2114. Сначала нужно снять колодку, а потом и наконечник троса.
  7. Следует отвернуть болт крепления и отсоединить оболочку троса.
  8. Из отверстий тормозных щитков с каждой стороны вытягивают трос.
  9. Потом достают и оболочку троса из креплений на кузове.
Читать еще:  Подключение сигнализации к концевикам дверей ваз 2110

Трос снят. Можно произвести замену или смазку троса стояночного тормоза. Установка нового производится в обратном порядке. После производят регулировку натяжения ручника.

Как снять и установить трос стояночного тормоза на ваз 2113, 14, 15

Автор: remontnik · Опубликовано 13.09.2016 · Обновлено 07.12.2018

Со временем тросик ручного тормоза вытягивается, ржавеет. Может даже и оборваться. Чтобы этого не случилось, нужно своевременно заменить его. Причем нужно менять оба тросика, которые ведут к задним колесам.

Цены на тросики.

Тросик ручного тормоза можно купить в любом магазине автозапчастей. Цены на них установлены в районе 300 рублей.

Замена троса стояночного тормоза.

  1. Первым делом нужно снять тормозные барабаны.
  2. Затем снимаем подушки подвески с дополнительного глушителя.

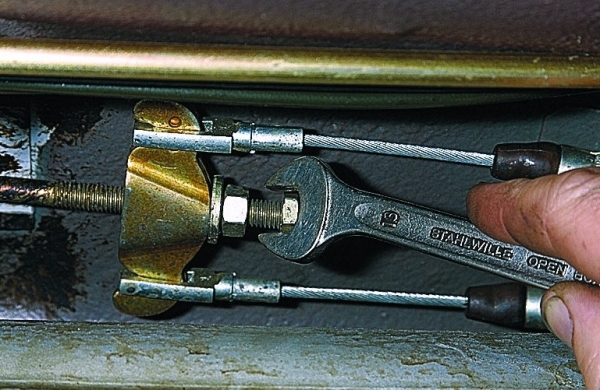

  3. Ослабляем затяжку контргайки регулировочной гайки хода рычага стояночного тормоза

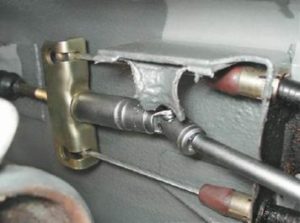

  4. Торцовым ключом с глубокой головкой на 13 мм и карданным шарниром отворачиваем контргайку и регулировочную гайку и снимаем их с тяги.

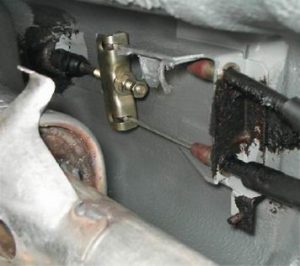

  5. Снимаем уравнитель тросов с регулировочной тяги.

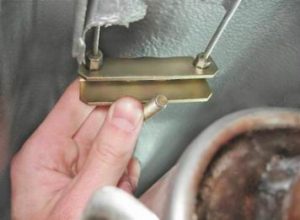

  6. Отсоединяем наконечники тросов от уравнителя.

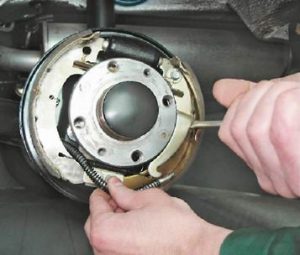

  7. У тормозного механизма левого заднего колеса большой шлицевой отверткой сдвигаем распорный рычаг вперед и снимаем серьгу троса с крючка распорного рычага.

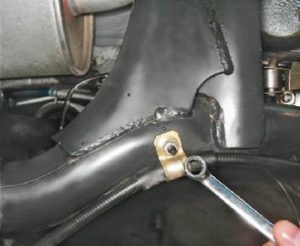

  8. Накидным ключом на 10 мм отворачиваем гайку кронштейна крепления троса к левому рычагу задней подвески.
  9. Извлекаем из отверстия кронштейна кузова передний наконечник троса.

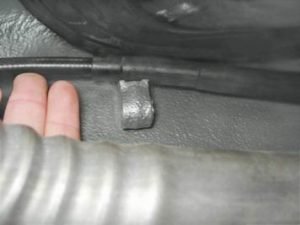

  10. Вынимаем трос из двух кронштейнов крепящих его к днищу кузова.

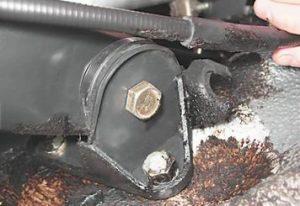

  11. Вынимаем трос из кронштейна балки задней подвески.
  12. Выводим трос из отверстия опорного щита заднего тормозного механизма и снимаем его.
  13. Аналогично снимаем второй трос.
  14. Устанавливаем трос на место в обратном порядке.

Видео по замене тросика на ВАЗах:

Как снять и установить трос стояночного тормоза на ваз 2113, 14, 15

Автор: remontnik · Опубликовано 13.09.2016 · Обновлено 07.12.2018

Со временем тросик ручного тормоза вытягивается, ржавеет. Может даже и оборваться. Чтобы этого не случилось, нужно своевременно заменить его. Причем нужно менять оба тросика, которые ведут к задним колесам.

Цены на тросики.

Тросик ручного тормоза можно купить в любом магазине автозапчастей. Цены на них установлены в районе 300 рублей.

Замена троса стояночного тормоза.

  1. Первым делом нужно снять тормозные барабаны.
  2. Затем снимаем подушки подвески с дополнительного глушителя.
  3. Ослабляем затяжку контргайки регулировочной гайки хода рычага стояночного тормоза
  4. Торцовым ключом с глубокой головкой на 13 мм и карданным шарниром отворачиваем контргайку и регулировочную гайку и снимаем их с тяги.
  5. Снимаем уравнитель тросов с регулировочной тяги.
  6. Отсоединяем наконечники тросов от уравнителя.
  7. У тормозного механизма левого заднего колеса большой шлицевой отверткой сдвигаем распорный рычаг вперед и снимаем серьгу троса с крючка распорного рычага.
  8. Накидным ключом на 10 мм отворачиваем гайку кронштейна крепления троса к левому рычагу задней подвески.
  9. Извлекаем из отверстия кронштейна кузова передний наконечник троса.
  10. Вынимаем трос из двух кронштейнов крепящих его к днищу кузова.
  11. Вынимаем трос из кронштейна балки задней подвески.
  12. Выводим трос из отверстия опорного щита заднего тормозного механизма и снимаем его.
  13. Аналогично снимаем второй трос.
  14. Устанавливаем трос на место в обратном порядке.

Видео по замене тросика на ВАЗах:
