Постоянно работают дворники ваз 2109

Содержание

ВАЗ-2109: дворники не работают. Возможные причины неполадок

Дворники (щетки стеклоочистителя) предназначены для обеспечения надлежащей чистоты ветрового и заднего стекол автомобиля. В исправном состоянии при поддержке омывателей они без труда справляются с грязью, снегом и водой. Но если дворники перестают работать, в условиях непогоды продолжать движение не рекомендуется. От этого зависит ваша безопасность. Лучше остановиться и попытаться их отремонтировать.

В этой статье мы поговорим о том, почему не работают дворники на ВАЗ-2109 . Мы рассмотрим основные причины этой неисправности, а также способы ее устранения.

Конструкция стеклоочистителя «девятки»

Если в вашем ВАЗ-2109 дворники не работают , или работают не так, как должны, прежде чем приступить к их ремонту, нелишним будет узнать об устройстве стеклоочистителя в целом. Так будет проще установить причину неисправности и впоследствии устранить ее.

Стеклоочиститель представляет собой устройство, состоящее из привода (электродвигателя с удлиненным валом), редуктора и системы рычагов, именуемой трапецией. Именно она и приводит в действие сами дворники.

Как работает стеклоочиститель

На переднем конце ротора электродвигателя нарезан червяк, который входит в зацепление и приводит в движение главную шестерню редуктора. При включении стеклоочистителя на электродвигатель подается напряжение бортовой цепи машины. При этом его вал начинает вращаться, приводя в действие редуктор. Он, в свою очередь, двигает рычаги, концы которых выведены на поверхность закапотной панели кузова и соединены с корпусами дворников. Один из концов вала редуктора оснащен специальным кулачком, управляющим подвижным контактом остановки дворников в крайнем положении.

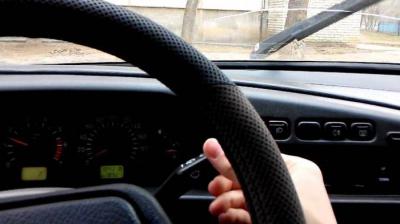

Управление стеклоочистителем

Управляется стеклоочиститель при помощи специального переключателя, установленного на рулевой колонке автомобиля. При помощи него дворники не только включаются-выключаются, но и могут работать в различных режимах. Это позволяет регулировать скорость движения щеток стеклоочистителя в зависимости от погодных условий. В автомобилях ВАЗ-2109 предусмотрены три режима:

  • прерывистый;
  • постоянный с малой скоростью перемещения дворников;
  • постоянный с высокой скоростью перемещения дворников.

Нередко случается именно так, что на ВАЗ-2109 дворники не работают лишь в одном из режимов, поэтому важно знать не только конструктивные особенности стеклоочистителя, но и механизм управления его работой.

Прерывистый режим работы дворников включается в первом (рабочем) и втором положении рычага переключателя. Его работа обеспечивается реле типа 526.3747. Оно располагается в монтажном блоке автомобиля и обозначается на электронной схеме как «К3». Это реле включает также дворники при запуске омывателя ветрового и заднего стекол.

В третьем положении очиститель работает в постоянном режиме с малой скоростью движения. Для переключения в постоянный режим работы дворников с высокой скоростью предусмотрено четвертое положение рычага.

Признаки неисправности

Чтобы разобраться с поломкой стеклоочистителя, давайте рассмотрим, какие признаки она может иметь.

Симптомы неисправности могут быть следующие:

  • при включении устройство вообще никак не реагирует (реле не щелкает, электродвигатель не работает);
  • реле срабатывает, но электродвигатель не включается;
  • и реле, и электродвигатель работают, но щетки не двигаются или двигаются в неправильном направлении;
  • не работает прерывистый режим дворников ВАЗ-2109 ;
  • электродвигатель в прерывистом режиме не останавливается;
  • дворники работают медленно.

А теперь разберем каждый из признаков в отдельности в разрезе вероятных неисправностей и способов их устранения.

Стеклоочиститель не реагирует на включение или переключение режимов

Если вы пытаетесь включить стеклоочиститель, но у вашего ВАЗ-2109 дворники не работают , а при переключении рычага не слышно ни щелчков реле, ни звука работающего электродвигателя, причина может крыться либо в переключателе, либо в реле, либо в предохранителях.

В этом случае сначала необходимо проверить целостность предохранителя стеклоочистителя. Он расположен в монтажном блоке и обозначен как F5. Проверить его можно при помощи мультиметра, включенного в режиме тестера. Дальше переходим к биметаллическому предохранителю, установленному в редукторе очистителя. Если перестали работать дворники на ВАЗ-2109 в зимнее время, причина может быть именно в нем. Этим предохранителем комплектовались последние модификации «девяток». Его роль – защита двигателя очистителя от перегрева в случаях, когда щетки примерзают к стеклу. Проверить его можно тем же мультиметром, включенным в режиме тестера.

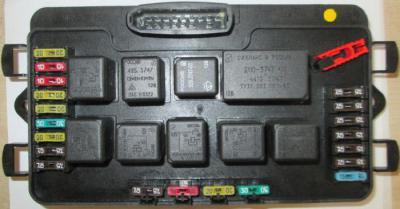

Далее переходим к реле. Как уже говорилось, оно находится в монтажном блоке и обозначается как «К3». Находим реле, извлекаем его из посадочного места, а на его место ставим заведомо исправный прерыватель. Проверяем работу стеклоочистителя. Если он заработал, покупаем новое реле. Если все осталось без изменений, продолжаем поиск неисправности.

Что касается самого переключателя, то проверить его работоспособность самостоятельно очень сложно. Он имеет достаточно сложную конструкцию, поэтому его также проще заменить заведомо рабочим, нежели пытаться ремонтировать. Кстати, если не работают дворники и поворотники ВАЗ-2109 , можете быть уверены, что проблема именно в подрулевом переключателе.

Реле срабатывает, но электродвигатель не запускается

Обнаружив подобный признак, можно предположить, что вышел из строя какой-то из вышеупомянутых предохранителей или сам электродвигатель. Предохранители проверяем мультиметром. Если с ними все в порядке, открываем капот и осматриваем трапецию на предмет деформации или наличия в конструкции постороннего предмета. В зимнее время возможно примерзание щеток стеклоочистителя к ветровому стеклу. Это явление сопровождается аналогичными симптомами, поэтому, если у ВАЗ-2109 дворники не работают в морозную погоду, первым делом проверьте их состояние.

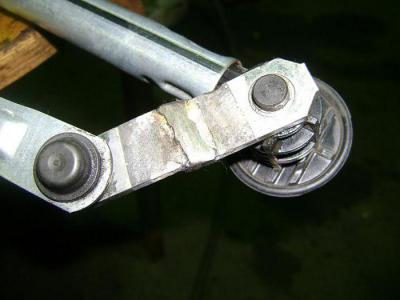

Если же трапеция находится в рабочем состоянии, а щетки стеклоочистителя подвижны, придется снимать электродвигатель для диагностики. Чтобы полностью исключить другие неисправности, после демонтажа электромотора подключите его напрямую к клеммам аккумулятора. Заработал – ищите причину в электрической цепи, нет – обращайтесь к автоэлектрику.

Реле и электродвигатель привода работают, но дворники не двигаются или двигаются в неправильном направлении

Нередко случается и так, что при включении дворников все элементы стеклоочистителя работают в штатном режиме, однако дворники остаются недвижимыми или же перемещаются по неправильной траектории. Это верный признак того, что шлицы на рычагах трапеции пришли в негодность. Решается подобная проблема путем замены рычагов. В крайнем случае можно попробовать затянуть гайки крепления корпусов дворников, прижав их сильнее к наконечникам, но со временем неисправность заявит о себе снова.

Не включается прерывистый режим

Включив стеклоочиститель и обнаружив, что не работает первое положение дворников ВАЗ-2109 , соответствующее прерывистому режиму, попробуйте перейти в постоянный медленный или быстрый режим. Если в других положениях дворники работают нормально, переходите сразу к реле. Замените его на заведомо исправное.

Электродвигатель в прерывистом режиме не останавливается

Прерывистый режим отличается от остальных тем, что в конце каждого цикла дворники делают остановку в начальном положении. Достигается это за счет движения кулачка, расположенного на заднем конце вала редуктора. Он замыкает и размыкает подвижный контакт концевого выключателя стеклоочистителя. Нарушения в работе дворников в прерывистом режиме обычно связаны с его неисправностью: износом, повреждением. Также проблема может быть и в пластине выключателя или в его контактах.

Кулачок без труда можно заменить самостоятельно. Что касается пластины и контактов, то при необходимости их необходимо просто подогнуть.

Медленно работают дворники на ВАЗ-2109

Причинами снижения скорости движения щеток являются:

  • низкая температура воздуха;
  • износ (слизывание) шлицов соединения рычагов и корпусов дворников;
  • неполадки в работе электродвигателя.

В первом случае дворники могут двигаться медленней обычного по причине застывания смазки на шестернях редуктора. Как правило, при прогреве автомобиля эта проблема исчезает.

При износе шлицевого соединения щетки также могут двигаться медленней за счет проворачивания наконечников рычагов в своих посадочных местах. Решается такая проблема путем замены изношенных элементов.

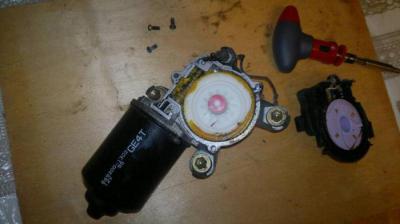

Если эти мероприятия не принесли желаемого результата, снимаем электродвигатель и отправляем его в ремонт.

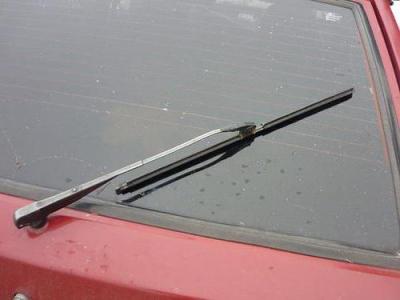

Не работает задний дворник ВАЗ-2109

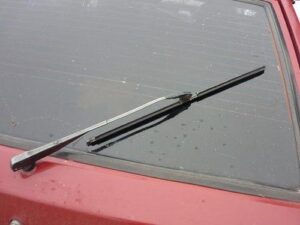

У ВАЗ-2109 есть еще один дворник. Он расположен на стекле задней двери и имеет автономный привод. Дворник приводится в движение отдельным электродвигателем с небольшим редуктором. Добраться до него можно с внутренней стороны двери, сняв ее обшивку.

Неисправность заднего дворника также может быть связана как с проблемами переключателя, так и с неполадками самого электродвигателя. Чаще всего он перестает работать:

  • в связи с нарушением нормального контакта в разъеме;
  • разрывом питающего провода;
  • поломкой электродвигателя или его редуктора.

Почему медленно работают дворники на ВАЗ-2109 и что делать

Медленно работают дворники на ВАЗ-2109 – каковы могут быть причины этого? Как следует производить ремонтные работы? Получить ответы на данные вопросы можно в представленной статье, которая подготовлена опытными специалистами.

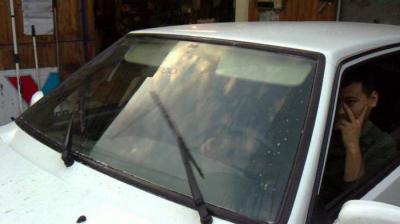

Без дворников сложно представить себе ВАЗ-2019, название стеклоочистителя отвечает само за себя. Особую ценность дворники представляют в непогожий день, осенью или зимой, когда завьюжила метель или идет проливной дождь.

Видимость дороги в таких погодных условиях оставляет желать лучшего.Как раз для того, чтобы расчистить картинку, проглядывающуюся через лобовое стекло, и комфортной езды на машине, всем известные дворники и предназначены.

Функции стеклоочистителей

У природы нет плохой погоды, но управлять ВАЗ-2109 без дворников в условиях недостаточной видимости становится практически нереально. Какими свойствами обладают качественные изделия?

  1. Противостояние природным катаклизмам и прихотям погоды.
  2. Способность исправно работать даже при минусовой температуре.
  3. Отсутствие пересыхания в сильный зной.
  4. При движении по лобовому стеклу стеклоочистители не должны оставлять царапины, тем более наносить покрытию повреждения.
  5. Продолжительный срок активной эксплуатации – еще одна отличительная черта качественных дворников для ВАЗ-2109.

Почему портятся дворники

Чаще всего дворники работают медленно по причине таких поломок:

  • деформирован рычаг устройства;
  • к лобовому стеклу примерзли щетки;
  • оставляет желать лучшего работа переключателя;
  • повреждена проводка, питающая оборудование;
  • механизм неправильно функционирует из-за попадания в устройство посторонних предметов, камней;
  • пора проверить состояние реле очистителя;
  • подверглись окислению концы проводки;
  • сильно загрязнились отдельные составляющие механизма.

Что делать при медленной работе дворников ВАЗ-2109

На форумах автолюбители часто интересуются, как своими руками устранить дефект медленной работы приспособлений на ВАЗ-2109? Действительно, без ремонтных работ обойтись не удастся, иначе стеклоочистители станут работать еще хуже и, в конце концов, вообще остановятся.

Пока еще можно отремонтировать отдельные компоненты механизма, принимайтесь за разборку изделий, следуя пошаговой инструкции, рекомендованной специалистами СТО:

  1. Осмотрите и адекватно оцените состояние механизма электродвигателя, как выглядит и функционирует обмотка и вал якоря. Есть ли вмятины, повреждения и царапины? Если скрыть их при помощи обработки наждаком не удается, тогда приспособление нужно заменить на новое.
  2. Осмотру также подлежат щетки и пружинные изделия. Устройства должны работать по принципу упругости, если этого нет, их тоже нужно заменить, ремонту такие дефекты уже не подлежат.
  3. Проследите за перемещением щеток в держателях. Если движение слишком медленное, нет ничего удивительного. Заедание, внезапное торможение и обездвиживание стеклоочистителей на ВАЗ-2109 устраняют наждачной бумагой, тщательно пройдитесь по поверхности и добейтесь абсолютно ровного покрытия без шероховатостей. Если сколы очень большие, не трудитесь и не тратьте время понапрасну – такие показатели износа требуют замены составляющих. Чтобы замена старых изделий на новые прошла быстро и легко, используйте паяльный инструмент, он позволит закрепить детали надежно и прочно.
  4. Повреждение коллектора – еще одна причина, из-за которой исправность стеклоочистителей ВАЗ-2109 может быть далека от идеала. К примеру, во время трения щеток могут возникнуть следы нагара. К счастью, этот дефект легко устранить при помощи специальной пасты, предназначенной для качественной полировки. Задиры устраняются наждаком, если это не помогает, пора осуществить замену компонента дворников.
  5. При осмотре конструкции привода редуктора часто обнаруживают сколотые зубья и другие дефекты, новая шестерня – лучший выход из сложившейся ситуации.
  6. Для того чтобы решить проблему медленной работы дворников ВАЗ-2109, может понадобиться проверка тяги привода стеклоочистителей. Изогнутость – отрицательный фактор, влияющий на функциональность приспособлений. Устранить видимые деформации можно подручными средствами.
  7. Элементы валиков рычагов, которые включают резьбовое соединение, тоже подлежат проверке. Вернуть к жизни стертую резьбу невозможно, поэтому приготовьтесь произвести монтаж новой тяги.

После того как осуществлена починка неисправностей в работе дворников ВАЗ-2109, следует воспроизвести сборку отдельных элементов в единое целое. Специалисты рекомендуют начинать с электродвигателя. Не забывайте смазывать все элементы конструкции концентрированным составом – благодаря этому дворники прослужат дольше.

Какие щетки для стеклоочистителя лучшие

Если поломки старых дворников ВАЗ-2019 стали постоянными, лучше распрощаться с изношенными приспособлениями и поставить новые. Их нужно приобретать это со знанием дела, иначе плохие щетки быстро выйдут из строя.

Сегодня для собственников отечественных авто предлагается для покупки 2 вида щеток – с каркасом и без. Ознакомившись с отзывами автолюбителей, мы составили такой список преимуществ бескаркасных приспособлений:

  1. Чистое лобовое стекло благодаря металлической панели, обеспечивающей равномерное давление по всему изделию и надежно прилегающей к стеклу.
  2. Универсальные, лучшие свойства аэродинамики, что достигается небольшой высотой щетки и оригинальной конструкцией ленты. На бескаркасный механизм можно монтировать интегрированный спойлер – удобное устройство, предполагающее специальное искривление. Такой подход к обустройству дворников ВАЗ-2109 позволяет добиться повышения показателей прижимания стеклоочистителей даже при высокой скорости движения автомобиля.
  3. На бескаркасную щетку редко налипают обледенения, ведь она лишена сочленений, где застывает вода, к тому же изделие плотно прилегает к лобовому стеклу. Очищение поверхности страдает, только если работавший дворник функционировал со льдом на резинке.

Не Отключаются Дворники

Страницы 1

Чтобы отправить ответ, вы должны войти или зарегистрироваться

Сообщений 7

1 Тема от -=zanoza=- 2010-11-14 14:53:08

  • -=zanoza=-
  • Пользователь
  • Оффлайн
  • Зарегистрирован: 2009-04-29
  • Сообщений: 178
  • Репутация : [ 0 | 0 ]

Тема: Не Отключаются Дворники

Всем добрый вечер.

Начну с самого начала, машина простояла 4 дня под кратковременными дождями. Вот сегодня решил заменить бачок омывателя в сборе (с двумя моторчиками). Подсоединил клемы моторчиков между собой, трубку провел от второго моторчика отдельно к левой стороне. Помимо этих двух моторчиков стоит еще два отдельно рядом с бачком, один понятно на заднее стекло, а второй с помощью трубок соединен вместе с одним из моторчиков, который в бачке.

Завел, решил проверить как работают омыватели (очень даже нечего), но дело в том что дворники перестали останавливаться. Раньше такое встречал, но все проходило как только включишь на последнюю скорость и обратно. Извлекая реле — все останавливается, но поразило то что на последнем режиме (быстром) все равно работают.

Собственно вопрос в том, что могло произойти, почему не останавливаются как и полагается ? Был один момент, когда, я так же переводил на быстрый режим, а затем снова на медленный — они остановились. Я думаю что может из-за того что стояла 4 дня и мог намокнуть блок предохранителей. Еще такой вопрос, как нибудь может влиять момент подсоединения проводов моторчиков стеклоочистителя на работу щеток ?

2 Ответ от -=zanoza=- 2010-11-14 16:06:38 (2010-11-14 16:07:08 отредактировано -=zanoza=-)

  • -=zanoza=-
  • Пользователь
  • Оффлайн
  • Зарегистрирован: 2009-04-29
  • Сообщений: 178
  • Репутация : [ 0 | 0 ]

Re: Не Отключаются Дворники

Та же фигня, но только с дальним светом. промок или ЧЯ или жгут, который торчит из него. Было недавно, снял чя, зачистил, оказалось прогорел провод, Гад сосед припаял, потом всю плату попшикал мовилем, типа «окисление исключается». Сам понимаешь пришлось снимать во второй раз, чистить мовиль и сажать корпус на герметик. НО, я не посадил на гермятик пластмассовую гребенку под капотом и вода стекает как-раз на ТОТ самый жгут.

Снимай свой ЧЯ, суши чисти и не забудь про гребенку.

Мовилем. )))) Я где-то читал что есть спец жидкость для удаления окисления и тому подобное. Гребенка как я понял это уплотнительная резинка или что-то типо того ? На герметик если посадить, то и не снимешь в дальнейшем ))) Значит все таки ЧЯ ? Еще такой вопрос тогда, если окажется что мой ЧЯ восстановлению не подлежит, то придется покупать новый, так вот — нужно чтобы полностью был идентичен или не имеет разницы что и где расположено ?

3 Ответ от Cityman 2010-11-14 18:21:23

  • Cityman
  • Пользователь
  • Оффлайн
  • Зарегистрирован: 2009-01-19
  • Сообщений: 954
  • Репутация : [ 1 | 0 ]

Re: Не Отключаются Дворники

Максимальная скорость будет работать и без реле, поскольку её цепь через него не проходит.

Обычно такая причина в том, что на выводе реле, предназначенном для автоматического включения дворников при пользовании омывателем, через окислы появляется постоянный плюс небольшой. Но ему хватает. Иногда удавалось лечить включением резистора между этим выводом и корпусом. Поскольку вход высокоомный, а сопротивление окислов напротив весьма велико, то включение шунта часто снижает напряжение до нуля практически.

4 Ответ от Cityman 2010-11-14 21:43:30

  • Cityman
  • Пользователь
  • Оффлайн
  • Зарегистрирован: 2009-01-19
  • Сообщений: 954
  • Репутация : [ 1 | 0 ]

Re: Не Отключаются Дворники

По-моемы блоки все взаимозаменяемы, пусть поправят если я не прав.

Не все. «Старого» и «нового» образца отличаются цепью вентилятора ( с реле и без, под датчик нового образца и другую проводку ). Кроме того есть «пятнадцатый», ставившийся на седаны, без реле таймера заднего дворника ( а может и его цепей, я не изучал вопрос )

5 Ответ от Cityman 2010-11-21 22:13:45

  • Cityman
  • Пользователь
  • Оффлайн
  • Зарегистрирован: 2009-01-19
  • Сообщений: 954
  • Репутация : [ 1 | 0 ]

Re: Не Отключаются Дворники

А вот новые «вести с полей». Только недавно менял этот блок. Там с дворниками было всё в порядке, но посмотрите СКОЛЬКО окислов в районе их реле !

Кстати блок вполне подлежит ремонту. Все окислы отпескоструены, найдены уже два обрыва, буду восстанавливать.

Не работают «дворники» на автомобиле ВАЗ 2108, 2109, 21099

Отказ в работе очистителей ветрового стекла – «дворников» весьма распространенная неисправность на автомобилях ВАЗ 2108, 2109, 21099. Основными ее причинами являются проблемы с электрической частью и механическая поломка элементов стеклоочистителей. Рассмотрим ситуацию, когда дворники полностью отказали и ни как не реагируют на перемещение рычага в правом подрулевом переключателе.

В начале электрика:

— перегорели предохранители в монтажном блоке;

Для монтажного блока старого образца – 17.3722 это №5 и №4, для новых 2114-3722010-60, 2114-3722010-10, 2114-3722010-18 – F16 и F7. Предохранители №5, F16 – очиститель, №4б А7 – омыватель.

При перегорании предохранителей возможно наличие короткого замыкания в электрических цепях не только стеклоочистителя, но и других цепях защищаемых ими. См. «Предохранители и защищаемые ими цепи монтажных блоков автомобилей ВАЗ 2108, 2109, 21099».

— вышло из строя реле стеклоочистителя ( 52.3747, 525.3747);

Реле должно щелкать при работе. Если это не так, либо оно само неисправно, либо окислились его контакты. Порой для возобновления его работоспособности достаточно несколько раз его вынуть и обратно вставить. Неисправное реле заменяем новым.

Проверить его исправность можно переместив подрулевой переключатель в крайнее верхнее положение. В этом положении щетки должны заработать даже если реле неисправно.

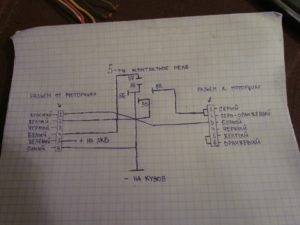

Назначение контактов реле стеклоочистителя для его проверки: вход – 15, выход – S.

— неисправен подрулевой переключатель режимов работы «дворников»;

Назначение выводов переключателя для его проверки: вход тока — 53а, 1-я скорость – 53, 2-я – 53б, вход прерывистого режима – 53е, выход прерывистого режима 53.

Неисправный переключатель следует снять, разобрать, зачистить контакты, либо заменить новым.

— соскочили разъемы в электрической цепи стеклоочистителя;

В монтажном блоке это Х1, Х2, Х3, Х4, Х11, рядом с монтажным блоком соединительная колодка электродвигателя, колодка на подрулевом переключателе.

— окислились контакты в разъемах электрической цепи стеклоочистителя;

По очереди отсоединяем все соединительные колодки, зачищаем контакты мелким надфилем. Начать лучше с колодки электродвигателя рядом с монтажным блоком, так как она подвержена постоянному воздействию влаги. Здесь же можно проверить соединение «массового» провода электродвигателя.

— сильно изношены или зависли щетки электродвигателя стеклоочистителя;

Также может подгореть коллектор, которому прижимаются щетки.

— «обрыв» или короткое замыкание в обмотках электродвигателя стеклоочистителя.

Проверить исправность электродвигателя очистителей можно подав на него напряжение напрямую от аккумулятора. Вход: 1-я скорость – серый провод от монтажного блока, 2-я скорость – серо-оранжевый провод от монтажного блока. Вход для прерывистого режима работы – серый провод от монтажного блока.

— щетки примерзли к стеклу;

— после длительной стоянки щетки прилипли к лобовому стеклу;

— повреждены, заклинили или неправильно установлены после ремонта рычаги привода механизма стеклоочистителя;

— повреждены зубья пластмассовых шестерен в редукторе электродвигателя.

Примечания и дополнения

— Другие неисправности стеклоочистителя (щетки не работают в прерывистом режиме, останавливаются во время работы, не работают синхронно и пр.) автомобилей ВАЗ 2108, 2109, 21099 изложены на нашем сайте в статье «Неисправности стеклоочистителя автомобилей ВАЗ 2108, 2109, 21099».

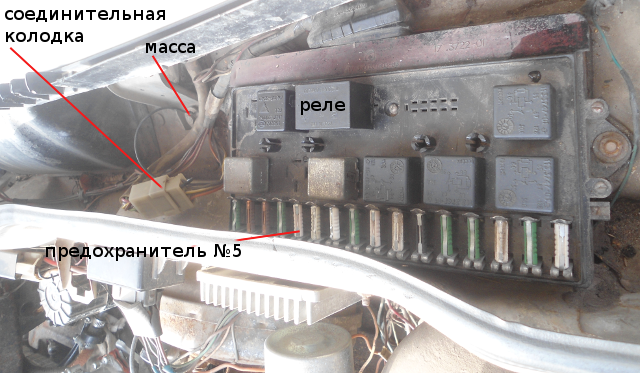

— Предохранители, соединительная колодка, крепление «массы», реле «дворников»

Еще пять статей по неисправностям автомобилей ВАЗ 2108, 2109, 21099
