Замена прикуривателя ваз 21099

Содержание

Не работает прикуриватель на ВАЗ 2109

Каждый современный автомобиль располагает данным устройством. Его используют даже некурящие водители. В гнездо прикуривателя подключается масса электронных девайсов. Разъем применяется для:

  • непосредственного назначения (прикуривания сигарет);
  • подключения GPS-навигатора, прокладывающего маршрут;
  • видеорегистратора, фиксирующего текущую дорожную обстановку;
  • электрического компрессора, накачивающего шины;
  • вентилятора;
  • дополнительных батарей или зарядных устройств для мобильного телефона, ноутбука или планшета.

Выход прибора из строя чреват дополнительными проблемами и неудобствами. Информация о том, как снять прикуриватель, отремонтировать его своими руками на модели ВАЗ 2109, поможет владельцам авто.

Устройство и назначение

Принцип работы прибора прост. Внутри металлического патрона находится тонкая спираль. При нажатии прикуривателя в рабочее положение через контакты начинает проходить ток, подвергая спираль термическому воздействию. После достижения максимального значения срабатывает термореле, и устройство возвращается в исходное положение.

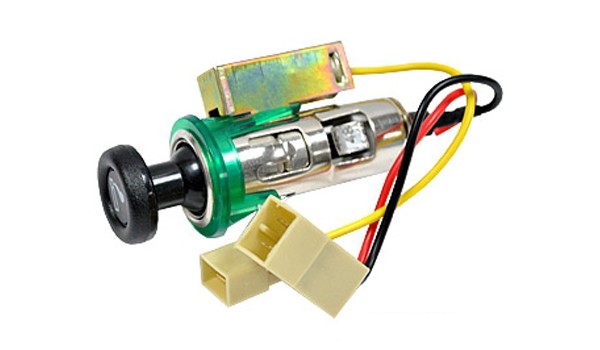

К самому прикуривателю ВАЗ 2109 приходят три провода. Схема подключения реализована следующим образом.

  1. Красный кабель. Плюсовой провод, идущий напрямую к аккумуляторной батарее прикуривателя. Отвечает за нагрев элемента. Данный участок цепи защищен предохранителем, рассчитанным на 20 ампер.
  2. Желтый кабель. Постоянный плюс, уходящий на лампу. Отвечает за подсветку прикуривателя.
  3. Черный кабель. Минус. Один конец запитан на корпус прикуривателя, а второй – подходит к кузову автомобиля.

При эксплуатации прибора на ВАЗ важно придерживаться нескольких основных правил. Необходимо помнить, что суммарная мощность подключенных приборов рассчитывается по формуле P=I*A (мощность= напряжение*сила тока). В данном случае A=20 амперам, а напряжение в автомобильной цепи – 12 вольт. Максимальный показатель мощности не должен превышать отметку 240 ватт. Предохранитель прикуривателя может перегореть, а изоляционная часть проводов – оплавиться.

Причины поломки

Распространенные причины, по которым не работает прикуриватель на ВАЗ 2109.

  1. Обрыв проводки. При солидном возрасте автомобиля или вследствие неграмотных манипуляций с электрикой, провода могут коротнуть и выгореть или в самой цепи возникнет обрыв. Срабатывает предохранитель. Диагностировать эту поломку следует при помощи мультитестера. Провода, приходящие к прикуривателю прозваниваются на предмет сопротивления. Если нет питания на приборе, то один из проводов оборван.
  2. Поломку предохранителя прикуривателя. Если будут запускаться одно или нескольких мощных устройств в разъем, сила тока цепи может превысить критическое значение 20 ампер, из-за чего перегорит предохранитель. Дополнительно перестанет работать электрический обогрев заднего стекла, а в некоторых случаях – автомагнитола. Ремонт прикуривателя осуществляется просто – следует снимать переднюю панель, чтобы добраться до монтажного блока, где поменять сгоревший предохранитель.
  3. Плохое соединение. Со временем контакты окисляются, из-за чего устройство перестает работать. Причиной появления также может стать подключение предохранителя с большим сопротивлением, к примеру, 25-амперного. Если прикуриватель не работает, то предварительно необходимо вытащить металлический патрон и проверить его контакты на наличие окислов. Рекомендовано их зачистить. Перед проведением процедуры рекомендовано снять минусовую клемму с аккумуляторной батареи. Это исключит возможность короткого замыкания и срабатывания предохранителя на ВАЗ 2109.
  4. Перегоревший элемент накаливания. Внутри патрона находится нихромовая спираль, которая от возраста может перегореть. Восстановление нецелесообразно – такая неисправность лечится заменой прикуривателя и установкой нового элемента.
  5. Поломка лампы подсветки. Вокруг прикуривателя имеется дополнительное освещение, помогающее найти прибор в темноте. Со временем лампочка также может перестать гореть. Потребуется снимать сгоревший элемент, а затем поменять его исправным.

Ремонт прикуривателя и его гнезда

Перед тем, как снять устройство на ВАЗ 2109 с высокой панелью и заменить его исправным, необходимо запастись подходящими инструментами. Потребуются:

  • перчатки для защиты;
  • отвертка со стандартным жалом.

Для восстановления и ремонта прикуривателя или предохранителя на ВАЗ пригодятся:

  • изоляционная или термоусадочная лента;
  • паяльная лампа, олово, канифоль;
  • исправные провода (если потребуется поменять кабеля);
  • мультитестер;
  • запасные части.

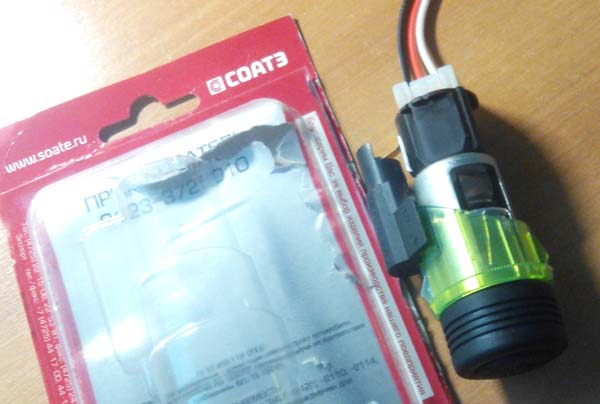

На рынке можно купить разные автоприкуриватели. Стандартный длинный вариант обладает недостатками. Большинство электроприборов рассчитаны на короткий патрон. Поэтому многие водители предпочитают менять устройство образцами евростандарта.

Стоимость прибора колеблется между отметками 400 – 1100 рублей. Низкая цена устройства говорит о том, что в процессе производства использовались некачественные материалы. Такой прибор не проработает долго. Лучше выбрать детали от оригинального производителя с голограммой качества и паспортами соответствия.

Инструкция по снятию

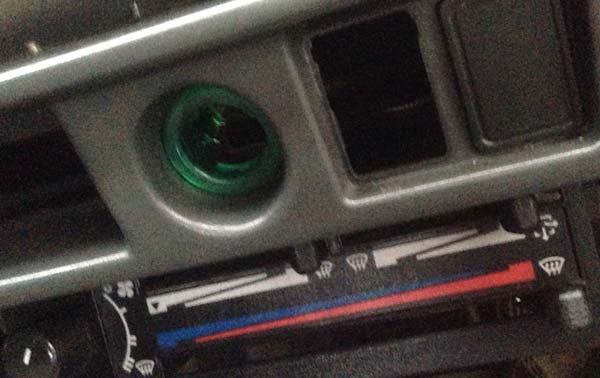

Вооружившись инструментами, можно приступать к ремонту. Перед тем как демонтировать прикуриватель ВАЗ 2109, необходимо открыть капот и снять минусовую клемму с аккумуляторной батареи. Это исключит возможность появления короткого замыкания при снятии.

  1. Откручиваем по два самореза крепления с каждой из сторон декоративной панели.
  2. Отсоединяем провода кнопок управления.
  3. Запоминаем, где плюс контактной фишки, и вынимаем ее.

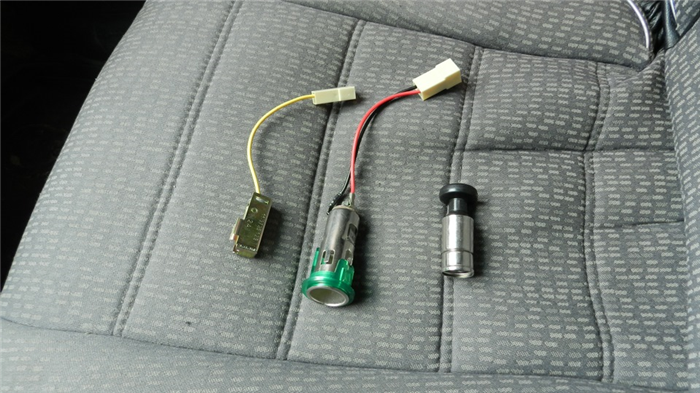

  4. Вытаскиваем прикуриватель со своего посадочного места для последующего ремонта или замены.
Читать еще:  Чистка сапуна ваз 2110

Подключать прибор следует в порядке, обратном описанному. При отсутствии лампочки подсветки можно добавить ее в конструкцию. Перед запуском стоит проверить вольтаж аккумуляторной батареи при выключенном зажигании. Затем включить его и померить еще раз. Если есть просадка более чем 0,5 Вольта, то имеет место короткое замыкание.

Сгорел предохранитель

Одна из наиболее распространенных причин поломки автоприкуривателя – выход из строя защитного элемента. Сила тока данного участка цепи не должна превышать показатель 20 ампер. Из-за подключения мощных приборов, возникновения короткого замыкания или попадания влаги, это значение может превышать максимально допустимое. Для защиты от пожара перегорает предохранитель.

Намеком на то, что из строя вышел защитный элемент, служит отказ электрооборудования. Данный предохранитель отвечает также за реле обогрева заднего стекла, а у более поздних моделей – цепь автомагнитолы. Если вышли из строя эти приборы, то стоит поменять на исправный элемент.

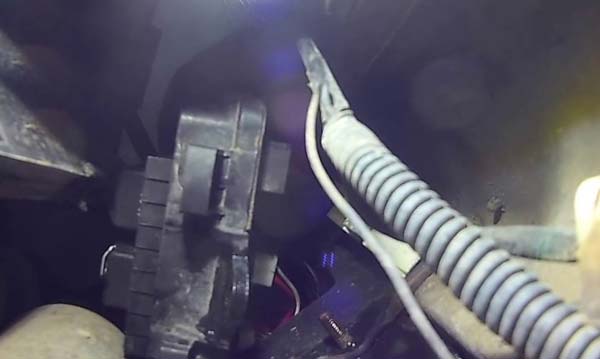

Монтажный блок находится под капотом авто, слева по ходу машины, за двигателем. Его расположение общее для моделей ВАЗ 2108, 2109, 21099. На обратной крышке расположена схема, объясняющая предназначение каждого предохранителя. Замене подлежит деталь с индексом F4, рассчитанная на 20 ампер. Важно установить предохранитель, рассчитанный на данные значения. Установка более мощного элемента чревата перегревом проводки, оплавлением термоизоляции, потенциальным пожаром.

Лучше вооружиться пинцетом, чтобы было удобнее вытаскивать деталь. После замены необходимо проверить работоспособность устройства. Если защитный элемент горит часто, то велика вероятность наличия короткого замыкания. Тогда стоит вооружиться мультитестером и провести ремонт. Информация о том, как на модели ВАЗ 2109 с высокой панелью снять прикуриватель, расположена ниже.

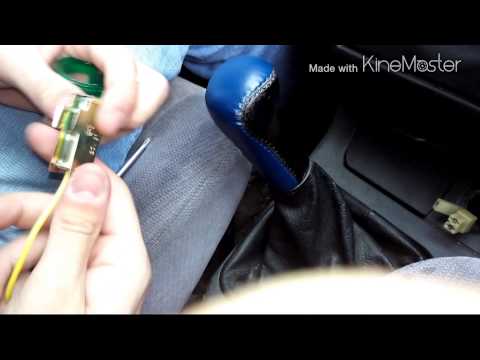

Видео «замены прикуривателя ВАЗ 2109 высокая панель»

В данном случае устройство будет сниматься аналогично. Правда, есть способ быстрого демонтажа, практикуемый опытными владельцами. Для того чтобы снять прикуриватель ВАЗ 2109, оборудованного высокой панелью, достаточно.

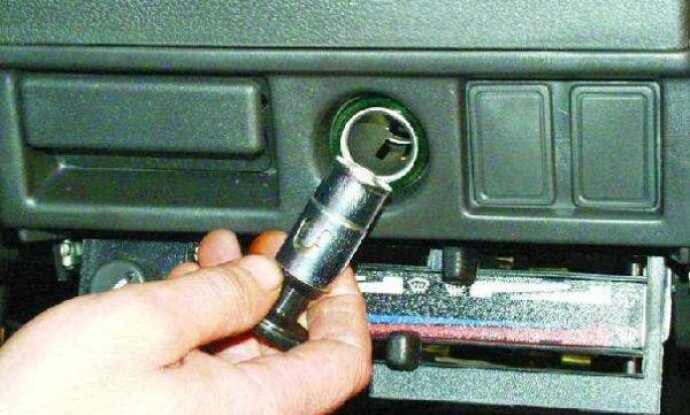

  1. Вытащить металлическую часть устройства.
  2. Подогнуть усики, расположенные внутри разъема прикуривателя.
  3. Демонтировать гнездо через отверстие панели.
  4. Отсоединить колодку проводов.
  5. Демонтировать светофильтр с подсветкой.

Представленное далее видео поможет разобраться с ремонтом прикуривателя для ВАЗ 2109 с высокой панелью.

Автор материала: Думченков Михаил

Вам понравился материал? Поделитесь с друзьями:

Есть вопросы по ремонту автомобиля? Задайте их в разделе консультаций, для этого нажмите на ссылку ниже.

Не работает автомобильный прикуриватель на ВАЗ 2109 или 21099? — Чиним и меняем устройство

Прикуриватель, есть в каждом автомобиле, но используется не всегда по прямому предназначению. Со временем это устройство может функционировать нестабильно или вовсе выходит из строя, в результате чего у автовладельца появляется необходимость его замены. По каким причинам не работает прикуриватель ВАЗ 2109, и как его заменить своими руками? Ответы вы найдете ниже.

Устройство и назначение прикуривателя

Прикуриватель в автомобилях ВАЗ 2108, 2109 и 21099 используется:

  • по основному назначению, то есть для подкуривания сигарет;
  • для питания устройств, таких как видеорегистратор, навигатор, антирадар и т.д.;
  • для зарядки мобильных гаджетов, плееров и планшетов.

Что касается устройства, то прикуриватель состоит из:

  • корпуса, в который заключены все составляющие элементы;
  • изолятора;
  • клеммы для подключения к цепи питания;
  • контактов держателя;
  • нагревательного элемента — основного компонента устройства;
  • металлических лапок, фиксирующих элемент;
  • пружинки, которая выбивает сам прикуриватель из посадочного места в случае полного нагрева.

Возможные неисправности: признаки и причины

Само устройство может не функционировать по причинам:

  1. Вышел из строя предохранительный элемент. Сам предохранитель маркируется как F4, он — в блоке в моторном отсеке под лобовым стеклом. Этот предохранитель отвечает за работу не только прикуривателя, но и обогрева заднего стекла, а в некоторых авто он также защищает электроцепь магнитолы. Предохранитель рассчитан на 20 ампер, благодаря чему к гнезду можно подключить дополнительные потребители энергии.
  2. Повреждение или обрыв проводки, причина кроется в отсоединении кабеля. Электрическая цепь состоит из нескольких компонентов, повреждение могло коснуться любого из них. Надо прозвонить проводку для определения и если есть необходимость, то заменить провод.
  3. Неисправности в цепь контактов непосредственно в гнезде устройства. При интенсивной эксплуатации возможна проблема расплавления шайбы, через которую поступает напряжение на выход устройства. Такая неисправность не подлежит ремонту, поскольку на практике восстановление работоспособности прикуривателя возможно, но ненадолго. Поэтому при повреждении выводов устройство все равно лучше заменить.

Если прикуриватель выходит из строя, признаком может служить не только его неработоспособность, но и нерабочая автомагнитола (видео обнародовано каналом Автогараж).

Инструкция по ремонту и замене механизма

Как снять и произвести замену вышедшего из строя прикуривателя на новый?

В соответствии со схемой подключения процедура демонтажа и установки выглядит так:

  1. Для начала следует выкрутить по два самореза, расположенных справа и слева от панели с магнитолой в центральной консоли. Извлеките саму панель, одновременно отсоединив кнопки управления.
  2. Затем найдите разъем с питанием для прикуривателя, с помощью контрольки найдите на нем плюс и извлеките сам штекер. Помните о том, что далеко не всегда цвет проводов, подключенных к устройству, соответствует действительности. Если провода действительно перепутаны, то необходимо извлечь их из разъема, для этого надавите отверткой или шилом на специальную защелку. После этого извлеките их и поменяйте местами, чтобы впоследствии не столкнуться с такой проблемой. Отогните защелку и установите их так, чтобы провода были надежно зафиксированы в посадочном месте.
  3. После этого провод питания необходимо разрезать, если вы хотите подключить к нему напрямую предохранитель. Делать это не обязательно, но желательно. Еще лучше будет сделать новый проводок для разъема, поскольку уже имеющийся штатный кабель очень короткий. Установите в электроцепь предохранитель и смотайте все изолентой, чтобы устройство не выпало.
  4. Затем подключите разъемы и, используя контрольку проверьте, правильно ли вы все сделали. Вам нужно удостовериться в том, правильно ли подключено питание и остальные соединения.
  5. Если старый прикуриватель не был оборудован лампочкой, то ее можно дополнительно установить. Для этого можно использовать провод для активации габаритного освещения. Извлеките провод из подключенного разъема, после чего подсоедините к нему цепь питания лампочки прикуривателя. Место соединения необходимо заизолировать, затем разъем устанавливается на место.
  6. Когда эти действия будут выполнены, на демонтированной ранее панели центральной консоли нужно установить обратно прикуриватель. Его необходимо вставлять с наружной стороны панели, где имеется небольшая полость — в нее устанавливается пластиковая часть, после чего лампу следует установить и зафиксировать в пазах. Обратите внимание на то, что сама лампа должна фиксировать непосредственно в пластмассе, а не в полости устройства, иначе это чревато замыканием.
  7. Когда лампа будет установлена, производится подключение устройства к разъему, причем учтите, что также нужно подсоединить и массу. Затем подключается сама лампа. После сборки необходимо проверить работоспособность устройства. Если все нормально, то установите обратно панель и зафиксируйте ее на консоли саморезами. Подключите все кнопки и разъемы к ним.
Читать еще:  Поменять подшипник ступицы ваз 2112

Фотогалерея «Самостоятельная замена прикуривателя»

Заключение

Как видите, процедура замены прикуривателя — не особо сложная задача. Перед заменой главное — точно определить контакты и подключить заземление. Замена производится на прибор, соответствующей модели авто.

Видео «Как сделать стационарный двойной прикуриватель»

Наглядная инструкция на тему установки двойного гнезда в стационарном прикуривателе — в ролике ниже (видео снял и опубликовал Андрей Костров).

Как поменять прикуриватель на ваз 2109

Прикуриватель, есть в каждом автомобиле, но используется не всегда по прямому предназначению. Со временем это устройство может функционировать нестабильно или вовсе выходит из строя, в результате чего у автовладельца появляется необходимость его замены. По каким причинам не работает прикуриватель ВАЗ 2109, и как его заменить своими руками? Ответы вы найдете ниже.

Устройство и назначение прикуривателя

Прикуриватель в автомобилях ВАЗ 2108, 2109 и 21099 используется:

  • по основному назначению, то есть для подкуривания сигарет;
  • для питания устройств, таких как видеорегистратор, навигатор, антирадар и т.д.;
  • для зарядки мобильных гаджетов, плееров и планшетов.

Что касается устройства, то прикуриватель состоит из:

  • корпуса, в который заключены все составляющие элементы;
  • изолятора;
  • клеммы для подключения к цепи питания;
  • контактов держателя;
  • нагревательного элемента — основного компонента устройства;
  • металлических лапок, фиксирующих элемент;
  • пружинки, которая выбивает сам прикуриватель из посадочного места в случае полного нагрева.

Возможные неисправности: признаки и причины

Само устройство может не функционировать по причинам:

  1. Вышел из строя предохранительный элемент. Сам предохранитель маркируется как F4, он — в блоке в моторном отсеке под лобовым стеклом. Этот предохранитель отвечает за работу не только прикуривателя, но и обогрева заднего стекла, а в некоторых авто он также защищает электроцепь магнитолы. Предохранитель рассчитан на 20 ампер, благодаря чему к гнезду можно подключить дополнительные потребители энергии.
  2. Повреждение или обрыв проводки, причина кроется в отсоединении кабеля. Электрическая цепь состоит из нескольких компонентов, повреждение могло коснуться любого из них. Надо прозвонить проводку для определения и если есть необходимость, то заменить провод.
  3. Неисправности в цепь контактов непосредственно в гнезде устройства. При интенсивной эксплуатации возможна проблема расплавления шайбы, через которую поступает напряжение на выход устройства. Такая неисправность не подлежит ремонту, поскольку на практике восстановление работоспособности прикуривателя возможно, но ненадолго. Поэтому при повреждении выводов устройство все равно лучше заменить.

Если прикуриватель выходит из строя, признаком может служить не только его неработоспособность, но и нерабочая автомагнитола (видео обнародовано каналом Автогараж).

Инструкция по ремонту и замене механизма

Как снять и произвести замену вышедшего из строя прикуривателя на новый?

В соответствии со схемой подключения процедура демонтажа и установки выглядит так:

  1. Для начала следует выкрутить по два самореза, расположенных справа и слева от панели с магнитолой в центральной консоли. Извлеките саму панель, одновременно отсоединив кнопки управления.
  2. Затем найдите разъем с питанием для прикуривателя, с помощью контрольки найдите на нем плюс и извлеките сам штекер. Помните о том, что далеко не всегда цвет проводов, подключенных к устройству, соответствует действительности. Если провода действительно перепутаны, то необходимо извлечь их из разъема, для этого надавите отверткой или шилом на специальную защелку. После этого извлеките их и поменяйте местами, чтобы впоследствии не столкнуться с такой проблемой. Отогните защелку и установите их так, чтобы провода были надежно зафиксированы в посадочном месте.
  3. После этого провод питания необходимо разрезать, если вы хотите подключить к нему напрямую предохранитель. Делать это не обязательно, но желательно. Еще лучше будет сделать новый проводок для разъема, поскольку уже имеющийся штатный кабель очень короткий. Установите в электроцепь предохранитель и смотайте все изолентой, чтобы устройство не выпало.
  4. Затем подключите разъемы и, используя контрольку проверьте, правильно ли вы все сделали. Вам нужно удостовериться в том, правильно ли подключено питание и остальные соединения.
  5. Если старый прикуриватель не был оборудован лампочкой, то ее можно дополнительно установить. Для этого можно использовать провод для активации габаритного освещения. Извлеките провод из подключенного разъема, после чего подсоедините к нему цепь питания лампочки прикуривателя. Место соединения необходимо заизолировать, затем разъем устанавливается на место.
  6. Когда эти действия будут выполнены, на демонтированной ранее панели центральной консоли нужно установить обратно прикуриватель. Его необходимо вставлять с наружной стороны панели, где имеется небольшая полость — в нее устанавливается пластиковая часть, после чего лампу следует установить и зафиксировать в пазах. Обратите внимание на то, что сама лампа должна фиксировать непосредственно в пластмассе, а не в полости устройства, иначе это чревато замыканием.
  7. Когда лампа будет установлена, производится подключение устройства к разъему, причем учтите, что также нужно подсоединить и массу. Затем подключается сама лампа. После сборки необходимо проверить работоспособность устройства. Если все нормально, то установите обратно панель и зафиксируйте ее на консоли саморезами. Подключите все кнопки и разъемы к ним.
Читать еще:  Как установить сигнализацию ваз 2112

Фотогалерея «Самостоятельная замена прикуривателя»

Заключение

Как видите, процедура замены прикуривателя — не особо сложная задача. Перед заменой главное — точно определить контакты и подключить заземление. Замена производится на прибор, соответствующей модели авто.

Видео «Как сделать стационарный двойной прикуриватель»

Наглядная инструкция на тему установки двойного гнезда в стационарном прикуривателе — в ролике ниже (видео снял и опубликовал Андрей Костров).

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Частенько водители ВАЗов сталкиваются с проблемой неработающего прикуривателя, но когда для некурящих это малозаметная проблема, то для тех кто курит иногда очень даже неприятный факт. И чтобы исправить такую поломку первым делом нужно проверить все предохранители, а затем уже лезть поглубже и разбираться с элекроцепями. Но проблема как известно не приходит одна, так же частенько выходит из строя регулятор включения печки, и что с ним не делай, как не крути, печка либо работает на одной скорости либо совсем не выключается, а это не порядок и как то тоже требует строчного вмешательства и ремонта.

Текст на тему замена лампочки в прикуривателе ваз 2109 – у нас интересно. Все о диагностике и ремонте автомобиля, только своими руками и без посторенней помощи. Как своими руками отремонтировать автомобиль в домашних условиях. Поможем себе в ремонте и отремонтироваем авто сами. Мы знаем как восстановить автомобиль с минимальными вложениями. Видео инструкцию прилогаю.

Категория: Ремонтировать своими руками

Смех в теме: Новый Lays со вкусом перечня запрещённых к ввозу продуктов!

Опубликовал Админ: по просьбе Арсенийа

Оценка автовладельца: Компактный, но вместительный. B комплектации есть всё необходимое и всё нормально работает. Достаточно динамичный, чтобы в городе не чуствовать себя ущербным. Приличный клиренс.

Почему не работает прикуриватель ВАЗ 21099?

Целью статьи является описание причин и помощь в их обнаружении неработающего прикуривателя на ВАЗ 21099.

Одной из наиболее часто используемых в салоне автомобиля опцией является прикуриватель. Если раньше им пользовались по прямому назначению, то ныне всё изменилось.

Множество устройств требующих зарядки, компрессоры для подкачки шин, даже бытовые приборы, предназначенные для использования в автомобиле электропитание получают через гнездо прикуривателя. Если не работает прикуриватель можно остаться в пути без необходимых в современном мире средств связи и коммуникации.

Причины неисправности

В результате изучения постов в многочисленных форумах владельцев ВАЗ 21099 можно предположить, что причин выхода из строя прикуривателя автомобиля две:

Перегоревший предохранитель

Он расположен в монтажном блоке предохранителей. В автомобилях с карбюраторными и инжекторными двигателями монтажные блоки имеют различия в пайке электронных плат

Монтажный блок карбюраторных ВАЗ 21099 имеет маркировку 173. У них разъем для подключения жгута проводов расположен спереди, со стороны двигателя. Предохранитель на 16 А находится в гнезде под номером 12 (обозначение предохранителя F4).

ВАЗ 21099 с инжекторным мотором оснащен более современным блоком предохранителей. Жгут к нему подводится сверху, корпус хорошо защищен от попадания влаги. В каталоге АвтоВАЗ номер блока предохранителей для инжекторной модели обозначен как 2115-3722.0/0-40. Сам предохранитель на 15 А в ячейке №13, обозначен как F10.

Частой причиной перегорания предохранителя является чрезмерная нагрузка. Например длительное использование подключенного компрессора или бытового прибора предназначенного для использования в сети на 12 Вольт может привести к перегоранию. Зачастую неумелые мастера установщики запитывают автомагнитолу через провода прикуривателя, что тоже является распространенной причиной поломки.

Плохой контакт

Ослабший или оборвавшийся контакт одного из проводов тоже может быть поводом для выхода из строя прикуривателя. Загрязнившееся сигаретным пеплом и остатками табака от частого использования по прямому назначению гнездо тоже может быть причиной плохого контакта.

Способы устранения поломки

  • при обнаружении перегоревшего предохранителя, его нужно извлечь и заменить. Часто автолюбители допускают распространенную ошибку. Для определения целостности предохранителя визуального осмотра недостаточно. Бывает, что окислившиеся по сторонам ножки выглядят совершенно нормальными. Прежде чем установить новый предохранитель не лишним будет проверить его ножки на прочность. Поддельные, плохого качества предохранители неизвестных производителей имеют легко гнущиеся ножки, тогда как качественные довольно устойчивы к сминанию;
  • чтобы проверить качество контактов прикуривателя достаточно из салона извлечь его из гнезда. Это делается довольно просто, не нужно разбирать переднюю панель. Подогнув металлическую защелку во внутрь тонкой отверткой, можно вытянуть корпус прикуривателя на себя.

Чтобы прикуриватель долго служил, не стоит подключать энергоемкие приборы в сеть. Автомагнитола должна быть запитана напрямую через аккумулятор с соответствующим автономным предохранителем в цепи. Если следить за чистотой в гнезде прикуривателя, следить за прочностью контактов, о проблеме можно забыть надолго.
