Ремонт рейки ваз 2110 видео

Содержание

Замена рулевой рейки ВАЗ 2110: самому или в сервисе?

Рулевые механизмы автомобилей подразделяются на два типа: червячные и реечные. При разном подходе к реализации задача у них одна: обеспечить связь между вращением рулевого колеса и поворотом колёс. Червячные механизмы проще в изготовлении, но не обеспечивают достаточной точности руления, что важно на высокой скорости. Поэтому на большинство современных легковых автомобилей устанавливается рулевая рейка. Этот узел более сложный в изготовлении и ремонте, но связь между углами поворота рулевого колеса и передних колёс автомобиля точнее. Для облегчения вращения руля в помощь водителю устанавливается гидро- или электроусилитель рулевого управления. Это делает вождение менее утомительным, но прибавляет хлопот при ремонте или замене рулевой рейки, в том числе и на ВАЗ 2110.

Конструкция и устройство рейки на ВАЗ 2110

Принцип работы рулевой рейки следующий. На окончании рулевого вала установлена шестерня. Она находится в зацеплении с зубчатой рейкой (отсюда и название). При повороте рулевого колеса шестерня двигает рейку влево–вправо, поворачивая колёса. Для этого рулевые рычаги связаны с рейкой рулевыми тягами.

Проектировщикам рейки необходимо достичь компромисса между лёгкостью и удобством рулевого управления. Всё зависит от передаточного числа «шестерня-рейка».

  • Если руль сделать лёгким, управление станет размазанным, для поворота придётся делать слишком много оборотов рулевого колеса. Это небезопасно при движении на трассе, где важна быстрая реакция.
  • Острое рулевое управление более предсказуемое и безопасное, но при этом водитель прилагает значительные усилия при маневрировании, особенно на парковке.
  • Рейка с переменным передаточным числом частично решает эту проблему. В околонулевой зоне рулевое управление острое, это придаёт уверенности на скоростной трассе. Ближе к краям рулить легче, но и оборотов руля приходится делать больше. Это удобно, например, на какой-либо парковке при малых скоростях.

Для сохранения баланса между остротой и лёгкостью управления на рулевой механизм устанавливаются усилители. По принципу действия они бывают гидравлическими (ГУР) и электрическими (ЕУР).

На ВАЗ 2110 устанавливается три типа рулевых реек: без усилителя (с переменным передаточным числом), с гидроусилителем и электроусилителем, причём установку усилителя можно выполнить самостоятельно.

Признаки неисправности

При отсутствии должного ухода, такого, как смазка подшипников и проверка люфтов, рулевая рейка может быстро выйти из строя. Признаки неисправности, которые сигнализирует, что механизм уже должен меняться:

  • Ощутимый стук при проезде неровностей, который передаётся на рулевое колесо. Если стук слышен при повороте руля — ездить на таком авто небезопасно, необходимо срочно диагностировать механизм.
  • Сильный люфт рулевого колеса свидетельствует об ослаблении крепёжных элементов или износе сочленения «шестерня-рейка».
  • Увеличилось усилие при повороте колёс.
  • Слышен шум в работе гидроусилителя (при его наличии).
  • Причиной стука может быть недостаточно смазанный подшипник или износ пары «шестерня-рейка». Если при покачивании рулевого вала в месте соединения с рейкой есть ощутимый люфт, необходим ремонт. Если нет — достаточно проверить и подтянуть места сочленения втулки и шестерни рулевого вала. Для крепления рейки используют мощные тиски

Видео: Как подтянуть разболтавшийся механизм

Демонтаж, диагностика и установка рулевой рейки

Вне зависимости от того, будет производиться ремонт или замена рейки, её необходимо правильно снять и установить на место.

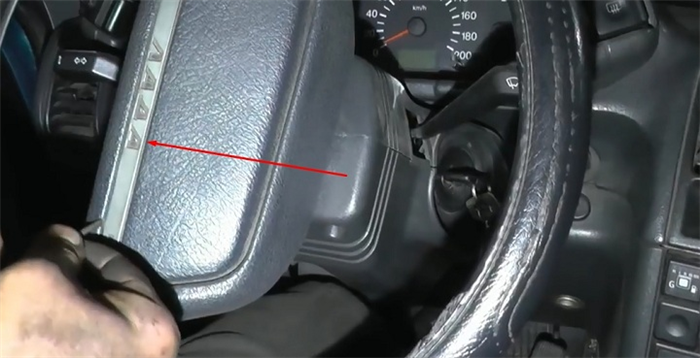

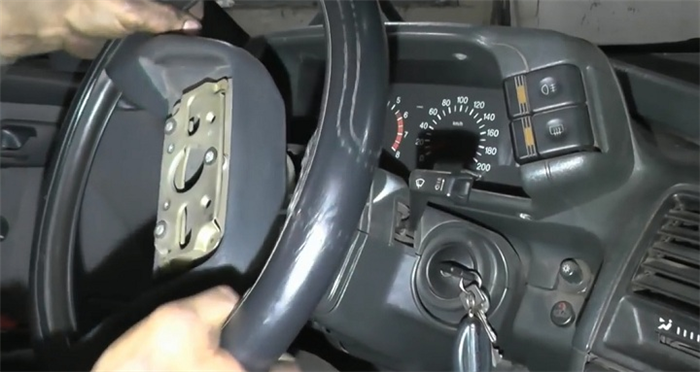

Заменить рулевое колесо на «классике» совсем несложно при наличии должного желания. Информацию по демонтажу можно черпать из данного материала: https://vazweb.ru/desyatka/upravlenie/kak-pomenyat-rul-na-klassicheskih-modelyah-vaz-2101-2107.html

Список инструментов для работы своими руками

Для демонтажа и ремонта понадобятся следующие инструменты:

  • плоские отвёртки разных размеров;
  • монтировка или монтажная лопатка;
  • небольшой молоток;
  • плоскогубцы;
  • динамометрический ключ;
  • набор торцевых и накидных ключей размером от 10 до 27;
  • рожковые ключи на 10, 13, 15;

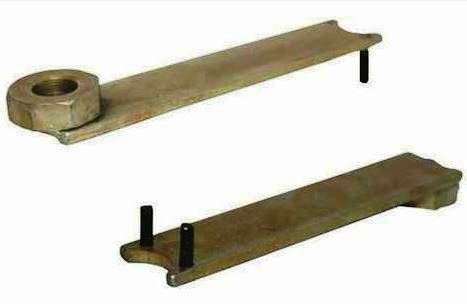

  • спецключ для регулировки рулевой рейки. Такой ключ приобретается в автомагазине или изготавливается самостоятельно. Пример ключа для подтяжки рулевой рейки

Как снять деталь с авто для проверки

Последовательность снятия рейки:

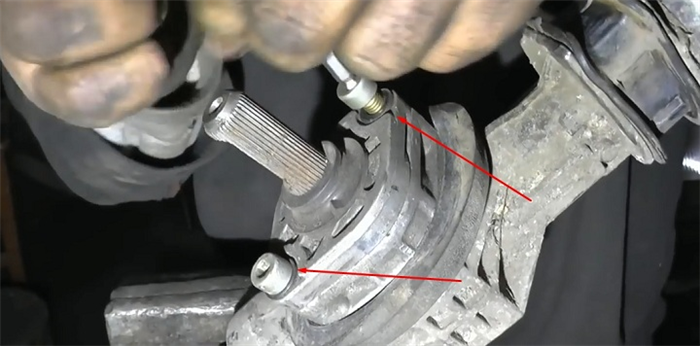

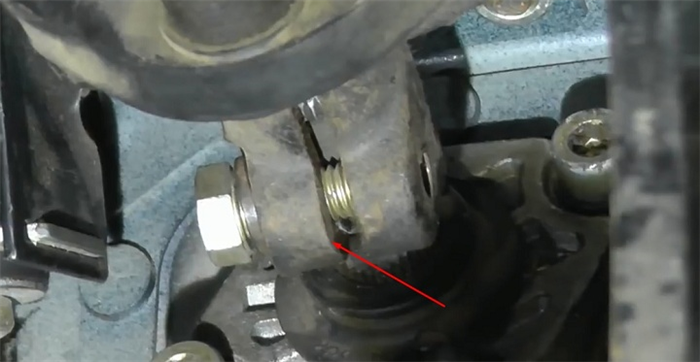

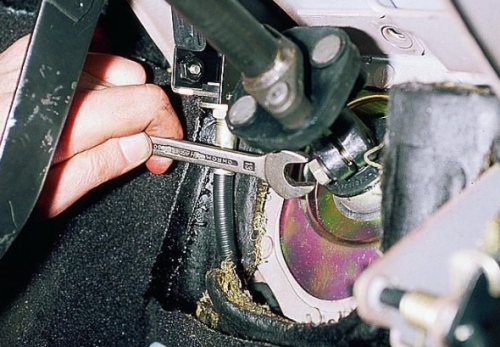

  1. Откручиваем в салоне крепление рулевого кардана к валу рулевой рейки. Демонтируйте все болты крепления
  2. Откручиваем крепление и снимаем пыльник рулевого механизма.
  3. Поднимаем переднюю часть автомобиля, устанавливаем на опоры.
  4. Снимаем передние колёса и левый подкрылок.
  5. Рулевую рейку можно демонтировать с тягами или без них.

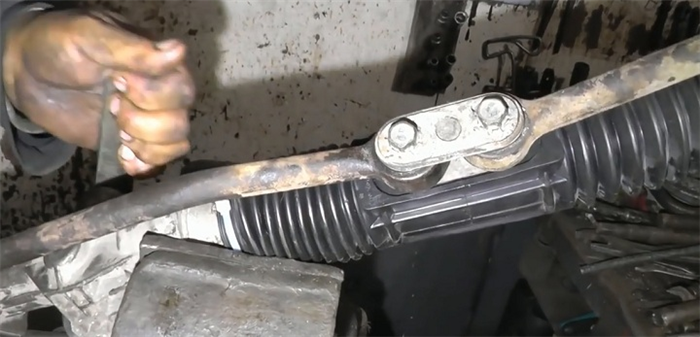

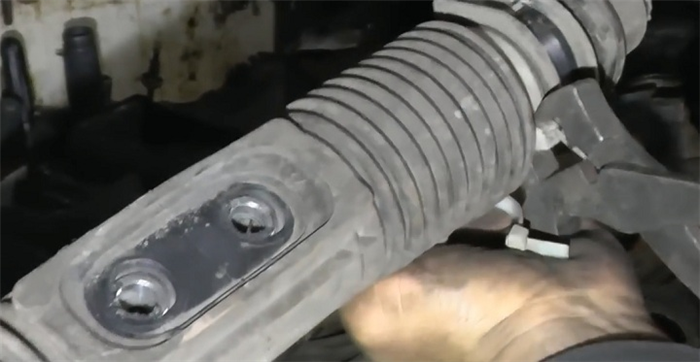

    • Для снятия рейки без тяг надо открутить стопорную пластину и болты крепления тяг к рейке. Затем отводим тяги в сторону.

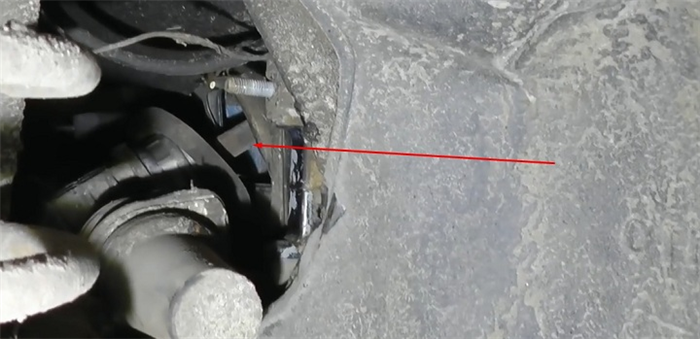

    • Если механизм демонтируется с тягами, их предварительно отсоединяют от поворотных рычагов.

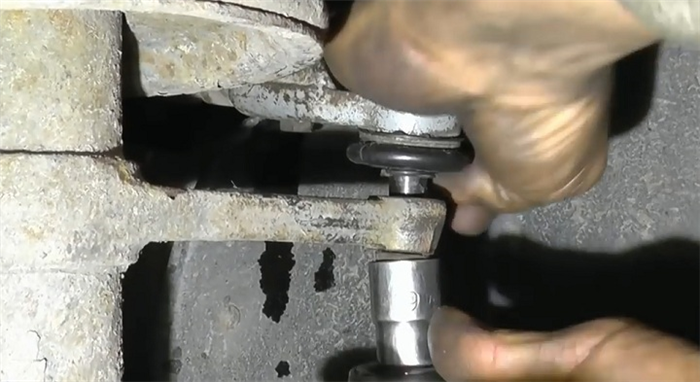

  6. При выпрессовке шаровых пальцев используется съёмник.
  7. При выкручивании рулевого наконечника из тяги необходимо зафиксировать количество витков регулировочного болта. Это облегчит установку схождения колёс при обратной сборке.
  8. При помощи монтировки подаём весь механизм вперёд, до полного выхода вала рулевой рейки из отверстия в моторном щите.

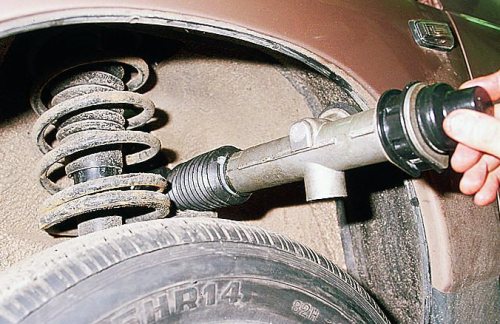

  9. Весь механизм извлекается через колёсную арку. Снимаем демонтированную деталь

Необходимость замены рулевой рейки: диагностика

Для восстановления работоспособности рулевой рейки не всегда требуется её замена, часто проблему можно решить, проведя техническое обслуживание с заменой наконечников, чехла и втулок. Обслуживать рулевую своими силами новичкам не стоит. B конструкции этого механизма имеется множество пружинок и прессовочных шайб, и разобрать мехнизм, перебрать детали и правильно заменить их на новые сможет не каждый. Непрофессиональная установка этих деталей приведёт к некорректному функционированию механизма. То же самое касается, если требуется ослабить механизм или сделать его подтяжку. Также необходимо помнить, что выполнение работ по ремонту вполне может оказаться дороже замены, посему выбор порой очевиден.

Для автомобилей ВАЗ 2110 выпускаются разные по составу ремкомплекты рулевой рейки. Они также различаются по году выпуска и наличию усилителя.

Опытные автовладельцы восстанавливают рейки самостоятельно, но не всегда существует такая возможность

Рули автомобилей ВАЗ 2113-2115 не отличаются выдающимся дизайном, поэтому многие автолюбители предпочитают их заменить. Для проведения самостоятельной процедуры замены рекомендуется ознакомиться с данной статьёй: https://vazweb.ru/desyatka/upravlenie/kak-snyat-i-zamenit-rulevoe-koleso-na-vaz-2114-i-2115-svoimi-rukami.html

Поменять деталь необходимо в следующих случаях:

  • трещина в корпусе рейки или сорвана резьба крепления наконечников;
  • очень сильные стуки в рейке, увеличенный люфт рулевого механизма;
  • коррозия внутренних деталей рулевой рейки, вызванная разрывом резинового чехла;
  • рейка деформировалась после аварии.
Читать еще:  Ваз 21099 печка дует холодным воздухом

В вышеперечисленных случаях восстанавливать снятую деталь не имеет смысла. Восстановление у профессиональных мастеров будет стоить немалых денег. Поэтому целесообразней будет менять рейку целиком, на что потребуется меньше времени и финансовых затрат. Намного проще будет приобрести в магазине новую и поставить её в сборе на место старой, обеспечив отличную работу рулевого механизма на несколько лет вперёд.

Для того чтобы сделать развал-схождение в автомобиле ВАЗ 2110 совсем необязательно обращаться в автосервис. Подробности проведения процедуры: https://vazweb.ru/desyatka/hodovaya/razval-shozhdenie-vaz-2110.html

Установка новой

После проведения диагностики и ремонта рейки устанавливаем её на место:

  1. Выставляем рейку в среднее положение. Для этого выкручиваем вал в любую сторону до упора и возвращаем его на 2,5 оборота. Лыска вала должна быть справа и располагается вертикально.
  2. Аккуратно заводим механизм через арку и закрепляем его в обратной последовательности демонтажу. затянуть болты надо динамометрическим ключом.

Не следует при неисправности рулевого управления сразу звонить в СТО или покупать весь узел целиком. При наличии элементарных слесарных навыков можно починить и отрегулировать рулевую рейку в собственном гараже. При этом вы будете уверены в том, что не потратили лишних денег и работы выполнены качественно.

Как провести самостоятельно ремонт рулевой рейки ваз 2110

Чаще всего, как правило, автомобилисты обращают внимание на то, что при езде по неровным дорогам, из-под автомобиля раздаются странные и какие-то непонятные звуки. Новички, совсем недавно севшие за руль, удивляются и находятся в неведении до тех пор, пока в автосервисе их автомобилю ставят диагноз – нужен ремонт рулевой рейки ваз 2110 или деталь полностью полетела и нуждается в замене.
Бывалые шофера те знают. И как только чувствуют стук, сразу же начинают анализировать ситуацию.
Как же определить неисправности детали и как грамотно своими силами провести на ваз 2110 ремонт рейки рулевой, узнаем из данной статьи.

Как распознать неисправности рулевой рейки

Любой механизм не вечен, в том числе и данная деталь. Чаще всего, о неисправности рулевой рейки свидетельствует стук, который бывает слышен при повороте.
Но существуют и другие признаки.
Чтобы точно определить причину стука, кроящуюся в рулевой рейке, необходимо:

  • взять рукой за рулевой вал, где он состыковывается с рейкой и двинуть им вверх-вниз (если есть стук, значит в рулевой рейке необходимо заменить игольчатый подшипник рулевой рейки или просто смазать его);
  • взять рукой за стык рулевых тяг и проверить люфт втулки, а также рулевой шестерни.

Нередко причиной стуков является плохое регулирование креплений и тогда ничего, все обходится без демонтажа.
Но если стуки все же, наблюдаются в самой рейке, то необходимо сделать следующее:

  • приобрести рулевую рейку новую;
  • восстановить ее на СТО;
  • провести самостоятельный ремонт.

Внимание: Все три варианта имеют свои преимущества, но самый выгодный с экономической точки зрения, конечно же, третий способ. Он позволит не тратиться на дорогую деталь и услуги автомехаников.
Но данный метод потребует определенных начальных знаний о механизмах автомобиля, сноровки и терпения.

Начало работ по ремонту

Прежде, чем начинать на ваз 2110 ремонт рулевой рейки, необходимо вооружиться ремкомплектом, который должен включать:

  • либо минимальный набор крепежей, включающий шайбы, подшипники, гайки и фторопластовые втулки;

Ремкомлект рулевой рейки

  • либо средний набор, имеющий еще новые подшипники и валы, но стоящий в два раза дороже первого;
  • либо приобрести полный комплект, в состав которого входит и сама рейка.

Внимание: Надо знать, что рейка бывает старого и нового образца. Это зависит от года выпуска детали.
Старые рейки идут в основном на Ваз 2108, а новые предназначены для «десяток». Последний вариант бывает удобен тем, что не нужно будет разбирать механизм полностью, для замены втулки.
Просто снимается гофра, откручивается гайка посередине и рейка разбирается на две части – часть с механизмом и часть со втулкой.

Из чего состоит рулевая рейка

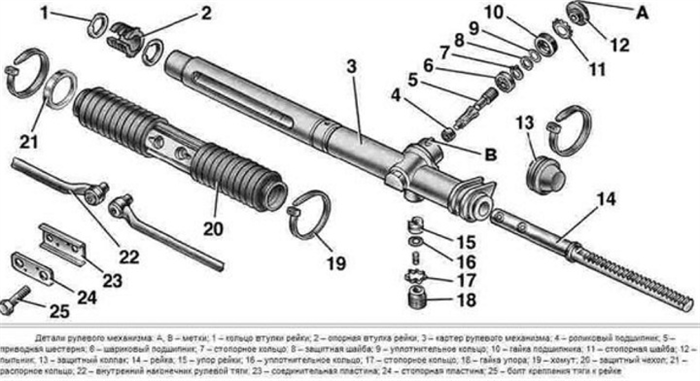

Конструкция рулевой рейки

Перед началом работ полезно знать, из чего состоит данная деталь. Начнем с втулки.
На рулевой рейке она состоит из:

Подшипники бывают следующих видов:

Кроме вышеперечисленных составляющих, рулевая рейка состоит из:

  • картера рулевого механизма;
  • приводной шестерни;
  • пыльника;
  • колпачка защитного;
  • рейки;
  • упора рейки;
  • хомута;
  • защитного чехла;
  • наконечника рулевой тяги внутреннего;
  • соединительной пластины;

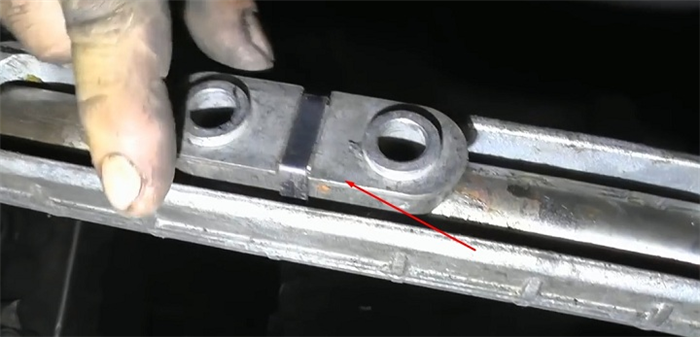

  • стопорной пластины;
  • болта крепления теги к рейке.

Демонтаж старой рейки

Такая вот на ваз 2110 рейка рулевая. Ремонт ее необходимо проводить после снятия.
Для того чтобы провести ремонт или замену рейки, ее нужно демонтировать с автомобиля. Процесс демонтажа проводится двумя способами: можно снять рейку с тягами или без них.
В случае первом, необходимо выпрессовать пальцы наружных наконечников тяг, а во-втором, отсоединить внутренние наконечники.
Итак:

  • отворачиваем в салоне автомобиля болт эластичной муфты;

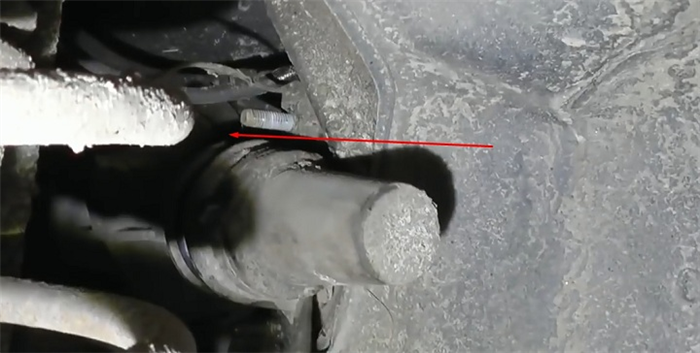

  • ключом на 13 в моторном отсеке расслабляем гайки крепления скоб механизма рулевой рейки с обеих сторон;
  • выводим шлицевой конец шестерни из отверстия, сдвигая рулевую рейку вперед;

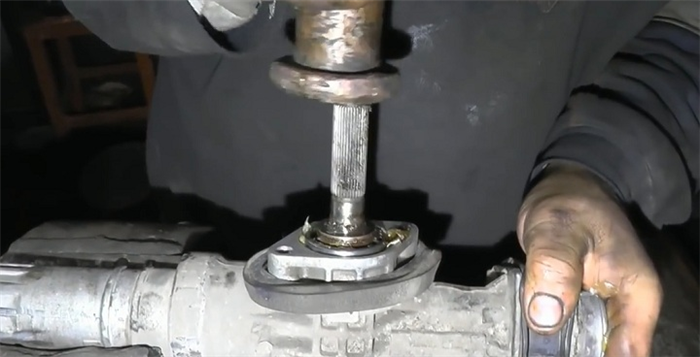

Выведение шлицевого конца

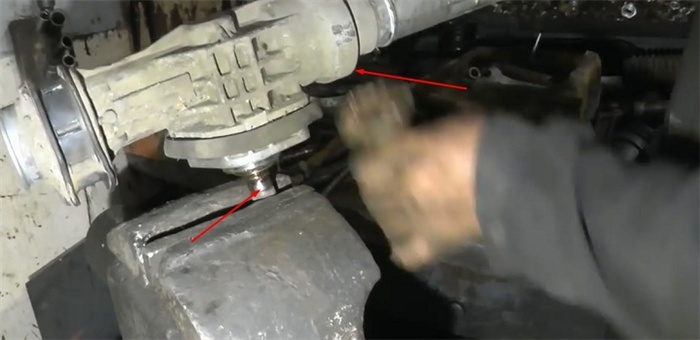

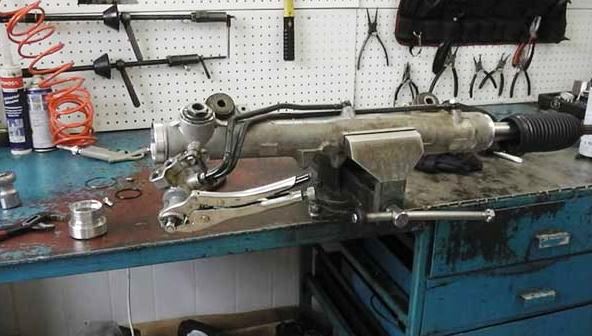

  • картер рулевого механизма зажимается в тиски, имеющие мягкие губки;
  • извлекаем распорное кольцо и опору с правой стороны картера рулевой рейки;

Распорное кольцо и опора рейки

  • хомуты, которые обнаруживаем на защитном чехле, срезаем (не нужно опасаться, так как они бывают одноразовыми);
  • защитный чехол извлекаем с опоры;
  • переходим на левую сторону и извлекаем опору и защитный колпачок;
  • находим гайку упора рейки (она своеобразная и потребует использования специального инструмента – восьмигранной головки на 17);
  • отворачиваем ее до упора;

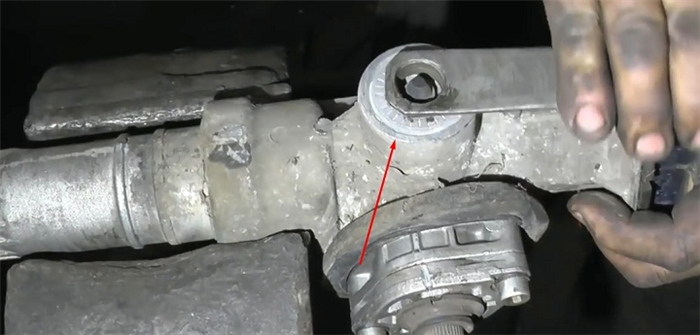

Снятие гайки упора специальной восьмиконечной головкой

На ваз 2110 рулевая рейка, ремонт которой связан с демонтажем, имеет и другие сложные и своеобразные крепления и фиксирующие гайки. По сути, рулевая рейка является механизмом очень нежным, требующим к себе тщательного внимания.
И ремонт рейки ваз 2110 должен проводиться без особых усилий и грубых работ.
Итак:

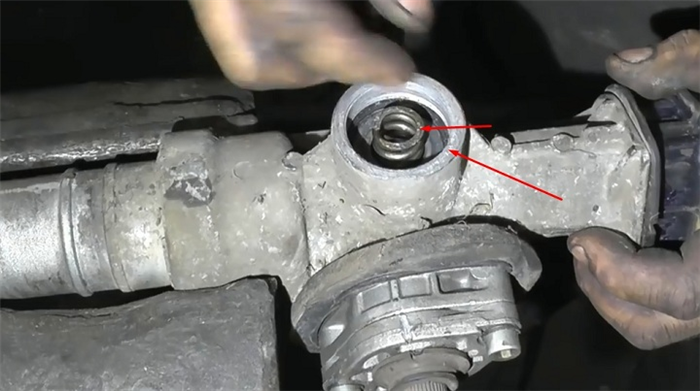

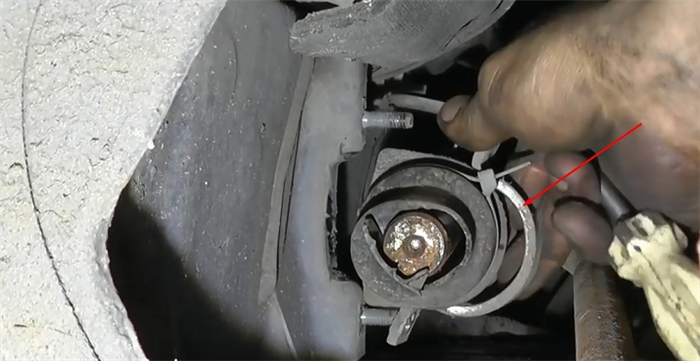

  • под данной восьмиугольной гайкой упора находим пружину и извлекаем ее;
  • затем и стопорной кольцо, находящееся под пружиной снимаем;
  • берем картер удобно и старемся несльными ударами об деревянную подставку выбить упор рейки (следует знать, что в проточке упора находится резиновое кольцо-уплотнитель);
  • вынимаем уплотнитель переднего щитка;
  • под ним находится пыльник, который также извлекаем (действуем отверткой с широким, но тонким лезвием);
  • под пыльником находится стопорное кольцо, которое также следует извлечь;

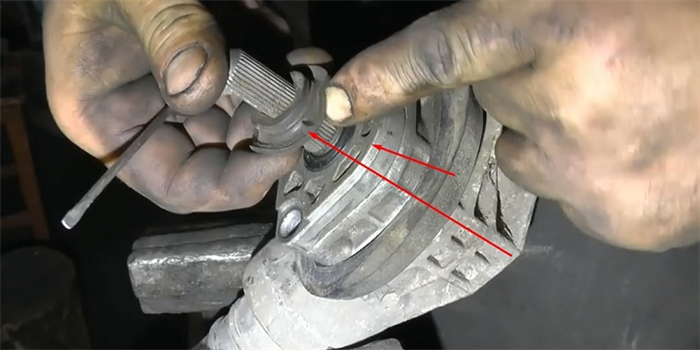

Стопорное кольцо под пыльником

  • отворачиваем гайку крепления подшипника шестерни (для этого нужно использовать опять же восьмигранную головку уже на 24);
  • извлекаем гайку с вала;
  • затем вынимаем шестерню, вместе с подшипником (для этого используется ключ на 14, который нужно опереть о монтажную лопатку);

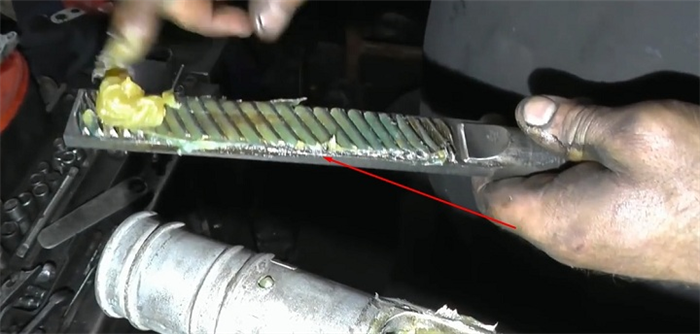

  • извлекаем саму рейку;
  • выводим из отверстий картера выступы опорной втулки (используем отвертку);
  • снимаем втулку.

Перед тем, как установить новую опорную втулку, необходимо надеть на нее демпфирующие кольца, тоже обязательно новые. Делать это надо так, чтобы их тонкая часть размещалась прямо против разреза втулки.
На нашем видео можно посмотреть, как правильно проводить демонтаж рейки с составляющими и ее правильную установку.
Итак:

  • устанавливаем новую втулку, как показано на фото;
Читать еще:  Натяжитель цепи ваз 2106 видео

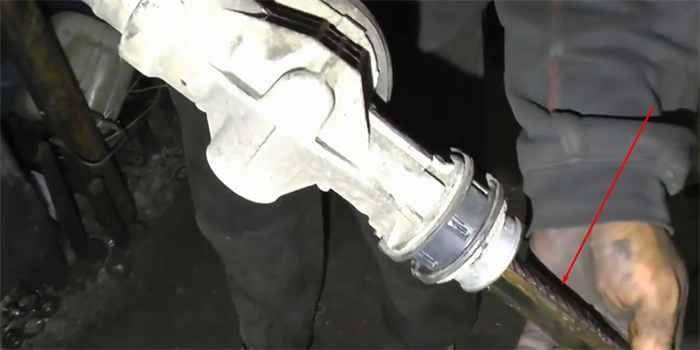

Установка новой втулки

  • своими руками разрезаем резиновые кольца по контуру втулки, удаляя трезанные части (используем специальный нож);
  • извлекаем стопорное кольцо с вала шестерни;
  • далее, как рекомендует инструкция, выпрессовываем специальным съемником шариковый подшипник, который заменяем;
  • чтобы выпрессовать игольчатый подшипник, используем другой съемник;
  • полость картера промываем;
  • ставим новый игольчатый подшипник, используя холодную сварку;
  • собираем все в обратной последовательности;
  • цена на защитный чехол невысока, поэтому желательно купить новый и установить, а затем закрепить хомутами;
  • регулируем зазор рейки (для этого нужно закернить гайку упора, обмяв резьбу).

На этом заканчиваем сборку и ремонт рулевой рейки. Надеемся, что пошаговая инструкция, данная выше, поможет неплохо сэкономить.
Кроме этого, она даст возможность новичкам-автомобилистам ознакомиться с основными деталями и крепежами рулевой рейки. А бывалым шоферам она даст информацию, которая убережет от ошибок и повторных действий.

Ремонт рулевой рейки на ВАЗ 2110 своими руками (видео)

С помощью рулевого механизма водитель определяет направление движения автомобиля. Важную роль в надежной функциональности системы играет рулевая рейка. Именно она передает усилие, которое прикладывает к рулю водитель, через наконечники, тяги, на рычаги поворота, соединенные с колесами, по средствам цапфы.

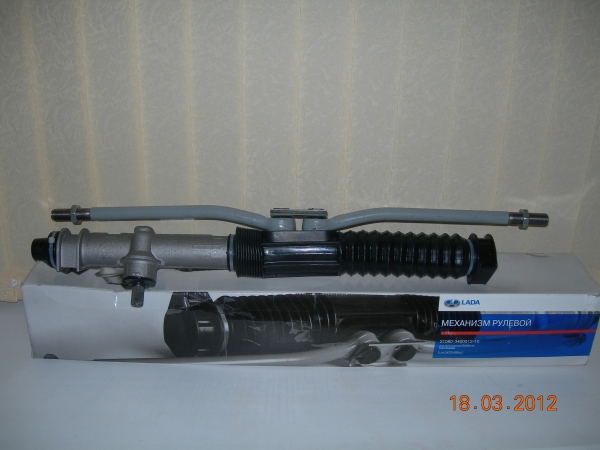

Фото рулевой рейки для ВАЗ 2110

Чтобы быть уверенным в безопасности движения машины, следует удостовериться в исправности рулевой рейки. При обнаружении проблем их незамедлительно следует устранить. Выполнить замену рулевой рейки на ВАЗ 2110 вполне можно своими руками. В большенстве случаев достаточно ее подтянуть.

Элементы рулевого механизма

  • Наконечники тяг руля (внутренние и наружные);
  • Скоба, которая удерживает рулевой механизм;
  • Опора;
  • Пыльник;
  • Картер;
  • Болт стяжки;
  • Фланец для эластичной муфты;
  • Тяга регулировки;
  • Рычаг поворота;
  • Шаровой шарнир наконечника;
  • Болт для удержания внутренних наконечников тяг.

На подшипниках картера монтируют приводную шестерню. Она зацепляется с рейкой. Упор из металлокерамики уплотняется в картере с помощью резинового кольца, пожимает рейку специальной пружиной к шестерне.

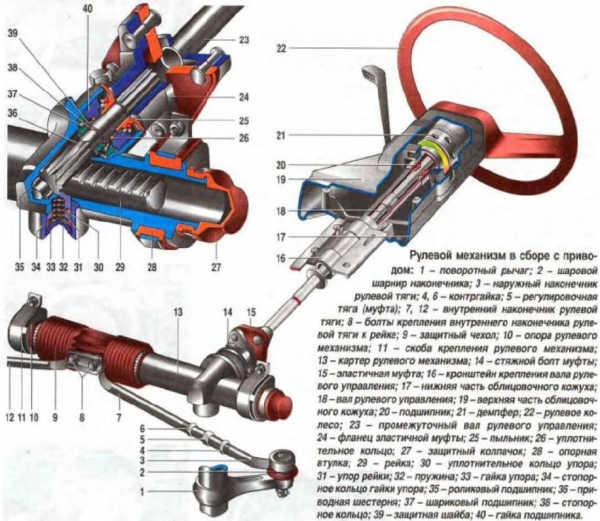

Схема рулевой рейки

За счет работы стопорного кольца фиксируется гайка раскручивания. На пыльнике и картере располагаются метки, которые позволяет легко и быстро собрать весь узел.

Инструменты и материалы

Для выполнения замены рулевой рейки на ВАЗ 2110 рекомендуем посмотреть обучающие видео. Это позволить понять устройство системы, выполнить работу грамотно и без особых проблем.

Также для ремонта рулевой рейки своими руками на автомобиле ВАЗ 2110 вам потребуется определенный набор инструментов и материалов. Их список выглядит следующим образом:

  • Аэрозоль Мовиль;
  • 3 хомута из пластика размером 200 на 4 миллиметра;
  • Ветошь из хлопчатобумажной ткани;
  • Баллончик со средством WD40;

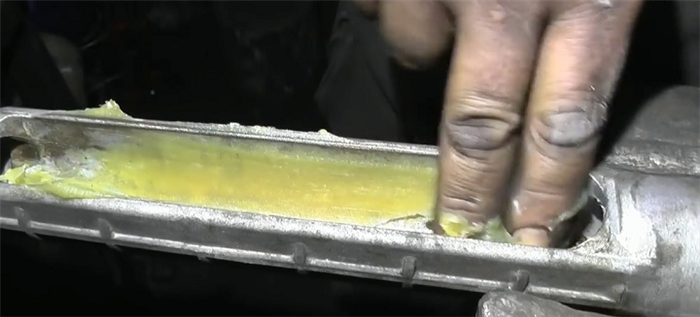

  • Смазка Феол — для обработки подшипников.

Из запасных деталей возьмите:

  • Сайлентблоки;
  • Чехол для рейки;
  • Наконечники;
  • Трубки;
  • Ремкомплект (специальный для ремонта рулевых реек).

А инструменты нужны такие:

  • Торцевые ключи с трещоткой;
  • Кардан с удлинителем;
  • Молоток;
  • Съемник, которым удаляют наконечники;
  • Ключ на 22;
  • Зубило шириной около 7 миллиметров, но не больше;
  • Ключ с восьмигранником.

Выполнение работ по замене

Опять же, посмотрите видео о том, как выполняется ремонт рулевой рейки на ВАЗ 2110 своими руками. Так будет проще пройти каждый этап.

Прежде чем выполнить стяните рулевой рейки со своего ВАЗ 2110, обработайте все крепежные соединения средством WD40 . Подождите полтора часа и повторите процедуру еще раз. Делать это нужно за сутки до самого ремонта. Так вам будет проще выкрутить все соединения.

Действуйте в следующей последовательности:

  1. Перед ремонтом рулевой рейки ваш ВАЗ 2110 нужно прочно зафиксировать, чтобы автомобиль не двигался.
  2. Под задние колеса поставьте опоры.
  3. Поставьте машину на ручной тормоз.
  4. Заблокируйте руль.
  5. Отключите питание от аккумулятора.
  6. Поставьте машину на домкрат.
  7. Демонтируйте передние колеса.
  8. Заранее купите новый пыльник для рейки, поскольку он потребует замены. Даже если его состояние удовлетворительное, лучше сразу поменять.

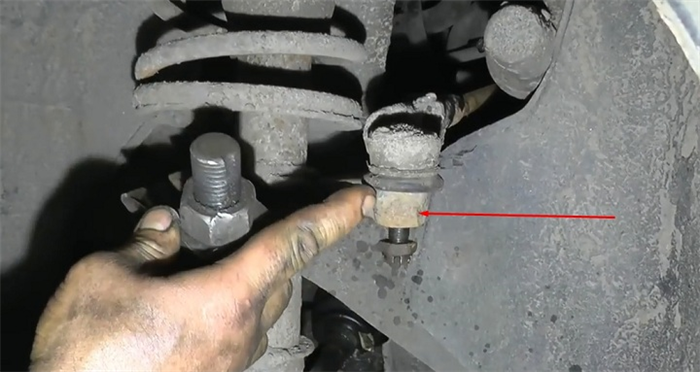

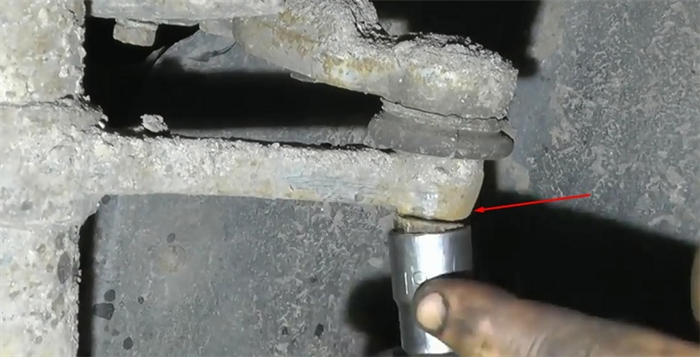

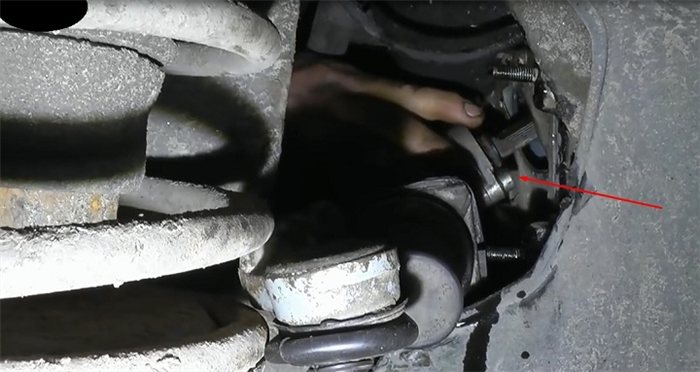

  9. Открутите гайки с наконечников.

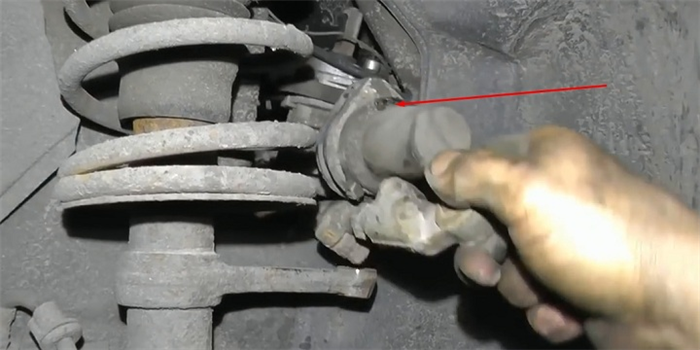

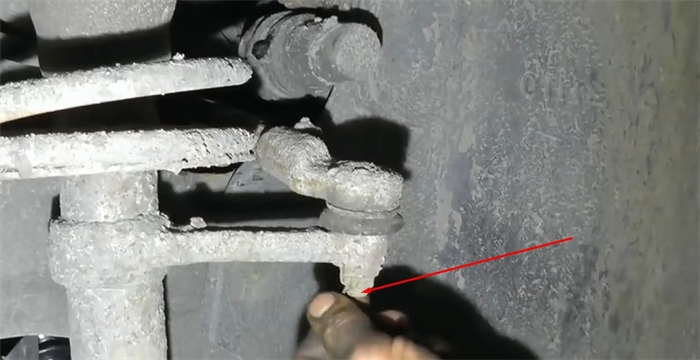

  10. Извлеките пальцы из рычагов стоек. Для этого потребуется вооружиться съемником. Его монтируют на рычаг, закручивают до упора винт и молотком с силой ударяют по рычагу. При этом винт съемника обязательно придерживайте ключом.
  11. Открутите гайки с хомутов.

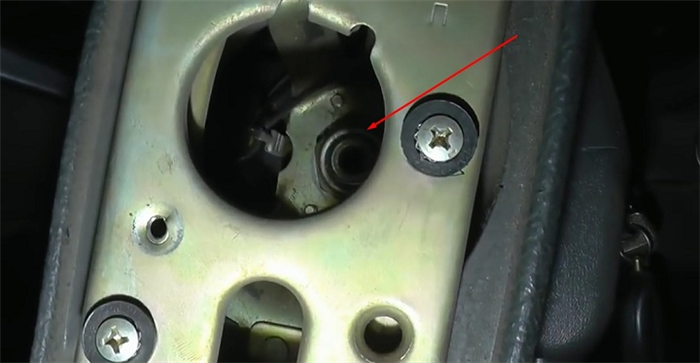

  12. Открутите болт, который расположен в салоне на рулевом полу возле пола.
  13. Поступательно-колебательными движениями потяните рейку на себя.
  14. Учтите, что отсоединять хвостовик шестерни от вала проблематично. Когда рейка только отсоединится через отверстие, наклоните узел в правую сторону и извлеките всю конструкции. Убедитесь в целостности шлицев на элементе.
  15. Через правое отверстие на корпусе достаньте весь узел.

Замена рейки потребует больших финансовых вложений, нежели починка. Потому попробуйте сначала выполнить ремонт рулевой рейки на ВАЗ 2110 своими руками .

Как выполнить ремонт

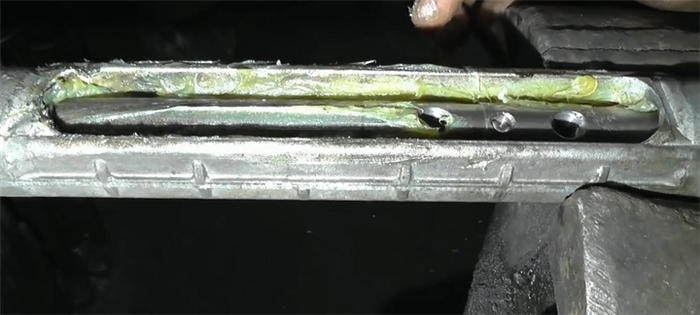

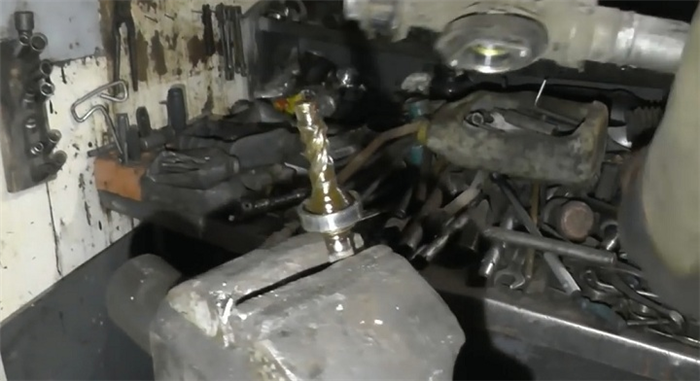

  1. Зафиксируйте рейку в тисках в вертикальном положении. Щеткой или тряпкой из ХБ, смоченной предварительно в уайт-спирте, очистите поверхности.
  2. Достаньте рулевые тяги. Для этого выкрутите болты на скобе, которые удерживают тяги, отогните усилие у стопорной пластины с помощью ключа на 22.
  3. Демонтируйте тяги пластины — стопорную и соединительную.
  4. Вытащите рулевые тяги.
  5. На картере рулевого узла справа извлекают стопорное кольцо и опору.
  6. Срежьте хомуты, которые держат защитный чехол. Это одноразовые элементы, которые выполнены из пластика. Заменить их очень легко и дешево.
  7. Уберите чехол.
  8. Слева удалите опору и защитный колпак.
  9. Вооружившись ключом на 17, открутите гайки, которые находятся на упоре рейки. Ее извлеките, достаньте пружину и кольцо.
  10. Выбейте упор рейки из гнезда. Картер бейте о деревянное основание. Для уплотнения в проточке на упоре устанавливают резиновое кольцо.
  11. Удалите уплотнитель, извлеките пыльник шестерни, поддев его отверткой.
  12. Демонтируйте стопорную шайбу.
  13. Ключом на 24 открутите гайку, которая держит подшипник шестеренки.
  14. Снимите с вала гайку.
  15. Ключиком на 14 открутите шестерню из картера, причем одновременно с самим подшипником.
  16. Снимите рейку, извлеките втулку. Элемент поддевается отверткой, чтобы выступы зашли в отверстия в картере. Это позволит без проблем достать деталь.
  17. Поставьте новую втулку. К ней рекомендуют закрепить новые кольца демпферного типа из резины. Сделать это нужно так, чтобы напротив разрезов втулки находилась тонкая часть кольца, а выступы на втулке свободно размещались в отверстии картера.
  18. Кольца нужно разрезать по краям втулки и убрать лишние элементы.
  19. Удалите фиксирующее кольцо с вала шестеренки.
  20. Двухзахватным съемником спрессуйте широподшипник.
  21. Выпрессуйте игольчатый подшипник этим же приспособлением, или сделайте в торце картера два отверстия диаметром 2 мм, и тогда подшипник выйдет на кольцо.
  22. Тщательно промойте картер, запрессуйте игольчатый подшипник, вооружившись куском трубы. Сделанные отверстия обработайте холодной сваркой.
  23. С помощью смазки Фиол 1 обработайте подшипники, зубцы рейки и шестерни. В полость под гайку, фиксирующую подшипник приводной шестерни, поместите смазку УНИОЛ 1.
  24. Соберите конструкцию в обратной последовательности.
  25. Поставьте новый чехол на место.
  26. Обязательно постарайтесь выдержать между гайкой упора рейки и самим упором зазор в 0,12 мм.
  27. Накрените гайку после регулирования зазора, что не позволит ей раскрутиться.
Читать еще:  Хаммер на больших колесах

Если подобный ремонт рулевой рейки своими руками на ВАЗ 2110 не дал желаемого результата, просто выполните замену элемента. Вы уже ознакомились с процессом демонтажа рейки. Достав старый агрегат, поставьте на его место новый, соблюдая строгую последовательность шагов.

Для наглядности ремонта рулевой рейки у ВАЗ 2110 рекомендуем посмотреть видео. С их помощью процесс покажется не таким сложным, как описано выше. На работу уйдет определенное время, но целый день торчать в гараже вам не придется.

Замена рулевой рейки ВАЗ 2110

Водитель с помощью механизма рулевого управления задает направление движения автомобиля. Основную работу в рулевом механизме выполняет рулевая рейка. Она перенаправляет усилие от поворота руля водителем через рулевые тяги и наконечники к поворотным кулакам. Рулевая рейка ВАЗ 2110 не выделяется особой надежностью и ходит порядка 40-60 тысяч километров пробега.

В этой статье поэтапно разберем процесс замены рулевой рейки ВАЗ 2110, а также расскажем о признаках поломки, ремонте и выборе новой рейки.

Признаки поломки

  • Стук при езде по плохому дорожному покрытию, при этом вибрация ощущается на рулевом колесе;
  • Большой люфт рулевого колеса. Люфт говорит о том, что ослаб крепеж или о чрезмерном износе соединения «шестерня-рейка”;
  • Подклинивание руля в крайних положениях.

Выбор запчасти

Каталожный номер рулевой рейки Lada 2110-3400012. Заменители: PILENGA SR-P 1142, TRIALLI CR110, FENOX SR16003O7.

Рекомендуем к покупке оригинальную рейку по соотношению цена/качество.

Инструменты и материалы для работы:

  • Торцевая головка на пятнадцать, девятнадцать, двадцать четыре;
  • Вороток силовой;
  • Два домкрата;
  • Вороток с трещоткой;
  • Ключ для колесных болтов;
  • Противооткатные упоры;
  • Накидной ключ на десять, тринадцать;
  • Пассатижи;
  • Кусачки;
  • Удлинитель;
  • Молоток;
  • Шестигранник на пять;
  • Съемник пальцев рулевых наконечников;
  • Ключ для регулировки рулевой рейки;
  • Металлическая щетка;
  • Резиновый молоток;
  • Монтажный рычаг;
  • Крестовая отвертка;
  • Смазка ФИОЛ;
  • Шлицевая отвертка;
  • Проникающая смазка.

Снятие рулевой рейки ВАЗ 2110

  1. Поставьте автомобиль на яму и установите противооткатные упоры под задние колеса.
  2. Ослабьте колесные болты передних колес, поддомкратьте и снимите их. Рекомендуем поставить упоры под пороги для страховки.
  3. С помощью пассатижей извлеките стопорный шплинт гайки крепления рулевого наконечника.

  • Очистите гайку крепления наконечника металлической щеткой и нанесите проникающую смазку.
  • С помощью силового воротка и головки на девятнадцать открутите гайку крепления пальца наконечника.

    Извлеките палец наконечника из сошки с помощью съемника или ударьте молотком, где отмечено на фото ниже и он выскочит.

  • Произведете аналогичную процедуру на другой стороне.
  • Поставьте руль в положение прямо и заблокируйте его. Далее из салона открутите стяжной болт рулевого вала. Болт удобно откручивать накидным ключом на тринадцать.

    Расклиньте рулевой вал для того чтобы вал рулевой рейки легче вышел. Сделать это можно слегка забив шлицевую отвертку в разрез.

    Открутите два болта крепления рулевой рейки к кузову. Болты под головку на тринадцать.

    С помощью шлицевой отвертки снимите крепящий хомут.

  • Произведете аналогичную работу с другой стороны.
  • С помощью монтажного рычага отодвиньте рейку в сторону. Во время этой процедуры вал рейки должен выйти из рулевого вала.

  • С левой стороны не спеша выведите рулевую рейку из места посадки.
  • Установка рулевой рейки ВАЗ 2110

    1. С левой стороны заведите рулевую рейку в посадочное место.

    Попросите помощника из ямы поджимать рейку в салон, а сами из салона оденьте рулевой вал на шлицы. Для удобства шлицы можно немного смазать.

    Установите скобы и закрутите четыре крепящих гайки.

    Наживите и закрутите стяжной болт крепления рулевого вала к валу рейки.

    Закрутите с обеих сторон крепящие гайки наконечников и зашплинтуйте.

  • Установите колеса и закрутите крепящие болты.
  • Если так получилось, что не выставили руль прямо или во время работы провернули рулевой вал, то нужно переставить руль на шлицах. Для перестановки руля для начала снимите минусовую клемму АКБ.
  • Шлицевой отверткой снимите декоративную накладку на руле.

  • За накладкой открутите два винта под крестовую отвертку.
  • Снимите кнопку сигнала.

    Открутите гайку крепления руля с помощью головки на двадцать четыре.

    Раскачивающими движениями снимите руль со шлицов.

  • Установите руль в правильном положении и произведите обратную сборку.
  • Наглядно процесс замены рулевой рейки ВАЗ 2110 в этом видео:

    Ремонт рулевой рейки

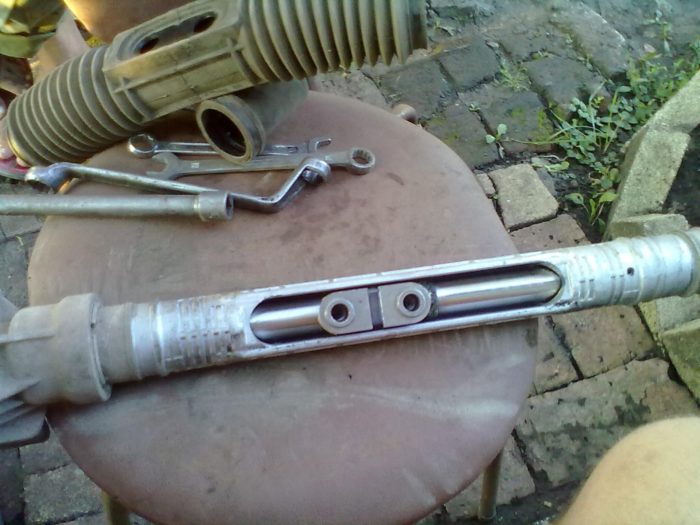

    1. Для удобства зажмите рейку в тиски.
    2. Шлицевой отверткой подковырните и снимите стопорную пластину тяг.

  • Открутите два болта крепления рулевых тяг и снимите. Болты под головку на пятнадцать.
  • С помощью кусачек перекусите хомуты крепления пыльника и боковых заглушек.

    Снимите боковые заглушки и пыльник.

    Специальным ключом открутите регулировочный болт рейки.

    Извлеките пружинку и резиновое уплотнительное кольцо.

    Вытащите поджимной ролик, стукнув рейку об деревянный пенек или что-то подобное. После несильного удара ролик выпадет.

    Открутите два болта крышки вала рейки. Болты шестигранник на пять.

    Снимите пыльник вала, крышку и игольчатый подшипник.

    Извлеките вал рейки из корпуса. Зажмите вал через тряпку в тиски и ударами вверх по корпусу рейки, он выйдет из места посадки. Бить нужно резиновым молотком.

    Вытяните из рейки «рашпиль” через левую сторону.

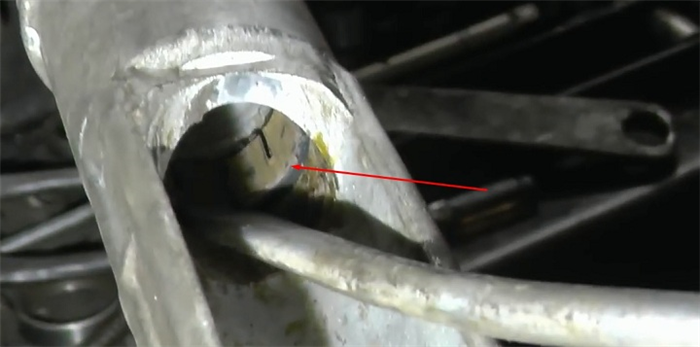

    В корпусе рейки выбейте втулку с помощью надставки. Чаще всего стук рейки кроется в износе этой втулки.

    Очистите корпус рейки и смажьте его. Также смажьте посадочное место под новую втулку. Смазку используйте «Фиол”.

    С помощью куска трубки подходящего диаметра запресуйте втулку в посадочное место. Бить молотком по трубе не нужно, посадите от руки. Втулку перед установкой нужно смазать.

    Оцените состояние «рашпиля” затем очистите старую смазку и нанесите новую. При необходимости замените его.

    Установите «рашпиль” в корпус и проведите через втулку.

    Вставьте вал, совместите шестерни и с помощью медного молотка забейте на место.

    Далее нет смысла подробно описывать сборку, но рекомендуем обратить внимание на следующие моменты:

    • Не забудьте использовать новые уплотнительные кольца из ремкомплекта и пыльник.
    • Перед установкой смажьте поджимной ролик и игольчатый подшипник.
    • Проверьте состояние сайлентблоков на рулевых тягах.

    Наглядно процесс ремонта рулевой рейки ВАЗ 2110 в этом видео:

    Регулировка рейки ВАЗ 2110

    Стоит отметить, что регулировку рейки лучше проводить в тисках, чтобы ее можно было проверить в работе. Для регулировки затяните регулировочную гайку, до момента пока рейка начнет «закусывать”. Далее отпустите гайку на 1/8 оборота и регулировка завершена. Рейка должна ходить плавно и без «закусываний”.

    Резюмируем

    Как видно из вышесказанного процедура по замене рейки не сложная и под силу начинающему автолюбителю. Также при определенных условиях можно произвести ремонт своей рейки и сэкономить деньги.

    Если по каким-то причинам появилась неуверенность в своих силах, то замену рейки можно произвести на СТО. Цена замены рейки ВАЗ 2110 колеблется от 1500 до 2000 рублей.

  • Ссылка на основную публикацию
    Статьи c упоминанием слов:

    Adblock
    detector
