Ремонт ваз 2115 инжектор

Как отремонтировать и заменить форсунки на автомобилях ВАЗ 2114/2115

Форсунки — это незаменимый атрибут любой топливной системы автомобиля, основанной на инжекторном типе двигателей. Форсунки выполняют роль распылителей бензина и определяют необходимое количество топлива для подачи в камеру сгорания. Однако в процессе эксплуатации наблюдается постепенная выработка форсунок. Чтобы оптимизировать работу всей системы и увеличить мощность мотора, рекомендуется периодически прочищать и промывать форсунки.

Какие форсунки устанавливают на автомобили ВАЗ 2114/2115

Практически все виды форсунок, которыми ВАЗ 2114/2115 оснащаются ещё на заводе, можно считать взаимозаменяемыми. В зависимости от года выпуска, на авто монтировались форсунки производства Bosch и Siemens разной маркировки.

Модель 0280 158 022. Изделие совмещается только с 16-клапанным двигателем, объёмом 1.6 литра. Форсунка выполнена в чёрном цвете и предназначена для работы при оптимальном давлении в 3.8 атмосферы.

Модель 0280 158 017. Форсунка с такой маркировкой устанавливается на 8-клапанные моторы с объёмом 1.6 литра. Корпус также имеет чёрный цвет.

Модификация 0280 158 996 считается морально устаревшей, так как форсунки с такой маркировкой устанавливались на машины до 2006 года. Модель предназначалась для 8-клапанных силовых агрегатов.

VAZ20734 выполнена в оранжевом корпусе. Модель может быть установлена на ВАЗ 2114/2115 любого года выпуска, однако модификация работает в паре с 8-клапанным мотором.

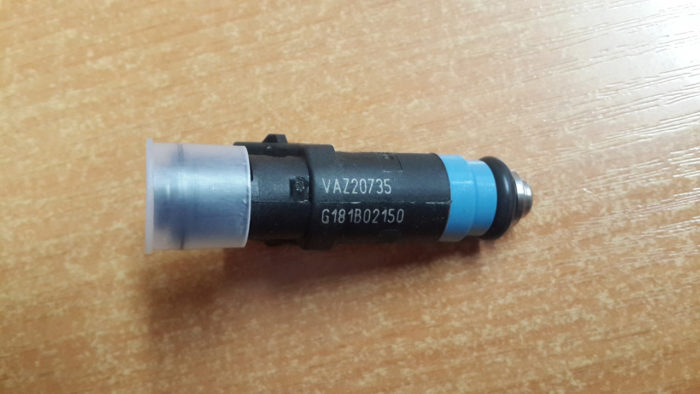

Модель VAZ20735 предназначается для 16-клапанного двигателя. По своим характеристикам она практически не отличается от предыдущей модели. Форсунка имеет синюю маркировку.

В зависимости от маркировки может быть применима на разных типах двигателей

Замена форсунок

Сложность выявления неполадок в работе форсунок в том, что топливная система достаточно разветвлённая и приходится диагностировать работоспособность всех её частей. Например, такая неисправность, как снижение мощности мотора, может иметь две причины — выход из строя форсунок или выработку ресурса насоса.

Засорение форсунок может выражаться в резких рывках двигателя во время движения или нестабильности холостого хода. К тому же и увеличение расхода топлива может считаться признаком поломки форсунок.

Проверить работоспособность каждой форсунки можно даже без их снятия. Достаточно просто завести двигатель и по очереди снимать провода с коннектора каждой форсунки. Если сразу же после снятия мотор начнёт дёргаться или заглохнет, то форсунка в порядке. В том случае, если стабильность работы двигателя не меняется со снятием провода, то форсунка нуждается в тщательной чистке или даже замене.

Провести самостоятельную замену или промывку форсунок на автомобилях ВАЗ 2110-2112 поможет данный материал: https://vazweb.ru/desyatka/pitanie/zamena-forsunok-vaz-2110-8-klapanov.html

Видео: замена форсунок на инжекторах ВАЗ 2108 — 2115

Как снять

Процедура демонтажа и монтажа форсунок не представляет особых сложностей, однако занимает много времени. Заранее необходимо подготовить комплект инструментов:

2 рожковых ключа на 17;

отвёртка с плоским тонким лезвием;

шестигранный ключ на 5.

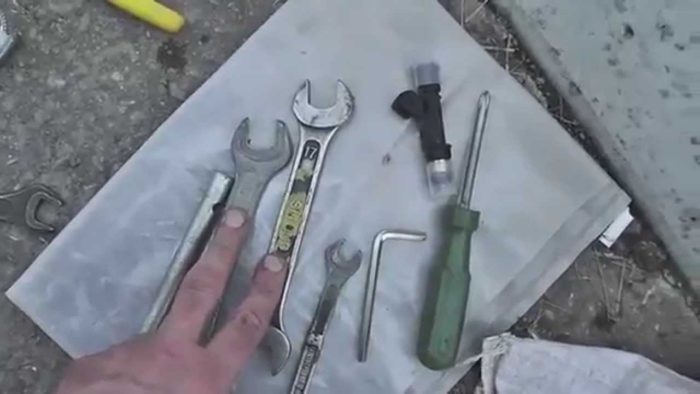

Стандартный комплект

Перед снятием форсунок для замены необходимо сбросить давление в топливной системе автомобиля. Это необходимая мера, которая обезопасит работу и исключит возможность травмирования.

Чтобы сбросить давление топлива, необходимо отключить бензонасос. Он располагается в автомобилях ВАЗ 2114/2115 в топливном баке. Добраться до насоса проще всего через люк, расположенный под подушкой заднего сиденья. Для этого:

Читать еще:  Ваз 2110 система впрыска топлива

Сиденье нужно откинуть.

Под ковриком найти маленький люк.

Открутить винты крепления люка.

Снять крышку и демонтировать контактную колодку с корпуса бензонасоса.

После чего нужно запустить двигатель. Мотор будет работать на том количестве топлива, которое осталось в системе, так как насос после снятия колодки не будет нагнетать давление. Необходимо дождаться, когда двигатель полностью выработает остатки бензина и заглохнет.

Подробнее о замене топливного бака в автомобилях ВАЗ 2108/2109/2114/2115 можно прочитать в данной статье: https://vazweb.ru/desyatka/pitanie/zamena-benzobaka-vaz-2114.html

Процедура снятия форсунок выглядит следующим образом:

Открыть капот автомобиля и снять провод с клеммы «минус» на аккумуляторе.

Для удобства демонтажа рекомендуется снять короб воздушного фильтра. Он будет препятствовать свободному доступу к двигателю.

После чего пальцем отщёлкивается пластиковый фиксатор на двигателе и отсоединяется коннектор от дроссельной заслонки.

Точно так же снимается и коннектор с регулятора холостого хода.

Далее необходимо отсоединить колодку коннектора от жгута проводов самих форсунок.

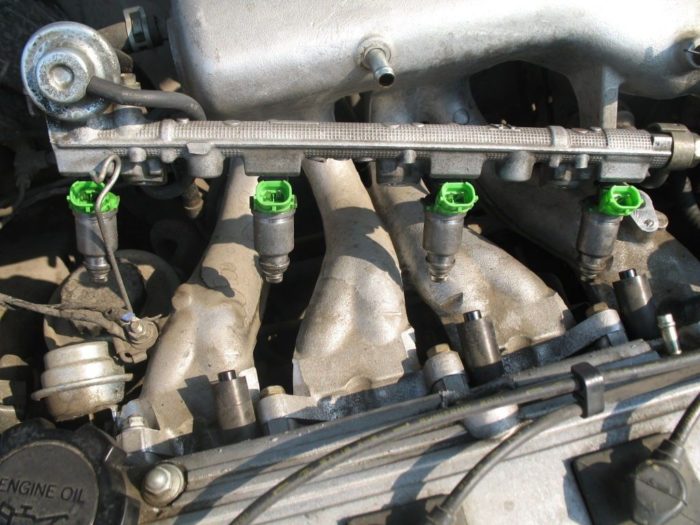

Форсунки можно будет снять только вместе с топливной рампой. Поэтому нужно открутить болты крепления рампы к кузову.

После чего можно будет сдвинуть рампу в сторону, чтобы каждая из форсунок немного вышла из посадочного гнезда. С форсунок снимаются провода, иначе рампу невозможно будет вытащить.

Рампа вытаскивается, кладётся на чистое место. Теперь можно легко снять все форсунки — они отжимаются посредством пластикового фиксатора.

Отсоединение форсунок возможно только после демонтажа самой рампы

Соответственно, на место старых вставляются новые изделия. И далее работы по монтажу проводятся в обратном порядке.

Ремонт форсунок ВАЗ 2114/2115

Ремонт форсунок подразумевает проведение сразу ряда работ:

замену резиновых уплотнителей.

После того как изделия были сняты с топливной рампы, нужно хорошо рассмотреть каждый из четырёх распылителей. В том случае, если на корпусе заметны следы протекания, ремонт будет нецелесообразен. Придётся сразу же менять форсунку на новую. Различия в процедурах промывки и чистки для 8-клапанных и 16-клапанных двигателей не существенны. Поэтому можно руководствоваться одной и той же схемой.

Видео: самый простой способ

Если корпус чист и на нём нет деформации и трещинок, то разрешается проводить ремонтные работы. Для этого потребуется снять уплотнитель с корпуса и распылитель. Эти детали рекомендуется оставить в ацетоне или сольвенте на 1.5–2 часа. Пока детали будут промываться, можно пылесосом прочистить топливную рампу. Далее нужно зубочисткой или иглой аккуратно прочистить место посадки форсунок в рампу.

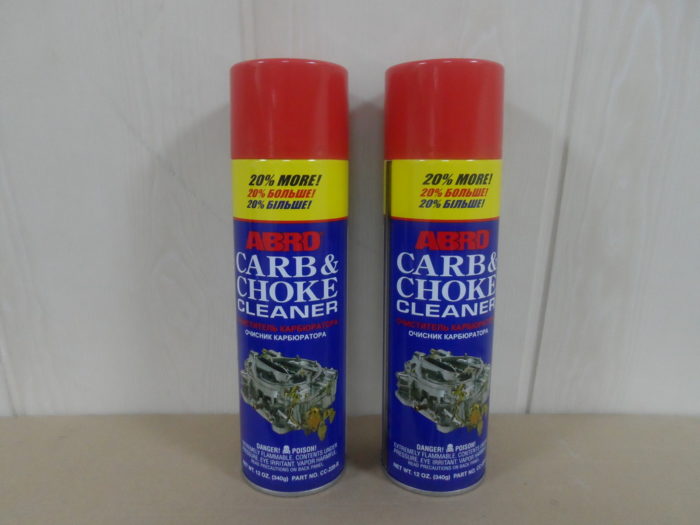

После этого можно приступать к продувке форсунки изнутри. Потребуется моток изоленты, баллончик с аэрозолью для чистки карбюраторов и шприц. Через тонкий шприц в полость форсунки подаётся очищающая жидкость аэрозоля. Место сцепления шприца и трубки баллончика для герметизации лучше обмотать изолентой. Промывку форсунки изнутри рекомендуется повторить три раза. После изделие должно просохнуть. Как только высохнет сам корпус, а также уплотнитель и распылитель после промывания, можно собрать форсунку и установить на рампу.

Дешёвое средство отлично удалит с форсунки грязь и отложения

Перед установкой каждая форсунка проверяется на сопротивление. Показания тестера должны быть в диапазоне 11–15 Ом.

Существует и простой способ прочистки форсунок, без демонтажа топливной рампы. Однако он уместен только в тех случаях, когда форсунки ещё не выработали весь свой ресурс (120–150 тысяч километров пробега). Допускается использование очищающих присадок в бензине. В этом случае очистятся все элементы топливной системы, однако её замкнутость не позволяет вывести грязь и осадки от некачественного бензина.

Поломка топливного насоса грозит серьёзными проблемами. Подробнее об этом можно прочитать здесь: https://vazweb.ru/desyatka/pitanie/zamena-toplivnogo-nasosa-vaz-2114.html

Читать еще:  Схема термостата ваз 2114

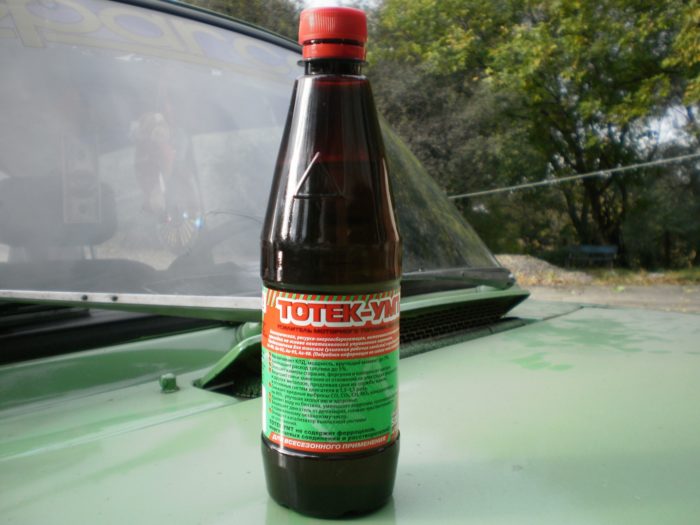

Жидкость заливается в бензобак и вместе с топливом очищает все элементы системы

Замена резиновых колец и уплотнителей на форсунках

Обычно при промывке или ремонте форсунок автолюбители сразу же меняют все резиновые элементы. Это связано с высокими показателями износа. Стоимость колец и уплотнителей очень низкая, зато после замены сразу же можно наблюдать стабильность работы мотора.

Кольца и уплотнители снимаются одним движением руки. Однако для установки новых потребуется аккуратность, так как легко повредить резину. Пластичный элемент сначала смазывается бензином, а потом натягивается на место старого уплотнителя.

Запчасти к форсункам ВАЗможно приобрести по минимальной цене

Самостоятельно прочистить или заменить форсунки на автомобилях ВАЗ 2114/2115 может практически каждый водитель. Сложности могут возникнуть только в процессе откручивания топливной рампы или обратного подсоединения проводов к контактам форсунок. Однако при внимательном проведении каждого этапа работы даже новичку доступно самостоятельное обслуживание этого элемента топливной системы.

Ремонт ВАЗ 2115

На нашем сайте Вы сможете найти актуальную информацию о ремонте автомобиля ВАЗ 2115 своими руками.

Если у вас плавают обороты холостого хода ВАЗ 2114 инжектор, то вам обязательно нужно ознакомиться с нижеследующей статьей, в которой мы расскажем об основных причинах такого поведения вашего…

Обороты холостого хода ВАЗ 2114, как в прочем и на других автомобилях семейства «Самара», регулируются при помощи датчика холостого хода. Также, этот датчик отвечает за стабилизацию работы мотора…

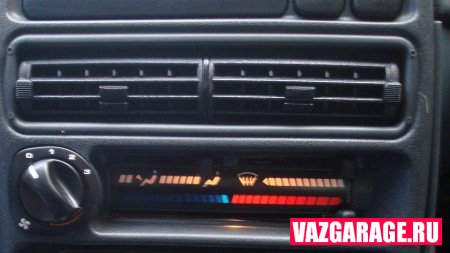

Скоро настанет осень, а значит, автомобилисты начнут подготавливать свои машины к зиме. Одним из основных этапов подготовки, является проверка отопительной системы автомобиля и не редко случается так, что…

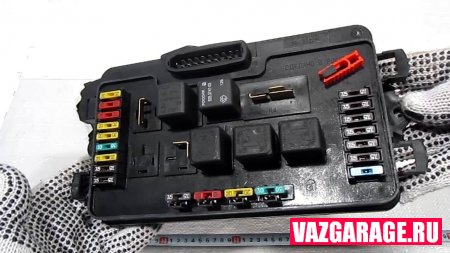

Достаточно распространенным вариантом поломки в автомобилях, является отключение электрического оборудования транспортного средства. Достаточно часто это связано с тем, что перегорел предохранитель. Чтобы быстро исправить такую проблему, необходимо точно…

Для начала, хотелось бы отметить, что модуль зажигания на ВАЗ 2115 – это принципиальное новое устройство, которое более надежно, нежели то, что устанавливалось на более ранние модели автомобилей…

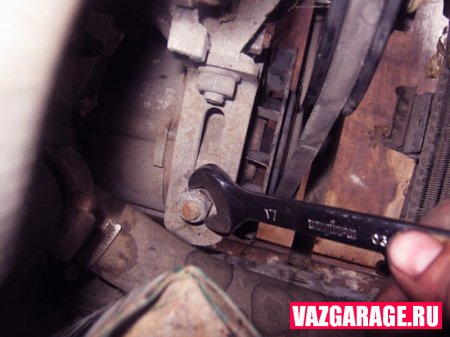

Ремень генератора на автомобиле играет очень важную роль, он соединяет коленвал мотора и генератор, который дает постоянный заряд аккумулятору. Если же ремень ослаб или изначально был установлен неправильно,…

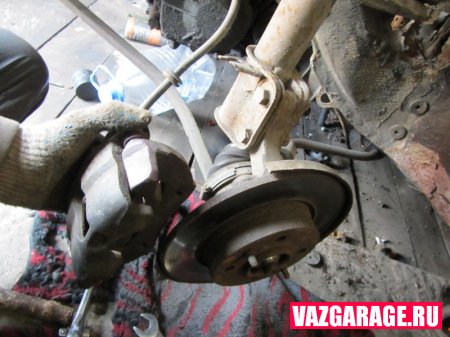

Снимать или устанавливать суппорта передних тормозных механизмов на ВАЗ-2115 приходится довольно редко, а выполнять замену или ремонт и того реже. Но бывают инциденты, когда болты крепления прижимной скобы…

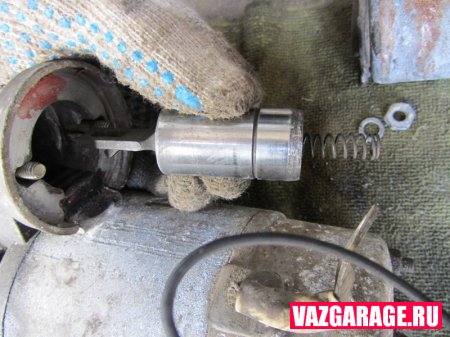

Втягивающее реле в стартере ВАЗ 2115 является самым уязвимым местом, поэтому когда возникают неисправности в работе стартера, стоит сразу обращать внимание на эту деталь. Симптомы неисправности втягивающего реле…

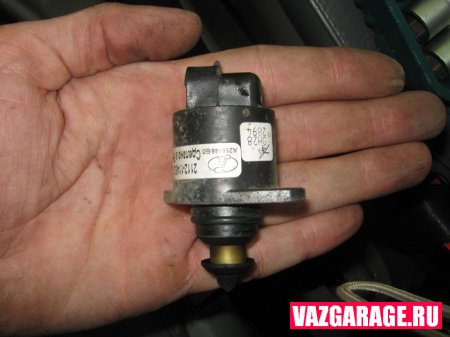

РХХ — это регулятор холостого хода, который устанавливается на все инжекторные двигатели автомобилей ВАЗ 2115. Этот датчик должен следить за оборотами мотора на холостом ходу, чтобы они были…

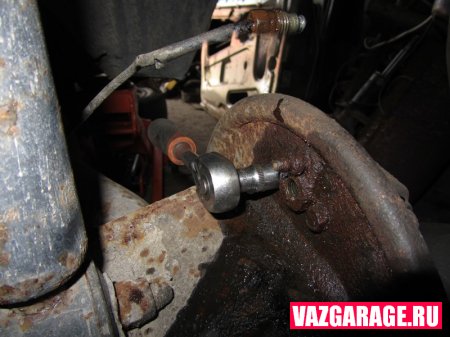

На автомобиле ВАЗ 2115 есть определенные проблемы с тормозным цилиндром заднего колеса, водители уже называют их хроническими. Первая – это когда возникает неисправность у одного из цилиндров и…
