Как поменять фары на Ладе-Ларгус

«Лада Ларгус» — популярный семейный многоцелевой универсал, серийное производство которого было начато ПАО «АвтоВАЗ» в 2012 году.

Автомобиль такого класса предназначен для удовлетворения самых разнообразных потребностей потенциальных покупателей и может применяться как для повседневных, так и для дальних поездок. При этом он отлично чувствует себя в городских условиях и на проселочных дорогах.

Универсальное использование этого автомобиля достаточно часто способствует повреждению элементов передней оптики камнями, вылетающими из-под колес встречного или попутного автотранспорта, ветками низкорастущих кустарников и пр.

Замена поврежденной головной оптики и установка новых элементов не представляет большого труда и их может осуществить практически любой, даже не имеющий опыта проведения подобных работ, автовладелец. Единственная трудность при этом — необходимость демонтажа переднего бампера, куда интегрированы не только противотуманные, но и фары головного света.

Блок-фары

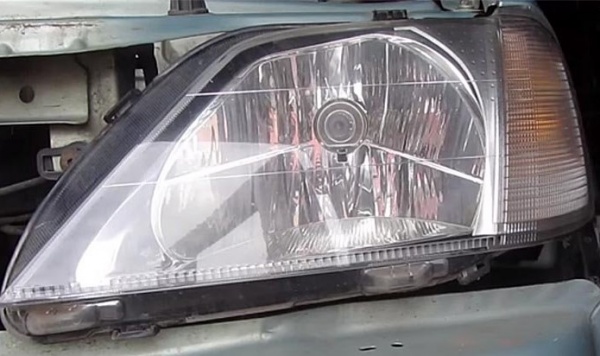

Конструктивно каждая блок-фара универсала «ЛАДА Ларгус» состоит из двух секций. В одной размещаются:

«габаритная» лампа (W5W).
двухнитиевая лампа ближнего и дальнего света (тип Н4);

Рядом находится секция, в которой расположена лампа PY21W указателя поворотов.

Демонтируют блок-фару в том случае, когда она повреждена или ее нужно доработать (тюнинг).

Замена блок-фары

Перед тем как приступить к работам, связанным с заменой блок-фары, необходимо:

Зафиксировать универсал при помощи ручного тормоза.
Вынуть ключ из замка зажигания.
Снять провод «минус» с клеммы аккумуляторной батареи.

Демонтаж блок-фары универсала «ЛАДА Ларгус» начинают, предварительно сняв передний бампер. Эта операция подробно показана на видеостранице:

После этого откроется доступ к элементам крепежа в нижней части корпуса. Далее, необходимо отключить электрические провода:

идущие к лампе типа Н4. Для этого снимают крышку3 и отсоединяют колодки;
снять патроны ламп указателя поворотов 5 и габаритов 7;

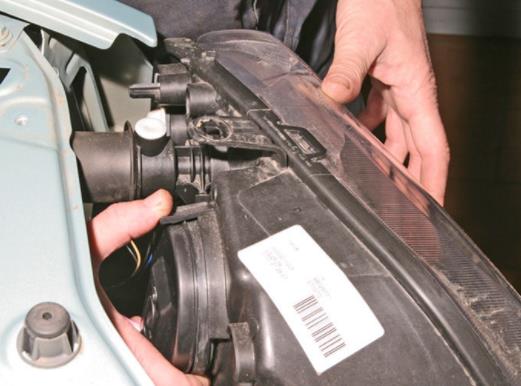

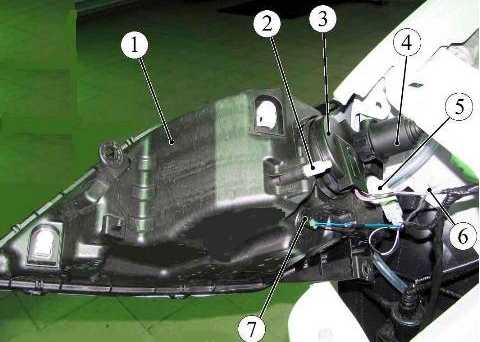

достать из корпуса фары исполнительный механизм гидрокорректора фар (при наличии), для чего сдвинуть пыльник 4 вдоль троса и отщелкнуть крепежную защелку.

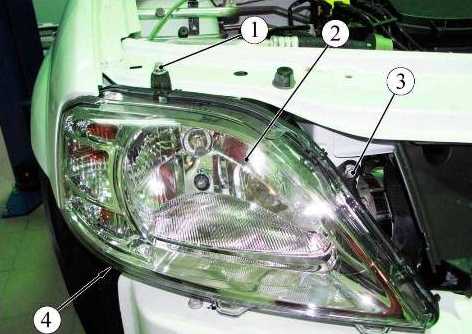

после этого нужно вывернуть крепежные болты (поз. 1, 3 и 4), расположенные по периметру корпусной детали (2);

выдвинуть корпус блок-фары немного вперед и снять его.

Новая блок-фара устанавливается в обратной последовательности, выдерживая равномерный зазор между корпусом 2 и кузовными деталями.

Регулировка светового потока

После проведения каких-либо работ, связанных с головной оптикой автомобиля «ЛАЛА Ларгус», в обязательном порядке проверяют и регулируют (при необходимости), направление светового потока включенных ламп. Для этого лучше всего обратиться на специализированную СТО, оснащенную специальными приборами и укомплектованную квалифицированными специалистами. Однако, в случае крайней необходимости такую операцию можно осуществить самостоятельно и без наличия необходимых приборов. На практике существует несколько способов проверки и регулировки света фар. С одним из них можно ознакомиться, посмотрев видеоролик:

Замена ламп в блок-фаре

Среди внезапно возникающих неисправностей, с которыми встречаются практически все автовладельцы, одно из первых мест занимает выход из строя источников света головной оптики. К ним относятся лампы:

ближнего/дальнего света;
указателя поворотов;
указателя габаритов.

Все они находятся внутри отдельно взятой фары и поменять их в случае необходимости особого труда не составляет.

Замена лампы ближнего/дальнего света

Меняют лампу ближнего/дальнего света в блок-фаре LADA Largus в следующем порядке:

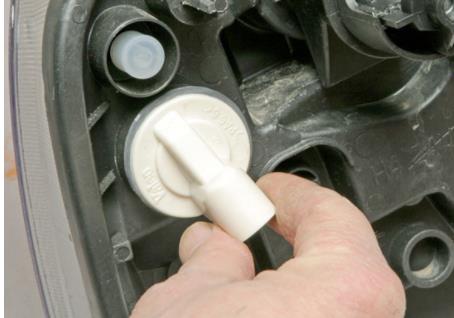

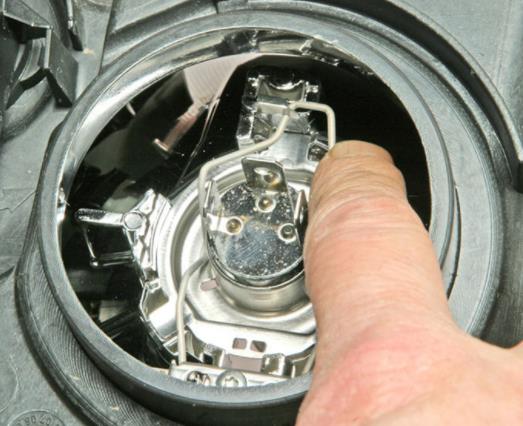

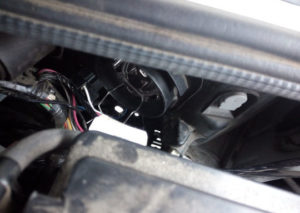

вынимают защитную крышку;

отключают колодку с проводами;

вытаскивают резиновый уплотнитель;

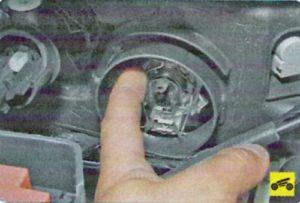

нажимая на пружинный держатель, выводят его из-под фиксатора;

осторожно отпустив держатель, аккуратно достают сгоревшую лампу.

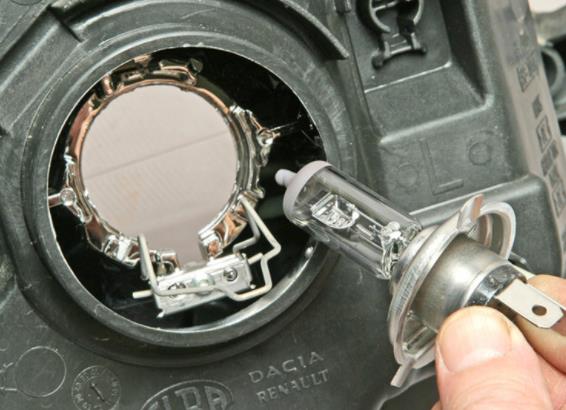

Новую лампу вставляют в отверстие отражателя и закрепляют с помощью штатного крепежа. Затем все снятые детали возвращают на свои места.

Внимание! В «Ладе Ларгус» используются галогеновые источники света, к стеклянной поверхности которых прикасаться не рекомендуется. Во избежание потемнения колбы при нагреве, их рекомендуется держать за цоколь.

Замена лампы указателя поворотов

Для того чтобы сменить неисправную лампу, установленную в отсеке указателя поворотов, необходимо:

аккуратно отжать пластмассовый фиксатор разъема;

отключить разъем с проводами бортовой электросети;

изъять патрон с лампой из гнезда блок-фары, вывернув его по (левая лампа) или против (правая лампа) часовой стрелки;

нажав и вывернув лампу против часовой стрелки, вынимаем ее.

Новая лампа устанавливается в обратной последовательности.

Замена лампы указателя габаритов

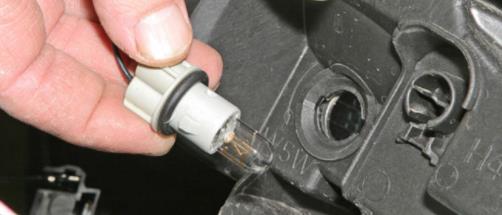

Сгоревшая бесцокольная лампочка, установленная в указателе габаритов, меняется следующим образом:

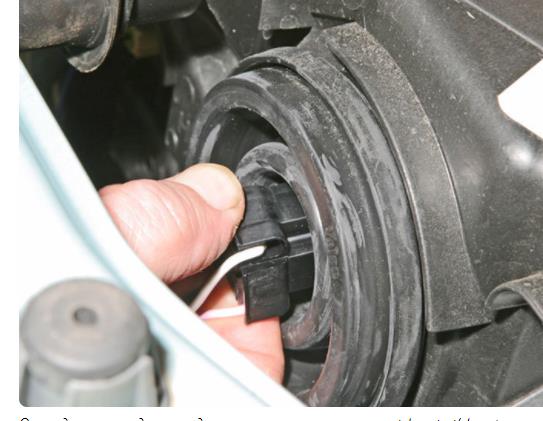

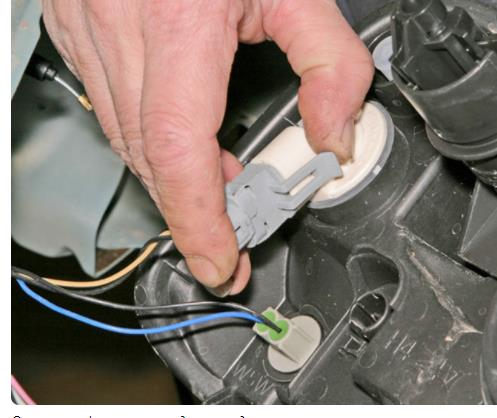

отсоединяют колодку с электрическими проводами от патрона;
проворачивают патрон по (левая лампа) или против (правая лампа) часовой стрелки и вынимают его из корпуса блок-фары;

новую лампу ставят на место сгоревшей.

Патрон возвращают в штатное гнездо, выполнив все операции в обратном порядке.

Читать еще: Сколько стоит переоформить машину в омске

Противотуманные фары

По желанию потенциальных покупателей автомобили «ЛАДА Ларгус» оснащается противотуманными фарами, которые интегрированы в нижнюю часть переднего бампера.

Лампа галогеновая однонитиевая Н11.
Винт регулировочный.

Замена лампы

Замену перегоревшей лампы в противотуманной фаре универсала «Лада Ларгус», начинают, демонтировав:

переднее колесо;
подкрыльник, установленный в арке переднего колеса;

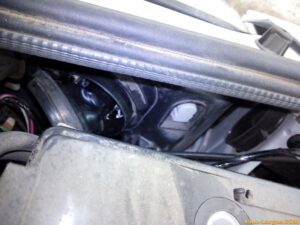

Сняв подкрыльник, получаем доступ к нише, где установлена противотуманная фара.

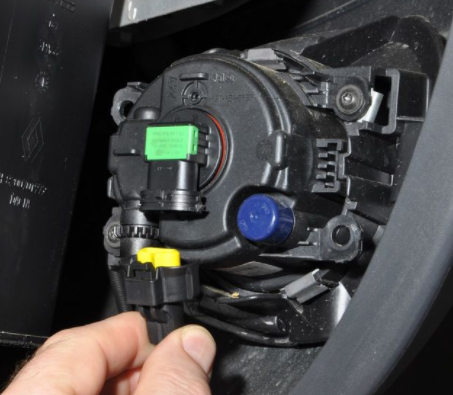

отжимая фиксатор, отсоединяем колодку с электрическими проводами;

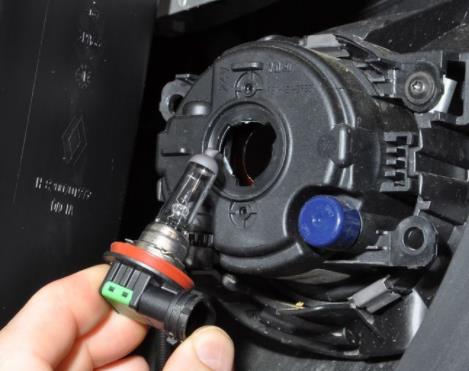

поворачиваем лампу против часовой стрелки до упора и вынимаем ее из корпуса фары.

Для того чтобы установить исправную лампу на место, повторяют процесс демонтажа в обратной последовательности.

Замена фары

Операции, с помощью которых получают доступ к фаре, описаны выше. Добравшись до нее, крестообразной отверткой откручивают три крепежных болта и вынимают корпус фары.

Новая фара размещается в специально для этого предназначенной нише, ее нужно закрепить с помощью штатного крепежа.

Закрепив фару, необходимо отрегулировать световой луч в вертикальной плоскости. Для этого, вставив в специально предусмотренное в переднем бампере отверстие шлицевую отвертку, вращают регулировочный винт — по часовой стрелке, если надо поднять пучок света или против, если его нужно опустить.

Как поменять фары на Ладе-Ларгус

Блок-фары

Конструктивно каждая блок-фара универсала «ЛАДА Ларгус» состоит из двух секций. В одной размещаются:

«габаритная» лампа (W5W).
двухнитиевая лампа ближнего и дальнего света (тип Н4);

Рядом находится секция, в которой расположена лампа PY21W указателя поворотов.

Демонтируют блок-фару в том случае, когда она повреждена или ее нужно доработать (тюнинг).

Замена блок-фары

Перед тем как приступить к работам, связанным с заменой блок-фары, необходимо:

Зафиксировать универсал при помощи ручного тормоза.
Вынуть ключ из замка зажигания.
Снять провод «минус» с клеммы аккумуляторной батареи.

идущие к лампе типа Н4. Для этого снимают крышку3 и отсоединяют колодки;
снять патроны ламп указателя поворотов 5 и габаритов 7;
достать из корпуса фары исполнительный механизм гидрокорректора фар (при наличии), для чего сдвинуть пыльник 4 вдоль троса и отщелкнуть крепежную защелку.

после этого нужно вывернуть крепежные болты (поз. 1, 3 и 4), расположенные по периметру корпусной детали (2);

выдвинуть корпус блок-фары немного вперед и снять его.

Регулировка светового потока

Замена ламп в блок-фаре

ближнего/дальнего света;
указателя поворотов;
указателя габаритов.

Замена лампы ближнего/дальнего света

Меняют лампу ближнего/дальнего света в блок-фаре LADA Largus в следующем порядке:

вынимают защитную крышку;

отключают колодку с проводами;

Читать еще: Способ распыления лкм hvlp что это такое

вытаскивают резиновый уплотнитель;
нажимая на пружинный держатель, выводят его из-под фиксатора;

осторожно отпустив держатель, аккуратно достают сгоревшую лампу.

Замена лампы указателя поворотов

Для того чтобы сменить неисправную лампу, установленную в отсеке указателя поворотов, необходимо:

аккуратно отжать пластмассовый фиксатор разъема;

отключить разъем с проводами бортовой электросети;

изъять патрон с лампой из гнезда блок-фары, вывернув его по (левая лампа) или против (правая лампа) часовой стрелки;

нажав и вывернув лампу против часовой стрелки, вынимаем ее.

Новая лампа устанавливается в обратной последовательности.

Замена лампы указателя габаритов

Сгоревшая бесцокольная лампочка, установленная в указателе габаритов, меняется следующим образом:

отсоединяют колодку с электрическими проводами от патрона;
проворачивают патрон по (левая лампа) или против (правая лампа) часовой стрелки и вынимают его из корпуса блок-фары;

новую лампу ставят на место сгоревшей.

Патрон возвращают в штатное гнездо, выполнив все операции в обратном порядке.

Противотуманные фары

Лампа галогеновая однонитиевая Н11.
Винт регулировочный.

Замена лампы

Замену перегоревшей лампы в противотуманной фаре универсала «Лада Ларгус», начинают, демонтировав:

переднее колесо;
подкрыльник, установленный в арке переднего колеса;

Сняв подкрыльник, получаем доступ к нише, где установлена противотуманная фара.

отжимая фиксатор, отсоединяем колодку с электрическими проводами;

поворачиваем лампу против часовой стрелки до упора и вынимаем ее из корпуса фары.

Замена фары

Снятие блок-фары и повторителя поворотов автомобиля Лада Ларгус

Устанавливаем автомобиль на смотровую яму или на подъемник.

Отключаем аккумуляторную батарею.

Головкой на 10 отворачиваем три болта 1, 3, 4 крепления блок-фары к кузову автомобиля

Снимаем крышку 3 патрона лампы дальнего и ближнего света

Разъединяем разъемы ламп.

Сдвигаем уплотнительный чехол 4 корректора света фар по оболочке троса.

Извлекаем исполнительный механизм корректора света фар из корпуса блок-фары (см. ниже).

Снимаем патрон лампы габаритного огня.

Установка блок фары

Установку блок-фары выполнять в порядке обратном снятию.

При этом нужно обеспечить равномерность зазоров между блок-фарой и сопрягаемыми деталями кузова автомобиля.

При необходимости замены ламп блок-фары снимаем защитный колпак со стороны моторного отсека соответствующей лампы, рисунок 2, и заменяем лампу.

Не прикасаться к колбе галогенной лампы пальцами.

Оставшиеся жировые следы могут привести к перегреву включенной лампы и ее взрыву.

В случае прикосновения к стеклу лампы протереть ее не ворсистой тканью. Замену ламп выполнять в чистых матерчатых перчатках.

Регулируем направление света фар.

Чтобы снять привод корректора фар:

Отсоединяем крышку 3, рисунок 2, патрона лампы дальнего и ближнего света.

Сдвигаем уплотнительный чехол 6 по оболочке троса (рисунок 3)

Отжимаем защелку 2 крепления корпуса корректора и, повернув, его извлекаем корпус корректора из блок-фары.

Нажимаем на толкатель 3 привода так, чтобы образовался небольшой зазор в месте наконечника троса 4.

Отсоединить наконечник оболочки троса 5.

Отсоединяем трос от привода.

Установка привода корректора фар

Потянуть на себя отражатель 1, рисунок 4, так, чтобы подвести прорезь держателя как можно ближе к толкателю корректора.

Зафиксировать толкатель в прорези держателя 2.

Закрепить привод корректора фиксатором.

Установить наконечник 4, рисунок З, троса привода корректора в толкатель.

Потянуть назад и закрепить наконечник оболочки 5 троса в корпусе привода корректора.

Установить уплотнительный чехол 6 на место.

Установить крышку 3, рисунок 2, патрона лампы дальнего и ближнего света.

Снятие повторителя поворотов

Устанавливаем автомобиль на рабочее место.

Поднимаем капот, отсоединяем клемму провода “массы” от аккумуляторной батареи.

Сжимаем два фиксатора 2 и извлекаем корпус 3 повторителя поворотов с уплотнителем в сборе из переднего крыла автомобиля

Читать еще: Лада калина кросс дром

Извлекаем патрон 1 из корпуса 3 повторителя поворотов, поворачиваем на четверть оборота против часовой стрелки и вытягиваем лампу 2 на себя

Установку указателя поворота бокового выполняем в порядке обратном снятию.

Самостоятельная замена лампы ближнего света Лады Ларгус

Частая проблема у автолюбителей – это лампочки в фарах ближнего света и дальнего. Они имеют свойство перегорать.

Лада Ларгус не является исключением, ее лампочки – это также не вечный элемент. Рано или поздно придется их заменить. Но как?

Даже у опытных водителей может возникнуть такой вопрос, не говоря уже о новичках. Именно сегодня мы расскажем вам, как на Ладе Ларгус заменить перегоревшие лампочки ближнего света и научим правильно их выбирать.

Как сделать правильный выбор

Для начала обратим ваше внимание на то, что лампочка ближнего света на Ладе Ларгус – это стандартная галогенная Н4. Она имеет в себе две нити и выполняет две функции: обеспечивает как ближний, так и дальний свет. Они не требуют демонтажа либо каких-то других элементов, поэтому замена и установка очень просты. Единственное, что вам нужно – это заранее приобрести новые лампы, возможно, также предохранители и другие элементы, а также необходимо изучить инструкцию.

Можем посоветовать бренды, зарекомендовавшие себя как надежные производители высококачественных ламп, подходящих для Лады Ларгус:

Bosh;
Osram;
Philips;
Narva;
также отечественный производитель «Маяк», продукция которого тоже отлично подойдет для вашей машины. Эти лампы недорогие, зато очень качественные.

Приобретайте лампы в специальных магазинах, чтобы не наткнуться на китайскую некачественную подделку, которая прослужит вам совсем недолго.

Лампочки должны иметь такие характеристики:

яркость – до 1550 Лм;
срок эксплуатации – от 2000 до 4000 часов;
мощность – 45-60 Вт.

Галогенные лампы отличаются желтоватым свечением, но сейчас есть и псевдоксенон, который светит голубоватым. Но у голубоватого свечения есть минусы: они хороши только в сухую погоду. Когда дождь или туман, лучше всего вам подойдет стандартная галогенная лампа. Она обходит даже ксенон и светодиоды, хотя они мощнее. Просто галогеновые лучи не имеют достаточной проникающей способности.

Многие автолюбители предпочитают светодиодные лампы, потому что они мощные и долго сохраняют энергию.

Как снять лампу ближнего света

Снятие лампы ближнего света у Лады Ларгус происходит следующим образом:

Отключите бортовую сеть от питания.
Для начала отсоедините клеммы от аккумулятора.
После снимите заглушку с обратной стороны фары. Чтобы вы смогли ее снять, просто слегка поверните против часовой стрелки, отщелкнув фиксатор.
Далее отсоедините колодку от контактов. Просто потяните ее за корпус и отщелкните фиксатор.
Снимите резиновую крышку, поддев ее.
Выведите пружинный фиксатор из пазов.

Теперь лампу ничего не удерживает, и вы можете с легкостью ее вынуть.

Замена лампы ближнего света на Ладе Ларгус

После того как вы вынули лампу, можно приступить к ее замене:

держите новую лампу за цоколь;
для того чтобы не прикасаться к стеклянной колбе голыми руками, наденьте перчатки. Почему нельзя трогать колбу? Потому что следы жира могут привести к скорому перегоранию. Если вам нужно ее протереть, не используйте ткани из микроволокна;
зафиксируйте цоколь пружинным фиксатором;
наденьте на контакты колодку, а после установите заглушку на место.

На этом все. Лампу вы поменяли, и, как видите, этот процесс прост.

Когда заменяете одну лампу, сразу же замените и вторую. Вы избежите непредвиденного перегорания и обеспечите одинаковое свечение.

Как устранить неисправности

Что делать, если даже после замены лампа ближнего света не горит? Причина может быть в перегоревших предохранителях. Их замену провести еще проще, чем поменять лампочки.

Предохранители находятся в салоне, слева от рулевой колонки. Именно за свет отвечают такие предохранители, как F9 (левая фара) и F10 (правая).

Причины поломки не всегда бывают визуальными, поэтому лучше заменить нужный предохранитель. Одна из причин – это некачественные контакты клемм предохранителей. Их можно просто зачистить.

В Ладе Ларгус отсутствует реле ближнего света, поэтому причина бывает и в контактах у фар. Они могли окислиться или отгореть. Не исключен также плохой контакт провода массы машины. Эта причина тоже решается зачисткой.

Если после проведения осмотра все же есть проблемы с ближним светом, то обратитесь к специалистам.

голоса

Рейтинг статьи
