Ремонт водяной помпы ваз 2106

Ремонт водяной помпы ваз 2106

Водяной насос расположен в передней части двигателя автомобиля ваз 2106, привод осуществляется ременной передачей от генератора. Водяной насос так же служит для принудительного охлаждения радиатора двигателя если на его шкив установить лопости вентилятора в случае отсутствия электрического вентилятора радиатора.

Ремонт

Как произвести замену элементов? Отворачиваем гайки со шпилек, удаляем шайбы и молотком выбиваем крышку от корпуса. Мы видим здесь то, как лопасти задевали за корпус. Все это из-за того, что происходило биение вала, а это в свою очередь произошло из-за слишком большого износа подшипников.

Берем съемник и вытягиваем крыльчатку с вала. Отворачиваем винт, который фиксирует подшипник в крышке, и выбиваем оттуда вал вместе с подшипником. Выпрессовываем вал , потом выбиваем сальник. Чистим корпус и все остальные элементы и удостоверяемся в том, что все они целые. Тот участок крыльчатки, который контактирует с сальником, должен быть гладким. Если это будет нужно, то полируем плоскость наждачной бумагой. Я купил новую прокладку, сальник и вал вместе с подшипником, потом приступил к сборке.

Засовываем сальник в крышку, потом запрессовываемна вал ступицу, дабы торцы располагались на одной и той же плоскости. Далее запрессовываем узел в крышку таким образом, чтобы отверстия для фиксирующего винта совпадали друг с другом. Не будет лишним добавить в подшипник дополнительную смазку, ее мы наносим через масленку. Соединяем крышку с корпусом, регулируем зазор, который должен быть от 0,9 до 1,3 миллиметра, который имеется между дном корпуса и лопастями крыльчатки.

Хорошенько затягиваем гайки на шпильках и закручиваем стопорный винт. Кстати, срок эксплуатации подшипника и сальника очень сильно зависит от того, как будет натянут приводной ремень. На Жигули клиновой ремень натягиваем таким образом, чтобы в центральной части его ветви между генератором и помпой был прогиб 10-15 миллиметров при усилии 10 кгс.

Разборка

Вывертывают болты и отсоединяют корпус насоса от крышки. Закрепляют крышку в тисках, используя прокладки, спрессовывают с валика крыльчатку 2 съемником А.40026 1 и ступицу шкива привода насоса съемником А.40005/1/5. Вывертывают стопорный винт 5, вынимают валик 7 с подшипником 2 и удаляют из крышки сальник 8 при помощи обычной оправки.

Замена

Для замены водяного насоса (помпы) на автомобиле Ваз-2106 Вам понадобятся: рожково-накидные (наличие торцовых ключей, тоже приветствуется) ключи на 8, 10, 13, 17, емкость для слива охлаждающей жидкости, отвертка, ключ на 27-30 (на тот случай, если вместо сливной пробки на радиаторе, придется откручивать датчик включения вентилятора).

1. Откручиваем сливную пробку на блоке двигателя и сливаем жидкость в заранее подготовленную емкость. Если же, собрались заменить и охлаждающую жидкость, то тогда ищем сливную пробку (или, как в моем случае, датчик вкл. вентилятора на радиаторе) на радиаторе охлаждения, откручиваем ее и сливаем жидкость.

2. Снимаем аккумулятор. Разъединяем колодку электро-вентилятора. Откручиваем три болта крепления кожуха вентилятора к радиатору и вытаскиваем его.

3. Ключом на 17 отпускаем (можно полностью не откручивать) гайку натяжки ремня генератора, ослабляем натяжку и снимаем ремень. После этого, так же ключом на 17 откручиваем гайку крепежа скобы к помпе и отводим скобу в сторону.

4. Придерживая, отверткой, шкив помпы откручиваем три крепежных болта. Снимаем шкив.

Читать еще:  Магнитола от замка зажигания ваз 2114

5. Теперь остается открутить четыре гайки крепежа помпы к двигателю и снять помпу. После этого, зачистить место посадки помпы от следов старой прокладки и грязи, установить новую прокладку (предварительно смазав ее герметиком) и установить новую помпу на автомобиль.

Остальную сборку проводим в обратной последовательности. При заливке охлаждающей жидкости на забываем поставить рычаг управления краном радиатора отопления в открытое положение и для «развоздушки» системы, отсоединить шланг от впускного коллектора.

Как отремонтировать водяную помпу на ВАЗ «классике» своими руками: советы, инструкции

Силовой агрегат — это, безусловно, главнейший узел любого автомобиля. Но не стоит забывать о том, что главным условием для его бесперебойной работы является качественное охлаждение. Поэтому система охлаждения играет важную роль в работе любой машины. При этом стоит уделять значительное внимание именно водяному насосу (то есть помпе), которая обеспечивает циркуляцию тосола в системе. Водители часто самостоятельно производят ремонт или замену помпы на ВАЗ «классике», так как эти процедуры нельзя назвать сложными и трудоёмкими.

Ремонт помпы на ВАЗ 2107 своими руками

Водяной насос, как уже указывалось выше, призван обеспечивать необходимое давление в системе охлаждения, то есть циркуляцию жидкости по системе. Лопасти устройства вращаются, благодаря чему тосол подаётся к цилиндрам двигателя и качественно охлаждает их.

В том случае, если помпа перестанет работать, тосол не будет поступать к мотору. Соответственно, двигатель может перегреться, «закипеть» и заклинить. Основными неисправностями помпы на «классике» являются:

течь через прокладку;

течь через сальник;

Подготовка инструментов

Ремонт помпы невозможен без использования специального ремкоплекта. В его состав обычно входят все необходимые для замены мелкие детали помпы и резиновые уплотнители. Помимо этого, придётся сразу же подготовить следующий инструмент:

торцовый ключ на 17;

торцовый ключ на 13;

молоток (типа киянки) — для выбивания частей корпуса, если детали сами не выходят;

немного тосола (или антифриза).

Видео: ремонт водяного насоса в гаражных условиях

Как снять помпу с машины

Разумеется, ремонтные работы необходимо будет проводить на насосе, который уже демонтирован с мотора. Порядок снятия помпы:

Убедиться, что двигатель остыл.

Выкрутить пробку для слива тосола (пробка располагается на блоке мотора). Чтобы слить охлаждающую жидкость полностью, необходимо также выкрутить сливную пробку и из радиатора.

Отсоединить топливные магистрали от помпы.

Ослабить рейку натяжения ремня генератора, чтобы было удобнее снимать сам ремень.

Выкрутить три болта, которыми помпа крепится к шкиву генератора.

Далее открутить гайки, которыми помпа крепится к корпусу двигателя.

Вытащить помпу из-под капота.

Необходимо подложить под шланги ветошь, так как при отсоединении магистралей из них неизбежно польётся тосол

Как разобрать помпу

Для того чтобы отремонтировать водяной насос, потребуется сначала разобрать его на составные части. При этом рекомендуется придерживаться следующего регламента работы:

Открутить шкив помпы с вала.

Вытащить упорное колечко.

Выбить подшипник с вала.

Вытащить сам вал из корпуса.

Отсоединить от корпуса крыльчатку.

Отсоединение крыльчатки производится гаечными ключами, так как она крепится к корпусу болтовыми соединениями

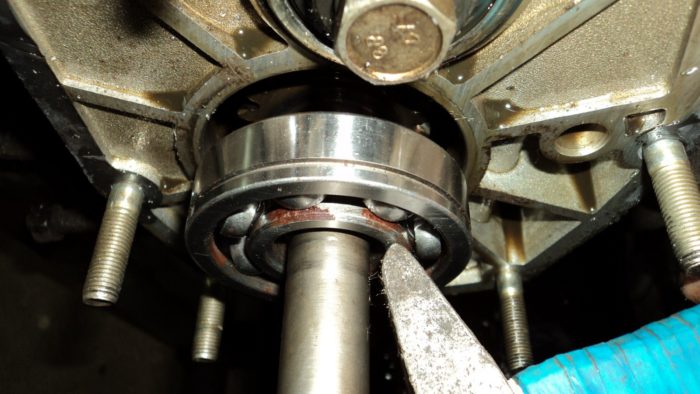

Замена подшипника на ВАЗ-2107

Снять старый и надеть новый подшипник довольно сложно, необходимо уметь пользоваться специальным приспособлением — гидравлическими тисками для работы с валами.

Купил крышку помпы с крыльчаткой и подшипником. Менять подшипник можно, но сложно и есть большая вероятность плохого качества детали и самой сборки. Цена вопроса — от 250р (с пластиковой крыльчаткой) до 300 (с чугунной).

Владимирыч

http://autolada.ru/viewtopic.php?t=182390

Сами автовладельцы рекомендуют не выбивать старые подшипники и вставлять новые, так как нет гарантии успеха этой процедуры. Проще всего сразу купить вал с подшипниками в сборе и вогнать его в корпус помпы.

Замена подшипника помпы Таким тоже занимался. Пытался выпресовывать на гидравлическом прессе. Все закончилось покупкой новой помпы в сборе. Это и проще и быстрее. ИМХО и дешевле

Читать еще:  Ваз 2114 на торусах р14

Джон

https://forum.auto.ru/vaz-classic/351197/

При выбивании старого подшипника можно повредить целостность вала, поэтому безопаснее покупать вал уже в сборе

Замена сальника

Сальник — это прокладка, промежуточный элемент. Чаще всего автовладельцам приходится осуществлять замену именно сальника, так как течь тосола образуется в этом месте в первую очередь. Сальник является резиновым изделием и быстро изнашивается.

Замена сальника не представляет никаких сложностей: с вала снимается старая прокладка и на её место устанавливается новая. Перед установкой рекомендуется смазать сальник охлаждающей жидкостью, чтобы он быстрее «притёрся» к валу.

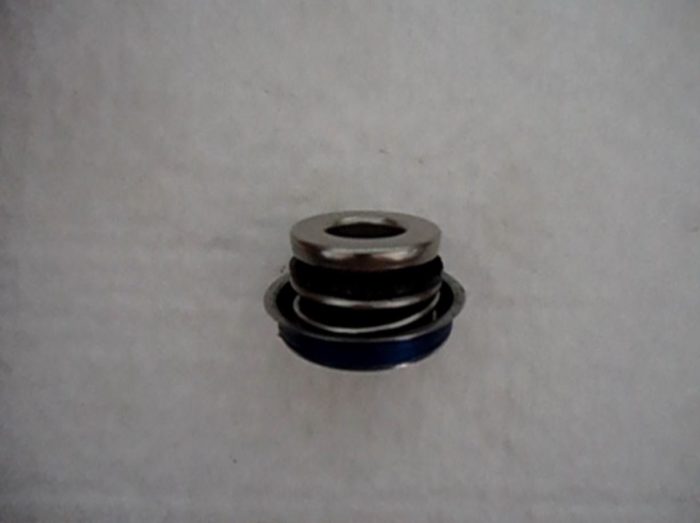

Маленькое резиновое кольцо с металлической каймой призвано обеспечивать герметичность работы помпы

Как поменять крыльчатку

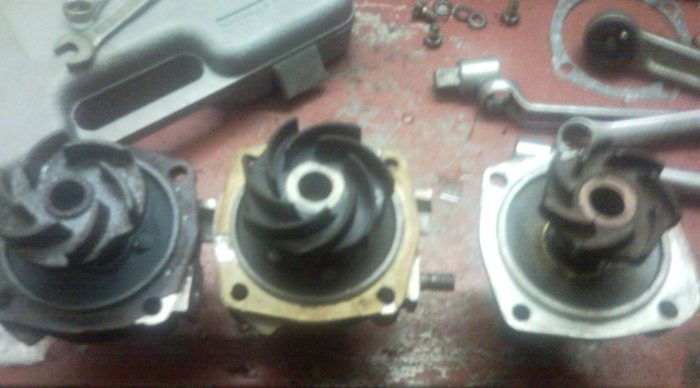

Крыльчатка изнашивается в процессе длительной эксплуатации. Собственно говоря, лопасти крыльчатки как раз и обеспечивают циркуляцию тосола по всей системе и быстро теряют свою изначальную форму. В связи с этим циркуляция жидкости становится менее интенсивной, двигатель не получает того количества тосола, который необходим для качественного охлаждения.

Крыльчатка фиксируется к корпусу насоса несколькими болтами. Для демонтажа старой крыльчатки достаточно просто открутить болты и снять её. Для фиксации нового изделия рекомендуется использовать новые болты.

Монтаж новой крыльчатки занимает 2 минуты, так как крепится она к корпусу помпы на 4 болтах

Замена шкива

Шкив — это важнейший опорный элемент помпы. Если на нём имеются следы износа, то лучше сразу же произвести замену. При этом процедура выполняется на самом автомобиле:

Переднюю часть машины поставить на домкрат (или загнать авто на смотровую яму).

Ослабить ремень генератора.

Открутить болты, которыми фиксируется шкив к кузову.

Открутить болты, которые держат шкив в устройстве корпуса.

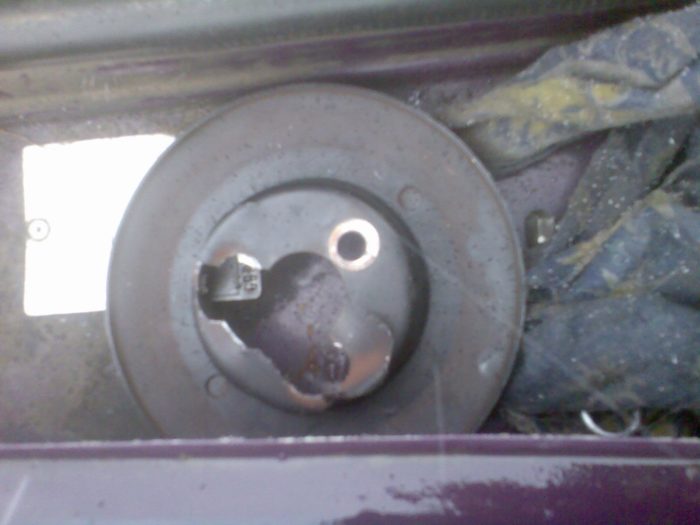

Такое изделие невозможно использовать в устройстве автомобиля

Замена производится в обратном порядке. Перед установкой нового шкива не рекомендуется смазывать его охлаждающей жидкостью.

Как устранить течь помпы своими руками

Если потекла помпа на ВАЗ «классике», то ездить на такой машине больше нельзя, ведь мотор может быстро перегреться. Нужно разделять понятия «течёт помпа», ведь насос может подтекать только слегка, и циркуляция нарушена не будет. Или же охлаждающая жидкость может вытекать сильно и уже нельзя откладывать ремонт устройства.

Течь помпы может образовываться из-за износа сальника или манжеты. То есть необходимо будет снять насос, разобрать его и заменить износившийся элемент. Процедуры замены указаны выше.

В том случае, когда помпа уже долго используется, производить ремонт не целесообразно. Рекомендуется купить новый водяной насос и установить его на место старого.

Таким образом, все основные работы по реставрации водяного насоса на ВАЗ «классике» можно выполнить своими руками. Однако владельцы «Жигулей» предпочитают ремонтировать помпу только в тех случаях, когда протекает сальник или износилась крыльчатка. Это простые работы, которые могут восстановить ресурс насоса. В иных случаях проще купить новую помпу, так как ремонт может быть очень сложен.

Замена помпы (водяного насоса) своими руками

Если при работе двигателя ВАЗ 2106 слышен посторонний шум от водяного насоса(помпы) или появилась течь, то эту детль необходимо заменить. В большинстве случаев производят именно полную замену, а не ремонт, так как стоимость детали не так уж и высока, всего около 600 рублей.

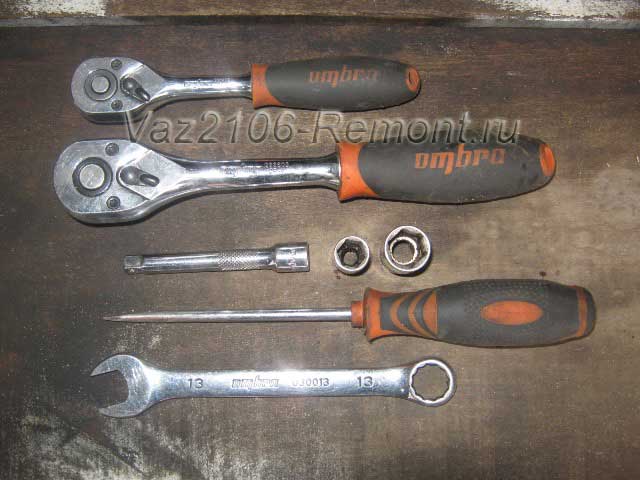

Итак, для выполнения этого ремонта нам понадобится следующий набор инструментов:

  1. Трещотка маленькая и средняя
  2. Головки на 10 и 13
  3. Тонкий удлинитель
  4. Отвертка
  5. Рожковый или накидной ключ на 13

Теперь ниже более подробно разберем процедуру снятия и установки помпы. Первым делом необходимо открутить хомуты крепления патрубков подвода охлаждающей жидкости:

После чего отсоединить патрубок от водяного насоса:

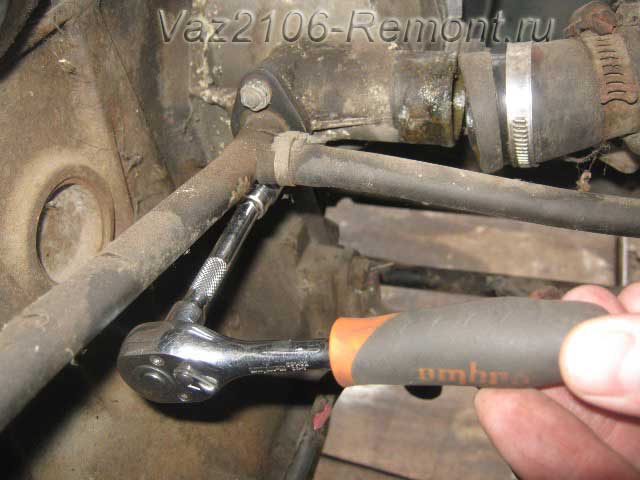

Теперь необходимо выкрутить две гайки крепления металлической трубки с левой стороны, которая подводит тосол (антифриз) к системе отопителя салона (радиатору печки):

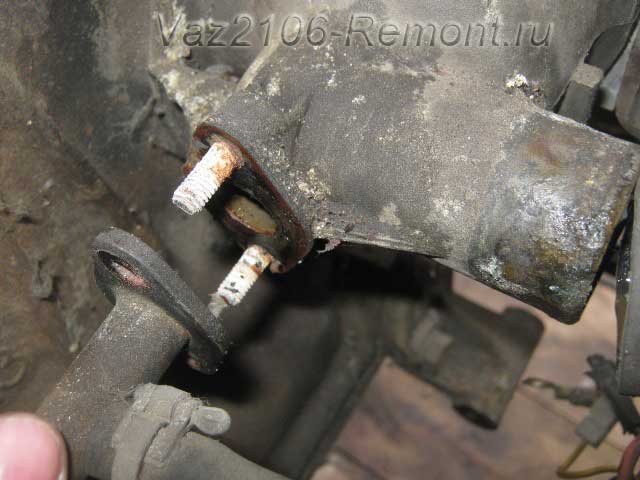

И далее снимаем трубку со шпилек, с небольшим усилием сдернув ее и оттянув в сторону, как показано на фотографии ниже:

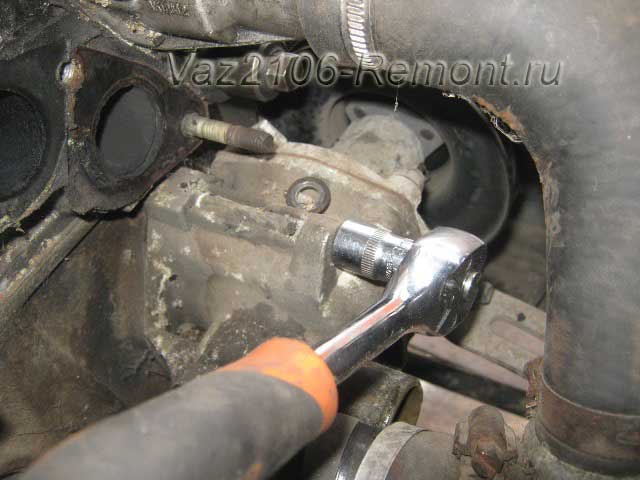

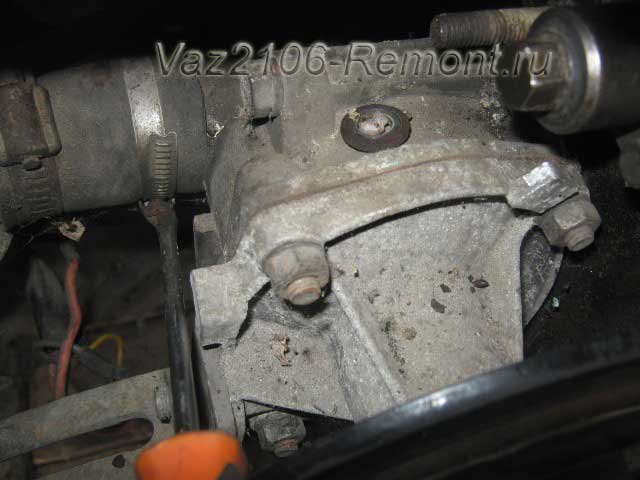

Затем нужно открутить три болта крепления помпы к блоку двигателя ВАЗ 2106. Один из которых находится в самом верху по центру:

Читать еще:  Замена термостата ваз калина

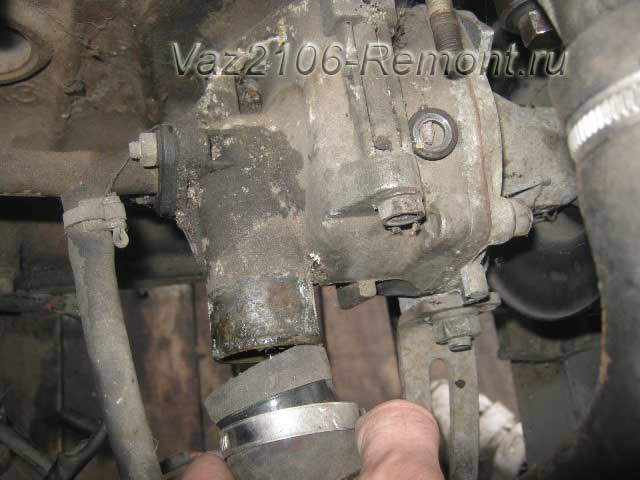

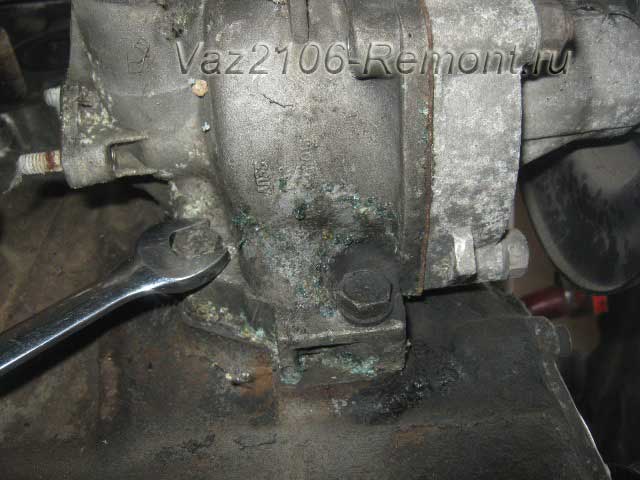

И два болта еще крепят водяной насос ВАЗ 2106 снизу, наглядно это представлено ниже:

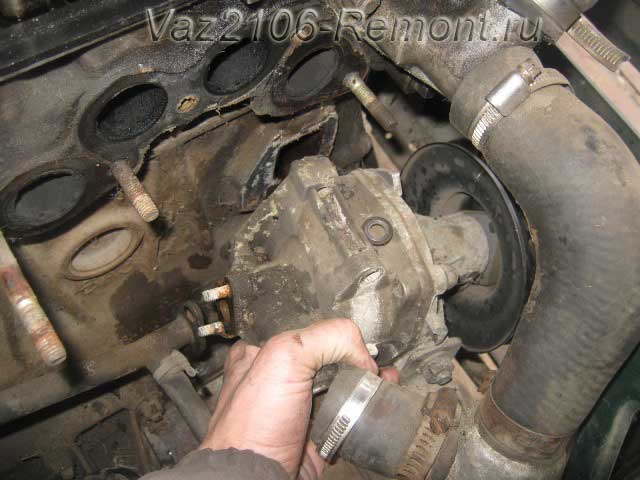

После чего можно спокойно вынимать помпу наружу:

При необходимости покупаем новый насос и производим установку в строго определенной обратной последовательности, устанавливая все снятые детали на свои места.

Ремонт водяного насоса ВАЗ 2107 (помпы)

Всем известно, что любому двигателю, в котором существуют подвижные детали, присуще трение, как неотъемлемая его характеристика. В автомобильном двигателе, который является двигателем внутреннего сгорания, источником тепла, которое необходимо отводить, является не только трение, но и вспышки сгораемого топлива.

Для снижения температуры применяется смазка трущихся поверхностей, значительно снижающая температуру, и система охлаждения, главным теплообменником которой является радиатор ВАЗ 2107.

Но радиатор будет абсолютно бесполезен, если через него не совершается ток охлаждающей жидкости. Этот ток обеспечивает «сердце» системы охлаждения ВАЗ 2107 – водяной насос, или помпа.

Помпа — по сути это многолопастная крыльчатка, центробежного типа. Она состоит из крышки и вала. Как правило, ремонт водяного насоса связан с двумя неисправностями, которые, в принципе легко определяются:

  • Существует утечка охлаждающей жидкости. Это может быть видно по лужице под автомобилем в районе капота, по быстрому снижению уровня охлаждающей жидкости в расширительном бачке, или даже по фонтану, брызгающему из помпы под крышку капота (если открыть капот при работающем двигателе). Эта ситуация наиболее неблагоприятна, так как, если вовремя не выполнить ремонт, то можно получить замыкание высоковольтных проводов, залить прерыватель – распределитель, и даже вызвать пожар в подкапотном пространстве ВАЗ 2107. В этом чаще всего виноват сальник, который протекает (8).
  • При работе помпы слышен шум. В данном случае, неисправны подшипники на валу водяного насоса (7), так как обычно она работает совсем бесшумно.
  • Может быть ситуация, когда ремонт помпы не требуется. Например, водитель замечает, что температура двигателя «лезет в красную шкалу». Но оказывается, что датчик, показывающий выдачу напряжения генератором, тоже показывает, что генератор «сдох». Оказывается, что просто достаточно натянуть ремень привода генератора, так как и помпа, и генератор ВАЗ 2107 находятся на одном приводе.

Для эффективного нагнетания тосола в систему охлаждения, зазор между крыльчаткой и стенкой корпуса должен быть в пределах 0,9 — 1,3 мм. В том случае, если зазор будет слишком большим, то помпа будет слабо нагнетать тосол. В случае маленького зазора возможна поломка лопастей крыльчатки.

Многие автолюбители считают, что водяной насос лучше поменять, чем разбирать. В любом случае, решаетесь вы на ремонт помпы или на ее замену, вначале нужно снять ее с двигателя.

Как снять помпу?

  • Все работы нужно выполнять «на сухую», то есть после того, как слита жидкость из системы охлаждения ВАЗ 2107(из радиатора и блока цилиндров);
  • После этого снимаем ремень привода генератора, берем ключ на 17 (торцовый лучше) и выворачиваем крепеж планки генератора, а затем снимаем ее с генератора:
  • Затем, придерживая отверткой шкив (чтобы не проворачивался) с помощью ключа на 13 вначале ослабляем, а затем – выворачиваем три болтика его крепления:
  • Мы добрались до помпы. Берем торцовый ключ на 13 и выворачиваем гайки с ее крышки. Их 4 штуки:
  • Теперь аккуратно, взяв молоток типа киянки (чтобы был эластичный боек) обстукиваем крышку помпы по периметру, а затем снимаем помпу со шпилек. Насос снят.
  • Внимание! Рекомендуется после снятия помпы ВАЗ 2107, в любом случае, поменять прокладку крышки на новую.

Установка нового насоса (или старого, после того, как был проведен ремонт помпы) производится в обратном порядке.

В заключение следует сказать, что помпа и ее лопасти могут покрываться «накипью» от старого тосола. Удалить ее можно с помощью ортофосфорной кислоты, или встряхивая помпу в «кока – коле».
