Ремонт термостата ваз 2110 инжектор

Содержание

Термостат ваз 2110: конструкция и поломки

Термостат ВАЗ 2110 может быть двух конструкций. Тип его зависит от того, в каком году выпущен сам автомобиль. На первых десятках устанавливались термостаты, которые похожи по конструкции на используемые в восьмерках и девятках.

Эффективность у них маленькая, по этой причине в десятках более поздних стали применять несколько иные типы термостатов. Основное отличие нового в том, что он является разборным. Это огромное преимущество, так как ремонт значительно облегчается.

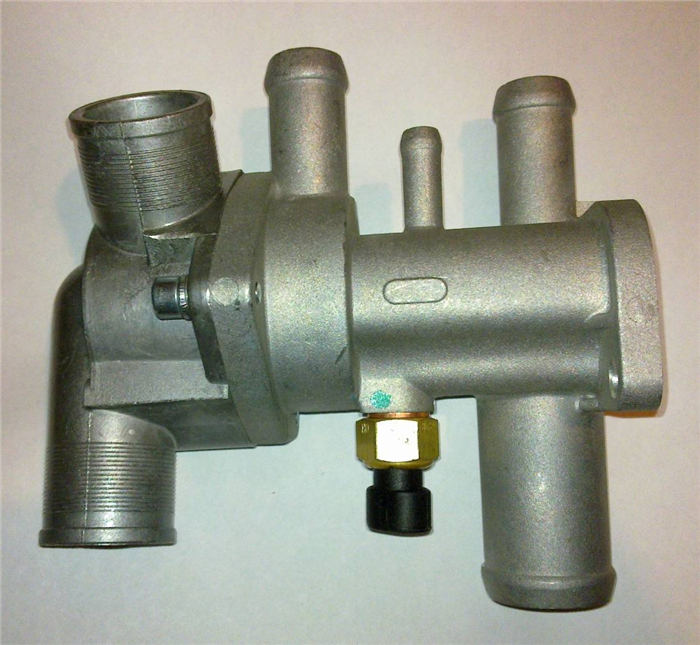

Конструкция термостата ВАЗ 2110

В его основе находится чувствительный элемент, он полностью погружен в жидкость. При нагреве биметаллическая пластина деформируется. Клапан термостата открывается, а жидкость, которая находится в системе охлаждения, начинает перемещаться в одном направлении. Если упростить всю конструкцию, то окажется, что термостат ВАЗ 2110 служит для того чтобы подавать горячий тосол в радиатор.

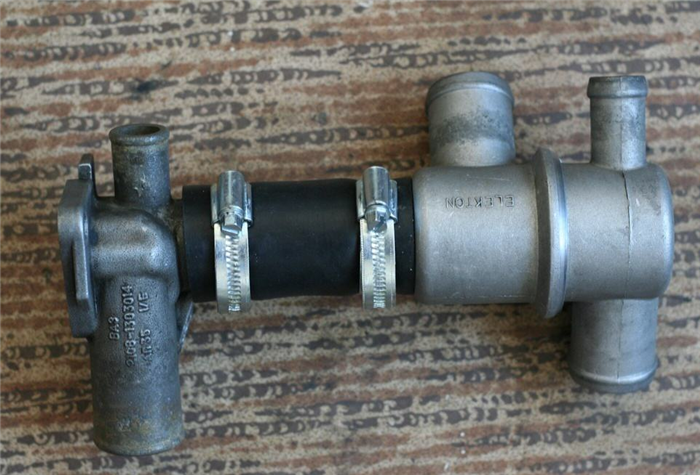

На автомобилях первых выпусков корпус элемента и блок двигателя соединялись при помощи небольшого патрубка. Если же взглянуть на новые десятки с инжекторными моторами, то можно увидеть, что в них крепление устройства произведено с помощью двух шпилек. Следовательно, между корпусом термостата и блоком ДВС нет никаких лишних резиновых изделий и хомутов. Имеется только прокладка из паронита.

В основе любого термостата лежит клапан, изготовленный из термочувствительного материала, а также корпус, полностью герметичный. Если на вашем автомобиле установлен инжектор, то термостат ВАЗ 2110 будет разборным. В случае с карбюраторной системой питания, его конструкция неразборная.

Если принять во внимание цену различных конструкций, то намного лучше использовать именно первый вариант, такой, который используется на инжекторных двигателях. Правда, весь в сборе элемент имеет достаточно высокую стоимость. Но при поломке не нужно менять его целиком, достаточно установить новый термочувствительный элемент, который расположен внутри корпуса. Сам же корпус менять не нужно.

Снятие термостата ВАЗ 2110

При демонтаже термостата необходимо выдержать некоторое время, чтобы двигатель полностью остыл. В противном случае можно получить травмы. Затем полностью сливается жидкость из системы охлаждения. Для этого предусмотрено два сливных отверстия, которые находятся на радиаторе блоке двигателя. Независимо от того, какой тип именно у вас на автомобиле установлен, эти сливные отверстия будут присутствовать.

На радиаторе заглушка выкручивается руками. Бронзовая заглушка, которая находится в блоке двигателя между третьим и четвертым цилиндром, выкручивается ключом на «13». Чтобы жидкость начала сливаться, необходимо выкручивать пробку на расширительном баке. Чтобы демонтировать термостат старого образца, необходимо при помощи отвертки или ключа на «8» (иногда «6») провести ослабление хомутов. После этого снимаете термостат.

Если у вас на автомобиле установлен термостат нового образца, то потребуется провести те же самые операции по сливу жидкости. Как правило, после демонтажа обнаруживается, что прокладка под ним разрушилась. Если это случилось, то в обязательном порядке установите новую. Если у вас имеется паранит, то можно даже вырезать прокладку из него.

Чтобы улучшить герметичность, вам потребуется зачистить и обезжирить все места, которые прилегают друг другу. А также рекомендуется наносить на паронитовых прокладку тонкий слой силиконового герметика. Но запомните, если вы его наносите, то затяжку резьбовых соединений проводить только минут через 15-30. Жидкость в систему охлаждения залить можно будет примерно через час.

Поломки термостата

Как любое другое устройство, на автомобиле ВАЗ 2110 термостат имеет свои признаки неисправности. В частности, если он выходит из строя, так значительно повышается рабочая температура двигателя. Обратите внимание на то, что на автомобилях ВАЗ после поломки термочувствительного элемента клапан переходит в положение, при котором жидкость циркулирует по меньшему кругу.

Другими словами, она не поступает в радиатор. Если это случилось летом, то ничего приятного в такой поломке вы не увидите. Самый эффективный способ слегка остудить двигатель – это открыть печку и включить вентилятор обдува на максимальную скорость.

Причем двигатель будет перегреваться не только во время движения по населенному пункту с малыми скоростями, но также при езде на более высоких скоростях, когда, казалось бы, обдув всего подкапотного пространства происходит в усиленном режиме.

Но если у вас появились такие симптомы на автомобиле ВАЗ 2110, термостат обвинять сразу же не стоит. Вполне возможно, что вы перепутали поломку датчика включения вентилятора и непосредственно термостата. На инжекторных автомобилях измеряется температура в корпусе термостата (на фото видно расположение датчика температуры).

Читать еще:  Как собрать салон ваз 2114

На электронный блок управления, а также на прибор в панели перед водителем, поступает сигнал именно с него. Если на автомобиле происходит управление работой вентилятором через электронный блок управления, то работает вышеописанная схема. Но на старых автомобилях ВАЗ 2110 и подобных, используется второй датчик, который работает только лишь с вентилятором.

Находится он в корпусе радиатора охлаждения. Как правило, он включен в минусовую цепь питания без каких-либо устройств коммутации, например, электромагнитного реле. Вследствие этого происходит обгорание контактов внутри датчика и преждевременный выход его из строя.

Как заменить термостат на ВАЗ 2110 инжектор

Для чего нужно это устройство? Оно способствует тому, что двигатель сможет нагреться в кратчайшие сроки или же наоборот, практически не греться. Термостат оборудован клапаном, внутри которого есть специальное вещество. Оно в свою очередь влияет на то, что термостат на ВАЗ 2110 16 клапанов сам решает, когда следует открыться, а когда наоборот.

Известно, что во время работы мотора, авто способно довольно быстро нагреться до 80 градусов. После этой отметки скорость нагревания уменьшается, а после 94 градусов машина перестает греться при условии, что автомобиль не находится в многокилометровой пробке.

Почему же так происходит?

Жидкость, содержащаяся в клапане, оказывает охлаждающий эффект. При 80 градусах она двигается по большому кругу, после 94 градусов она опять-таки перемещается только уже по малому и циркуляция ее практически останавливается. Соответственно автомобиль практически не нагревается.

Где располагается термостат ВАЗ 2110

Его можно найти чуть ниже корпуса воздушного фильтра. Чтобы увидеть термостат ВАЗ 2110, нужно заглянуть в подкапотное пространство и найти корпус воздухофильтра. После этого стоит заглянуть так сказать под этот корпус и можно будет увидеть искомый термостат, точнее его крышку. Само устройство спрятано под нею.

Когда нужно задуматься о замене

Если устройство перестало открывать клапан, выпускающий охлаждающую жидкость на большой круг, или же клапан по-просту заклинился и не закрывается самостоятельно, то необходимо задуматься о замене термостата «Гранта» на ВАЗ 2110. Если вовремя не заменить устройство, могут произойти негативные последствия.

Если жидкость не сможет циркулировать по большому кругу, произойдет перегрев автомобиля. Этого нельзя допускать и по возможности следует заменить термостат от «Гранты» ВАЗ 2110 инжектор 16 клапанов как можно более скорее. Перегрев может привести к тому, что прогорит прокладка ГБЦ. Более того, повысится само трение автомобиля.

Если же заклинит клапан в открытом положении, что бывает крайне редко, то мотор не сможет нагреваться. Также желательна замена устройства.

Как узнать в каком состоянии находится термостат: рабочем или нет

Чтобы проверить термостат на ВАЗ 2110 не обязательно его снимать с машины. Можно просто завести авто и прогреть его до рабочей температуры. После прогревания выйти из салона, открыть капот и посмотреть в подкапотное пространство. Там нужно будет найти нижний патрубок, идущий от самого термостата. Эту деталь необходимо хорошо прощупать. Если она в самом начале слегка теплая, а по мере нагрева мотора постепенно нагревается, значит термостат работает как положено. Если же нижний патрубок остается холодным, то термостат необходимо менять.

Для проверки работоспособности термостата ВАЗ 2110 8 клапанов инжектор его можно разобрать и вынуть термоэлемент. Он как раз и отвечает за работу охладителя. Его необходимо проверить. Для этого нужно взять горячую воду и опустить в нее этот элемент. В воду необходимо будет поместить и градусник, и наблюдать как изменяется температура. За самим прибором также нужно будет следить.

Воду нужно будет подогревать. Как только она достигнет 90 градусов, шток термоэлемента должен будет выдвинуться. Если этого нет, то данная деталь нуждается в замене. К слову, в большинстве ситуаций в ВАЗ 2110 не нужно полностью менять термостат. Это довольно дорого и, как правило, нужно лишь тогда, когда есть видимые повреждения.

Когда возникает необходимость в замене термостата от «Гранты» на ВАЗ 2110 инжектор 8 клапанов автовладельцы вынуждены покупать новое устройство. Тут также стоит быть внимательным. Перед покупкой желательно проверить устройство. Для этого следует сильно подуть в штуцер. Если не заметно, что где-либо проходит воздух, то малый контур препятствует его прохождению. Это значит, что такую деталь не стоит покупать. Сколько стоит термостат на ВАЗ 2110? Невозможно однозначно ответить на этот вопрос, так как цена зависит от того новый ли это агрегат или б/у.

Какие инструменты понадобятся для замены термостата

Для выполнения таких работ необходимо подготовить всего 2 инструмента: шестигранник на 5 и отвертку.

Пошаговый процесс замены термостата в ВАЗ 2110 инжектор 8 клапанов

Первое, о чем следует знать: замена детали производится лишь тогда, когда двигатель находится в холодном состоянии. Если термостат заменять тогда, когда мотор горячий, можно получить сильный ожог. Поэтому стоит соблюдать меры безопасности.

Как заменить термостат на ВАЗ 2110 своими руками:

  1. Слить из двигателя всю охлаждающую жидкость. Это важно для успешной замены термостата.
  2. Снять корпус воздушного фильтра.

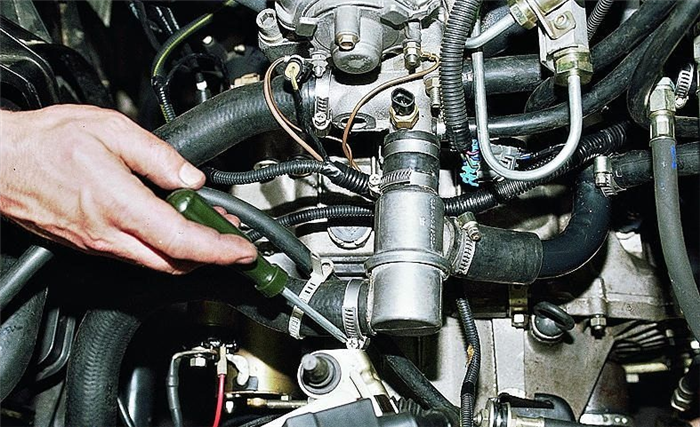

  3. Взять заранее подготовленные инструменты и ослабить хомуты двух шлангов: насоса охлаждающей жидкости и радиатора. Шланги отсоединить.
  4. Теперь понадобится шестигранник. Им нужно будет отвернуть 3 крепящих крышку термостата болта и аккуратно снять. Под крышкой обнаружится само устройство, которое необходимо заменить.
  5. На самой крышке также находится уплотнительное кольцо. Оно может быть сильно обжатым или на нем появятся трещины, или какие-либо другие повреждения. В таком случае следует произвести замену и самого кольца.
Читать еще:  Ваз 2110 16 кл троит

Как установить термостат:

Нужно провести все те же самые действия, которые осуществлялись для снятия устройства, только порядок их должен быть обратным.

Если необходима полная замена термостата ВАЗ 2110, то нужно снять тот, который перестал работать нормально и заменить его на новый агрегат. После этого систему охлаждения нужно заполнить антифризом. Его заливают через расширительный бачок. Можно использовать и новую жидкость, или уже профильтрованную.

Чтобы устранить возможные воздушные пробки, автомобиль следует завести и дать ему поработать некоторое время на холостом ходу. Автомобиль должен прогреться. Так можно устранить все воздушные пробки.

В конце стоит проверить: не появились ли подтекания, находится ли охлаждающая жидкость на нормальном уровне.

Самостоятельно дорабатываем термостат ВАЗ 2110 или ставим замену

Многие владельцы ВАЗ 2110 недовольны работой печки своего автомобиля. Вот, казалось бы, уже утеплили салон, холодный воздух извне не поступает, печка как будто работает, а в салоне все равно холодно.

Поэтому авто умельцы приходят к заключению, что родная печка, может, и ничего, а вот доработка термостата на ВАЗ 2110 будет совсем не лишней. Поэтому кто-то, купив новый термостат, еще до установки его на автомашину производит доработку: на 5-дырочном переделывают контур, делая его 6-дырочным.

Заводской термостат

Другие же считают, что достаточно сузить байпас канала. Третьи – что значительно лучше поставить термостат от Гранты, поскольку в нем полностью перекрывается большой круг охлаждающей жидкости и, соответственно, отопитель значительно быстрее начинает подавать горячий воздух в салон.

Рассмотрим все варианты, но вначале нужно проверить, виновен ли термостат в том, что тепла в салоне явно не хватает.

Неисправность?

  1. Индикатор температуры уже зашел за красную метку, а радиатор отопителя холодный на ощупь. Вполне возможно, что термостат заклинило, пластина клапана «залипла»;
  2. Вы запускаете двигатель, радиатор печки тут же становится теплым, как и корпус термостата, а салон греется медленно. Нужно проверить, не попал ли в него посторонний предмет.

Доработка термостата

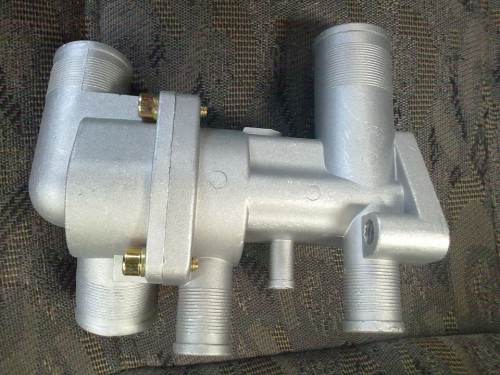

На ВАЗ 2110 вполне возможна доработка термостата путем добавления еще одной дырочки в 5-дырочное устройство. Зачем это нужно и что дает?

  • В машинах, в частности на ВАЗ 2110 инжектор, с появлением шестого штуцера становится теплее из-за того, что уменьшается байпас канал. Для справки: байпасом называется насос для циркуляции жидкости в параллельно установленном трубопроводе;
  • Для работы печки необходимо, чтобы охлаждающая жидкость циркулировала по малому кругу. Происходит это через байпас канал. Чем меньше его диаметр, тем больше жидкости будет протекать через печку;
  • Дополнительный штуцер, как правило, избавляет тройник обратки отопителя от протечек, поскольку такие неисправности не редкость на «десятках».

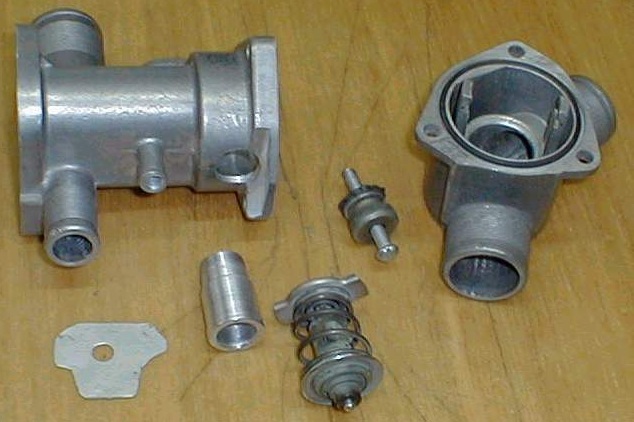

В корпусе ТС (термостата) просверливают дополнительное отверстие 8 мм. Устанавливают дополнительный патрубок параллельно такому же, идущему на печку. Он нужен для того, чтобы «отработанная» жидкость из отопителя попадала в полость термостата, и не было переохлаждения двигателя.

Еще нужна дроссельная шайба – чтобы усилить ток жидкости через печку, если малый круг открыт, и регулировочный болт, упирающийся в ножку элемента, чтобы снаружи регулировать температуру открытия ТС.

Кстати, таким образом доработав, можно превратить карбюраторный ТС 82, просверлив и нарезав резьбу, в подходящий для ВАЗ 2110 инжектор.

Сужение байпас канала

Если вы решите, что необходима регулировка именно байпас канала на ВАЗ 2110, то у 6-дырочного термостата проблем возникнуть не должно. А вот у 5-дырочного могут возникнуть неисправности, связанные с тем, что не будет омываться холодный патрубок печки (выходной). Поэтому подумайте, нужна ли вам такая доработка, может, лучше сразу поставить термостат от Гранты или шести дырочный.

Чтобы уменьшить байпас, нужно произвести такие действия:

  1. Из листового алюминия выпилить пластинку, чтобы она точно ложилась внутрь ТС;
  2. Пластинку закрепить заклепкой или холодной сваркой, но так, чтобы крепление не мешало протеканию охлаждающей жидкости по малому кругу;
  3. В этой пластинке нужно просверлить новое отверстие 5 или 6 мм (вместо 8мм штатного);
  4. Кроме вышеописанных действий, на 6-ти дырочном ТС обратка печки подключается на термостат.

После такой доработки вы заметите, что салон будет прогреваться лучше и быстрее, но несколько замедлится прогревание двигателя.

Установка доработанного ТС

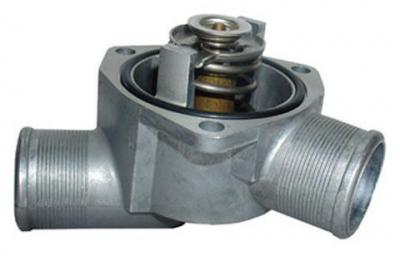

На ВАЗ 2110 можно без труда установить более совершенный термостат от Гранты 2190. Но все же следует немного знать об устройстве системы отопления/охлаждения в Гранте. Ее схему можно без особого труда реализовать на «десятке».

  • Оригинальный ТС Гранты 2190 от BEHR;
  • Нижний патрубок радиатора от Гранты, но подойдут и верхний 21214, либо просто подобранный по размеру;
  • Тройник от ВАЗ 2110 для системы охлаждения;
  • Шпильки на 8 мм по длине – как от постели распредвала;
  • Прямой длинный патрубок печки от «десятки»;
  • Прокладка для термостата.

Действуем по такому плану:

  1. Нижний радиаторный патрубок меняем на тот, что от Гранты (или аналогичный). Можно оставить и родной, но соединить его с подходящим по диаметру под прямым углом с помощью куска трубы. Однако помним – чем больше соединений, тем больше возможностей для протечек;
  2. Заводим патрубок расширительного бачка через тройник ВАЗ 2110: один конец – на слив с радиатора печки, другой – на подводящую трубу;
  3. Сливаем охлаждающую жидкость;
  4. Меняем шпильки на более длинные, и ставим термостат Гранты;
  5. Перекручиваем датчик температуры.
Читать еще:  Рулевая рейка ваз 2110 на ваз 2109

Далее следует проверка на работоспособность доработанной системы обогрева. Обычно ТС Гранты более стабилен, обеспечивает более быстрый прогрев воздуха в салоне, не подвержен скачкам температуры.

ВАЗ-2110: замена термостата и термоэлемента

Термостат – элемент системы охлаждения двигателя, предназначенный для регулирования направления потока охлаждающей жидкости (ОЖ). Это механическое устройство реагирует на температуру ОЖ и направляет ее либо в обход радиатора, либо через радиатор. Это необходимо для того, чтобы холодный двигатель после запуска быстрее нагревался.

При неисправности термостата тепловой режим силового агрегата нарушается, приводя к его перегреву или медленному прогреву. И если в последнем случае неисправность не сулит серьезных проблем, то перегрев силового агрегата автомобиля может полностью вывести его из строя.

В этой статье мы поговорим о том, как осуществляется замена термостата ВАЗ-2110, оборудованного инжекторным двигателем. Но перед этим давайте разберемся, что собой представляет это устройство, а также как определить его неисправность.

Конструкция термостата

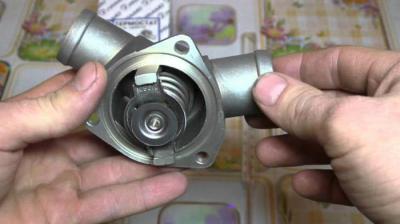

Конструктивно термостат «десятки» состоит из алюминиевого корпуса с патрубками для подключения шлангов и рабочего механизма (термоэлемента), находящегося внутри. Последний представляет собой латунный или медный цилиндр, заполненный воском со встроенным толкателем – штырем, на конце которого расположен клапан.

При нагреве охлаждающей жидкости до определенной температуры (80-82 о С) воск плавится и расширяется, толкая этот штырь, который, в свою очередь, двигает клапан, открывая его. При охлаждении воск застывает и уменьшается в размерах, а пружина клапана возвращает его обратно в закрытое положение.

Признаки неисправного термостата

Если двигатель вашего автомобиля прогревается до рабочей температуры более семи минут — это верный признак того, что клапан термостата заклинило в открытом положении. В этом случае ОЖ будет постоянно двигаться по большому кругу. При такой неисправности в зимнее время мотор может не прогреваться даже до 80 градусов.

Если же, наоборот, двигатель греется очень быстро, и имеет место постоянный перегрев, определить который можно по показаниям температурного датчика и частому включению вентилятора радиатора, — это верный признак того, что клапан не открывается и не пускает ОЖ в радиатор для охлаждения.

Как определить неисправность

Определить, нужна ли замена термостата ВАЗ-2110, можно самостоятельно.

Для этого запустите и прогрейте мотор машины до рабочей температуры на холостом ходу. Далее в моторном отсеке найдите патрубки радиатора. Дотроньтесь до них. Если устройство рабочее, они оба должны быть горячими. Это свидетельство того, что ОЖ свободно циркулирует в системе.

Если один из них окажется холодным, значит, клапан не открылся, термостат не сработал. Но это еще не означает, что его нужно сразу менять. Для ВАЗ-2110 замена термостата потребуется лишь в том случае, если вся его конструкция окажется непригодной для дальнейшей работы. В других случаях можно обойтись его ремонтом.

Нерабочий термостат ВАЗ-2110 (инжектор): замена или ремонт

Не стоит спешить с покупкой всего устройства в сборе. В автомобилях ВАЗ-2110 замена термостата может быть осуществлена как полностью, так и частично. В последнем случае меняется только нерабочий термоэлемент, а корпус остается старый. Естественно, если его внутренняя поверхность не имеет следов коррозии или накипи, а снаружи нет трещин и сколов. Замена термоэлемента термостата ВАЗ-2110 производится после демонтажа всего узла и его диагностики.

Демонтируем термостат

Чтобы снять устройство, нужно полностью или частично слить ОЖ. После этого необходимо демонтировать корпус воздушного фильтра и отсоединить шланги от патрубков термостата. Далее следует выкрутить три болта, которыми корпус устройства крепится к головке блока цилиндров.

Когда узел будет демонтирован, открутите винты крепления крышки термостата, и извлеките термоэлемент.

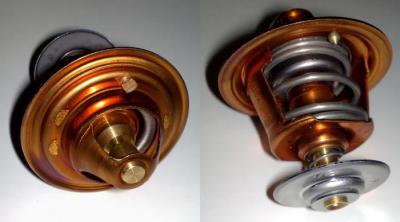

Проверяем термоэлемент

Для проверки нам потребуется емкость с чистой водой, термометр для жидкости и газовая (электрическая) плита или кипятильник. Чтобы проверить термоэлемент на работоспособность, опустите его в емкость с холодной водой и начните ее нагревать. При нагреве жидкости до 80,5-82 о С у исправного устройства толкатель должен выдвинуться вперед. Если этого не произошло, то для вашего ВАЗ-2110 замена термостата является необходимостью.

Дополнительно осмотрите корпус устройства и его патрубки. Если с ними все в порядке, можно обойтись только покупкой термоэлемента.

ВАЗ-2110: замена термостата

Купив новый элемент, не забудьте проверить его исправность описанным выше методом. Убедившись в работоспособности, установите его в корпус и прикрутите крышку. Теперь термостат в сборе можно устанавливать обратно.

Для этого закрепите его тремя болтами на головке блока цилиндров. Подсоедините патрубки системы охлаждения и залейте в бачок тосол или антифриз до необходимого уровня.

Запустите двигатель и прогрейте его. Проверьте работу термостата, дотронувшись до патрубков радиатора. Если они оба горячие, устройство работает нормально, и мы не зря потрудились.
