Электрозамок двери ваз 2114

Установка электроприводов замков дверей Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2

На автомобилях семейства «Самара», заводом-изготовителем может быть установлена система блокировки замков дверей. Она одновременно блокирует замки всех дверей при запирании ключом замка левой передней двери, а также при нажатии на кнопку блокировки замка левой передней двери. Таким образом, эта система блокировки представляет собой так называемый «центральный замок», который в заводском исполнении не позволяет отпирать и запирать двери автомобиля дистанционно. Возможности электронных систем сигнализации позволяют дистанционно управлять блокировкой замков дверей и, если вы собираетесь устанавливать на свой автомобиль одну из таких систем, эту функцию можно реализовать.

Если на вашей машине нет заводской системы блокировки замков (это наиболее распространенный вариант комплектации), то в дополнение к сигнализации придется установить электроприводы замков. Электропривод замка представляет собой моторедуктор, объединяющий в себе электродвигатель постоянного тока с возбуждением от постоянных магнитов и редуктор с зацеплением типа шестерня-рейка.

Моторедукторы устанавливаются в дверях автомобиля, позволяя реализовать такую удобную сервисную функцию автомобильной охранной сигнализации, как открытие замков дверей при снятии автомобиля с охраны простым нажатием кнопки брелка без применения ключа. Возможность отпирания дверей ключом после этого можно вообще исключить.

Моторедуктор, как правило, продается вместе с комплектом деталей, необходимых для его установки.

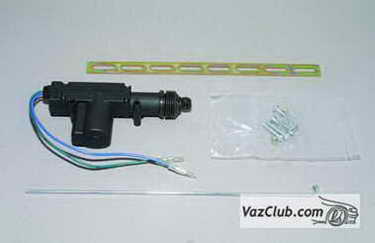

В комплект входят: монтажная пластина, набор крепежных деталей и муфта (для соединения тяги моторедуктора с тягой замка), а также тяга моторедуктора. Этой тягой моторедуктор соединяется при установке с тягой внутреннего замка двери.

Отсоединяем клемму «минусового» провода от вывода аккумуляторной батареи.

На проводах моторедуктора уже установлены наконечники.

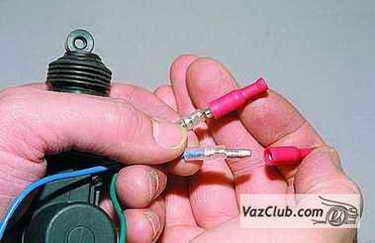

Для подключения моторедуктора устанавливаем ответные наконечники на провода, связанные с центральным блоком системы сигнализации.

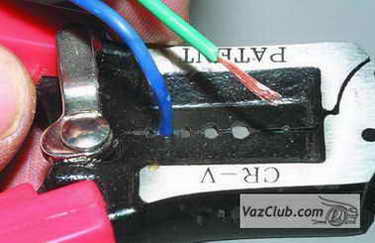

Специальными пассатижами снимаем изоляцию с проводов.

Участок провода, зачищенный от изоляции, должен быть такой длины, чтобы его можно было надежно зафиксировать в наконечнике.

Для того чтобы было легче вставить провод в наконечник, его жилы рекомендуется скрутить в плотный жгут.

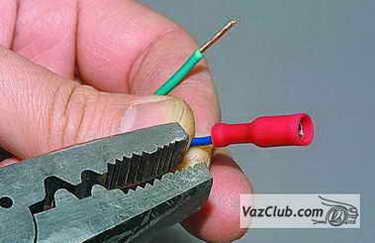

Вставляем провод в наконечник и обжимаем специальными пассатижами.

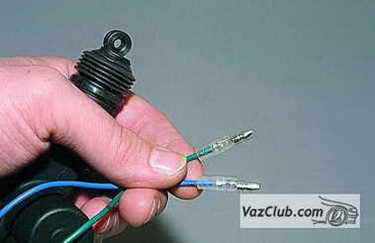

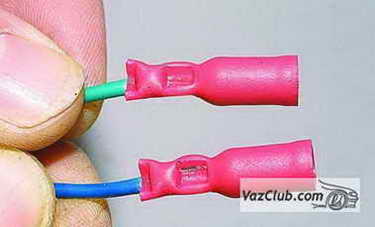

Так выглядят установленные наконечники.

В двери прокладываем провода замка аналогично тому, как прокладываются провода к переднему динамику (см. Передние динамики системы звуковоспроизведения) и подсоединяем их в соответствии со схемой системы сигнализации.

Отсоединяем от внутреннего замка тяги.

Отворачиваем винты крепления наружного замка двери ваз 2113 (см. Наружные замки дверей усовершенствованной конструкции).

Сняв наружный замок,…

…вынимаем внутренний замок из двери.

В свободное отверстие рычага внутреннего замка вставляем пластмассовую втулку.

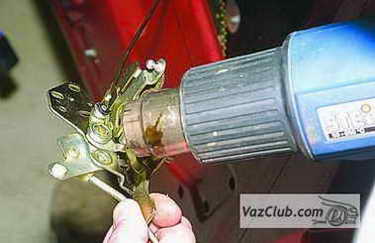

…и слегка оплавляем ее концы тепловым пистолетом,…

…чтобы получилась пустотелая пластмассовая заклепка, которая не даст контактировать стальным тяге моторедуктора и рычагу и поможет избавиться от характерного лязганья при открывании замка и вибрации во время движения автомобиля ваз 2114.

Внутренний замок фиксируется в верхнем или нижнем положении с помощью пружины, увеличивающей усилие срабатывания замка.

В нашем случае фиксацию обеспечит трение в электроприводе.

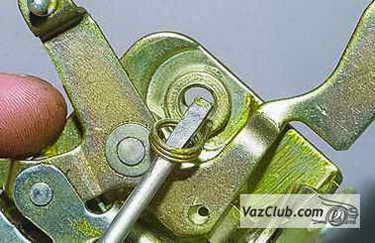

Поэтому поддев отверткой, извлекаем пружину.

Укорачиваем и изгибаем тягу, входящую в комплект электропривода.

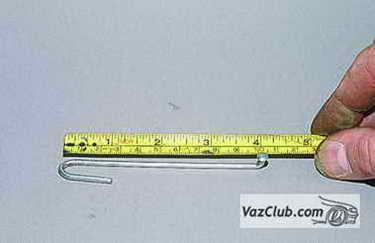

Длина тяги составляет 102 мм.

Надеваем на конец тяги шайбу…

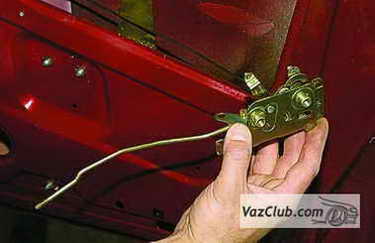

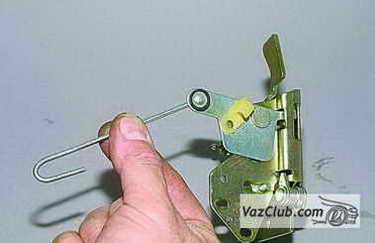

…и вставляем тягу в замок, как показано на фото.

Устанавливаем на место внутренний замок и подсоединяем к нему все тяги. Подсоединяем провода питания к электроприводу.

На изогнутый конец тяги надеваем ушко рейки электропривода.

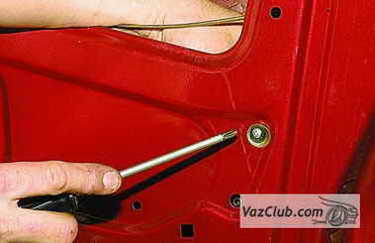

Крепим электропривод саморезами через шайбы большого диаметра к внутренней панели двери через стандартные отверстия, предусмотренные именно для этой цели.

Подсоединив клемму «минусового» провода к выводу аккумуляторной батареи ваз 2115, проверяем работу электропривода.

Замена замка двери ВАЗ 2114

Поломка двери, в частности её замков, вызывает не только дискомфорт у автомобилиста, но и ставит под вопрос сохранность личных вещей, поэтому замена замка двери ВАЗ 2114 не та процедура, которую стоит откладывать. Так как качество производства и состав металла отечественных дверных замков оставляет желать лучшего, то их поломки и отказы происходят довольно часто.

Неприятность может поджидать водителя в любой момент, когда водительская дверь «вдруг» отказывается открываться и приходится выбираться через пассажирскую. Гораздо хуже ситуация, когда при поломке замка, дверь остаётся открытой и машина остаётся «беззащитной».

Распространенные причины поломок дверных замков ВАЗ 2114

  1. Блокировка кнопкой замка двери не происходит и/или замок не запирается ключом. Данная поломка характерна, когда блокируется верхний конец рычага наружного привода, например, о буртик ручки.
  2. Невозможно открыть двери наружной ручкой. Происходит, в результате увеличения зазора буртика между наружной ручкой двери и рычагом в приводе замка.
  3. Произошел разлом пружины центрального замка или рычага наружного привода, вследствие чего дверь не закрывается.
  4. При закрывании двери зуб рычага не входит в сцепление с храповым механизмом, такое происходит из-за ослабления заклёпок оси рычага.
  5. Запирание двери не происходит по причине заклинивания рычага замка или запрессовки смазки и пыли в замке.
  6. Не открывается полностью дверь внутренней ручкой. Сбилось положение рычага внутреннего замка двери, как следствие рычаг привода не совершает полный ход.

Советы по замене и регулировке замка двери ВАЗ 2114

При замене замка двери следует учитывать, что принципиальных отличий в устройстве замков передних и задних дверей нет. Главное отличие передних дверных замков от задних в том, что в конструкции предусмотрено дополнительная тяга для присоединения цилиндров выключателей дверных замков (личинок). Соответственно, отличаются и дверные ручки, так как в передних наружных ручках предусмотрено отверстие для личинки.

Чтобы произвести правильную регулировку замков дверей необходимо:

  1. Ослабить болты крепления фиксатора двери.
  2. Рекомендуется простым карандашом обрисовать контуры фиксатора на стойке кузова.
  3. Если дверь захлопывается слишком туго, необходимо произвести сдвиг фиксатора наружу. Если дверь закрывается неплотно, то фиксатор необходимо сместить внутрь.
  4. Соответственно необходимо отрегулировать фиксатор по вертикале, если дверь опускается, необходимо сместить фиксатор вверх, если приподымается, то вниз.
Читать еще:  Как поменять салонный фильтр ваз 2114 видео

Для выполнения замены дверных замков необходим такой инструмент:

  • трещотка и удлинитель;
  • головка «на 8»;
  • проникающая смазка WD-40;
  • отвертка плоская и крестообразная;
  • новые замки для двери.

Замок внутренний для задней двери ВАЗ 2109-15: правый — 21090620501210, левый — 21090620501310, c ценой в 200 рублей. Замок внутренний для передней двери ВАЗ 2109-15: правый — 21080610501210, левый — 21080610501310, цена в 260 рублей.

Стоимость указана на лето 2017 года по Москве и области.

Отжимаем фиксаторы крепления облицовки внутренней ручки замка к панели двери и снимаем облицовку.

Замена всех замков двери, тяг и личинки на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!
Дверь – она состоит из личинки, из тяги, из наружного замка, внутреннего замка и т.д., благодаря которым дверь у автомобиля и удерживается при этом на ходу не давая ей открыться, со временем замки или сама личинка приходит в негодность и при вставлении ключа в личинку, проворачивая его в ней дверь может не открыться или же не закрыться, это и будет говорить о том что либо личинка, либо тяга, либо внутренний замок пришёл в негодность и их пора менять, делается это не очень то и сложно и справиться с этим может даже обычный автолюбитель если будет всё делать аккуратно и соблюдать инструкцию которую мы описали в этой статье.

Примечание!
Чтобы произвести замену замка на двери автомобиля, из инструментов вам понадобиться взять: Ударно-поворотную отвёртку, а так же обычную отвёртку, консистентная смазка ещё понадобиться, ну и сами новые детали!

Краткое содержание:

Где находятся все замки двери, тяги и личинка?
Как вы уже поняли замков всего два, один из них внутренний который находиться внутри двери и его скрывает обшивка, а другой наружный, его вы видите постоянно когда открываете дверь и для наглядности на фото ниже он ещё стрелкой указан, кроме этого ещё и личинка присутствует благодаря которой и происходит открывание внутреннего замка и ещё тяга присутствует которая идёт от личинки к данному замку, кстати если тяга вдруг с личинки соскочит то дверь вы уже не откроете и поэтому придётся снимать обшивку с той двери на которой личинка неисправна или либо же менять её на новую (Если старая деформирована) или же либо просто тягу на личинку одеть как она была одета до этого (Делается это при помощи рук) и всё у вас снова станет работать.

Когда нужно менять все замки двери, тяги и личинку?
Если что то из перечисленного в самом вопросе придёт в негодность, то дверь у вас либо перестанет открываться (Это может из-за неисправности замков быть), либо она будет открываться но вставляя ключ в личинку, автомобиль вы уже сможете закрыть и открыть тоже (Это либо тяга соскочила с личинки, либо же сама личинка износилась), ещё может быть такое что ключ просто не проворачивается (В этом однозначно виновата сама личинка замка и она подлежит замене).

Как заменить все замки двери, тяги и личинку на ВАЗ 2113-ВАЗ 2115?

Снятие:
1) Сперва начнём с самого главного, без этого вы не то чтобы замки заменить не сможете, а вообще к операции не сможете приступить потому что все работы по замене всех вещёй которые перечислены в заголовке, производятся при снятой с двери обшивки, она снимается достаточно легко и более подробно о том как это сделать если вы ещё не знаете, читайте в статье: «Замена двери на ВАЗ» в пунктах 1-8, а после того как обшивка будет снята, приступайте к снятию, сразу отметим пару фактов, чтобы заменить личинку обязательно тяги от неё нужно будет отсоединить, но чтобы заменить тяги, ничего уже снимать и отсоединять не нужно, тоже самое с замками дверей, от них тоже тяги нужно будет отсоединить и только после этого откручивать винты которые замки крепят, поэтому в начале с самих тяг начнём и объясним как они снимаются, во-первых начать отсоединять их можно абсолютно с любой стороны и с любого места, к примеру начните отсоединять тягу сперва от внутреннего замка как это показано на фото 1 и 2 (На фото 1 показано отсоединение отвёрткой стопорной шайбы которая тягу удерживает, а уже на фото 2 показано отсоединение от внутреннего замка самой тяги), затем воспользовавшись отвёрткой и руками другие тяги отсоедините и продолжайте всю операцию до того, пока тяги с обоих сторон не будут отсоединены, как только они с обоих сторон отсоединены, полностью снимите их с автомобиля (Тяг в автомобиле несколько и каждые идут на замки и ещё на личинку даже идёт тяга, отсоединяются они как вы уже поняли при помощи отвёртки и рук, в начале просто все стопорные шайбы или же пластмассовые фиксаторы отсоедините и рукой потянув за тягу, отсоедините её от замка или же от личинки и т.д., но не всегда с помощью фиксаторов тяга крепиться, иногда она зацеплена одним концом за что то, в этом случае так же отвёрткой её конец отсоедините и после чего снимите полностью саму тягу), таким образом все тяги и снимите с автомобиля.

2) После того как тяги сняты или отсоединены от тех вещей которые вы собираетесь заменять, приступайте к снятию самих этих вещей, для начала разберём снятие обоих замков двери, внутренний замок и наружный снимаются совместно, то есть если вы решите сменить наружный замок то вам и внутренний придётся затронуть (Внутренний замок можно даже и не менять на новый, но просто и с ним повозиться придётся даже если вам только наружный нужно заменить) и наоборот всё так же, для снятия наружного замка вам нужно будет ослабить ударно-поворотной отвёрткой два винта которые его крепят (Заметьте ослабить, больше ударно-поворотная отвёртка ни для чего и не служит, полностью выворачивать винты рекомендуем вам обычной отвёрткой) эти винты ещё стрелками указаны на фото 1, как только винты вывернуты, идите далее и потянув за замок, снимите его с автомобиля (см. фото 2) если вам так же понадобиться заменить и внутренний замок, то в таком случае ручку открывания двери снимите (Как это сделать читайте в статье: «Замена стеклоподъёмника на автомобиле», в пунктах всё расписано) и после этого во внутреннюю часть двери залезьте и отсоедините при помощи отвёртки и рук две тяги (Те тяги которые вам нужно будет отсоединить от внутреннего замка, на фото ниже под цифрой 1 показаны), как только тяги отсоединены, вытащите внутренний замок и как только он будет вынут, приступите к его разборке, для этого отсоедините от него стопорную шайбу с помощью отвёртки которая крепит тягу внутреннего привода (см. фото 3, на нём стопорная шайба стрелкой указана) и после чего от замка отсоедините саму тягу (см. фото 4), почти таким же образом отсоедините другую тягу, она крепиться к внутреннему замку за счёт пластмассового фиксатора, его вам нужно будет просто отодвинуть и тягу после чего можно спокойно отсоединить от замка, более подробно на видео-ролике смотрите в конце статьи.

Читать еще:  Проверка дпдз ваз мультиметром

3) Теперь о том как снять личинку с наружной ручки поговорим, она вставлена в саму ручку и для того чтобы её снять, придётся ручку снять сперва с двери ну а потом уже личинку извлекать, делается это всё следующим образом, от наружной ручки во внутренней части двери отсоединяются обе тяги (см. фото 1) и после того как тяги отсоединены, отверните две гайки которые ручку крепят к двери (см. фото 2) и потянув рукой за ручку, снимите её полностью с автомобиля, после того как ручка снята (Она кстати с тягами снимется), берите в руки шило и с его помощью вытолкните боковой штифт который личинку и поводок личинки удерживает (см. фото 3, поводок указан красной стрелкой, когда штифт его крепления будет вытолкнут, снимите поводок полностью с личинки), затем отвёрткой подденьте пружину которая эту же личинку крепит и снимите её (см. фото 4), ну и в завершение когда поводок и пружина сняты, вставьте ключ в личинку и поверните его, тем самым вы разблокируете механизм и сможете легко потянув за ключ, вынуть личинку из наружной ручки.

Установка:
Устанавливаются все детали на свои места в обратном порядке снятию, но не забывайте с помощью ударно поворотной отвёртки затягивать винты крепления замков до упора, но учтите тот факт, что данной отвёрткой винты нужно только ослаблять и затягивать до упора, поэтому просто использовать её как обычную отвертку (Отвернуть полностью винт, завернуть) мы вам не советуем, потому что она не предназначена для этой цели.

Примечание!
Все детали замков которые трутся, рекомендуем смазать консистентной смазкой благодаря чему они будут защищены у вас от преждевременной коррозии (Если смазка хорошая), да ну и вообще хуже от этого не будет!

Кстати, совсем забыли упомянуть в статье в некоторых случаях бывает ещё что дверь не закрывается при нажатии на кнопку блокировки дверей на сигнализации, в этом причин может быть несколько но одна самая главная причина это выход из строя мото-редуктора двери (Данный мото-редуктор на каждую дверь установлен и благодаря нему двери закрываются без помощи рук), заменяется он полностью и как таковому ремонту не подлежит (Но всё же некоторые люди его на две части разделяют по полам и заменяют дефектные детали, и обратно всё собирают с помощью изоляционной ленты и клея, но это муторно, проще новый сразу поставить да и стоит он не очень то и дорого, главное китайские не берите, просто они бывает даже не подходят), для замены отверните два винта которые его крепят (см. фото 1) и после чего выньте мото-редуктор из двери и отсоедините от него тягу (см. фото 2), после этого разъедините между собой две колодки проводов и два разъёма (Вы их сразу увидите, без их разъединения мото-редуктор не снять с автомобиля), ну и после чего снимите мото-редуктор с двери автомобиля! (Кстати учтите тот факт что возможно тягу придётся от мото-редуктора отсоединять или полностью его снимать, когда такие вещи как замки будете снимать к примеру)!

Дополнительный видео-ролик:
Более подробно и наглядно увидеть процесс замены обоих замков, вы сможете в ролике который размещён чуть ниже, в нём достаточно подробно всё показано и рассказано ко всему этому, но только в ролике используется автомобиль ВАЗ 2110, но вы особого внимания на это не обращайте, потому что замки дверей на автомобилях семейства Самара, Десятка, а так же Самара 2 заменяются идентично и разницы в этом ощутимой практически нет.

Установка бесшумных замков за 20 минут

В современных автомобилях разрабатываются различные дополнительные устройства расширяющие диапазон действия запирающих механизмов. Такие как, центральный замок, позволяющий как одновременно открывать и закрывать все запирающие устройства при повороте ключа в личинке замка водителя, так и закрывать все двери нажатием кнопки внутри салона. Или так называемые «противодетские» замки, когда ребенок не может открыть машину изнутри. На российском рынке к таким новинкам можно отнести бесшумные дверные замки для семейства «Самара» и «Самара 2», к которому относится ВАЗ 2114.

Читать еще:  Сборка ступицы ваз 2121

Установка бесшумных замков на ВАЗ 2114

В штатной комплектации базовые модели ВАЗ 2114 выпускаются с обычными запирающими устройствами, имеющими заводскую маркировку 2108-6105012/13 для передних дверей.

Бесшумные замки ВАЗ 2114

Когда говорят о дверном замке ВАЗ как о чем-то едином целом, то совершают серьезную ошибку. На самом деле, он состоит из нескольких самостоятельных, в конструктивном отношении, деталей, каждая из которых имеет свое функциональное предназначение:

  • Внутренний замок двери ВАЗ 2114. Это основной управляющий механизм.

– В него вставляется личинка, которая является элементом запирающего устройства, имеющая индивидуальные характеристики соответствующие отпирающему ключу владельца автомобиля.

– Он управляется нажатием кнопки на двери автомобиля, через механическую тягу запирая, или открывая замок.

– К нему крепятся тяги механического открывания внутренней или наружной ручкой, а также предусмотрена возможность включения центрального замка с моторедуктором при установке сигнализации.

– Специальным пальцем он управляет наружным запирающим устройством.

  • Наружный замок двери ВАЗ 2114. По каталогам он проходит как фиксатор замка двери. По сути, он является исполнительным механизмом дверного запирающего механизма, который по механическому сигналу закрывает или открывает защелку.
  • Фиксатор замка ВАЗ 2114. Он крепится к кузову автомобиля и удерживает защелку наружного запорного устройства, когда она находится в закрытом состоянии.

Подобная конструкция запирающего механизма и металлические детали, из которых сделаны все его основные части, приводят к тому, что во время закрывания створок слышен достаточно громкий металлический лязг. Основной шум создает дужка, которая в момент закрытия проникает в петлю. До недавнего времени владельцы отечественных машин могли только с завистью смотреть на владельцев иномарок с тихим шелестом закрывающих свои автомобили, да заниматься постоянной регулировкой дверей, чтобы приблизиться к идеалу.

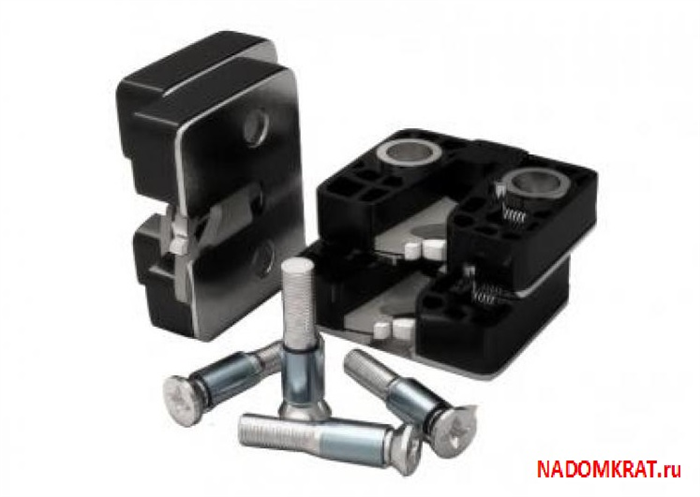

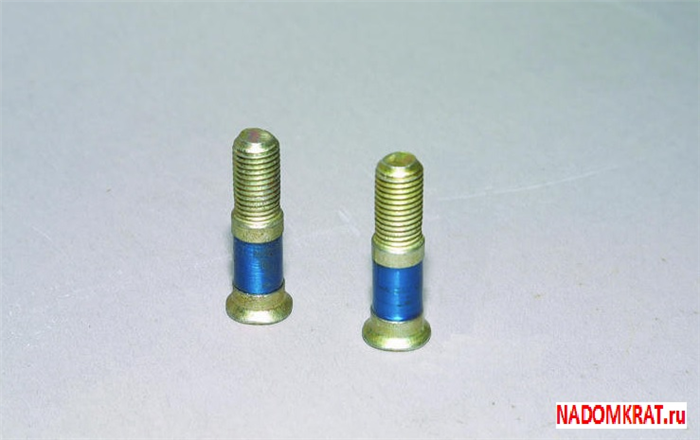

Сейчас в продаже появились отечественные бесшумные замки на ВАЗ 2114. Принцип их действия достаточно прост. Металлическая защелка и палец фиксатора покрываются специальным шумоизоляционным покрытием. Обычно это пластик или каучук. Пластиковое покрытие более износостойкое и соответственно более долговечное. Каучук создает лучшую шумоизоляцию, но быстрее изнашивается. Кроме того части запирающего устройства обрабатывают специальной силиконовой смазкой, которая на морозе не замерзает, сохраняет эластичность и шумоизолирующие свойства.

В общем-то, когда говорят о бесшумных замках, то имеют ввиду наружный запирающий механизм и палец фиксатора. Потому что покрываются шумоизолирующим слоем из пластика или каучука только защелка наружного замка и тот самый палец фиксатора. Цена на бесшумные замки в таком исполнении небольшая — от 230 рублей за штуку и редко когда превышает 1400 рублей за полный комплект.

В магазинах часто предлагают упрощенный вариант бесшумного затвора. В качестве смягчающего устройства предлагается только палец фиксатора покрытый пластиком. Это, конечно, дешевле, но полностью проблемы не решает.

Установить бесшумные замки ВАЗ 2114 достаточно просто. Для этого необходимо:

  1. приготовить комплект облагороженных замков с пальцами фиксаторов, молоток и ударную отвертку;
  2. открыть и зафиксировать нужную дверь;
  3. открутить два болта, удерживающие наружный замок. Для этого приставить ударную отвертку к верхнему болту и нанести два несильных удара. Если болт не отворачивается повторить процедуру.

Внимание! Отворачивать оба болта крепления одновременно нельзя, потому что может упасть внутренний замок двери и тогда придется вскрывать дверцу, а это значительно усложнит весь процесс установки.

Слегка отвернуть верхний болт и подобным образом, с применением ударной отвертки и молотка, вывернуть нижний болт полностью. Повернуть корпус наружного замка на ослабленном верхнем креплении и в освободившееся нижнее отверстие ввернуть болт. Внутренний замок закреплен и верхний болт можно выкрутить;

  • снять корпус наружного запирающего устройства и вместо него установить бесшумный замок, поочередно вкручивая крепления;
  • выкрутить голый палец фиксатора, заменив его на бесшумный.

На замену четырех замков уходит 20 минут рабочего времени.

Как сделать замок своими руками

Самый простой способ сделать бесшумный замок самому — это придумать специальное покрытие для пальца фиксатора на корпусе машины, который является петлей для защелки замка, ведь наибольший шум происходит когда защелка заходит за петлю. Для этого необходимо с полметра термоусадочной трубки, которую можно купить в магазине радиодеталей.

  1. Выкрутить пальцы из тех фиксаторов, которые надо модернизировать.
  2. Нарезать трубку необходимым размером, чтобы свободной осталась резьба для закручивания.
  3. Одеть трубку на палец и нагреть феном или зажигалкой.
  4. Дать возможность трубке остыть и осадиться на пальце, затем одеть еще одну трубку на уже установленную, повторив процедуру нагревания.
  5. После того как трубка осядет, подрезать неровные концы.
  6. Установить улучшенный палец в фиксатор.

Бесшумная петля готова. После того как самодельный палец установлен может возникнуть некоторая проблема с закрыванием двери, все таки трубки нештатной толщины. Тогда встает вопрос — как отрегулировать замки. Это тоже достаточно простая процедура, не требующая особых навыков:

  • крепление на фиксаторе замка, который прикреплен к кузову, слегка ослабляется;
  • фиксатор сдвигается в ту сторону, в которую это необходимо для легкого закрывания двери. Если дверь проседает при закрытии, фиксатор приподнимается. Если, наоборот, дверь упирается и приподнимается, надо слегка опустить фиксатор. Таким же образом его положение можно регулировать, сдвигая фиксатор вперед или назад.


Бесшумные замки — это полезная вещь, сберегающая владельцам машин нервы и увеличивающая ресурс креплений двери. Однако, чтобы они хорошо и долго работали, за ними требуется ухаживать и постоянно следить за правильными регулировками дверей.
