Щелкает реле бензонасоса ваз 2109

Содержание

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

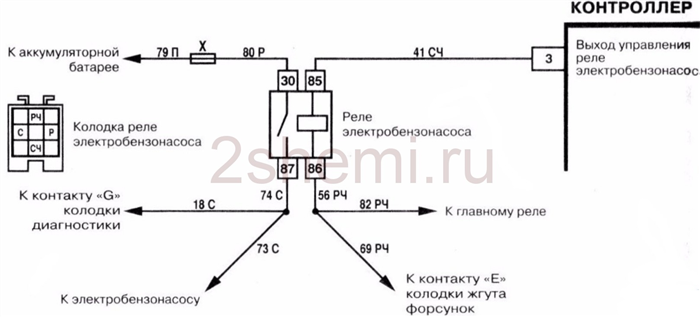

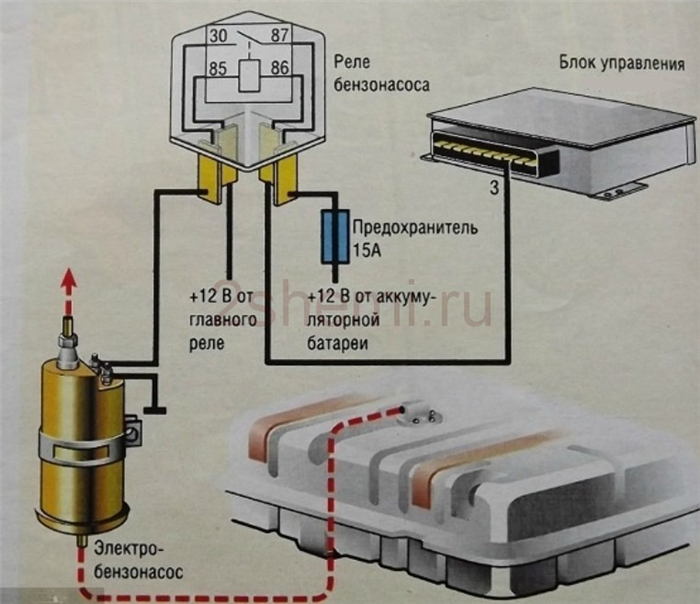

Распиновка и схема бензонасоса с реле ВАЗ

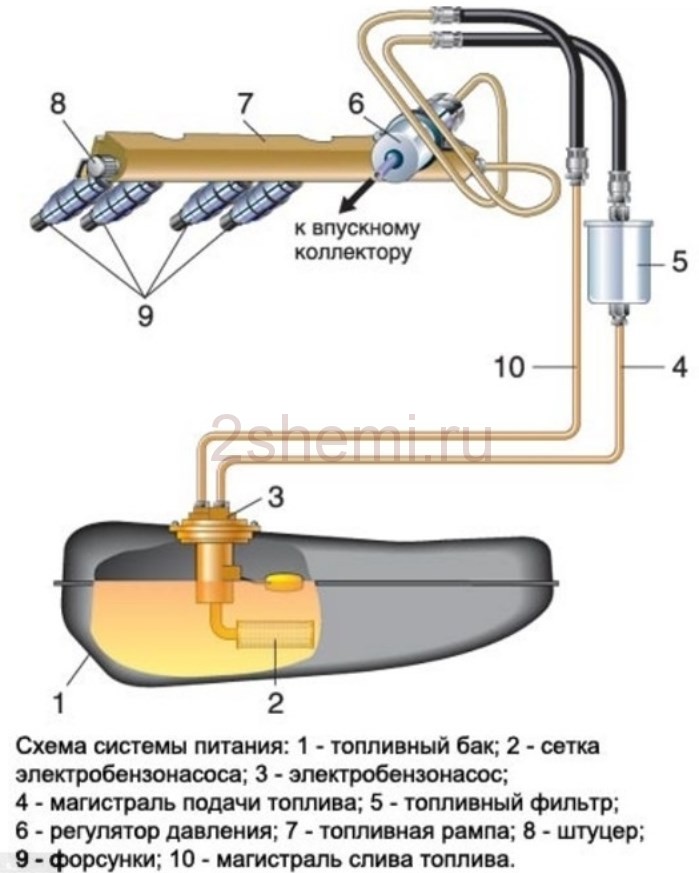

Бензонасос на автомобиле предназначен для подачи топлива в камеру сгорания. Контролируется его работа при помощи реле. На ВАЗ (в зависимости от модели) агрегат для подачи топлива может быть электрическим или механическим — всё зависит от системы подачи топлива. На инжекторном авто бензонасос находится в баке. При включении зажигания напряжение подается на клеммы агрегата и он начинает перекачивать топливо. Если в системе создается нужное давление, то реле отключает автоматически бензонасос — мотор готов к запуску.

Когда включается зажигание – реле создаёт давление в топливных магистралях методом включения бензонасоса (БН) на пару секунд. После этого, БН будет работать либо при прокрутке стартером двигателя, либо при работе двигателя.

Иногда эта система нуждается в ремонте — ничего сложного здесь нет и редакция сайта 2Схемы.ру расскажет, как выполнить его своими руками. Начнём с распиновки БН, далее укажем его на схемах и в конце будет инструкция по замене элементов подачи топлива.

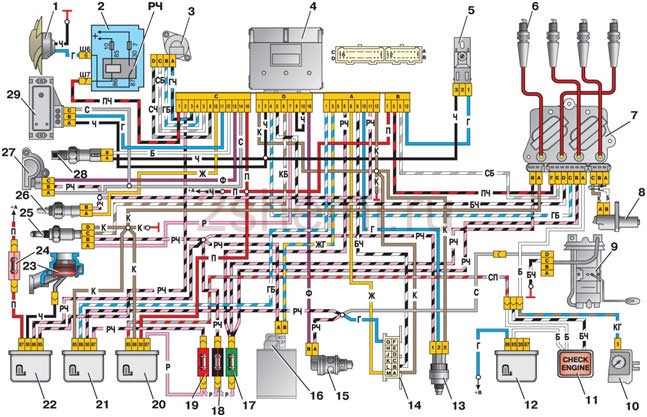

Распиновка бензонасоса ВАЗ 2107

1 – мотор привода вентилятора радиатора; 2 – колодка монтажного блока; 3 — датчик холостого хода; 4 – ЭБУ мотора; 5 – потенциометр; 6 – комплект свечей зажигания; 7 – БУ зажигания; 8 – электронный датчик положения коленвала; 9 – электробензонасос; 10 – показатель количества оборотов; 11 – лампа контроля исправности электронных систем и тормозной системы; 12 – реле управления системы зажигания; 13 – датчик спидометра; 14 – специальный заводской разъем для считывания ошибок при помощи БК; 15 – жгут форсунок; 16 – электроклапан адсорбера; 17, 18, 19,20 – блок предохранителей для ремонта монтажного блока, защищающих цепи системы впрыска; 21 – электронное реле управления бензонасосом; 22 – электронное реле управления системой подогрева выхлопного коллектора; 23 – система подогрева выхлопного коллектора; 24 – плавкий предохранитель, защищающий цепь подогревателя; 25 – электронный датчик воздуха; 26 – датчик контроля температуры ОЖ; 27 – электронный датчик воздушной заслонки; 28 – температурный датчик воздуха; 29 – датчик контроля давления и лампа недостаточного давления масла.

Проверить бензонасос на ВАЗ 2107 можно просто проверив тестером напряжение на колодке его подключения. Наличие напряжения будет говорить о неисправности электромотора. Вместо тестера (мультиметра) для диагностики неисправности можно использовать контрольную лампу.

В отсутствии такового, это можно сделать разъединив колодку подключения топливного насоса и контроля уровня топлива и подав напряжение проводами от аккумулятора, на место подключения серого провода +12 и на место черного — минус. Загудевший насос будет говорить о неисправности предохранителя, цепи питания или ЭБУ.

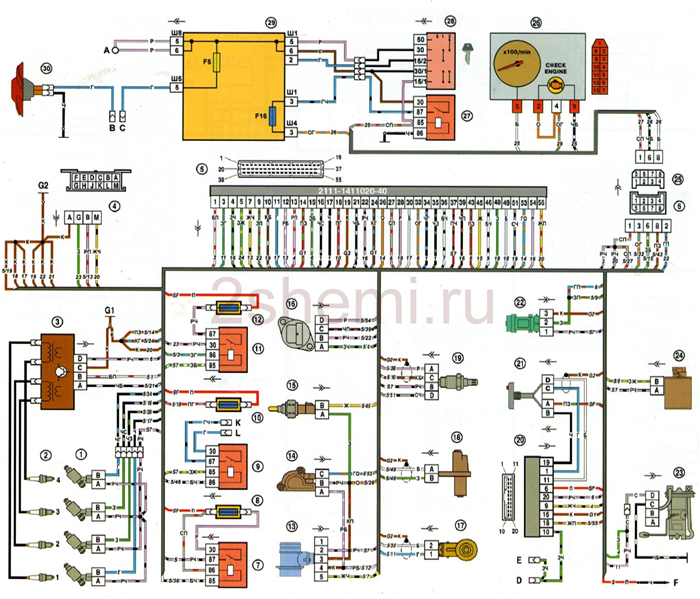

Распиновка БН ВАЗ 2108, 2109, 21099

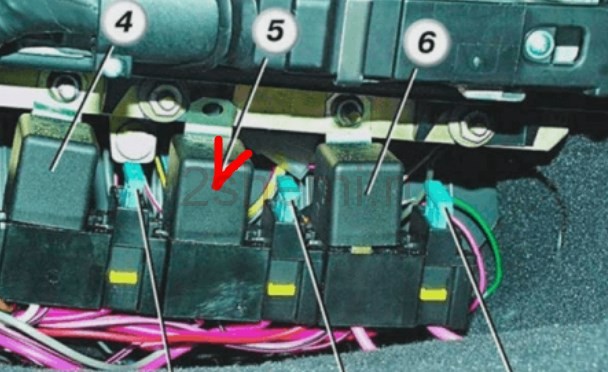

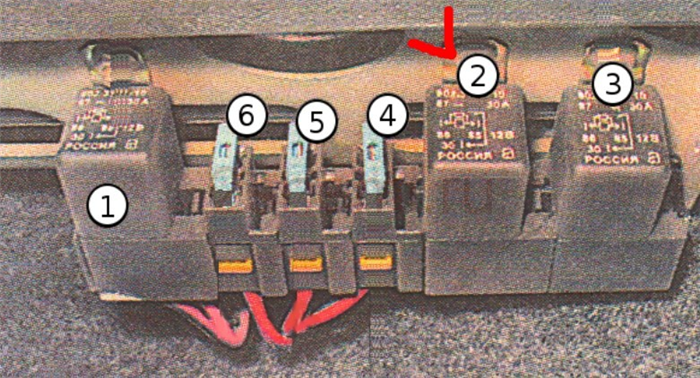

Реле включения топливного насоса (2) показано стрелкой.

1 — форсунки;
2 — свечи зажигания;
3 — модуль зажигания;
4 — колодка диагностики;
5 — контроллер;
6 — колодка, присоединяемая к жгуту панели приборов;
7 — главное реле;
8 — предохранитель главного реле;
9 — реле электровентилятора;
10 — предохранитель цепи питания контроллера;
11- реле электробензонасоса;
12 — предохранитель цепи питания бензонасоса;
13 — датчик массового расхода воздуха;
14 — датчик положения дроссельной заслонки;
15 — датчик температуры охлаждающей жидкости;
16 — регулятор холостого хода;
17 — датчик детонации;
18 — датчик положения коленчатого вала;
19- датчик кислорода;
20- блок управления АПС;
21 — индикатор состояния АПС;
22 — датчик скорости;
23 — электробензонасос с датчиком уровня топлива;
24 — электромагнитный клапан продувки адсорбера;
25 — колодка, присоединяемая к жгуту системы зажигания;
26 — комбинация приборов;
27 — реле зажигания;
28 — выключатель зажигания;
29 — монтажный блок;
30 — электровентилятор системы охлаждения;

А — к клемме «В+» генератора; В — колодка, присоединяемая к колодке К жгута системы зажигания; С — колодка, присоединяемая к колодке L жгута системы зажигания; D — провод, присоединяемый к выключателю плафона освещения салона; Е — провод, присоединяемый к бело-чёрным проводам, отсоединённым от выключателя плафона освещения салона; F — к клемме «+» аккумуляторной батареи; G1,G2 — точки заземления; К — колодка, присоединяемая к колодке В жгута переднего; L — колодка, присоединяемая к колодке С жгута переднего.

На «девятках» с механическим бензонасосом наиболее частой неисправностью является износ диафрагмы бензонасоса, в результате чего при его работе через дренажное отверстие в корпусе появится течь бензина. Второй причиной отказа такого бензонасоса бывает износ толкателя, который передаёт усилие с кулачка распределительного вала на рычаг привода бензонасоса.

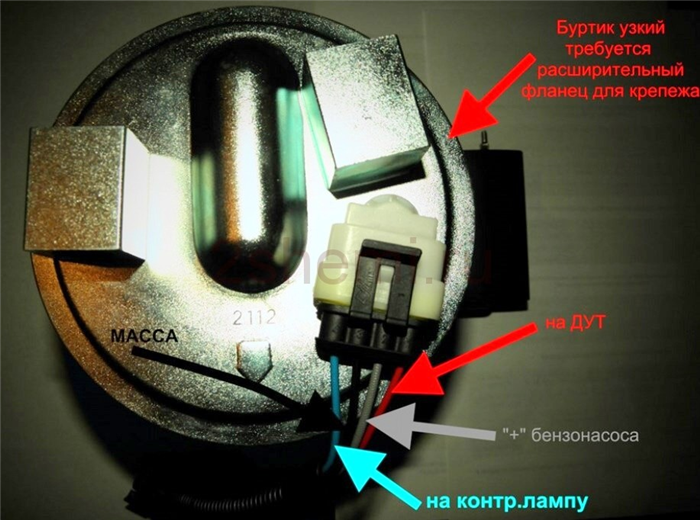

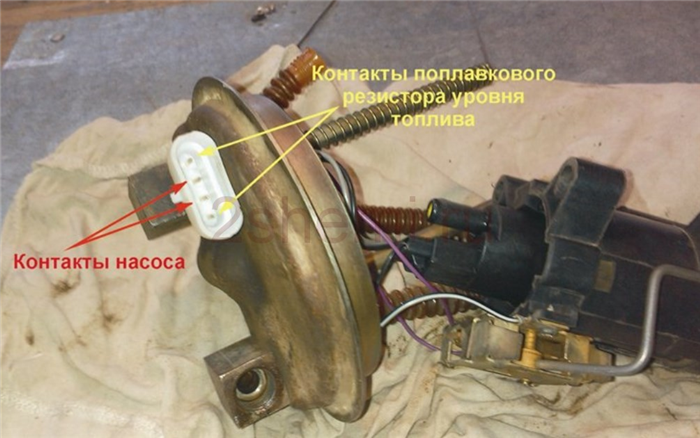

Распиновка бензонасоса ВАЗ 2110

Если бензонасос, при подсоединении к АКБ напрямую заработал, то придётся прозвонить провода идущие от него до реле бензонасоса, а если не заработал, тогда либо его замена на новый, либо его придётся разбирать и искать неисправность внутри бензонасоса.

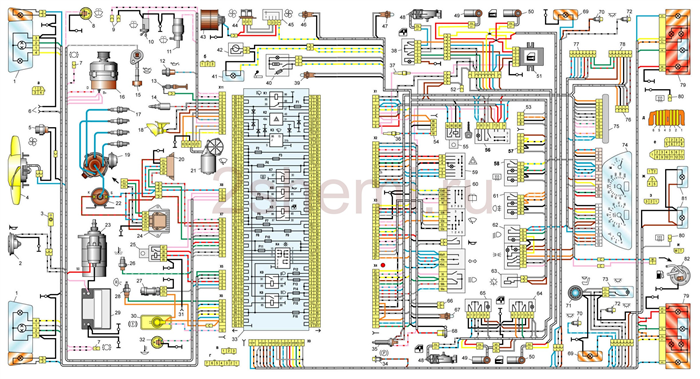

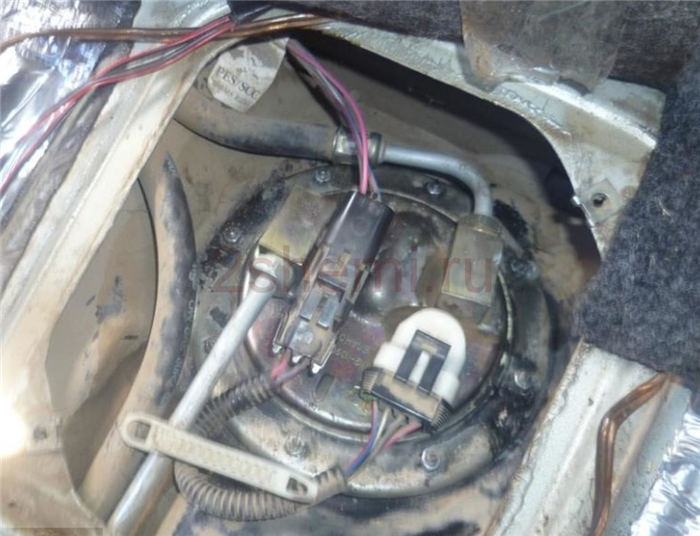

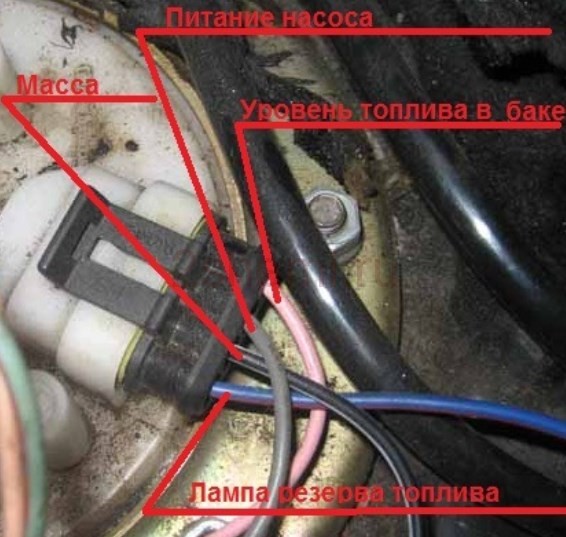

Распиновка БН ВАЗ 2113, 2114, 2115

— блок-фары;
— моторедукторы очистителей фар*;
— противотуманные фары*;
— датчик температуры окружающего воздуха;
— звуковые сигналы;
— выключатель лампы освещения моторного отсека;
— электродвигатель вентилятора системы охлаждения двигателя;
— генератор;
— датчик сигнализатора недостаточного уровня масла;
— датчик уровня омывающей жидкости;
— датчик износа колодок передних тормозов;
— наконечники проводов, подключаемые к общему насосу омывателя стекол**;
— насос омывателя ветрового стекла;
— насос омывателя фар*;
— наконечники проводов для подключения к насосу омывателя заднего стекла на автомобилях ВАЗ-2113 и ВАЗ-2114;
— датчик сигнализатора недостаточного давления масла;
— лампа освещения моторного отсека;
— наконечник провода для подключения к жгуту проводов системы управления двигателем;
— моторедуктор очистителя ветрового стекла;
— стартер;
— колодка, подключаемая к жгуту проводов системы зажигания на карбюраторных автомобилях;
— датчик указателя температуры охлаждающей жидкости;
— выключатель фонарей заднего хода;
— датчик сигнализатора недостаточного уровня тормозной жидкости;
— аккумуляторная батарея;
— датчик сигнализатора недостаточного уровня охлаждающей жидкости;
— реле включения противотуманных фар;
— монтажный блок;
— выключатель стоп-сигнала;
— штепсельная розетка для переносной лампы;
— лампа подсветки шкалы гидрокорректора;
— выключатель лампы сигнализатора включения стояночного тормоза;
— колодка для подключения лампы подсветки;
— выключатель ламп освещения приборов;
— подрулевой переключатель;
— выключатель аварийной сигнализации;
— реле элемента обогрева передних сидений;
— выключатель зажигания;
— предохранитель цепи фонарей заднего противотуманного света;
— предохранитель цепи элементов обогрева передних сидений;
— предохранитель цепи блокировки замков дверей;
— лампа подсветки передней пепельницы;
— реле зажигания;
— прикуриватель;
— лампа освещения вещевого ящика;
— выключатель лампы освещения вещевого ящика;
— электродвигатель вентилятора отопителя;
— дополнительный резистор электродвигателя отопителя;
— переключатель вентилятора отопителя;
— лампа подсветки переключателя отопителя;
— лампа подсветки рычагов отопителя;
— моторедукторы электростеклоподъемников передних дверей;
— переключатель электростеклоподъемника правой передней двери(расположен в правой двери);
— моторедукторы блокировки замков передних дверей;
— провода для присоединения к правому переднему громкоговорителю;
— моторедукторы блокировки замков задних дверей;
— провода для присоединения к правому заднему громкоговорителю;
— блок управления блокировкой замков дверей;
— провода для присоединения к радиоаппаратуре;
— выключатель очистителей фар*;
— выключатель элемента обогрева заднего стекла;
— реле включения фонарей заднего противотуманного света;
— колодка для подключения к элементу обогрева правого переднего сиденья;
— выключатель фонарей заднего противотуманного света;
— выключатель элемента обогрева правого переднего сиденья;
— выключатель противотуманных фар*;
— выключатель ламп наружного освещения;
— выключатель элемента обогрева левого переднего сиденья;
— колодка для подключения к элементу обогрева левого переднего сиденья;
— провода для присоединению к левому переднему громкоговорителю;
— переключатель электростеклоподъемника левой передней двери(расположен в левой двери);
— переключатель электростеклоподъемника правой передней двери(расположен в левой двери);
— провода для присоединения к левому заднему громкоговорителю;
— боковые указатели поворота;
— выключатели плафона на стойках передних дверей;
— выключатели плафона на стойках задних дверей;
— плафон;
— плафон индивидуального освещения салона;
— колодка для подключения к жгуту проводов электробензонасоса;
— выключатель лампы освещения багажника;
— комбинация приборов;
— лампа освещения багажника;
— блок индикации бортовой системы контроля;
— маршрутный компьютер*;
— колодка для подключения жгута проводов системы управления двигателем;
— задние наружные фонари;
— задние внутренние фонари;
— колодки для подключения к элементу обогрева заднего стекла;
— фонари освещения номерного знака;
— дополнительный сигнал торможения, расположенный на спойлере.

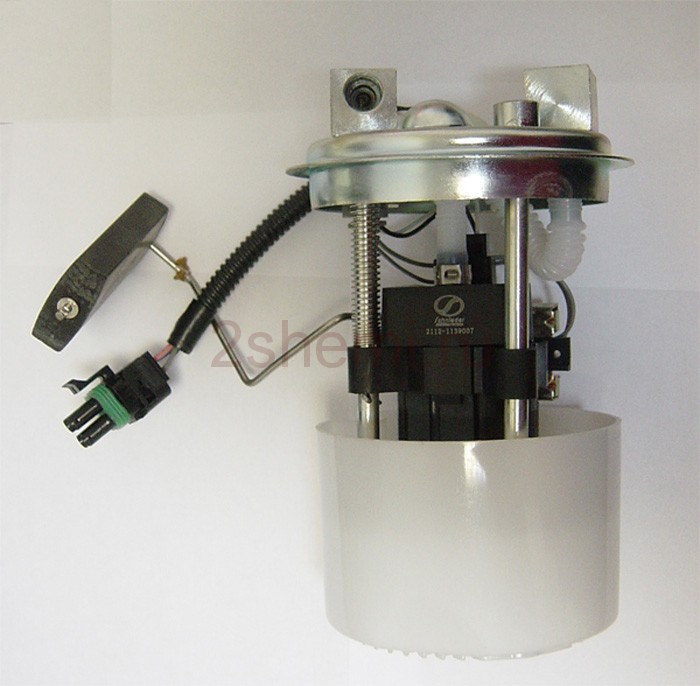

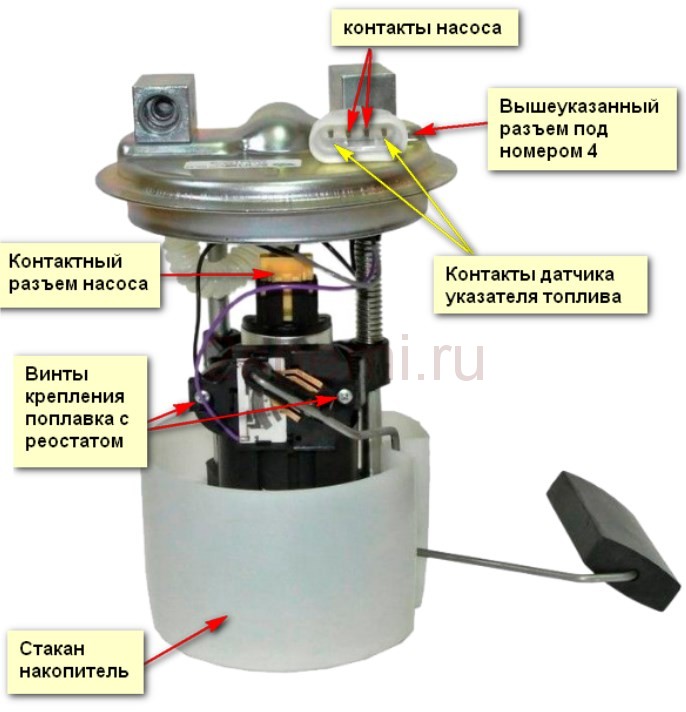

Замена электробензонасоса на ВАЗ

  1. Уменьшить давление в системе подачи топлива.
  2. С помощью фиксатора наконечников шлангов для подачи топлива отсоединяем по очереди 2 шланга.
  3. Отвинчиваем 8 гаек по окружности кольца прижимного типа и снимаем его.
  4. К одной из гаек присоединен провод с отрицательной полярностью, снять его требуется аккуратно.
  5. Достаем из топливного резервуара блок электронасоса, несколько его наклонив, для сохранности в целости рычага датчика указателя уровня топлива, иначе он будет выдавать некорректные параметры.
  6. Снимаем кольцо топливного блока уплотнительного типа из резины. Если его свойства утрачены, необходимо заменить изделие.
  7. Монтаж насоса производить в обратной очередности.

При монтаже шлангов для топлива ориентироваться на направление подачи горючего, указанное стрелками, а установочная стрелка на крышке электронасоса должна показывать направление на корму авто!

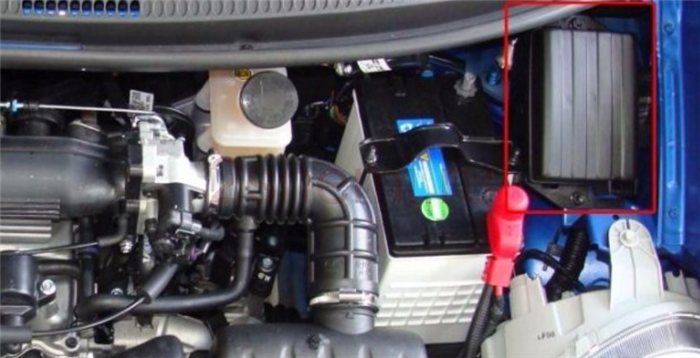

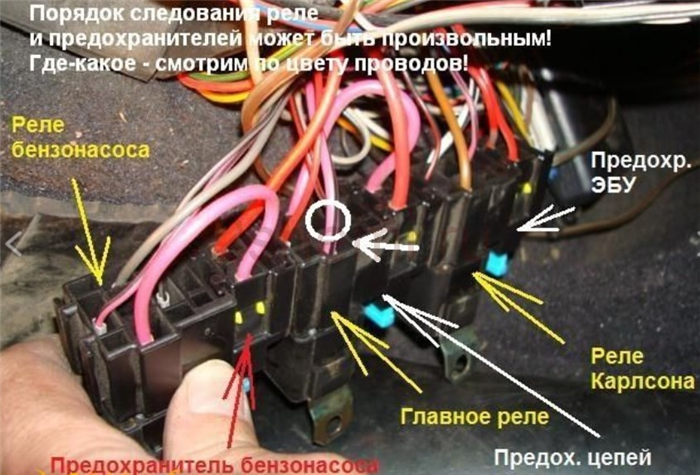

Где находится реле бензонасоса

Где располагается реле топливного насоса? Место установки реле разнится в зависимости от марки автомобиля. Чаще всего, находится оно под капотом, в блоке предохранителей и реле.

Реле бензонасоса предназначено в схеме для того, чтобы не допустить случайной подачи большого напряжения на обмотку бензонасоса. Реле стандартное и представляет собой корпус из пластика и катушки с контактами. Находится оно в салоне авто возле консоли. Чтобы получить доступ к нему, надо снять крышку защиты.

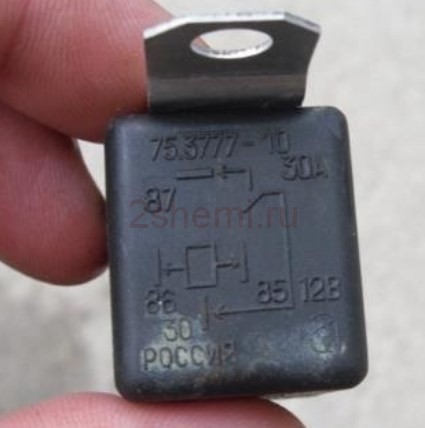

По виду — это небольшая коробочка, которая напоминает «вилку» с американским типом выходов. Каждый вывод имеет маркировку, которая обозначает следующее: 31– масса; 30– +12В постоянное (вне зависимости от зажигания); 15– +12 при включенном зажигании; 50– +12 когда работает стартер; TD– сигнал от системы зажигания; TF– сигнал о температуре двигателя от блока управления впрыском КЕ. Выходы: 87– подаёт питание на бензонасос; 87H– обогрев датчика кислорода; 87V– включает пусковую форсунку.

Но бензонасос иногда не включается при повороте ключа в замке зажигания. С чем это может быть связано? Прежде всего предохранитель, хотя если бы он сгорел, то не работало бы вообще. Может контакт плохой?

Если электробензонасос при включении зажигания не подает никаких признаков жизни, это вовсе не означает, что именно он сгорел. Причиной неисправности также может быть реле. Самый простой способ проверки на слух – при включении зажигания реле должно щелкать. Если щелчка не слышно, большая вероятность того, что «релюшка» неисправна.

Проверить работоспособность самого насоса просто, поэтому делаем так:

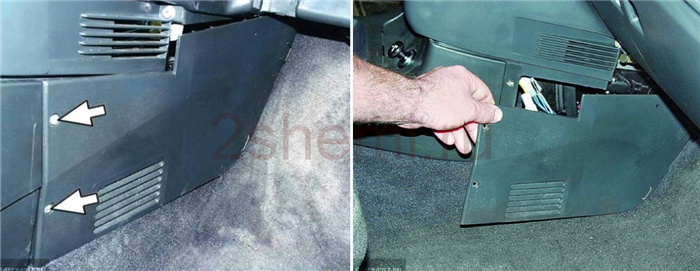

  1. снимаем защитный кожух, под которым находится колодка с реле и предохранителями;
  2. отворачиваем крепления колодки, извлекаем ее, она остается держаться на проводах;
  3. выдергиваем РБ из колодки, ставим перемычку между двумя противоположными контактами, таким образом, подаем напрямую питание на БН;
  4. если при таком соединении электромотор насоса начинает шуметь, значит, сам БН рабочий, скорее всего, неисправность скрывается в реле;
  5. если на колодке РБ нет напряжения ни на одном из контактов, следует искать обрыв в проводке, еще может быть плохой контакт в месте крепления провода с клеммой.

Видео инструкция по замене

Lada-forum.ru

Отключение бензонасоса во время движения

  • Спасибо
  • Не нравится

VladelecVAZ 12 Фев 2014

  • Спасибо
  • Не нравится

111 12 Фев 2014

Реле БН управляется от ЭБУ. Проверить питание ЭСУД (контакт на «+» выводе батареи- черный тонкий провод) и массы ЭСУД.

  • Спасибо
  • Не нравится

VladelecVAZ 12 Фев 2014

  • Спасибо
  • Не нравится

Автодед-46 12 Фев 2014

  • Спасибо
  • Не нравится

VladelecVAZ 22 Фев 2014

Вообщем проблему не решил. Как бензонасос отключался кратно при движении так и отключается. Переваратил все провода в салоне всё нормально нет никаких предположений на обрыв чего либо ибо когда машина стоит (не едет) работает ровно как положено. Стоит поехать может начать дергаться, а может и не дёргаться. Обороты двигателя при этом не плавают. Все приборы лампочки и всё остальное работает. Сменил все реле результата нет. А как можно проверить работоспособность реле.

  • Спасибо
  • Не нравится

Автодед-46 22 Фев 2014

  • Спасибо
  • Не нравится

VladelecVAZ 22 Фев 2014

Не указатель топлива во время отключения не падает на ноль.

  • Спасибо
  • Не нравится

t808 22 Фев 2014

как можно проверить работоспособность реле.

Очень просто,например вставив проверяемое реле в Монтажный Блок вместо реле сигнала,обогрева стекла,или дальнего/ближнего света фар.

Также и те реле можно поставить на место реле бензонасоса,главного,или реле вентилятора инжекторного авто.

  • Спасибо
  • Не нравится

111 23 Фев 2014

Необходимо локализовать поиск проблемы. На выходе реле БН (серый провод) подключить маленькую лампу-контрольку (12В 4Вт) и покататься с горящей лампой. Если лампа будет работать всегда при проявлении проблемы, то искать неисправность далее, после реле (серый провод, разъемы внутри модуля БН, массы БН). Если же лампа будет синхронно реагировать проявлением неисправности, то проверяем реле БН, ЭБУ.

Как самому проверить реле бензонасоса

Реле бензонасоса представляет собой устройство, которое обеспечивает подачу и прекращение электропитания на бензонасос по команде ЭБУ. Устройство полностью отвечает за управление топливным насосом, а также выполняет отдельные дополнительные функции, что зависит от конкретной марки и оснащения автомобиля. Например, на машинах с автоматической трансмиссией при необходимости активировать режим кик-даун (интенсивное ускорение) задействуется указанное реле.

Где стоит реле бензонасоса

Чтобы ответить на вопрос, где находится реле бензонасоса, нужно точно знать марку и модель автомобиля. Местом установки на разных авто является область возле блока управления впрыском, решение может устанавливаться под приборной панелью возле блока предохранителей и т.д.

Признаки и симптомы неисправности реле топливного насоса

Начнем с того, что управление бензонасосом через реле происходит по следующей общей схеме:

  • водитель вставляет ключ в замок и включает зажигание;
  • после включения зажигания реле включает бензонасос на 2-3 секунды, что необходимо для создания давления в топливной рампе.
  • затем можно услышать характерный звук, так как щелкает реле бензонасоса, которое отключило топливный насос;
  • последующая работа бензонасоса будет возможна при 2 условиях: вращение двигателя стартером во время запуска и дальнейшая самостоятельная работа уже запущенного мотора.
  • после выключения зажигания и остановки двигателя реле отключает бензонасос сразу или через 1 секунду.

Также на некоторых машинах устройство служит своеобразным ограничителем оборотов двигателя. Если обороты ДВС приблизились к максимальным и начинают превышать допустимый порог, происходит отключение бензонасоса через реле. Подача бензина прекращается, обороты снижаются, после чего элемент снова подает питание на насос.

Если возникают неисправности реле, тогда питание на бензонасос может не подаваться. Вторым вариантом является то, что насос жужжит или гудит постоянно, то есть не отключается через несколько секунд после создания необходимого давления в топливной магистрали. В первом случае двигатель зачастую завести не удается, так как насос не качает и в топливной рампе нет бензина. Во втором случае происходит залипание реле бензонасоса (не срабатывает реле бензонасоса) и расходуется заряд АКБ на постоянное вращение моторчика топливного насоса. Добавим, что на некоторых авто запуск мотора возможен даже при условии определенных сбоев работе элемента, так как схема подключения реле насоса позволяет устройству работать во время прокручивания стартером.

Проверка реле бензонасоса своими руками

В начале проверки необходимо добраться до следующих элементов: предохранитель насоса и его реле. Определившись с тем, какое реле отвечает за бензонасос, следует осмотреть и предохранитель. Дополнительно проверять предохранитель нужно по причине того, что греется реле бензонасоса и затем несвоевременно или вообще не срабатывает по причине неисправности указанного предохранителя.

Теперь рассмотрим еще один доступный способ проверки на примере автомобиля ВАЗ 2110. Само реле топливного насоса в указанной модели находится около предохранителя.

  1. Для проверки понадобится мультиметр или наличие контрольной лампочки не больше 0.25 А. Далее следует поочередно промерять напряжение на управляющих выводах устройства, параллельно фиксируя контакт на массу. Данный способ позволяет точно определить, нужна ли замена реле бензонасоса.
  2. В том случае, если контрольная лампа не загорается, предохранитель насоса исправен или заменен на заведомо рабочий, тогда следует уделить внимание проводке от реле до ЭБУ. Параллельно не следует исключать возможность сбоев в работе блока управления двигателем.

Напоследок добавим, что элемент может также отказываться работать или залипать после сбоев или неквалифицированной установки автосигнализации/иммобилайзера. Дело в том, что охранные и противоугонные системы с функцией блокировки запуска двигателя часто основываются на том, что прерывают подачу питания на бензонасос. В этом случае данные системы необходимо диагностировать отдельно.

Как определить, почему бензонасос не качает или плохо работает. Давление в топливной рампе, диагоностика насоса. Проводка, реле, предохранители бензонасоса.

Назначение, особенности конструкции, место установки регулятора давления топлива инжекторного двигателя. Признаки неисправностей РДТ, проверка устройства.

Почему стартер нормально крутит, но двигатель не схватывает, не заводится. Основные причины неисправности, проверка систем топливоподачи, зажигания. Советы.

Как снять блокировку запуска двигателя. Проверка случайной активации иммобилайзера и способы отключения. Диагностика возможных неисправностей сигнализации.

Причины свиста и повышенного шума во время работы бензонасоса, перегрев насоса. Как самому провести диагностику и устранить поломку. Советы и рекомендации.

Механический и электрический бензонасос, конструкция и принцип действия устройства, виды насосов и основные неисправности, особенности эксплуатации

ВАЗ 2114 не щелкает реле бензонасоса, как диагностировать поломку, ремонт насоса, каталожные номера

Неисправность топливного насоса в автомобилях ВАЗ 2114 и ВАЗ 2115 — явление достаточно распространённое. Решить эту проблему можно самостоятельно, не прибегая к услугам автосервиса. Процедура замены насоса довольно проста. Она потребует лишь несколько часов свободного времени и стандартный набор инструментов.

Какие модели бензонасосов бывают для автомобилей ВАЗ 2114/2115

Автомобили ВАЗ 2114/2115 оборудованы бензиновыми двигателями объёмом 1,5 см 3 и 1,6 см 3 с распределённой системой впрыска. Для подачи топлива используется погружной электрический бензонасос. Он является частью топливного модуля, установленного в верхней части бензобака (под задним сиденьем). В состав модуля, кроме насоса, входят топливонакопитель (стакан), фильтр грубой очистки и датчик уровня топлива с поплавком.

Бензонасос ВАЗ 2114/2115 — это обычный электромотор постоянного тока в герметичном корпусе с односторонним клапаном на выходе. На валу электродвигателя расположена крыльчатка специальной формы. Её вращение и обеспечивает подачу топлива.

Питание бензонасоса осуществляется от бортовой сети автомобиля. Электрическая цепь насоса, защищённая предохранителем, замыкается при помощи отдельного реле.

Электрические топливные насосы для автомобилей ВАЗ производятся как отечественными («Утёс», СААЗ, «Пекар»), так и зарубежными фирмами. На последних модификациях ВАЗ 2114/2115 установлены насосы BOSH, отличающиеся высокой надёжностью, длительным сроком службы и сравнительно невысокой ценой.

Каталожные номера штатных бензонасосов для ВАЗ 2114/2115:

  • 2112–1139009–12 — для двигателей объёмом 1,5 см 3 ;
  • 2112–1139009–01 — для двигателей объёмом 1,6 см 3 ;
  • 580453453 (BOSH) — для двигателей объёмом 1,5 и 1,6 см 3 .

Указанные модели отличаются рабочим давлением. Первые способны создавать в топливной системе давление 2,8–3,2 кПа, вторые — 3,7–3,9 кПа. Топливные насосы BOSH рассчитаны на 3,5 кПа.

Признаки неисправности

Неисправность бензонасоса автомобилей ВАЗ 2114/2115 можно диагностировать по следующим симптомам:

  • при включении зажигания отсутствует звук работающего насоса;
  • двигатель не запускается или запускается с трудом;
  • силовой агрегат работает нестабильно на холостом ходу, обороты «плавают»;
  • появились «провалы» при разгоне;
  • мотор утратил мощность.

Эти же признаки проявляются и при неисправностях других элементов топливной системы.

Прежде чем приступить к диагностике или замене бензонасоса, следует убедиться в том, что:

  • топливный фильтр тонкой очистки не засорён (его меняют через каждые 7 тыс. км пробега);
  • форсунки и регулятор давления топлива работают в штатном режиме;
  • исправны датчики массового расхода воздуха, положения дроссельной заслонки, количества кислорода.

Если обнаруженная неисправность сопровождается загоранием лампы «CHECK» на приборной панели, следует установить код ошибки и расшифровать его.

Диагностика

Неисправность бензонасоса ВАЗ 2114/2115 может быть вызвана:

  • неполадками в цепи питания устройства;
  • выходом из строя элементов запуска и защиты (реле и предохранителя);
  • износом деталей электродвигателя.

Проверка электрической цепи

В начале диагностики следует проверить электрическую цепь бензонасоса. Для этого потребуется:

  • автомобильный тестер (мультиметр);
  • крестовая отвёртка;
  • два отрезка провода длиной около 2 м.

Проверка электрической цепи осуществляется в следующем порядке:

  1. Включите зажигание, не запуская двигатель. Когда ключ окажется в первом положении, должен быть слышен щелчок, характерный для включения реле, а следом за ним лёгкое жужжание электромотора насоса. Если щелчка нет, реле неисправно или на него не подаётся питание. Если щелчок есть, но нет жужжания, неисправна проводка, идущая от реле, сам мотор насоса.
  2. Под «бардачком» найдите дополнительный монтажный блок, состоящий из трёх реле и трёх предохранителей. Реле насоса расположено посередине, а предохранитель — слева от него. Извлеките предохранитель из гнезда, «прозвоните» мультиметром и при отрицательном результате замените. При замене предохранителя следует учитывать, что он рассчитан максимум на 15 А.
  3. Включите в мультиметре режим вольтметра. Один щуп прибора присоедините к выводу реле, к которому подходит розовый провод, а второй к кузову автомобиля. Включите зажигание. Прибор должен показывать напряжение бортовой сети в интервале 11,7–12,4 В. Если напряжения нет, проблема может заключаться в обрыве проводки или неисправности контактной группы зажигания. В этом случае лучше обратиться к автоэлектрику. Если же питание поступает, проверьте на работоспособность реле. Отвёрткой или куском провода при включённом зажигании замкните контакты, к которым подходят розовый и серый проводы. Так цепь замыкается в обход реле. Если бензонасос заработал — замените реле.
  4. Обязательно проверьте соединение «минусового» провода насоса с «массой». Часто именно отсутствие «массы» является причиной перебоев в работе топливного насоса. Снимите пластиковую облицовку центральной консоли в районе ручки стояночного тормоза. Под ней находится «минусовой» провод насоса, прикрученный к кузову саморезом. Выкрутите его, зачистите контакты, закрутите обратно и повторите проверку.
  5. Затем проверьте топливный модуль. Снимите заднее сиденье, отогните ковролин и звукоизоляцию. Открутите два винта крепления лючка бензобака и отсоедините электрический разъем на крышке топливного модуля. При помощи двух проводов подайте питание на насос напрямую от аккумулятора. Если насос заработал — неисправна проводка, если не заработал — неисправен сам насос.

Проверка давления

Если насос исправен, но двигатель стал работать с перебоями, следует проверить давление топлива в системе. Для этого понадобятся:

  • манометр (можно шинный с пределом измерения 5–7 кПа);
  • шланг бензостойкий диаметром 10–12 мм и длиной 50–80 см;
  • два хомута для шланга соответствующего диаметра;
  • крестообразная отвёртка;
  • ниппельный колпачок;
  • сухая тряпка.

Порядок проверки следующий:

  1. В моторном отсеке на топливной рампе двигателя найдите штуцер для измерения давления (на правом торце).
  2. Снимите со штуцера пластиковый колпачок (заглушку).
  3. Ниппельным колпачком выкрутите из штуцера золотник. При выкручивании золотника из штуцера может брызнуть топливо. Для его удаления воспользуйтесь сухой тряпкой.
  4. На штуцер наденьте один конец бензостойкого шланга и закрепите соединение хомутом. Другой конец шланга соедините со штуцером манометра и также затяните хомут.
  5. Попросите помощника включить зажигание. Выждите несколько секунд и посмотрите показания прибора. При исправном насосе манометр должен показывать давление 2,8–3,2 кПа для двигателей объёмом 1,5 см 3 и 3,7–3,9 кПа для двигателей 1,6 см 3 . Если давление заметно выше — насос неисправен.

Выбор и замена топливного насоса

Российские автовладельцы отдают предпочтение бензонасосам фирмы BOSH. Покупать новый насос следует только в специализированных магазинах. Оригинальный товар должен быть упакован в плотную полиэтиленовую плёнку, заполненную специальным консервирующим маслом. При этом фирменный насос BOSH не может стоить дешевле 2 тыс. рублей.

Для замены электрического бензонасоса на ВАЗ 2114/2115 понадобятся:

  • отвёртка с крестообразной битой;
  • тонкая шлицевая отвёртка;
  • ключ или головка на 7;
  • ключ на 10;
  • ключ на 17.

Последовательность действий следующая:

  1. С помощью ключа на 10 снимите минусовую клемму с аккумулятора.
  2. Откройте пробку бензобака для снижения в нём давления.
  3. Снимите подушку заднего сиденья и отогните ковролин и звукоизоляцию.

Если при разборке топливного модуля обнаружилось, что фильтр грубой очистки засорён, его следует заменить. Замене также подлежит и датчик уровня топлива с поплавком.

Таким образом, провести диагностику и заменить топливный насос автомобиля ВАЗ 2114/2115 довольно просто. А для того, чтобы насос служил долго, всегда заправляйтесь только качественным бензином.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Читать еще:  Сапун коробки ваз 2110
Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
