Стекло на щиток приборов ваз 2114

Содержание

Тюнинг приборной панели и торпеды ВАЗ 2114 — как сделать красиво и недорого

Часто владельцам ВАЗ 2114 не нравится штатная приборная панель и они её тюнингуют. В результате улучшается внешний вид салона автомобиля, а также функциональность торпедо и приборной панели. Выполнить тюнинг приборной панели можно разными способами, у каждого из них есть свои преимущества и недостатки.

Особенности конструкции приборной панели ВАЗ 2114

Кроме определённого функционального назначения, приборная панель ВАЗ 2114 выполняет ещё и эстетическую функцию. Именно её больше всего видит водитель и передний пассажир, она первая бросается в глаза при посадке в салон автомобиля. При выполнении тюнинга салона невозможно обойтись без модернизации торпедо. Перед тем как это сделать, надо ознакомиться с характеристиками приборной панели, особенностями конструкции и основными составляющими, входящими в её состав.

Особенность панели ВАЗ 2114 в том, что она оснащена электронными приборами. В отличие от своего предшественника ВАЗ 2109, где подсветка панели была снаружи, здесь она освещается изнутри. Во время работы автомобиля на приборной панели отображаются 19 характеристик технического состояния авто, основные из них — пробег, скорость, обороты и температура двигателя, уровень топлива.

Слева на приборной панели расположен датчик температуры. Его красная зона находится в пределах 105–130 °C. Дальше находится тахометр, спидометр и датчик уровня топлива.

Для чего выполняется тюнинг торпеды и приборной панели ВАЗ 2114

Хотя штатная приборная панель ВАЗ 2114 выглядит довольно привлекательно и сделана из качественного пластика, часто владельцы стараются её тюнинговать и сделать свой автомобиль эксклюзивным, неповторимым, чтобы он отличался от аналогичных авто. Кроме этого, правильно выполненный тюнинг позволяет более комфортно себя чувствовать в салоне.

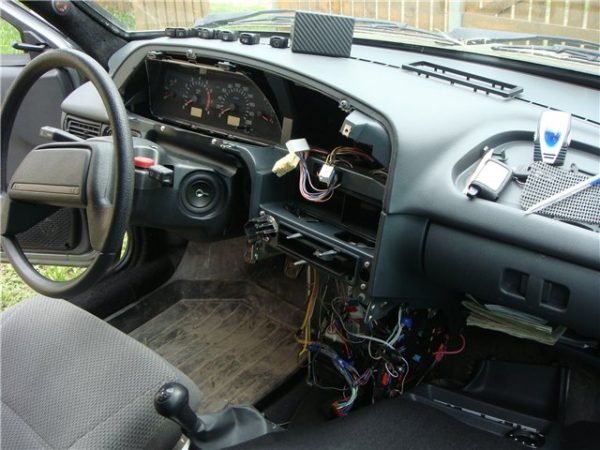

Как снять торпедо

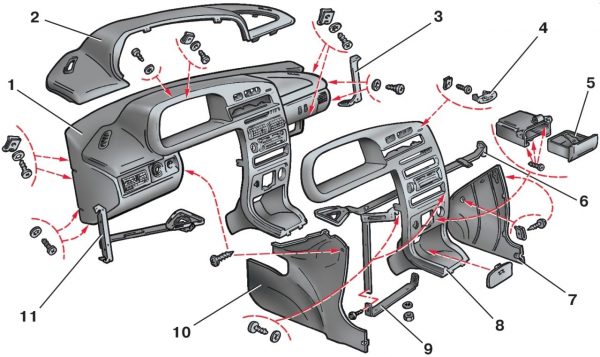

Чтобы проще было демонтировать торпедо ВАЗ 2114, надо ознакомиться с его конструкцией. Приборная панель включает в себя такие элементы:

  1. Основа торпедо.
  2. Накладки.
  3. Кронштейн.
  4. Заглушка.
  5. Пепельница.
  6. Две поперечины.
  7. Правый экран торпедо.
  8. Щиток, закрывающий доступ к проводке.
  9. Центральный кронштейн.
  10. Левый экран панели приборов.
  11. Левая поперечина.

Перед тем как приступить к проведению тюнинга приборной панели, её сначала надо снять. Для этого понадобятся:

  • набор ключей;
  • плоские и крестообразные отвёртки;
  • фонарик.

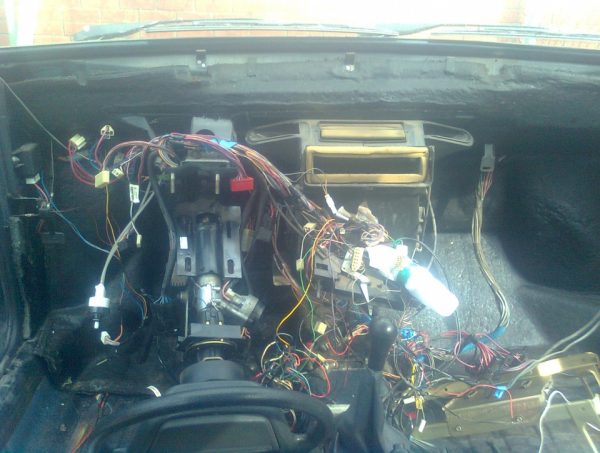

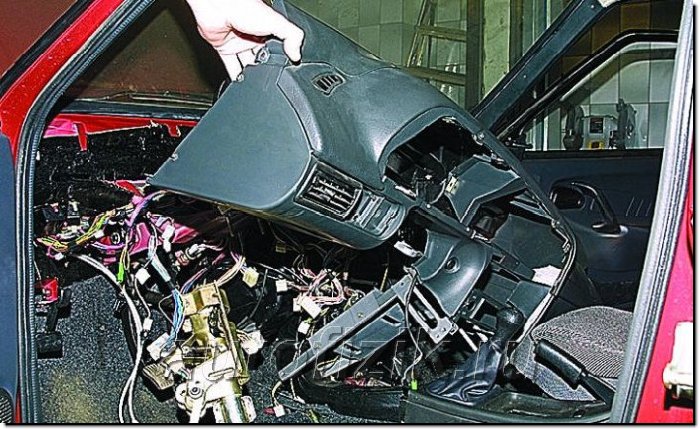

Полный демонтаж торпедо выполняется в таком порядке:

    Снимают левый экран. При помощи отвёртки откручивают 3 крепёжных винта.

Такой порядок выполнения работ предусмотрен только в случае полной замены торпедо. Когда надо заменить или тюнинговать отдельные элементы, достаточно обеспечить доступ к выбранным деталям.

Варианты тюнинга

Выполнить тюнинг можно несколькими способами:

  • обтянуть панель кожей;
  • покрасить;
  • установить накладки;
  • комбинировать материалы.

Перед тем как самостоятельно проводить тюнинг приборной панели, надо ознакомиться с правилами и паспортом автомобиля. Нельзя использовать для обтяжки панели мех или обычную ткань, краска должна быть автомобильной. Это связано с работой печки, так как в результате действия высокой температуры обычная краска и описанные материалы начнут распадаться и выделять вредные вещества.

Надо серьёзно подходить и к выбору цветовой гаммы. При этом учитывается цвет чехлов, отделка салона. Если чёрный и белый сочетаются в любых вариантах, то при подборе других оттенков надо пользоваться специальными таблицами цветовых сочетаний.

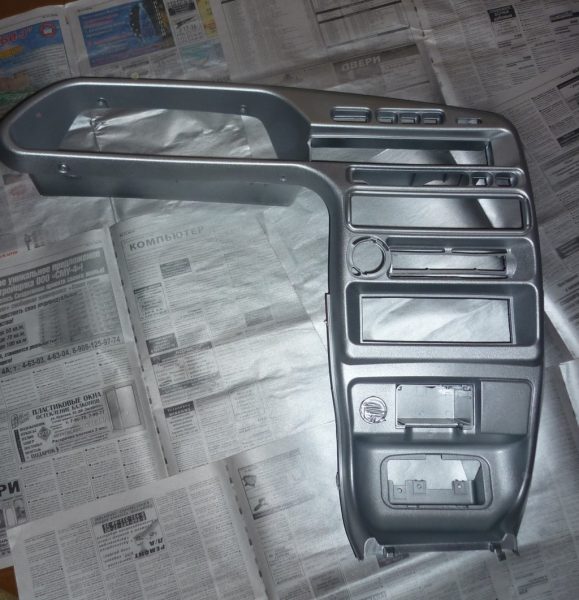

Покраска панели

Одним из самых простых и доступных вариантов тюнинга приборной панели ВАЗ 21114 является её покраска. Здесь всё можно сделать своими руками.

Порядок покраски торпедо:

  1. Поверхность качественно очищается от пыли грязи. Для этого используют мягкую губку и обычный мыльный раствор.
  2. Обрабатывается мелкой наждачной бумагой (P240, P280, P320, P360), это поможет улучшить адгезию краски. А также панель обезжиривается при помощи специального средства для пластика, если его нет, то можно использовать составы на основе уайт-спирита, средства для мытья посуды или влажные салфетки для рук.
  3. Наносится герметик. Делают это в местах соприкосновения панели с другими элементами кузова.
  4. Выполняется покраска.

Краску можно наносить кисточкой валиком или пульверизатором. В любом случае если панель не снимается с автомобиля, надо полностью закрыть все участки, которые краситься не будут. Для этого используют малярный скотч. Чтобы качественно покрасить торпедо, рекомендуется демонтировать с автомобиля. Хотя это и простой способ переделки приборной панели, работу надо выполнять аккуратно, и если сомневаетесь в своих способностях, то лучше доверить это профессионалам.

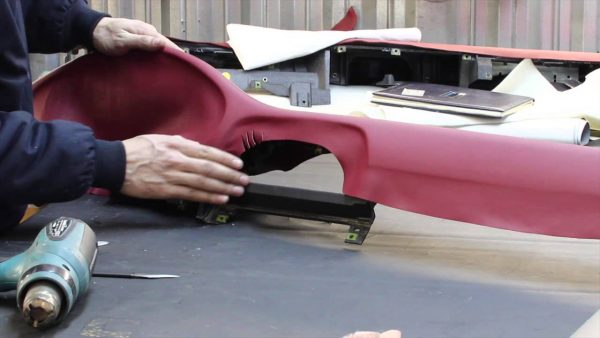

Обтяжка панели

Ещё один вариант тюнинга приборной панели — обтяжка искусственной или натуральной кожей, карбоном.

Порядок обтяжки торпедо:

  1. Проводится демонтаж приборной панели.
  2. Готовится выкройка. Для создания выкройки на определённый элемент панели его снимают и вырезают необходимый кусок материала в соответствии с формой, которую будут оклеивать, делают это с небольшим припуском.

Видео: обтяжка панели каучуковым материалом

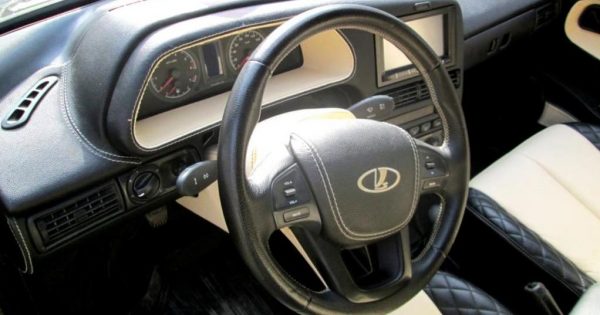

Установка накладок

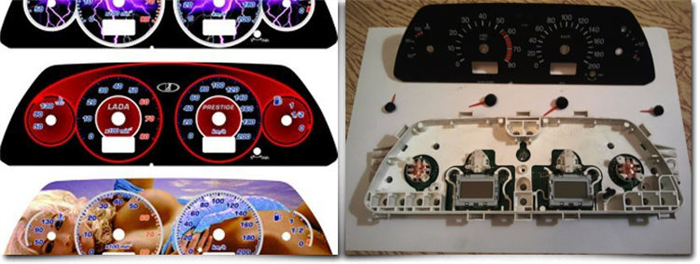

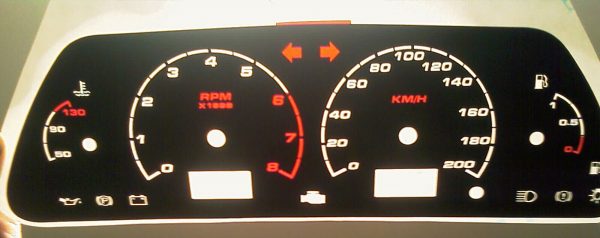

Можно преобразить приборную панель ВАЗ 2114 при помощи специальных накладок. davydvolodin: 12.06.2019, 13:04
Убрала момент про цену, потому что тоже не поняла, что именно хотел сказать автор. На авито продается накладка за 200 р. В интернет-магазинах пластиковые накладки на панель, да, примерно от тысячи.
«>Они продаются практически во всех автомагазинах . Такой вариант тюнинга позволяет изменить цвет подсветки. Это происходит за счёт использования прозрачных элементов и световых фильтров разного цвета. Устанавливать такие накладки надо правильно, чтобы не произошёл перекос или смещение, иначе подсветка приборов будет неравномерной. Также надо учитывать, что в случае установки слишком тёмных световых фильтров, мощности заводских лампочек будет недостаточно, и они не смогут через такие накладки нормально освещать приборы.

Кроме этого, можно установить мягкие накладки на панель приборов. В отличие от жёсткой стандартной панели, они обладают лучшим шумопоглощением, более устойчивы к царапинам и имеют полочку для мелких вещей. Стоимость накладки панели приборов составляет 1200–1500 рублей.

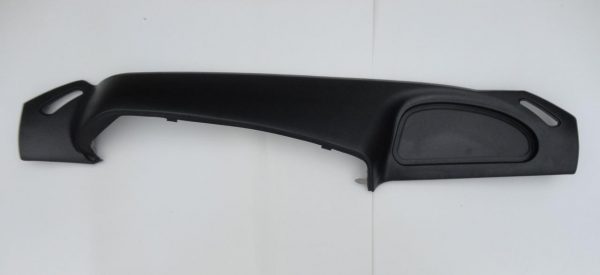

Установка европанели

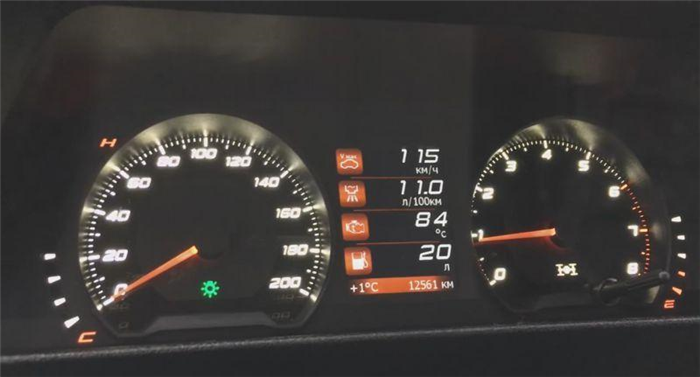

Сравнительно недавно на ВАЗ 2114 начали устанавливать приборные панели европейского образца. Они обладают более современным дизайном и выполнены из высококачественных материалов, поэтому стали очень популярными у владельцев ВАЗ 2114 старого образца.

Установить европанель несложно, так как она предназначена именно для ВАЗ 2114 и просто монтируется на место старой панели. Наличие нескольких ящиков для мелких вещей делают такое решение более удобным. Среди недостатков европанели владельцы отмечают довольно тугое перемещение рычагов управления отопителем.

Видео: монтаж европанели

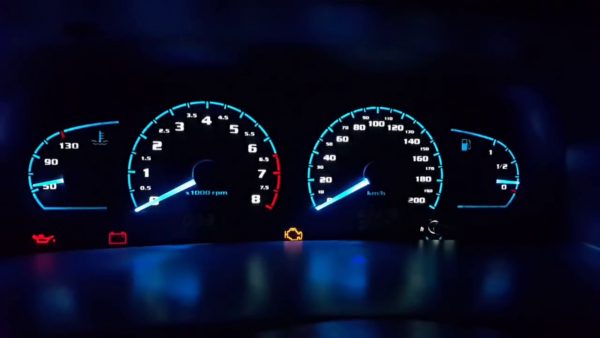

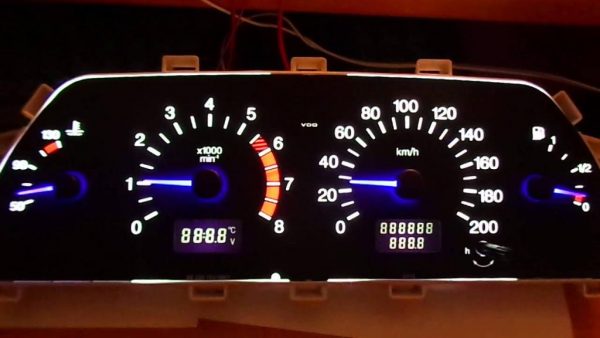

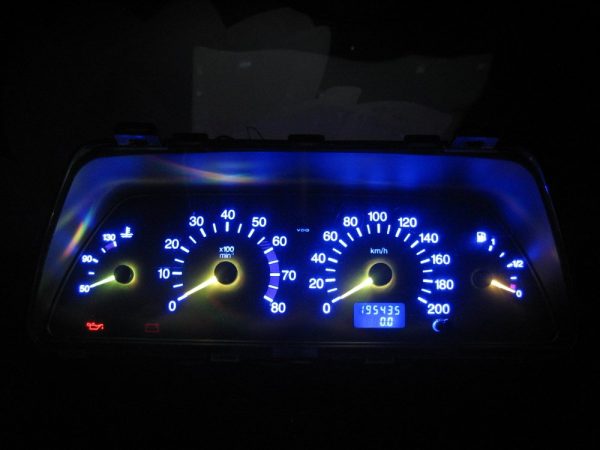

Улучшение подсветки

Для достижения неповторимого визуального эффекта, одним из вариантов тюнинга торпедо является изменение подсветки приборов.

Порядок проведения работ:

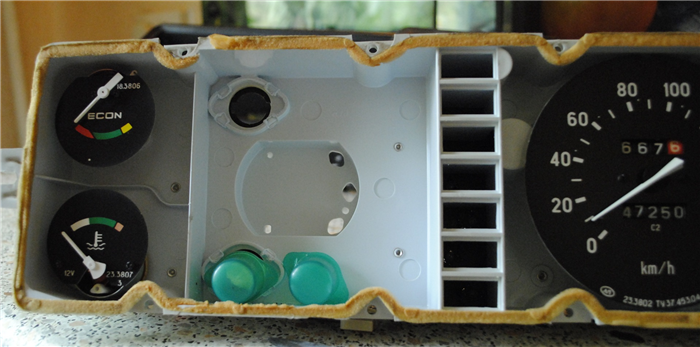

  1. Снятие приборного щитка.
  2. Демонтаж защитного стекла.
  3. Снятие стрелок.
  4. Демонтаж штатной накладки.
  5. Замена стандартных лампочек. На заводе устанавливают подсветку зелёного цвета. Её можно поменять, чтобы подсвеченная приборная панель гармонировала с остальной отделкой торпедо и салона автомобиля. Обычно для этого используют разноцветные светодиоды в пластиковом патроне, DSM-светодиод или светодиодные ленты. Надо учитывать, что напряжение электросети автомобиля 12 В, а светодиоды работают от питания в 2–3,5 В (это зависит от цвета) и имеют полярность. Если её перепутать, то светодиоды сразу перегорят. Можно приобрести уже готовые кластеры, рассчитанные на 12 В, или сделать такой кластер самостоятельно. Для этого последовательно соединяют несколько диодов, чтобы достичь необходимого напряжения. Если взять 3 диода по 3,5 В, то надо ещё дополнительно установить сопротивление на 100–150 Ом.

Видео: изменение подсветки приборной панели

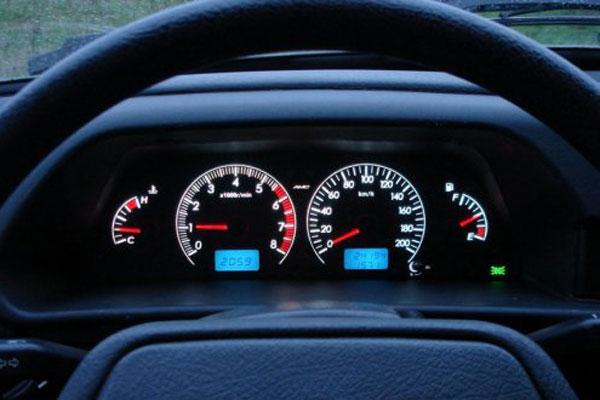

Тюнинг приборных стрелок

Достаточно просто реализовать такой вид тюнинга приборной панели, как усовершенствование стрелок приборов. В стандартном оформлении подсветка отопительного оборудования жёлтая, кнопки — зелёные, индикаторы — оранжевые. Многим это не нравится, так как напоминает попугая и мешает комфортно себя чувствовать во время езды в ночное время.

Для усовершенствования приборных стрелок надо разобрать приборный щиток и под каждую стрелку установить светодиод красного, синего или другого цвета. Чтобы свет не рассеивался, на диод надевают кусочек термоусадочной трубки. Провода от диода подключают к подсветке отопителя. В результате таких изменений приборные стрелки светятся насыщенным цветом.

Опыт автолюбителей

На десятке и на 14-й абсолютно идентичные панели. Себе сразу поставил накладку и все лампочки поменял на светодиоды… и вообще светодиодов навтыкал везде, где можно. Энергопотребление на машине упало в разы.

Denis

http://www.2114.ru/forum/showthread.php?t=73

Накладка — это комбинация стрелок одинаковая, ставицца поверх родной ничего лишнего снимать не надо, всё что продаецца готовое типа новая панель в основном *издеж, берут стандартную панель Ваза, ставят туда вставки и продают рублей на 5 дороже.

Алик 115

http://www.2114.ru/forum/showthread.php?t=73

Прошло уже 3,5 года, панель чувствует себя замечательно) краска не облупается, всё отлично в этом плане) Можно красить смело.

mr-ruslan89

https://www.drive2.ru/l/8309496/

Народ я в общем нашёл для себя простое решение. Продаётся такая краска называется BMWSHWARTSMATT ну или что такое (точно не помню). Краска специально предназначена для окраски торпедо в чёрный матовый цвет (Получается один в один как на БМВ. Отсюда и название 😀 ) Продаётся она у официалов БМВ стоит около 1000 рублей за балон на торпеду и обшивки салона для ВАЗ 2114 потребовалось 4 баллона. Так как работаю в Ланд Ровере у нас краска есть по закупке выходит около 700 рублей. На тепло реагирует параллельно, не воняет в машине получается запах БМВ )))

Bimmer

http://club2108.ru/forum/viewtopic.php?id=2757

Подсветка стрелок — это прикольно. Я себе когда-то хотел сделать, но потом как-то передумал, просто решил не возиться. А варианты модернизации панели действительно нормальные.

Bojarin

http://vsepoedem.com/story/panel-vaz-2114-vozmozhnye-varianty-modernizacii

Европанель, бесспорно, хорошая. Но всё равно она через время начинает скрипеть, тут, как ни крути.

2108

http://vsepoedem.com/story/panel-vaz-2114-vozmozhnye-varianty-modernizacii

Вариантов изменения приборной панели много и каждый владелец может выбрать подходящий для себя. Практически все работы можно выполнить самостоятельно. Специалисты указывают, что не стоит самостоятельно срезать выступающие части или наращивать дополнительные стенки. Это связано с тем, что при разработке заводской панели проводятся определённые расчёты, позволяющие сделать её безопасной как для водителя, так и для пассажиров.

Приборные панели ВАЗ 2113-2115

Панель приборов для ВАЗ 2113, 2114, 2115 представляет разновидность информационного центра водителя, расположенного перед ним, с комбинацией дисплеев и приборов, отражающих текущие показатели технического состояния автомобиля. Некоторые изощрённые умы автолюбителей посещает мысль о непродуманном расположении комбинации приборов, рассчитанного производящим транспортные средства автогигантом. В конечном итоге начинают вскрывать панель, комбинируя приборы и настраивать вид приборной панели по потребности.

Историческое значение панель приборов приобрела во времена распространения конных экипажей, когда к передней части экипажа прикрепляли барьер из дерева или кожи, защищающий водителя от грязи и мусора выброшенного вверх копытами лошади. Барьер не выполняли никаких дополнительных функций кроме обеспечения удобного поручня для подъёма на сиденье водителя. После внедрения первых «безлошадных вагонов» в конце 19-го века, с двигателями, установленными под водителем, такими как Даймлер ШтальРадВаген, дощатая панель приборов продолжала исполнять функцию защиты пассажиров от мусора, выброшенного передними колёсами авто.

Эволюционное развитие технических средств позволило расположить силовой агрегат перед водителем, переместив расположение приборной панел вверх для защиты пассажиров от жары и смазочных материалов двигателя. Модернизация механизмов сформировала удобное место для размещения датчиков и мелких элементов управления, представляющих современную приборную панель, сохранив архаичное название.

Электронная комбинация приборов ВАЗ 2113, 2114, 2115 (КЭП) выглядит гораздо сложнее модели, представленной в 1937 году на автомобиле Плимут с информацией по основным параметрам: спидометр для скорости, тахометр для оборотов, уровень топлива для долива горючего.

С приходом светодиодов в бытовую электронику, многие автопроизводители незамедлительно стали использовать современные методы предоставления информации с помощью цифровых данных, выделяя конкретные марки автомобилей, добавляя кроме информационных элементов не менее вычурный стилистический дизайн приборных панелей.

Электронная цифровая панель ВАЗ представляет собой не просто цифровую индикацию спидометра, а мощный электронный интерфейс, подключаемый к контрольно-измерительным приборам и используемый для получения и консолидации данных в масштабах всего транспортного средства. Электронная приборная панель обеспечивает детальный анализ технического состояния транспорта, отражая в режиме реального времени показатели производительности отдельных элементов и ключевые данные эффективной работы технических систем авто класса ВАЗ. Цифровая панель объединяет представление показателей оператору транспортного средства, облегчая процесс эксплуатации транспортного средства и принятие оперативных решений.

Цифровая панель — одна из последних технических разработок, обеспечивающая водителя самой точной информацией о параметрах мотора, которые он может получить мгновенно, ранее доступных только техническим специалистам. Устройство способно отразить диагностические коды двигателя при выявлении неисправностей одного из датчиков, позволяя водителю принимать обоснованное решение о необходимости транспортировать машину в сервисный центр или просто самостоятельно произвести замену неисправного датчика.

Преимущества использования электронной комбинации приборов для ВАЗ 2113, 2114, 2115 и «сородичей»:

  • цифровое отражение конкретных параметров скорости;
  • полная информация о состоянии транспорта со всех датчиков одновременно и во время движения;
  • отображение диагностических кодов неисправностей;
  • настраиваемый дисплей;
  • оригинальный дизайн предоставления эксплуатационных показаний.

Недостатки применения электронной комбинации приборов:

  • трудно различимы показания при ярком солнечном свете;
  • высокая ремонтная стоимость изделия при выявлении неисправности в самой панели;
  • отсутствие визуального ощущение ускорения, которое обеспечивается аналоговым спидометром.

Основной мотивацией замены аналоговой панели с размещёнными приборами в ВАЗ 2113-15 и «сородичах» на электронную комбинацию приборов признанно является использование всех преимуществ отображения многочисленных данных с установленных на транспортном средстве датчиков, накопление информации в памяти с возможностью проведения последующего анализа.

Электронная цифровая панель семейства Лада Самара 2 (ВАЗ 2113, 2115 2114) и аналогов позволяет наблюдать показания во время вождения, не загромождая приборную панель дополнительными датчиками и циферблатами, не нарушая общей эстетики интерьера. Цифровая панель является хорошим источником доступа к техническим данным и параметрам, повышая оригинальность и неповторимость автомобиля.

Приборная панель ВАЗ 2114 — как снять и заменить

В процессе управления автомобилем приборная панель ВАЗ 2114 играет очень важную роль. Она представляет собой комплекс приборов, отображающих многие параметры автомобиля. Среди них: скорость, количество оборотов коленчатого вала, температура охлаждающей жидкости, оставшееся количество бензина. Многие панели оборудованы вольтметрами, указателями давления масла и даже электронным термометром. Кроме того, на приборной панели размещается большое количество органов управления электрической частью автомобиля. В этой статье мы расскажем, как снять приборную панель ВАЗ 2114, заменить ее и тюнинговать, а также как производится замена ламп подсветки.

Для чего производится замена приборной панели

Чаще всего, причина, по которой водитель идет на этот шаг – это ДТП. После него, приборная панель приходит в негодность: трескается и теряет свой первоначальный вид. Бывают ситуации, когда форма изделия не изменилась, но на ней появились довольно некрасивые трещины, что нарушает общую эстетику автомобиля.

В этой операции есть очень много сложностей. Первая из них – это подключение электрических приемников. Дело в том, что многие водители забывают вставить какой-нибудь штекер и прибор попросту отказывается работать. В связи с этим, все приходится начинать сначала. Вторая сложность заключается в демонтаже. Чаще всего, при разборке, водители случайно ломают какое-нибудь крепление или прибор. Все это заставляет водителя обращаться к услугам автомастеров и отдавать немалые суммы за выполненные работы.

На самом деле, всего намного проще, чем кажется. Достаточно четко следовать инструкции и проявлять особую осторожность. Тогда вы сэкономите много нервов и сил.

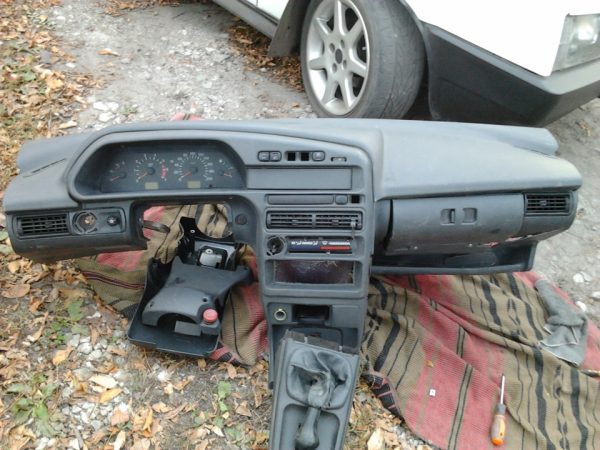

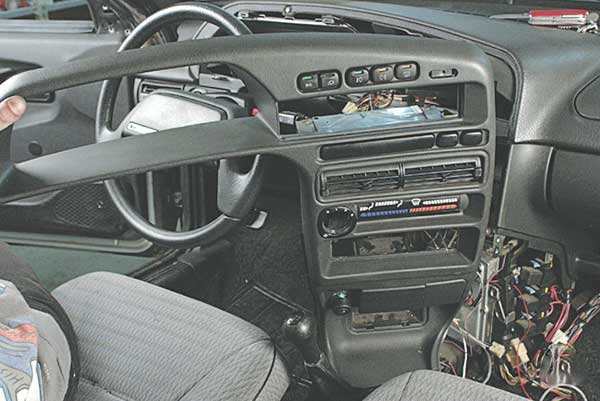

Как снять приборную панель ВАЗ 2114

В первую очередь, обесточьте цепь электрической сети. Для этого снимите «плюсовую» клемму аккумулятора. Итак, порядок действий при снятии выглядит вот так:

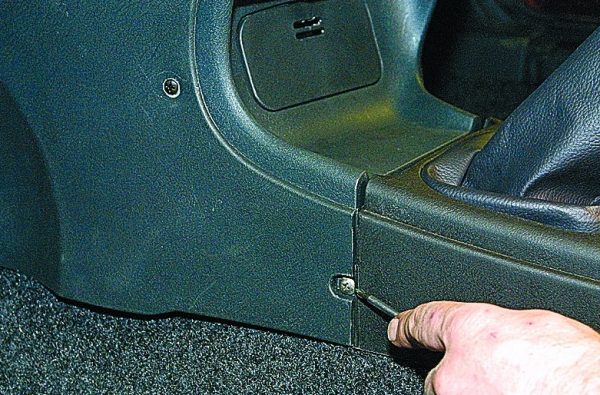

  • Со стороны водителя с левой стороны консоли необходимо снять боковую накладку. Для этого выкрутите пять саморезов, и демонтируйте деталь. Те же самые действия необходимо проделать и со стороны пассажирского сидения. После этого, отсоедините штекера, ведущие на магнитолу, прикуриватель, пепельницу и их подсветку.
  • Теперь необходимо вытащить рукоятку выключателя печки. Для этого подденьте ее отвертку и потяните на себя. То же самое делается и с рукоятками управления заслонкой. Все мелкие элементы, лучшего всего, положить в какую-нибудь емкость, чтобы не потерять.

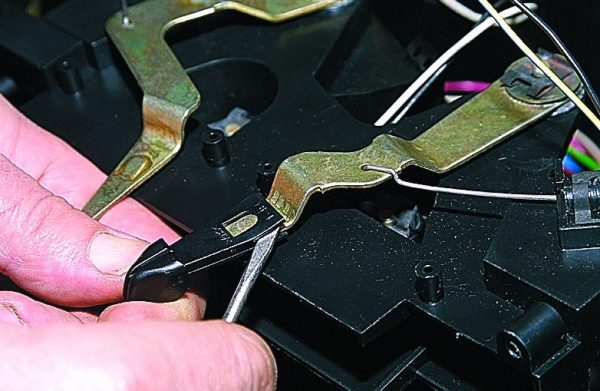

  • Далее выкрутите саморезы на щите приборов. Два из них расположены сверху, а два других – снизу. Удобнее такую процедуру выполнять фигурной отверткой. Вытащите заглушку рядом с кнопкой включения обогрева заднего стекла и открутите еще один саморез. После этого, накладка поддевается и отводится в сторону сидений. Вы сразу же увидите большое количество штекеров и фишек. Все их необходимо снять и пометить, чтобы не перепутать при сборке. Рулевое колесо лучше всего снять.
  • Отверните снизу крепления рулевой колонки и опустите ее вниз. Делается это для того, чтобы она не мешала при дальнейшей разборке. На блоке управления отопителя выверните все саморезы и утопите последний внутрь панели.

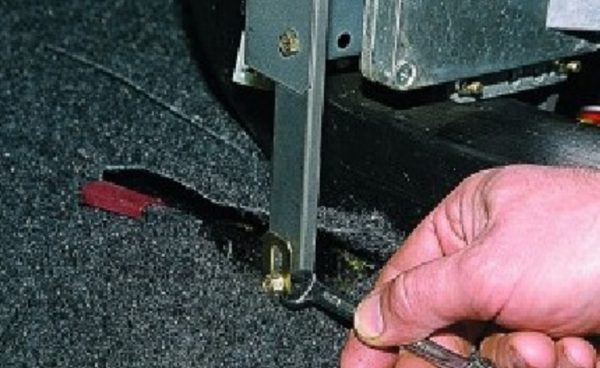

  • Найдите металлические кронштейны (от пола до панели) и выверните все саморезы, которые их крепят. Не забудьте открутить поперечину.
  • Возьмитесь за ручку гидравлической корректировки фар и потяните на себя. Снимите ее и рукоятку регулировки яркости подсветки приборной панели. Теперь вытащите накладку и демонтируйте светодиодную вставку. После этого, открутите показавшиеся гайки.
  • Вытащите оставшиеся штекера иммобилайзера и фишку освещения бардачка.

После этого, открутите оставшиеся большие саморезы крепления панели и потяните ее на себя. Последним движением вверх вытащите ее из посадочного места. Монтаж новой детали производится в обратной последовательности по заранее помеченным штекерам.

Замена ламп подсветки в приборной панели ВАЗ 2114 + Видео

Работа ламп приборной панели обеспечивает подсветку органов управления и информации о параметрах автомобиля в темное время суток. Если они перегорели, их необходимо обязательно заменить, так как попытка найти в темноте какую-то кнопку может закончиться довольно печально.

Все работы по замене производятся на разобранной панели. Как снять панель – расписано выше. Все, что требуется от вас – это купить комплект новых лампочек. Почему именно комплект? Потому что удобнее будет заменить все лампы сразу, чем поменять одну, всю собрать и ждать, когда перегорит другая. Все это трудоемко и может потратить много сил, поэтому, лучше всего, сделать все заранее.

Чтобы поменять лампы в панели достаточно сделать несколько простых движений. Отверните патрон перегоревшей лампы и вытащите его. Крутить следует против часовой стрелки. После этого, вытащите старую лампу и на ее место установите новую. Установка патрона производится в обратной последовательности.

Тюнинг приборной панели

Если вы хотите каким-то образом улучшить внешний вид приборной панели или сделать ее функциональной, то можно выполнить ее тюнинг.

Самым распространенным видом тюнинга приборной панели является установка новых ламп в подсветке приборов или установка дополнительного освещения. Чаще всего, замена ламп производится на лампы с другим цветом светового потока (например, зеленого или синего). Подбор цвета должен быть таким, чтобы он не раздражал глаза, особенно в темное время суток. Дополнительное освещение применяют, в основном, для нижней части панели в ногах. Для этого можно купить уже готовый набор светодиодов и подключить их к бортовой сети автомобиля.

Другой способ тюнинга подразумевает изменение внешнего вида шкалы приборов. Для этого, на цветном принтере можно распечатать уже готовые решения, приклеить к жесткому картону и установить вместо старой шкалы. Стоит учитывать то, что освещение новой шкалы может немного отличаться от заводского. Поэтому, важными критериями будут цвет шкалы и материал, к которому его приклеят.

Более серьезная модернизация предполагает изменение внешнего вида самой панели. Для этого ее можно покрасить или обтянуть новым материалом. Если вы решили обтянуть панель, то применяйте для этого только разрешенные материалы. Под запретом находятся обычная ткань и мех, так как они являются легковоспламеняемыми. Цвет обтяжки стоит выбирать в соответствии с общим фоном салона. Прекрасно смотрится комбинация сразу двух цветов (например, бежевый и коричневый).

Если вы решили окрасить панель в другой цвет, то ее необходимо снять. После этого она зачищается с помощью наждачной бумаги и обезжиривается. Первым делом наносится специальный герметик, а после него автомобильная краска. Не используйте покрасочные материалы, которые имеют повышенную чувствительность к большим температурам. Если окрасить пластик какой-либо другой краской, то при длительном стоянии автомобиля под солнцем, краска расплавится и попросту отойдет. Другая неприятность может подстерегать вас при мойке панели – обычная краска имеет свойство стираться обычной водой, еще лучше — мыльной. Будьте готовы к тому, что первое время в салоне будет пахнуть краской.

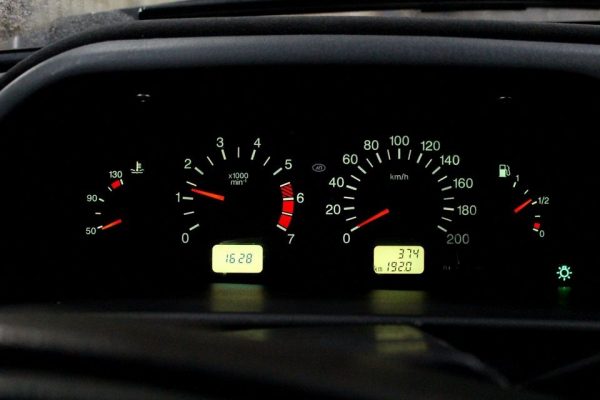

Панель приборов ВАЗ 2114, 2115

Не удивительно, что абсолютно каждое современное авто оборудовано приборной панелью, ведь именно благодаря ей водитель может следить за основными узнали автомобиля. И панель приборов ВАЗ 2114, 2115 не исключение. Проще говоря такая панель играет роль связующего звена между человеком и транспортным средством.

По мере развития приборная панель оснащалась дополнительными датчиками и индикаторами, которые делают процесс управления авто более удобным и безопасным. Если вы хотите знать какие элементы находятся на приборной панели ВАЗ 2114, 2115 тогда обязательно ознакомьтесь с данной статьей.

Обозначения лампочек, индикаторов, значков и кнопок на панели приборов ВАЗ 2114, 2115

Сначала рассмотрим описания и значение значков и кнопок панели, в независимости от того оснащена машина инжектором или карбюратором.

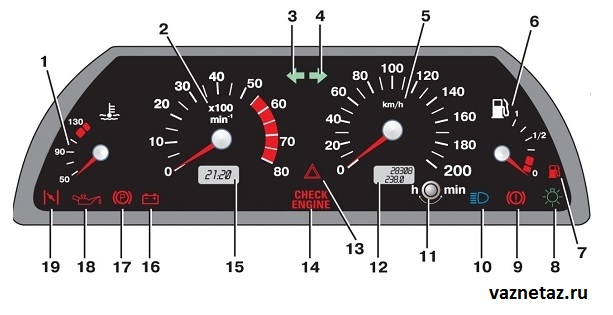

Схема панели приборов ВАЗ 2114, 2115

1 — Датчик контроля, измеряющий температуру охлаждающей жидкости в системе охлаждения двигателя. При нормальной работе силового агрегата температура антифриза не должна превышать показатель в 90 градусов. Но минимальные отклонения иногда допустимы. Если вы заметили, что двигатель стал часто перегреваться, обязательно обратитесь за помощью в автосервис. Иногда сам датчик может показывать неверные результаты.

2 — Такое устройство, как тахометр обрабатывает информацию, которая поступает от коленвала и выводит её на панель. Показатели тахометра указывают на количество оборотов двигателя.

3,4 — Индикаторы поворотов. В случае, когда индикаторы мигают одновременно, но медленно, это может свидетельствовать о возможной проблеме с самими лампочками или в сети электропроводки.

5 — Самым основным элементом любой панели приборов считается – спидометр. Благодаря ему водитель может определить скорость движения. Незначительная погрешность в показателях допускается, но она не должна превышать показатель более чем на 5 километров. Если подобные показания существенно отличаются от реальных, то вероятнее всего проблема именно в спидометре.

6 — Датчик уровня топлива в топливном баке. Когда в баке уровень снижается до 6-7 литров загорается красная лампочка, что свидетельствует о том, что необходимо дозаправить автомобиль.

7 — Индикатор низкого уровня топлива.

8 — Символ обозначающий включение света. Срабатывает он в случае включения ближнего света и габаритов.

9 — Лампочка тормозов свидетельствует о том, что система тормозов автомобиля работает некорректно. Чаще всего она загорается если в автомобиле не хватает тормозной жидкости.

10 — Лампочка синего цвета обозначает включенный дальний свет фар.

11 — Кнопка для сброса суточного показателя пробега. Сверху показан общий пробег автомобиля, а снизу суточный.

12 — дисплей бортового компьютера с показателями пробега.

13 — Символ включения сигнализации (световой). При включении аварийного света лампочка начинает мигать красным цветом.

14 — Символ «Чек». Он срабатывает в случае возможных проблем с силовым агрегатом автомобиля. Причин этому может быть множество, от проблем со смешиванием горючей смеси с воздухом, до поломки различных силовых узлов двигателя. В любом случае необходимо обратиться в сервис для компьютерной диагностики или ремонта.

15 — Датчик внешней температуры воздуха и показатели времени. Кнопка сброса суточного пробега позволяет при её прокручивании переходить от показателей температуры до показателей времени.

16 — Датчик заряда аккумулятора. Чаще всего он загорается в случае практически полного разряда АКБ. Если свет индикатора очень слабый или наоборот яркий, то проблема может быть в генераторе.

17 — Значок активации ручного тормоза. Горит он как при включенном двигателе, так и наоборот.

18 — Значок показывающий давление моторной жидкости. Обычно его появление сигнализирует о недостаточном количестве смазывающей смеси. В подобном случае обязательно проверьте уровень масла. Иногда проблема может быть при неправильной работы масляного насоса.

19 — Если двигатель оснащен инжектором, то на приборной панели находится резервный значок. Ну а если двигатель карбюраторный, то это индикатор подсоса.

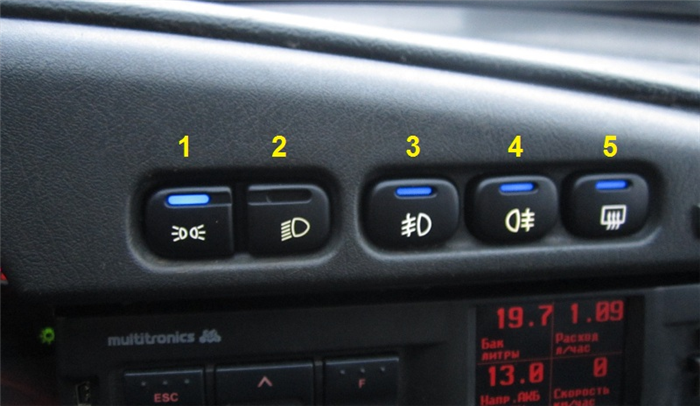

Кнопки на панели приборов

  1. Включатель габаритов
  2. Ближний свет фар
  3. Кнопка передних противотуманок
  4. Задние противотуманки
  5. Обогрев заднего стекла

Обозначения контрольных ламп и индикаторов панели приборов ВАЗ 2114, 2115. Видео

Замена лампочек панели приборов ВАЗ 2114, 2115. Видео

Подсветка панели приборов ВАЗ 2114, 2115. Диагностика, ремонт.

Панель приборов является достаточно сложным узлом, и соответственно он может выйти из строя, как и любой другой узел автомобиля. Панель часто не работает или перестает гореть.

Какие основные проблемы могут наблюдаться при неисправной приборной панели ВАЗ 2114, 2115:

1. Основная подсветка ПП исчезла, но остальные датчики продолжают работать или наоборот. Чаще всего такая проблема возникает в случае выхода из строя предохранителей панели. Они имеют маркировку F16. Такой предохранитель помимо подсветки панели отвечает еще и за поворотники, а также световую сигнализацию (аварийку), и фонари заднего хода. Если аварийка и поворотники работают нормально, то скорее всего проблема в электроцепи, возможно произошло замыкание.

Ниже на видео показано как починить подсветку приборной панели:

2. Спидометр и тахометр неправильно работают. В таком случае сначала советуется проверять датчики положения коленвала, а также датчики скорости. Если эти датчики работают правильно, то возможно проблема заключается в плохом контакте электросети или в повреждении непосредственно самой проводки.

3. Если не работают некоторые датчики, но остальные элементы работают правильно, то возможно вышли из строя лампочки. В таком случае необходимо просто заменить их на новые.

4. Если стрелка показывающая уровень топлива в баке или уровень охлаждающей жидкости упала в самый низ, или наоборот всегда находится в верхнем положении, то скорее всего проблема в датчиках или электроцепи. Спешить с заменой датчиков не стоит. Сначала проверьте проводку, правильно ли она работает и нет ли замыкания. В таком случае лучше всего обратиться к профессионалам.

5. Часто случается, что в общем приборная панель работает нормально, но время от времени наблюдаются перебои в работе некоторых датчиков. Зачастую причина находится в электроцепи. Также причина может быть в некорректной работе процессора.

Как правильно сделать самодиагностику панели приборов ВАЗ 2110, 2111, 2112, 2114, 2115.

Не стоит забывать о том, что ПП обеспечивает обратную связь водителя с автомобилем, поэтому она должна правильно справляться со своими основными функциями. В противном случае, это может привести к аварийной ситуации во время движения. Если вы заметили различные проблемы в работе панели, то не стоит откладывать, как можно быстрее решите эту проблему.
