Установка укороченных сошек на ваз 2107

Установка укороченных сошек на ваз 2107

Всем привет!
Сегодня мы расскажем Вам о том, как самим сделать выворот на классике.

Для начала мы пилим ограничители на рычагах и на рулевом редукторе.
На рычагах:

На рулевом редукторе:

Чтобы сделать нужный отрицательный развал, стандартных болтов будет мало, на замену стандартных болтов нужно будет купить болты от генератора ВАЗ 2108 (4 шт), шайбами делаем отрицательный развал, чтобы выглядело это примерно так:

Переходим к сошке.
Цель проста, пододвинуть рулевой наконечник ближе к оси выворота (верхняя и нижняя шаровая смотрящие друг на друга- это и есть оси поворота). И не бойтесь варить, сошка сделана из такого металла, что не развалится, а место сварки не когда не развалится если просто проварено, скорее прогнутся все рычаги и лонжероны уйду, прежде чем лопнет сошка.

Примерное место обрезки:

Должно получится примерно так:

Вероятнее всего, когда вы ее сварите, она будет упираться в тормозной суппорт. Лечется это перенесением суппорта вперед, и установкой тормозных шлангов «Нива». Старайтесь при проектировании сошки максимально попадать на ось поворота. Если смотреть сзади (по ходу движения авто) на поворотный кулак, то место нахождения крепления к рулевой тяги должно быть на одном уровне. НО сильно не приблежайте, а то рулевой наконечник при вывороте может упираться в рычаг.

Подготовка и вынос суппорта.
Берем поворотный кулак со ступицей и скобой, которая держит тормозной суппорт. Обратите внимание на изгиб (во внутрь), и просто меняем местами их с лева на право. Это даст сантиметр выноса без лишнего «краилова». Можно конечно извратиться и заказать у токаря…
Следующий шаг — нужно убрать кромку, чтобы ступица вошла во внутрь(кто не понял сделать дырку просто по больше, снять кромку меньшей окружности и сделать ее одной большой)

При этом ступица останется на своем месте и ни куда не сдвигается, ее конические подшипники так и одеваются на конус. Берем длинные болты и шайбочки и слепливаем все вместе.

Одеваем тормозной диск и проверяем, чтобы все тормозило.
Берем проставки (обычные ВАЗовские) в количестве 8 штук(по 4 на сторону) они как раз примерно по 0,5 см., что придаст вынос самого тормозного диска.

Рулежка.
Делаем длинные рулевые тяги. Вот такой стандартный наконечник (эта разница в размере и есть выворот). Изгиб очень важен, он помогает избегать контакта с другими частями, а главное с лонжеронами.

Самое слабое место в конструкции!
В этом месте сошку перекручивает, завязывает в узел даже после легкого касания о бордюр. Будьте аккуратны.

Ставим удлиненные шланги от «Нивы» или «Газели».

После перенесения верхней шаровой, стало задевать об кузов, но тут к нам на помощь приходит болгарка, вырезаем все что мешается.

По итогу у вас должно получится примерно так:

Делаем выворот на классике

Как построить корч&nbsp|&nbspПолезная инфа Без комментариев

Всем привет! Сегодня рассмотрим способы увлечения угла выворота на классике.

И так перейдем сразу к сути. Существует великое множество способов увеличить угол поворота колес, но основных все равно остается два. Система вроде Wisefab и наш любимый стиль «колхоз тюнинг» или как его называют четкие ребята custom tuning. С Wisefab все более менее все понятно, подкопил денег, купил, приладил, и вот выворот уже 65+ градусов. Более подробно о Wisefab, рассмотрено здесь: выворот на Nissan Silvia.

Перейдем к нашей любимой теме тюнинг своими руками или custom tuning ваз.

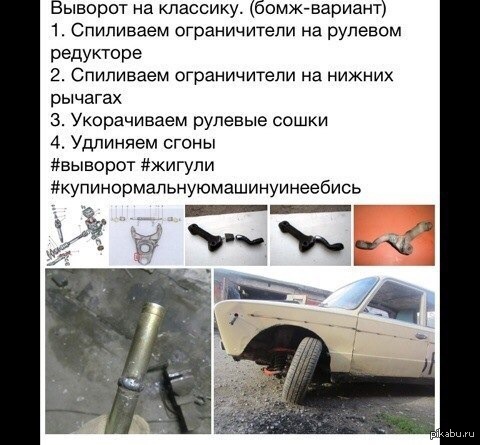

Для начала пилим ограничители на рычагах, и на рулевом редукторе.
На рычагах:

На рулевом редукторе:

Идем дальше. Что бы сделать нужный отрицательный развал, стандартных болтов было мало, им на замену купить болты от генератора ваз 2108 4 шт, шайбами сделал отрицательный развал. Выглядит это примерно вот так:

Целью является пододвинуть рулевой наконечник ближе к оси выворота (верхняя и нижняя шаровая смотрящие друг на друга и есть оси поворота). И не бойтесь варить, сошка сделана из такого металла что не развалится, а место сварки НЕ КОГДА НЕ РАЗВАЛИТСЯ если проварено просто, скорее прогнутся все рычаги (проверенно) и лонжероны уйду прежде чем лопнет сошка.

Примерное место обрезки:

То что было и то что должно получится:

Вероятнее всего сварив ее она будет упираться в тормозной суппорт. Лечение суппорт перенесен вперед, ставим тормозные шланги нива. Старайтесь при проектированни СОШКИ максимально попадать на ось поворота. Это если смотреть сзади (по ходу движения авто) на поворотный кулак то место нахождения крепления к рулевой тяги должно быть на одном уровне. НО! СИЛЬНО НЕ ПРИБЛИЖАЙТЕ, А ТО РУЛЕВОЙ НАКОНЕЧНИК ПРИ ВЫВОРОТЕ МОЖЕТ УПИРАТЬСЯ В РЫЧАГ.

Читать еще:  Как убрать рыжики с арок ваз 2114

Подготовка и вынос суппорта (чтоб поставить укороченную сошку).

Поворотный кулак со ступицей и скобой которая держит тормозной суппорт. Обратите внимание на изгиб (во внутрь), берем и просто переворачиваем ее (вернее поменяем местами их с лева на право). Это даст сантиметр вынос без лишнего краилова. Можно конечно извратиться и заказать у токаря…

Не большой геморой! Убрать кромку, чтобы ступица вошла во внутрь(кто не понял сделать дырку просто по больше, снять кромку меньшей окружности и сделать ее одной большой)

При этом ступица останется на своем месте и ни куда не сдвигается ее конические подшипники так и одеваются на конус. Берем длинные болты и шайбочки и слепливаем все вместе.

А ДАЛЬШЕ НАДО ОДЕТЬ ТОРМОЗНОЙ ДИСК И ЧТОБЫ ВСЕ ЭТО ТОРМОЗИЛО

Берем проставки (обычные вазовские) в количестве 8 штук(по 4 на сторону). Они дадут вынос непосредственно самого тормозного диска (т.к мы вынесли суппорт уже на один сантиметр переворотом скобы и еще на один проставочными шайбами)(получилось 2 см, математика!), а проставки как раз по 5 мм примерно (суммируем их и вуаля! те же два сантиметра)

И ПИЛИМ . РЕЖИМ ПИХАЕМ ЧТОБ ОНИ ВОШЛИ ВО ВНУТРЬ ТОРМОЗНОГО ДИСКА

РУЛЕЖКА. Делаем длинные рулевые тяги. Вот такой стандартный наконечник (вот эта разница и есть выворот). Изгиб очень важен, он помогает избегать контакта с другими частями, а главное с лонжеронами.

САМОЕ СЛАБОЕ МЕСТО КОНСТРУКЦИИ

В ЭТОМ МЕСТЕ СОШКУ ПЕРЕКРУЧИВАЕТ, ЗАВЯЗЫВАЕТ В УЗЕЛ ДАЖЕ ПОСЛЕ ЛЕГКОГО КАСАНИЯ О БОРДЮР

Ставим удлиненные шланги от Нивы или Газели.

После перенесения верхней шаровой, стало задевать об кузов, и тут помогла болгарка, вырезал все что мешалось.

По итогу у вас должно получится что то вот такое:

Делаем выворот на классику

Найдете ошибки пишите нам. Не забывайте нажимать сердечки и делиться с друзьями, ПОДПИСЫВАЕМСЯ !

Установка укороченных сошек на ваз 2107

Статья о том, как увеличить выворот на сток рычагах.
Итак нам понадобиться:

1. Четыре поворотных кулака, они же цапфы. (Купить их можно на разборке, отдают их за копейки)
2. 8 втулок реактивных тяг, классических
3. 8 болтов ГБЦ, народ ставит почему то от гбц 08, у меня лежали классические, примерил все идеально подошло.Так что можно не заморачиваться и делать шпильки из классических болтов ГБЦ.
4. 8 болтов.Уже для самого бутера. Экономить на них не стоит.Все 8 болтов у вас выйдет максимум на рублей 300 не больше, так же в ценник я включил гайки. Гайки берем самоконтрирующиеся, так же 8 штук. Вообще ребята когда, что делаете, всегда берите новые болты и гайки.
И так получается, нам нужно 4 длинных болта, и еще 4 немного короче.
5. Болгарка
6. Сварочный аппарат
7. Прямые руки и терпение. Главное не спешите, все таки как ни как рулевую переделываете=)

Значит, берем 2 поворотных кулака(цапфы) и отрезаем на них крепления шаровых(верхнее и нижнее)
На двух других отрезаем центральную ось.ТОЛЬКО срезайте не полностью, а рассчитайте так, чтобы потом можно было сварить кулаки меж собой(По центру) это на много усилит конструкцию.

Далее берем втулки реактивных тяг, если мне не изменяет память длиной они где то 4.5 см, вообщем грубо говоря 5 см. Из них нам нужно всего 3 см.Так как, если делать больше, то придется подминать подкрыльник(с обеих сторон) главное, чтобы длина их была одинакова.

Затем собираем конструкцию.Вот, что должно получиться

Хорошенько затягиваем, на фото видно, что центральная ось вплотную прижалась к второму кулаку.

После того, как затянули болты, прихватываем втулки сваркой.Для начала можно просто натыкать, чтобы если, что разобрать и переделать, а потом уже хорошенько обварить и усилить пластинами.

В итоге у нас получается вынос коло 9 см в общем.

Выворот на сток сошках.. В следующей статье будет мануал по укорачиванию сошек для сток рычагов.

Известно, что угол поворота колёс (выворот) на автомобилях ВАЗ классика можно увеличить, просто собрав деньги и купив систему наподобие wisefab. После непростой установки, можно довести угол поворота до 65 градусов . Аналогичные устройства продаются и для других автомобилей.

Читать еще:  Признаки неисправности бензонасоса ваз 2107 инжектор

Мастера-автолюбители реализовали множество собственных способов увеличения угла поворота на автомобилях ВАЗ, с иронией называя такие способы custom tuning или «колхоз тюнинг», однако такие механизмы не уступают по прочности и технологичности монтажа приобретённым в магазине.

Выворот колес для дрифта на классике своими руками процесс работы

Последовательность работ для увеличения угла поворота колёс автомобилей ВАЗ следующая. Выполнять её не сложно, понимая, для чего выполняется каждое действие.

  1. Спилить ограничители на рычагах.
  2. Спилить ограничители на редукторе руля.
  3. Купить удлинённые 4 болта с шайбами для генератора вазовской «восьмёрки».
  4. Установить отрицательный развал, заменив болты из комплекта на купленные генераторные.
  5. Изготовление сошки.

Осью выворота является прямая, проходящая через шаровые опоры. К этой оси надо максимально переместить рулевой наконечник.

Для этого провести сварочные работы на сошке. Следует знать, сошки изготовлена из хорошего металла, который сваривается любой сваркой.

Посмотрите каком можно сделать тюнинг Лада Калина !

Производя разметку сошки под обрезку, надо максимально совместить ось поворота с поворотным кулаком, при этом узел крепления на тяге должен находится на этом же уровне. Старайтесь создать зазор рулевого наконечника и рычага сошки на максимальном вывороте.

В случае, когда изготовленная укороченная сошка всё-таки будет соприкасаться с тормзным суппортом, всегда его можно передвинуть вперёд.

Выворот колес своими руками на ВАЗ классика фото

Проще всего поменять местами скобы крепления тормозного суппорта с левой стороны, на правую. Так можно сэкономить несколько сантиметров расстояния и оставить токаря в покое.

Под установку ступицы снять кромку, иначе ступица не войдёт во внутрь своего посадочного места. Конические подшипники ступицы остаются на месте, на них садится конус и закрепляется длинными болтами с шайбами.

Осталось установить новые удлинённые тормозные шланги, для этого лучше всего просто купить нивовские тормозные шланги. Ещё более длинные тормозные шланги у «ГАЗели», их также можно применить на ВАЗе.

Купить обычные проставки для ВАЗа, их надо по 4 на каждую сторону — итого 8 штук. Проставками нужно переместить тормозной диск. Вынос необходимо делать, так как суппорт смещён на сантиметр переносом скоб и установкой проставочных шайб.

Осталось подогнать проставки по месту, внутри тормозного диска, закрепить проставки. Суммарная высота проставок, а каждая равна 5 мм, должна компенсировать расстояние смещения суппорта.

  1. Изготовить удлинённые рулевые тяги, используя стандартный наконечник. Изгиб наконечника располагать так, чтобы не было контакта с деталями. Самым узким местом является возможный контакт с лонжероном.

Возможно, что новый механизм будет задевать о внутренние детали кузова. Их можно срезать болгаркой, так как они не испортят внешнюю поверхность кузова. Чаще всего, подрезки кузова не избежать в районе верхней шаровой.

Испытания действия всего механизма, могут закончится деформацией переваренной сошки, поэтому постарайтесь провести «жёсткие» испытания, например не объезжайте бордюр на полном угле поворота. Прочная сошка — гарантия безопасности. Техническая доработка автомобиля, это и есть тюнинг ваз 2108 своими силами.

Описание

Модель: ВАЗ 2101

Материал : поковка чугун

Размеры: укорочены на 30 мм
Назначение: укороченные сошки предназначены для увеличения предельного выворота передних колес автомобилей классического семейства ВАЗ

Дополнительная информация: В зависимости от рычагов,могут потребовать доработки рулевых сгонов.На данной модели изменен угол Аккерманна относительно стандартной сошки, данная модель подойдет для тех кто хочет увеличить выворот колес,но не готов к сильным изменениям, при использовании данных сошек ТУРБОТЕМА можно передвигаться на автомобиле каждый день , повышенного износа и нестабильности в обычной езде не будет,так же это отличный вариант для зимних соревнований,как кольцевых гонок так и для дрифта.

Как сделать выворот на классике, убрав угол аккермана.

и выпиливаемся сами

4) Выкидываем нахер ненужное.

Действительно, зачем они столько всего туда понасовали?

на фотке рычаги не стоковые а оранжевые стингер судя по фото) на сток рычагах поменьше угол будет

и руль заклинит нахуй!

В чём смысл? Мне кажется – повернёшь так руль и колеса отлетят у шестёрки.

дрифт-одним словом(на льду думаю само то на классике)

А потом дорожникам отмывать таких кулибиных.

На стоке валим боком.

чем бы дитя не тешилось лишь бы ебать не просило

Читать еще:  Где стоит регулятор напряжения ваз 2107

на трассе несколько раз видел как при обгоне шаровые вылетают и колеса становятся в такое же положение

Зачем уродовать инвалида?

выворот делают чтоб дубасить боком, на жигуле по льду самое оно навык нарабатывать

Естественно для понтов. Уж очень реальные пасаны любят дешевые понты. Сам я не знаю какой в этом понт, наверно такой же как и в тонировке в ноль и обрезанных пружинах.

не сравнивай бпанщину и околоспортивную машину.
жигули по сравнению с японцами стоят как жвачка по сравнению с грузовиком жвачки, а учиться дрифту (тоесть “убивать” машину) во много раз дешевле на отечественном автопроме, плюс ремонтировать проще, ведь большинство с малого детсва знают че в них да как.
П.С большинство профессиональных гонщиков начинали с нелегала на дешевых развалюхах.

Ну для этого надо отслужить и отсидеть.

а как же занизить? и почему не красный?

но ведь настоящая пацанская тачка должна быть занижена! ну и желательно красная и с молниями что бы быстрей ездила

здесь важно не то как машина выглядет, а то как она может ебашить боком, поэтому сильно занижать не нужно, иначе на скорости все днище разъебет

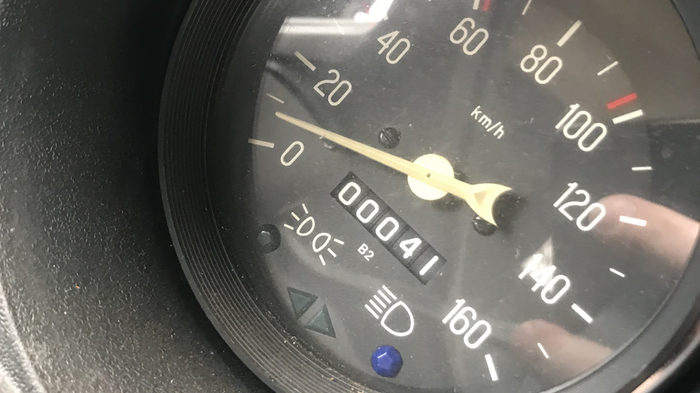

Забытая на 28 лет: новая “пятерка” ВАЗ 2105 1990 года с пробегом 41 км!

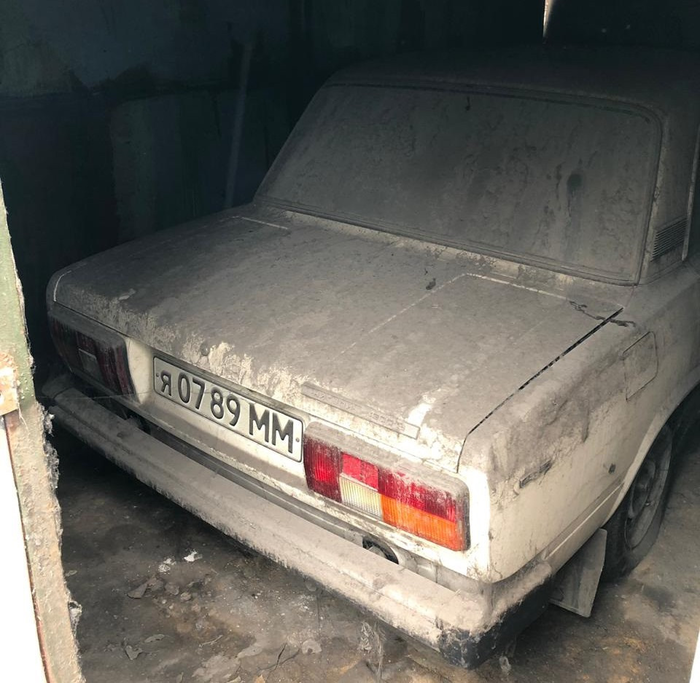

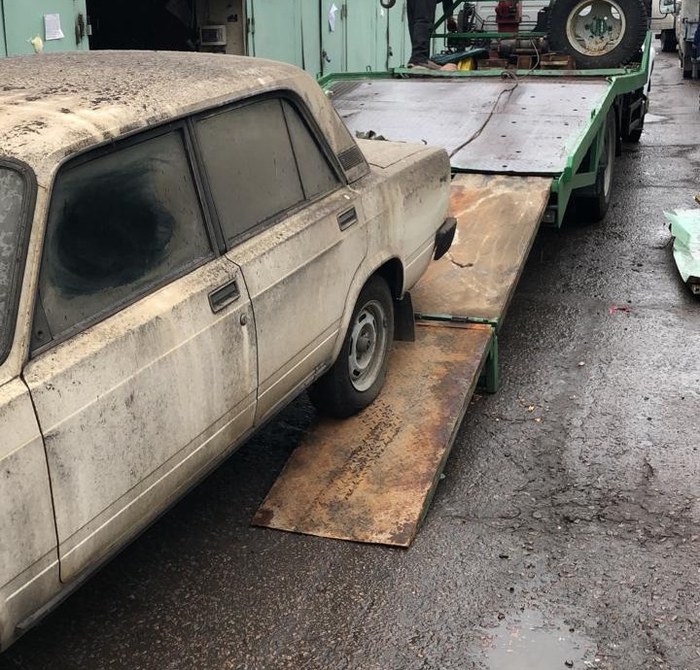

Данный экземпляр был найден в одном из гаражных кооперативов Москвы — буквально за день до его сноса. После этого начались поиски владельца: им оказался умерший в 1991-м году мужчина. Удалось найти его родственников, которые отдали все документы: свидетельство о регистрации, сервисную книжку, что-то из автосалона, а также ключи.

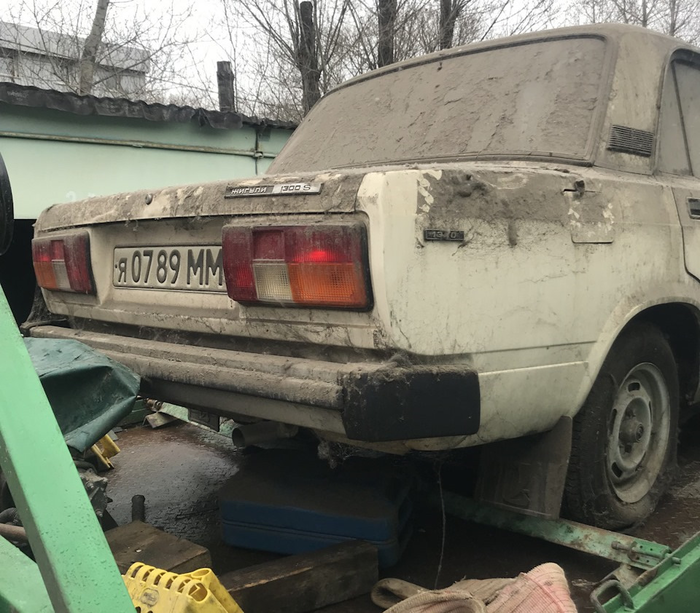

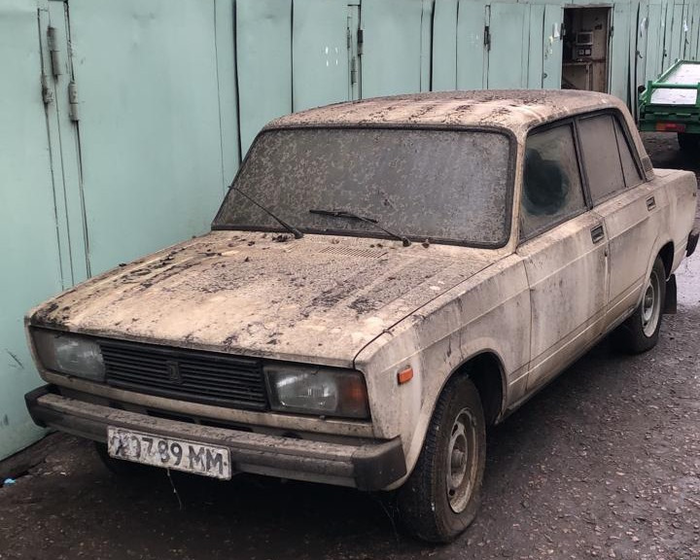

Сама машина — 1990 года выпуска и фактически провела всю жизнь в гараже без движения. На момент вскрытия на одометре был пробег всего 41 километр.

Эту “пятерку” успели поставить на учет, но до эксплуатации дело не дошло. Даже боковое зеркало заднего вида еще не было установлено — оно лежало в багажнике вместе с дворниками на фары.

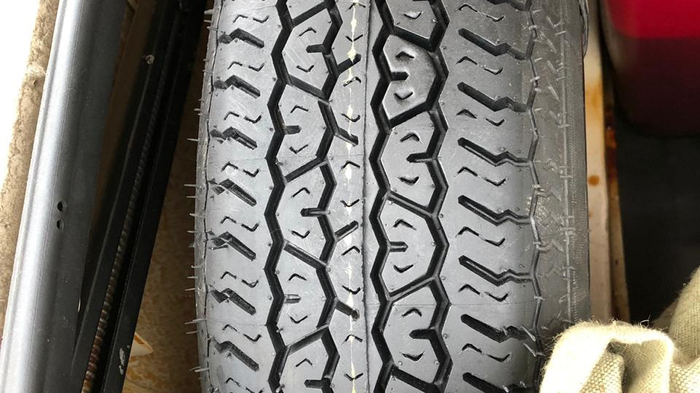

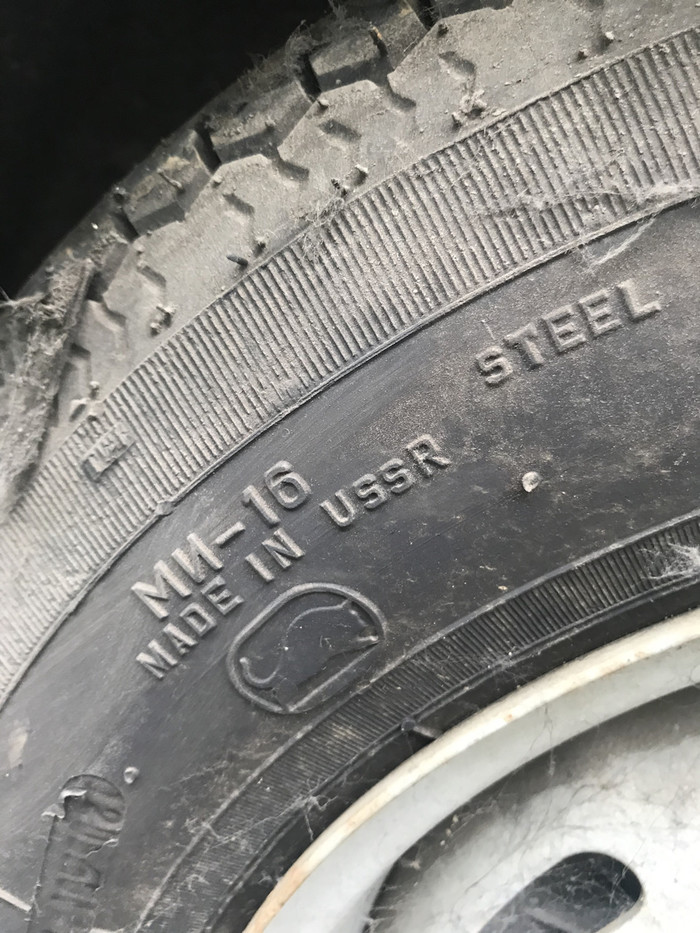

Резина на автомобиле — еще заводская Ми-16 советского производства, а запаска еще никогда не снималась. Багажник 2105 был забит различным барахлом времен СССР (включая туристическую палатку), среди которого нашлась сумка с инструментом и даже пластиковая канистра с моторным маслом еще тех лет!

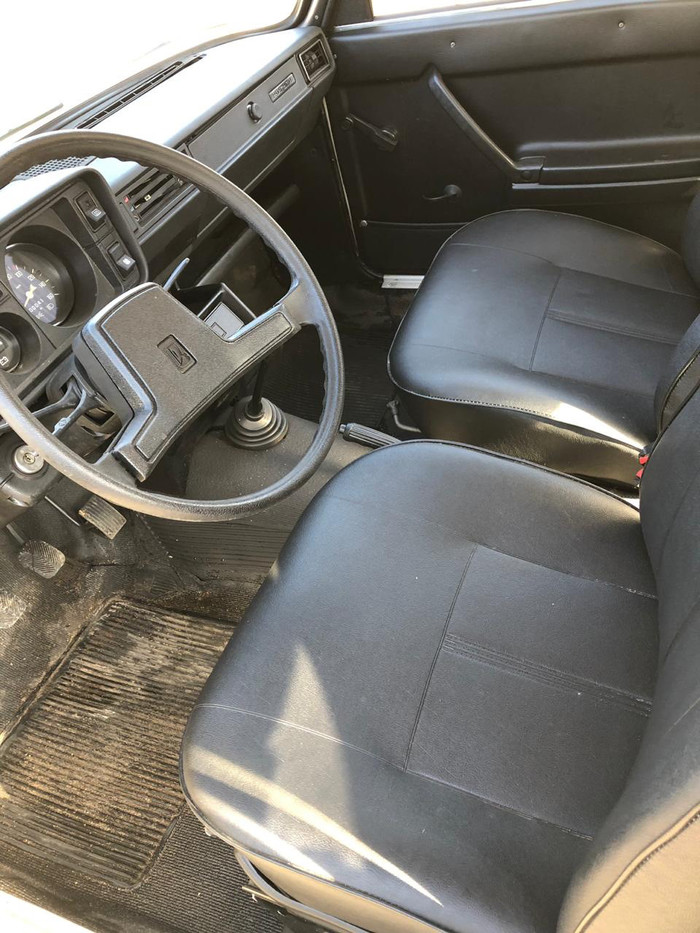

В салоне в отдельном пакете лежала баночка с краской Sadolin — для локальных косметических ремонтов. Кстати, цвет машины называется “Сафари”, светло-бежевый. А вот бумажная бирочка на внутренней стороне крышки багажника то ли потерялась, то ли отвалилась.

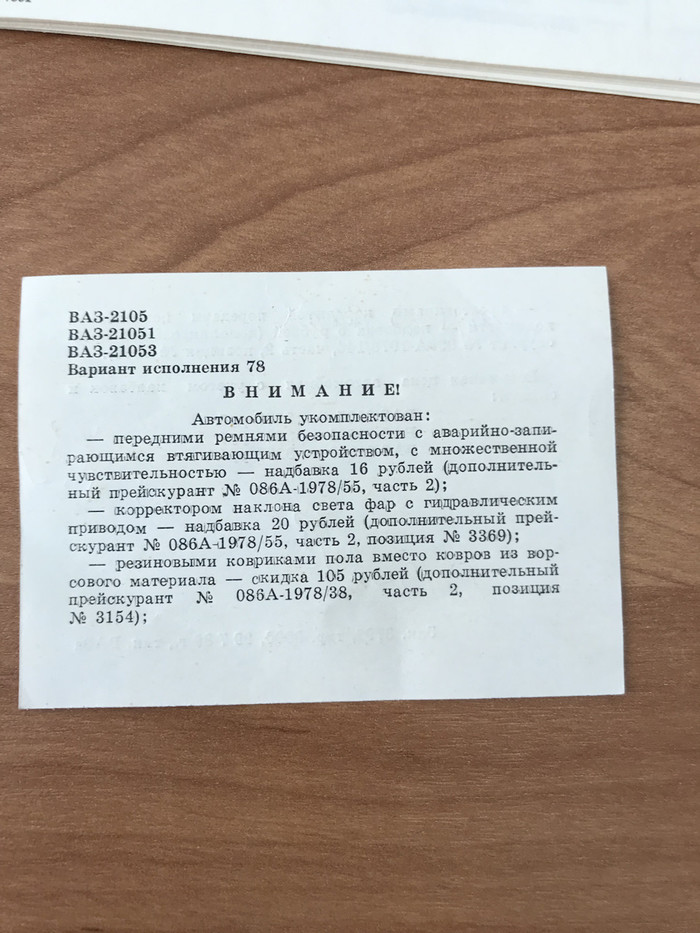

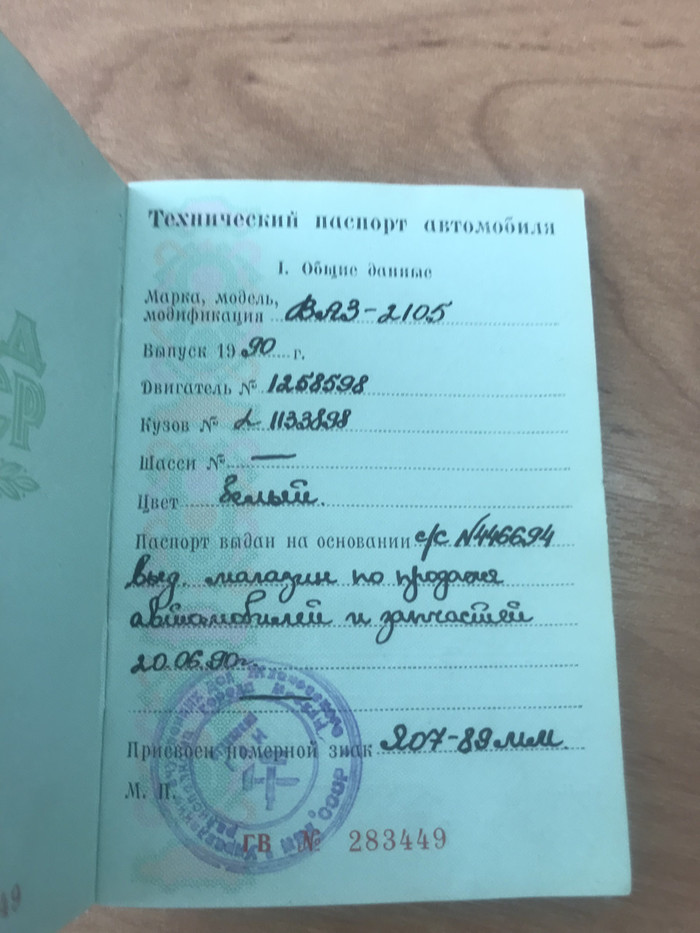

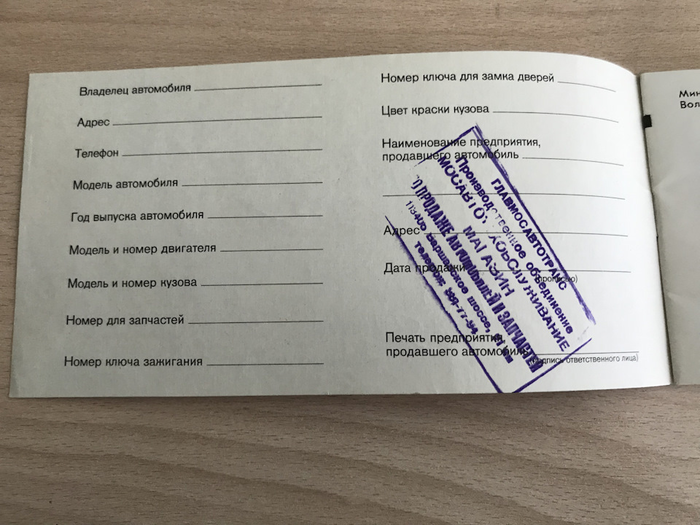

Судя по литературе и квитанциям, которые шли с машиной, эта “пятерка” была куплен в автомагазине производственного объединения МОСАВТОТЕХОБСЛУЖИВАНИЕ 20 июня 1990 года, а на следующей день машина даже прошла государственный техосмотр, о чем свидетельствует штампик в техпаспорте.

Первые опытно-промышленные партии ВАЗ-2105 были произведены в конце 1979 года, а полномасштабное производство новой модели началось с 25 января 1980 года.

В августе 1983 года автомобилю был присвоен Государственный знак качества СССР. ВАЗ-2105 пользовался хорошей популярностью, как на 1/6 части суши, так и в развитых западных странах. География поставок советского седана впечатляет: от Финляндии до Канады.

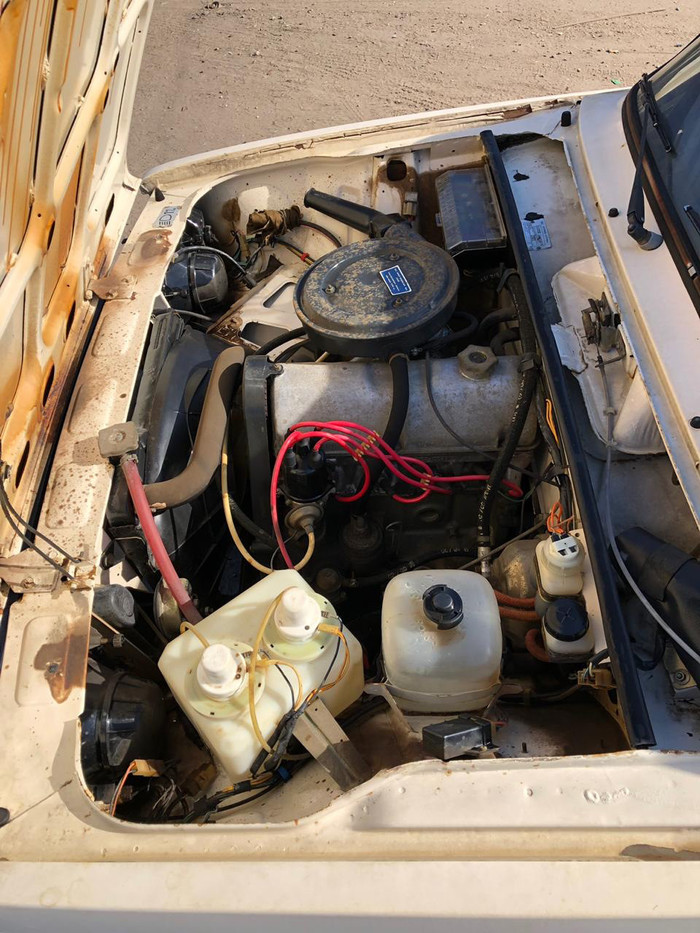

Авто оснащено 1,3-литровым бензиновым мотором ВАЗ-2105 мощностью 64 л.с. в паре с 4-ступенчатой механической коробкой передач. Такой двигатель имеет ременной привод ГРМ вместо привычной для ВАЗ 2101/2103/2106 цепи. С подобным силовым агрегатом машина разгоняется от 0 до 100 км/ч за 18 секунд, а максимальная скорость составляет 145 км/ч. Коробка передач — 4-ступенчатая механическая.
