Как протянуть головку блока на ваз 2109

Порядок затяжки головки блока (гбц)

Порядок и моменты затяжки болтов головки блока цилиндров на ВАЗ.

Данный порядок нужен для того чтобы правильно состыковать головку блока и блок цилиндров.
Чтобы не было перекосов и лишнего напряжения металла.

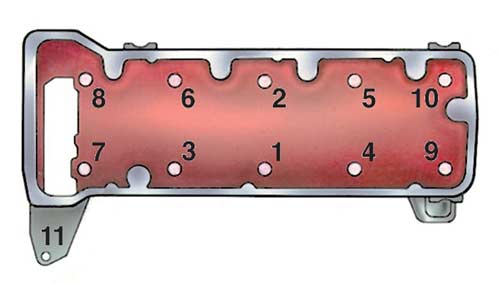

Схема и порядок затяжки головки блока цилиндров на ВАЗ 2101 – 07 (классика)

Затяжка болтов ГБЦ проводится в два захода.

Первый заход: болты 1 – 10 затягиваются моментом 3,5 – 4,1 кгс*м.

Второй заход: эти же болты, но затяжка моментом 10,5 – 11,5 кгс*м

Последним затягивается болт 11, моментом 3,5 – 4,0 кгс*м.

Порядок затяжки головки блока ВАЗ 2108 – 09, Samara.

Порядок затяжки аналогичен классике, также начинается из центра.

Но проводится в 4 приёма.

1. Болты затягиваются моментом 2,0 кгс*м

2. Затягиваются моментом 7,5 – 8,5 кгс*м

3. Болты доворачиваются на 90 градусов.

4. Ещё раз доворачиваются на 90 градусов.

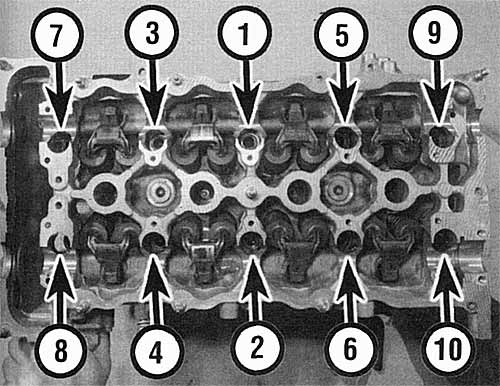

Порядок затяжки головки блока 16-ти клапанных двигателей ВАЗ.

Аналогично всем остальным, из центра.

1 приём – 2,0 кгс*м

2 приём – довернуть болты на 90 градусов

3 приём – ещё раз довернуть болты на 90 градусов.

Внимание!
На 16-ти клапанных моторах разрешается повторное использование болтов крепления ГБЦ, НО если их длинна без головки НЕ превышает 95 мм.
Если длинна болта более 95 мм его нужно заменить.

Замер длинны производится с шайбой.

Для работы необходимо использовать динамометрический ключ

Стоимость его от 600 рублей, более профессиональные от 1300 и более.

Момент и порядок затяжки болтов головки в автомобиле ВАЗ-2109: видео

После того как эксплуатационный период прокладки, установленной в блоке цилиндров завершается, а также после разрыва ее необходимо обязательно поменять.

Главный признак наличия проблемы с уплотнением – это протекание охлаждающей жидкости в тех местах, где блок силовой установки соединяется с ГБЦ.

Порядок замены

Для замены прокладки необходимо, прежде всего, полностью демонтировать весь узел, удалить пришедший в негодность уплотнитель и вновь собрать все в обратной последовательности. На завершающем этапе крайне важно будет провести затяжку болтов правильно.

Процедура проводится в том же порядке для двигателей, имеющих как 16, так и 8 клапанов. В первую очередь необходимо будет отключить датчики, контролирующие температуру ОЖ (охлаждающей жидкости) и давления масла.

  • перед тем как демонтировать термостат, сливают всю ОЖ;
  • отвинчивают корпус, защищающий воздушный фильтр;
  • карбюратор оставляют на месте;
  • производят отключение приемной трубы у глушителя, со стороны выпускного коллектора.

После всего этого потребуется удалить приводную шестеренку от распределительного вала. Перед этим поршень, расположенный в первом цилиндре, необходимо сдвинуть в верхнюю мертвую точку (ВМТ).

Только после этого разрешается снимать кожух и сам приводной ремень, ослабить болты, фиксирующие шестеренку и снять ее совсем.

Наступает черед электрокабелей. Для того чтобы снять колодку с проводами зажигания, необходимо будет отжать фиксатор. Таким же образом производится отключение центрального высоковольтного шлейфа.

Далее требуется убрать топливный шланг, выходящий из помпы, – здесь понадобится разобрать хомуты его держащие. Затем отключают тягу приводов как воздушной, так и дроссельной заслонок от карбюратора.

Следует также обесточить электромагнитный клапан – для этого достаточно отключить все провода, к нему ведущие. После этого убирают шланг от вакуумного усилителя. Рукава, подающие тепло в салон, полностью снимают.

Только после всего вышеприведенного можно бюджет снять головку блока цилиндров. Как правило, чтобы извлечь ее полностью, понадобится не просто открутить все болты, но еще и несколько раз дернуть на себя весь узел.

После удаления пришедшей в негодность прокладки необходимо очистить все прилегающие к ней части от фрагментов резины и другой грязи. После этого все нужно насухо протереть чистой ветошью.

Прежде чем проводить обратную сборку, требуется убедиться, что болты, удерживающие на месте ГБЦ, сохранили правильную длину. Все дело в том, что они со временем вытягиваются. Нормативная величина составляет 13,55 сантиметра. При несоответствии требованиям, их нужно обязательно сменить.

Читать еще:  Ваз 21099 первая машина

Процедура затяжки

Собрать узел вновь не составит труда, если следовать вышеприведенной инструкции в обратном порядке.

В то же время нужно особо подчеркнуть, что для правильной замены прокладки необходимо очень точно регулировать затяжку болтов, крепящих ГБЦ.

Для этого разрешается использовать исключительно динамометрический ключ – он позволяет точно контролировать сам момент натяжения.Перед работой упомянутым ранее инструментом, его держатель необходимо установить на отметке – 0 (ноль). Благодаря этому исходная позиция будет определена как точка отсчета.

Начиная затягивать болты, нужно следить за показателями с самого начала. Если не произошло их изменение – значит, вероятнее всего, крепеж поддался растяжению, что в целом соответствует норме. Здесь никаких проблем опасаться не следует. Однако при резком увеличении момента необходимо будет стабилизировать растяжение держателя.

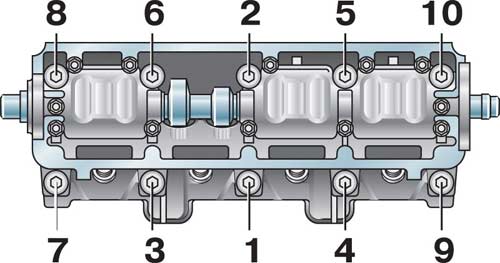

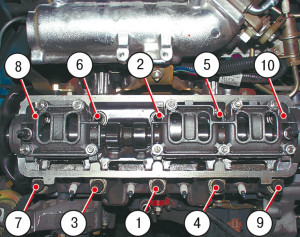

Схема затяжки

Прежде всего, важно помнить, что предварительно закручивать болты нужно в таком порядке:

  • первые два устанавливаются сверху и снизу в центральные отверстия;
  • третий и четвертый внизу, соответственно, справа и слева от среднего;
  • пятый и шестой вверху также с двух сторон от центрального;
  • седьмой и восьмой идут в крайние левые отверстия;
  • девятый и десятый в правые.

Далее необходимо будет произвести затяжку всех болтов в таком порядке:

  • первый этап – закручивание производится до показателя 2 кгс*м;
  • на втором круге затяжку осуществляют по вышеприведенному алгоритму, с той только разницей что усилие доводиться до 8 кгс*м;
  • по третьему проходу все болты поворачивают четко на 90 градусов;
  • четвертый этап полностью соответствует предыдущему, и является заключительным.

Послесловие

Перед тем как вновь собрать узел, необходимо обязательно проверить, в каком состоянии пребывают все болты. При малейшем несоответствии необходимо будет произвести замену. Важно понимать, что в противном случае хороший результат окажется недостижим.

Также не следует откладывать замену прокладки, поскольку впоследствии такая незначительная проблема обернется необходимостью чинить уже всю силовую установку. В тяжелых случаях требуется замена всего двигателя целиком. Также предлагаем просмотреть видеоурок:

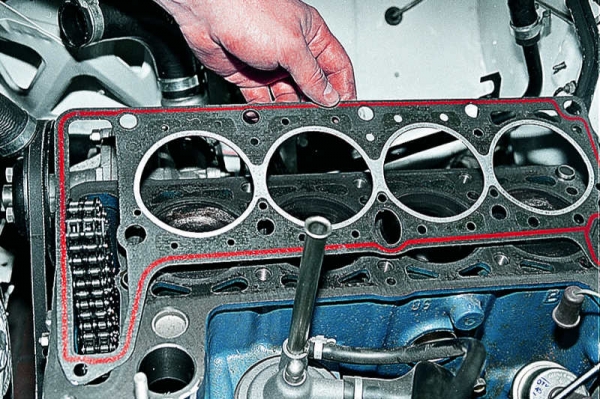

Замена прокладки ГБЦ на ВАЗ 2109

По истечению эксплуатационного периода или при нарушении целостности прокладки головки блока цилиндров, элемент подлежит обязательной замене.

Основной признак неисправности, износа прокладки — это образование течи ОЖ и масла в местах соединения блока двигателя и ГБЦ.

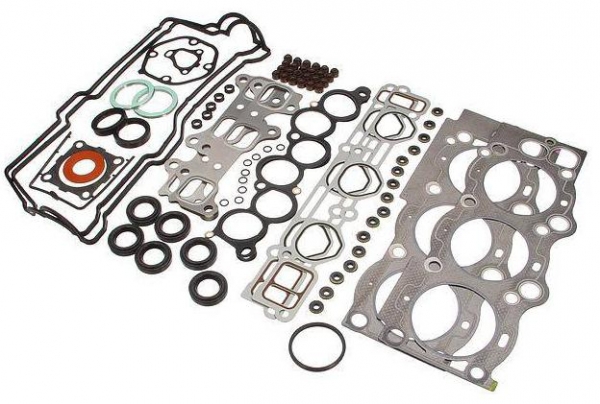

Уплотнители ГБЦ

Замена

Чтобы поменять прокладку, вам потребуется демонтировать узел, избавиться от изношенной прокладки ГБЦ и собрать конструкцию в обратной последовательности, соблюдая рекомендации относительно моментов затяжки болтов ГБЦ. Обо всем этом расскажем более подробно.

  1. Отключите проводку от датчика температуры охлаждающей жидкости и датчика аварийного давления масла.
  2. Снимите термостат, только не забудьте перед этим слить ОЖ.
  3. Демонтируйте корпус воздушного фильтра. Снимать карбюратор не нужно, ибо мешать замене прокладки он не будет.
  4. Отключите приемную трубу глушителя от выпускного коллектора.
  5. Снимите шестеренку привода распредвала, предварительно установив поршень первого цилиндра в положение ВМТ. Теперь можно снять защитный кожух ремня привода распределительного вала, ослабить крепежные болты фиксации шестерни, зафиксировав шестеренку от проворачивания.
  6. Снимите ремень привода распредвала. Затем можно уже полностью открутить крепежные болты и снять шестерню.
  7. Отожмите фиксатор, чтобы отключить колодку проводов от распределителя зажигания.
  8. Аналогичным образом отключите центральный высоковольтник.
  9. Ослабьте хомуты, чтобы снять шланг подвода горючего из топливной помпы.
  10. Отключите от карбюратора тяги привода заслонок — дроссельной и воздушной.
  11. Отключите питающую проводку от электромагнитного клапана.
  12. Снимите шланг вакуумного усилителя с патрубка впускной трубы.
  13. Отключите трубку от вакуумного корректора зажигания.
  14. Ослабьте натяжение хомутов, чтобы снять шланги отопления салона с патрубков.

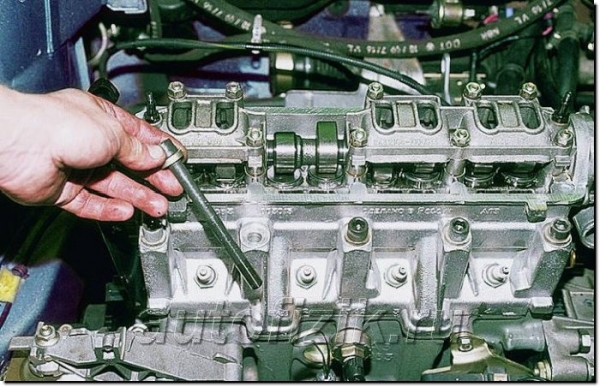

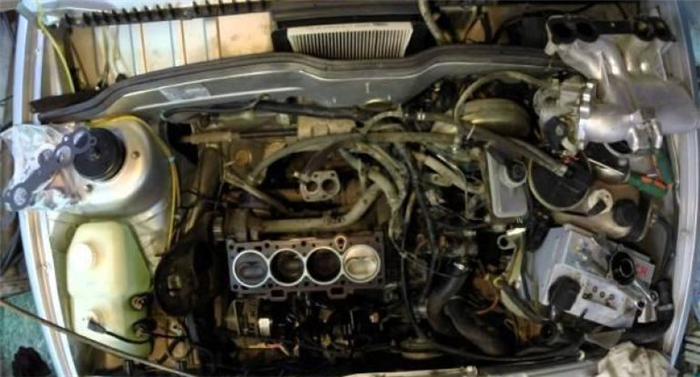

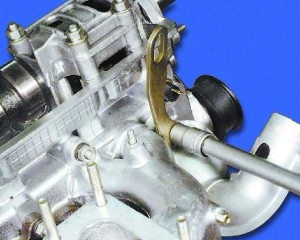

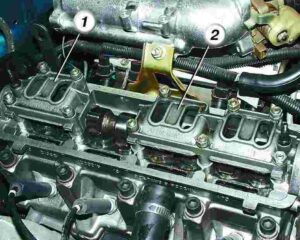

  15. Снимите ГБЦ. Используя головку с удлинителем, откручиваются крепежные болты.
  16. Немного раскачайте головку рывками, после чего снимите элемент.

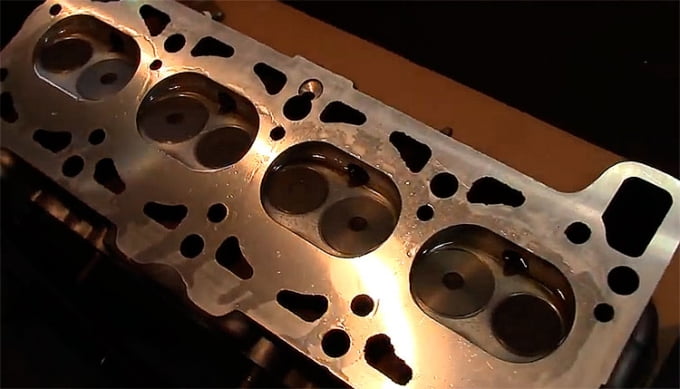

  17. Удалите старую прокладку, зачистите ее от остатков резинового уплотнителя и прочих загрязнений. Тщательно протрите насухо, после чего можно выполнять обратную сборку.
  18. Перед сборкой проверьте, соответствует ли нормальным значениям длина болтов для крепления головки блока цилиндров. В идеале их длина составляет 135,5 миллиметра. Если болты удлинились в процессе эксплуатации, тогда придется заменить все болты.
Читать еще:  Замена сальника коленвала ваз 21099 инжектор

Процедура замены

Затяжка

Выполнить обратную сборку узла, если четко следовать инструкции по демонтажным работам, особых проблем не составит.

Невероятно важным моментом замены прокладки ГБЦ и всех прочих мероприятий, связанных со снятием головки, является правильная регулировка и затяжка болтов.

Подтяжка болтов выполняется строго динамометрическим ключом, который позволит контролировать момент натяжения.

Вот несколько рекомендаций по использованию этого специализированного ключа и проверке текущего состояния натяжения:

  • Установите держатель в нулевом положении. Это будет говорить о том, что сейчас данные ключа равны моменту исходной позиции;
  • Посмотрите на показатели динамометрического инструмента при начале затяжки болтов;
  • Вращайте держатель, следите за показателями;
  • Если момент не меняется, то крепеж может поддаваться растяжению, что является нормальным явлением. Именно так должно происходить;
  • Если момент быстро увеличивается, следует достичь движения болта. То есть растяжение держателя малое, нужно стабилизировать.

Золотые правила затяжки

Чтобы правильно осуществить обратную сборку головки блока цилиндров, вам нужно придерживаться золотых правил:

  • Строго ориентируйтесь на данные по моменту затяжки, соответствующие автомобилю ВАЗ 2109;
  • Регулировку выполняйте только с помощью динамометрического ключа. Другие инструменты получить нужный результат не позволяют;
  • Для установки ГБЦ используйте только исправные болты, которые соответствуют требованиям вашего двигателя, установленного на ВАЗ 2109;
  • Перед работой убедитесь, что держатели находятся в исправном состоянии.

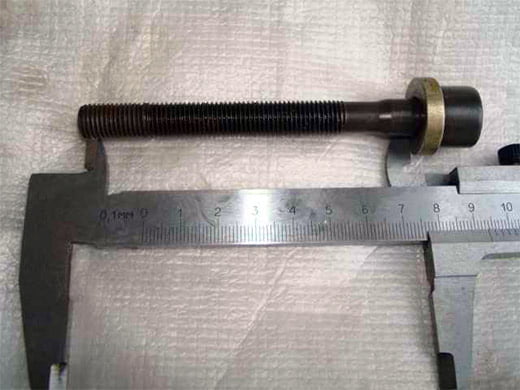

Проверка болтов

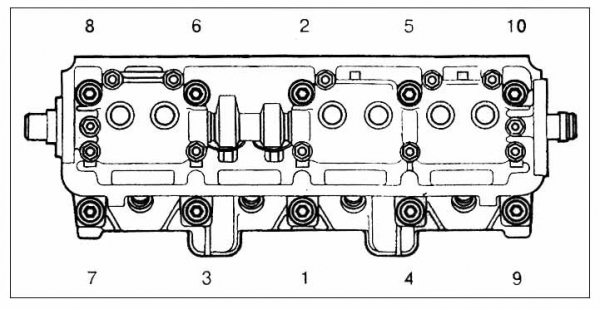

Схема затяжки

Помимо соблюдения необходимых моментов затяжения крепежных болтов ГБЦ, здесь требуется соблюдать еще одно правило.

Возвращение болтов на места выполняется строго согласно схеме, приведенной ниже.

Последовательность затяжения

Далее выполняйте работу согласно таблице, и вы все сделаете верно.

Затяжка выполняется в четыре круга, соблюдая последовательность работы с крепежными болтами, указанной в схеме.

Последовательность и момент затяжки ГБЦ на ВАЗ 2109

Долговечность работы головки блока цилиндров определяется многими факторами — от правильного использования и своевременного обслуживания до затяжки болтов устройства с соблюдением определенной схемы. Поэтому важно знать, какой момент затяжки ГБЦ ВАЗ 2109 и последовательность выполнения задачи.

Когда необходимо делать затяжку?

Как производится регулировка момента протяжки болтов ВАЗ 2109?

Видео «Наглядное пособие по затяжке винтов ГБЦ на ВАЗ 2109»

Комментарии и Отзывы

Когда необходимо делать затяжку?

На большинстве инжекторных и карбюраторных автомобилей с двигателями 8 и 16 клапанов затягивать болты головки блока цилиндров в процессе эксплуатации авто не нужно. Но в случае с отечественной «Девяткой» правильно протягивать ГБЦ и затягивать винты необходимо как минимум при проведении технического обслуживания машины. Если обнаружено, что в автомобиле стала собираться влага в месте соприкосновения самого блока с цилиндрами, то потребуется выполнить подтяжку болтов. Так как появление влаги в этом месте говорит о возможной утечке моторной жидкости.

По каким причинам может возникнуть необходимость подтяжки:

  1. Произошло повреждение устройства в результате перегрева двигателя. Работа мотора в условиях излишней температуры чревата серьезными неисправностями. Потребуется ремонт ГБЦ силового агрегата, ее шлифовка и последующая установка с затяжкой.
  2. Произошло повреждение либо потеряна герметичность уплотнительной прокладки ГБЦ. Если своевременно не решить эту проблему, моторная жидкость будет попадать в систему охлаждения. Поврежденная прокладка подлежит замене. После смены детали болты головки надо правильно закрутить.
  3. Двигатель отработал определенное время.

Как производится регулировка момента протяжки болтов ВАЗ 2109?

При необходимости проведения обтяжки ГБЦ двигателя «Девятки» важно соблюдать не только силу и степень затягивания болтов, но и другие условия. Ниже рассмотрим, как правильно протянуть ГБЦ на ВАЗ 2109.

Читать еще:  Какие свечи ставить на ваз 2107 карбюратор

Что понадобится?

Процедура протяжки креплений после снятия и ремонта, а также при установке ГБЦ производится исключительно динамометрическим ключом.

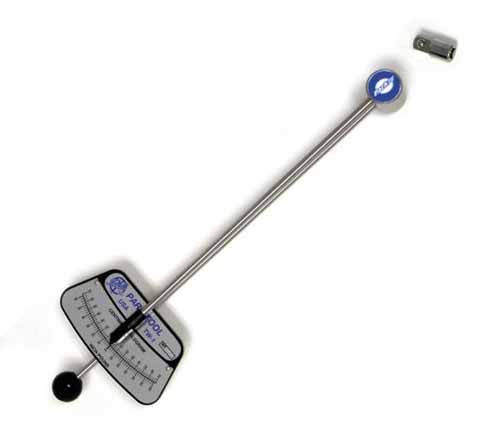

Динамометр — инструмент, разработанный для осуществления затяжки винтов ГБЦ различных двигателей.

Помимо ключа, также потребуется штангенциркуль либо обычная линейка.

Пользователь Марат Ибатуллин снял видео, в котором наглядно показал, как выполняется задача по натяжке винтов.

Схема работы

Порядок закручивания болтов на автомобилях с двигателем инжектор или карбюратор определяется производителем и указывается в сервисной книжке к машине. По схеме процедура протягивания начинается с центральных двух болтов ГБЦ.

Закручивать болты ГБЦ нужно следующим образом:

  1. Сначала необходимо крутить винты с усилием в ньютонах 2,0 кг/см.
  2. Затем производится затяжка болтов с соблюдением момента 7,5-8,5 кг/см.
  3. После этого все винты надо подтянуть на 90 градусов.
  4. В конце производится еще один поворот каждого болта на 90 градусов.

Как осуществить натяжку винтов головки блока ВАЗ 2109 своими руками:

  1. Держатель динамометрического ключа ставится в нулевое положение. Это свидетельствует о том, что данные инструмента соответствуют моменту начальной позиции.
  2. Оцените показатели на ключе перед тем, как начать процедуру подтяжки.
  3. Теперь можно вращать держатель инструмента. При выполнении задачи следите за показаниями.
  4. Если произошло такое, что в ходе затяжки момент не изменяется, то крепление головки может поддаться растяжке. Это вполне нормально, так и должно быть. Сначала ключом винты затягиваются до 2 кг/см. Соблюдайте очередь натяжения, указанную на схеме.
  5. На следующем этапе обтяжка выполняется еще раз в такой же последовательности. Только теперь болты необходимо тянуть примерно до 8 кг/см.
  6. В конце процедуры винты надо затянуть один раз на 90 градусов по кругу, а затем еще раз на 90 градусов.

Канал RUS13 в своем ролике показал, как выполняется установка головки блока цилиндров на двигатель ВАЗ 2109 и натяжка болтов.

Правила затяжки

Какие нюансы следует учитывать при проведении этой процедуры:

  1. Соблюдайте соответствующий момент затяжки ГБЦ ВАЗ 2109.
  2. Использовать гаечные ключи и другой инструментарий не допускается, поскольку узнать степень натяжения можно только при помощи динамометра.
  3. Чтобы произвести натяжку, разрешается применение только рабочих винтов. Болты должны соответствовать требованиям установленного на машине силового агрегата.
  4. Прежде чем выполнить задачу, удостоверьтесь в том, что держатели исправные.
  5. Если головка блока цилиндров менялась или ремонтировалась, то старые болты для натяжения использовать нельзя, нужно приобрести новые. На шестнадцатиклапанных силовых агрегатах допускается повторное применение винтов для фиксации головки блока, но только в том случае, если длина деталей будет не более 9,5 см. Измерять длину винта необходимо только с шайбой. Если болты больше 9,5 см, они подлежат замене.
  6. Если транспортное средство оснащено алюминиевой головкой, то ГБЦ фиксируется на винтах типа ТТУ. Они не подлежат подтяжке, поскольку закручиваются в резьбу с определенным градусом.
  7. При покупке прокладки для головки блока цилиндров необходимо обратить внимание на спецификации изготовителя. Часто в них прописывается определенный коэффициент затяжки, необходимый для конкретных прокладок. Учтите, что указанный момент силы не должен намного расходиться с тем, который применяется в процессе выполнения работы .
  8. В силовых агрегатах, оснащенных алюминиевыми головками блока цилиндров, процедура подтяжки осуществляется на холодном моторе. Что касается чугунных двигателей, то в таких ДВС выполнять подтяжку нужно на горячую.

Фотогалерея

Фото схемы и затяжки винтов приведены ниже.

Видео «Наглядное пособие по затяжке винтов ГБЦ на ВАЗ 2109»

Канал Ремонт Двигателя! И интересное! опубликовал ролик, в котором продемонстрирована процедура подтяжки болтов головки блока цилиндров на «Девятке» с описанием всех нюансов этого процесса.
