Топливный фильтр тойота королла е120

Топливный фильтр Toyota Corolla 120

Бензонасос и фильтр являются одними из основных элементов топливного контура. На них возложена задача бесперебойной подачи горючего в магистраль. Выход их из строя способен привести к полному обездвиживанию автомобиля. Поэтому замену топливного фильтра и насоса необходимо проводить при первых же симптомах их поломки.

Оригинальный топливный насос Toyota Corolla 120 имеет артикульный номер 2322128030. Его цена составляет более 2500 рублей. Существуют аналоги от сторонних производителей. Наилучшие их варианты приведены в таблице ниже.

Таблица — Аналоги топливного насоса на автомобиль Corolla 120

Топливный фильтр оригинального производства имеет артикульные номера 77024-02040 и 77024-12050. Его стоимость находиться в пределах от 4000 до 5000 рублей. Также имеется возможность приобрести исключительно фильтр грубой очистки с каталожным номером 232170D090. Цена в таком случае будет составлять около 200 рублей. С хорошими аналогами оригинального изделия Королла 120 можно ознакомиться в нижеприведенной таблице.

Таблица — Аналоги топливного фильтра для Королла 120

Периодичность замены топливного фильтра

Автопроизводитель выпускает Corolla 120, которая комплектуется топливными фильтрами, рассчитанными на весь срок службы машины. В отечественных реалиях качество бензина крайне низко, что обуславливает забивание фильтра и выход из строя бензонасоса. Поэтому официальные дилеры рекомендуют производить замену топливного модуля через каждые 80 тыс. км.

В большинстве случаев явных симптомов забивания топливного фильтра нет. Связано это с тем, что пропускная способность снижается постепенно на протяжении всего срока эксплуатации автомобиля. При этом забитый фильтрующий элемент способен оказывать негативное влияние на силовую установку и ее сопутствующие узлы.

Симптомы забивания

Приближающуюся необходимость замены топливного модуля можно выявить по нижеизложенным симптомам:

  • двигатель нестабильно работает, что особо заметно под нагрузкой;
  • динамические показатели автомобиля изменились в худшую сторону;
  • запуск мотора затруднителен;
  • силовая установка периодически глохнет;
  • посторонние звуки доносятся со стороны бензобака.

Требуемые инструменты

Для того, чтобы замена топливного фильтра на Corolla 120 прошла успешно, потребуются инструменты из нижеприведенной таблицы.

Таблица — Инструменты необходимые для замены топливного фильтра

Самостоятельная замена топливного фильтра Королла Е120

Тойота Королла – лидер продаж среди автомобилей всего мира. Именно по этой причине она попала в Книгу Рекордов Гиннеса. Такую востребованность ей принесли фундаментальность, простота в управлении, а также впечатляющие характеристики.

Автомобили этого бренда считаются одними из самых выносливых в мире и по праву возглавляют многочисленные рейтинги надежности. Но, несмотря на все эти аспекты, этому автомобилю необходимо прохождение своевременного технического обслуживания. В нашей статье мы проведем детальный анализ важной части этого процесса — замены топливного фильтра Тойоты Королла 120-го и 150-го кузовов.

Пошаговая инструкция при замене фильтрующего элемента и насоса

Менять бензофильтры важно для сохранения мощности двигателя, отсутствия проблем при его пуске и для продления срока эксплуатации поршней, поршневых колец, шатунов и пальцев.

Замена бензофильтра в Тойота Королла в кузове 120 осуществляется самостоятельно, если хозяин авто имеет представление о работе с инструментами средней сложности.

Запчасти и инструменты

Перед тем как поменять топливный фильтр на Королла, необходимо подготовиться. Для этого следует заранее приготовить необходимые инструменты и материалы. Нам понадобятся:

  • бензофильтр грубой очистки;
  • фильтр топливный тонкой очистки;
  • отвертка с прямым шлицем для крепежных изделий узкая;
  • отвертка с крестовым наконечником.
  • гаечный ключ на 8,
  • фен.
Читать еще:  Vsc что это такое в машине toyota

Также подготовьте большое количество ветоши и емкость с водой.

Выполнение работ

Бензофильтр Королла находится в баке и является частью модуля бензонасоса, состоящего из:

  • насоса топлива;
  • бензофильтра первичной очистки — компонента, очищающего горючее от лишней влаги и различных примесей;
  • фильтра финальной очистки — компонента, тщательно фильтрующего горючее от частиц меньшего размера;
  • поплавка, показывающего количество горючего.

Перед началом работы следует слить горючее из системы, чтобы потом не залить им салон автомобиля. Для этого нужно выдернуть предохранитель из блока предохранителей, и оставить двигатель работающим на холостом ходу до тех пор, пока бензонасос и магистраль не опустошится и мотор не заглохнет. Далее открыть крышку бензобака для спуска давления. Также замену фильтров на Toyota Corolla e120 рекомендуется проводить с небольшим остатком топлива в баке.

Для начала требуется отсоединить минусовую клемму АКБ. Затем снимаем заднее сиденье, зафиксированное двумя защелками и направляющей. Делать это нужно резкими движениями. Под сиденьем находится крышка полости бензобака с проводами, подсоединенными к ней. Крышка крепится герметиком и поднимается при помощи отвертки с плоским наконечником. Таким образом освобождается вход в небольшое пространство над баком, где установлен блок топливной системы. Во избежание попадания грязи в бак нужно прочистить пылесосом под местом, где было сиденье, а затем и над самим баком.

Далее следует открутить 8 болтов и вынуть бензонасос. Делать это следует под углом из-за поплавка, который прикреплен к проволоке на достаточном расстоянии.

Теперь можно оценить степень загрязненности бака и сетки грубой очистки. Степень загрязнения бензофильтра тонкой очистки увидеть не получится.

Следующей задачей является разобрать топливный модуль. Для этого демонтируем поплавок, отогнув пластиковую защелку. Затем снимается сеточка и отсоединяется фильтр тонкой очистки, который зафиксирован резиновой прокладкой.

Разбирая старый бензофильтр, важно не потерять резинки, на случай, если не были куплены новые. Сложнее всего снимается резинка из верхней части бензобака.

Резинки вставляем в новый фильтрующий элемент, аналогично расположению в старом, и комплектуем конструкцию. Проблематично становится на место фильтр для грубой очистки и фиксирующее стопорное кольцо.

Теперь возвращаем все детали на место в той последовательности, в которой снимали. Гайки снова закручиваем, трубки присоединяем. Но перед тем, как поставить на место сиденье, стоит проверить, как работает система. Для этого вставляем ключ в зажигание и поворачиваем его в положение «ON», но не заводя автомобиль. Работа бензонасоса должна быть слышна. Звук должен быть привычным. Металлическая крышка бака устанавливается при помощи того же герметика, после этого можно устанавливать на место заднее сиденье.

Возможные неприятности и сложности

После замены и помещения бензонасоса в бак для топлива автомобиль может не завестись с первого раза. Причиной этого может стать слабая герметизация топливных трубок, вследствие чего бензонасос не создает в магистрали достаточное давление.

Отсоединяя шланги от корпуса, следует быть аккуратным. В системе сохраняется давление, и топливо может брызнуть в салон или глаза. Стоит запастись достаточным количеством тряпок для уборки.

Также стоит быть внимательным огнем и искрами вблизи места проведения работ, т.к. после снятия крышки пары бензина из бака быстро наполняют салон.

Как часто менять

Согласно рекомендации производителя, необходимо производить замену топливного фильтра на Тойота Королла 120 на ТО-8, что соответствует отметке 80000 километров пробега. Периодичность проверки изготовителем не регламентируется.

Признаки забитого фильтрующего элемента

На необходимость поменять топливный фильтр в Тойоте Королла с кузовом 120 может указать работа автомобиля. Некоторые ее особенности могут говорить о проблемах в бензонасосе. И чтобы каждый раз для проверки исправности его не приходилось разбирать бензонасос, нужно обратить внимание на такие нарушения в работе:

  • сложно или не получается запустить непрогретый мотор;
  • на холостых оборотах силовой агрегат работает неустойчиво;
  • автомобиль дергается при движении, самостоятельно замедляет ход;
  • появляется ощущение «троения»;
  • ухудшаются динамические свойства транспортного средства.
Читать еще:  Toyota land cruiser prado 1998 год

Выбираем фильтр на Короллу

Для замены фильтрующего элемента в Тойота Королла лучше приобрести оригинальные детали со следующими кодами производителя:

  • фильтрующий элемент грубой очистки — 23217-23010;
  • фильтр тонкой очистки — 23300-23040;
  • прокладки и колечки — 77169-0D030, 9030108020, 9030104013;
  • бензонасос в сборе — 77020-02170.

Заключение

Заменить топливный фильтр на Королла 120 можно самостоятельно. Достаточно небольшого мастерства владения инструментом и пара часов свободного времени. Если процесс показался Вам сложным, то можно упростить процедуру заменив бензонасос в сборе.

Меняем топливный фильтр на Toyota Corolla в кузове E120

Как и на Тойота Королла Е150, у 120-го кузова топливный фильтр расположен в бензобаке. Если быть точнее, то это часть конструкции самого топливного насоса. Для того, что поменять фильтрующий элемент бензина придётся вынуть непосредственно топливный элемент подачи.

Видеоматериал о замене в кузове E120 топливного фильтра

Видеоматериал расскажет, как быстро и правильно сменить топливный фильтрующий элемент, а также не напороть косяков при проведении процесса.

Процесс замены топливного фильтра на Тойота Королла E120

Процесс демонтажа топливного фильтра автомобиля.

Прежде чем начать процесс разбора процедуры замены топливного фильтра Тойота Королла 120, стоит предупредить, что автолюбителям, которые не смогут при помощи инструкции сменить деталь, стоит обратиться в автосервис к мастерам, для того чтобы специалист провёл процедуру.

Алгоритм действий

Итак, рассмотрим, последовательность действий направленных на смену топливного элемента на транспортном средстве:

  1. Как и в любом случае, снимаем клемму-минус а аккумуляторной батареи.
  2. Чтобы добраться до бензонасоса, в котором размещён топливный фильтр, необходимо демонтировать задний диван.

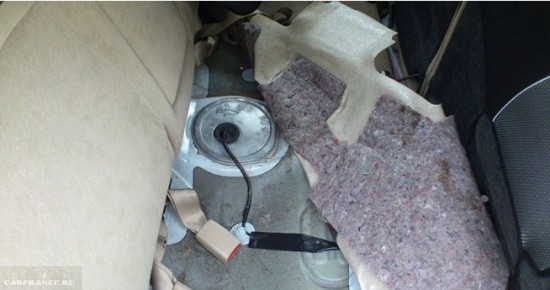

Снимаем задние сиденья, чтобы добраться к топливному насосу.

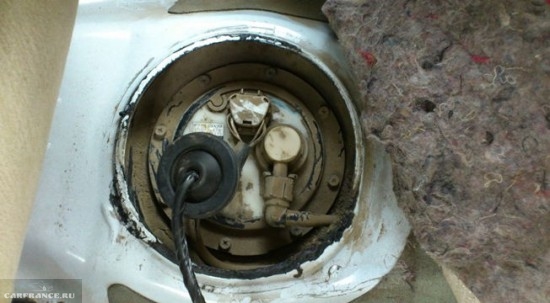

Поддеваем и отрываем защитную крышку топливного насоса.

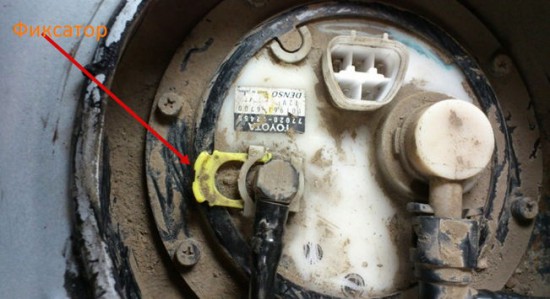

Отсоединяем контакты топливного насоса.

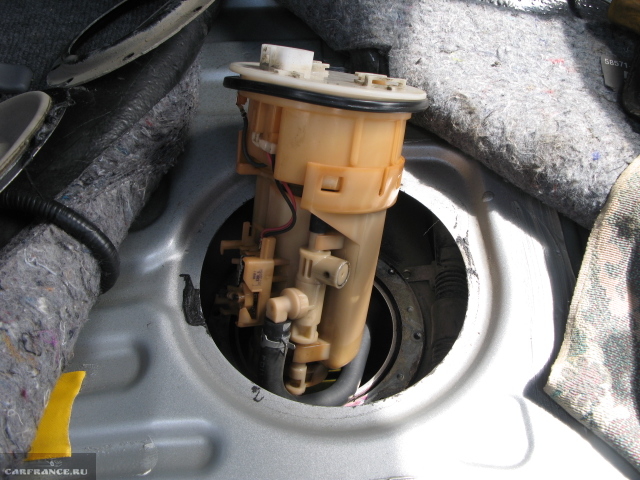

Вынимаем топливный насос с бензобака.

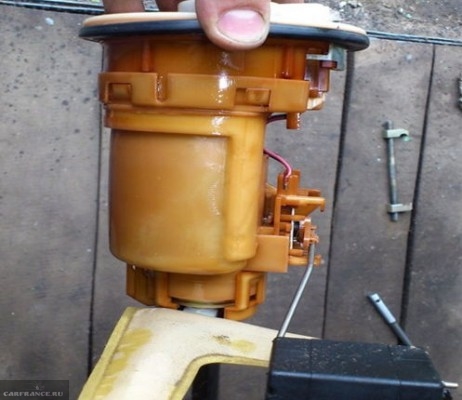

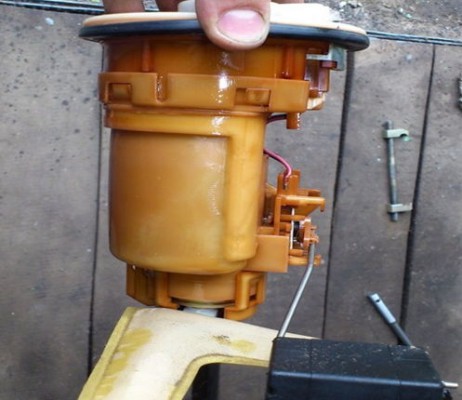

Разбираем топливный насос и снимаем топливный фильтр.

Стоит помнить, что рекомендованный интервал смены фильтрующего элемента топлива составляет около 80 000 км. Учитывая, что на пространстве СНГ хороший бензин встречается крайне редко, поэтому рекомендуется сократить интервал до 60 тыс. км.

Выбор детали и артикулы

Старый и новый топливный фильтр артикул 23217-0D090

23217-0D090 – каталожный номер оригинального топливного фильтра для Тойота Королла в кузове Е120. Средняя стоимость изделия составляет 500 рублей.

При этом альтернативных вариантов и аналогов не предлагается.

Вывод

Сменить топливный фильтр на Тойота Королла Е120 не так и просто, поскольку изделие находится в топливном резервуаре. Не каждый автолюбитель способен сменить данную запасную часть самостоятельно, а поэтому многие обращаются в автосервис.

Замена топливного фильтра на Королле в е120 кузове

Эта сравнительно простая процедура выполняется с целью поддержания высокой степени очистки топлива, так как от неё зависит мощность двигателя и надёжность его запуска, а также долголетие службы трущихся деталей поршневой группы. Замена топливного фильтра на модели Тoyota Сorolla, имеющем 120 кузов, может проводиться и в домашних условиях при имеющихся у владельца навыков работы с механизмами средней сложности.

Чтобы избавить мотор автомобиля от попадания в него примесей вместе с топливом, используется специальный фильтр. Считается, что и срок службы фильтрующего элемента зависит от хорошей работы свечей зажигания и от качества работы лямбда-зонда.

Замена топливного фильтра по инструкции к эксплуатации Тойоты Королла должна производиться через 80 тысяч километров пробега. Многие автолюбители продолжают езду без замены фильтра и превышают рекомендуемый пробег едва ли не вдвое. Но всё же разумнее поступать так, как рекомендовано заводом-изготовителем, ориентируясь при замене лишь показаниями спидометра.

На российских дорогах качество топлива нередко оставляет желать лучшего, и потребность в замене может наступить даже раньше указанного пробега. Правда, такие случаи очень редки. Много владельцев Тoyota Сorolla рекомендуют приступать к замене фильтра лишь при появлении признаков снижения его пропускной способности или при полном отказе в работе. Так как загрязнение фильтра происходит очень медленно, то и заметить явные симптомы его плохой работы удаётся не сразу. А вот дальнейшая эксплуатация с забившимся фильтром плохо влияет на межремонтные сроки двигателя. Они сокращаются.

Если не хватает решительности самому выполнить замену, то почему бы не обратиться в специализированный центр? Не так уж велики окажутся расходы за эту работу.

Перечислим признаки неисправности фильтра:

  • Неравномерность работы двигателя, как под нагрузкой, так и на холостом ходу;
  • Низкая приёмистость, медленный разгон;
  • Плохой запуск и необъяснимые заглохания мотора

Топливный фильтр в автомобиле Тойота Королла принадлежит к узлу подачи топлива, и вместе с насосом находятся внутри бака. Доступ к этому оборудованию производится из-под заднего сиденья. Корпус блока насосной группы представляет собой пластиковый монолит и внутри него находится фильтр. Так что замену во многих моделях Тойот приходится выполнять комплексно.

Очень важно при замене фильтра правильно установить все уплотняющие кольца и прокладки – ведь от этого будет зависеть давление в системе впрыска, а значит и качество работа двигателя.

Для работы с бензобаком выключаем зажигание, вытаскиваем предохранитель насоса подачи топлива (а лучше просто снять клемму с аккумулятора) и выполняем всё в описанной ниже последовательности.

Пошаговые действия при снятии и замене фильтрующего элемента

  1. Доступ к топливному фильтру Тoyota Сorolla 120 осуществляется из-под заднего сиденья с левой стороны салона. Снимаем обивку днища кузова под задним сиденьем слева и получаем доступ к крышке полости бензобака.

Фото 1. Люк полости бензобака под сиденьем слева.

Фото 2. Открытая полость над бензобаком. Видна крышка топливного блока Тoyota Сorolla с бензопроводами и электрическим разъёмом.

Фото 3 Отсоединение шлангов прямой подачи и возврата бензина

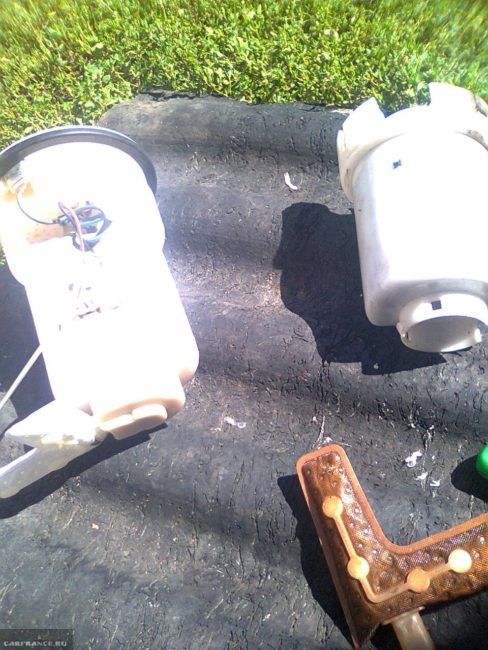

Фото 4. Снятый насосный блок. Внизу видна Г-образная сетка фильтра-заборника топлива.

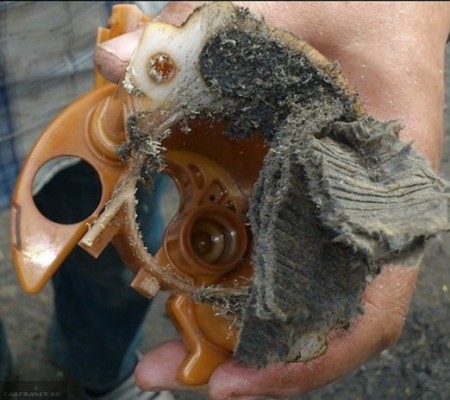

Фото 5. Распиленный корпус старого фильтра тонкой очистки топлива. Видны следы сильнейших загрязнений.

Если замена выполнена правильно и не забыты уплотнительные кольца из резины, то двигатель без проблем запустится и будет работать лучше прежнего.

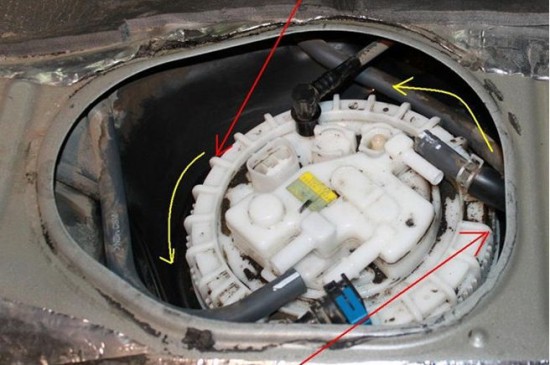

В других моделях Тoyota Сorolla, например со 150 кузовом 2008 года выпуска, вместо металлической крышки топливного блока с винтами на горловину бака накручивается большое пластиковое кольцо с резиновым уплотнением. Для снятия блока нужно кольцо повернуть против часовой стрелки, ослабив уплотнение и снять затем весь насосный блок.

Фото 6. Другая конструкция крышки насосного блока для моделей с доступом с правой стороны под задним сиденьем.

Откручивать кольцевую крышку можно осторожными ударами через деревянные наставки молтком по рёбрышкам крышки. При дальнейшей разборке что-то отличается от конструкции Тoyota Сorolla со 120 кузовом до 2008 года выпуска. Например, несколько иначе выглядит сетка заборника, отдельной частью может быть фильтр тонкой очистки, а в остальном практически всё тоже.

Пожарная безопасность при выполнении работ

При работе по замене фильтра под днищем кузова из салона очень важно соблюдать правила пожарной безопасности. Уже через несколько секунд после съёма крышки бензобака в салон проникают пары бензина. Об их взрывоопасности в смеси с воздухом сказано везде. Поэтому ни в коем случае не должно быть источников искрообразования и, тем более, открытого огня!

Когда насосный блок снят и работы ведутся где-то на столе, горловину бензобака следует временно накрыть чистой плёнкой или плотной тряпкой. При этом не следует закрывать двери автомобиля – через них будет происходить проветривание салона. Также предпочтительнее, чтобы во время работы автомобиль находился на открытом воздухе.

Замену фильтра Тойота Королла лучше производить своевременно, согласно рекомендациям. Не стоит ждать, когда автомобиль выйдет из строя – ведь все его системы функционально связаны одна с другой. Если из-за этого начнутся поломки, то затратиться придётся уже не только на замену фильтра, но на дорогую диагностику и ремонт.
