Приборная панель ваз 2114 что означает

Панель приборов ВАЗ 2114: выясняем что к чему

Такой элемент, как приборная панель ваз 2114, позволяет автомобилисту безошибочно контролировать наиболее важные параметры состояния машины во время движения, а также своевременно получать сведения о возникших в ней неполадках. Она включает в себя такие компоненты, как собственно приборы, контрольные значки, панели индикации, а также кнопки и лампочки.

Приборы и их назначение

Как было сказано выше, приборка ваз 2114 включает в себя несколько приборов, а именно:

  1. Тахометр (с дополнительной панелью).
  2. Спидометр (с дополнительной панелью).
  3. Указатель текущей температуры охлаждающей жидкости.
  4. Указатель уровня топлива в баке.

Первый из этих приборов — тахометр. Он расположен в центре слева приборной панели. Этот прибор предназначен для контроля оборотов двигателя в настоящее время. Его шкала разградуирована с интервалом в 5 единиц, а максимальная величина, указанная на шкале, составляет 80 единиц.

Как можно заметить, промежуток от 55 единиц до 60 выделен при помощи красной штриховки, а промежуток от 60 до 80 единиц — полностью красный. Это критический интервал, который говорит о том, что мотор на таких оборотах работает на пределе и существует вероятность его выхода из строя.

Прямо под тахометром расположена индикационная панель, на которой отображается температура окружающего воздуха и текущее время.

Справа от тахометра, также в середине приборной панели, расположен спидометр индукционного типа. Он позволяет моментально контролировать любые изменения скорости движения машины. Градуировка шкалы этого прибора произведена с шагом в 10 км/ч, а максимальная скорость, нанесенная на спидометр — 200 км/ч.

Прямо под спидометр размещена индикационная панель, которая отображает текущий (с момента обнуления и по настоящее время) и полный (за все время) пробег автомашины.

Руководствуясь показаниями индукционного спидометра, следует помнить о том, что минимальная погрешность подобного рода приборов — не менее 5 км/ч, а максимальная может доходить до 10-15 км/ч.

С самого левого края (левее тахометра) панель ваз 2114 содержит индикатор текущей температуры охлаждающей жидкости. Показания на него поступают от электронного датчика температуры. Интервал делений на приборной шкале составляет 20 градусов С, а максимально возможная точка равняется 130 С. Следует отметить, что промежуток от 105 С и до верхней границы шкалы выделен красным цветом, который говорит об опасности дальнейшего движения.

Если стрелка прибора вошла в указанный интервал, следует немедленно остановить автомашину, заглушить мотор и дать ему остыть. В противном случае (при продолжении движения) возможен выход двигателя из строя в результате перегрева.

В крайней правой части панели, справа от спидометра, расположен прибор, указывающий текущее количество топлива в баке.

Его шкала разградуирована через 1/4 от общего объема бака, и имеет дополнительные цифры и обозначения:

  1. 0 — топливо в баке отсутствует.
  2. Подсвечивается нижнее изображение оранжевой бензоколонки — топлива осталось меньше, чем 6 литров.
  3. 1/2 — объем топлива в баке составляет половину от общего объема бака.
  4. 1 — бак полный.
  5. Верхний значок бензоколонки — бак заполнен до предела.

Стоит отметить, что эксплуатировать автомашину, на которой не работают один или несколько основных приборов — крайне нежелательно, поскольку это может привести к ошибкам в управлении и возможным серьезным повреждениям агрегатов автомобиля (а поездки с нерабочим спидометром, вдобавок ко всему, являются незаконными).

Дополнительные контрольные элементы — значки и лампочки

Посмотрев на щиток приборов ваз 2114, можно заметить, что кроме главных приборов, на нем расположены дополнительные лампочки и подсвечиваемые значки. Они играют очень важную роль и сообщают автомобилисту либо о включении/выключении каких-либо функций либо о критическом состоянии определенных узлов и агрегатов автомашины.

Стоит отметить, что значки на всех марках и моделях автомобилей унифицированы по международному стандарту. Сделано это для того, чтобы автовладелец мог всегда точно и безошибочно определять их значение.

Читать еще:  Лонжерон на ваз 21099

Рассмотрим эти значки и их предназначение подробнее:

  • масленка с каплей масла у носика (подсвечивается красным) — масло в картере ниже критического уровня;
  • дворники и фонтан омывателя (подсвечивается оранжевым) — количество омывающей жидкости менее 1 литра;
  • термометр (подсвечивается оранжевым) — количество охлаждающей жидкости при выключенном моторе ниже критического уровня;
  • машина с открытыми дверьми (подсвечивается красным) — какая-то из дверей (или двери) не закрыта (не закрыты);
  • перечеркнутая лампочка — вышли из строя габаритный огни либо стоп-сигнал;
  • кружок со штрихами по бокам — неисправны тормоза, критический износ колодок;
  • человек, пристегнутый ремнем безопасности — один или несколько пассажиров не пристегнуты;
  • две зеленые стрелки, направленные в разные стороны — один из поворотников включен;
  • Check Engine — возникли неполадки двигателя, требуется диагностика;
  • синяя лампочка — включен дальний свет;
  • зеленая лампочка — включен ближний свет.

Кроме этого, панель приборов ваз 2114 более ранних выпусков имела несколько дополнительных обозначений, которые были расположены в ее левой нижней части, а именно:

  • буква P внутри круга — включен ручной тормоз;
  • значок аккумулятора — разряжен аккумулятор;
  • восклицательный знак в круге — слишком низкий уровень тормозной жидкости.

В одном ряду с этими значками был и значок низкого уровня масла красного цвета, выполненный в виде масленки.

Таким образом, значки на приборке охватывают практически все основные параметры, говорящие о состоянии автомашины, и позволяют водителю сразу же принять меры по устранению возникших неисправностей.

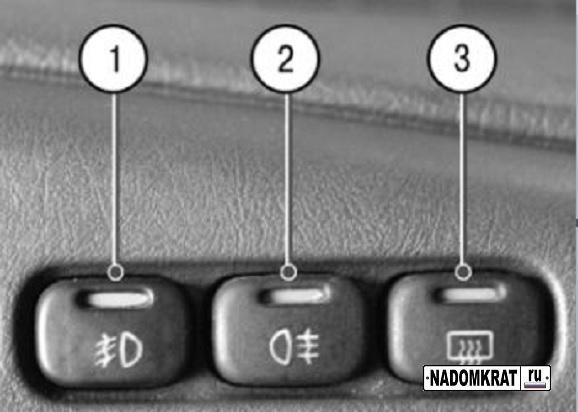

Кнопки

Кроме главных приборов, лампочек и значков, на самой панели расположен и ряд кнопок, отвечающих за включение/выключение тех или иных полезных функций.

Выглядят они следующим образом:

  1. Кнопка, расположенная справа снизу под спидометром позволяет настраивать время и температуру на цифровой панели индикации, а также сбрасывать текущее расстояния пробега (для этого кнопку следует нажать и держать не менее 5 секунд — до тех пор, пока не произойдет сброс показателей).
  2. Двойная кнопка с парой переключателей отвечает за освещение. Кнопка, на которой нарисованы две фары, служит для включения габаритных огней, а кнопка, на которой изображена одна фара — включает ближний свет.
  3. Кнопка, с изображенной на ней фарой и штрихами, нанесенными по углом, а также волнистой линией — отвечает за включение передних противотуманных фар.
  4. Похожая кнопка, на которой штрихи идут не под углом, а горизонтально — отвечает за включение задних противотуманных фар.
  5. Кнопка с изображенным на ней прямоугольником, в нижней части которого расположены волнистые вертикальны линии, служит для включения обогрева заднего стекла.

Полезное видео

С дополнительной интересной информацией вы сможете ознакомиться на видео ниже:


В заключение

Как можно видеть, все довольно просто, и при желании научиться безошибочно разбираться в показаниях приборов, значков и лампочек можно довольно просто, а пять кнопок, расположенных на самой приборной панели, и вовсе не должны вызывать затруднений.

Описание кнопок на панели приборов ВАЗ 2114

Приобретая себе новый или подержанный автомобиль, первым делом владелец должен разобраться в том, как именно управлять машиной и всеми ее системами. Для этого следует знать распиновку панели приборов на ВАЗ 2114, поскольку именно об этом автомобиле мы сегодня говорим.

Панель приборов

Предлагаем вашему вниманию подробное описание кнопок на приборной панели ВАЗ 2114, значков, лампочек и прочих приборов и индикаторов.

Основные приборы и их расшифровка

Разумеется, наиболее значимыми приборами на приборной панели являются:

  • Спидометр;
  • Тахометр;
  • Указатель температуры ОЖ;
  • Указатель уровня топлива в баке.

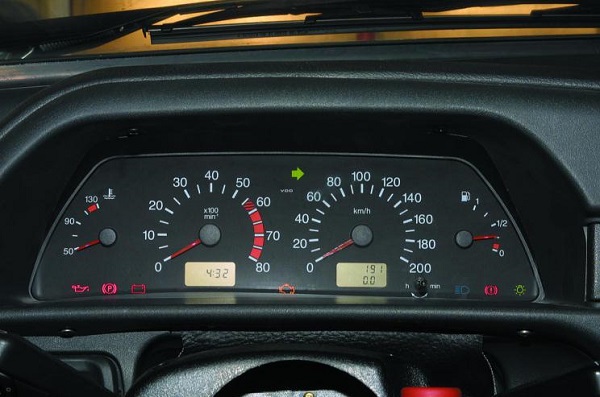

Комбинация приборов

Давайте детальнее их изучим.

  1. Спидометр. На ВАЗ 2114 предусматривается установка индукционного спидометра, который получает данные о скорости благодаря датчику, расположенному на коробке передач. Спидометр показывает текущую скорость движения автомобиля. Шкала разбита от 0 до 200 километров в час с шагом 10 километров в час. Подобные устройства имеют погрешность минимум 5 километров в час. Внизу по центру спидометра расположен дисплей с двумя строками. Она сообщает о текущем пробеге, а вторая — об общем пробеге, совершенном на этом автомобиле.
  2. Тахометр. Он находится слева от спидометра. Тахометр является электронным прибором, который получает сигналы от бортового компьютера и отражает текущие обороты коленчатого вала. Шкала выполнена с делением в 5 единиц. Оцифровка — через каждые 10 единиц шкалы. Максимальная шкала тахометра — 80. Умножив это число на 100, мы получаем количество оборотов. К примеру, если на шкале 40, тогда коленвал крутится 4000 оборотов в минуту. Диапазон от 55 до 60 имеет красную заштриховку, а 80 полностью окрашен в красный. Это критические обороты, при дохождении стрелки до которых двигатель работает в экстремальных нагрузках и может выйти из строя. Внизу тахометра посередине отображается время и температура воздуха.
  3. Указатель температуры ОЖ. За температурой охлаждающей жидкости следует постоянно следить, потому для этого на приборной панели предусмотрен соответствующий указатель. Он размещен слева от тахометра, сообщает о текущей температуре жидкости охлаждения. Данные поступают с соответствующего датчика. Деление выполнено с шагом 20 градусов. Оцифровка стартует от 50, затем идет 90 и 130. Опасная зона начинается с отметки 105 градусов. Если стрелка оказывается в этой зоне, двигатель нужно немедленно остановить, иначе возникнет перегрев и поломка.
  4. Указатель уровня топлива. Он располагается справа от спидометра. На шкале указываются цифры и изображения, которые означают:
    1. 0 — бак пустой;
    2. 1/2 — бак заполнен наполовину;
    3. бак полный;
    4. Изображение бензоколонки вверху — бак заполнен максимально;
    5. Изображение бензоколонки снизу справа с оранжевой подсветкой — в баке осталось менее 6 литров топлива.
Читать еще:  Задняя подвеска багги из ваз 2108

Лампочки, индикаторы значки

Имея перед собой фото значков, разобраться в их обозначении на панели приборов ВАЗ 2114 будет намного проще.

Обозначение значков

На ВАЗ 2114 с инжекторным двигателем последних версий обозначения находятся в нижней части приборной панели. Предлагаем соответствующую таблицу с расшифровками.

Значок восклицательного знака в кружке

Кнопки и их обозначение

Теперь переходим непосредственно к кнопкам, которые также имеют свое законное место на приборной панели ВАЗ 2114.

  1. Кнопка справа снизу относительно спидометра позволяет переключать температуру и время на цифровом дисплее. Если зажать ее на 5 секунд при стоящем автомобиле, сбросятся текущие данные пробега.
  2. Сдвоенная кнопка с двумя переключателями. Кнопка с двумя фарами включает габариты, а кнопка с одной фарой — включает ближний свет.
  3. Кнопка с нарисованными под углом штрихами и фарой включает передние противотуманные фары.
  4. Кнопка с горизонтальными штрихами включает задние противотуманные фары.
  5. Кнопка с прямоугольником включает обогрев заднего стекла.

На деле разобраться во всех кнопках, индикаторах и указателях не сложно. Наше описание кнопок приборной панели ВАЗ 2114 позволит в этом разобраться. Но лучше всего сесть в автомобиль вместе с инструкцией и наглядно во всем убедиться.

Что означают значки на приборной панели автомобиля ВАЗ 2114

Хоть отечественные ВАЗ и не дотягивают до современных зарубежных автомобилей по сложности конструкции узлов и агрегатов, все же и они имеют свои индикаторы, которые могут сигнализировать о той или иной неисправности. Разберем по порядку, что означают и как расшифровать значки на приборной панели автомобиля ВАЗ 2114.

Стрелочные индикаторы

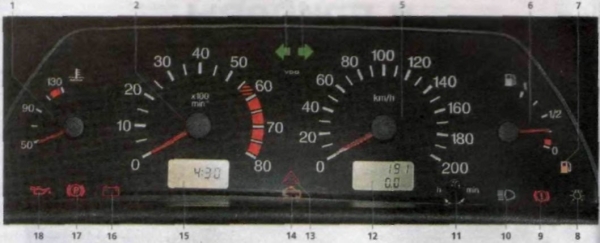

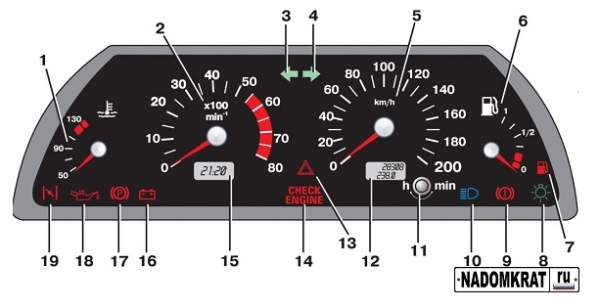

Для начала разберем индикаторы со стрелками, их как мы видим на приборной панели четыре.
Индикатор №1 показывает температуру охлаждающей жидкости в двигателе автомобиля. Если стрелка находится в красном секторе, рекомендуется проверить уровень тосола или других элементов системы охлаждения (радиатор, помпа, термостат).
Индикатор №2 является тахометром и указывает на частоту вращения коленчатого вала силового агрегата. Не раскручивайте двигатель до предельной мощности, когда стрелка уходит в красный сектор, это может негативно сказаться на его долговечности.
Индикатор №5 – спидометр. Показывает настоящую скорость автомобиля, с которой он движется. Также в этой шкале присутствует электронное табло №12 — счетчик километража, где верхние цифры общий пробег, нижние – суточный.
Ну и последний стрелочный индикатор №6 показывает количество топлива в баке. При нем есть резервный индикатор №7 с изображением бензоколонки, он загорается, когда бензин заканчивается.

Световые индикаторы на приборной панели ВАЗ 2114

Значки на приборной панели под №3 и №4 указывают на включенный сигнал поворота влево и вправо соответственно.
Значок №8 говорит водителю, что включены габаритные огни и или наружное освещение.
Если загорается значок под №9, на котором нарисован восклицательный знак, следовательно, существует проблема в работе тормозной системы автомобиля. В большинстве случаев это может быть низкий уровень тормозной жидкости, долейте жидкость в бачок.
Значок №10 на котором нарисована фара сигнализирует о том, что включен дальний свет фар.
Кнопка №11 рядом с жидкокристаллическим дисплеем служит для обнуления суточного пробега и установки часов.
Значок №13 загорается при включении аварийной сигнализации.
Индикатор №14 «CHECK ENGINE» при работающем двигателе сообщает водителю, что в двигателе автомобиля существует неисправность.
Жидкокристаллический дисплей №15 – показывает текущее время и температуру за бортом автомобиля.
Индикатор №16, на котором изображена аккумуляторная батарея, загорается при включении зажигания и тухнет после запуска двигателя. Если есть проблема с зарядкой АКБ, не работает генератор – она может гореть или мигать.
Значок №17 Р в красном круге, сигнализирует о включенном стояночном тормозе (ручнике).
Индикатор №18, на котором изображен красный краник, сигнализирует о недостаточном давлении масла в системе смазки двигателя. Следствием низкого давления также может быть низкий уровень масла.
Индикатор №19, указывает на положение воздушной заслонки, если на ВАЗ 2114 установлен карбюраторный двигатель.

Читать еще:  Поставить термостат от гранты на ваз 2114

Изучаем главный информационный блок ВАЗ 2114 — панель приборов

Панель приборов автомобиля ВАЗ 2114 является главным информационным блоком автомобиля. Благодаря ему водитель получает информацию о техническом состоянии и работе всех узлов, приборов и датчиков машины, которые отображены в схемах. В статье рассматриваются основные элементы панели, дается расшифровка значков и кнопок приборной панели, а также схема их расположения.

Составляющие панели

Электронная приборная панель расположена на торпеде авто так, что водитель может видеть все значки и лампочки индикаторов. Благодаря тюнингу авто с инжектором пользоваться автоприборами (АП) стало удобнее. Для того, чтобы эффективно использовать информацию с приборной панели, каждый водитель должен знать ее состав, комбинацию, назначение и схему расположения всех кнопок и индикаторов.

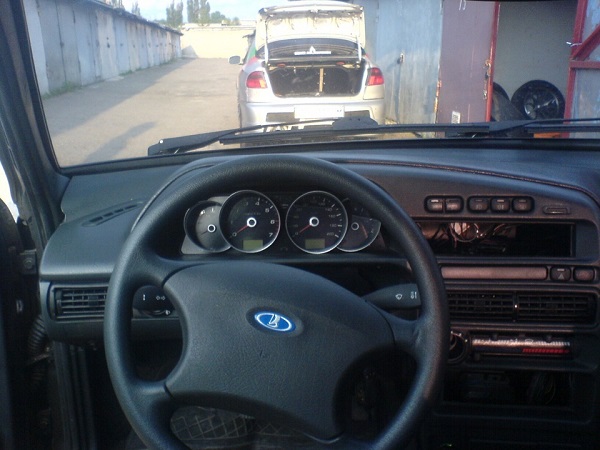

Приборная панель автомобиля ВАЗ 2114

Основными элементами, которые расположены с левой стороны панели, являются:

  1. Спидометр. На ВАЗ 2114 установлен индукционный спидометр, который выдает на табло показания текущей скорости, получаемые от датчика, расположенного в коробке передач. Шкала прибора разбита на деления ценой 10 км/ч и показывает скорость от 0 до 200 км/ч. Для спидометра допускается погрешность 5 км/ч. Под циферблатом по центру расположены две электронные надписи, в которых отражается информация о пробеге автомобиля: общем и текущем.
  2. Тахометр. Рядом со спидометром слева находится тахометр. Он передает показания количества оборотов коленчатого вала в реальном времени. Эти данные он получает от бортового компьютера. Цифры указаны через каждые 10 единиц шкалы. Одно деление равняется 5 единицам. Максимально возможное значение 80 единиц. Для получения числа оборотов коленвала нужно значение на тахометре умножить на 100. Например, 45 единиц означает, что коленвал совершает 4500 оборотов в минуту. Диапазон от 55 до 60 заштрихован красным цветом, предупреждая, что двигатель работает в сложных условиях и может в любой момент сломаться. Под тахометром в средней части электроника показывает температуру окружающего воздуха и время.
  3. Указатель температуры охлаждающей жидкости (ОЖ). С левой стороны от тахометра высвечивается показание датчика температуры ОЖ, расположенный около термостата и ГБЦ. Оцифровка начинается от 50, цена деления 20 градусов, следующая цифра 90 и максимальное значение – 130 градусов. Если значение находится в диапазоне от 105 до 130 градусов, то нужно прекратить движение, выключить мотор и дать ему остыть, иначе двигатель может закипеть.
  4. Указатель уровня топлива в бензобаке. Находится с правой стороны от спидометра. Каждая из цифр имеет свое обозначение: 0- бак пуст; 1/2- бак наполнен наполовину; 1-полный бак (автор видео IZO)))LENTA).

В верхней части расположен электронный значок бензоколонки, он означает, что бак заполнен полностью. В правом нижнем углу такой же электронный значок горит оранжевым цветом в случае, если в баке осталось меньше 6 литров бензина.

Устройство панели приборов не сложное. Если хочется, чтобы автомобиль отличался от других, многие используют для этого тюнинг. С его помощью можно сделать салон уютным и эффектным. Чаще всего тюнингу подвергают панель приборов, делают более яркой подсветку, выполняют вставки накладок, деталей.

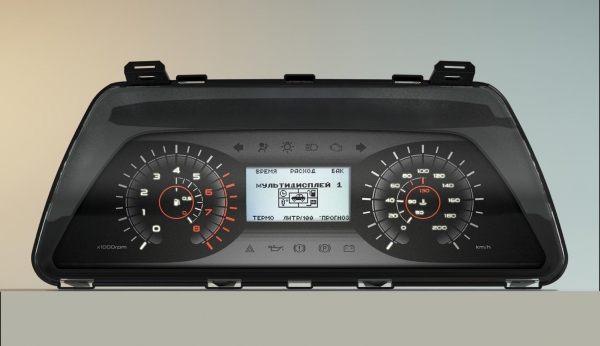

Тюнинг приборки ВАЗ 2114

Для того, чтобы сделать тюнинг подсветки и других частей панели, нужно проделать несложные действия:

  • разобрать панель;
  • снять щиток;
  • сделать тюнинг задуманных частей, подсветки, вставки дополнительных лампочек и деталей;
  • вернуть снятые детали на место.

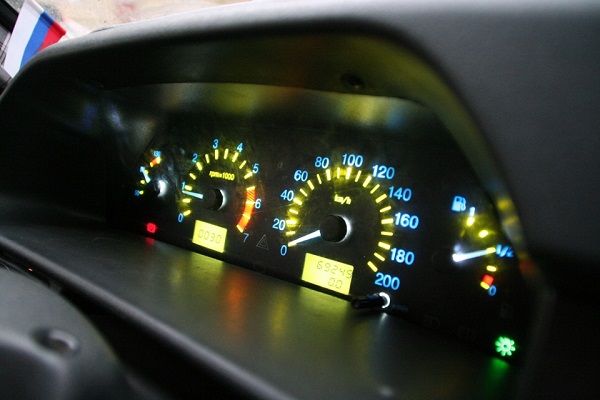

Тюнинг подсветки заключается в замене желтых индикаторов на яркие светодиоды.

Индикаторные лапочки

Обозначения на приборной панели ВАЗ 2114 сделаны согласно требованиям и нормам. Они унифицированы для того, чтобы были понятны всем водителям. Обозначения индикаторов расположены в нижней части щитка.

Тюнинг панели приборов ВАЗ 2114

В таблице дается описание обозначений, которые используются в схемах и на приборной панели.
