Ваз 2107 проблемы с зажиганием

Почему Ваз – 2107 дергается- разбираемся в работе «трамблера»

Ладно еще, если «движок» вашего Ваз-2107 резко заглох и не заводится, причину мы найдем и устраним быстро. Каждый знает, что так бывает, если пропала «искра» или совсем не подается бензин. Гораздо хуже, когда машина, вроде едет, но мотает нервы- неравномерная работа на холостом ходу, рывки и подергивание при движении. Поиски корня проблемы могут занять много времени и вытянуть из вашего кармана немало денег. И чаще всего, эти поиски, в конце концов, приводят к трамблеру. Правильно поменять его на исправный, подобрать подходящую замену, разобраться в устройстве и работе поможет этот материал.
Прежде чем копаться в «электрике», нужно сказать, что причиной «дерганья» Ваз-2107 и других «классических» моделей Ваз может быть неудачное сочетание демпфера ведомого диска сцепления и эластичной муфты карданного вала. В запчасти поставляются детали, характеристики которых могут сильно отличаться от заводских, поэтому, если «дерганье» усилилось после замены сцепления или «мягкого соединения», нужно искать причину именно в нем. Попробуйте установить узел от другого производителя — его характеристики будут другими, резонанс в трансмиссии пропадет и «дерганье» прекратится.

Какие признаки указывают на неисправность трамблера автомобилей Ваз

1. Двигатель не запускается:
-нет зазора или слишком большой зазор между контактами прерывателя;
-обгоревшие и грязные контакты;
-вышел из строя конденсатор;
-перегорело помехоподавительное сопротивление «бегунка»;
-«пробита» крышка трамблера;
-оборван провод низкого напряжения или окислены его клеммы;
-сгорел датчик Холла (бесконтакное зажигание).
2. Двигатель «трясет» на холостом ходу:
-зазор между контактами не в норме;
-слишком «раннее» зажигание.
3. Двигатель «дергается» на высоких оборотах:
-слишком большой зазор между контактами прерывателя;
-ослабла пружина подвижного контакта прерывателя;
-ослабли пружины центробежного регулятора.
4. «Дерганье», перебои на всех режимах двигателя:
-повреждение проводов высокого напряжения, окислены или слабо сидят в гнездах;
-грязные, замасленные, обгоревшие контакты прерывателя;
-изношен или сломан уголек подвижного контакта в крышке трамблера;
-трещины и прогары «бегунка» и крышки трамблера;
-конденсатор «полупробит», просится на замену;
-втулки изношены и валик трамблера «люфтит»;
-неисправен коммутатор бесконтактной системы зажигания.
5. Машина медленно разгоняется, много расходует топлива:
-неправильно установлен угол опережения зажигания.
Обратите внимание! Признаки неисправности трамблера Ваз-2107 очень легко спутать с проявлениями неисправностей системы питания. Поэтому никогда не начинайте разбирать трамблер и карбюратор с бензонасосом одновременно!

Функция трамблера в системе зажигания карбюраторного автомобиля

Полное название этого прибора «прерыватель-распределитель зажигания», раскрывает часть его «обязанностей»- в строго определенное время разрывать низковольтную цепь катушки зажигания и распределять образовавшуюся при этом высоковольтную энергию, в заданном порядке (1-3-4-2), по цилиндрам. Еще он «отвечает» за изменение угла опережения зажигания в зависимости от числа оборотов коленчатого вала двигателя (коленвала) центробежным регулятором и «подправляет» этот угол в зависимости от нагрузки на мотор вакуумным корректором.

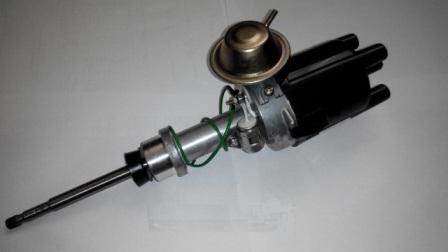

Какой из трамблеров подойдет на Ваз-2107

На всех карбюраторных заднеприводных автомобилях ВАЗ прибор имеет почти одинаковые узлы и схожий принцип работы. Отличаются трамблеры для двигателей объемом 1200-1300 «кубиков» тем, что:
— шток привода короче на 7 мм;
— нет вакуумного регулятора опережения зажигания;
— настройки грузиков и пружин центробежного регулятора другие.
Для моторов объемом 1500-1600 «кубиков» все трамблеры подходят по посадочным размерам и характеристикам. Отличаются только «Нивовские». Они настроены для стабильной тяги на низких оборотах и Ваз-2107 с таким трамблером будет медленно разгоняться. Марки «Нивовских» трамблеров такие: 3810.3706, 038.3706-10. А подойдут для «Семерки» и других классических машин трамблеры марок 0.3706 (контактный) и 38.3706 (бесконтактный).

Основные узлы трамблера и описание его работы

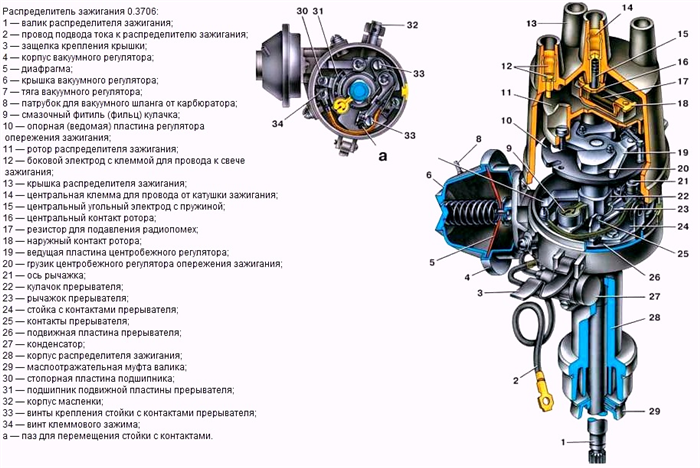

Устройство трамблера Ваз классика

Устройство

Трамблер собран в корпусе. Внутри него на подшипнике смонтирована контактная группа: подвижный и неподвижный контакты или датчик Холла (для бесконтактного зажигания). Для коррекции угла опережения вакуумный регулятор может поворачивать контактную группу на небольшой угол относительно корпуса. Снизу корпуса на винтах закреплен конденсатор.
В центре корпуса на втулках установлен приводной валик. Его низ имеет шлицы, которыми он зацепляется с шестерней привода. В верхней части валика расположены кулачки привода контактов (для контактного зажигания) или стальной стакан с четырьмя прорезями- экран (для бесконтактного зажигания).
На самом верху, на стальной площадке, установлены два грузика и две пружины центробежного регулятора зажигания. Сверху двумя винтами привинчен пластиковый корпус с подвижным контактом и помехоподавительным сопротивлением распределителя высокого напряжения (бегунок).
Вся конструкция закрывается крышкой на двух пружинных защелках. Корпус и крышка имеют выступ и паз, чтобы совмещались только в одном положении. В крышке имеются контактные клеммы проводов высокого напряжения от свечей зажигания и от катушки зажигания.
Трамблер закреплен на блоке двигателя с помощью шпильки, гайки и прижимной шайбы. Для регулировки угла опережения зажигания корпус можно поворачивать относительно блока.

Работа

Трамблер через привод связан с коленвалом двигателя и вращается вместе с ним. За два полных оборота коленчатого вала валик трамблера делает один оборот. Это из-за того, что двигатель у нас четырехтактный. Устанавливая трамблер на место, валик ориентируют в строгом соответствии с порядком работы двигателя. Сделано так для того, чтобы контакты размыкались и искра на свече проскакивала тогда, когда поршень каждого цилиндра, сжимая горючую смесь, не дошел до верхней мертвой точки (ВМТ) на несколько миллиметров. Это называют опережением зажигания. При увеличении числа оборотов расстояние должно быть увеличено, а при уменьшении уменьшено, что и выполняет центробежный регулятор. Его грузики под влиянием центробежной силы, которая тем больше, чем выше обороты двигателя, расходятся в стороны и сдвигают кулачки относительно валика, делая зажигание более «ранним». При уменьшении оборотов двигателя пружины возвращают грузики на место и зажигание становится «позднее». Это необходимо для повышения мощности и экономичности двигателя. Кроме центробежного, на трамблере установлен еще и вакуумный регулятор опережения зажигания. Его функция- делать зажигание «раньше» при малых углах открытия дроссельной заслонки и «позже» при резком открытии дросселя. На холостом ходу и на полном «газу» вакуумник не работает. Настраиваются регуляторы только на стендах, поэтому, менять настройки самостоятельно не нужно.

Снятие и установка трамблера Ваз-2107, 2104, 2105, 2106

Подготовка

Перед установкой нового трамблера Ваз-2107 контактной системы зажигания нужно отрегулировать зазор между контактами прерывателя. На снятом с машины приборе это сделать удобнее. Проверяем зазор плоским щупом. Величина устанавливается от 0,35 до 0,45 мм. При этом выступ кулачка должен максимально отодвинуть подвижный контакт от неподвижного. Регулируем, слегка ослабив винты, а потом затягиваем их посильнее и еще раз проверяем зазор. Изрядно поработавшие контакты могут иметь выступ на одном и впадину на другом, что мешает регулировке. Обойти эту проблему можно, сточив выступ надфилем. Наждачную бумагу лучше не использовать, т.к. мелкие частички абразива обязательно «въедятся» в поверхность и помешают работе контактов.

Перед тем, как снять старый трамблер, отмечаем его положение относительно блока цилиндров маркером. Еще нужно точно отметить положение подвижного контакта (бегунка) относительно корпуса. Если все это не проделать, настройки будут нарушены и двигатель не заведется.

Установка

Установив на новом трамблере точно такое же положение валика в корпусе аккуратно вставляем его в отверстие блока, слегка проворачивая валик для совмещения шлицев. «Посадив» прибор на место поворотом корпуса относительно блока устанавливаем примерный угол опережения, как на старом трамблере. Закрепляем шайбой и гайкой, но не слишком туго. Теперь нужно воткнуть провода высокого напряжения. Сделать это просто- у каждого контакта на крышке трамблера написан номер цилиндра, к которому его нужно подключить. К центральной клемме подключаем провод от катушки зажигания. Провода должны входить плотно, с легким натягом, защитные колпачки следует осадить до конца. Не увлекайтесь, не отгибайте лепестки наконечников проводов слишком сильно, а то потом, при попытке их снять оторвете провода «с корнями»! От контактного провода к клемме «К» катушки зажигания идет провод, обычно, он зеленого цвета. Если же на вашем Ваз-2107 установлена бесконтактная система зажигания, то подключать нужно разъем с тремя проводами. Воткнув его в гнездо, проверьте посадку проводов, случается, что они «вылезают» из своих мест и прибор не работает.
Все сделано, новый трамблер установлен и готов к работе. Пробуем запустить двигатель. Завелся? Прекрасно, значит все сделано правильно, осталось лишь проверить и чуть-чуть подправить опережение зажигания.

Читать еще: Подушки под двигатель ваз 2106

Проверка угла опережения зажигания двигателя Ваз-2107

Способы, описанные ниже, дают возможность самостоятельно подправить угол опережения зажигания. Они подходят одинаково хорошо и для контактного, и для бесконтактного трамблера.
Корректируем угол опережения зажигания по холостому ходу. Прогреваем мотор до рабочей температуры, на холостом ходу, проворачивая корпус относительно блока, «ловим» положение, в котором обороты будут самые высокие. Закрепляем трамблер в этом положении.
Проводим проверку правильности установки угла опережения зажигания «на ходу». Присмотрев свободный участок ровной дороги, выезжаем на него. Держим скорость 40 км/ч на четвертой передаче и резко нажимаем на педаль газа. под капотом должен быть слышен звонкий металлический стук, пропадающий сам собой через несколько (четыре-шесть) секунд. У вас все именно так? Значит, регулировка закончена. Если стук не пропадает долго- останавливаемся, ослабляем трамблер и поворачиваем трамблер по часовой стрелке на пару миллиметров, делая зажигание более поздним. Снова заводим мотор, разгоняемся, повторяем проверку.
Если стука нет совсем, то трамблер нужно повернуть против часовой стрелки, поставив зажигание «пораньше» и снова проверить на ходу. Проделав несколько раз эти действия, получаете оптимальный угол опережения зажигания именно для вашего двигателя Ваз.
Остались вопросы? Посмотрите это видео

Неисправности трамблера ваз 2107 карбюратор

Почему Ваз – 2107 дергается- разбираемся в работе «трамблера»

Прежде чем копаться в «электрике», нужно сказать, что причиной «дерганья» Ваз-2107 и других «классических» моделей Ваз может быть неудачное сочетание демпфера ведомого диска сцепления и эластичной муфты карданного вала. В запчасти поставляются детали, характеристики которых могут сильно отличаться от заводских, поэтому, если «дерганье» усилилось после замены сцепления или «мягкого соединения», нужно искать причину именно в нем. Попробуйте установить узел от другого производителя — его характеристики будут другими, резонанс в трансмиссии пропадет и «дерганье» прекратится.

Какие признаки указывают на неисправность трамблера автомобилей Ваз

Двигатель не запускается:

нет зазора или слишком большой зазор между контактами прерывателя;
обгоревшие и грязные контакты;
вышел из строя конденсатор;
перегорело помехоподавительное сопротивление «бегунка»;
«пробита» крышка трамблера;
оборван провод низкого напряжения или окислены его клеммы;
сгорел датчик Холла (бесконтакное зажигание).

Двигатель «трясет» на холостом ходу:

зазор между контактами не в норме;
слишком «раннее» зажигание.

Двигатель «дергается» на высоких оборотах:

слишком большой зазор между контактами прерывателя;
ослабла пружина подвижного контакта прерывателя;
ослабли пружины центробежного регулятора.

«Дерганье», перебои на всех режимах двигателя:

повреждение проводов высокого напряжения, окислены или слабо сидят в гнездах;
грязные, замасленные, обгоревшие контакты прерывателя;
изношен или сломан уголек подвижного контакта в крышке трамблера;
трещины и прогары «бегунка» и крышки трамблера;
конденсатор «полупробит», просится на замену;
втулки изношены и валик трамблера «люфтит»;
неисправен коммутатор бесконтактной системы зажигания.

Машина медленно разгоняется, много расходует топлива:

неправильно установлен угол опережения зажигания.

Обратите внимание! Признаки неисправности трамблера Ваз-2107 очень легко спутать с проявлениями неисправностей системы питания. Поэтому никогда не начинайте разбирать трамблер и карбюратор с бензонасосом одновременно!

Функция трамблера в системе зажигания карбюраторного автомобиля

Какой из трамблеров подойдет на Ваз-2107

шток привода короче на 7 мм;
нет вакуумного регулятора опережения зажигания;
настройки грузиков и пружин центробежного регулятора другие.

Для моторов объемом 1500-1600 «кубиков» все трамблеры подходят по посадочным размерам и характеристикам. Отличаются только «Нивовские». Они настроены для стабильной тяги на низких оборотах и Ваз-2107 с таким трамблером будет медленно разгоняться. Марки «Нивовских» трамблеров такие: 3810.3706, 038.3706-10. А подойдут для «Семерки» и других классических машин трамблеры марок 0.3706 (контактный) и 38.3706 (бесконтактный).

Основные узлы трамблера и описание его работы

Устройство.

В центре корпуса на втулках установлен приводной валик. Его низ имеет шлицы, которыми он зацепляется с шестерней привода. В верхней части валика расположены кулачки привода контактов (для контактного зажигания) или стальной стакан с четырьмя прорезями- экран (для бесконтактного зажигания).

На самом верху, на стальной площадке, установлены два грузика и две пружины центробежного регулятора зажигания. Сверху двумя винтами привинчен пластиковый корпус с подвижным контактом и помехоподавительным сопротивлением распределителя высокого напряжения (бегунок).

Вся конструкция закрывается крышкой на двух пружинных защелках. Корпус и крышка имеют выступ и паз, чтобы совмещались только в одном положении. В крышке имеются контактные клеммы проводов высокого напряжения от свечей зажигания и от катушки зажигания.

Трамблер закреплен на блоке двигателя с помощью шпильки, гайки и прижимной шайбы. Для регулировки угла опережения зажигания корпус можно поворачивать относительно блока.

Читать еще: Механический стеклоподъемник ваз 2107

Работа.

Снятие и установка трамблера Ваз-2107, 2104, 2105, 2106

Подготовка

Установка

Все сделано, новый трамблер установлен и готов к работе. Пробуем запустить двигатель. Завелся? Прекрасно, значит все сделано правильно, осталось лишь проверить и чуть-чуть подправить опережение зажигания.

Проверка угла опережения зажигания двигателя Ваз-2107

Корректируем угол опережения зажигания по холостому ходу. Прогреваем мотор до рабочей температуры, на холостом ходу, проворачивая корпус относительно блока, «ловим» положение, в котором обороты будут самые высокие. Закрепляем трамблер в этом положении.

Проводим проверку правильности установки угла опережения зажигания «на ходу». Присмотрев свободный участок ровной дороги, выезжаем на него. Держим скорость 40 км/ч на четвертой передаче и резко нажимаем на педаль газа. под капотом должен быть слышен звонкий металлический стук, пропадающий сам собой через несколько (четыре-шесть) секунд. У вас все именно так? Значит, регулировка закончена. Если стук не пропадает долго- останавливаемся, ослабляем трамблер и поворачиваем трамблер по часовой стрелке на пару миллиметров, делая зажигание более поздним. Снова заводим мотор, разгоняемся, повторяем проверку.

Если стука нет совсем, то трамблер нужно повернуть против часовой стрелки, поставив зажигание «пораньше» и снова проверить на ходу. Проделав несколько раз эти действия, получаете оптимальный угол опережения зажигания именно для вашего двигателя Ваз.

Остались вопросы? Посмотрите это видео

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Какие бывают неисправности на ВАЗ 2107

За время серийного производства и массового использования «семерки» был накоплен огромный опыт эксплуатации. Наиболее характерные неисправности автомобиля ВАЗ 2107 и способы их устранения достаточно подробно описаны в технической литературе. Для удобства автовладельцев наиболее распространенные причины отказов систематизированы и сведены в таблицы.

Данная информация актуальна для владельцев автомобилей ВАЗ 2107, которые в большинстве своем самостоятельно обслуживают машины. Следует особо отметить, что существует несколько модификаций данной модели, различающихся между собой в основном конструкцией двигателя. Начиная с 2006 года, машины комплектуются системами впрыска. Соответственно им присущи иные виды отказов, нежели машинам с карбюратором.

Основные неисправности двигателя

Автомобили ВАЗ 2107 оснащаются тремя основными видами силовых агрегатов с рабочим объемом 1,5, 1,6 и 1,7 литра. Второй двигатель оборудован распределенной системой впрыска, который значительно отличается от карбюраторных. В процессе длительной эксплуатации детали и узлы агрегата подвергаются износу, что может вызвать следующие неисправности:

Отказ системы питания: топливного насоса, трубопроводов низкого или высокого давления.
Засорение главного топливного или воздушного жиклера, повреждение мембран пускового устройства или иных механизмов.
Отказ системы зажигания: высоковольтных проводов, свечей, распределителя или иных механизмов.
Поломка масляного насоса, засорение фильтра.
Предельный износ деталей цилиндропоршневой группы, вкладышей коленчатого или распределительного вала, ГРМ.

Диагностика неисправностей инжектора или ЭБУ производится с применением специального тестера, который имеется на специализированных СТО. Ремонтно-восстановительные работы на двигателе относятся к категории сложных и требуют высокой квалификации и специальных навыков.

Трансмиссия – причины отказов

Автомобиль ВАЗ 2107 оборудуется четырех- или пятиступенчатой коробкой передач с механическим переключением и диафрагменным однодисковым сцеплением. Наиболее частые причины поломок трансмиссии:

Износ уплотнительных элементов гидравлического привода и образование выработки в цилиндре.
Поломка выжимного подшипника, разрушение диафрагменной пружины, ведущего или ведомого диска.
Утечка трансмиссионного масла из коробки перемены передач, поломка подшипников, валов, шестерен, синхронизаторов и других деталей.
Поломка узла переключения передач.

Выявление причин неисправности трансмиссии производится по косвенным признакам: появление посторонних шумов и вибрации во время движения автомобиля. Возможны затруднения при включении отдельных передач, рывки и толчки. Ремонт сцепления, привода, КПП и других механизмов трансмиссии связан с необходимостью демонтажа указанных узлов, разборке и проверке всех деталей на соответствие параметрам.

Кузов, передняя и задняя подвеска

Автомобиль модели ВАЗ 2107 относится к так называемой классической серии. Во время эксплуатации лакокрасочные покрытия подвергаются воздействию влаги, повреждениям от камней. Оголение металла вызывает процессы коррозии, которые не только портят внешний вид машины, но и значительно его ослабляет. Особенно это касается элементов несущего каркаса: лонжеронов, порогов и стоек кузова.

Читать еще: Блок предохранителей ваз 2131 инжектор

Основные неисправности передней подвески: разрушение шаровых опор, сайлент-блоков, выход из строя амортизаторов. Поломки такого рода сопровождаются стуком в нижней части машины во время движения. В задней подвеске автомобиля ВАЗ 2107 преимущественно выходят из строя резинометаллические втулки. Это привод к уводу машины от заданной траектории, особенно при выполнении поворотов и на неровной дороге.

Рулевое управление и тормозная система

Автомобиль модели ВАЗ 2107 отличается хорошей управляемостью. Механизм рулевого управления червячного типа достаточно надежен, выработка преимущественно появляется в шаровых наконечниках тяг. Затягивание с ремонтом может привести к их обрыву и потере управления машиной во время движения. Износ втулок маятника сопровождается стуками и увеличение люфтов до недопустимых значений.

ВАЗ 2107 имеет двухконтурную гидравлическую тормозную систему с вакуумным усилителем тормозов. Наиболее частые поломки:

Износ тормозных колодок, барабанов и дисков сверх предельного уровня.
Утечка тормозной жидкости в результате износа уплотнительных колец и появление каверн в главном тормозном цилиндре.
Появление свищей в тормозных шлангах.
Заклинивание поршней в цилиндрах исполнительного механизма.

Следует помнить, что правилами дорожного движения запрещена езда на автомобиле с неисправностями рулевого механизма или рабочих контуров тормозной системы. В случае обнаружения поломок такого рода следует вызывать эвакуатор для доставки автомобиля к месту стоянки и ремонта.

Электрооборудование основные причины неисправностей

Питание бортовой сети автомобиля ВАЗ 2107 осуществляется от аккумуляторной батареи, а после запуска двигателя от генератора. Наиболее частые причины отказов электрооборудования:

Выход из строя регулятора напряжения, значительный износ щеточного узла и контактных колец, ремня привода генератора.
Недозаряд батареи в течении длительного времени вызывает сульфатизацию и разрушение пластин, что приводит к снижению ее емкости.
Поломка втягивающего реле, повреждение обмотки статора или ротора затрудняет запуск двигателя.

Любые неисправности автомобиля ВАЗ 2107 диагностируются сотрудниками станций технического обслуживания или самостоятельно. Способ восстановления работоспособности систем и механизмов обычно заключается в замене отказавших деталей. Опытные автолюбители могут самостоятельно устранить большинство поломок, используя иллюстрированные руководства по ремонту.

Почему нет искры на ВАЗ 2107 карбюратор

Одной из наиболее распространенных проблем, которые встречаются на авто, проявляются в виде отсутствия искры на свечах воспламенения топлива. Если нет искры с катушки зажигания ВАЗ 2107 карбюратор, то это говорит о проблемах с зажиганием. При такой неисправности двигатель автомобиля может вовсе не завестись или при запуске будет наблюдаться нестабильная его работа. Устранить такую поломку нужно незамедлительно, иначе это приводит к ускоренному износу деталей двигателя, его перегреву, повышению расхода топлива и прочим поломкам. Почему пропадает искра на ВАЗ 2107, подробно рассмотрим в материале.

Пропала искра в карбюраторной семерке

Начинать поиски поломки в виде отсутствия искры следует непосредственно с осмотра высоковольтных кабелей, катушки и трамблера. Причинами неисправности может быть бронепровод, контакт которого отошел от трамблера или свечи. Если высоковольтный провод исправен, тогда нужно прибегнуть к проверке наличия искры в свече.

Чтобы проверить присутствие искры в свече, требуется выкрутить ее из цилиндра, и положить на двигатель, подключив к бронепроводу. После этого один человек должен попытаться запустить двигатель, вращая стартер, а второму нужно наблюдать за наличием или отсутствием искрения. От наличия или отсутствия искры можно судить о неисправностях:

Если искра присутствует, то это говорит о неисправностях в свечах зажигания, высоковольтных проводах или распределителя трамблера.
Отсутствие искры обозначает, что поломка возникла в коммутаторе, катушке зажигания или датчике Холла.

После такого нетрудного теста можно понять, в какой стороне искать поломку. Для выявления поломки, следует произвести проверку каждой детали, которые перечислены выше.

Выявляем причины исчезновения искры

Если нет искры на карбюраторном ВАЗ 2107 с бесконтактным зажиганием, то причину поломки можно выявить самостоятельно, прибегнув к проверке каждой детали системы зажигания автомобиля. Как проверить каждый элемент системы зажигания, рассмотрим далее:

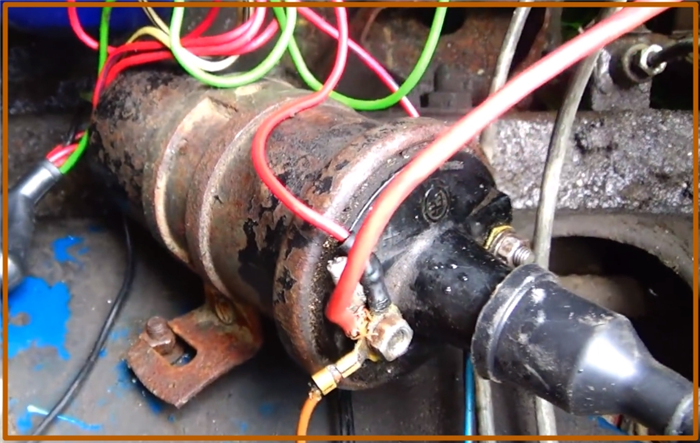

Если вышла из строя катушка — чтобы ее проверить, необходимо измерить величину сопротивления обмоток и изоляции. Для этого понадобится воспользоваться мультиметром, установив его в режим замера сопротивления. В зависимости от того, какой тип катушек применяется, величина сопротивления будет отличаться. Первоначально необходимо установить мультиметр в режим измерения на 200 Ом, и прикоснуться щупами к контактами «+» и «К». Прибор должен показать величину в пределах от 0,2 до 3 Ом. На следующем этапе необходимо включить мультиметр в режим измерения сопротивления 20 кОм. Один щуп касается к контакту «К», а вторым нужно прикоснуться к центральному выводу, к которому подключается высоковольтный провод. Величину сопротивления, которую должен показать прибор, составляет 2-4 кОм. Если нет возможности проверить катушку прибором, то необходимо воспользоваться заведомо исправной.

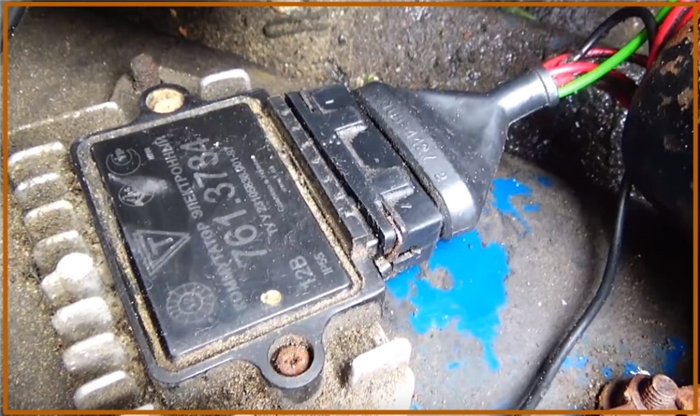

Если неисправен коммутатор — для его проверки понадобится осциллограф. Однако далеко не у всех есть такие приборы, поэтому самый простой способ проверки — установить заведомо исправное устройство. Есть простой способ проверки, посредством которого можно определить, исправно ли это устройство. Для проверки выполняются следующие манипуляции: от катушки зажигания отсоединить провод, который от коммутатора, после чего подключить его к лампе на 12В. Второй конец от лампы следует подключить к клемме катушки зажигания. После этого нужно попытаться осуществить запуск мотора. Лампа при этом должна мигать. Если она не мигает, значит устройство неисправно.
Неисправность датчика Холла. Используя вольтметр, нужно произвести проверку исправности датчика. Чтобы датчик не снимать, его проверяем следующим способом — используя булавки, прокалываем ими изоляцию зеленого и бело-черного провода. После этого к булавкам прикоснуться щупами мультиметра, установив режим измерения напряжения. Осуществляется вращение коленчатого вала, и при этом контролируем показания прибора. Показания должны падать до 0,4В и подниматься до величины в 9-12В. Такие показания означают, что датчик исправен.
Если оборвана цепь низкого напряжения — для этого необходимо проверить целостность питающих проводов на предмет нарушения изоляции. Чтобы определить наличие обрыва в питающих проводах, необходимо воспользоваться мультиметров в режиме прозвонки.

Если на ВАЗ 2107 используется система зажигания контактного типа, тогда поиск неисправности следует начинать непосредственно с исправности механического прерывателя на трамблере. Если контакты трамблера имеют признаки окислений и нагара, а также отсутствует зазор между ними, то деталь подлежит замене. В контактной системе зажигания также проверяется исправность катушки, и прозванивается цепь низкого напряжения.

В завершении нужно отметить, что найти причину отсутствия искры на свечах зажигания вовсе не трудно, если знать принцип работы системы. Принцип работы этой системы в том, что в определенный момент времени происходит появление тока высокой величины, который поступает по бронепроводам на свечи. Создает ток большой величины катушка зажигания, на первичную обмотку которой подается низкое напряжение. Для бесконтактной системы прерывание тока осуществляется по сигналам, поступающим от датчика Холла, а в контактной используется механический прерыватель с контактами.
