Рулевая рейка ваз 1117

Ремонтируем рулевую рейку с электроусилителем на Лада Калина своими руками

Каждый автовладелец Лады Калины, рано или поздно столкнется с проблемой выхода со строя и ремонтом рулевой рейки. Конечно, эксперты и автомеханики рекомендуют менять этот элемент, но не каждому под силу купить этот элемент, поэтому ремонт – это выход.

Видео о ремонта рулевой рейки на Лада Калина:

Видео материал расскажет, как ремонтировать рулевую рейку, даст основные рекомендации и особенности по сборке.

Признаки неисправности рулевой рейки

Ремонтный комплект рулевой рейки

Прежде чем приступить к ремонту элемента, необходимо точно определить, что на автомобиле вышла из строя именно рулевая рейка. Для этого есть косвенные и прямые признаки, которые укажут на деталь. Конечно, лучше всего провести диагностику на специализированном автосервисе, но можно попытаться своими руками, например, подтянуть рулевую рейку, но тут надо действовать осторожно.

Итак, рассмотрим, основные признаки неисправности рулевой рейки:

  • При повороте руля появляется стук под капотом.
  • Продольный люфт руля.
  • Повышение усилий при повороте руля.
  • Масляные пятна под машиной.
  • Заедание руля при поворотах.

Все эти признаки являются прямыми при неисправности рулевой рейки, которые станут первыми звоночками, что элементу необходимо провести диагностику и ремонт.

Причины неисправности

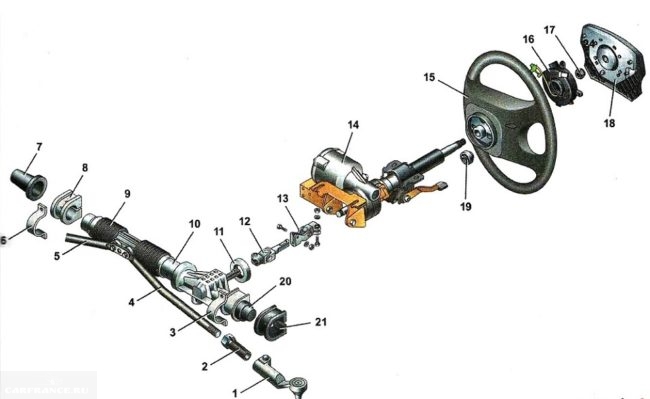

Общий вид рулевого управления

Причин выхода из строя рулевой рейки не много, но их необходимо знать. Своевременное техническое обслуживание, а также диагностика узла смогут продлить жизнь элементу.

Рассмотрим, основные причины возникновения неисправностей рулевой рейки:

  • Износ элементов составляющей рейку.
  • Повреждение вследствие ДТП, когда удар пришелся в колесо.
  • Прочие причины, которые послужили тому, что рейка стала подтекать.

Все эти причины становятся поводом для ремонта узла рулевого управления.

Конструктивные характеристики

Для того, чтобы проводить ремонт рулевой рейки необходимо знать ее конструкцию и элементы, которые входят в ее состав. Рассмотрим, схему конструкции узла:

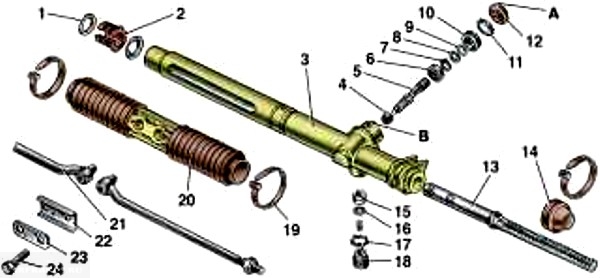

Схема-устройство рулевой рейки

Детали рулевой рейки: 1 – кольцо втулки рейки; 2 – опорная втулка рейки; 3 – картер рулевого механизма; 4 – роликовый подшипник; 5 – приводная шестерня; 6 – шариковый подшипник; 7 – стопорное кольцо; 8 – защитная шайба; 9 – уплотнительное кольцо; 10 – гайка подшипника; 11 – стопорная шайба; 12 – пыльник; 13 – рейка; 14 – защитный колпачок; 15 – упор рейки; 16 – уплотнительное кольцо; 17 – стопорное кольцо; 18 – гайка упора; 19 – хомут; 20 – защитный чехол; 21 – внутренний наконечник рулевой тяги; 22 – соединительная пластина; 23 – стопорная пластина; 24 – болт крепления тяги к рейке; А — метка на пыльнике; В — метка на картере

Что понадобится для ремонта?

Для реставрационных работ связанных с рулевой рейкой потребуется ремонтный комплект. Обычно, их не найти в специализированных магазинах, и автолюбители, как правило, идут на авторынок, где можно приобрести комплект запасных частей. По цене это обходится значительно дешевле, чем покупать новую рейку.

Ремонтный комплект рулевой рейки можно приобрести, как по отдельности, так и в сборе.

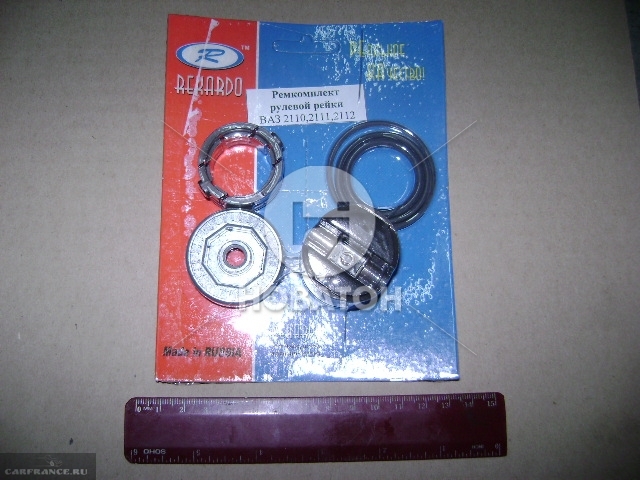

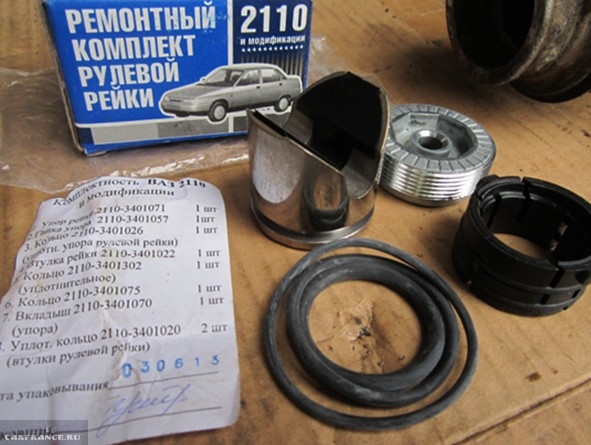

Ремонтный комплект для рулевой рейки производства Рикардо

2110-3403090-11 – это каталожный номер полного ремкомплекта рулевого механизма для Лады Калины. По отдельности втулки и пластмассовые вставки можно покупать, но не рекомендуется, поскольку качество изделий может быть разное, а соответственно износ по левой и правой части может отличаться.

Демонтаж и разборка рейки на Лада Калина

Когда собраны и куплены все материалы для ремонта рулевой рейки, можно приступить непосредственно к проведению ремонтных операций.

Прежде чем начать, необходимо очистить полностью рулевую рейку. Это можно делать вручную, но лучше всего применить паровой механизм под давлением, который качественно уберет грязь и пыль со всех элементов и при этом не повредит детали.

Теперь, приступаем к последовательным операциям по ремонту рулевой рейки:

    Подставляем тормозные башмаки под задние колеса, и снимаем ручной тормоз.

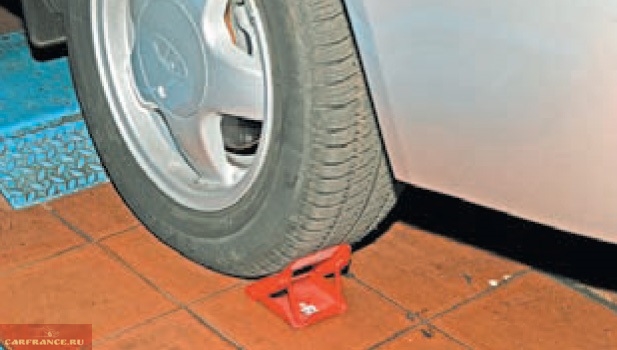

Подставляем башмаки под колеса

Читать еще:  Шток бензонасоса ваз 2107

Демонтаж болта фиксации муфты

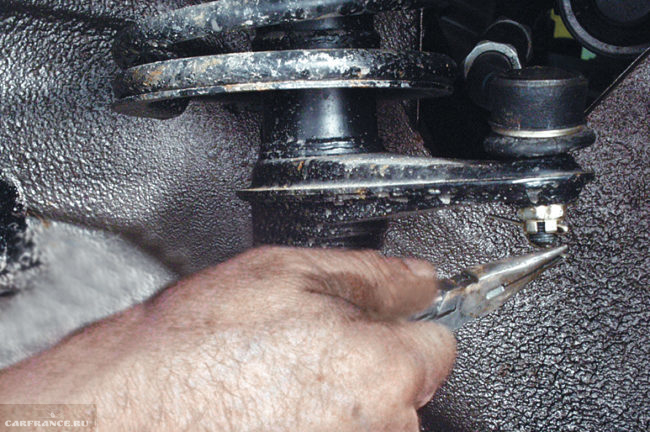

Вынимаем шплинты при помощи пассатижей

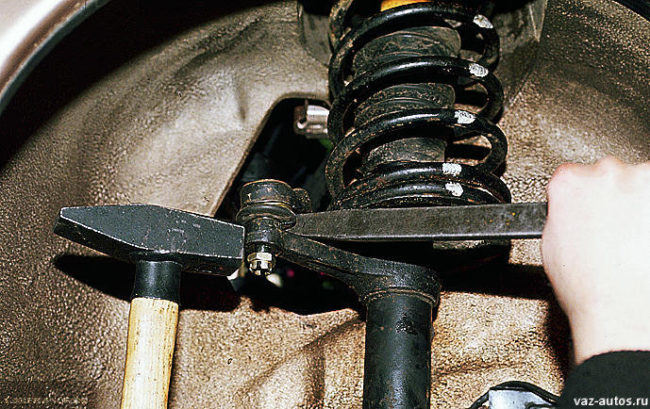

Демонтаж наконечников рулевой тяги при помощи молотка и ломика

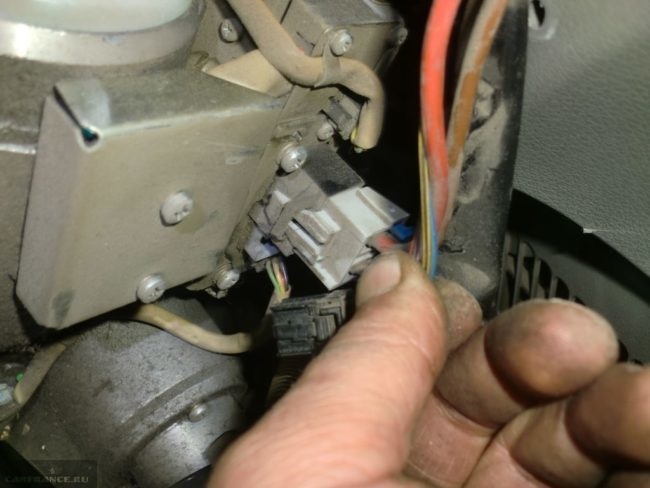

Отключения разъема ЭУР от бортовой сети

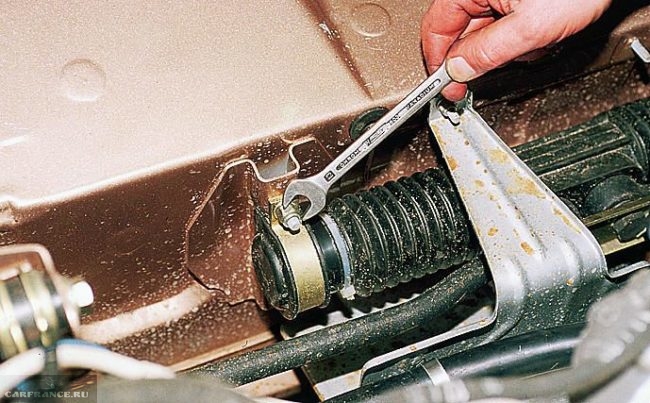

Демонтаж креплений рулевой рейки

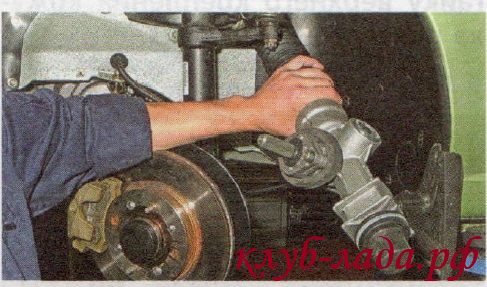

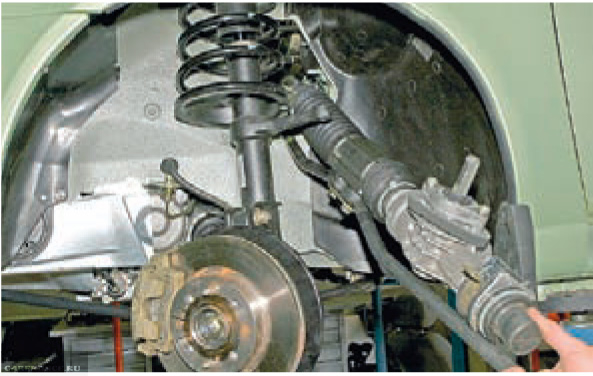

Демонтируем рулевую рейку через арку колеса

Снимаем рулевые тяги

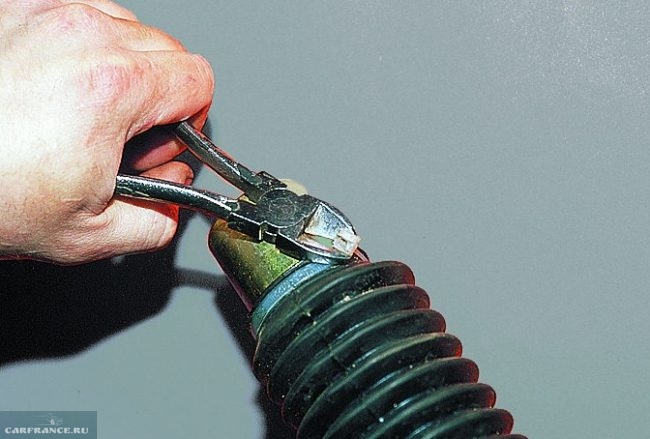

Срезаем хомуты пыльника при помощи кусачек

Демонтируем крышку картера рейки

Диагностируем состояние всех изделий. Пластиковые и резиновые детали придется заменить, также рекомендуется установить новый пыльник и подшипники.

Сборка в правильной последовательности

Перед сборкой необходимо очистить все детали, реечный вал смазать литолом или другой похожей смазкой.

Начинаем сборку:

    Меняем подшипники рейки.

Устанавливаем новые подшипники

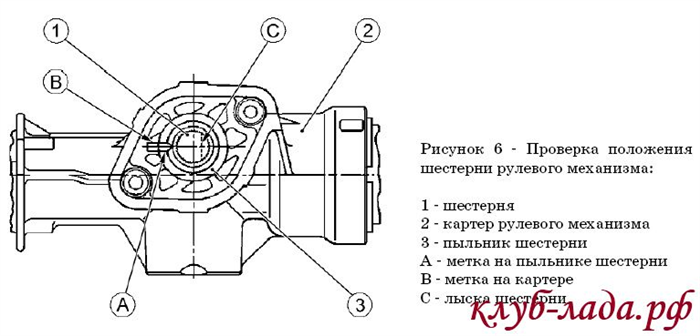

Сводим метки на картере и рейке, чтобы руль стоял ровно

Надеваем новый пыльник на рейку

Рекомендации

Многие автопроизводители не рекомендуют совершать ремонтные операции по рулевой рейке, но и в тоже время выпускают ремонтные комплекты. Так, в руководстве по ремонту АвтоВАЗ, четко прописано, что выходе со строя рулевой рейки ВАЗ 1117-1119 необходимо ее заменить на новую.

Также, автолюбители и мастера по ремонту рулевого управления автомобилей рекомендуют после ремонта рулевой рейки, спустя 1000-1500 км пробега подтянуть резьбовые соединения, которые могли разболтаться вследствие вибрации.

Автомастера рекомендуют проводить техническое обслуживание этого узла должно проводиться каждые 10000 км. В него входит визуальный осмотр на подтеки, проверка состояния пыльников, а также подтяжка соединений.

Выводы

Как показывает опыт ремонт рулевой рейки Лада Калина с электроусилителем руля реально провести своими руками. Конечно, эта процедура займет день, а может и два. Главное не спешить и выбрать все детали качественные и правильные. Подшипники рекомендуется устанавливать новые, поскольку даже если отсутствует люфт, то неизвестно спустя какое время он может появиться.

161 Ремонт Kalina

Разборка рулевого механизма

Снимаем опору рулевых тяг.
Вставляем бородок в паз гайки крепления трубы картера.

Отворачиваем гайку, нанося уда­ры по бородку (правая резьба).

. и снимаем трубу картера.

Отжимаем отверткой два фикса­тора втулки, расположенной вну­три трубы.

. и вынимаем втулку.

Снимаем с втулки два резиновых уплотнительных кольца.

Втулка рейки рулевого механиз­ма (стрелками показаны фиксато­ры втулки).

Если необходимо заменить гайку, щипцами для снятия стопорных колец разжимаем.
. и снимаем стопорное кольцо.. Снимаем гайку крепления трубы.

Вынимаем из регулировочной гайки упора рейки резиновую за­глушку.
Шабером удаляем замятый металл в местах контровки регулировочной гайки упора.

Специальным ключом «на 24» с внешней восьмигранной голов­кой отворачиваем гайку упора.

Вынимаем пружину упора.
Поддев отверткой.

. снимаем уплотнительное кольцо.

Ударом картера о деревянный брусок выбиваем упор рейки.
Поддев отверткой.

. снимаем вкладыш с упора.

В проточке упора установлено ре­зиновое уплотнительное кольцо.

Снимаем с картера резиновое кольцо, уплотняющее отверстие для рулевого механизма на щит­ке передка.

Снимаем пыльник с вала шестерни.

Шестигранником «на 6» отвора­чиваем два винта.

. и снимаем крышку картера.

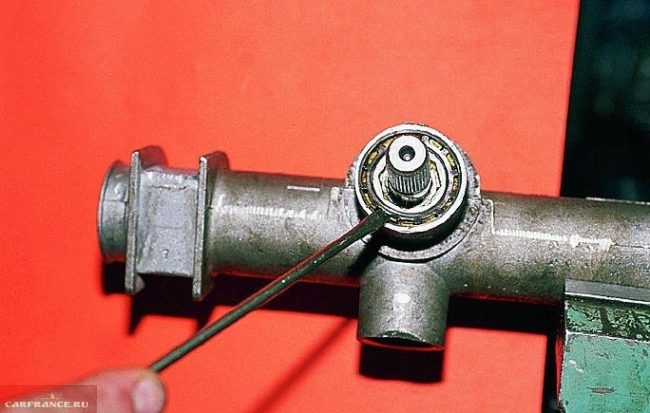

Снимаем сепаратор с роликами упорного подшипника.

Снимаем уплотнительное кольцо крышки.

Вынимаем рейку из картера.

Выпрессовываем вал-шестерню, зажав вал в тисках с накладками губок из мягкого металла и отжи­мая картер монтажной лопаткой вверх.

Вынимаем вал-шестерню с под­шипником из картера.
Поддеваем отверткой..

. снимаем стопорное кольцо втулки.

Вынимаем втулку вала-шестерни в сборе с опорной пластиной.

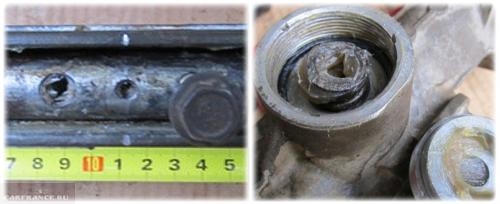

При необходимости замены игольчатого подшипника свер­лом d=4 мм сверлим в картере два диаметрально расположен­ных отверстия, так чтобы они вы­ходили к торцу наружного коль­ца игольчатого подшипника.

Через просверленные отверстия стержнем соответствующего диа­метра выбиваем наружное коль­цо подшипника из картера.

Съемником спрессовываем шари­ковый подшипник вала-шестерни с внутренним кольцом роликово­го упорного подшипника.

Съемником спрессовываем с вала внутреннее кольцо игольчатого подшипника.

Отверткой поддеваем и вынима­ем сальник вала-шестерни из крышки картера.
Если необходимо заменить наруж­ное кольцо роликового упорного подшипника.

. шабером удаляем выдавлен­ный металл в четырех местах и вынимаем кольцо.
Обильно смазываем подшипники, зубья рейки и шестерни, пластмас­совую втулку рейки смазкой Фиол-1 Собираем рулевой механизм в об­ратной последовательности.
Наружное кольцо игольчатого по-шипника запрессовываем в картер оправкой подходящего диаметра. Для заделки отверстий в картере можно применить «быструю сталь» или «холодную сварку».
Запрессовываем вал-шестерню с ша­риковым подшипником в картер отрезком трубы подходящего диаме­тра или высокой головкой, приклады­вая усилие к наружному кольцу под­шипника.
Можно запрессовать вал-шестерню в картер, оперев наружное кольцо подшипника на губки тисков.

Затем надеваем картер на под­шипник.

. и напрессовываем картер лег­кими ударами молотка через де­ревянный брусок.

Запрессовываем сальник вала-шестерни в крышку через оправ­ку или головку заподлицо с тор­цом крышки.
Вставляем рейку в картер рулевого механизма. Устанавливаем трубу Поворачиваем вал-шестерню, так чтобы лыска на нем была располо­жена с правой стороны. Передвига­ем рейку, так чтобы опора рулевых тяг, установленная на рейке, распо­лагалась посередине паза трубы. Вставляем упор рейки, пружину упо­ра и заворачиваем гайку упора. Гайку упора рекомендуется заменить на новую.
Отрегулировав зазор в зацеплении шестерни с рейкой (см. «Описание конструкции»).

Читать еще:  Балка переднего бампера ваз 2114

Замена рулевой рейки на калине

Добро пожаловать!
Рулевая рейка – неотъемлемая часть рулевого механизма, позволяющая колёсам вращаться. С её помощью усилие, которое вы прикладываете на руле, передаётся через рулевую рейку на колёса, облегчая при этом ваши усилия. На некоторых машинах вместе неё присутствует рулевой редуктор (на классике), выполняет ту же роль, однако выглядит совершенно по-другому и работает имеет отличный принцип работы.

Примечание!
Вам понадобятся следующие инструменты: плоская отвёртка, острый нож, торцевые ключи, смазка WD-40. По возможности приобретите в автомагазине консистентную смазку, она поможет избежать ржавчины на гайках крепления рейки. Бывает, гайки настолько закисают, что WD-40 с ними не справляется – в итоге сорванная резьба на шпильках, высверливание и приваривание новых. Лучше позаботьтесь о профилактике.

Краткое содержание:

Местонахождение рулевой рейки

Находиться в подкапотном пространстве, прикреплена гайками к кузову автомобиля. На фото видно её на переднем щите, закрывающем подкапотное пространство и салон. Место поиска указано стрелкой. Смотреть нужно в ту сторону, куда повернут руль.

Когда менять?

С небольшим стуком поможет справиться подтягивание (об этом в статье: Регулировка рулевой рейки на ВАЗ). Так можно поездить некоторое время до появления очередного стука – снова подтянуть. До третей регулировки доводить не стоит – проводим замену рейки. В противном случае вы можете столкнуться с заклиниванием, например из-за предельного износа или неправильно проведённого ремонта. Поэтому не доводите рейку до сильно убитого состояния. Ниже представлен видеоролик, просмотрев который вы научитесь различать стук (еще говорят, люфтит) и определять необходимость замены.

Замена рулевой рейки на ВАЗ 1117-ВАЗ 1119

Примечание!
Следите за терминами: в статье мы будем называть рейку рулевым механизмом, ведь в переднеприводных автомобилях ВАЗ это так и есть.

Снятие

Рекомендуем снять передние колеса с автомобиля и поставить его на чурбаки или на два домкрата (правильно снять колёса поможет сатья: «Замена колёс на автомобилях»). Затем обязательно снимите аккумулятор (читайте «в этой статье») и отсоедините рулевой вал от рулевой рейки. Для этого, находясь в салоне и имея два гаечных ключа «на 13», выкрутите гайку болта и выньте болт (фото 1), стягивающий хомут крепления рулевого вала с шестернёй рулевой рейки. Раздвиньте хомут с помощью мощной отвёртки или аналогичным способом (фото 2).

Примечание!
Перед выворачиванием гайки болта крепления стягивающего хомута, обязательно поставьте колёса ровно. Это поможет избежать трудностей при установке и не придется переставлять руль после замены рейки.

Отсоедините два наконечника рулевых тяг (с обеих сторон) от рычагов (подробно в статье: «Замена наконечников рулевых тяг на ВАЗ»), далее четыре гайки крепления рулевой рейки (по две на каждую сторону). Столкнувшись с трудностями, вам поможет WD-40: нанесите и дайте смазке проникнуть внутрь в течение 5-7 мин, затем выкручиваем их (фото 1) и два металлических хомута (один указан синей стрелкой), приживающих рейку к кузову. Аккуратно рукой выньте рейку через арку левого колеса (левый бок по направлению автомобиля). Подумайте, есть ли необходимость в снятии рулевых тяг? Бывает, новая рейка идёт без тяг, в таком случае снимайте со своей, если они конечно в нормальном состоянии, и переносите на новую. Сделать это поможет плоская отвёртка: поддевается пластинка и снимается с болтов крепления обоих тяг (фото 2), далее на болты наноситься проникающая смазка WD-40, они отворачиваются (один болт крепит одну тягу, фото 3), вынимаются и тяги отсоединяются от рейки (фото 4).

Примечание!
Если вы не снимали передние колеса, то гайки крепления ослабьте немного, затем поднимите левую сторону автомобиля, чтобы колесо приподнялось от земли, и продолжайте выкручивать. Напоминаем, лучше колеса снимать.

Установка

Новая рейка ставиться в обратном снятию порядке.Следите, чтобы рейка встала в ровном положении (в положении прямолинейного движения автомобиля, колёса стоят прямо). Убедитесь, что метки на пыльнике и картере совпали между собой, посмотрите, чтобы лыска на валу шестерни находилась справа, как показано на фото ниже. Если же метка будет сбита, до упора поверните рейку (в любую сторону), затем переместите рейку в другую сторону на один полный оборот пока не добьётесь совпадения меток.

Примечание!
Во время закручивания гаек крепления рейки, смажьте их и шпильки консистентной смазкой: они не будут окисляться и ржаветь. Через пару лет вы без труда выкрутите гайки снова даже без помощи WD-40!

Полезный совет

С завода в рейку закладывают смазку, однако в недостаточном количестве, поэтому со временем она вся быстро высыхает и рейка начинает работать без смазки на сухую, что весьма пагубно влияет. Исправить недочет поможет заправка рейки смазкой перед её установкой. На заводе используют смазку Фиол-1 (трудно найти), вместо неё подойдет Литол, но учтите, он не слишком стоек к минусовым температурам. Мешать Фиол-1 с Литолом не советуем, лучше дождаться пока родная смазка вся высохнет и заправить рейку Литолом.

  • Сперва снимите пыльник и обе рулевые тяги;
  • запастись хомутами: они одноразовые, их придётся резать;
  • срежьте хомуты (фото 1) с обоих концов рейки;
  • снимите пластиковые втулки с обоих концов (фото 2);
  • снимите резиновые подушки хомутов (фото 3);
  • срежьте ещё одни хомуты крепления пыльника;

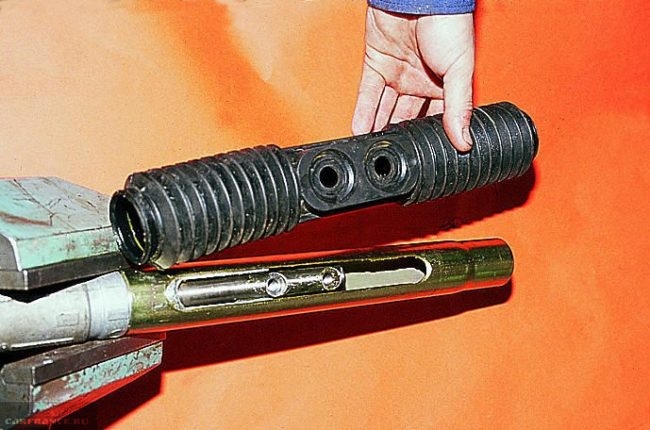

  • снимите пыльник вдоль рейки (фото 4).
Читать еще:  Размеры оси ступицы ваз 2108 чертеж

Примечание!
Наносите смазку на поперечный вал и металлические частички, двигающееся внутри корпуса рулевой рейки и принимающие участие в управлении автомобилем. Например, поперечный вал осуществляет управление, значит смазываться должен везде, от начала до конца. Однако вырез (красной стрелкой) слишком мал, его невозможно смазать не перемещая – поэтому во время смазки перемещайте вал

После проведения операции по замене, загоните машину на развал-схождение: при замене рейки ровность колес сбивается и их приходиться регулировать.

Дополнительный видеоролик

В видео представлена замена рейки на ВАЗ 2114 — операция полностью идентична проводимой на Калине. Приятного просмотра.

Примечание!
В видео показан интересный способ смазки червячного вала автомобиля без снятия. Решив повторить, следите, чтобы внутрь не летела стружка.

Замена рулевой рейки Калины

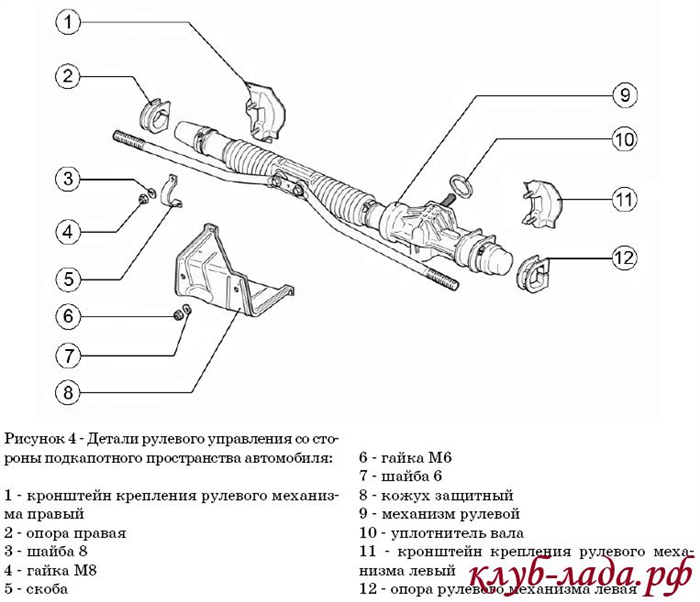

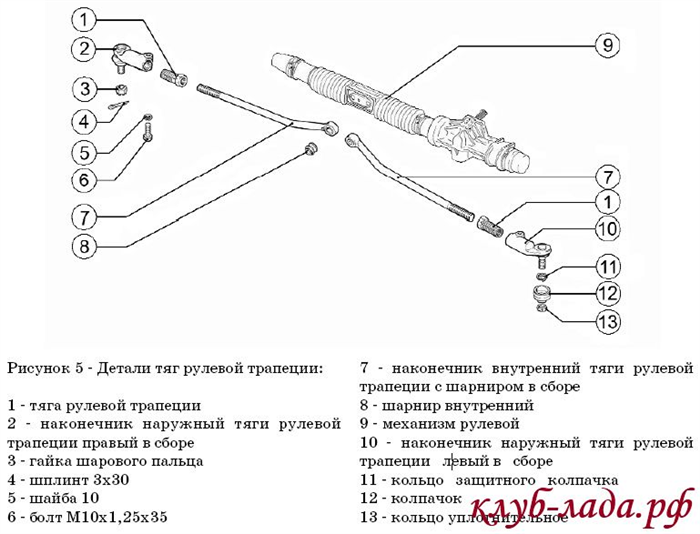

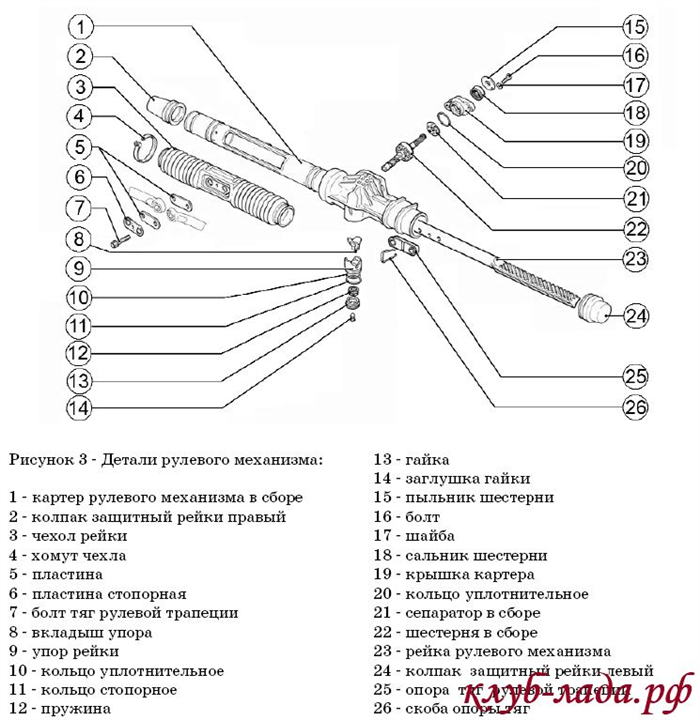

Устройство рулевой рейки Калины

Снятие рулевой рейки Калины

Потребуется: головки «на 10», «на 13», «на 15», «на 17», «на 27», накидной ключ «на 19», пассатижи, монтажная лопатка, молоток, плоская отвертка.

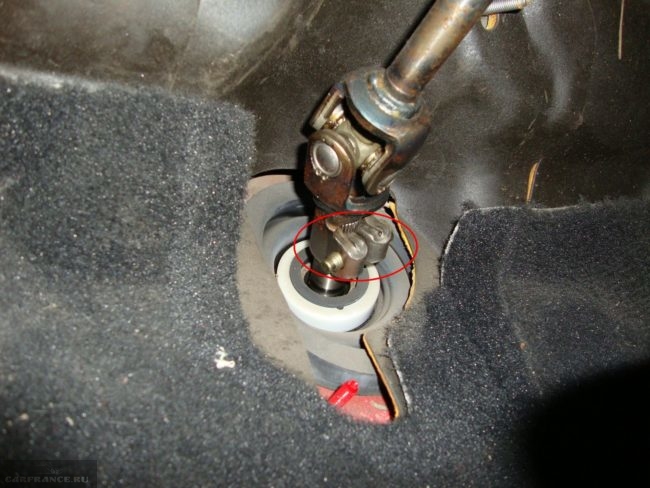

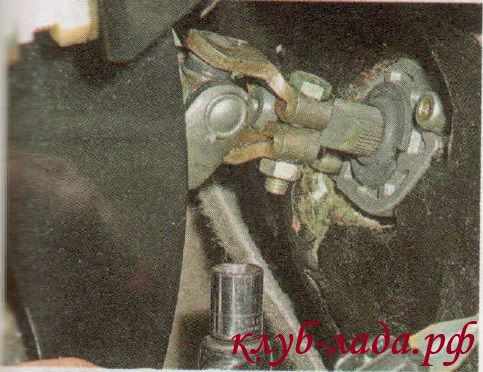

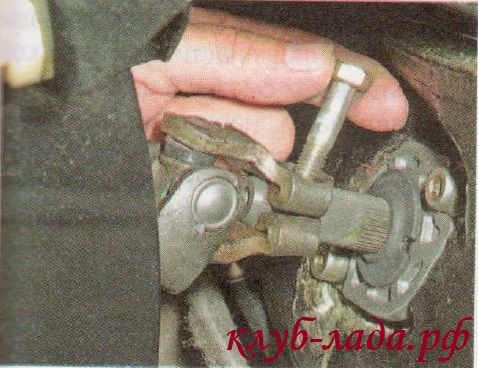

В салоне отвернуть гайку и снять болт крепления нижнего карданного шарнира к валу-шестерне рулевого механизма (рулевой рейки), используя головку «на 13». Если болт будет проворачиваться, удерживайте его ключом «на 13».

В моторном отсеке:

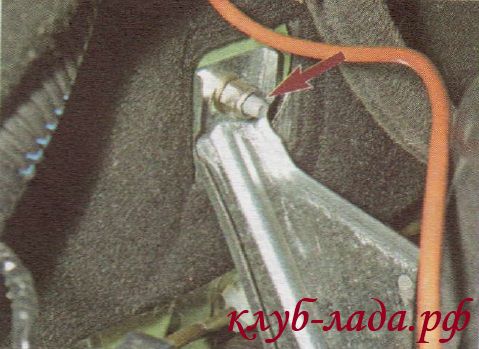

  1. Отвернуть гайку верхнего крепления кожуха рулевой рейки с помощью головки «на 10».

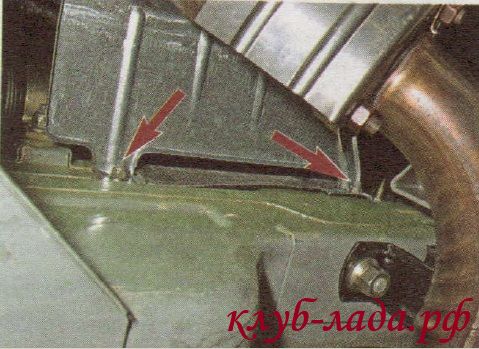

  2. Отвернуть 2 гайки крепления кожуха рулевой рейки, снизу автомобиля головкой «на 10».

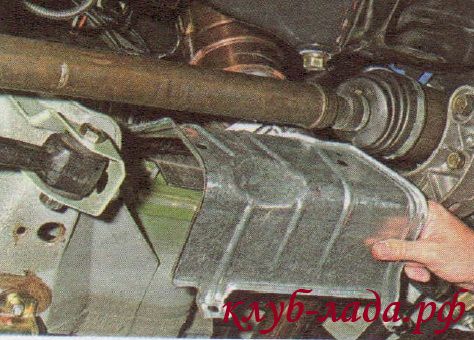

  3. Снять кожух.

Вывешиваем переднюю часть автомобиля и снимаем колеса.
Чтобы снять рулевую рейку без рулевых тяг, их следует отсоединить:

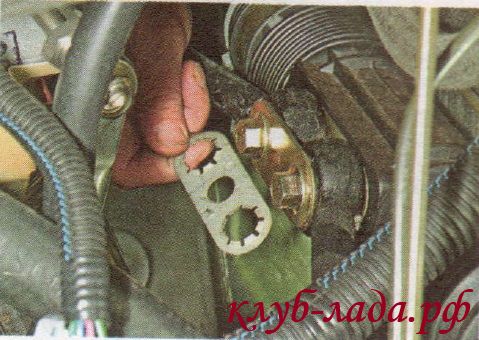

  1. Снять стопорную пластину болтов крепления рулевых тяг, поддевая ее отверткой. Затем отвернуть 2 болта крепления рулевых тяг к рейке.

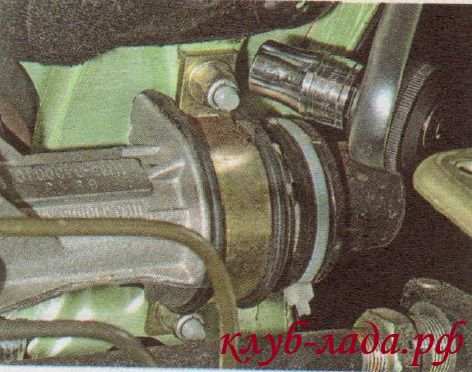

  2. Отвернуть гайки крепления скоб рулевой рейки к щитку передка, используя головку «на 13».
  3. Сдвинуть рулевую рейку вперед, выводя вал-шестерню из отверстия щитка передка.
  4. Снять рулевую рейку Калины вместе с тягами.

Чтобы снять рулевую рейку вместе с рулевыми тягами, тогда нужно отсоединить наконечники рулевых тяг от поворотных рычагов амортизаторных стоек, для этого:

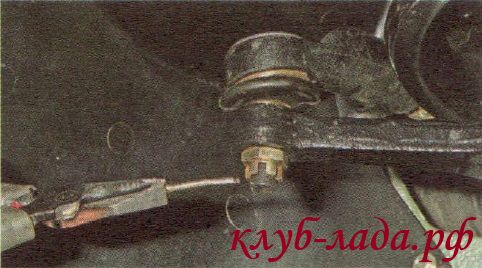

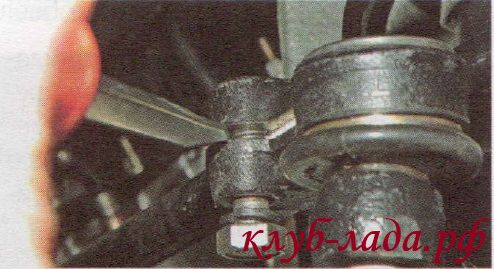

  1. Снять шплинт, используя пассатижи.

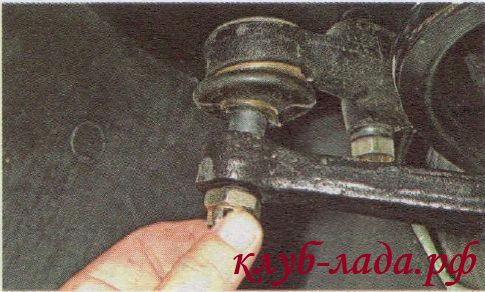

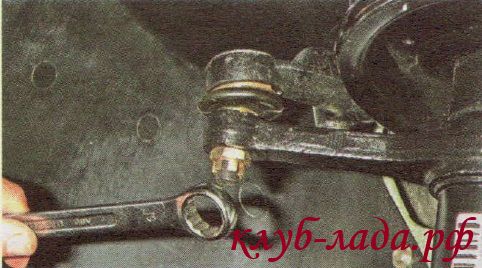

  2. Отвернуть не полностью гайку крепления шарового пальца, используя накидной ключ «на 19».
  3. Ослабить затяжку стяжного болта наконечника рулевой тяги с помощью головки «на 17».

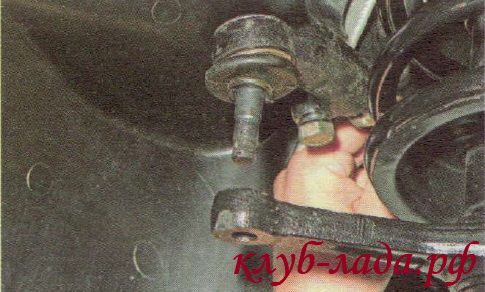

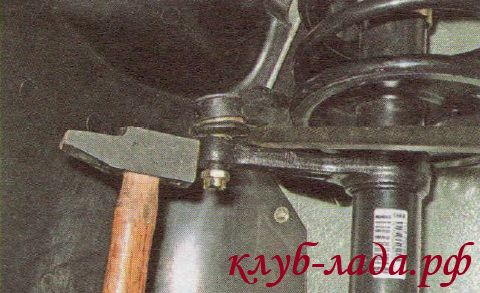

  4. Выпрессовываем шаровый палец из рычага, вставив монтажную лопатку между поворотным рычагом и наконечником, отжимая наконечник от рычага, и нанося удары молотком по торцу поворотного рычага.

  1. Отвернуть гайку крепления шарового пальца до конца.

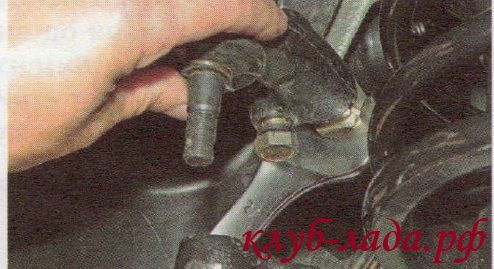

  2. Вывести шаровый палец из отверстия поворотного рычага.
  3. Разжать паз наконечника рулевой тяги с помощью отвертки.

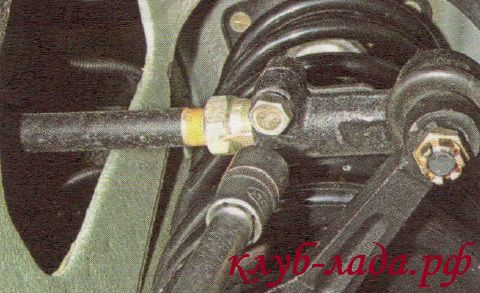

  4. Отвернуть наконечник, удерживая регулировочную резьбовую втулку ключом «на 27». Считаем количество оборотов, для того, чтобы при установке завернуть наконечник на такое же количество оборотов. При этом сохраняем положение резьбовой втулки на рулевой тяге. Это поможет приблизительно сохранить прежний угол схождения колес.

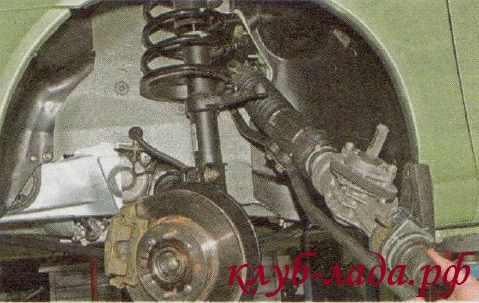

Снимаем рулевую рейку Калины вместе с тягами:

Установка рулевого механизма Калины

Перед монтажом проверить, чтобы рейка была установлена в среднее положение. Для этого раздвижными пассатижами за лыску на вале-шестерне вращаем вал в любую сторону до упора, после чего поворачиваем вал в обратную сторону на два полных оборота и доворачиваем вал так, чтобы лыска на вале располагалась вертикально с правой стороны по ходу автомобиля. В остальном установка рейки производится в обратной последовательности.

Таким образом, чтобы заменить рулевую рейку на Калине потребуется не менее 1 часа времени. Если выполнить ее ремонт нет возможности, тогда придется купить новую. Рулевая рейка Лада Калина такая же как и рейка Приоры или ВАЗ 2110-2112 нового образца и имеет каталожный номер: 11183-3400010 (внутри рашпиль 21100-3401068). Цена примерно 3500р.
Для Калина Спорт:

  • 11183-3400010-10 внутри рашпиль 11183-3401068-00 (3.1 оборота)
  • 11183-3400010-12 внутри рашпиль 11183-3401068-01
  • 11183-3400010-01 без ЭУР внутри рашпиль 21100-3401068-00 (4,1 оборота)
  • 11183-3400010-10 с ЭУР внутри рашпиль 11183-3401223-00
