Салонный плафон ваз 2110

Замена штатного плафона освещения салона ВАЗ-2110, 2111 и 2112

Дано хотел что то сделать с этим «светильником», толку от него никакого и ужасно раздражал свои видом. Читал про светодиоды и различные варианты установки светодиодов в штатный светильник, и даже попробовал переделать на светодиодный но результат тот же — светит ужасно. И тут случайно попался на глаза плафон салона (у соседа по гаражу) от LANOSа, повертел его в руках, примерно приложил и понял, что он практически идеально подходит в штатное место плафона ВАЗ-2110, ВАЗ-211 и ВАЗ-2112.

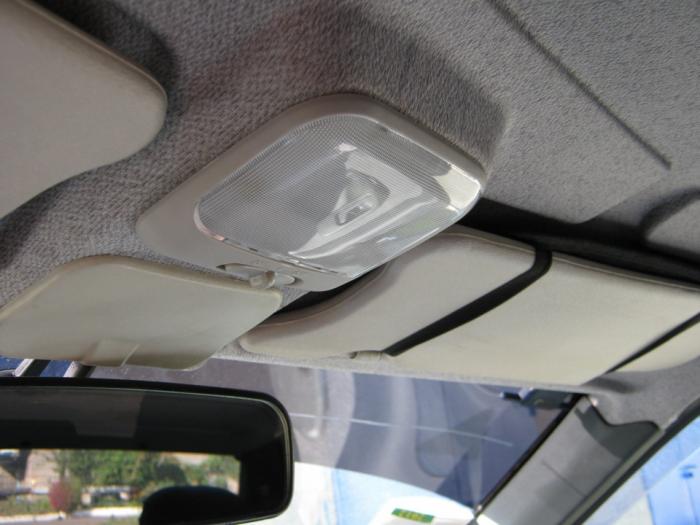

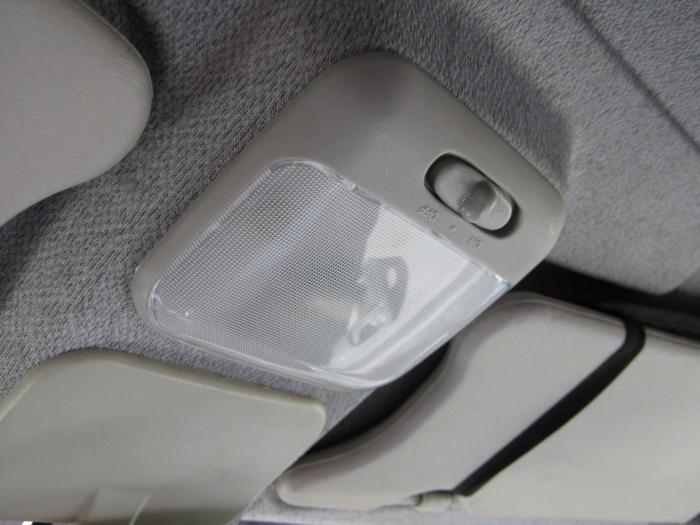

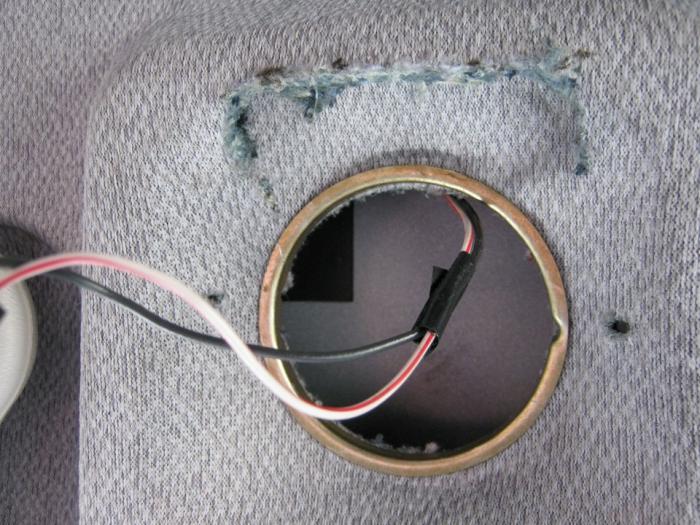

В общем купил плафон ланоса. Взял шуруповерт с тоненьким сверлом, и тут сердце обливалось кровью, изуродовал немного обшивку под плафоном))) Хотя можно было изуродовать плафон и не точить обшивку (наверно бы так и сделал, еслиб сразу смекнул). Взял разьем плафона ланоса, средний контакт загнул вверх, и всунул туда штатные разьемы, предварительно немного подогнул железки в них. Прикрутил саморезами к обшивке, держится крепко, светит с диодной лампой лучше чем штатный светильник с такой же лампой. Кстати можно его развернуть на 180 градусов. Вот как стоит у меня.

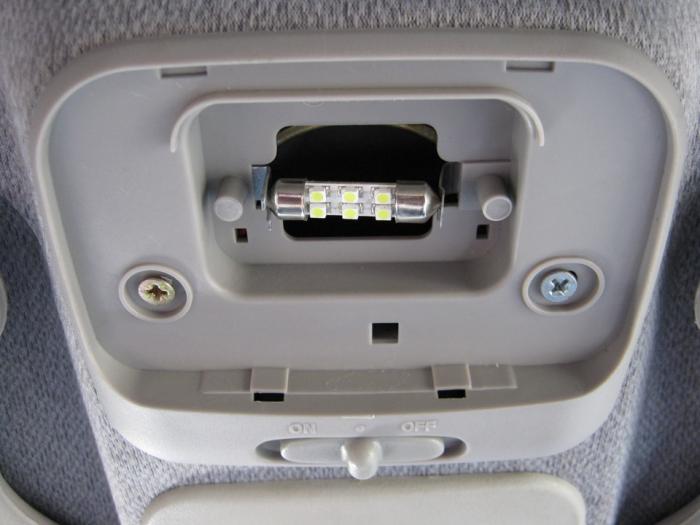

Применяем диодную лампу

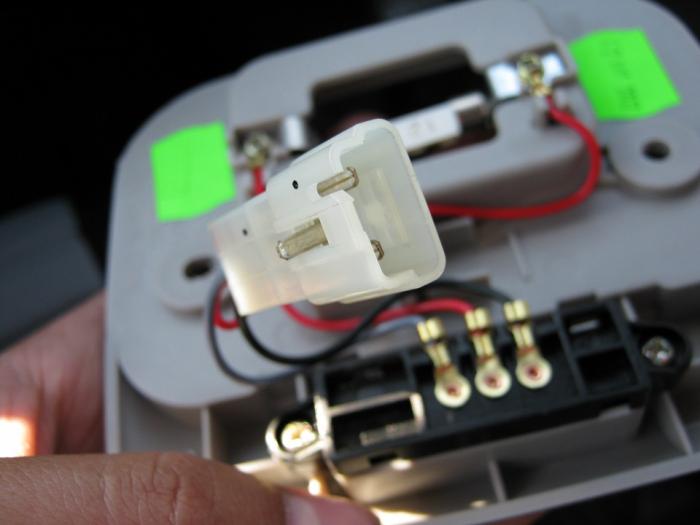

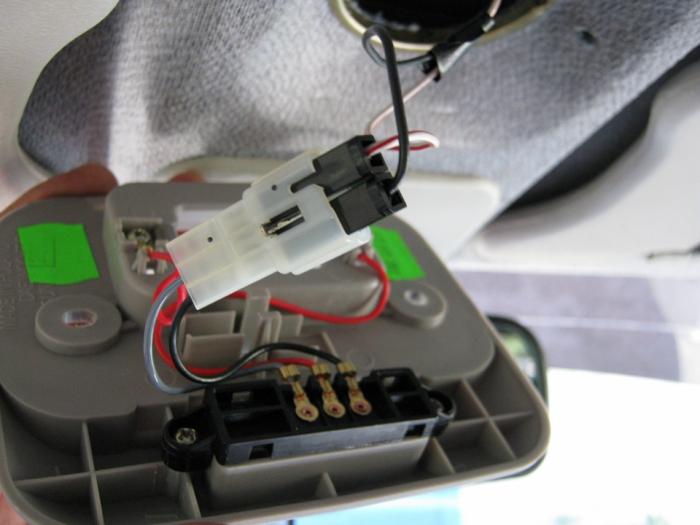

Подключам разъем к штатному после модернизации.

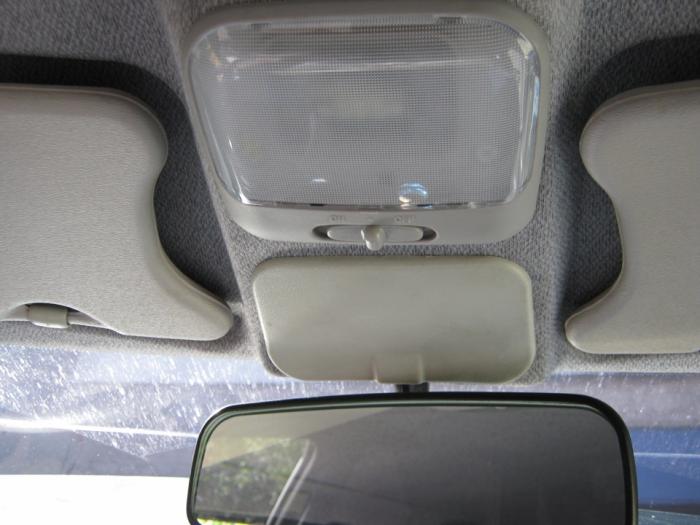

Очень бюджетно и при этом очень эффективно. Всем рекомендую поменять штатный штурманский плафон ВАЗ-2110 на Ланосовский.

Автор идеи и фото v0zhak с drive2.ru

Освещение салона ВАЗ 2110 и замена элементов своими руками

Лампочка салона ваз 2110

Освещение салона автомобиля ваз 2110 имеет множество разнообразных световых элементов. Большинство из них располагается на приборной панели.
Здесь имеется подсветка датчиков, приборов и показателей. Не стоит забывать об индивидуальной подсветке автомобиля, плафоне освещения салона автомобиля и плафоне, который помогает увидеть содержание багажного отсека автомобиля.
Случается, что в ваз 2110 не горит освещение в салоне и в любой момент в неисправное состояние может придти каждый из компонентов. К каждому из этих элементов освещения необходимо найти подход.

Освещение салона и лампа плафона

Ваз 2110 освещение салона

Первым делом необходимо рассмотреть случай поломки выключателя, который подает электричество на лампу в салоне. Данный прибор позволяет получить прямой источник яркого света в салоне автомобиля.
Иногда его необходимо починить или заменить.
Для этого задания потребуется:

Примечание: Для проделывания работ с проводкой освещения автомобиля нет необходимости отключать и удалять аккумуляторную батарею из капота.

  • Необходимо заготовить заранее крестообразную отвертку. С ее помощью необходимо открутить винт, который присоединяет выключатель к стойке двери ВАЗ.

Ваз 2110 плафон освещения салон

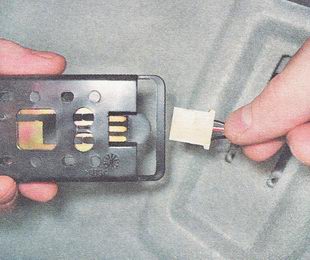

  • В дверной стойке имеется небольшое отверстие, которое и содержит данный выключатель. Его необходимо извлечь из данного отверстия.
    Здесь имеется провод, к которому крепится данный механизм. Аккуратным движением производится отсоединение.
Читать еще:  Как собрать салон ваз 2114

Примечание: частой причиной замыкания является ржавчина, которая возникает в месте соединения винта с дверью (стойкой) автомобиля. Для совершения процесса сборки данного механизма, необходимо произвести те же действия, но в обратном порядке.

Неприятностей может доставить поломка плафона, который располагается в салоне автомобиля. С помощью него происходит освещение всего салона автомобиля.
Его освещения достаточно для того, чтобы в темное время суток рассмотреть карту, произвести чтение литературы или разгадать кроссворд в свободное от езды время.

Ваз 2110 плафон освещения салона

Перегорание лампочек

Частыми поломками являются перегорание лампочек.
Для получения доступа к данному механизму, необходимо проделать следующие действия:

  • Автомобиль необходимо установить в положении, которое будет выгодно для проведения ремонта.
  • Понадобится шлицевая отвертка. С ее помощью и небольшим количеством внимания, производится доступ к сферическому выступу.
    Его называют еще и осью качания. С его помощью демонтируется рассеиватель.

Примечание: После извлечения плафона, открывается доступ к лампе. Все последующие операции необходимо проделывать лишь в случае необходимости замены лампочки.

  • Лампа крепится к основанию электрической проводки посредством особого контакта. При легком надавливании на него, лампа самостоятельно отсоединяется от контактов.
    Процесс извлечения лучше всего производить отверткой, которая имеет резиновую ручку.

Ваз 2110 схема плафона освещения салона

  • Новую лампочку необходимо установить на место прежней.
  • В случае починки самой системы подачи электричества, необходимо открутить четыре шурупа, которыми крепится основная часть плафона к крыше автомобиля.
  • Для отсоединения главной части плафона, необходимо отсоединить блок крепления проводов. Для выполнения данной задачи необходимо оттянуть пластмассовую насадку от самого плафона.
  • Установка плафона, после ремонта, чистки и прочих работ, происходит в обратном порядке.

Примечание. Для уверенности в полном функционировании установленной лампы, необходимо убедиться в наличии плотного контакта с цоколем. Верхняя крышка, именуемая рассеивателем света, вводится одной стороной в корпус светильника, а на вторую сторону производится небольшое давление, до получения легкого щелчка.

Фонарик для индивидуальной подсветки

Одним из элементов освещения салона является фонарик для индивидуальной подсветки. Он светит прямым лучом.
Для одного человека его освещения вполне достаточно. Иногда настает необходимость его чистки, ремонта или замены.
Для осуществления доступа к нему необходимо:

  • Совершить прокручивание наружного кольца крепления по ходу часовой стрелки. Специальной отверткой, при максимальной аккуратности, поддевается корпус фонаря и последний извлекается из своего места.
  • Чтобы произвести полное отсоединение данного механизма, необходимо совершить отсоединение колодки проводов от механизма.
  • Лампа фиксируется при помощи особых фиксаторов, которые чем-то напоминают действия пружины. При легком разведении их в стороны, лампочка и ее патрон свободно извлекается из фонарика.
  • Лампа изымается из патрона простыми оборотами против хода часовой стрелки.
  • Лампа и сам фонарик устанавливается на прежнее место теми же действиями, но совершать их необходимо в обратной последовательности.

Багажный отсек

Так как частью салона автомобиля можно считать багажный отсек, необходимо уточнить, что здесь также имеется фонарь. С его помощью можно осветить содержимое багажника.
В некоторых ситуациях его работа является незаменимой.
Для осуществления доступа к данному механизму, необходимо совершить следующие действия:

  • Полностью выключается наружное освещение в автомобиле.

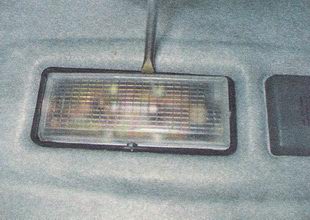

  • Чтобы освободить фонарь из месторасположения, необходимо воспользоваться инструментом. Для этой цели можно использовать простую отвертку. Ей необходимо извлечь фонарик из обшивки салона.
Читать еще:  Двигатель ваз все модели

Примечание: Для демонтажа плафона, необходимо отсоединить его от двух проводов питания. Для того чтобы исключить вероятность короткого замыкания при использовании данного осветительного прибора, необходимо произвести изоляцию специальной липкой лентой или другой герметикой, его соединения.

  • Лампа удаляется посредством нажатия на соединительные элементы. Оно происходит по аналогии с предыдущим описанием извлечения ламп из патрона.
  • Для включения новой лампы, необходимо произвести ее установку. До упора она вжимается в крепление патрона.
  • Для установки фонарика на прежнее место, необходимо завести один конец плафона в разъем обшивки, а на второй произвести небольшое давление. Легкий щелчок будет характеризовать полное соединение фонаря с разъемом в багажном отсеке.

Прибор панелей

Примечание: в полноценной инструкции по эксплуатации автомобиля ВАЗ 2110 указывается необходимость полного разбора приборной панели, для ее снятия. После того, как приборная панель будет разобрана, можно самостоятельно заменить неисправные элементы.

  • Для выполнения работ с электрической проводкой, следует обезопаситься и произвести отсоединение клеммы «минус» с аккумуляторной батареи.
  • Накладки рулевой колонки являются декоративными. Их необходимо отделить от приборной панели.
  • Демонтируется руль автомобиля. Пластина звукового сигнала остается без изменений.
  • Переключатели, которые размещены под рулевым колесом, необходимо отделить от автомобиля.
  • При их отсоединении понадобится отключить провода и их элемент подключения.
  • Корректор работы фар имеет регулятор (специфический переключатель положений). Его необходимо демонтировать.
  • Следующим шагом станет отвинчивание гайки, которая располагается под данным регулятором.
  • Производится вскрытие монтажного блока.
  • Открывается доступ к месту размещения предохранителей (они могут перегореть, а потому необходимо проверить их исправность) и блоку реле. Возможно, будет достаточно их заменить.
    Здесь необходимо открутить винт крепления кронштейна. Он располагается в левой части.
  • Отсоединяется колодка проводов от системы зажигания. Необходимо открутить и винт, который крепит кронштейн.
  • Наконечники, в количестве двух штук, отсоединяются от выключателя сигналов торможения.
  • Накладка на консоли имеет два винта. Необходимо удалить их из автомобиля.
  • Освобождается кронштейн консоли.
  • Винт крепления приборной панели и воздуховода необходимо выкрутить.

Примечание: Все имеющиеся под приборной панелью провода необходимо отсоединить. Для удобства предстоящей сборки данных механизмов, необходимо их пометить, так как их количество велико.

  • Отсоединяется крепление проводов панели от остальной системы подачи электроэнергии.
  • Датчик иммобилайзера необходимо отсоединить, а именно его провода.
  • Аналогичные действия происходят с правой частью панели.
  • Извлекается гайка крепления кронштейна.
  • Отсоединяются провода, идущие от прикуривателя.
  • Ту же операцию необходимо проделать с проводами противотуманных фар.
  • Перчаточный ящик в верхней части имеет болт. Его необходимо изъять из разъема.
  • Оба винта нижнего крепления приборной панели откручиваются.
  • С передней левой стойки извлекается уплотнитель.
  • Демонтируются пластиковые держатели.
  • Та же технология применяется к правой стойке.
  • Снимаются решетки вентиляции.
  • Под ними имеется два болта, которые необходимо открутить и удалить.
  • Приборная панель слегка, сантиметров на 10-ть, отводится в салон.
  • После того, как приборная доска остается в салоне, необходимо отсоединить оставшиеся провода около левой стойки двери и рядом с рулевой колонкой.

После проведения данных пунктов, можно смело приступать к замене датчиков, подсветки и прочих составных элементов приборной панели. Процесс сборки происходит в противоположном порядке разборки.
Соответствующее видео и фото помогут сделать все правильно своими руками. Конечно же, если все делать так, как требует инструкция.
Детали, лампочки, предохранители и т.д. можно приобрести в специальном магазине. Цена на них не слишком велика.
Возможно, придется потратить время на подборку деталей. Их разнообразие может повлечь массу разнообразных ситуаций.
Иногда, детали просто не подходят к какому-либо механизму. Наилучшим вариантом станет использование в виде примера старой детали.

Читать еще:  Снятие пружины ваз 2106

Салонный плафон ваз 2110





Содержание:
Руководство по эксплуатации, техническому обслуживанию
и ремонту автомобиля ВАЗ 2110, 2111, 2112

Снятие, установка, замена лампы плафона освещения салона на автомобиле ВАЗ 2110 | ВАЗ 2111 | ВАЗ 2112

ПРИМЕЧАНИЕ
Для замены неисправной лампы достаточно снять рассеиватель плафона освещения салона (см. ниже п. 1-3), заменить лампу и установить рассеиватель на место.

Снятие
1. Подготавливаем автомобиль к выполнению ремонтных работ.
2. Шлицевой отверткой в центре длинной стороны рассеивателя освобождаем сферический выступ (ось качания) и снимаем рассеиватель.

ПРИМЕЧАНИЕ
Снять плафон освещения салона можно с установленной лампой, поэтому следующую процедуру выполняйте при необходимости замены неисправной лампы.

5. Отсоединяем разъем жгута проводов и снимаем плафон освещения салона.

Установка
Устанавливаем плафон освещения салона и все снятые детали в обратной последовательности. При установке новой лампы убеждаемся, что ее цоколи вошли в отверстия контактов. При установке рассеивателя заводим ее длинную сторону в корпус плафона, а затем, надавив на рассеиватель с другой стороны, фиксируем рассеиватель.

Полезные советы автомобилисту

Установка дополнительного штурманского светильника на Ваз 2110

Освещение стандартного штурманского осветительного прибора 10-ки не такое яркое, как хотелось бы. Для того, чтоб сделать освещение салона ярче можете поставить доп осветительный прибор в салон авто. Расскажу более детально, как сделать это..

Для улучшения освещения салона Авто ваз 2110 уже рассматривали варианты доработки осветительного прибора водителя, также его смену на наиболее яркий. Сейчас покажу вариант установки еще одного осветительного прибора над водителем и пассажиром, который будет находиться рядом со штатным штурманским.

В качестве второго штурманского осветительного прибора можете применять любой плафон, который Вам понравится.

На этом примере разработана и сделана плата, на 24 светодиода.

Подготовлена переходная проводка от стандартного осветительного прибора к доп. Добавлена функция отключения плафона при постановке авто на охрану. К примеру, забрал вещи с багажника и ушли, а свет в салоне остался включенным, тогда при постановке авто на охрану он погаснет автоматом.

А когда возвращаемся к машине, то достаточно снимать авто с охраны за 10м и свет в салоне автоматом включится.

Чтоб поставить 2-ой плафон в потолке авто будет нужно вырезать окошко по трафарету (при помощи канцелярского ножика)

Последний вариант еще одного плафона для водителя смотрится следующим образом

Сейчас можете забывать о тусклом свете в салоне Авто ваз, но нужно учесть, что штатный штурманский осветительный прибор имеет направленный пучок света, а доп плафон — рассеянное освещение, потому он не отвлекает водителя от дороги во время движения, этот принцип используется при тюнинге оптики в новых фарах, и свет салона как и свет фар не будет слепить в ночное время.

Видео, показывающее режим работы дополнительного плафона в салоне авто
