Ваз 2107 электросхема отопителя

Содержание

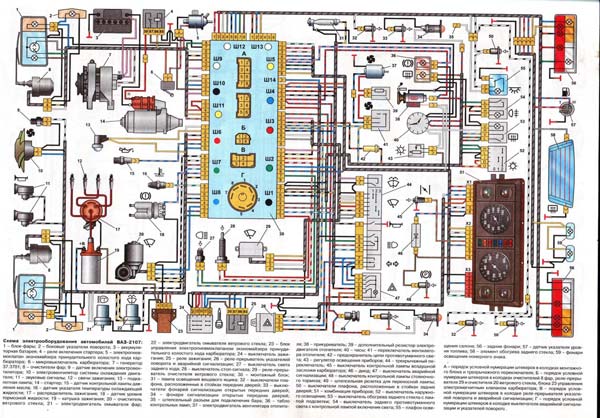

Электросхема для авто ВАЗ 2107 с объяснениями

  1. блок-фары
  2. боковые указатели поворота
  3. аккумуляторная батарея
  4. реле включения стартера
  5. электропневмоклапан карбюратора
  6. микровыключатель карбюратора
  7. генератор 37.3701
  8. моторедукторы очистителей фар *
  9. датчик включения электродвигателя вентилятора
  10. электродвигатель вентилятора системы охлаждения двигателя
  11. звуковые сигналы
  12. распределитель зажигания
  13. свечи зажигания
  14. стартер
  15. датчик указателя температуры охлаждающей жидкости
  16. подкапотная лампа
  17. датчик сигнализатора недостаточного давления масла
  18. датчик сигнализатора недостаточного уровня тормозной жидкости
  19. моторедуктор очистителя ветрового стекла
  20. блок управления электропневмоклапаном карбюратора
  21. катушка зажигания
  22. электродвигатель насоса омывателя фар *
  23. электродвигатель насоса омывателя ветрового стекла
  24. монтажный блок
  25. реле очистителя ветрового стекла
  26. реле аварийной сигнализации и указателей поворота
  27. выключатель сигнала торможения
  28. выключатель света заднего хода
  29. реле зажигания
  30. выключатель зажигания
  31. трехрычажный переключатель
  32. выключатель аварийной сигнализации
  33. штепсельная розетка для переносной лампы **
  34. переключатель вентилятора отопителя (печки)
  35. дополнительный резистор электродвигателя отопителя (печки)
  36. лампа сигнализатора включения обогрева заднего стекла
  37. лампа сигнализатора недостаточного уровня тормозной жидкости
  38. блок сигнализаторов
  39. электродвигатель вентилятора отопителя (печки)
  40. лампа освещения вещевого ящика
  41. выключатели плафонов на стойках передних дверей
  42. выключатели фонарей сигнализации открытых передних дверей ***
  43. фонари сигнализации открытых передних дверей ***
  44. соединительная колодка
  45. прикуриватель
  46. часы
  47. выключатель освещения приборов
  48. диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости
  49. указатель уровня топлива
  50. лампа сигнализатора резерва топлива
  51. спидометр
  52. лампа сигнализатора включения указателей поворота
  53. лампа сигнализатора прикрытия воздушной заслонки карбюратора
  54. лампа сигнализатора заряда аккумуляторной батареи
  55. выключатель сигнализатора прикрытия воздушной заслонки карбюратора
  56. комбинация приборов
  57. эконометр
  58. выключатели плафона на стойках задних дверей
  59. указатель температуры охлаждающей жидкости
  60. тахометр
  61. лампа сигнализатора включения стояночного тормоза («ручника»)
  62. лампа сигнализатора недостаточного давления масла
  63. лампа сигнализатора включения дальнего света фар
  64. лампа сигнализатора включения наружного освещения
  65. вольтметр
  66. выключатель сигнализатора включения стояночного тормоза («ручника»)
  67. выключатель наружного освещения
  68. выключатель обогрева заднего стекла с лампой подсветки
  69. выключатель заднего противотуманного света с сигнализатором включения *
  70. предохранитель цепи противотуманного света
  71. плафон ****
  72. задние фонари
  73. датчик указателя уровня и резерва топлива
  74. колодки для подключения к элементу обогрева заднего стекла *
  75. фонари освещения номерного знака

Далее приводим все найденные нами схемы в интернете. Если у вас есть что-то еще, можете опубликовать в комментариях к этому материалу.

Монтажный блок

Соединения генератора Г222

Соединения генератора 37.3701

Соединения стартера

Соединения классической системы зажигания

Соединения бесконтактной системы зажигания

Соединения управления пневмоклапаном карбюратора

Соединения наружного освещения

Соединения фар и противотуманного света

Соединения аварийной сигнализации и указателей поворота

Соединения очистителя и омывателя ветрового стекла

Соединения звуковых сигналов

Соединение электродвигателя отопителя

Соединения электрообогрева заднего стекла

Соединения внутреннего освещения и сигнализация открытых передних дверей

Соединения контрольной лампы ручного тормоза

Соединения указателя уровня топлива с контрольной лампой резерва

Соединения указателя температуры охлаждающей жидкости и контрольной лампы давления масла

Соединения освещения приборов вещевого ящика, прикуривателя и патрона переносной лампы

Электросхема для Ваз 21074i

Схема электрических соединений ЭСУД ЕВРО-2 М7.9.7, Январь 7.2 LADA 2107, 21074 с двигателями 2104, 21067, 2104-1411020-10, 21067-1411020-11,12

Соединения жгута проводов левого брызговика

Соединения жгута проводов правого брызговика

Панель приборов

Интерактивные электросхемы

Если вы пользуетесь мобильным устройством, удобно установить интерактивную схему для Android. Ссылка: https://play.google.com/store/apps/details?id=ru.mdss.repairvaz2107

Для ПК также есть отличная интерактивная программа. Ссылка: https://drive.google.com/file/d/0BzBrDqk4Ly-DYmRUWUotenRMQnM/view

Если вы не умеете читать схемы, посмотрите подробный видео-урок. Он поможет разобраться в том, как пользоваться электросхемами автомобилей.

C появлением на отечественном авторынке новой модели ВАЗ 21074, оснащенной инжекторным двигателем, и у специалистов, и у автолюбителей возникла необходимость освоения эл. схемы этой машины, имеющей ряд принципиальных отличий от ее предшественников. Вот как выглядит подкапотное пространство ВАЗ 2107 с инжекторным двигателем:

Описание основных элементов и электропроводки, из которых состоит электросхема, есть в стандартной инструкции ВАЗ 2107. Можно отметить несколько отличительных особенностей этой модели от более ранних:

  1. Монтажный блок реле и предохранителей(поз. 1);
  2. Инжектор (поз. 3);
  3. Электронный датчик коленчатого вала (поз. 16).
  4. Воздушная заслонка с встроенным датчиком;

Основной причиной того, что электросхема пополнилась большим количеством дополнительного электрооборудования является использование в ВАЗ 21074 принципиально новой системы питания. Рассмотрим подробнее, чем эл. схема инжекторного двигателя отличается от карбюраторного:

  • Инжектор подразумевает постоянное наличие давления в системе питания, которое создается электрическим топливным насосом.
  • Воздушно-топливная смесь получается путем смешивания бензина и воздуха непосредственно в цилиндре.
  • В инжекторном двигателе впрыск топлива осуществляется при помощи форсунок.
  • Впрыск управляется электронной системой, в то время как в карбюраторном топливная смесь попадает в цилиндры благодаря создаваемому разрежению.

Ниже представлена схема системы питания инжекторного двигателя.

Электросхема в упрощенном виде состоит из следующих основных элементов:

1 — Диагностический разъем, предназначенный для подключения тестера или компьютера.

Читать еще:  Крепление мотора ваз 2110

3 — Лампа контроля работоспособности двигателя.

4 — Датчик воздушной заслонки.

6 – мотор вентилятора охлаждения радиатора.

7 – Реле управления электродвигателем вентилятора.

8 — Блок управления двигателем.

9 – Электрическая катушка зажигания.

11 – Свечи зажигания.

13 – Эл. датчик коленчатого вала.

14 – Реле управления электрическим топливным насосом.

16 – Электрический топливный насос.

20 – Фильтр для очистки топлива.

25 – Замок зажигания.

29 – Датчик холостого хода.

Для более углубленного изучения электрооборудования автомобиля ВАЗ 2107 инжектор может быть также использована полная принципиальная эл. схема электропроводки.

Электросхема содержит следующие элементы, обозначенные номерами:

1 – мотор привода вентилятора радиатора; 2 – блок реле и предохранителей (монтажный блок); датчик холостого хода; 4 – блок управления двигателем; 5 – потенциометр; 6 – комплект свечей зажигания; 7 – блок управления зажиганием; 8 – электронный датчик коленвала; 9 – электрический топливный насос; 10 – тахометр; 11 – лампа контроля исправности электронных систем; 12 – реле управления системы зажигания; 13 – датчик значения скорости; 14 – диагностический разъем; 15 – комплект форсунок; 16 – электроклапан адсорбера; 17, 18, 19 – блок предохранителей, защищающих цепи системы впрыска; 21 – электронное реле управления топливным насосом; 22 – электронное реле управления системой подогрева впускной трубы; 23 – система подогрева впускной трубы; 24 – плавкий предохранитель, защищающий цепь подогревателя; 25 – электронный датчик уровня кислорода; 26 – датчик контроля температуры системы охлаждения; 27 – электронный датчик воздушной заслонки; 28 – температурный датчик воздуха; 29 – датчик контроля давления;

Отдельного внимания требует схема зарядки аккумуляторной батареи.

Пропадание зарядки грозит постепенной посадкой аккумулятора и аварийной остановкой двигателя. Поэтому сразу, как только вы заметите, что засветилась контрольная лампа зарядки. Необходимо незамедлительно принять меры по выявлению и устранению неисправности.

Если же по каким либо причинам аккумулятор оказался разряжен, необходимо подключить его к специальному устройству для зарядки аккумуляторов. Такой прибор окажется очень полезным для владельцев подержанных автомобилей, с длительно эксплуатируемым аккумулятором. Некоторые зарядные устройства, кроме зарядки, позволяют осуществлять пуск автомобиля.

Разобраться с устройством системы управления двигателем поможет следующая электрическая схема.

Следует отметить, что эл. схема инжекторного двигателя достаточно сложна, и самостоятельный поиск неисправностей в ней очень затруднен. Поэтому рекомендуется выполнение диагностики электрооборудования на специализированных СТО, с использованием специального тестера или компьютера с диагностической программой.

Но элементарные вещи, такие как замена сгоревших предохранителей или ламп, вышедших со строя электронных реле управления оборудованием — вполне по силам каждому автолюбителю. Поэтому владельцам автомобилей ВАЗ 2107, 21074 настоятельно рекомендуется к изучению принципиальна электросхема и основное электрооборудование, для получения возможности устранения незначительных неисправностей самостоятельно.

Схема электрооборудования ВАЗ 2107, 21074

На этой странице приведена цветная схема электрооборудования автомобилей ВАЗ 2107, 21074 выпуска 1988-2001 годов с генератором 37.3701 (со встроенным регулятором напряжения).

Для увеличения изображения схемы проводки кликните на картинку ниже.

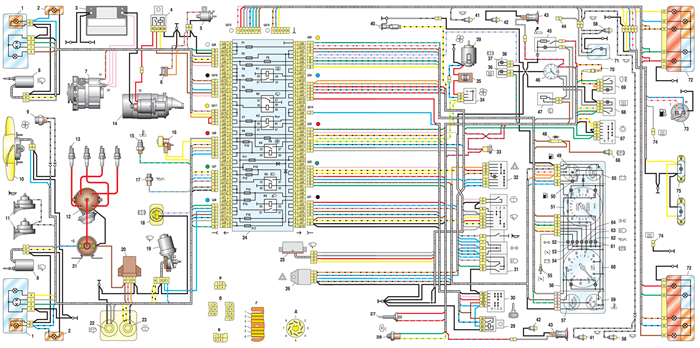

Электрическая схема ВАЗ 2107, 21074 выпуска 1988-2001 годов с генератором 37.3701

  1. блок-фары
  2. боковые указатели поворота
  3. аккумуляторная батарея
  4. реле включения стартера
  5. электропневмоклапан карбюратора
  6. микровыключатель карбюратора
  7. генератор 37.3701
  8. моторедукторы очистителей фар *
  9. датчик включения электродвигателя вентилятора
  10. электродвигатель вентилятора системы охлаждения двигателя
  11. звуковые сигналы
  12. распределитель зажигания
  13. свечи зажигания
  14. стартер
  15. датчик указателя температуры охлаждающей жидкости
  16. подкапотная лампа
  17. датчик сигнализатора недостаточного давления масла
  18. датчик сигнализатора недостаточного уровня тормозной жидкости
  19. моторедуктор очистителя ветрового стекла
  20. блок управления электропневмоклапаном карбюратора
  21. катушка зажигания
  22. электродвигатель насоса омывателя фар *
  23. электродвигатель насоса омывателя ветрового стекла
  24. монтажный блок
  25. реле очистителя ветрового стекла
  26. реле аварийной сигнализации и указателей поворота
  27. выключатель сигнала торможения
  28. выключатель света заднего хода
  29. реле зажигания
  30. выключатель зажигания
  31. трехрычажный переключатель
  32. выключатель аварийной сигнализации
  33. штепсельная розетка для переносной лампы **
  34. переключатель вентилятора отопителя (печки)
  35. дополнительный резистор электродвигателя отопителя (печки)
  36. лампа сигнализатора включения обогрева заднего стекла
  37. лампа сигнализатора недостаточного уровня тормозной жидкости
  38. блок сигнализаторов
  39. электродвигатель вентилятора отопителя (печки)
  40. лампа освещения вещевого ящика
  41. выключатели плафонов на стойках передних дверей
  42. выключатели фонарей сигнализации открытых передних дверей ***
  43. фонари сигнализации открытых передних дверей ***
  44. соединительная колодка
  45. прикуриватель
  46. часы
  47. выключатель освещения приборов
  48. диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости
  49. указатель уровня топлива
  50. лампа сигнализатора резерва топлива
  51. спидометр
  52. лампа сигнализатора включения указателей поворота
  53. лампа сигнализатора прикрытия воздушной заслонки карбюратора
  54. лампа сигнализатора заряда аккумуляторной батареи
  55. выключатель сигнализатора прикрытия воздушной заслонки карбюратора
  56. комбинация приборов
  57. эконометр
  58. выключатели плафона на стойках задних дверей
  59. указатель температуры охлаждающей жидкости
  60. тахометр
  61. лампа сигнализатора включения стояночного тормоза («ручника»)
  62. лампа сигнализатора недостаточного давления масла
  63. лампа сигнализатора включения дальнего света фар
  64. лампа сигнализатора включения наружного освещения
  65. вольтметр
  66. выключатель сигнализатора включения стояночного тормоза («ручника»)
  67. выключатель наружного освещения
  68. выключатель обогрева заднего стекла с лампой подсветки
  69. выключатель заднего противотуманного света с сигнализатором включения *
  70. предохранитель цепи противотуманного света
  71. плафон ****
  72. задние фонари
  73. датчик указателя уровня и резерва топлива
  74. колодки для подключения к элементу обогрева заднего стекла *
  75. фонари освещения номерного знака

Для того, чтобы скачать схему ВАЗ 2107 и сохранить её на компьютер, наведите указатель на картинку выше, затем нажмите правую кнопку мыши и выберите «сохранить как изображение» (размер около 300 килобайт).

Разрешение изображения составляет 1600×872 точек, поэтому электрическую схему можно без проблем распечатать на принтере и пользоваться при ремонте автомобиля.

Порядок условной нумерации штекеров в колодках:

  • a — блок-фар, очистителей фар и ветрового стекла, реле очистителя ветрового стекла, блока управления электропневмоклапаном карбюратора
  • б — монтажного блока и трехрычажного переключателя
  • в — реле аварийной сигнализации и указателей поворота
  • г — задних фонарей (нумерация выводов по порядку от края платы)
  • д — выключателя аварийной сигнализации

Дополнительная информация «звездочки»:

* — Устанавливаются на части выпускаемых автомобилей.

** — С 2000 г. не устанавливается.

*** — С 1998 г. не устанавливаются.

**** — С 2000 г. вместо одного плафона на крыше устанавливаются два плафона на стойках дверей.

Схема электропроводки Ваз 2107

Отечественная классика не отличается легендарной надежностью. Иногда в электропроводке возникают различные неисправности, мешающие нормальной работе двигателя. В таком случае для ремонта понадобится цветная электросхема с описанием, позволяющая разобраться во всех нюансах проводки. В данной статье представлена схема для моделей ВАЗ 2017 или 20174 с карбюратором, выпускавшихся с 1988-го по 2001-й год, на которых устанавливался генератор 37.3701.

Читать еще:  Где стоит датчик кислорода на шевроле ниве

Пояснение обозначений

Знание определений схемы электрооборудования 2107 Лада поможет быстро обнаружить необходимый провод, продиагностировать его, выявит и устранить неисправность. Конечно, при замене салонного фильтра или замена масла такая информация не пригодится, но в профильных делах расшифровка обозначений существенно упростит процесс ремонта.

  • 1 – головные фонари ВАЗ 2107;
  • 2 – боковые повторители поворота;
  • 3 – аккумулятор;
  • 4 – реле включения стартера;
  • 5 – электропневмоклапан карбюратора;
  • 6 – внутренний переключатель карбюратора;
  • 7 – система геренратора 37.3701;
  • 8 – моторедукторы очистителей фар*;
  • 9 – датчик включения электродвигателя вентилятора;
  • 10 – электродвигатель вентилятора охлаждения мотора;
  • 11 – звуковые сигналы;
  • 12 – распределитель зажигания;
  • 13 – свечи зажигания;
  • 14 – стартер;
  • 15 — датчик указателя температуры ОЖ;
  • 16 – подкапотное освещение;
  • 17 – датчик сигнализатора критичного давления масла;
  • 18 – контрольная лампа недостаточного уровня тормозной жидкости;
  • 19 – электродвигатель очистителя ветрового стекла;
  • 20 – блок управления клапаном системы питания;
  • 21 – катушка зажигания;
  • 22 – электрический двигатель насоса омывателя фар*;
  • 23 – электродвигатель насоса омывателя ветрового стекла;
  • 24 – монтажный блок;
  • 25 – реле очистителя ветрового стекла;
  • 26 – реле аварийной сигнализации и указателей поворота;
  • 27 – выключатель стоп-сигнала;
  • 28 – выключатель ламп заднего хода;
  • 29 – реле зажигания;
  • 30 – выключатель зажигания;
  • 31 – трехрычажный переключатель;
  • 32 – выключатель аварийной сигнализации;
  • 33 – штепсельная розетка для переносной лампы**;
  • 34 – переключатель вентилятора отопителя печки;
  • 35 – дополнительный переключатель электродвигателя отопителя;
  • 36 – лампа сигнализатора включения обогрева заднего стекла;
  • 37 – лампа сигнализатора недостаточного уровня тормозной жидкости ВАЗ;
  • 38 – блок сигнализаторов;
  • 39 – электродвигатель вентилятора печки;
  • 40 – лампа освещения бардачка;
  • 41 – выключатели плафонов на стойках передних дверей;
  • 42 – выключатели фонарей сигнализации открытых передних дверей***;
  • 43 – фонари сигнализации открытых передних дверей***;
  • 44 – соединительная колодка;
  • 45 – прикуриватель;
  • 46 – часы;
  • 47 – выключатель освещения приборов;
  • 48 – диод для проверки исправности контрольной лампы недостаточного давления масла и уровня тормозной жидкости;
  • 49 – указатель уровня топлива;
  • 50 – лампа сигнализатора недостаточного уровня бензина (резерв топлива);
  • 51 – спидометр;
  • 52 – контрольная лампа включения указателей поворота на приборной панели;
  • 53 – лампа сигнализатора приоткрытия воздушной заслонки карбюратора;
  • 54 – контрольная лампа сигнализатора заряда аккумуляторной батареи;
  • 55 – выключатель сигнализатора приоткрытия воздушной заслонки карбюратора;
  • 56 – комбинация приборов;
  • 57 – эконометр;
  • 58 – выключатели плафона на стойках задних дверей;
  • 59 – указатель температуры охлаждающей жидкости;
  • 60 – тахометр;
  • 61 – лампа сигнализатора включения ручника;
  • 62 – датчик указателя недостаточного давления масла;
  • 63 – лампа сигнализатора включения дальнего света фар;
  • 64 – сигнализатор включения габаритов;
  • 65 – вольтметр;
  • 66 – выключатель сигнализатора стояночного тормоза;
  • 67 – выключатель наружного освещения;
  • 68 – выключатель обогрева заднего стекла;
  • 69 – выключатель заднего противотуманного света с сигнализатором включения*;
  • 70 – предохранитель цепи противотуманного света;
  • 71 – плафон освещения салона****;
  • 72 – задние фары;
  • 73 – датчик указателя уровня топлива и резерва топлива;
  • 74 – колодки для подключения к элементу обогрева заднего стекла*;
  • 75 – фонари освещения номерного знака.

* В некоторых моделях очистители фар и ветрового стекла устанавливаются совместно.
**Модели до 2000-го года выпуска.
***Машины, сошедшие с конвейера до 1998-го года.
****Один фонарь по центру крыши (до 2000-го года) или два плафона расположенные в стойках кузова после этой даты.

Скачать схему электрооборудования Ваз 2107, 21074

Электрическая схема на ВАЗ 2017 доступна в отличном разрешении. Размерность в 2500 пикселей в высоту и 1243 пикселя в ширину позволит электрику легко отыскать все необходимые обозначения и легко разобраться в электрооборудовании машины. При этом вес фотографии составит 650 кб.

Условная нумерация штекеров в колодках

Дополнительно для ремонта или тюнинга ВАЗ потребуется знание порядковых номеров штекеров в колодках. Схема электрооборудования ВАЗ 21074 дает следующие обозначения:

  1. Фары головного света, очистители ветрового стекла и фар, блок управления клапаном системы питания, реле очистителя лобового стекла.
  2. Монтажный блок и трехрычажный переключатель.
  3. Сигналка и поворотники.
  4. Задние блок-фары.
  5. Выключатель сигнализации.

Дополнительные обозначения


При подключении генератора или вмешательстве в проводку и систему зажигания ВАЗ следует знать расположение блока предохранителей в авто. Всего их 17-ть, из которых 2 резервных.

  • задние лампы реверсной передачи;
  • электродвигатели насосов омывателей фар и стекла;
  • обогрев заднего стекла;
  • указатели поворотов, аварийной сигнализации;
  • противотуманные фонари;
  • тахометр, вольтметр, контрольные лампы на приборке;
  • прикуриватель и часы;
  • звуковой сигнал;
  • освещение салона, лампы тормоза;
  • дальний свет фар;
  • контрольная лампа дальнего света;
  • подкапотное освещение и освещение номерного знака;
  • подсветка бардачка;
  • ближний свет справа;
  • ближний свет слева.

Электрическая схема автомобиля ВАЗ 2017 поможет в ремонте и обслуживании. Скачать картинку в высоком разрешении можно по ссылке.

Устройство печки ВАЗ-2107 и особенности её эксплуатации

Перед наступлением холодов, каждый ответственный водитель проводит профилактический осмотр автомобиля и устранение возможных неисправностей. Чаще всего производится регулярная замена масла, антифриза, покрышки автомобиля меняются на зимний вариант. Особого внимания к себе также требует печка, являющаяся одним из главных агрегатов машины, который обеспечивает комфорт для водителя и пассажиров в холодное время года.

В этой стать пойдёт речь об устройстве печки ВАЗ-2107 и правильной её настройке для качественного отопления салона.

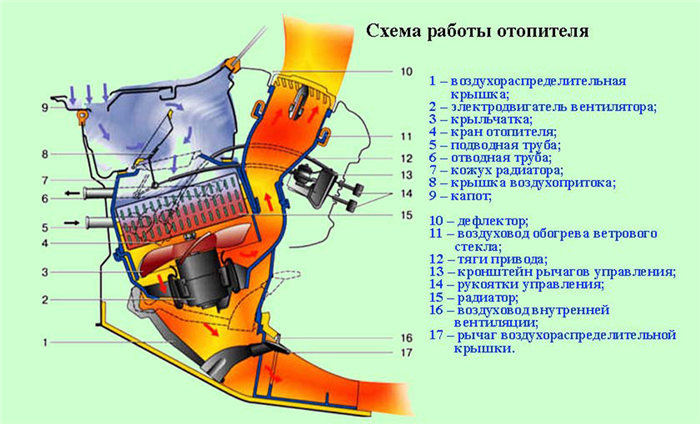

Устройство и принцип работы печки ВАЗ-2107

Для того чтобы провести профилактику отопительной системы салона транспортного средства и правильно настроить её работу необходимо изначально разобраться в устройстве печки ВАЗ-2107.

Печка в семёрке находится в салоне и прикреплена к перегородке отсека на моторе четырьмя крепёжными элементами. Между мотором и печкой установлен резиновый уплотнитель. Воздух к печке прибывает через специальные отверстия в капоте. Сзади отопителя в отсеке двигателя находится коробка для подачи воздуха. Воздух проходит через радиатор, где происходит его прогревание, и входит в машину либо под давлением холодного воздуха с улицы на больших скоростях автомобиля, либо под действием вентилятора, который создаёт движение воздуха под давлением. Вентилятор имеет три скорости работы: нейтральная, низкая и повышенная. Переключатель скоростей работы вентилятора находится на приборной панели автомобиля.

Читать еще:  Бензонасос ваз 09 карбюратор

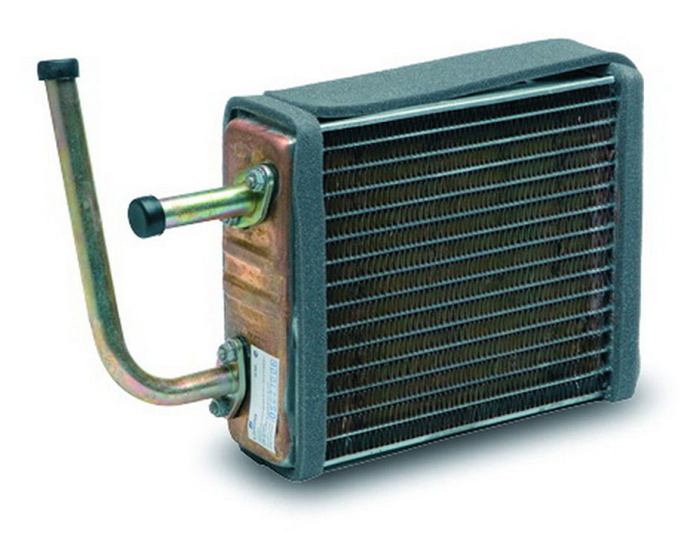

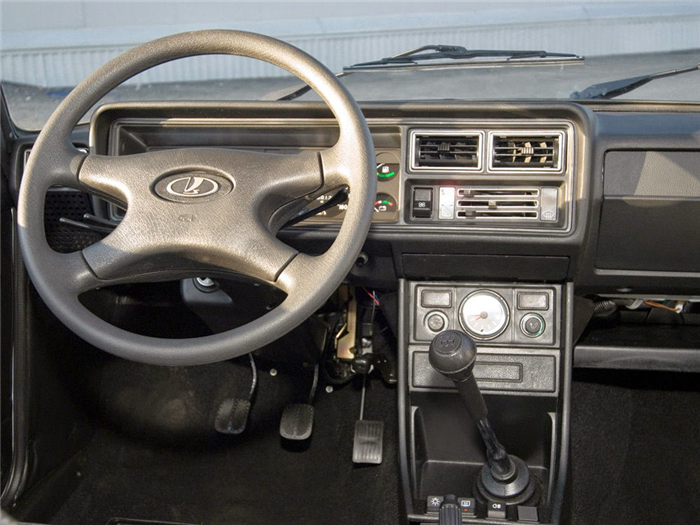

Радиатор печки употребляет для функционирования жидкость системы охлаждения машины. Количество горячей жидкости, которая попадает в радиатор, можно отрегулировать краном. Он находится возле пола транспортного средства со стороны пассажира и идёт от рычага управления гибких тяг. Рычаг управления находятся на приборной панели транспортного средства. Верхний переключатель печки отвечает за кран отопителя. В предельной правой позиции переключатель полностью открывает краник, в радиатор попадает максимально возможное количество охлаждающей жидкости. В положении переключателя слева кран закрыт, антифриз не попадает в радиатор, и печка остаётся холодной.

Под радиатором расположен моторчик печки. В электрическую систему мотора включён резистор, который даёт возможность переключения скоростей вентилятора.

Под действием вентилятора тёплый воздух идёт по трубкам в сторону боковых стёкол, к ветровому стеклу и к дефлекторам. С помощью решёток дефлекторов можно изменить маршрут подачи воздуха для направленного обдува. Управление горячим воздухом происходит с помощью открывания или закрывания заслонки печки, крышка которой регулируется рычагами гибких тяг. За задвижку люка подачи воздуха отвечает средний рычаг. В предельной правой позиции переключателя в машину попадает максимально возможное количество воздуха с улицы. В крайнем левом местоположении и герметичном закрывании крышки воздух в салон не попадает.

Самый нижний рычаг отвечает за развёрстку потоков воздуха. Правая позиция рычага обеспечивает максимальную подачу воздуха к боковым стёклам машины, левая — обеспечивает обдув ветрового стекла.

Детальную схему подключения системы вентиляции и отопления ВАЗ-2107 можно посмотреть в технической документации к транспортному средству.

Распространённые неисправности печки и варианты их устранения

Перед началом холодов обязательно надо проверить функционирование основных элементов отопителя ВАЗ-2107.

Чаще всего в системе отопления салона семёрки встречаются такие неисправности:

  1. Некачественное соединение патрубков и трубок подачи воздуха.
  2. Течь радиатора и краника отопителя.
  3. Неисправность электрооборудования печки — окисление проводов, выход из строя моторчика или предохранителя печки. Предохранитель находится в блоке под капотом автомобиля. Блок предохранителей расположен на перегородке между салоном и моторным отсеком со стороны пассажира.

Такие неисправности в отопительной системе может поладить даже начинающий водитель. Более серьёзные поломки могут привести к необходимости покупки новой печки.

Для начала необходимо провести визуальный осмотр деталей отопительной системы. Для этого надо разобрать печку и провести её очистку от собравшихся за летний период частиц мусора и пыли.

Одна из самых распространённых проблем в отопительной системе ВАЗ-2107 — некачественная герметизация воздуховодов печки. Эту проблему можно устранить с помощью обработки щелей в пластиковых элементах корпуса отопителя силиконом. А также отверстия возле патрубков необходимо уплотнить ветошью. Устранение отверстий уменьшит потери тёплого воздуха и будет сопутствовать более быстрому прогреванию салона.

Следующий этап — проверка краника отопителя и радиатора на предмет течи. Это главная головная боль владельцев отечественных автомобилей. Если краник печки или патрубки подтекают, их необходимо заменить новыми изделиями. Параллельно меняются и уплотнительные стыковые прокладки. Если подтекает сам радиатор, тогда существует два варианта решения проблемы. Чаще всего на семёрках установленный медный радиатор старого образца. Медный радиатор можно запаять и, таким образом, продлить его жизнь. Если семёрка оборудована алюминиевым радиатором, тогда он ремонту не подлежит и требуется его замена новым изделием.

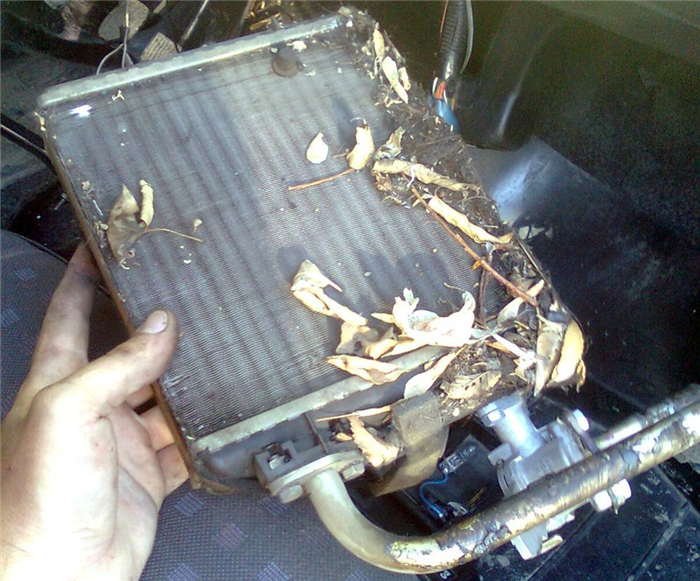

Если после проведения всех профилактических манипуляций в салон поступает холодный воздух, может быть причина в забитом радиаторе, тогда понадобится его основательная чистка. Профилактические промывки радиатора специалисты рекомендуют проводить не реже чем раз в год. Параллельно промываются все шланги и патрубки.

В целях профилактики важно провести осмотр проводки печки на предмет окисления, или плохой изоляции контактов во избежание замыканий, перегорания моторчика и предохранителя отопительной системы. Если печка работает, тогда достаточно визуального осмотра и устранения неполадок. В ином случае требуется проверка функционирования элементов электрической цепи с помощью тестера.

Такие несложные манипуляции уберегут вас от неприятных ситуаций с отопительной системой в холодные поры года.

Модернизация печки

Очень часто параллельно проведению профилактики неисправностей печки и её настройки водителя осуществляют модернизацию отопительной системы для более эффективной её работы.

Чаще всего в этих целях проводится замена штатного вентилятора и резистора изделиями от восьмёрки. Новый вентилятор отличается большим размером, за счёт чего подаётся большее количество тёплого воздуха, и салон транспортного средства быстрее прогревается. Новый вентилятор стаёт практически без доработок на штатное посадочное место. Необходимо только срезать с крыльчатки один из аэродинамических гребней. После проведения таких усовершенствований потребуется также замена штатной кнопки включения вентилятора на изделие от восьмёрки.

Иногда для более качественного обдува боковых стёкол водителя устанавливают дополнительно маленькие вентиляторы в дефлекторы. Такие доработки в комплексе с профилактическими работами обеспечат комфорт и тепло в салоне даже в самые холодные времена.

Подведём итоги

Своевременная диагностика, профилактические очистки и проверки элементов отопительной системы автомобиля является гарантией качественной работы печки. Специалисты рекомендуют проводить проверку системы отопления на ВАЗ-2107 как минимум два раза в год — осенью и весной. С проведением профилактических очисток и настроек печки справится любой водитель собственноручно, для этого необходимо только разобраться в устройстве системы отопления и вентиляции салона и принципе её функционирования. Проще всего для этого всегда иметь рядом наглядное руководство по эксплуатации к вашему автомобилю.

Не откладывайте на дальнейшие времена работы по улучшению функционирования отопительной системы автомобиля. Правильный уход обеспечит бесперебойную работу отопителя и комфортный температурный режим салона в любое время года.

Ссылка на основную публикацию
Статьи c упоминанием слов:

Adblock
detector
