Как проверить втягивающее на стартере ваз

Втягивающее реле стартера

Втягивающее реле стартера — это электромагнит, который в системе зажигания выполняет две функции. Первая — подведение шестерни бендикса стартера к зубчатому венцу маховика. Вторая — ее возврат в исходное положение после запуска двигателя. Поломка втягивающего реле грозит тем, что двигатель попросту не заведется. Причин поломки реле не так много. В данном материале мы постараемся описать признаки и причины поломки, а также методы диагностики и ремонта.

Вам станет известно:

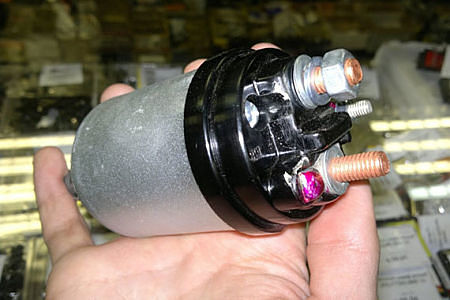

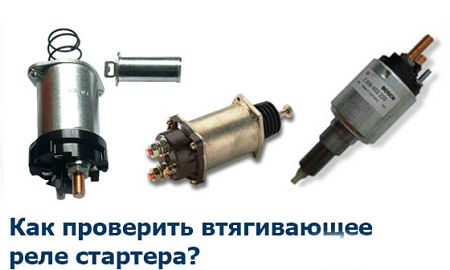

Втягивающее реле с сердечником

Принцип работы втягивающего реле

Перед тем как перейти непосредственно к неисправностям и методами их устранения, автовладельцам будет полезно узнать устройство втягивающего реле стартера, и как оно работает. Сразу стоит отметить, что механизм представляет собой классический электромагнит, состоящий из двух обмоток (удерживающей и втягивающей), схемы подключения его к стартеру, а также сердечника с возвратной пружиной.

В момент поворота ключа зажигания напряжение от аккумулятора подается на обмотки втягивающего реле. При этом создается электромагнитное поле, которое перемещает сердечник, находящийся в его корпусе. Тот, в свою очередь, сжимает возвратную пружину. В результате этого противоположный конец “вилки” сдвигается к маховику. При этом шестерня, соединенная с бендиксом, выдавливается наружу до момента зацепления с венцом маховика. В результате зацепления замыкаются контакты встроенной схемы включения стартера. Далее втягивающая обмотка отключается, а сердечник остается в зафиксированном положении при помощи работающей удерживающей обмотки.

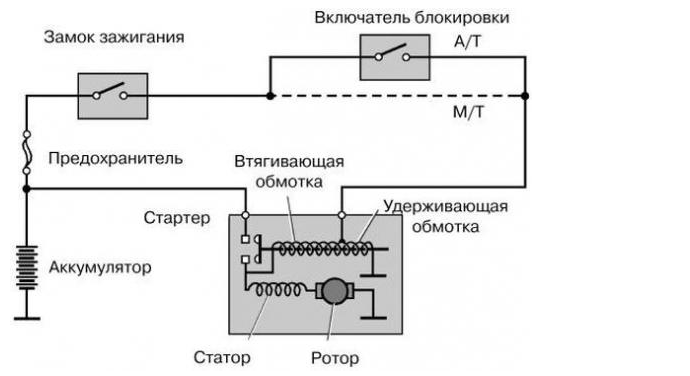

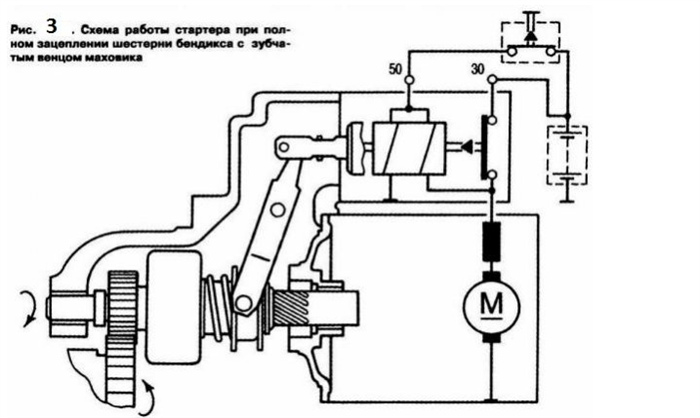

Схема работы втягивающего реле

После того как ключ зажигания отключает двигатель, напряжение на втягивающее реле перестает подаваться. Происходит возврат якоря в исходное положение. Механически соединенные с ним вилка и бендикс выходит из зацепления с маховиком. Таким образом, неисправность втягивающего реле стартера — это критическая поломка, из-за которой невозможно запустить двигатель.

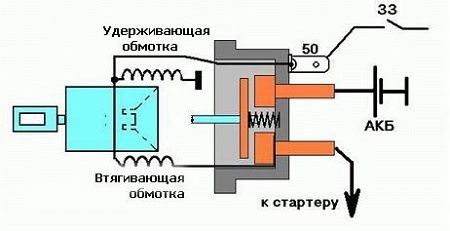

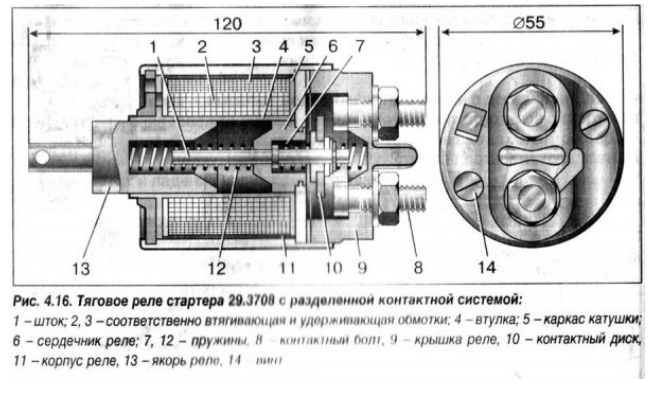

Схема втягивающего реле стартера

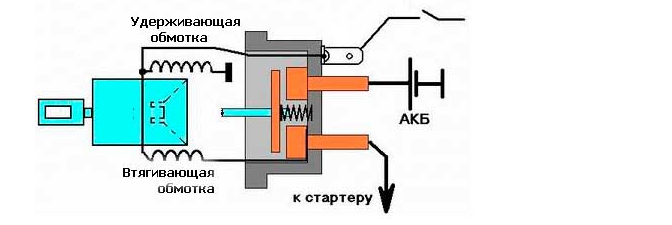

Схема втягивающего реле

В дополнение к предыдущему пункту представляем вашему вниманию схему втягивающего реле стартера. С ее помощью вам будет легче понять принцип действия устройства.

Втягивающая обмотка реле всегда подключена к “минусу” через стартер. А удерживающая обмотка — непосредственно к аккумулятору. Когда сердечник реле прижимает рабочую пластину к болтам, и на стартер подается “плюс” от аккумулятора, то аналогичный “плюс” подается и на выход “минуса” втягивающей обмотки. Из-за этого она отключается, и ток продолжает идти только по удерживающей обмотке. Она слабее, чем втягивающая, однако обладает достаточной силой, чтобы постоянно удерживать сердечник внутри корпуса, что обеспечивает беспрерывную работу мотора. Использование двух обмоток позволяет значительно экономить энергию аккумулятора во время запуска двигателя.

Признаки и причины выхода из строя реле

К внешним признакам поломки втягивающего реле стартера относятся следующие аспекты:

• При повороте ключа в замке зажигания не происходит никаких действий по запуску двигателя, или запуск возможен лишь при выполнении нескольких попыток.
• После запуска двигателя стартер продолжает вращаться с большой скоростью. На слух это можно определить по сильному жужжанию механизма.

Неисправность в работе реле является одной из причин того, что машина не заводится, А причин его поломки может быть несколько:

• выход из строя (перегорание) внутри реле контактных пластин (в народе их именуют “пятаками”), уменьшение площади их контакта, “залипание”;
• обрыв (обгорание) втягивающей и/или удерживающей обмотки;
• деформация или ослабление возвратной пружины;
• короткое замыкание во втягивающей или удерживающей обмотке.

Как проверить втягивающее реле стартера мультиметром

Если вы обнаружили хотя бы один из перечисленных признаков, то следующим шагом по устранению поломки будет проведение детальной диагностики.

Как проверить втягивающее реле

Методов проверки втягивающего реле существует несколько. Разберем их по порядку:

• Срабатывание реле можно определить достаточно просто — в момент запуска раздается щелчок, производимый двигающимся сердечником. Этот факт говорит об исправности устройства. Если же щелчка нет — значит, втягивающее реле стартера не срабатывает. Если втягивающее щелкает, но не крутит стартер, то вероятная причина этого заключается в подгорании контактов реле.
• Если втягивающее реле срабатывает, но при этом слышно своеобразное дребезжание, то это говорит о неисправностях в одной или обеих обмотках реле. В данном случае проверку втягивающего реле стартера можно провести с помощью омметра путем измерения сопротивления его обмоток. Необходимо вытащить сердечник и возвратную пружину из корпуса, после чего попарно проверить сопротивление между обмотками и “массой”. Это значение должно находиться в пределах 1. 3 Ом. После этого вставить сердечник без пружины, замкнуть силовые контакты и измерить сопротивления между ними. Это значение должно быть 3. 5 Ом (значение зависит от конкретного реле). Если измеренное значение ниже, чем указанные числа, то можно говорить о коротком замыкании в цепи и выходе обмоток из строя.

Ремонт втягивающего реле стартера

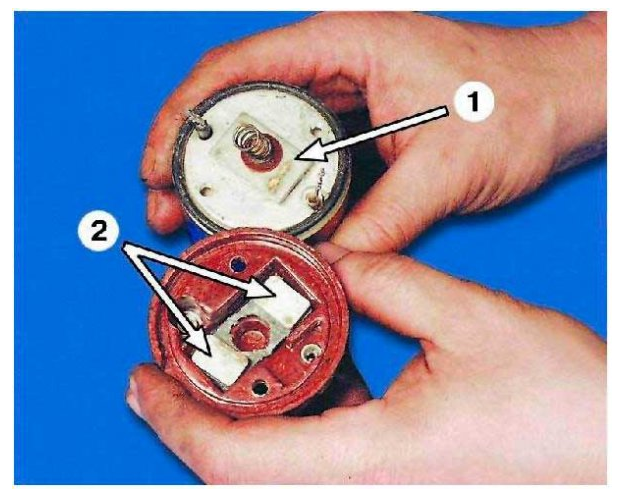

Изношенные контактные пластины реле

На многих современных машинах втягивающее реле выполнено в неразборном виде. Это делается по двум причинам. Первая — так увеличивается надежность механизма и его долговечность в силу механической защиты от внешних факторов. Вторая — таким образом автопроизводители хотят получить большую прибыль от продажи своих комплектующих. Если в вашем автомобиле стоит именно такое реле, то лучший выход в данном случае один — его замена. Запишите марку реле, его технические параметры, а лучше возьмите его с собой, и отправляйтесь в ближайший магазин или на авторынок за аналогичным новым.

Однако некоторые автовладельцы проводят его ремонт своими руками. Но при этом нужно знать, как разобрать втягивающее реле стартера. Если реле разборное — то оно поддается ремонту. В случае неразборного ремонт также возможен, однако в небольшом объеме. В частности, при пригорании “пятаков”, улучшении и чистке контакта. Если же сгорела или “закоротила” одна из обмоток, то такие реле, как правило, не ремонтируют.

Для дальнейших работ вам понадобится отвертка с плоским жалом, а также паяльник, олово и канифоль. Разборка реле начинается с того, что необходимо вытащить из него сердечник. После этого откручиваются два, которые держат верхнюю крышку, где расположены контакты катушек. Однако перед тем как ее снять, необходимо отпаять упомянутые контакты. При этом необязательно отпаивать оба контакта. Обычно, чтобы добраться к “пятакам”, достаточно отпаять лишь один контакт и приподнять с одной стороны крышку.

Разборка и ремонт втягивающего реле

Ремонт втягивающего реле ВАЗ 2104

Далее нужно открутить с верхней стороны болты, удерживающие “пятаки”, и достать их. В случае необходимости нужно провести их ревизию. То есть, почистить их с помощью наждачной бумаги с тем, чтобы избавиться от нагара. Аналогичную процедуру нужно выполнить и с их посадочными местами. С помощью слесарного инструмента (лучше всего с помощью отвертки с плоским жалом) почистить посадочное место, удалив оттуда грязь и нагар. Сборка корпуса реле происходит в обратном порядке.

Разборка и сборка разборного реле происходит аналогично. Для этого нужно раскрутить болты-шпильки и разобрать его корпус. Так вы доберетесь до внутренних элементов устройства. Работы по ревизии проводятся аналогично приведенному выше алгоритму.

Типы втягивающих реле и их производители

Вкратце коснемся втягивающих реле, использующихся на автомобилях ВАЗ. Они делятся на четыре типа:

• для не редукторных стартеров моделей ВАЗ 2101-2107 (“Классика”);
• для не редукторных стартеров моделей ВАЗ 2108-21099;
• для редукторных стартеров ВАЗ всех моделей;
• для редукторов стартеров AZD (используются в моделях ВАЗ 2108-21099, 2113-2115).

Кроме этого, как упоминалось выше, они делятся на разборные и неразборные. Разборными являются более старые модели. Новые и старые являются взаимозаменяемыми.

Для автомобилей ВАЗ втягивающие реле выпускают следующие предприятия:

• Завод имени А.О.Тарасова (ЗиТ), Самара, РФ. Реле и стартеры выпускаются под торговыми марками “КАТЭК” и “КЗАТЭ”.
• БАТЭ. Борисовский завод автотракторного электрооборудования (Борисов, Беларусь).
• Компания “Кедр” (Челябинск, РФ);
• Dynamo AD, Болгария;
• “ИскРа” (Iskra). Белорусско-словенское предприятие, чьи производственные мощности расположены в городе Гродно (Беларусь).

При выборе того или иного производителя необходимо учитывать, что самыми качественными и распространенными марками являются именно “КАТЭК” и “КЗАТЭ”. Также помните, что, если на вашей машине установлен стартер AZD, то к ним подходят “родные” реле, выпущенные на том же предприятии. То есть, с продукцией других заводов они не совместимы.

Итоги

Втягивающее реле стартера — несложное устройство. Однако его поломка является критичной, так как не позволит запустить двигатель. Проверку и ремонт реле может выполнить даже неопытный автовладелец, обладающий элементарными навыками слесарных работ. Главное, чтобы под рукой были соответствующие инструменты. В случае, если реле неразборное, все же советуем вам выполнить его замену, так как, по статистике, после выполнения ремонта срок его эксплуатации будет небольшим. Поэтому, если в вашей машине не работает втягивающее реле — купите аналогичное устройство и произведите его замену.

Как проверить втягивающее реле стартера на исправность

В этой статье мы расскажем, как проверять втягивающее реле стартера для выявления неисправностей и рассмотрим способы их устранения.

Стартер автомобиля является тяговым электродвигателем, за счет которого производится раскручивание коленчатого вала для дальнейшего запуска силовой установки.

Раскручивание производиться посредством шестерни, установленной на роторе стартера, которая на момент запуска имеет зубчатое зацепление с венцом маховика.

Но зацепление между шестерней стартера и маховика нужно только до того момента, пока силовая установка не запустится.

Если бы зацепление было постоянным, стартер очень быстро выходил бы из строя.

Поэтому в конструкцию последнего включено втягивающее реле, посредством которого и производится введение в зацепление шестерни стартера с маховиком во время пуска мотора и выведение ее из зацепления после запуска.

Втягивающее реле объединено с реле стартера, при этом конструктивно это устройство не сложное, что обеспечивает его надежность в работе.

Но ничего нет вечного поэтому, и оно тоже может выйти из строя, хотя это происходит нечасто.

Неисправностей, которые могут возникнуть с данным элементом не так уж и много, но, если они возникли, зачастую запустить мотор либо невозможно, либо очень затруднительно.

Неисправностями, которые могут возникнуть с втягивающим реле, являются:

• Износ его элементов;
• Выгорание контактных пластин, установленных в крышку корпуса;
• Обрыв или перегорание обмотки катушек реле;
• Заедание якоря.

Появление этих неисправностей может вылиться:

1. В несрабатывание стартера при запуске;
2. Слабые обороты стартера, которые неспособны достаточно раскрутить маховик;
3. Продолжение работы его даже после запуска мотора.

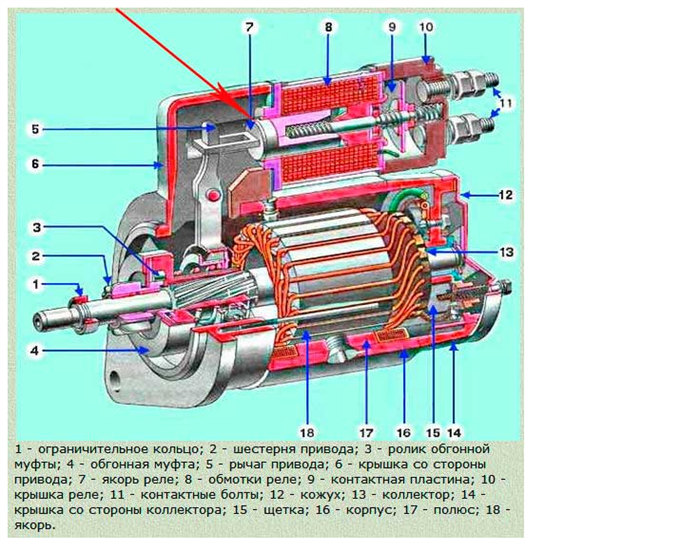

Конструкция втягивающего реле

Чтобы понять, как выявить неисправность для начала нужно разобраться с конструкцией и принципом работы втягивающего реле, а также реле стартера, поскольку размещаются они в одном корпусе.

Итак, имеется корпус, внутри которого установлено две катушки — втягивающая и удерживающая.С одной стороны, корпус прикрыт эбонитовой или пластиковой крышкой. В эту крышку с наружной стороны установлены три клеммы для подсоединения проводки.

Одна из клемм предназначена для подключения «плюсового» провода от АКБ, вторая – для подачи электроэнергии на электродвигатель стартера, а третья – для подключения реле к замку зажигания.

С внутренней стороны крышки располагаются две контактные пластины «плюсовых» клемм.

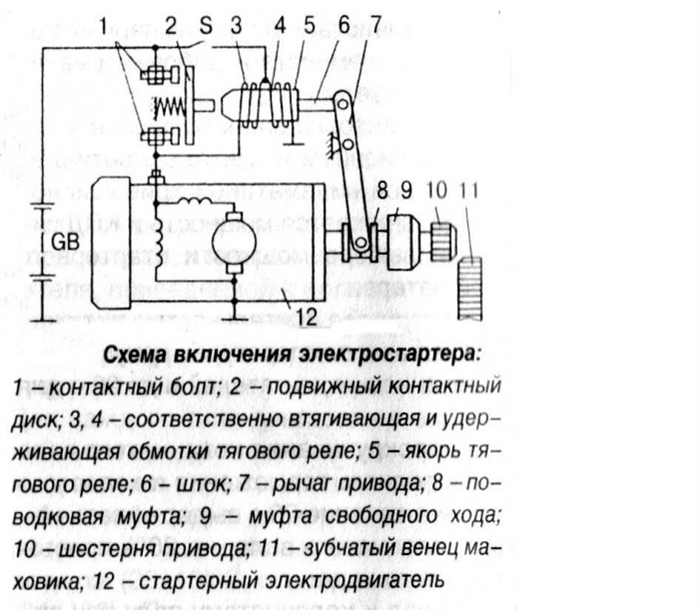

Принципиальная схема.

Внутри корпуса с катушками располагается якорь, подпруженный с одной стороны и шток реле стартера.

С внешней стороны на якоре сделано ушко, которым он зацепляется за вилку включения бендикса с шестерней.

Принцип работы

Работает все это так: при неработающем двигателе, якорь втягивающего реле выдвинут из корпуса из-за воздействия на него пружины. Эта же пружина удерживает через вилку бендикс с шестерней в положении, когда зацепление не осуществляется.

При повороте ключа зажигания в положение запуска сначала срабатывает втягивающее реле.

Электроэнергия, подаваемая на катушки втягивающего реле, обеспечивает появления магнитного поля внутри корпуса.

Это поле воздействует на якорь, и он, преодолевая усилие пружины, входит внутрь корпуса, после этого втягивающая катушка отключается и перестает создавать магнитное поле, но во втянутом положении якорь удерживает своим магнитным полем удерживающая катушка.

При этом якорь тянет за собой вилку, а та в свою очередь перемещает вперед бендикс по валу ротора, и шестерня его входит в зацепление с венцом маховика.

Якорь, входя внутрь корпуса, толкает шток реле стартера, и смещаясь, замыкает между собой контактные пластины плюсовых клемм.

Электроэнергия от АКБ поступает на щетки электродвигателя стартера, и ротор его начинает вращаться. А поскольку шестерня в зацепление уже вошла, то ротор начинает вращать маховик.

После запуска силовой установки и провороте обратно ключа на замке зажигания, питание на удерживающую катушку прекращается, магнитное поле ее исчезает и якорь под воздействием пружины выходит из корпуса.

При этом он через вилку выводит из зацепления бендикс, и прекращает воздействовать на шток реле. Тот в свою очередь отходя, размыкает контактные пластины, и стартер полностью отключается.

Неисправности

Выявить неисправности тягового реле не так уж и сложно. Следует отметить, что срабатывание его сопровождается щелчком – это результат втягивания якоря, и введение в зацепление шестерни.

При провороте ключа этот щелчок хорошо слышно. Так, отсутствие щелчка может указывать на обрыв в катушках, отсутствие питания, заедание якоря в одном положении.

Если же при повороте ключа зажигания щелчок слышен, но сам стартер не запускается или запускается, но крутиться очень медленно, это может сигнализировать о подгорании контактных пластин.

Продолжение работы стартера после запуска силовой установки будет сопровождаться характерным жужжанием.

Возможно, что якорь заклинило во втянутом положении, и он не может вернуться обратно, поэтому держит шестерню бендикса в зацеплении и продолжает замыкать контактные пластины.

Проверка втягивающего реле

Проверить работоспособность данного элемента не так уж и сложно. Причем проверить его можно даже не снимая стартер с авто. Для примера, возьмем автомобиль ВАЗ-2110.

Итак, стартер на этом авто не срабатывает. Для начала нужно проверить проводку, идущую к нему на наличие обрыва.

Если с проводкой все в порядке, нужно узнать, срабатывает ли вообще тяговое реле.

Для этого можно попросить кого-то повернуть ключ зажигания, а самому слушать, есть ли щелчок срабатывания. Если он отсутствует – оно неисправно и нужно его менять.

Если же щелчок срабатывания имеется, но сам стартер не крутит – возможно, что реле не срабатывает из-за подгорания контактных пластин.

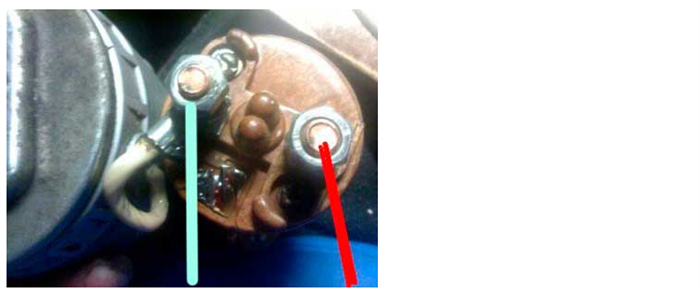

Проверить так ли это, можно при помощи обычной отвертки. С реле отсоединяется клемма, идущая от замка зажигания.

Далее отверткой замыкаются клемма, идущая от АКБ, с клеммой, идущей на стартер – получается прямая передача электроэнергии на электродвигатель, минуя реле. Если он заработал – искать причину нужно в реле.

Можно и проверить напряжение, идущее на стартер мультиметром, но это скорее даст понять, проблема заключается в стартере или же в проводке и АКБ.

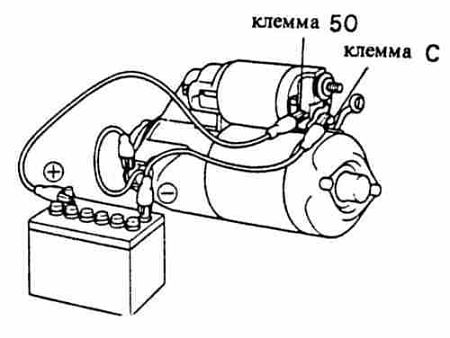

Для этого мультиметр, подсоединяется к плюсовой клемме втягивающего реле, к которой подводится напряжение от АКБ. Другой минусовой провод мультиметра подсоедините к массе.

Далее кто-то должен повернуть ключ зажигания в положение запуска. Напряжение, на дисплее мультиметра должно соответствовать 12 В.

Если оно ниже – возможно батарея попросту разряжена и ее энергии не хватает на запуск двигателя, но при этом ее заряда хватает для срабатывания реле, а вот уже на вращение ротора энергии недостаточно.

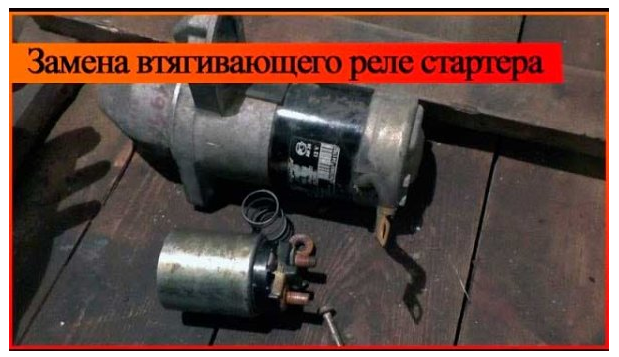

Замена втягивающего реле

Втягивающее реле не является ремонтируемым, и в случае неисправности, оно попросту заменяется.

Единственное, что можно поменять у него, так это якорь. Замена этого элемента на ВАЗ-2110 – операция несложная, сложнее снять сам стартер с авто.

Для замены потребуется демонтаж стартера с машины. Для этого автомобиль загоняется на яму, поскольку добраться до него можно только снизу. Если у авто имеется защита картера, то ее снимают в первую очередь.

Далее нужно отсоединить всю проводку, идущую к стартеру. Для снятия его понадобиться открутить две гайки его крепления, после чего он аккуратно вытаскивается из посадочного места.

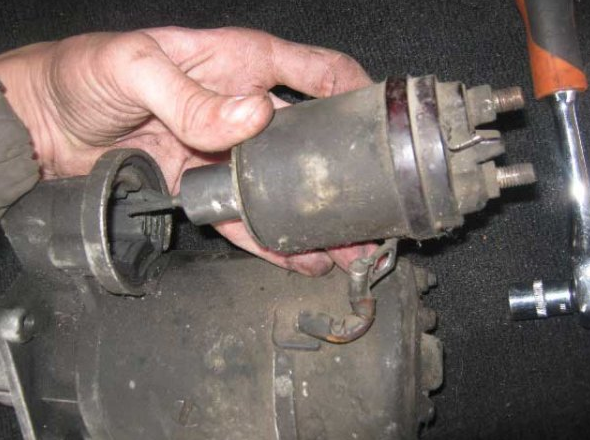

Уже на снятом стартере, откручиваются два болта крепления втягивающего реле, и оно снимается, при этом якорь вместе с пружиной остается на стартере, поскольку он своим ушком зацеплен за вилку.

Перед установкой нового элемента, старый якорь снимается с вилки, а на его место устанавливается новый.

Далее новое реле ставиться на стартер и затягивается болтами крепления. Для закрепления пройденного материала, рекомендуем вам посмотреть обучающее видео про то, как ремонтировать и находить неисправности втягивающего реле стартера.

Как проверить втягивающее реле стартера: что нужно знать

Как правило, если аккумулятор в норме, однако стартер не работает и двигатель завести не удается, тогда наиболее частой причиной является выход из строя втягивающего реле стартера. По этой причине необходима общая проверка стартера и втягивающего реле.

В этой статье мы рассмотрим, как устроено и работает втягивающее стартера, какие признаки указывают на то, что с данным элементом возникли проблемы, а также как проверить втягивающее стартера автомобиля.

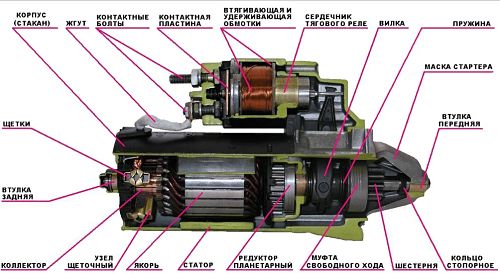

Реле втягивающее стартера: устройство и принцип работы

Начнем с того, что указанное реле является важным элементом в устройстве стартера. Прежде всего, стартер имеет два реле. Первое отвечает за его включение и расположено в моторном отсеке (часто в блоке предохранителей). Второе реле тяговое, стоит на самом стартере.

Итак, тяговое реле стартера, которое автолюбители называют втягивающим реле (благодаря возвращению шестерни бендикса на место), не отличается сложным устройством.

Среди основных компонентов можно выделить:

• корпус и контакты реле;
• контактный диск реле;
• магнит (имеет втягивающую и удерживающую обмотку);
• якорь (сердечник) со штоком реле стартера и штоком привода вилки;
• возвратные пружины;

В основе реле лежит втягивающая катушка, которая по форме напоминает цилиндр и является электромагнитом. Внутри которой размещен подвижный сердечник, тогда как сверху намотаны витки удерживающей катушки.

Одна сторона сердечника имеет выходящий за пределы корпуса шток, толкающий вилку стартера. На конце штока есть отверстие, также может быть перекладина, что зависит от модели авто.

На другой стороне есть шток, на конце которого размещен контактный диск реле стартера. Сам корпус втягивающего реле похож на резиновую чашку, куда вдавлены 2 контакта. Контакты имеют резьбу, куда гайками прикрепляются клеммы.

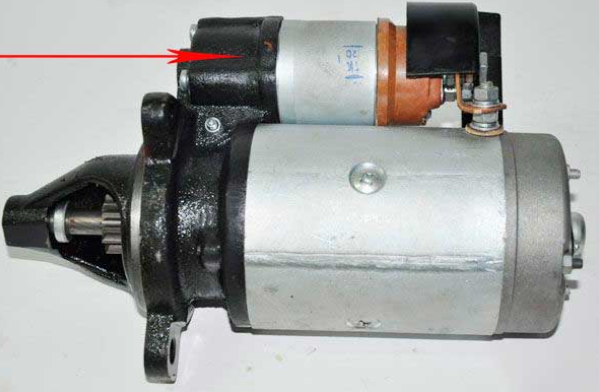

Тяговое реле устанавливается над стартером и надежно крепится к нему. Если есть такая необходимость, снять реле достаточно просто. Единственное, сам стартер также потребуется снимать.

Как правило, реле стартера бывает в виде разборного изделия, которое можно проверить и отремонтировать, а также есть неразборные варианты. В этом случае реле только меняется на новое неразборное или разборное при такой необходимости.

Как работает втягивающее реле

Принцип работы реле заключается в том, что после замыкания контактов в замке зажигания заставляет срабатывать силовое реле стартера, которое далее передает напряжение на втягивающую обмотку. В результате происходит создание магнитного поля, которое заставляет якорь сдвигаться во внутрь обмотки.

Получается, пока якорь движется, стартер соединяется с маховиком и одновременно напрямую подсоединен к АКБ. Далее по двигателю (моторчику) стартера идет ток, моторчик начинает работать, запуская двигатель автомобиля.

В момент включения стартера втягивающая катушка отключается, электрический ток переходит на удерживающую катушку. При этом данная катушка удерживает якорь в крайнем положении.

Данная катушка снижает мощность потребления втягивающего реле, на сдерживание якоря не затрачивается много энергии по сравнению с втягиванием. Это позволяет существенно сократить затраты энергии АКБ при запуске мотора.

Другими словами, при обесточивании обмотки стартер отсоединяется от маховика, а также отключается от АКБ. После начала работы мотора стартер полностью отключен от питания и от двигателя.

Втягивающее реле стартера: диагностика неисправностей и ремонт

Начнем с того, что втягивающее реле стартера ВАЗ или любой другой иномарки зачастую может выходить из строя по одним и тем же причинам. С учетом того, что данный элемент надежен и долговечен, его поломки являются результатом износа или высоких нагрузок.

Обычно водитель может столкнуться с тем, что щелкает реле, но стартер не крутит двигатель, реле втягивающее не издает никаких звуков после поворота ключа зажигания, реле щелкает через раз и т.п.

Так или иначе, в подобной ситуации втягивающий элемент стартера может быть поврежден. Это не удивительно, так как работает реле стартера с высоким напряжением до нескольких сот ампер. В результате:

• силовые контакты реле стартера на стороне стороны контактного диска подгорают;
• происходит обрыв удерживающей или втягивающей обмотки;
• имеет место деформация возвратной пружины;
• возникает короткое замыкание в обмотках;
• механические повреждения деталей в устройстве втягивающего реле;

В случае, когда стартер не крутит, вполне возможно:

• втягивающее реле работает, но стартер не начинает вращаться;
• втягивающее реле и стартер не работают;

Так вот, на то, что произошло срабатывание реле, указывает щелчок, который можно услышать в момент втягивания якоря вовнутрь. Получается, повернув ключ в замке и зафиксировав щелчок, можно считать, что реле исправно.

В противном случае, то есть когда реле стартера не щелкает, на него или не подается электричество, или же само реле вышло из строя. Кстати, бывает и так, что втягивающее реле работает, но стартер не крутит. В этом случае причина в подгоревших контактах реле.

Чтобы это проверить, нужно взять отвертку и замкнуть ею выступающие части контактов. Если после замыкания стартер начинает крутить, тогда причина в подгоревших контактах. Если же замыкание не помогает, тогда неисправности связаны с самим стартером.

Так же случается, когда стартер и реле одновременно не работают. В этом случае проблем может быть несколько, начиная с обрыва цепи включения или выхода из строя элементов в замке зажигания и заканчивая обрывами обмотки втягивающего реле, потере контакта с массой катушки и других.

Если показатели меньше, тогда это указывает на короткое замыкание внутри обмотки, тогда как большое сопротивление укажет на плохой контакт с массой и/или клеммами. При возникновении подозрений на обрыв обмотки, можно провести проверку при помощи контрольной ламп и батарейки.

Подключая лампочку к обмотке, проверяется, горит ли она. Если горит, тогда с обмоткой все в порядке, если же загорания не происходит, это говорит об обрыве. Единственное, такой способ не позволяет выявить короткое замыкание по причине того, что незначительные отклонения по сопротивлению не оказывают влияния на яркость горения контрольной лампочки.

В ситуации, когда от корпуса отпадают выводы обмоток, их припаивают на место. Также при разборке определяются и меняются части реле, которые изношены. В результате ремонт втягивающего реле позволяет вернуть работоспособность детали. Однако, при такой возможности, лучше сразу заменить реле стартера на новое, особенно если учесть его вполне доступную цену.

Стартер щелкает и/или жужжит, но мотор не крутится. Главные причины поломок стартера, диагностика и устранение неисправностей своими руками.

Почему стартер может не работать после поврота ключа в замке зажигания. Основные причины неисправностей стартера: бендикс, тяговое реле, щетки, обмотка.

Устройство стартера двигателя автомобиля, принцип работы. Распространенные неисправности: стартер не крутит, не отключается после запуска двигателя и т.д.

Падает напряжение во время запуска двигателя автомобиля: основные причины. Диагностика возможных неисправностей, проверка генератора, стартера, АКБ и т.д.

Почему стартер нормально крутит, но двигатель не схватывает, не заводится. Основные причины неисправности, проверка систем топливоподачи, зажигания. Советы.

Какие функции выполняет реле бензонасоса, признаки поломки. Где устанавливается реле топливного насоса, как правильно проверять реле бензонасоса.

Втягивающее реле стартера — устройство, неисправности, проверка

Возможность запуска двигателя поворотом ключа зажигания из салона и без больших физических усилий можно смело отнести к одному из самых значимых достижений конструкторов в части улучшения потребительских качеств автомобиля. Тем не менее, иногда случается так, что завести машину электростартером не получается. Причины подобного неприятного события разнообразны, но в перечень наиболее вероятных среди них входит неисправность втягивающего реле. Подкованный автолюбитель в состоянии быстро локализовать и диагностировать такую поломку собственными силами, после чего провести ремонт и восстановить нормальную работоспособность автомобиля без обращения в сервис и с минимальными финансовыми затратами. Для выполнения части проверок потребуется помощник.

Назначение и конструкция втягивающего реле

Втягивающее реле стартера представляет собой тяговый электромагнит с двумя обмотками, имеющий подвижный сердечник с возвратной пружиной и используемый для активизации муфты свободного хода. Часто из соображений увеличения общей надежности оно конструктивно выполнено в виде одного из функциональных блоков стартера.

Запуск двигателя от стартера происходит благодаря вращению в нужном направлении маховика, которое происходит через соответствующую шестеренку. Поэтому при подаче тока на втягивающую обмотку реле шестеренка муфты стартера (бендикса) переводится в рабочее положение и входит в зацепление с зубчатым венцом маховика, дополнительно сжимая возвратную пружину. При достижении муфтой крайнего переднего положения для уменьшения расхода тока втягивающая обмотка отключается и под током остается только удерживающая. Затем включается электродвигатель стартера.

Постоянное зацепление бендикса и маховика недопустимо и после запуска двигателя его необходимо разорвать. Для этого при выводе ключа зажигания из положения запуска разрывается цепь подачи тока на удерживающую обмотку, исчезает усилие фиксации муфты в переднем положении и возвратная пружина перемещает шток реле в исходное положение.

Необходимость применения представленной здесь довольно сложной процедуры обусловлена тем, что

• обращение к ней надежно страхует стартер от выхода из строя (его не увлекает работающий двигатель и он не переходит в генераторный режим);
• снижается нагрузка на аккумулятор;
• не происходит раскрашивание зубьев шестеренки и венца.

Ещё кое-что полезное для Вас:

Признаки отказа реле и их причины

Реле выходит из строя из-за механического износа и заклинивания, подгорания контактов, обрывов в токоведущих цепях. На неисправность этого узла указывает следующее:

• при попытке запуска двигателя стартер крутится без проворачивания коленчатого вала двигателя;
• попытка запуска двигателя сопровождается характерным щелчком без вращения стартера или же стартер не развивает обороты, необходимые для запуска;
• после начала работы двигателя стартер не отключается и функционирует опять же с характерным высоким звуком.

Причины отказа реле стартера:

• разрыв цепей передачи тока на втягивающую и удерживающую обмотку;
• ослабла возвратная пружина;
• подгорели контакты;
• повреждена обмотка;
• разрушение корпуса.

Проверка реле без демонтажа стартера

Проверка работоспособности втягивающего реле на первом этапе не требует разборки и демонтажа стартера:

1. Визуально контролируют отсутствие обрывов соединительных проводов к реле.
2. После переводе ключа зажигания в положение “Запуск” должен быть слышен характерный щелчок.
3. При наличии щелчка и отсутствии запуска стартера возможна неисправность замка или его контактов.
4. Для проверки исправности замка снимают провод реле, который соединяет его с замком. Затем отверткой эта клемма замыкается на клемму батареи (операция эквивалентна шунтированию замка). Если происходит запуск двигателя, то причина отказа — реле.

Диагностика без снятия стартера с применением мультиметра

Для этого мультиметром (тестером) последовательно сначала замеряют напряжение на клеммах аккумулятора, отключенного от бортовой сети автомобиля. Оно составляет примерно 12,7 В. При показаниях прибора менее 12 В считается, что аккумулятор сильно разряжен и не пригоден к дальнейшим проверкам.

Далее восстанавливают штатное соединение проводов и замеряют напряжение на клеммах батареи и контактах реле. По сравнению с предыдущим случаем оно меняется не более чем на 0,1 В и будет равным в обеих контрольных точках. Переводят ключ в положение запуска. Напряжение на контактах реле не должно опускаться менее 12 В. В противном случае скорее всего неисправны соединительные провода, возможно, что подгорел один или несколько контактов в цепи протекания тока.

Проверка со снятым стартером с помощью мультиметра

Данная проверка втягивающего реле позволяет очень точно выполнить внутреннюю диагностику и определить состояние обмоток и контактов.
Демонтаж стартера в зависимости от марки автомобиля выполняют различными способами. Для ВАЗ 2110 эту процедуру осуществляют снизу из ямы. Перед отвинчиванием крепежа снимают провода (клеммы лучше пометить, чтобы не перепутать при сборке), возможно потребуется снять защиту картера.

Для начала подают напряжение с аккумулятора на корпус и клеммы реле, срабатывание сопровождается характерным щелчком и видимым перемещением штока.
Дальнейшие проверки осуществляют с помощью мультиметра, который переводят в режим измерения сопротивления и выбирают диапазон 200 Ом.

Видео: Проверка стартера снятого с автомобиля

Сначала проверяют исправность втягивающей и удерживающей катушек. Для этого один из щупов подключают к массе, вторым последовательно касаются контактов. Показания прибора составляют 2 Ом. Отклонение показаний прибора от указанного значения – признак обрыва или короткого замыкания.Для проверки силовых контактов из корпуса реле вынимают сердечник и снимают возвратную пружину, после чего вставляют сердечник обратно. Шток сердечника с определенным усилием упирают в стол и заменяют сопротивление уже между контактами. Сопротивление составляет примерно 1,5 Ом.

Заключение

Диагностика неисправности втягивающего реле не относится к сложным техническим процедурам, ее по силам провести автолюбителю со средним уровнем познаний в электротехнике, обладающему слесарными навыками. При работе потребуется только знание принципов функционирования этого узла. Точная диагностика производится с помощью мультиметра.
Реле не относится к устройствам, ремонтопригодным в условиях гаража. Поэтому неисправное реле заменяется на новое.
