Распиновка кнопки света ваз 2109

Электрооборудование 2108 Полная схема

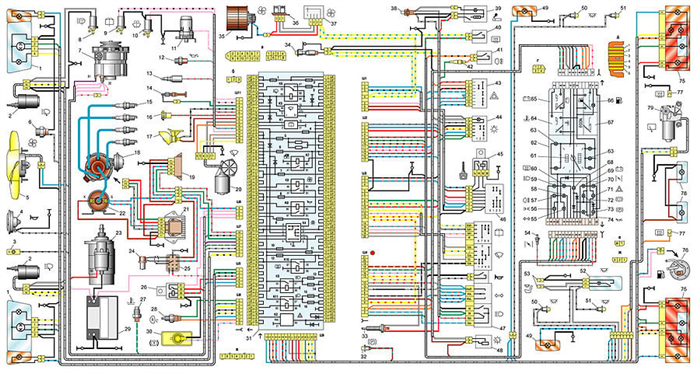

Схема электрооборудования автомобилей ВАЗ–2108, ВАЗ-21083, ВАЗ–2109, ВАЗ-21093 и ВАЗ-21099 исполнения «стандарт» (с панелью приборов -2108, с монтажным блоком типа 17.3722, годы выпуска 1988–1999 гг.)

Полная схема

1 – блок-фара;
2 – моторедуктор очистителя фары*;
3 – выключатель подкапотной лампы;
4 – звуковой сигнал;
5 – электродвигатель вентилятора системы охлаждения двигателя;
6 – датчик включения электродвигателя вентилятора;
7 – генератор;
8 – электромагнитный клапан включения омыва фар*;
9 – электромагнитный клапан включения омыва заднего стекла* (на ВАЗ-21099 не устанавливается);
10 – электромагнитный клапан включения омыва ветрового стекла;
11 – электродвигатель омывателя стекол;
12 – датчик контрольной лампы давления масла;
13 – электромагнитный клапан карбюратора;
14 – концевой выключатель карбюратора;
15 – свечи зажигания;
16 – штепсельная розетка для переносной лампы;
17 – подкапотная лампа;
18 – датчик-распределитель зажигания;
19 – блок управления электромагнитным клапаном карбюратора;
20 – моторедуктор очистителя ветрового стекла;
21 – коммутатор;
22 – катушка зажигания;
23 – стартер;
24 – датчик верхней мертвой точки 1-го цилиндра**;
25 – колодка диагностики**;
26 – реле включения стартера;
27 – датчик указателя температуры охлаждающей жидкости;
28 – выключатель света заднего хода;
29 – аккумуляторная батарея;
30 – датчик уровня тормозной жидкости;
31 – монтажный блок;
32 – выключатель контрольной лампы стояночного тормоза;
33 – выключатель стоп-сигнала;
34 – лампа освещения вещевого ящика;
35 – электродвигатель вентилятора отопителя;
36 – дополнительный резистор электродвигателя отопителя;
37 – переключатель вентилятора отопителя;
38 – лампа подсветки рычагов отопителя;
39 – прикуриватель;
40 – выключатель обогрева заднего стекла;
41 – выключатель заднего противотуманного света;
42 – предохранитель цепи противотуманного света;
43 – выключатель аварийной сигнализации;
44 – выключатель наружного освещения;
45 – реле зажигания;
46 – выключатель зажигания;
47 – подрулевой переключатель;
48 – выключатель освещения приборов;
49 – боковой указатель поворота;
50 – выключатель плафона на стойке передней двери;
51 – выключатель плафона на стойке задней двери (на ВАЗ-2108 и ВАЗ-21083 – не устанавливались);
52 – плафон;
53 – колодки для подключения к плафону индивидуального освещения салона;
54 – выключатель контрольной лампы воздушной заслонки карбюратора;
55 – контрольная лампа указателей поворота;
56 – контрольная лампа наружного освещения;
57 – контрольная лампа заднего противотуманного света;
58 – резервная контрольная лампа;
59 – контрольная лампа дальнего света фар;
60 – контрольная лампа обогрева заднего стекла;
61 – спидометр;
62 – комбинация приборов;
63 – лампы освещения комбинации приборов;
64 – указатель температуры охлаждающей жидкости;
65 – вольтметр;
66 – указатель уровня топлива с контрольной лампой резерва;
67 – эконометр;
68 – лампа табло «STOP»;
69 – контрольная лампа заряда аккумуляторной батареи;
70 – контрольная лампа воздушной заслонки карбюратора;
71 – контрольная лампа аварийной сигнализации;
72 – контрольная лампа уровня тормозной жидкости;
73 – контрольная лампа стояночного тормоза;
74 – контрольная лампа давления масла;
75 – задний фонарь;
76 – датчик указателя уровня и резерва топлива;
77 – колодки для подключения к элементу обогрева заднего стекла;
78 – фонари освещения номерного знака;
79 – моторедуктор очистителя заднего стекла* (на ВАЗ-21099 не устанавливались)

Порядок условной нумерации штекеров в колодках:

а – монтажного блока, комбинации приборов, выключателя зажигания и очистителя ветрового стекла (у колодок с другим числом штекеров – порядок нумерации аналогичный);
б – датчика-распределителя зажигания;
в – коммутатора и блока управления электромагнитным клапаном карбюратора;
г – блок-фар, очистителей фар и заднего стекла;
ж – плафона освещения салона;
е – датчика уровня топлива;
д – задних фонарей (нумерация выводов по порядку сверху вниз)

* Устанавливались на части выпускаемых автомобилей.
** С 1995 г. не устанавливаются.

Выключатель наружного освещения ВАЗ 2108, 2109, 21099

Выключатель наружного освещения в электрооборудовании автомобилей ВАЗ 2108. 21081, 21083, 2109, 21091, 21093, 21099 выключает и включает габаритные огни, фонари освещения заднего номерного знака, подкапотную лампу, ближний свет фар, через него подается напряжение на выключатель противотуманных ламп в задних фонарях . Он установлен в панели приборов.

Положения клавиши выключателя наружного освещения

Исходное положение — «0» (цепи обесточены).

Положение — «1» (запитаны цепи габаритов в передних блок-фарах и задних фонарях, подкапотная лампа, фонари освещения заднего номерного знака, лампы противотуманного света в задних фонарях). Загорается контрольная лампа-сигнализатор включения наружного освещения на панели приборов.

Положение — «2» (ближний свет фар).

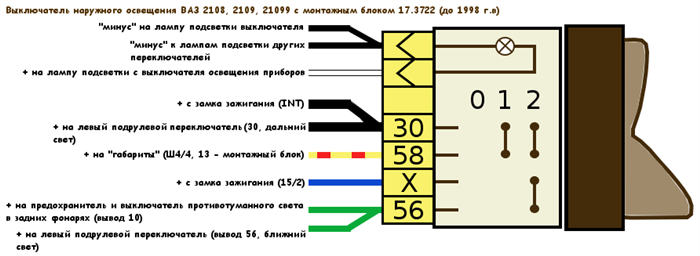

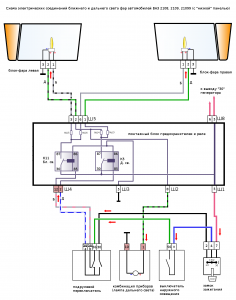

Соединения переключателя наружного освещения схема №1 (автомобили ВАЗ 2108, 2109, 21099 до 1998 г.в. с монтажным блоком 17.3722)

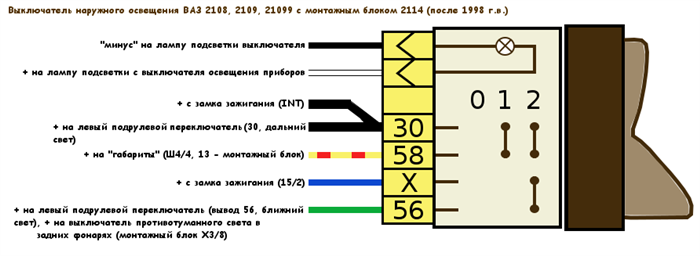

Соединения переключателя наружного освещения схема №2 (автомобили ВАЗ 2108, 2109, 21099 после 1998 г.в. с монтажным блоком 2114)

Примечания и дополнения

— Выключатель наружного освещения ВАЗ 2108, 2109, 21099 находится всегда под напряжением, даже при положении ключа в замке зажигания «О» — «стоянка». Поэтому после остановки двигателя необходимо возвращать его клавишу в положение «0» — исходное положение, чтобы не разрядить АКБ включенными габаритами или ближним светом.

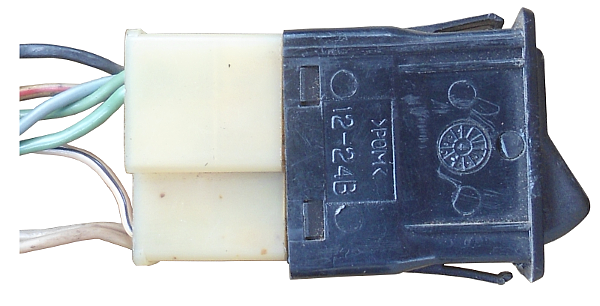

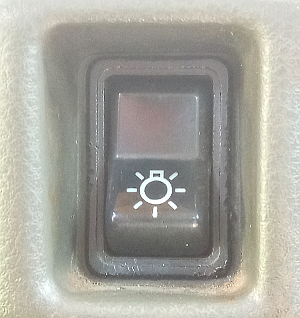

Выключатель наружного освещения автомобилей ВАЗ 2108, 2109, 21099 демонтированный из панели приборов

— На клавише выключателя имеется лампа подсветки, которая загорается после поворота ключа в замке зажигания в положение «I» — «старт».

— Помимо перечисленных выше контактов переключателя наружного освещения, в нем установлены еще несколько, предназначенных для цепей включения габаритов отдельно с правой и левой сторон автомобиля (для ВАЗ 2108, 2109 первых годов выпуска).

Читать еще:  Диск сцепления на ваз 21213 какой лучше

— Маркировка выключателя наружного освещения 581.3710.

— Помимо перечисленных выше цепей выключатель наружного освещения подает напряжение в цепь внутреннего освещения салона автомобиля.

Еще статьи по электрооборудованию автомобилей ВАЗ 2108, 2109, 21099

Добавить комментарий Отменить ответ

Навигация по записям

Искать информацию

Наш канал TWOKARBURATORS в Яндекс Дзен — вопросы и ответы по самостоятельному ремонту автомобиля.
Читайте и подписывайтесь на новые статьи.

Особенности конструкции, полезные советы

Схема включения фар показана на рис. 9.15. Ближний и дальний свет фар на автомобиле ваз 2108, ваз 2109, ваз 21099 включается с помощью вспомогательных реле К5 и К11 (К8 и К9 для монтажного блока 2114). Управляющее напряжение на обмотки реле подается от переключателя 6 света фар, если полностью нажата клавиша переключателя 4 наружного освещения.

Независимо от положения клавиши переключателя 4 можно кратковременно включать дальний свет фар, оттягивая на себя рычаг переключателя б света фар. При этом напряжение к контакту «30» переключателя б подается от контакта «INT» выключателя 3 зажигания. На части автомобилей ваз 2108, ваз 2109, ваз 21099 устанавливается гидрокорректор фар, который служит для корректировки с места водителя угла наклона света фар в зависимости от нагрузки на автомобиль.

Схема включения наружного освещения на автомобиле ваз 2108, ваз 2109, ваз 21099 показана на рис. 9.16. Габаритный свет включается переключателем 5 наружного освещения. До 1988 г. применялась система включения стояночного света на стоянке. Стояночный свет включался переключателем 6, если ключ замка зажигания 11 находился в положении III (стоянка). При этом загорались лампы габаритного света левого или правого борта автомобиля, в зависимости от положения переключателя 6.

Схема включения указателей поворота и аварийной сигнализации на автомобиле ваз 2108, ваз 2109, ваз 21099 показана на рис. 9.17.
Указатели поворота правого или левого борта включаются переключателем 9. В режиме аварийной сигнализации выключателем 8 включаются все указатели поворота. Мигание ламп обеспечивается реле-прерывателем К2.

Если фары на автомобиле ваз 2108, ваз 2109, ваз 21099 вдруг начали светить тускло, а при включении сигнала поворота начинает мигать лампа габаритного света — восстановите контакт «массового» провода с кузовом автомобиля.

Возьмите себе в привычку регулярно менять лампы (особенно головного света фар). Со временем колба лампы мутнеет, и яркость лампы уменьшается. Причем этот процесс происходит достаточно медленно и водитель не замечает постепенного ухудшения освещенности дороги.

В последнее время все больше появляется машин, у которых фары сияют как новогодняя елка различными оттенками голубого цвета. Все это называется словом «ксенон» и считается очень крутым.
Спору нет, ксеноновые фары, установленные штатно на последние модели иномарок, намного лучше освещают дорогу, да и автомобиль с ними смотрится значительно эффектнее.
Не удивительно, что многие тоже стараются улучшить свой автомобиль, тем более что сейчас на прилавках появилась масса «ксеноновых ламп» различного изготовления (чаще всего китайского).
Не покупайтесь на дешевку — такие лампы не имеют ничего общего с настоящими ксеноновыми газоразрядными лампами без нитей накаливания.
Это обычные лампы с окрашенным стеклом. Светопропускающая способность такого стекла значительно ниже, чем у стандартных ламп, нити у фальшивок, как правило, установлены не в фокусе, и фара с такой лампой при внешней эффектности практически ничего не освещает, причем дополнительно нещадно слепит встречных водителей. К тому же производители таких ламп, чтобы компенсировать снижение светового потока, увеличивают их мощность сверх нормы. Часто их установка приводит к оплавлению изоляции проводов и перегоранию печатных схем монтажных блоков. А возможен и пожар. Лучше не приобретайте за свои деньги головную боль, а купите качественные обычные галогеновые лампы.

Рано или поздно лампы в задних фонарях перегорают. Казалось бы, чего проще — взять новую лампочку, подходящую по размеру цоколя и напряжению, и установить ее вместо перегоревшей. Однако учтите, что в задних фонарях применяются лампы с одинаковым цоколем, но разной мощности: 4W и 21W. И это не малосущественная мелочь: 4х-ваттные лампы устанавливают для габаритного света, а 21и-ваттные — в указатели поворота и стоп-сигналы. Не путайте лампы местами. Если вы установите маломощные лампы в стоп-сигналы и указатели поворота, другие водители попросту не увидят ваших сигналов в ненастную погоду. А мощные лампы в «габаритах» будут очень мешать водителям, едущим сзади, и раздражать их. Соответственное будет и их отношение к вам.

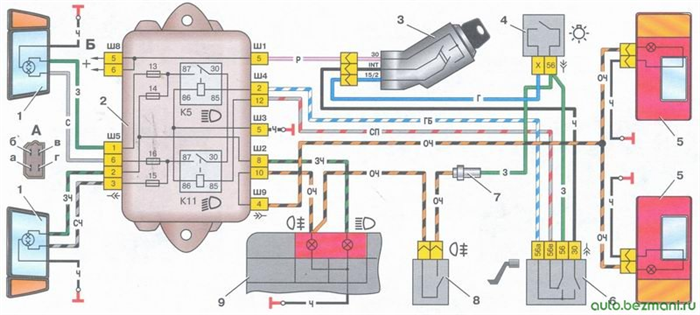

Рис. 9.15. Схема включения фар и противотуманного света на автомобиле ваз 2108, ваз 2109, ваз 21099:

1 — блок-фары; 2 — монтажный блок; 3 — замок зажигания; 4 — переключатель наружного освещения; 5 — задние фонари; 6 — переключатель света фар; 7 — предохранитель цепи заднего противотуманного света; 8 — выключатель заднего противотуманного света; 9 — комбинация приборов с контрольными лампами дальнего света фар (справа) и заднего противотуманного света (слева); К5 — реле включения дальнего света фар; К11 — реле включения ближнего света фар. А — вид на штекерный разъем блок-фары: а — штекер ближнего света; б — штекер дальнего света; в — штекер габаритного света; г — штекер массы. Б — к выводу «30» генератора.

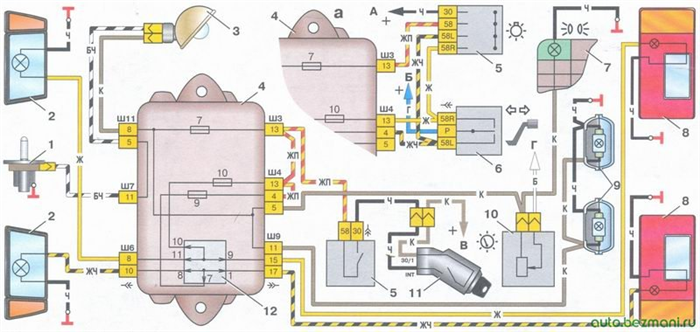

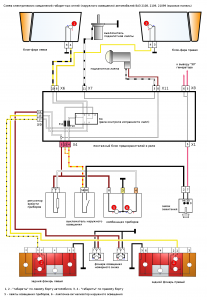

Рис. 9.16. Схема включения наружного освещения с фрагментом (а) схемы соединений системы стояночного света (для автомобилей ваз 2108, ваз 2109, ваз 21099 выпуска до 1988 г.):

1 — выключатель подкапотной лампы; 2 — блок-фары с лампами габаритного света; 3 — подкапотная лампа; 4 — монтажный блок; 5 — переключатель наружного освещения; 6 — переключатель стояночного света в подрулевом переключателе; 7 — комбинация приборов с контрольной лампой наружного освещения; 8 — задние фонари с лампами габаритного света; 9 — фонари освещения номерного знака; 10 — выключатель освещения приборов; 11 — выключатель зажигания; 12 — контактные перемычки на месте установки реле контроля исправности ламп; А — к клемме «INT» выключателя зажигания; Б — к клемме «Р» выключателя зажигания; В — к штекеру «6» колодки Ш1 монтажного блока; Г — к лампам освещения приборов и к лампам подсветки табло и выключателей.

Читать еще:  Замена помпы ваз 2121

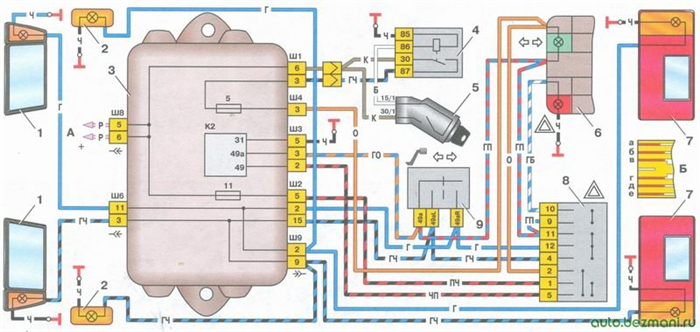

Рис. 9.17. Схема включения указателей поворота и аварийной сигнализации на автомобиле ваз 2108, ваз 2109, ваз 21099:

1 — блок-фары с передними указателями поворота; 2 — боковые указатели поворота; 3 — монтажный блок; 4 — реле зажигания; 5 — выключатель зажигания; 6 — комбинация приборов с контрольными лампами указателей поворота (вверху) и аварийной сигнализации (внизу); 7 — задние фонари; 8 — выключатель аварийной сигнализации; 9 — переключатель указателей поворота в подрулевом переключателе; К2 — реле-прерыватель указателей поворота и аварийной сигнализации; А — к клемме «30» генератора; Б — выводы печатной платы заднего фонаря: а — к лампе габаритного света; б — к лампе противотуманного света; в — к лампе указателя поворота; г — к лампе света заднего хода; д — на массу; е — к лампе стоп-сигнала.

Особенности конструкции фар автомобиля ВАЗ-2108, ВАЗ-2109, ВАЗ-21099

Для освещения дороги в темное время суток устанавливаются две блок-фары (правая и левая). Они состоят из прямоугольных фар с лампами головного и габаритного света, сблокированных с секцией бокового указателя поворота. Блок-фары крепятся к передку автомобиля четырьмя шпильками 28 и гайками с зубчатой кромкой, которые предохраняют их от самоотворачивания. Ближний и дальний свет фар переключается левым рычагом подрулевого переключателя 43, если включен выключатель наружного освещения. Кроме того, в электрической схеме предусмотрена возможность световой сигнализации, т.е. кратковременного включения дальнего света фар при любом положении выключателя наружного освещения. В этом случае дальний свет фар включается оттягиванием на себя левого рычага подрулевого переключателя, а питание на контакты световой сигнализации в переключателе 43 фар подается непосредственно от штекера «INT» выключателя зажигания 40, минуя выключатель наружного освещения.

Нити двух ламп головного света фар потребляют довольно значительный ток 8-10 А. Поэтому, чтобы разгрузить контакты переключателя 43 фар и увеличить его долговечность, фары включаются не напрямую переключателем 43, а через дополнительные реле 39 и 44 типа 113.3747. Они обладают мощными контактами и установлены в монтажном блоке 38. Реле 39 включает ближний свет в обеих фарах, а реле 44 — дальний свет. В результате через контакты переключателя фар протекает только ток питания обмоток реле, не превышающий 0, 2 А.

Рефлектор 1 фары изготовлен из стали и имеет форму параболоида, ограниченного сверху и снизу горизонтальными плоскостями. Для создания зеркальной отражающей поверхности рефлектор внутри покрывается специальным термостойким лаком, а затем на него в вакууме наносится тонкий слой алюминия. Такое покрытие отражает от 90% падающего на него света.

Рассеиватель 5 фары выполнен из бесцветного силикатного стекла с высокой степенью прозрачности. На его внутренней поверхности отпрессована сложная система линз и призм, рассеивающих свет в горизонтальной плоскости и концентрирующих световой поток в необходимых направлениях согласно международным нормам.

Лампа 24 головного света фары галогенная. Колба лампы изготовлена из кварцевого стекла и заполнена парами йода (галогена) и каким-либо инертным газом. Галогенные лампы обладают повышенной световой отдачей, что обеспечивается более высокой температурой нагрева нити и повышенным сроком службы из-за химического процесса, происходящего в лампе. Этот процесс заключается в следующем. При горении с нити накала испаряются частички вольфрама и осаждаются на стенках лампы. Пары йода соприкасаются с ними и под воздействием температуры образуется йодистый вольфрам. Это соединение неустойчиво при высоких температурах и, попадая в зону раскаленной нити, разлагается на йод и вольфрам, который осаждается на нить, а йод перемещается к стенкам колбы. Таким образом, у включенной лампы происходит постоянный перенос вольфрама со стенок на нить. Поэтому стенки колбы остаются чистыми, нить медленнее утоньшается, и долговечность лампы увеличивается.

При замене галогенных ламп необходимо соблюдать осторожность и брать лампу перчатками или платком, чтобы не оставить жировых следов от пальцев на стекле лампы. Если же такие следы на лампе имеются, то удалить их спиртом. Жировые загрязнения приводят к потемнению стекла лампы, поскольку оно нагревается до высоких температур. В результате она перегревается и быстро выходит из строя.

В лампе находятся две вольфрамовые нити: одна (55 Вт) для ближнего света и другая (60 Вт) для дальнего. Нить 7 дальнего света находится в фокусе рефлектора, и поэтому лучи дальнего света собираются в узкий пучок, направленный почти параллельно дороге и хорошо освещающий ее на максимальном расстоянии от автомобиля. Нить 9 ближнего света выведена вперед из фокуса рефлектора и закрыта снизу специальным металлическим экраном 8. Это сделано с целью ограничить распространение ближнего света вверх. Если направить пучок ближнего света на стенку, то пятно света будет иметь форму эллипса со срезанной верхней половиной. В левой части пятна верхняя граница освещенного участка будет проходить точно по горизонтальной оси эллипса, а в правой части по линии, исходящей вверх из центра эллипса под углом 15 градусов к его горизонтальной оси. Такая форма пучка света обеспечивает хорошее освещение дороги перед автомобилем (особенно ее правой стороны и обочины) и уменьшает возможность ослепления водителей встречного транспорта.

Направление пучка света фары в горизонтальной плоскости можно регулировать винтом 27, а в вертикальной плоскости винтом 17. При вращении винта 27 перемещается вперед или назад левый край рефлектора, и он поворачивается относительно нижней опоры 2 и шаровой головки верхнего держателя 13. При вращении винта 17 рефлектор через рычаг 15 поворачивается относительно нижней опоры 2 и шаровой головки винта 27. В зависимости от загрузки автомобиля изменяется угол наклона осей фар относительно дороги и, соответственно, отклоняется направление пучков света фар.

Для корректировки направления пучка света в зависимости от нагрузки на часть автомобилей устанавливается ручной гидрокорректор фар, которым можно с места водителя в небольших пределах корректировать направление пучка света фар в вертикальной плоскости. Если гидрокорректора на автомобиле нет, то вместо него в корпус фары вставляется заглушка 12.

Читать еще:  Где стоит регулятор напряжения ваз 2107

Гидрокорректор фар состоит из передаточного механизма (или главного цилиндра), закрепленного гайкой на панели приборов, двух рабочих цилиндров, установленных на корпусах блок-фар, и соединительных трубок. Цилиндры и трубки заполнены специальной жидкостью, не замерзающей при низких температурах. Конструкция гидрокорректора неразборная, и в случае повреждения он должен заменяться целиком, в сборе с цилиндрами и трубками.

При нагрузке автомобиля только одним водителем поршень 32 приводного механизма до конца вдвинут в цилиндры корпуса, а штоки 20 рабочих цилиндров максимально выдвинуты из корпусов. Если положить груз в багажник, то задняя часть автомобиля опустится, и пучок света фар приподнимается вверх. Чтобы вернуть его в прежнее положение, поворачивают рукоятку 34 гидрокорректора до упора против часовой стрелки. При этом поршень 32 выдвигается назад из цилиндров и отсасывает жидкость из трубок и рабочих цилиндров. Возвратными пружинами штоки рабочих цилиндров вдвигаются в корпуса, и рычаги 15 фар поворачиваются пружинами 16 против часовой стрелки. Верхняя часть рефлектора фар перемещается вперед, и пучок света фар приподнимается.

Особенности конструкции фар ВАЗ-2108, ВАЗ-2109, ВАЗ-21099:

1 — рефлектор; 2 — нижняя опора рефлектора; 3 — ограничитель щетки очистителя; 4 — нижний держатель рефлектора; 5 — рассеиватель фары; 6 — фланец лампы; 7 — нить дальнею света; 8 — экран нити ближнего света; 9 — нить ближнею света; 10 — рассеиватель указателя поворота; 11 — лампа A12-21; 12 — заглушка, устанавливаемая вместо рабочего цилиндра гидрокорректора; 13 — верхний держатель рефлектора; 14 — стяжная пружина; 15 — рычаг; 16 — возвратная пружина рычага; 17 — винт вертикальной регулировки света фары; 18 — чехол; 19 — втулка; 20 — шток рабочего цилиндра; 21 — манжета; 22 — корпус рабочею цилиндра; 23 — кожух фары; 24 — лампа АКГ12-60+55; 25 — экран; 26 — лампа А12-4; 27 — винт горизонтальной регулировки света фары; 28 — шпилька крепления блок-фары; 29 — корпус фары; 30 — корпус главного цилиндра гидрокорректора; 31 — трубки, соединяющие главный цилиндр с рабочими; 32 — двойной поршень; 33 — приводной винт; 34 — рукоятка; 35 — насадка; 36 — крышка; 37 — блок-фара; 38 — монтажный блок; 39 — реле включения ближнего света фар; 40 — выключатель зажигания; 41 — выключатель наружного освещения; 42 — контрольная лампа дальнего света фар; 43 — переключатель света фар; 44 — реле включения дальнего света фар; II — схема действия гидрокорректора фар; А — автомобиль с одним водителем; В — автомобиль с водителем и грузом в багажнике; III — вид на штекерный разъем блок-фары: а — штекер ближнего света, в — штекер дальнею света, с — штекер габаритного света, d — штекер массы.

Индикация включения ближнего света

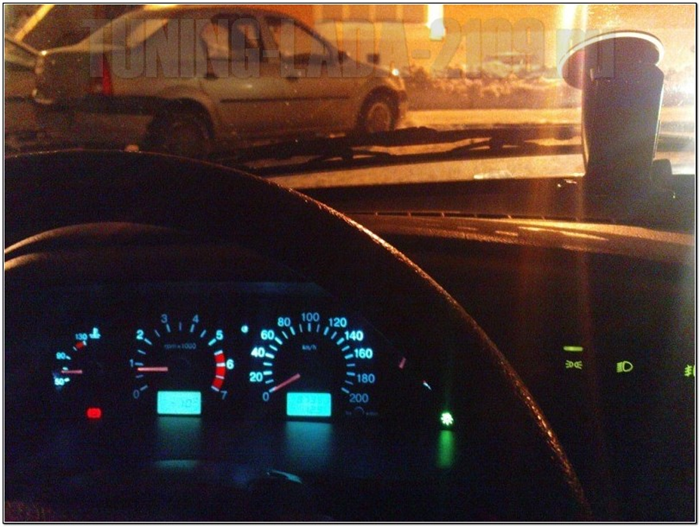

Сейчас в соответствии с действующими правилами необходимо ездить в дневное время с включенным ближним светом, либо противотуманными фарами. Если на вашем ВАЗ 2109 не установлены противотуманки, в этой статье можно посмотреть как их установить. И если индикация включения ПТФ обычно в автомобиле присутствует (в Lada Samara с высокой панелью это лампочка рядом с кнопкой включения ПТФ, с европанелью – на самой кнопке их включения) то включение ближнего света никак не отображается на приборной панели. Световое пятно от ближнего света на дороге, когда на улице светло также не видно, поэтому быстро определить, включен ли ближний свет днем можно только по положению кнопки их включения, что не достаточно информативно.

Зададимся целью установить индикацию включения ближнего света фар на Ладу Самару самостоятельно.

Сразу оговоримся, что в этой статье будет рассмотрен вариант установки индикации включении ближнего света на европанели Самары, где за включение габаритов и ближнего света отвечает вот такая кнопка:

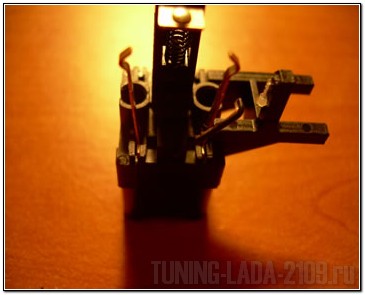

Приступаем. Для доработки кнопки нам понадобится такая же кнопка-донор, так как на ней не хватает самого светодиода индикации, контактных усиков и самих контактов.

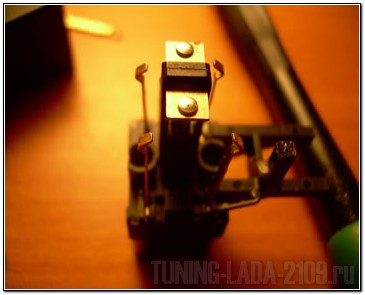

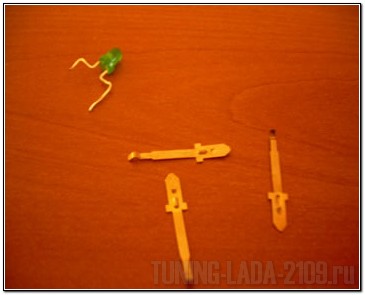

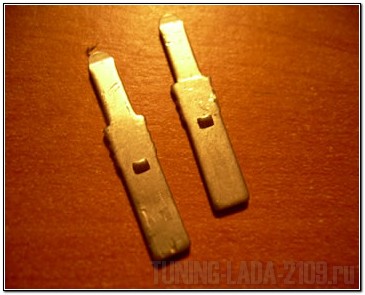

Усики и светодиод извлекаются из кнопки-донора и устанавливаются в дорабатываемую кнопку достаточно легко. А вот с контактами придется повозиться, так как они имеют зубчики, которые не дают пластинам контактов свободно извлекаться из кнопки. Придется воспользоваться инструментом. Возможно, придется распилить кнопку-донор для их извлечения.

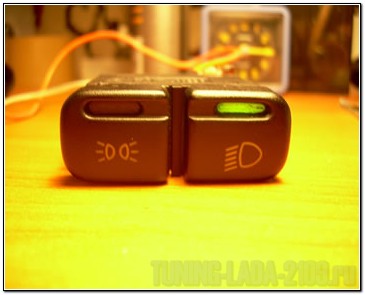

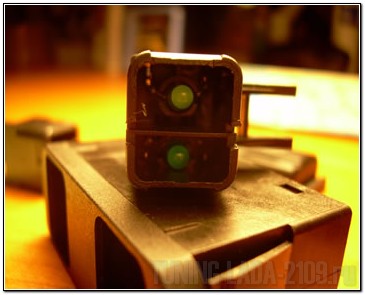

Доработанная кнопка выглядит так:

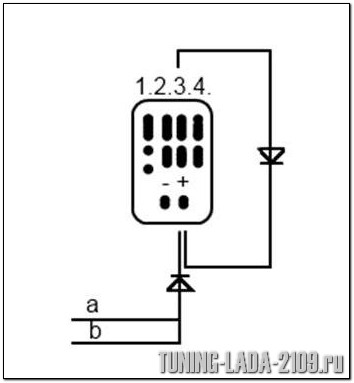

Теперь надо доработать подключение, надо припаять вот такие проводки на контакты на кнопку со стороны контактов либо на самой кнопке, либо в разъеме подключения.

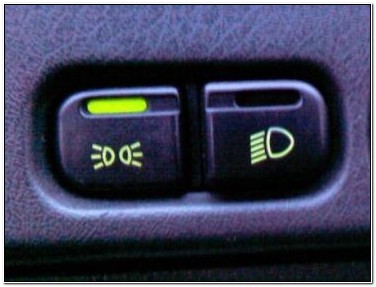

Однако окошечко для светодиода индикации включения ближнего света закрашено, и свет сквозь него практически не пробивается. Надо почистить его от краски с помощью тонкой отвертки.

Доработка подсветки клавиши включения ближнего света ВАЗ 2109

Небольшую доработку кнопки переключателя габариты/ближний свет можно выполнить и на ВАЗ 2109 с высокой/низкой панелью, а именно можно сделать так, чтобы подсветка самой кнопки (пиктограммы лампочки) загоралась при включении зажигания. Это облегчает поиск кнопки на ощупь в темноте, особенно на низкой панели.

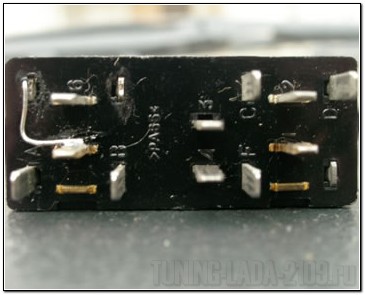

На рисунке мы видим кнопку ближнего света ваз 2109 с обратной стороны. Для того что бы при повороте ключа загоралась подсветка этой клавиши надо с контакта 3 (питание с замка зажигание) кинуть перемычку на «+» лампочки, если делать это не диодом то ближний свет будет гореть и при выключенном зажигании. Дальше, что бы у нас не горела вся панель мы разъединяем, провода, которые приходили ранее на «+» лампочки (2 провода белые с черным a и b), и все хорошо но теперь если включить фары и выключить зажигание подсветка кнопки тоже пропадет по этому провода a и b мы так же подключаем через диод на плюс лампочки. В итоге при повороте ключа загорается кнопка, а при выключенном зажигании кнопка не гаснет пока ее не отключат. Для удобства монтажа все операции делаем на разъеме, к которому подключается кнопка.
