Ребяты выручайте. Производитель комплектующих Белмаг не стоит на месте. Я откатал на их шаровых несколько лет (это на 30х Сафарях 510), не сочтите за рекламу, доволен.Настало время менять,(одна скрипит). У меня стоят все четыре одинаковые, но номер шаровых конечно забыл.
Внимание вопрос: какие сейчас ставить (кто какие ставил?)
авто 21213, 2000 г/в, лифт, ступицы и кулаки стоковые. ?

На сайте производителя теперь уже 3 вида «конвеерных»:
1. Палец шаровой передней подвески верхний ВАЗ 21214М «Нива-М Конвейерный» с защитным чехлом и комплектом крепежных изделий, арт. BM.6132
для автомобилей ВАЗ 21214М, 2101—2107 (в качестве верхних шарниров), для автомобилей ВАЗ 2121, 2131 (в качестве верхних и нижних шарниров)
2. Палец шаровой передней подвески верхний ВАЗ 21214 М.5.2 «Конвейерный» с наклонным фланцем с защитным чехлом и комплектом крепежных изделий, арт. BM.0164
Для автомобилей ВАЗ 21214М, 2131М
3. Палец шаровой передней подвески нижний ВАЗ 21214 «Конвейерный» с удлиненным фланцем , с защитным чехлом и комплектом крепежных изделий, арт. BM.0174
Для автомобилей LADA 4×4 с модернизированной подвеской 21217 (с 2016 г.в.)

Читать еще:  Электрозамок двери ваз 2114

Замена нижней шаровой опоры ваз 21214

В отличие от классического семейства ВАЗ, Нива 2121 редко оказывается с вывернутым колесом у обочины дороги. Все дело в несколько иной работе подвески, не получающей критическую нагрузку в определенных режимах работы. Хотя сами шаровые опоры используются аналогичной конструкции.

Какие шаровые стоят на ниве?

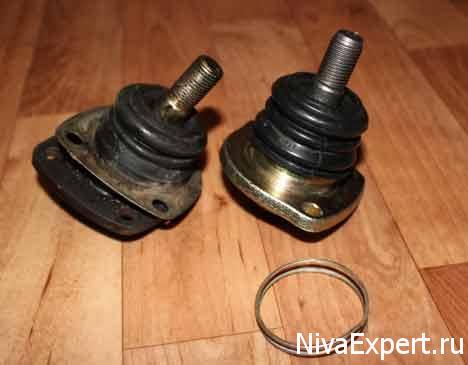

Поколений – три. Между собой они отличаются геометрией корпуса:

  • До 2009 г. использовался узел от «копейки». При этом сверху и снизу стояли одинаковые детали. Арт. – 2101-290419;
  • 2009-2016 г. элемент прошел унификацию с моделью, созданной совместно с GM. Арт. – 2123-2904192. Подходит для 1 генерации.
  • 2016 г. – н.в., данные позволяют получить оригинальное плечо обката колес. Взаимозаменяемость с другими поколениями исключена. Арт. – 21214-2904082.

Какие шаровые лучше поставить на ниву

В качестве основного поставщика для укомплектования Нивы на конвейере привлекается НПО «Белмаг». Также распространена продукция БЗАК, Трек, Кедр и ВИС. Надежность компонентов, в целом, одинаковая. Ресурс варьируется от 45 до 90 тысяч километров. Выстроить однозначный рейтинг сложно из-за непостоянного качества. При этом иностранные производители (Lemforder и TRW) составить конкуренцию отечественным компаниям по этому направлению не могут вообще.

Причины поломки

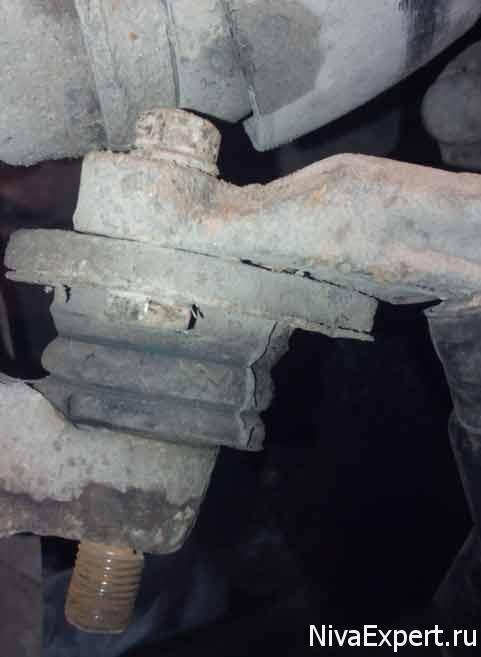

Чаще всего элмент выходит из строя из-за попадания грязи в шарнир через разорванный пыльник. Механические частицы при этом выполняют роль мощного абразива. Конечный результат закономерен – увеличение зазоров и стук. При крайних степенях износа происходит разрушение узла.

Как проверить шаровые

Для получения максимального количества информации о состоянии нижней шаровой опоры, следует создать такие же условия, как при движении автомобиля. Именно поэтому просто поднять авто на подъемник и покачать колеса не принесет конкретных результатов.

Тест проводится следующим образом: автомобиль устанавливается нижним рычагом на подходящую опору, после чего проверяется люфт колеса в вертикальной плоскости, т.е. путем покачивания за верхнюю и нижнюю точки. Дополнительно рекомендуется между рычагом и цапфой воткнуть монтажку и покачать.

Читать еще:  Как сделать дисковые тормоза на ваз 2107

Необходимые инструменты и материалы

Для быстрого проведения работ понадобятся:

  • Специализированный съемник;
  • Домкрат (желательно гидравлический);
  • Набор ключей, 12, 13, 14, 22;
  • Молоток;
  • Подставка под машину;
  • Комплект новых болтов и шайб.

Видео 1, подбираем съемник

Замена нижней опоры

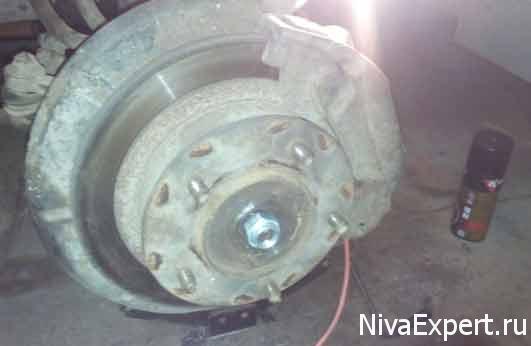

Чтобы снять шаровую опору Нивы 2121, поднимите автомобиль на домкрате и демонтируйте колесо, прочистите все элементы от грязи с помощью металлической щетки или сжатого воздуха, отверните регулиро

вочную гайку ступицы (при установленном колпачке воспользуйтесь зубилом).

Используя накидной ключ на 22 мм открутите гайку фиксации узла к поворотному кулаку (ПК).

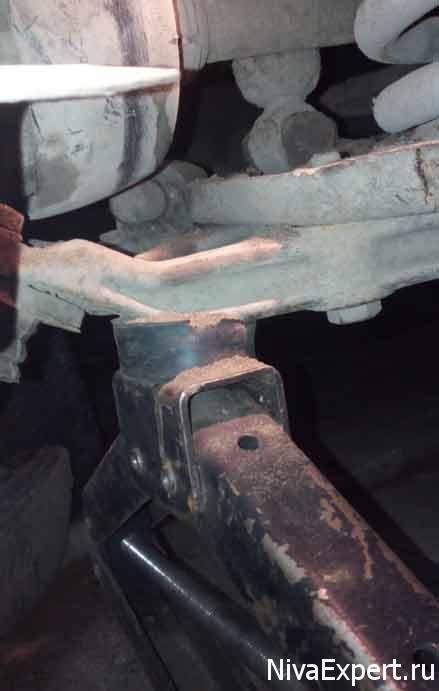

Поставьте упор в нижней точке рычага подвески (винтовой, бутылочный домкраты, брусок из дерева).

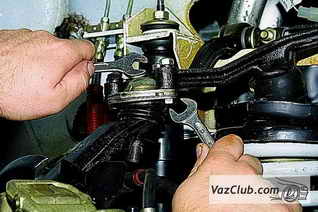

Освободите крепление шаровой от нижнего рычага посредством двух ключей на 13 мм.

Отведите ПК по направлению от рычага.

Воспользовавшись съемником, выпрессуйте палец шаровой опоры.

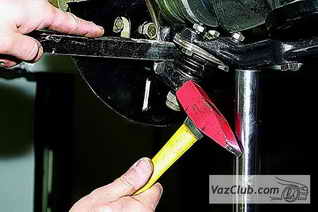

Если же спецприспособления под рукой не оказалось, вставьте брусок в пространство между верхним рычагом подвески и кронштейном буфером отбоя, предварительно сжав пружину с помощью бруса или домкрата и наживив гайку пальца опоры. Затем концентрированными ударами ударяйте по проушине ПК до получения результата.

Перед установкой новых опор не забудьте набить ее смазкой ШРБ-4.

Видео 2 процесс

Снятие и установка нижней шаровой опоры Нива 2121, Ваз 2131, Лада 4х4

Вывешиваем и снимаем переднее колесо.
Отворачиваем регулировочную гайку подшипников передней ступицы нива 2131 (см. Проверка и регулировка зазора в подшипниках ступицы).

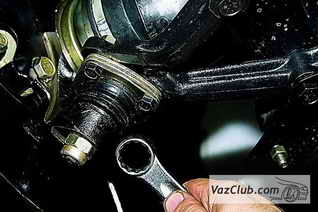

Накидным ключом «на 22» отворачиваем гайку крепления шаровой опоры к поворотному кулаку.

Устанавливаем упор под нижний рычаг ваз 2121.

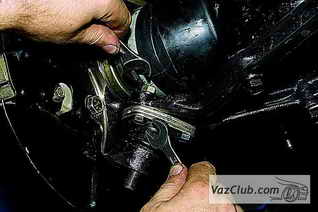

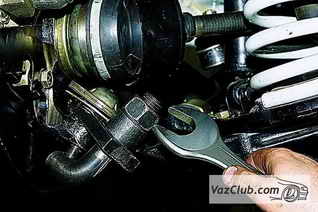

Ключом «на 13» отворачиваем гайку болта крепления шаровой опоры ваз 2121 к нижнему рычагу, удерживая болт от проворачивания ключом той же размерности.

Отворачиваем гайки еще двух болтов.

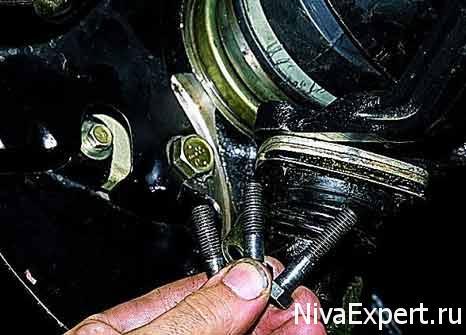

Вынимаем болты.

…и отводим поворотный кулак ваз 2131 с шаровой опорой от нижнего рычага.

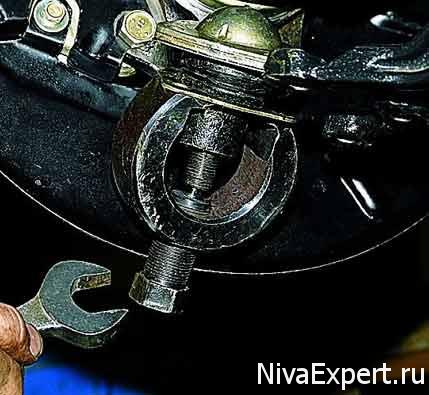

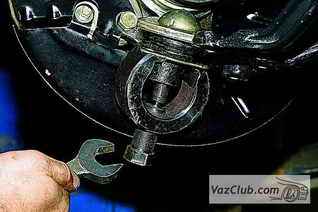

Съемником выпрессовываем палец шаровой опоры из отверстия поворотного кулака.

Можно использовать и такой съемник ваз 2131.

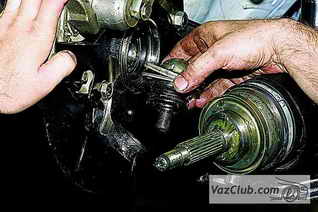

Отводим поворотный кулак в сторону и выводим хвостовик корпуса наружного шарнира привода из ступицы ваз 2121.

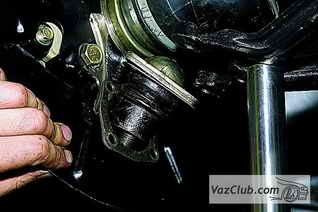

Снимаем шаровую опору.

При отсутствии съемника отворачиваем (не до конца) гайку крепления шаровой опоры ваз 2121 к поворотному кулаку. Сжимаем пружину упором, установленным под нижний рычаг. Вставляем монтажную лопатку ребром между торцем проушины нижнего рычага и прижимной пластиной опоры.

Читать еще:  Почему троит ваз 2107 карбюратор

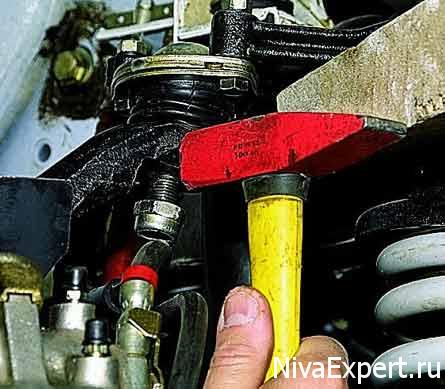

Нанося удар молотком по проушине поворотного кулака, выпрессовываем палец шаровой опоры из отверстия кулака.

Отвернув гайку пальца опоры и регулировочную гайку подшипников передней ступицы, отводим поворотный кулак в сторону и убираем упор. Отворачиваем гайки болтов крепления шаровой опоры к нижнему рычагу и снимаем шаровую опору.
Снятие прижимной пластины и защитного чехла шарового пальца – см. Снятие верхней шаровой опоры нива 2121.
При установке нового чехла шарового пальца закладываем в него смазку ШРБ-4. Собираем и устанавливаем шаровую опору в обратной последовательности.

18.1.5. Снятие нижней шаровой опоры

Вывешиваем и снимаем переднее колесо.
Отворачиваем регулировочную гайку подшипников передней ступицы (см. Проверка и регулировка зазора в подшипниках ступицы).

Накидным ключом «на 22» отворачиваем гайку крепления шаровой опоры к поворотному кулаку.

Устанавливаем упор под нижний рычаг.

Ключом «на 13» отворачиваем гайку болта крепления шаровой опоры к нижнему рычагу, удерживая болт от проворачивания ключом той же размерности.

Отворачиваем гайки еще двух болтов.

…и отводим поворотный кулак с шаровой опорой от нижнего рычага.

Съемником выпрессовываем палец шаровой опоры из отверстия поворотного кулака.

Можно использовать и такой съемник.

Отводим поворотный кулак в сторону и выводим хвостовик корпуса наружного шарнира привода из ступицы.

Снимаем шаровую опору.

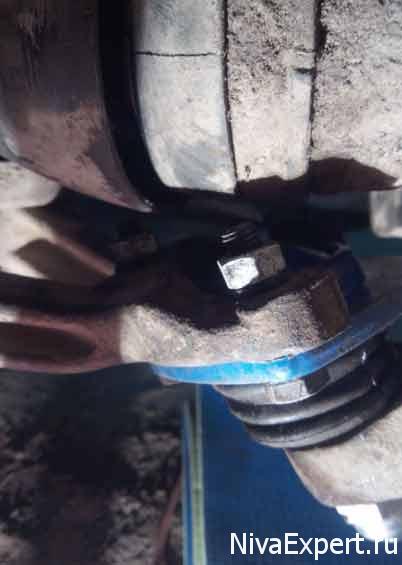

При отсутствии съемника отворачиваем (не до конца) гайку крепления шаровой опоры к поворотному кулаку (фото 1). Сжимаем пружину упором, установленным под нижний рычаг. Вставляем монтажную лопатку ребром между торцем проушины нижнего рычага и прижимной пластиной опоры.

Нанося удар молотком по проушине поворотного кулака, выпрессовываем палец шаровой опоры из отверстия кулака.

Отвернув гайку пальца опоры и регулировочную гайку подшипников передней ступицы, отводим поворотный кулак в сторону и убираем упор. Отворачиваем гайки болтов крепления шаровой опоры к нижнему рычагу (см. фото 2) и снимаем шаровую опору.
Снятие прижимной пластины и защитного чехла шарового пальца – см. Снятие верхней шаровой опоры.
При установке нового чехла шарового пальца закладываем в него смазку ШРБ-4. Собираем и устанавливаем шаровую опору в обратной последовательности.
